BRUKSANVISNING M1B-YH3-82X2 Cotech

Justering av falsdjup

Demontering av hyvelstål

Montering av hyvelstål

Vi reserverer oss fra ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste (se adresseopplysninger på baksiden).

Innholdsfortegnelse

Sikkerhet 14

Produktbeskrivelse 17

Bruk 18

Skifte av høvelstål 20

Skifte av drivreim 21

Feilsøking 22

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy. TA VARE PÅ DENNE INSTRUKSJONEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsinstruksjoner for elektrisk høvel

Vent til kutteren er helt i ro, før du legger verktøyet fra deg. En ubeskyttet kutter som ikke står stille kan få tak i underlaget og føre til at du mister kontrollen over verktøyet. Dette kan igjen føre til personskade.

Produktmerking med sikkerhetssymboler

bruksanvisningen.

k hørselsvern.

Bruk alltid vernebriller/visir og åndedrettsvern.

Produktbeskrivelse

1. Strømbryter
2. Sperreknapp
3. Justerknapp for innstilling av spondybde
4. Skala for spondybde
5. Indeksmerke
6. Vingeskrue for sideanlegg
7. Händtak

8. Drivreimsdeksel

9. Sideanlegg

10. Vingemutter for innstilling av sideanlegg

11. Høvelsåle
12. Sponpose
13. Sponutkast
14. Vingeskrue til dybdeanlegg for fals
15. Anlegg for falsdybde
16. Ventilasjonsåpninger

Bruk

Advarsel! Dra ut stikkontakten før du foretar justeringer av spondybde, høvlingsbredde etc.

Start

Påse at nettspenningen stemmer overens med spenningen, som verktøyet skal ha (se merking på verktøyet). Når høvelen starter skal kutteren gå fritt og ikke være nær arbeidsemnet. Plasser stikkontakten i vegguttaket. Hold sperreknappen (2) inne og trykk så strømbryteren (1) inn.

Høvling av plane overflater

Vri på justerknappen (1) for å stille inn dybden på høvelsponet til ønsket størrelse. Se dybdeskalaen (2).

ADVARSEL! Justering må aldri forekomme mens høvelen er i drift, da dette fører til ujevn høvling. For å unngå at du høvler med feil dybde, bør du alltid skru justeringen tilbake til "0" etter bruk.

Falsing

Justering av falsdybde

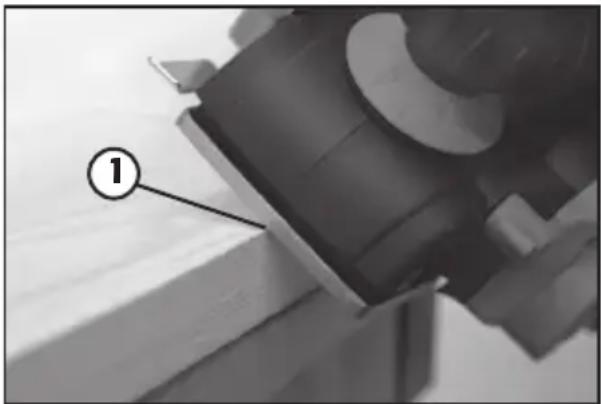

Plasser høvelen på et jevnt og stabilt underlag, slik at høvelstålet, falsdybde-anlegget og bunnplaten er plassert på linje. Still inn falsdybdeanlegget, slik at den ønskede dybden syns på skalaen, og skru til med vingeskruen.

Justering av falsbredde

Du kan justere bredden med sideanlegget (4). Løsne på vingemutteren (1), still deretter inn ønsket bredde og dra til vingemutteren igjen.

Fresing

1. Høvelsåle med v-spor

V-sporet på undersiden av høvelsålen, gjør det mulig å frese kantene på arbeidsemnet.

Arbeidsmåte

Skal det oppnås bra resultat etter høvling, bør man starte med grov høvling med stor spondybde, for så å avslutte med liten dybde.

Hold høvelen jevn og stabil ved høvling. Hvis ikke kan arbeidsemnet ende opp med en ujevn overflate. Når du er ferdig med arbeidsoperasjonene dine, stenges høvelen og stikkontakten dras ut.

ADVARSEL!

Ikke ta på arbeidsemnet, mens du bearbeider det. La verktøyet stoppe helt opp, og legg det deretter til oppbevaring på et sikkert sted.

Sponutkast

Dersom du kobler en støvpose eller en grovstøvsuger til verktøyet, holder du arbeidsplassen fri for spon og støv.

Små arbeidsemner

Bruk en holder til å plassere arbeidsemnet i, när du jobber med små arbeidsemner.

Skifte av høvelstål

Dra alltid stikkontakten ut fra vegguttaket før du foretar reparasjoner eller vedlikehold på høvelen.

Etter en tids bruk kan høvelstålet være utslitt. Fortsatt bruk av dette kan redusere arbeidseffektiviteten og overbelaste høvelens motor. Høvelstålet må kontrolleres regelmessig og snus/skiftes ved behov.

Demontering av høvelstål

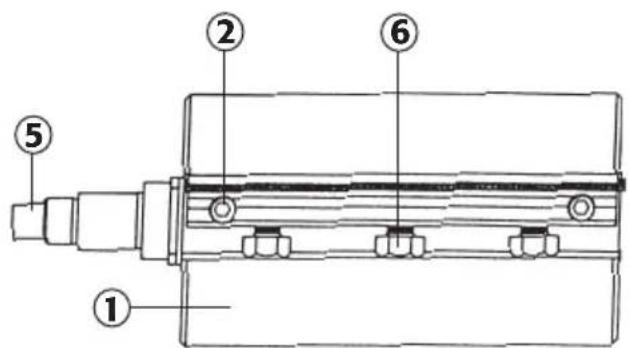

Løsne på de tre festeskruene (6) og ta bort stålholderen og stålet. OBS! Legg merke til hvordan delene er satt sammen.

Montering av høvelstål

1. Plasser høvelstålet i stålholderen, slik det satt før. Kontroller at stålets spor passer inn mot spennlistens styring. Spennlisten har to tapper, som skal passe mot de to hullene i stålholderen.
2. Når du justerer kutterstålets høyde, må stålet stikke ut minst 1,1 mm fra kutteren. Det må stikke like langt ut på hver side.
3. Etter skifting av høvelstål må du påse at festeskruene dras ordentlig til.

Skifte av drivreim

Dra alltid stikkontakten ut fra vegguttaket, før du reparerer eller vedlikeholder høvelen.

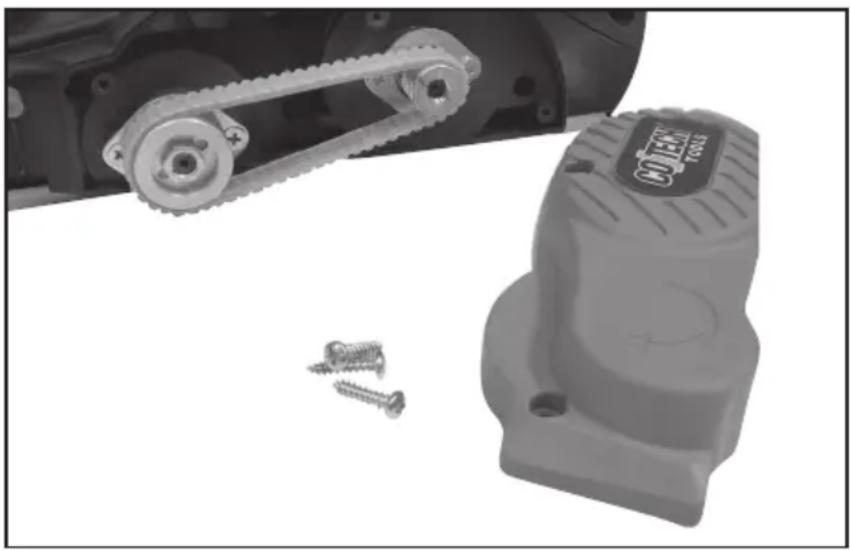

Løsne på skruene til drivreimsdekselet og ta det av. Ta bort den utslitte drivreimen. Rengjør reimhjulet før du setter på plass den nye.

Plasser den nye drivreimen på det lille drivhjulet og trykk deretter opp, for hand, reimen på det store drivhjulet, samtidig som du roterer på hjulet. Kontroller at drivreimen løper riktig langs sporet på drivhjulet.

Feilsøking

For din og andres sikkerhet, ikke ta på noen deler eller utfør endringer på verktøy-et under drift. Reparasjoner må kun utføres av kvalifiserte servicepersoner.

Bruk kun originale reservedeler.

Problem Mulig årsak Tiltak
Motoren går sakte eller ikke i det hele tatt.	Ingen strøm. Kontroller at uttaket er strømførende.
	Skade på høvelens ledning eller stikkontakt.	Kontakt forhandler ved feil på motor eller det elektriske.
	Feil på strømbryteren.
	Sløvt eller skadet hø-velstål.	Slip eller skift ut verk-tøy.
Motoren overopphetes.	Sløve høvelstål. Skift høvelstål.
	Tette ventilasjonsåpninger.	Frigjør åpningene.
	For hard belastning. Reduser takten på ma-tingen.
Motoren går, men høvelstålet beveger seg ikke.	Utslitt drivreim. Skift drivreim.
Gnistdannelse i motoren.	Rotoren er kortsluttet. Utslitte kullbørster.	Kontakt forhandler ved feil på motor eller det elektriske.

Avfallshändtering

Når du skal kvitte deg med dette produktet, skal det skje i henhold til gjeldende forskrifter. Dersom du er usikker på reglene, ta kontakt med lokale myndigheter for mer informasjon.

Spesifikasjoner

Spenning 230 V AC, 50 Hz

Effekt 800 W

Turtall (ubelastet) 16 000 o/min

Maks. høvelbredde 82 mm

Maks. spondybde 2 mm

Lydtrykksnivå, L_PA 87 dB (A)

Lydeffekt, L_WA 100 dB(A)

Vibrasjon 1,193 m/s ²

Sähköhöylä

Tuotenumero 30-9327, malli M1B-YH3-82X2
