KÄYTTÖOHJE M1B-YH3-82X2 Cotech

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Turvallisuus 25

Tuotekuvaus 28

Käyttö 29

Höylänterien vaihto 31

Vetohihnan vaihto 32

Vianhakutaulukko 33

Kierrätys 34

Tekniset tiedot 34

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. Säästä nämä ohjeet!

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus!

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kos- teissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unoh-dettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Sähköhöylän turvallisuusohjeita

Odota, että kutteri on pysähtynyt täysin ennen kuin lasket työkalun käsistäsi. Suojaamaton kutteri saattaa tarttua alustaan ja aiheuttaa työkalun hallinnan menettämisen, mikä saattaa johtaa loukkaantumiseen.

Tuotteen merkinnät ja turvallisuussymbolit

koko käyttöohje!

aina kuulosuojaimia.

aina suojalaseja tai visiiriä sekä hengityssuojainta.

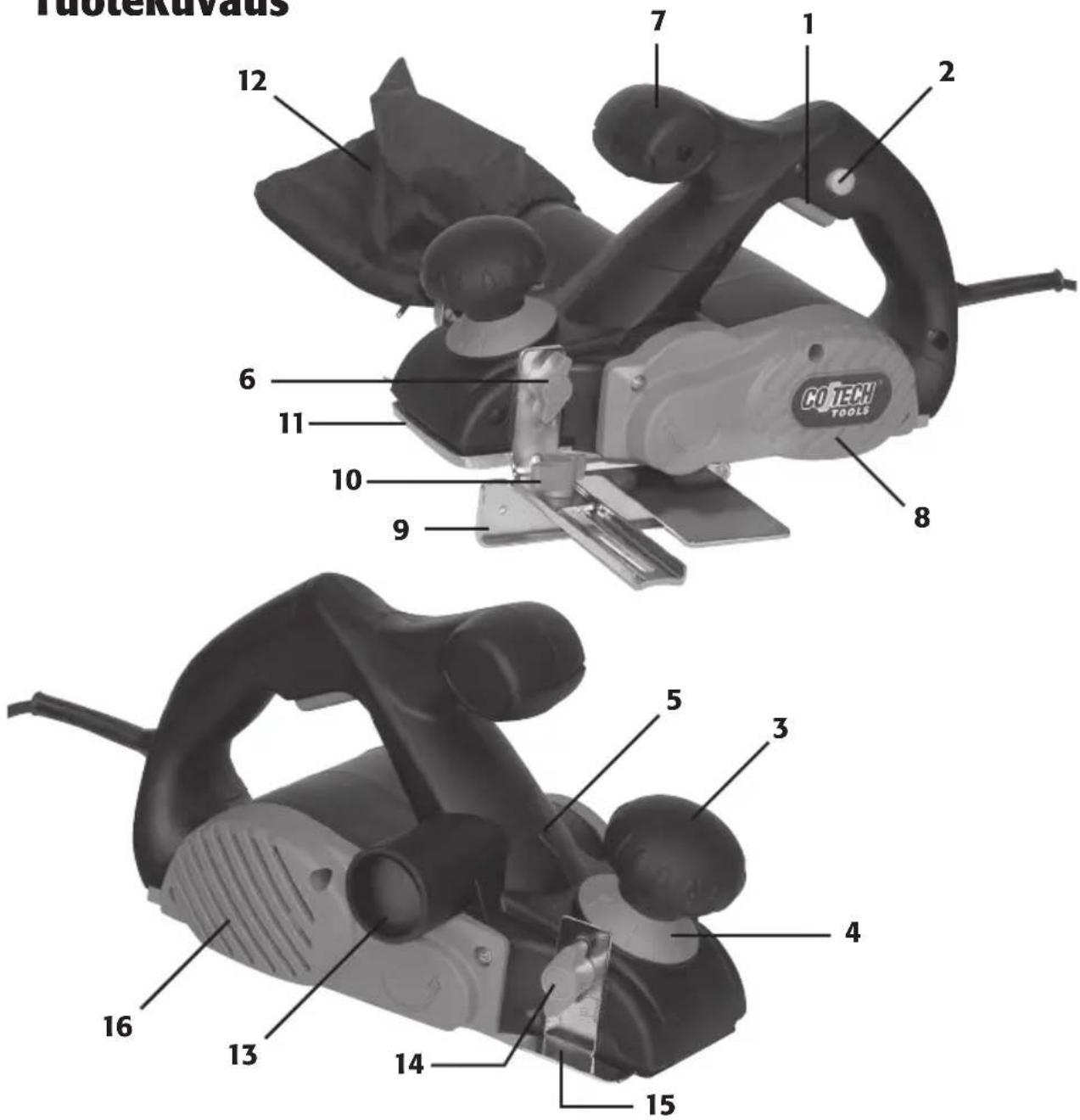

Tuotekuvaus

1. Virtakytkin
2. Lukituspainike
3. Lastun paksuuden säädin
4. Lastun paksuuden asteikko
5. Osoitinmerkki
6. Sivutuen siipimutteri
7. Kahva
8. Vetohihnan kotelo
9. Sivutuki
10. Sivutuen säädön siipimutteri
11. Höylän pohja
12. Purupussi
13. Pölynpoisto
14. Huulloksen syvyyssuojan siipimutteri
15. Huulloksen syvyyssuoja
16. Tuuletusaukot

Käyttö

Varoitus!

Irrota pistoke ennen kuin säädät lastun paksuutta tai höyläysleveyttä.

Käynnistys

Varmista, että seinäpistorasian jännite on sama kuin höylän merkkikilpeen merkitty jännite. Älä käynnistä höylää sen ollessa työkappaleen päällä, vaan pidä konetta ilmassa siten, että kutteri pyörii vapaasti. Laita pistoke pistorasiaan. Pidä lukitsinta (2) painettuna ja paina virtakytkintä (1).

Tasaisen pinnan höylääminen

Käännä lastun paksuuden säädintä (1) sopivan kohtaan. Katso lastun paksuuden asteikko (2).

VAROITUS! Älä säädä lastun paksuutta höyläyksen aikana, sillä se johtaa epäta- saiseen jälkeen. Lastun paksuus kannattaa aina palauttaa kohtaan "0" höyläyksen jälkeen.

Huultaminen

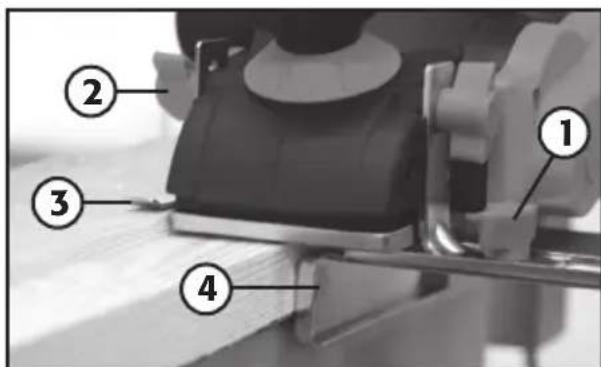

Huultosyvyyden säätäminen

Aseta höylä tasaiselle ja tukevalle alustalle siten, että höylänterä, huultosyvyssuoja ja pohjalevy ovat linjassa. Säädä huultosyvyssuoja (3) siten, että sopiva syvyys näkyy asteikolla. Lukitse siipimutterilla (2).

Huultoleveyden säätäminen

Säädä leveys sivutuella (4). Avaa siipimutteri (1), säädä leveys ja kiristä siipimutteri.

Viistäminen

1. Höylän pohja, jossa V-ura.

Höylän pohjassa olevan V-uran avulla voidaan viistää työkappaleen reunat.

Työskentely

Aloita työskentely suuremmalla lastun paksuudella ja säädä lopuksi ohut lastun paksuus, niin saavutat parhaan lopputuloksen.

Pidä höylästä tiukasti kiinni työskentelyn aikana, muuten lopputuloksena saattaa olla epätasainen pinta. Sammuta höylä ja irrota pistoke kun olet valmis.

VAROITUS!

Älä koske työkappaleeseen työskentelyn aikana.

Anna höylä pysähtyä kokonaan ja aseta se sen jälkeen säilytykseen turvalliseen paikkaan.

Pölynpoisto

Työtilat pysyvät siisteinä, mikäli pölynpoistoon liitetään pölypussi tai teollisuuspö- lynimuri.

Pienet työkappaleet

Pienet työkappaleet tulee kiinnittää esim. ruuvipuristimella tms.

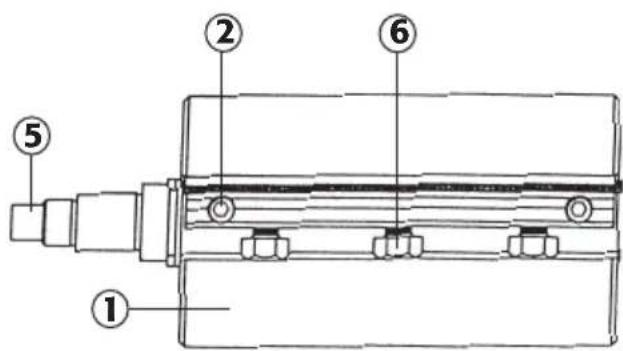

Höylänterien vaihto

Irrota pistoke pistorasiasta ennen höylän huoltoa tai korjausta.

Höylänterä kuluu käytössä. Tylsä höylänterä heikentää työtehoa ja saattaa ylikuormittaa höylän moottoria. Tämän vuoksi höylänterä tulee tarkastaa säännöllisesti ja kääntää/vaihtaa tarvittaessa.

1. Kutteri

2. Akseli

3. Säätöruuvi

4. Kiinnitysruuvi

5. Höylänterä

6. Teräpidike

7. Kiristyslista

Höylänterän irrottaminen

Irrota kolme kiinnitysruuvia (6) ja poista teräpidike ja terä.

HUOM.! Katso, missä järjestyksessä osat ovat höylässä.

Höylänterän asentaminen

1. Aseta höylänterä teräpidikkeeseen samalla tavalla kuin se oli aikaisemmin. Varmista, että terän urat sopivat kiristyslistan ohjaimeen. Kiristyslistassa on myös kaksi korkoa, joiden tulee sopia teräpidikkeen kahteen koloon.

2. Kun kutterin korkeutta säädetään, terän tulee pistää ulos kutterista vähintään 1,1 mm ja sen tulee tulla ulos yhtä paljon kummaltakin puolelta.

3. Varmista höylänterän vaihtamisen jälkeen, että kiinnitysruuvit ovat tiukasti kiinni.

Vetohihnan vaihto

Irrota pistoke pistorasiasta ennen höylän huoltoa tai korjausta.

Avaa vetohihnan kotelon ruuvit ja irrota kotelo. Poista kulunut hihna. Puhdista hihnapyörät ennen uuden vetohihnan asentamista.

Aseta uusi vetohihna pieneen vetopyörään ja paina sen jälkeen vetohihna käsin suuren vetopyörän ympärille pyörittäen samanaikaisesti pyörää. Varmista, että vetohihna kulkee tarkasti vetopyörien urissa.

Vianhakutaulukko

Varmista itsesi ja muiden turvallisuus äläkä irrota osia tai tee säätöjä käytön aikana. Laitteen saa korjata ainoastaan valtuutettu henkilö!

Korjauksessa tulee käyttää ainoastaan alkuperäisosia.

Ongelma Mahdollinen	syy Mahdollinen toimenpide
Moottori käy hyvin hi-taasti tai ei ollenkaan.	Virtapiiri on viallinen. Tarkasta, että pistorasiassa on virtaa.
	Höylän johto tai pistoke on vioittunut.	Vie laite huoltoon.
	Virtakytkin on rikki.
	Höylänterä on tylsä. Vaihda terä.
Moottori ylikuumenee.	Höylänterä on tylsä. Vaihda terä.
	Moottorin ilmastointiau-kot ovat tukossa.	Puhdista ilmastointiaukot.
	Laitetta kuormitetaan liikaa.	Vähennä kuormitusta.
Moottori toimii, mutta terä ei pyöri.	Vetohihna on kulunut. Vaihda käyttöhihna.
Moottori kipinöi paljon.	Roottori on oikosulussa. Vie laite huoltoon.
	Hiiliharja on kulunut.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Virtalähde 230 V \~ 50 Hz

Teho 800 W

Kierrosluku 16 000 v/min (utan belastning)

Suurin höyläysleveys 82 mm

Suurin lastun paksuus 2 mm

Äänenpaine (LpA) 87 dB (A)

Tärinätaso 1,193 m/s²
