BRUKSANVISNING M1B-YH3-82X2 Cotech

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Säkerhet 3

Produktbeskrivning 6

Användning 7

Byte av hyvelstål 9

Byte av drivrem 10

Felsökningsschema 11

Avfallshantering 12

Specifikationer 12

Säkerhet

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg gene-rerar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för elhyvel

- Vänta tills kuttern har stannat helt innan du lägger ifrån dig verktyget. En oskyddad kutter kan greppa tag i underlaget och orsaka att du tappar kontrollen över verktyget vilket kan leda till personskada.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid hörselskydd.

änd alltid skyddsglasögon

eller visir och andningskydd.

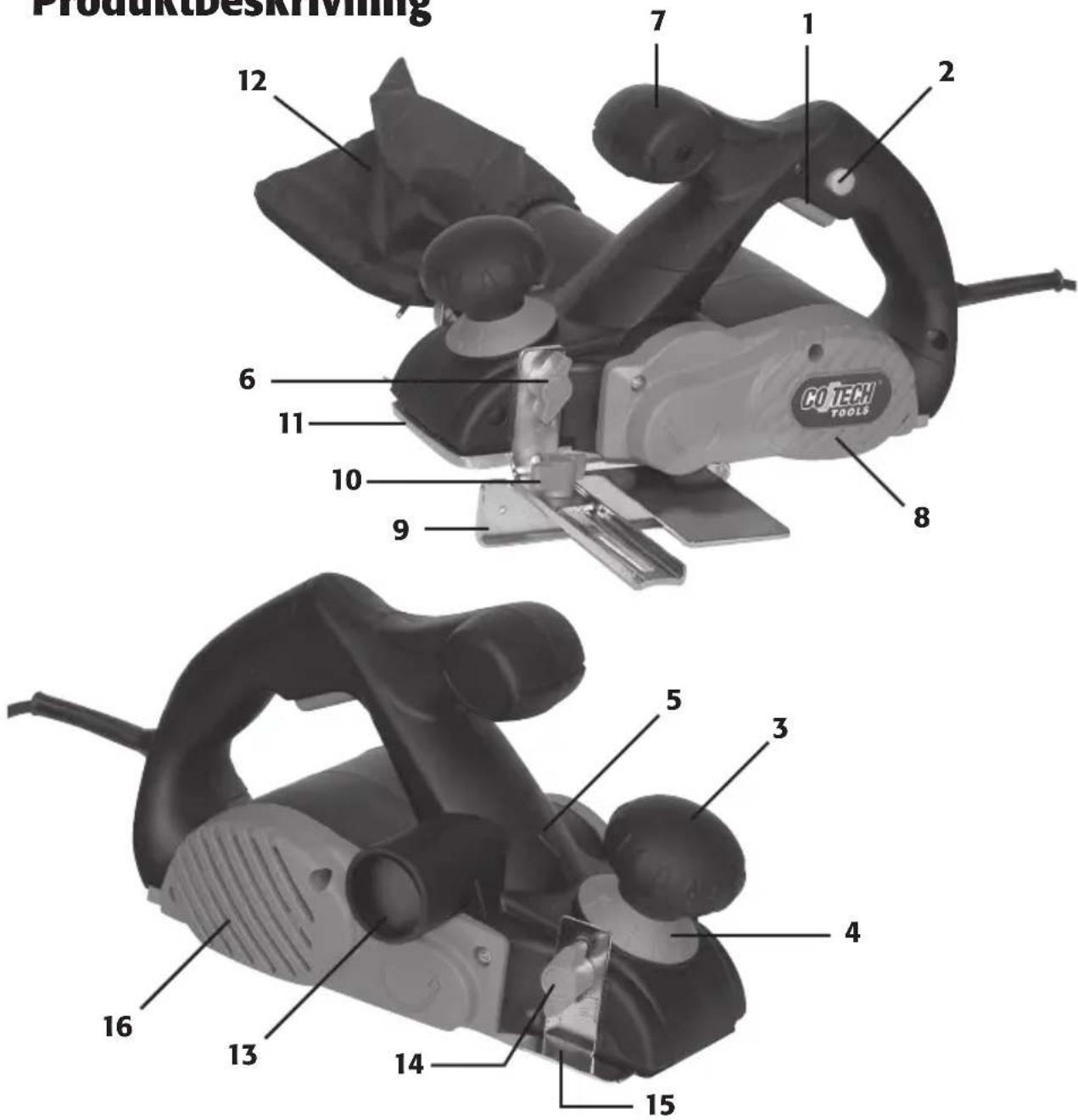

Produktbeskrivning

1. Strömbrytare
2. Spärrknapp
3. Reglage för spåndjupsinställning
4. Spåndjupsskala
5. Indexmärke
6. Vingskruv för sidoanhåll
7. Handtag

8. Drivremskåpa

9. Sidoanhåll

10. Vingmutter för inställning av sidoanhåll
11. Hyvelsula
12. Spånpåse
13. Spånutkast
14. Vingskruv för falsdjupsanhåll
15. Falsdjupsanhåll
16. Ventilationsöppningar

Användning

Varning! Dra ut stickproppen innan du gör några justeringar av spåndjup och hyvlingsbredd på hyveln.

Start

Se till att spänningen i vägguttaget stämmer överens med spänningen på verktygets märkskylt. Starta inte hyveln när den står på arbetsstycket, håll upp maskinen så att kuttern går fri. Sätt stickkontakten i vägguttaget. Håll in spärrknappen (2) och tryck sedan in strömbrytaren (1).

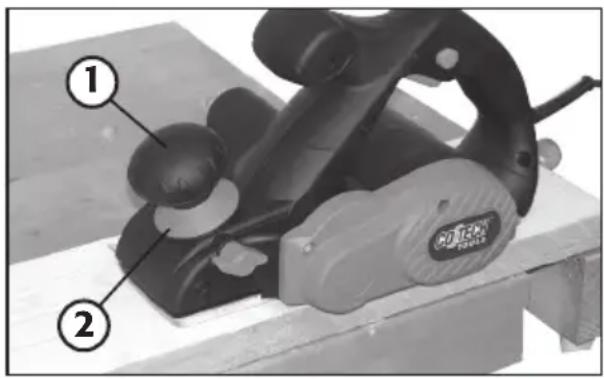

Hyvling av plan yta

Vrid på reglaget (1) för spåndjupsinställning tills önskat spåndjup är nätt. Se spåndjupsskalan (2).

VARNING! Justera aldrig spåndjupet under drift eftersom detta resulterar i ojämn hyvlingsyta. För att undvika hyvling på oavsiktligt spåndjup, se alltid till att återställa spåndjupet till "0" när du har hyvlat klart.

Falsning

Placera hyveln på jämn och stadig yta så att hyvelstålet, falsdjupanhållet och basplattan är i linje. Ställ in falsdjupanhållet (3) så att önskat djup syns på skalan och fixera med vingskruven (2).

Du kan justera bredden med sidoanhållet (4). Lossa vingmuttern (1), ställ sedan in önskad bredd och dra åt vingmuttern igen.

Fasning

1. Hyvelsula med V-spår

V-spåret på undersidan av hyvelsulan gör det möjligt att fasa av kanterna på arbetsstycket.

För att erhålla en slät och fin yta på arbetsstycket krävs att arbetet inleds med hyvling på större spåndjup för att sedan avslutas med fin hyvling med litet spåndjup.

Håll hyveln jämnt och stadigt under arbetets gång, annars kan arbetsstycket få en ojämn yta. Stäng av hyveln och dra ur stickproppen när du har hyvlat klart.

WARNING!

Rör aldrig arbetsstycket medan du arbetar på det.

Låt verktyget stanna fullständigt, och lägg sedan undan det för förvaring på en säker plats.

Spånutkast

Om spånutkastet ansluts med en dammpåse eller en grovdammsugare hålls arbetsutrymmet rent från spån och damm.

Små arbetsstycken

Använd en hållare av något slag, t.ex. ett skruvstäd, att sätta arbetsstycket i när du arbetar med små sådana.

Byte av hyvelstål

Drag alltid nätsladdens stickpropp ur väggen innan du gör några reparationer eller underhåll på hyveln.

När hyvelstålet använts en tid kan det vara utslitet. Fortsatt användning av slött och utslitet hyvelstål försämrar arbetseffektiviteten och kan överbelasta hyvelns motor. Hyvelstålen ska därför kontrolleras regelbundet och vändas/bytas vid behov.

1. Kutter

2. Axel

3. Ställskruv

4. Fästskruv

5. Hyvelstål

6. Stålhållare

7. Spännlist

Lossa på de tre fästskruvarna (6) och ta bort stålhållaren med stålet. OBS! Lägg märke till hur delarna är monterade.

1. Placera hyvelstålet i stålhållaren såsom det satt innan. Kontrollera att stålets spår passar in mot spännlistens styrning. Spännlisten har även två klackar som ska passas mot två hål i stålhållaren.

2. När du justerar kutterstålets höjd måste stålet sticka ut minst 1,1 mm från kuttern och sticka ut i sida lika mycket på båda sidor.

3. Kontrollera efter byte av hyvelstål att fästskruvarna är ordentligt åtdragna.

Byte av drivrem

Drag alltid nätsladdens stickpropp ur väggen innan du gör några reparationer eller underhåll på hyveln.

Lossa skruvarna till drivremskåpan och ta sedan bort den. Tag bort den slitna drivremmen. Rengör remhjulen innan du sätter dit ny drivrem.

Placera den nya drivremmen på det lilla drivhjulet och tryck sedan för hand upp remmen på det stora drivhjulet samtidigt som du roterar hjulen. Kontrollera att drivremmen löper exakt längs spåren på drivhjulen.

Felsökningsschema

För din och andras säkerhet, tag aldrig bort några delar eller gör några justeringar under drift. Reparationer får endast utföras av behörig servicepersonal.

Endast originalreservdelar får användas.

Problem Möjlig orsak	Möjlig åtgård
Motorn går inte alls eller mycket sakta.	Strömretsen är bruten. Kontrollera att det finns spänning i vägguttaget.
	Hyvelns sladd eller stick-propp är skadad eller trasig.	Lämna in hyveln för repa-ration.
	Strömbrytaren är trasig.
	Hyvelstålen är slöa. Byt hyvelstålen
Motorn blir överhettad.	Hyvelstålen är slöa. Byt hyvelstål.
	Motorns ventilationshål är igensatta.	Frigör ventilationshålen.
	Belastningen är för hård. Minska belastningen.
Motorn går men hyvelstålen rör sig inte.	Drivremmen är utsliten. Byt drivrem.
Stor gnistbildning vid motorn.	Rotorn är kortsluten. Lämna in hyveln för repa-ration.
	Kolborsten utsliten.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning 230 V \~ 50 Hz

Effekt 800 W

Varv/minut 16 000 v/min (utan belastning)

Ljudtrycksnivå (LpA) 87 dB(A)

Ljudeffektnivå (LWA) 100 dB(A)

Vibrationsvärde 1,193 m/s²
