BRUKSANVISNING POF 1200 AE BOSCH

Støvsugeren skal være egnet til det materiale, som skal opsuges.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Montering av utsugningsadapter

Anslutning av dammutsugning

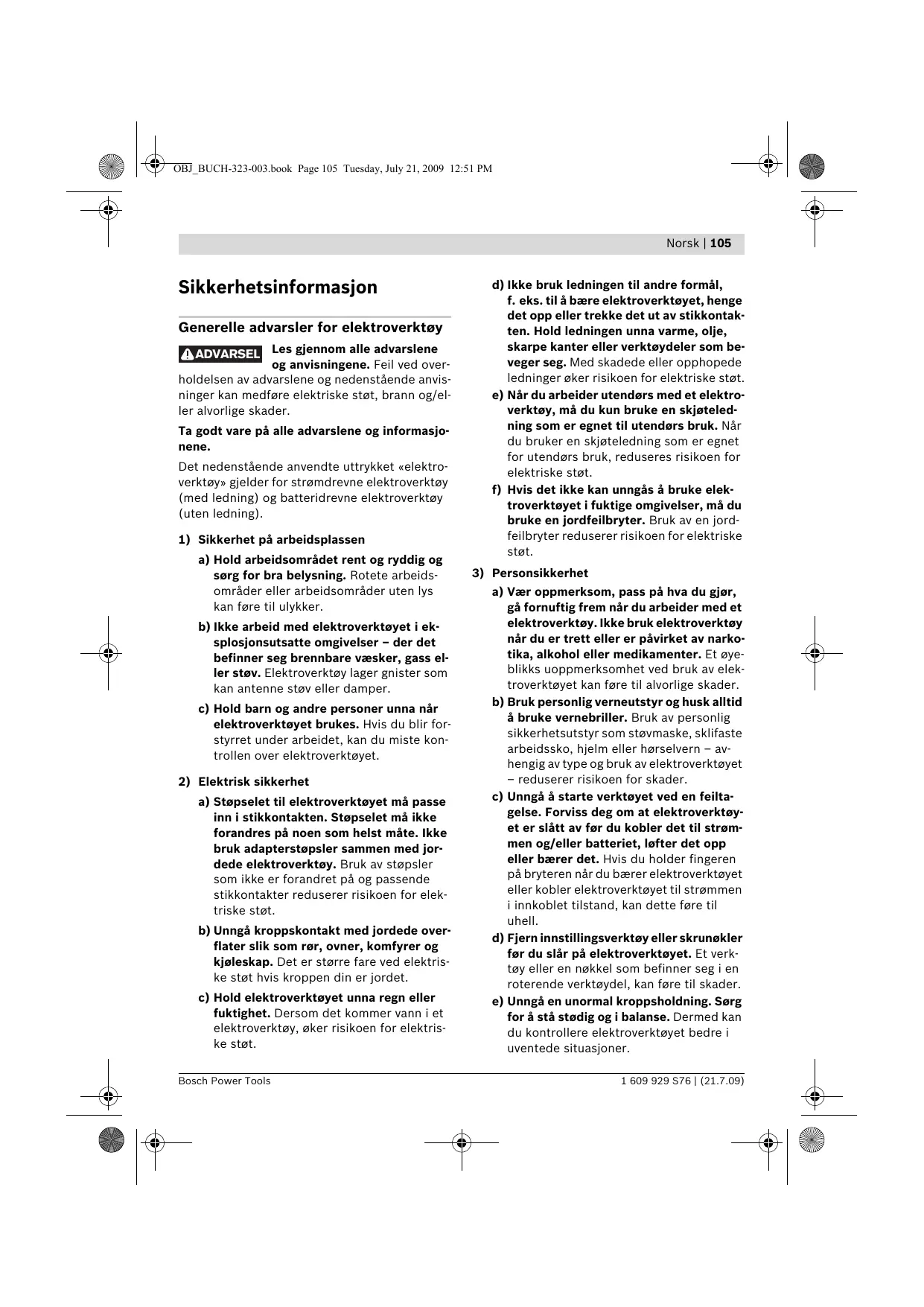

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved over-

holdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skil faste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
e) Unngå en unormal kroppsholdning. Sørg for å stå stödig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

106 | Norsk

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reducerer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skade-de delene repareres før elektroverktøyet brukes. Dårlig vedlike-holdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for freser

Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan ødelegges.
Freseverktøy eller annet tilbehør må passe nøyaktig inn i verktøyfestet (spenntange) på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig inn i verktøyfestet til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.
Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis innsatsverktøyet henger seg opp i arbeidsstykket.
▶ Pass på at hendene ikke kommer inn i freseområdet og opp i freseverktøyet. Hold ekstrahåndtaket eller motorhuset fast med den andre hånden. Når begge hendene holder fresen, kan freseverktøyet ikke skade hendene.
Du må aldri frese over metallgjenstander, spikre eller skruer. Freseverktøyet kan ska- des og føre til sterkere vibrasjoner.
Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
▶ Bruk ikke butte eller skadede fres. Butte eller skadede fres forårsaker en større friksjon, kan klemmes fast og fører til ubalanser.
▶ Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til å frese noter, kanter, profiler og langhull i tre, kunststoff og lette byggematerialer samt til kopieringsfresing på faste underlag.

Ved redusert turtall og med tilsvarende freser kan også ikke jernholdige metaller bearbeides.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Innkoblingssperre for på/-av-bryter
2 Høyre håndtak
3 Spindel-låsetast
4 Vingeskrue for parallellanlegg-føringsstenger (2x)*
5 Sponbeskyttelse
6 Grunnplate
7 Glideplate
8 Feste for parallellanlegg-føringsstenger
9 Trinnvist anlegg

10 Beskyttelsesmansjett

11 Vingeskrue for dybdeanleggsinnstilling

16 Spennarm for fresedybdelås

26 Fastnøkkel nøkkelvidde 19 mm*

27 Avsugslange (∅ 35 mm)*

28 Avsugadapter*

29 Fingerskrue for avsugadapter (2x)*

30 Føringsstang for parallellanlegg (2x)*

31 Parallellanlegg*

32 Sentreringsstift*

33 Vingeskrue for sentreringsstift*

34 Kurveanlegg*

35 Fresesirkel/føringsskinneadapter*

108 | Norsk

36 Håndtak for fresesirkel*
37 Vingeskrue for fresesirkel-grovinnstilling (2x)*
38 Vingeskrue for fresesirkel-fininnstilling (1x)*
39 Dreieknapp for fresesirkel-fininnstilling*
40 Sentreringsskrue*

41 Føringsskinne*
42 Avstandsplate (inngår i settet «Fresesirkel»)*
43 Kopieringshylse*

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lyd-trykknivå 95 dB(A); lydeffektnivå 106 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:

Svingningsemisjonsverdi a_h=6 m/s^2 , usikkerhet K=2 m/s^2 .

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøy-et. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstids-rommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og inn-satsverktøy, holde hendene varme, organisere arbeidsforløpene.

Norsk | 109

Samsvarserklæring CE

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Innsetting av freseverktøy (se bilde A)

- Til innsetting og utskifting av freseverktøy anbefales det å bruke vernehansker.

Avhengig av bruksformål finnes det freseverktøy i forskjellige modeller og kvaliteter:

Freseverktøy av høylegert hurtigskjærende stål er egnet til bearbeidelse av myke materialer som f.eks. mykt tre og kunststoff.

Freseverktøy med hardmetallskjær er spesielt egnet for harde og abrasive materialer som f.eks. hardt tre og aluminium.

Original-freseverktøy fra det omfangsrike Bosch-tilbehørprogrammet kan kjøpes hos forhandleren.

Bruk kun feilfrie og rene freser.

• Slå ned sponbeskyttelsen 5.

• Trykk på spindel-låsetasten 3 og hold denne trykt inne. Drei eventuelt motorspindelen med hånden til den låses.

• Løsne mutteren 25 med fastnøkkelen 26 (nøkkelvidde 19 mm) ved å dreie med urviserne ①.

• Skyv freseverktøyet inn i spenntangen. Fresskaftet må skyves inn minst 20 mm i spenntangen.
• Trekk mutteren 25 fast med fastnøkkelen 26 (nøkkelvidde 19 mm) ved å dreie med urviserne ②. Slipp spindel-låsetasten 3.
• Slå opp sponbeskyttelsen 5.

▶ Sett ikke freseverktøy med en diameter større enn 50 mm inn uten montert kopieringshylse. Disse freseverktøyene passer ikke gjennom grunnplaten.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Rengjør avsugadapteren 28 regelmessig for å sikre en optimal avsuging.

110 | Norsk

Tilkobling av støvavsuget

Sett en avsugslange (∅ 35 mm) 27 (tilbehør) på den monterte avsugadapteren. Forbind avsugslangen 27 med en støvsuger (tilbehør).

Elektroverktøyet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automatisk når elektroverktøyet kobles inn.

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Montering av sponbeskyttelse (se bilde C)

Sett sponbeskyttelsen 5 forfra inn i føringen slik at den går i lås. Til fjerning griper du tak i sponbeskyttelsen på siden og trekker den av fremover.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Forhåndsinnstilling av turtallet

Med stillhjul for turtallforvalg 23 kan nødvendig turtall forhåndsinnstilles også under drift.

1 - 2 lavt turtall

3-4 middels turtall

5-6 høyt turtall

Verdiene i tabellen er omtrentelige verdier. Det nødvendige turtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Material	Fresdiameter (mm)	Posisjon stillhjul 23
Hardt tre (bøk)	4-10	5-6
	12-20	3-4
	22-40	1-2
Mykt tre (furu)	4-10	5-6
	12-20	3-6
	22-40	1-3
Sponplater	4-10	3-6
	12-20	2-4
	22-40	1-3
Kunststoffer	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Inn-/utkobling

Innstill ønsket fresedybde før inn-/utkobling, se avsnitt «Innstilling av fresedybden».

Til igangsetting av elektroverktøyet trykker du først på innkoblingssperren 1 og trykker deretter inn på-/av-bryteren 22 og holder den trykt inne.

POF 1400 ACE: En lampe belyser freseområdet.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 22.

POF 1400 ACE: Lampen slokner langsomt.

Merk: Av sikkerhetsgrunner kan på-/av-bryteren 22 ikke låses, men må stadig holdes trykt inne i løpet av driften.

Konstantelektronikk (POF 1400 ACE)

Innstilling av fresedybden (se bilde D)

▶ Innstilling av fresedybden må kun utføres när elektroverktøyet er slått av.

Til grovinnstilling av fresedybden gjør du følgen-de:

- Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides.

• POF 1400 ACE:
• Sett fininnstillingen i midten med dreieknappen 18. Drei da dreieknappen 18 til markeringene 19 stemmer overens som vist på bildet. Drei deretter skalaen 17 på «0».

19

• Sett trinnvist anlegg 9 på laveste trinn; trinnanlegget går følbart i lås.
• POF 1200 AE: Drei justeringsskruene for trinnanlegget 24 halvveis inn hhv. ut.
• Løs vingeskruen på dybdeanlegget 11, slik at dybdeanlegget 13 er fritt bevegelig.
• Trykk spennarmen for fresedybdelåsen 16 i dreieretning ① og før overfresen langsomt ned til fresen 21 berører arbeidsstykkeoverflaten. Slipp spennarmen for fresedybdelåsen 16 igjen for å fiksere denne innstikksdybden.

Trykk eventuelt spennarmen for fresedybdelåsen 16 i dreieretning ②, for å fiksere den til slutt.

• Trykk dybdeanlegget 13 nedover til det ligger på trinnvist anlegg 9. Med skyveren setter du indeksmerket 12 i posisjon «0» på fresedybdeskalaen 14.
• Innstill dybdeanlegget 13 på ønsket fresedybde og trekk vingeskruen fast på dybdeanlegget 11. Pass på at du ikke forskyver skyveren med indeksmerket 12 mer.
• Trykk spennarmen for fresedybdelåsen 16 i dreieretning ① og før overfresen inn i øverste posisjon.

Ved større fresedybder anbefales det å bearbeide flaten flere ganger med liten sponfjerning i hver omgang. Ved hjelp av trinnvist anlegg 9 kan fresingen oppdeles på flere trinn. Innstill da ønsket fresedybde med det laveste trinnet på trinnanlegget og velg først de høyere trinnene for de første bearbeidelsesomgangene.

POF 1200 AE: Avstanden mellom trinnene kan endres ved å skru justeringsskruene 24.

Fininnstilling av fresedybden (POF 1400 ACE)

Etter en prøvefresing kan du innstille fresedybden nøyaktig på ønsket mål ved å dreie dreieknappen 18; drei med urviserne til øking av fresedybden, drei mot urviserne til redusering av fresedybden. Skalaen 17 er en orienteringshjelp. En omdreining tilsvarer en innstillingsstrekning på 2,0 mm, en av delstrekene på øvre kant av skalaen 17 tilsvarer en forandring av innstillingsstrekningen på 0,1 mm. Den maksimale justeringveien er ± 8 mm.

Eksempel: ∅nsket fresedybde skal være 10,0 mm, prøvefresingen ga en fresedybde på 9,6 mm.

• Løft opp overfresen og legg f. eks. en liten trebit under glideplaten 7, slik at fresen 21 ikke berører arbeidsstykket når den senkes ned. Trykk spennarmen for fresedybdelåsen 16 i dreieretning ① og før overfresen langsomt ned til dybdeanlegget 13 sitter på trinnanlegget 9.
• Drei skalaen 17 på «0» og løsne vingeskruen 11.
• Drei dreieknappen 18 0,4 mm/4 delstreker (differanse mellom beregnet og aktuell verdi) med urviserne og trekk vingeskruen 11 fast.
• Sjekk valgt fresedybde med en ytterligere prøvefresing.

Etter innstilling av fresedybden endrer du posi- sjonen til skyveren 12 på dybdenanlegget 13 ikke mer, slik at du alltid kan avlese den momentane fresedybden på skalaen 14.

Fininnstilling av fresedybden (POF 1200 AE)

Med trinnanlegget 9 kan du forhåndsinnstille forskjellige fresedybder. Innstillingen utføres som beskrevet ovenfor med den forskjell at høy-dedifferansen mellom anleggene kan endres ved å dreie justeringsskruene for trinnanlegget 24.

Arbeidshenvisninger

▶ Beskytt fresen mot slag og støt.

Freseretning og fresing (se bilde E)

Fresingen må alltid utføres mot freseverktøyets 21 rotasjonsretning (motgående bevegelse). Ved fresing i rotasjonsretningen (synkron bevegelse) kan elektroverktøyet rives ut av hånden din.

112 | Norsk

• Innstill ønsket fresedybde, se avsnitt «Innstilling av fresedybden».
• Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides og slå på elektroverktøyet.
• Trykk spennarmen for fresedybdelåsen 16 nedover og før overfresen langsomt nedover til innstilt fresedybde er nådd. Slipp spennarmen for fresedybdelåsen 16 igjen for å fikse-re denne innstikksdybden.
  Trykk eventuelt spennarmen for fresedybdelåsen 16 oppover, for å fiksere den til slutt.
• Utfør fresingen med jevn fremføring.
• Før overfresen tilbake til øverste posisjon etter fresingen.
• Slå av elektroverktøyet.

Fresing med hjelpeanlegg (se bilde F)

Til bearbeidelse av større arbeidsstykker hhv. ved sporfresing kan du feste en planke eller en list som hjelpeanlegg på arbeidsstykket og føre overfresen langs hjelpeanlegget. Før overfresen langs den flate siden av glideplaten på hjelpeanlegget.

Kant- eller formfresing

Ved kant- eller formfresing uten parallellanlegg må freseverktøyet være utstyrt med en styretapp eller et kulelager.

• Før det innkoblede elektroverktøyet fra siden inn mot arbeidsstykket til styretappene eller kulelageret til freseverktøyet ligger mot kan- ten på arbeidsstykket som skal bearbeides.
• Før elektroverktøyet med begge hendene langs kanten på arbeidsstykket. Pass da på en vinkelrett posisjon. For sterkt trykk kan skade kanten på arbeidsstykket.

Fresing med parallellanlegg (se bildene G-H)

Skyv parallellanlegget 31 med føringsstengene 30 inn i grunnplaten 6 og trekk fast med vingeskruene 4 i henhold til nødvendig mål.

Før det innkoblede elektroverktøyet med jevn fremføring og sidetrykk på parallellanlegget langs kanten på arbeidsstykket.

Fresing av radier (se bildene I-J)

Snu parallellanlegget 31, slik at anleggsflatene peker oppover.

Skyv parallellanlegget 31 med føringsstengene 30 inn i grunnplaten 6 og trekk fast med vingeskruene 4 i henhold til nødvendig mål.

Fest sentreringsstiften 32 med vingeskruen 33 gjennom boringen på parallellanlegget 31.

Sett sentreringsstiften 32 inn i det markerte midtpunktet på radiusen og utfør fresingen med jevn kraft.

Fresing med kurveanlegg (se bildene K-L)

Skyv parallellanlegget 31 med føringsstengene 30 inn i grunnplaten 6 og trekk fast med vingeskruene 4 i henhold til nødvendig mål.

Fest kurveanlegget med montert føringsrull 34 gjennom boringen på parallellanlegget 31.

Før elektroverktøyet med svakt trykk fra siden langs kanten på arbeidsstykket.

Til kretsrunde fresearbeider kan du bruke frese-sirkelen/føringsskinneadapteren 35. Monter fre- sesirkelen slik det vises på bildet.

Skru sentreringsskruen 40 inn i gjengen på fresesirkelen. Sett skruppissen inn i midtpunktet på sirkelbuen som skal freses, pass da på at skruppissen griper inn i overflaten på arbeidsstykket.

Innstill ønsket radius grovt ved å forskyve frese-sirkelen og drei vingeskruene 37 og 38 fast.

Før det innkoblede elektroverktøyet med høyre håndtak 2 og håndtaket for fresesirkelen 36 over arbeidsstykket.

Til utlikning av høydeforskjellen må du montere en avstandsplate 42.

Norsk | 113

Monter fresesirkelen/føringsskinneadapteren 35 slik det vises på bildet.

Med kopieringshylsen 43 kan konturer fra mønster hhv. sjabloner overføres til arbeidsstykket.

Velg egnet kopieringshylse avhengig av tykkelsen på sjablonen hhv. mønsteret. På grunn av kopieringshylsens utstikkende høyde må sjablonen ha en minimumstykkelse på 8 mm.

Trykk låsespaken 20 og sett kopieringshylsen 43 nedenfra inn i grunnplaten 6. Kodeknastene må da følbart gå i lås i utsparingene til kopieringshylsene.

▶ Velg en diameter på freseverktøyet som er mindre enn den innvendige diameteren til kopieringshylsen.

Til fresing med kopieringshylsen 43 gjør du følgende:

• Før det innkoblede elektroverktøyet med kopieringshylsen inn mot sjablonet.
• Trykk spennarmen for fresedybdelåsen 16 nedover og før overfresen langsomt nedover til innstilt fresedybde er nådd. Slipp spennarmen for fresedybdelåsen 16 igjen for å fikse-re denne innstikksdybden.

Trykk eventuelt spennarmen for fresedybdelåsen 16 oppover, for å fiksere den til slutt.

- Før elektroverktøyet med utoverpekende kopieringshylse med trykk fra siden langs sjablonen.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Bosch Power Tools

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Det anbefales i slike tilfeller å bruke et stasjonært avsugingsanlegg, ofte å blåse gjennom ventilasjonsspaltene og bruke en jordfeilbryter.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tlf.: + 47 (6487) 89 50

Faks: + 47 (6487) 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

1 609 929 S76 | (21.7.09)

114 | Suomi

Turvallisuusohjeita
