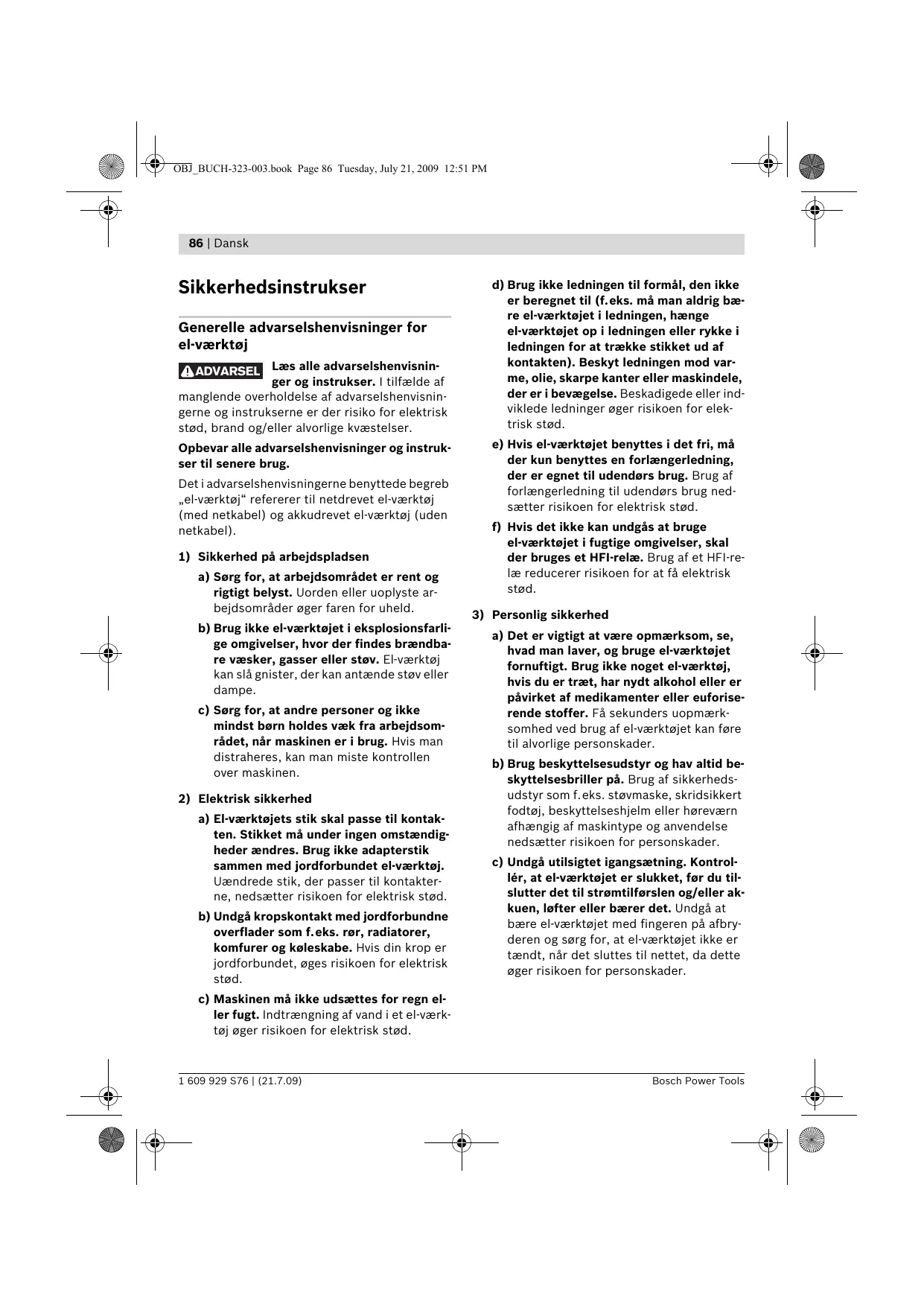

Sikkerhedsinstrukser
Generelle advarselshenvisninger for el-værktøj
ADVARSEL
Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til senere brug.
Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).
1) Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2) Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
3) Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilisigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du til-slutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
4) Omhyggelig omgang med og brug af el-værktøj
a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
5) Service
a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsforskrifter for fræsere
Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt.
Fræseværktøj eller andet tilbehør skal pas-se nøjagtigt i værktøjsholderen (spændetang) på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt i el-værktøjets værktøjsholder, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen.
▶ El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for til-bageslag, hvis indsatsværktøjet sætter sig fast i emnet.
88 | Dansk
▶ Hold fingrene væk fra fræseområdet og fræseværktøjet. Hold på ekstragrebet eller motorhuset med den anden hånd. Holdes fræseren med begge hænder, kan disse ikke kvæstes af fræseværktøjet.
Fræs aldrig hen over metalgenstande, søm eller skruer. Fræseværktøjet kan beskadiges og føre til øgede vibrationer.
▶ Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
Anvend ikke uskarpe eller beskadigede fræsere. Uskarpe eller beskadigede fræsere fører til øget friktion, kan klemmes fast og føre til ubalance.
- Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder.
Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
▶ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.
El-værktøjet må først lægges fra, när det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.
Funktionsbeskrivelse
Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Beregnet anvendelse
Maskinen er beregnet til – på fast underlag – at fræse i træ, kunststof og lette byggematerialer, noter, kanter, profiler og aflange huller samt til fræsning med kopiring.
Med reduceret omdrejningstal og tilsvarende fræseværktøj er det også muligt at bearbejde ikke-jernholdige metaller.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Kontaktspærre til start-stop-kontakt
2 Håndgreb højre
3 Spindel-låsetaste
4 Vingeskrue til parallelanslag-styrestænger (2x)*
5 Spånbeskyttelse
6 Grundplade
7 Glideplade
8 Holder til parallelanslag-styrestænger
9 Trinstop
10 Beskyttelsesmanchet
11 Vingeskrue til indstilling af dybdeanslag
12 Skyder med indeksmærke
13 Dybdeanslag
14 Skala til indstilling af fræsedybde
15 Håndgreb venstre
16 Spændearm til fræsedybdelås
17 Skala til finindstilling af fræsedybde (POF 1400 ACE)
18 Drejeknap til finindstilling af fræsedybde (POF 1400 ACE)
19 Markering til nulpunktudligning
20 Sikkerhedsarm til kopiring
Dansk | 89
21 Fræseværktøj*
22 Start-stop-kontakt
23 Indstillingshjul omdrejningstal
24 Justeringsskruer trinstop (POF 1200 AE)
25 Muffe med spændetang
26 Gaffelnøgle nøglevidde 19 mm*
27 Opsugningsslange (∅ 35 mm)*
28 Opsugningsadapter*
29 Fingerskrue til opsugningsadapter (2x)*
30 Styrestang til parallelanslag (2x)*
31 Parallelanslag*
32 Centreringsstift*
33 Vingeskrue til centreringsstift*
34 Kurveanslag*
35 Fræsecirkel/adapter til styreskinne*
36 Greb til fræsecirkel*
37 Vingeskrue til grovindstilling af fræsecirkel (2x)*
38 Vingeskrue til finindstilling af fræsecirkel (1x)*
39 Drejeknap til finindstilling af fræsecirkel*
40 Centreringsskrue*
41 Styreskinne*
42 Afstandsplade (følger med sættet „Fræsecirkel“)*
43 Kopiring*
* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Overfræser | | POF 1200 AE | POF 1400 ACE |
| Typenummer | | 3 603 B6A 0.1 | 3 603 B6C 7.1 |
| Nominel optagen effekt | W | 1200 | 1400 |
| Omdrejningstal, ubelastet | min^-1 | 11000–28000 | 11000–28000 |
| Indstilling af omdrejningstal | | ● | ● |
| Konstantelektronik | | - | ● |
| Tilslutning til støvopsugning | | ● | ● |
| Værktøjsholderen | mm | 6/8 | 6/8 |
| inch | 14 | 14 |
| Fræsekurvslag | mm | 55 | 55 |
| Vægt svarer til EPTA-Procedure 01/2003 | kg | 3,4 | 3,5 |
| Beskyttelsesklasse | | ☐/II | ☐/II |
Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.
Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.
Måleværdier er beregnet iht. EN 60745.
Værktøjets A-vægtede støjniveau er typisk: Lyd-tryksniveau 95 dB(A); lydeffektniveau 106 dB(A). Usikkerhed K=3 dB.
Brug høreværn!
Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Vibrationseksponering a_h=6 m/s^2 , usikkerhed K=2 m/s^2 .
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Bosch Power Tools
1 609 929 S76 | (21.7.09)
90 | Dansk
Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Overensstemmelseserklæring CE
Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
Teknisk dossier hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Fræseværktøj isættes (se Fig. A)
Det anbefales at bruge beskyttelseshandsker, när fræseværktøj skal sættes i og skiftes.
Fræseværktøj findes i forskellige udførelser og kvaliteter, som skal vælges afhængigt af formålet.
Fræseværktøj af „highspeed“-stål er egnet til fræsning af bløde materialer som f.eks. blødt træ og kunststof.
Fræseværktøj med hårdmetalskær er især vlegnet til hårde og porøse materialer som f.eks. hårdt træ.
Originalt fræseværktøj fra det omfangsrige Bosch-tilbehørsprogram kan købes hos din forhandler.
Isæt kun fejlfrie og rene fræsere.
- Klap spændebeskyttelsen 5 ned.
- Tryk tasten til spindellåsen 3 og hold den trykket ned. Drej i givet fald motorspindlen med hånden, til den er låst fast.
- Løsne omløbermøtrikken 25 med gaffelnøglen 26 (nøglevidde 19 mm) ved at dreje i drejeretning ①.
- Skub fræseværktøjet ind i spændetangen. Fræserskaftet skal være skubbet mindst 20 mm ind i spændetangen.
- Spænd møtrikken 25 med gaffelnøglen 26 (nøglevidde 19 mm) ved at dreje i drejeretning ②. Slip tasten til spindellås 3.
- Klap spændebeskyttelsen 5 op.
Sæt ikke noget fræseværktøj i med en diameter over 50 mm uden monteret kopiring. Dette fræseværktøj passer ikke gennem grundpladen.
▶ Spænd under ingen omstændigheder spændetangen med omløbermøtrikken, så længe der ikke er monteret noget fræseværktøj. Ellers kan spændetagen blive beskadiget.
Støv-/spånudsugning (se Fig. B)
Støv fra materialer som f.eks. blyholdig mailing, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Anvend helst en støvopsugning.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
Montering af adapter til støvopsugning
Opsugningsadapteren 28 kan monteres med slangetilslutningen foran eller bagud. Er slangetilslutningen monteret foran, skal spånbeskyttelsen 5 være taget af forinden. Fastgør opsugningsadapteren 28 med de 2 fingerskruer 29 på grundpladen 6.
Opsugningsadapteren 28 skal rengøres med regelmæssige mellemrum for at sikre en optimal opsugning.
Tilslutning af støvudsugning
Anbring en opsugningsslange (∅ 35 mm) 27 (tilbehør) på den monterede opsugningsadapter. Forbind opsugningsslangen 27 med en støvsuger (tilbehør).
Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almindelig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes.
Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.
Spånbeskyttelse monteres (se Fig. C)
Anbring spånbeskyttelsen 5 forfra i føringen på en sådan måde, at den falder i hak. Spånbeskyttelsen tages af ved at tage fat i den i siden og trække den frem.
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt.
El-værktøj til 230 V kan også tilsluttes 220 V.
Omdrejningstal vælges
Stillehjulet til indstilling af omdrejningstallet 23 bruges til at indstille det nødvendige omdrejningstal – også under driften.
Værdierne i tabellen skal betragtes som vejledende. Det krævede omdrejningstal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.
| Materiale | Fræserdiameter (mm) | Position stillehjul 23 |
| Hårdt træ (bøg) | 4-10 | 5-6 |
| 12-20 | 3-4 |
| 22-40 | 1-2 |
| Blødt træ (fyrretræ) | 4-10 | 5-6 |
| 12-20 | 3-6 |
| 22-40 | 1-3 |
| Spånplader | 4-10 | 3-6 |
| 12-20 | 2-4 |
| 22-40 | 1-3 |
| Kunststof | 4-15 | 2-3 |
| 16-40 | 1-2 |
| Aluminium | 4-15 | 1-2 |
| 16-40 | 1 |
92 | Dansk
Tænd/sluk
Indstil fræsedybden, før værktøjet tændes, se afsnit „Fræsedybde indstilles“.
El-værktøjet tages i brug ved først at aktivere kontaktspærren 1 og herefter trykke på startstop-kontakten 22 og holde den nede.
POF 1400 ACE: En lampe belyser fræseområdet.
El-værktøjet slukkes ved at slippe start-stop-kontakten 22.
POF 1400 ACE: Lampen slukker langsomt.
Bemærk: Af sikkerhedstekniske grunde kan start-stop-kontakten 22 ikke fastlåses; den skal trykkes ned og holdes nede, så længe saven er i drift.
Konstantelektronik (POF 1400 ACE)
Konstantelektronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.
Fræsedybde indstilles (se Fig. D)
Fræsedybden må kun indstilles, når elværktøjet er slukket.
Fræsedybden grovindstilles på følgende måde:
- Anbring el-værktøjet med monteret fræseværktøj på det emne, der skal bearbejdes.
- POF 1400 ACE:
- Stil finindstillingsvejen i midten med drejehovedet 18. Drej drejehovedet 18, til markeringerne 19 stemmer overens som vist på billedet. Drej herefter skalaen 17 hen på „0“.
- Indstil trinstoppet 9 på det laveste trin; trinstoppet falder mærkbart i hak.
- POF 1200 AE: Drej justeringsskruerne til trinstoppet 24 halvt ind eller ud.
-
Løsne vingeskruen på dybdeanslaget 11, så dybdeanslaget 13 kan bevæges frit.
-
Tryk spændearmen til fræsedybdelås 16 i drejeretning ① og før overfræseren langsomt ned, til fræseren 21 berører emnets overflade. Slip spændearmen til fræsedybdelås 16 igen for at fastgøre denne neddykningsdybde.
Tryk i givet fald spændearmen til fræsedybdelås 16 i drejeretning ② for at fastgøre den endeligt.
- Tryk dybdeanslaget 13 ned, til det sidder på trinstoppet 9. Stil skubberen med indeksmærket 12 på position „0“ på fræsedybdeskalaen 14.
- Stil dybdeanslaget 13 på den ønskede fræsedybde og spænd vingeskruen på dybdeanslaget 11. Sørg for, at skubberen med indeksmærket 12 ikke ændres mere.
- Tryk spændearmen til fræsedybdelås 16 i drejeretning ① og før overfræseren i den øverste position.
Ved større fræsedybder skal fræseprocesserne gennemføres i flere trin for at undgå meget store spånmængder på en gang. Ved hjælp af trinstoppet 9 kan fræsearbejdet fordeles på flere trin. Indstil den ønskede fræsedybde med det laveste trin på trinstoppet og vælg først de højeste trin til de første fræseprocesser.
POF 1200 AE: Afstanden mellem de forskellige trin ændres ved at dreje på justeringsskruerne 24.
Fræsedybde finindstilles (POF 1400 ACE)
Efter en prøvefræsning kan man indstille fræsedybden nøjagtigt på det ønskede mål ved at dreje på drejeknappen 18; fræsedybden øges ved at dreje til højre og reduceres ved at dreje til venstre. Skalaen 17 skal kun ses som orientering. En omdrejning svarer til en indstillingsvej på 2,0 mm, en af delstregene på den øverste kant på skalaen 17 svarer til en ændring af indstillingsvejen med 0,1 mm. Den max. indstillingsvejer ± 8 mm.
Eksempel: Den ønskede fræsedybde skal være 10,0 mm, prøvefræsningen gav en fræsedybde på 9,6 mm.
Dansk | 93
- Løft overfræseren og læg f.eks. et stykke træ ind under glidepladen 7, så fræseren 21 ikke berører emnet, når den sænkes. Tryk spændearmen til fræsedybdelås 16 i drejeretning ① og før overfræseren langsomt ned, til dybdeanslaget 13 hviler på trinstoppet 9.
- Dreje skalaen 17 hen på „0“ og løsne vingeskruen 11.
- Drej drejeknappen 18 0,4 mm/4 delstrege (difference mellem indstillet og faktisk værdi) til højre og spænd vingeskruen 11.
- Kontrollér den valgte fræsedybde ved at gennemføre en yderligere fræsning.
Ændre efter indstilling af fræsedybden ikke skubberens position 12 på dybdeanslaget 13, så du altid kan aflæse den aktuelle fræsedybde på skalaen 14.
Fræsedybde finindstilles (POF 1200 AE)
Med trinstoppet 9 kan man indstille forskellige fræsedybder. Indstillingen gennemføres i henhold til ovenstående forklaring, dog med den forskel, at højdeforskellen mellem de enkelte anslag kan ændres ved at dreje på justeringsskruerne til trinstoppet 24.
Arbejdsvejledning
▶ Beskyt fræseren mod stød og slag.
Fræseretning og fræsearbejde (se Fig. E)
Fræsarbejdet skal altid gennemføres mod fræseværktøjets omløbsretning 21 (modløb). Når der fræses med omløbsretningen (ligeløb), kan el-værktøjet rives ud af hånden på brugeren.
- Indstil den ønskede fræsedybde, se afsnit „Fræsedybde indstilles“.
- Anbring el-værktøjet med monteret fræse-værktøj på det emne, der skal bearbejdes, og tænd for el-værktøjet.
-
Tryk spændearmen til fræsedybdelås 16 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip spændearmen til fræsedybdelås 16 igen for at fastgøre denne neddykningsdybde.
Tryk i givet fald spændearmen til fræsedybdelås 16 op for at fastgøre den endeligt.
-
Udfør fræsearbejdet med jævn fremføring.
- Før overfræseren tilbage i den øverste position, når fræsearbejdet er færdigt.
- Sluk for el-værktøjet.
Fræsning med hjælpeanslag (se Fig. F)
Til bearbejdning af store emner som f.eks. notfræsning kan man fastgøre et bræt eller en liste på emnet som hjælpeanslag og føre overfræseren langs med hjælpeanslaget. Før overfræseren på den flade side af glidepladen langs med hjælpeanslaget.
Ved kant- eller formfræsning uden parallelanslag skal fræseværktøjet være udstyret med en styretap eller et kugleleje.
- Før det tændte el-værktøjet hen mod emnet fra siden, til styretappen eller kuglelejet på fræseværktøjet ligger op ad kanten på det emne, de skal bearbejdes.
- Før el-værktøjet med begge hænder langs med emnets kant. Sørg for, at værktøjet holdes i en ret vinkel til emnet. Et for stort tryk kan beskadige kanten på emnet.
Fræsning med parallelanslag (se Fig. G–H)
Skub parallelanslaget 31 vha. styrestængerne 30 ind i grundpladen 6 og spænd det med vingeskruerne 4 iht. det nødvendige mål.
Før det tændte el-værktøj langs med emnets kant og udfør fræsearbejdet med jævn fremføring samtidig med, at parallelanslaget udsættes for et let tryk fra siden.
Fræsning af cirkler (se Fig. I–J)
Vend parallelanslaget 31, så anslagsfladerne peger opad.
Skub parallelanslaget 31 vha. styrestængerne 30 ind i grundpladen 6 og spænd det med vinge-skruerne 4 iht. det nødvendige mål.
Fastgør centreringsstiften 32 med vingeskruen 33 gennem boringen på parallelanslaget 31.
Stik centreringsstiften 32 ind i cirklens markerede midterpunkt og udfør fræsearbejdet med jævn fremføring.
94 | Dansk
Fræsning med cirkelanslag (se Fig. K-L)
Skub parallelanslaget 31 vha. styrestængerne 30 ind i grundpladen 6 og spænd det med vinge-skruerne 4 iht. det nødvendige mål.
Fastgør kurveanslaget med monteret føringsrulle 34 gennem boringen på parallelanslaget 31.
Før el-værktøjet langs med emnets kant med et let tryk fra siden.
Fræsning med fræsecirkel (se Fig. M)
Til cirkelrundt fræsearbejde kan man bruge fræsecirklen/styreskinneadapteren 35. Montér fræsecirklen som vist på billedet.
Skru centreringsskruen 40 ind i gevindet på fræsecirklen. Anbring skruespidsen i midten af den cirkel, der skal fræses; hold øje med, at skruespidsen griber ind i emnets overflade.
Indstil den ønskede radius groft ved at forskyde fræsecirklen og drej vingeskruerne 37 og 38 fast.
Med drejeknappen 39 kan man efter løsning af vingeskruen 38 finindstille længden. En omdrejning svarer til en indstillingsvej på 2,0 mm, en delstreg på drejeknappen 39 til en ændring af indstillingsvejen på 0,1 mm.
Før det tændte el-værktøj med det højre håndgreb 2 og grebet til fræsecirklen 36 hen over emnet.
Fræsning med styreskinne (se Fig. N)
Ved hjælp af styreskinnen 41 kan man gennemføre fræsearbejde, der forløber i en lige linje.
Højdeforskellen udlignes evd at montere afstandspladen 42.
Montér fræsecirklen/styreskinneadapteren 35 som vist på billedet.
Fastgør styreskinnen 41 på værktøjet med egne-de spændeanordninger som f.eks. skruetvinger. Anbring el-værktøjet med monteret styreskinne-adapter 35 på styreskinnen.
Fræsning med kopiring (se Fig. O-P)
Kopiringen 43 bruges tila t overføre konturer fra mønstre og skabeloner til emnet.
Vælg den egnede kopiring (afhængigt af mønsterets eller skabelonens tykkelse). Da kopiringen har en udragende højde, skal skabelonen være mindst 8 mm tyk.
Betjen sikkerhedsarmen 20 og sæt kopiringen 43 ind i grundpladen nedefra 6. Kodelåsene skal falde tydeligt i hak i kopiringens udsparinger.
▶ Sørg for, at fræseværktøjets diameter er mindre end kopiringens indvendige diameter.
Fræsning med kopiring 43 gøres på følgende måde:
- Før det tændte el-værktøjet med kopiring hen mod skabelonen.
- Tryk spændearmen til fræsedybdelås 16 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip spændearmen til fræsedybdelås 16 igen for at fastgøre denne neddykningsdybde.
Tryk i givet fald spændearmen til fræsedybdelås 16 op for at fastgøre den endeligt.
- Før el-værktøjet med udragende kopiring langs med skabelonen samtidigt med, at værktøjet udsættes for et tryk fra siden.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Ved ekstreme brugsbetingelser kan leden-de støv aflejre sig inde i el-værktøjet i for-bindelse med bearbejdning af metaller. El-værktøjets beskyttelsesisolering kan for-ringes. I sådanne tilfælde anbefales det et bruge et stationært udsugningsanlæg, ud-blæse ventilationsåbningerne med regelmæssige mellemrum og tilkoble en fejl-strømbeskyttelseskontakt (FI-kontakt).
Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.
El-værktøjets 10-cifrede typenummer (se type-skilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk | 95
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:
Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.
Dansk
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun i EU-lande:
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!
Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse-
ret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Bosch Power Tools
1 609 929 S76 | (21.7.09)
96 | Svenska
Säkerhetsanvisningar
Funktionsbeskrivning
12 Skyver med indeksmerke
13 Dybdeanlegg
14 Skala fresedybdeinnstilling
15 Venstre håndtak
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Overfres | | POF 1200 AE | POF 1400 ACE |
| Produktnummer | | 3 603 B6A 0.1 | 3 603 B6C 7.1 |
| Opptatt effekt | W | 1200 | 1400 |
| Tomgangsturtall | min^-1 | 11000–28000 | 11000–28000 |
| Turtallforvalg | | ● | ● |
| Konstantelektronikk | | - | ● |
| Kontakt for støvavsuging | | ● | ● |
| Verktøyfeste | mm | 6/8 | 6/8 |
| inch | 14 | 14 |
| Fresekurvslag | mm | 55 | 55 |
| Vekt tilsvarende EPTA-Procedure 01/2003 | kg | 3,4 | 3,5 |
| Beskyttelsesklasse | | ☐/II | ☐/II |
- Trekk spenntangen ikke fast med mutteren sålenge det ikke er montert freseverktøy. Spenntangen kan ellers ta skade.
Støv-/sponavsuging (se bilde B)
Konstantelektronikken holder turtallet nesten konstant i tomgang og ved belastning; dette sikrer en jevn arbeidseffekt.
Kundeservice og kunderådgivning
