GEBRUIKSAANWIJZING ZAPBOX EH-M2 METRONIC

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe. Absoluut te lezen Het interieur van uw terminal bevat componenten onder hoge druk; maak daarom het apparaat nooit open, zelfs niet nadat u netkabel verwijderde. Audiovisuele toestellen zijn gewoonlijk niet geaard, u kunt dus (ongevaarlijke) elektrische ontladingen voelen wanneer u twee toestellen tegelijk aanraakt (of een toestel en de antennekabel). We raden u aan het toestel pas aan te sluiten op het netwerk nadat u alle verbindingen aangesloten heeft.

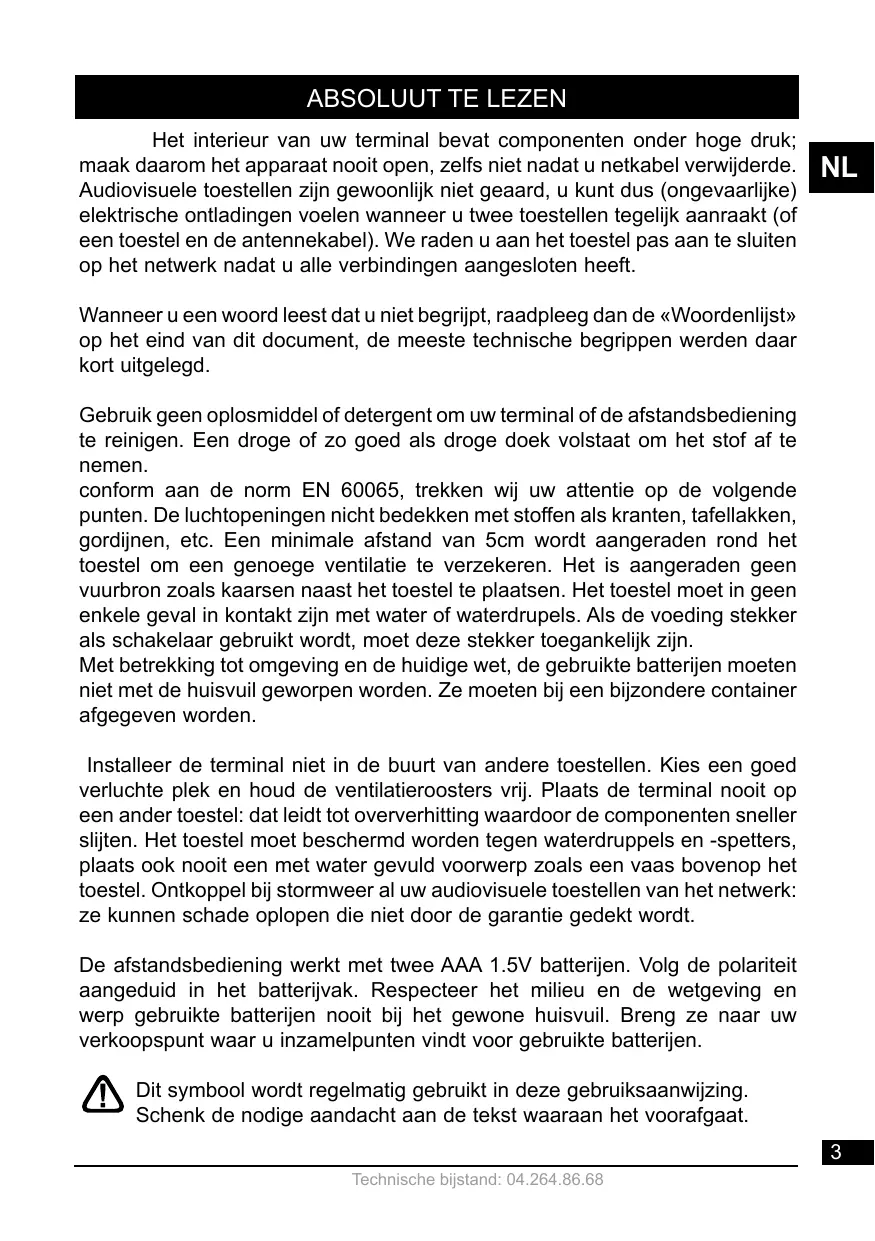

Wanneer u een woord leest dat u niet begrijpt, raadpleeg dan de «Woordenlijst» op het eind van dit document, de meeste technische begrippen werden daar kort uitgelegd. Gebruik geen oplosmiddel of detergent om uw terminal of de afstandsbediening te reinigen. Een droge of zo goed als droge doek volstaat om het stof af te nemen. conform aan de norm EN 60065, trekken wij uw attentie op de volgende punten. De luchtopeningen nicht bedekken met stoffen als kranten, tafellakken, gordijnen, etc. Een minimale afstand van 5cm wordt aangeraden rond het toestel om een genoege ventilatie te verzekeren. Het is aangeraden geen vuurbron zoals kaarsen naast het toestel te plaatsen. Het toestel moet in geen enkele geval in kontakt zijn met water of waterdrupels. Als de voeding stekker als schakelaar gebruikt wordt, moet deze stekker toegankelijk zijn. Met betrekking tot omgeving en de huidige wet, de gebruikte batterijen moeten niet met de huisvuil geworpen worden. Ze moeten bij een bijzondere container afgegeven worden. Installeer de terminal niet in de buurt van andere toestellen. Kies een goed verluchte plek en houd de ventilatieroosters vrij. Plaats de terminal nooit op een ander toestel: dat leidt tot oververhitting waardoor de componenten sneller slijten. Het toestel moet beschermd worden tegen waterdruppels en -spetters, plaats ook nooit een met water gevuld voorwerp zoals een vaas bovenop het toestel. Ontkoppel bij stormweer al uw audiovisuele toestellen van het netwerk: ze kunnen schade oplopen die niet door de garantie gedekt wordt. De afstandsbediening werkt met twee AAA 1.5V batterijen. Volg de polariteit aangeduid in het batterijvak. Respecteer het milieu en de wetgeving en werp gebruikte batterijen nooit bij het gewone huisvuil. Breng ze naar uw verkoopspunt waar u inzamelpunten vindt voor gebruikte batterijen. Dit symbool wordt regelmatig gebruikt in deze gebruiksaanwijzing. Schenk de nodige aandacht aan de tekst waaraan het voorafgaat. Technische bijstand: 04.264.86.68 Waneer het analoog TV signaal in uw regio stopgezet zal worden, zullen sommige DVB-T zenders van frequentie veranderen. Pactisch zal dit te merken zijn door het verlies van sommige zenders. Dankzij de SOS toets (blauwe toets van de afstandsbedining) kunt U uw zenders eenvoudig terugvinden. Een enkele lange druk (3seconden) op de SOS toets zal een automatische zender zoek in gang zetten. TOUCHE SOS

Uw adaptator EHM2 is de eerste die de EcoSCART tm technologiein gebruik neemt. Dankzij deze toepassing gaat uw terminaal automatisch aan en uit in functie van de staat van uw TV toestel. Veel mensen doen hun TV toestel uit maar denken er niet aan om ook hun DVB-T adaptator uit te schakellen, deze blijven dus constant aan en verbruiken meerdere tientallen kWu per jaar. EcoSCART laat toe om mooie energiekosten te besparen. Daarbij hoeft U zich nooit meer af te vragen “moet ik eerst de TV of de adaptator aan zetten”, dankzij een slimme controle van de Scart aansluitingen. UCHE

De terminal wordt geprogrammeerd met behulp van menu’s. Om u het lezen van deze gebruiksaanwijzing te vergemakkelijken, beschrijven we hoe u snel en makkelijk toegang krijgt tot een gegeven menu: MENU / menu / submenu. Bijvoorbeeld, wanneer u leest: Ga naar MENU / TNT/ Configuratie / Display. Is dat gelijk aan: Druk op de toets MENU om het hoofdmenu te openen. Druk op OK om het menu TNT te selecteren. Druk op de toets ___ om het menu Configuratie te kiezen en druk op OK. Druk op de toets ___ om het submenu Display te selecteren en druk op OK.

U zult zien dat de vetgedrukte woorden in deze gebruiksaanwijzing overeenkomen met de woorden die verschijnen in de menu’s op het televisiescherm. Technische bijstand: 04.264.86.68 SOMMAIRE

1 Installatie 2 Beschrijving van de afstandsbediening 3 Beschrijving van de adapter 4 Dagelijks gebruik 5 De lijst van kanalen personaliseren 6 Kinderslot 7 De adapter heropstarten 8 Diverse opties 9 Radio’s 10 Gebruik met een videorecorder 11 Programmamaker van registraties 12 Een kanaal opzoeken 13 Ondertiteling en teletekst 14 EPG 15 DIGITALE lezer/registreerapparaat 16 EcoSCART functie 17 Accessoires utiles 18 in geval van gebruiksmoeilijkheden 19 In geval van probleem van ontvangst 20 Woordenlijst 21 Gebruikte kanalen voor apparaten in gebruik vanaf tot nu toe

Technische bijstand: 04.264.86.68

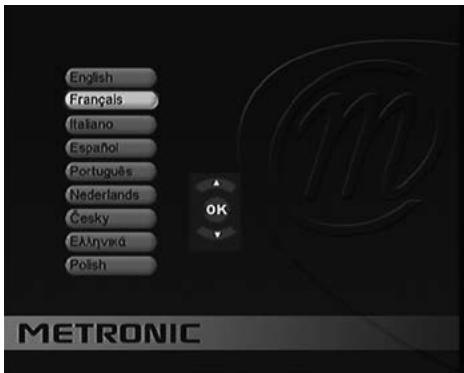

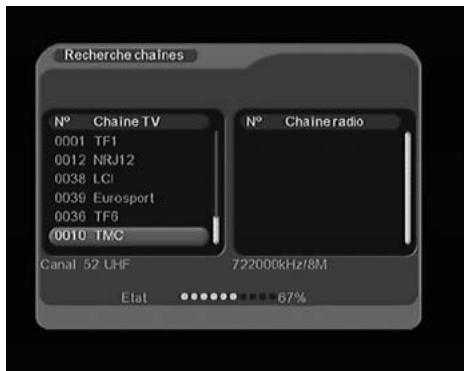

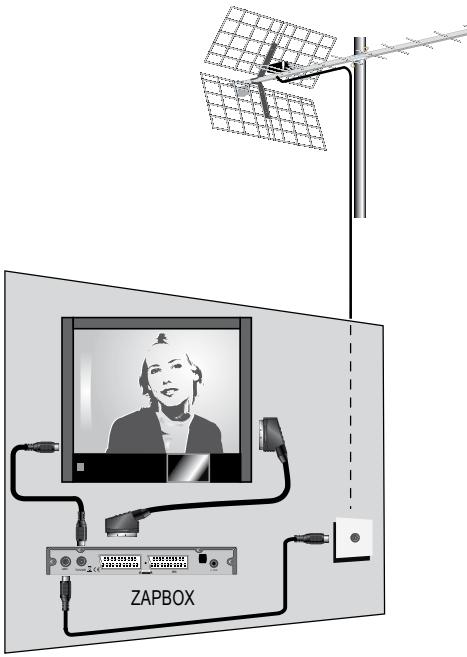

A - Vereenvoudigde Installatie Verbind de antenne rechtstreeks met de ANT-poort (H blz 10) terwijl de adapter nog niet aangesloten is op het net. Verbind de adapter met de televisie door een man/vrouw antennekabel. Deze kabel laat toe de plaatselijke analoge zenders te blijven ontvangen. Als u deze kabel niet heeft, is dat geen probleem voor de installatie van uw DVB-T adapter. Verbind de televisie met de scartaansluiting TV op de adapter. Plaats de batterijen in de afstandsbediening. Schakel de televisie aan en verbind de adapter met het net. Het groene controlelampje vooraan licht op. ANT. TV/VCR Het televisiescherm toont een taalkeuzemenu. Als dat niet het geval is, controleer dan de scartaansluiting en/of gebruik de A/V of EXT-functie van uw televisie (zie gebruiksaanwijzing TV). Kies uw taal met de toetsen , en druk op OK. Het automatisch zoeken naar zenders gaat van start. Op het einde van deze zoekopdracht toont de adapter het eerste kanaal, de basisinstallatie is voltooid.

Als deze zoekopdracht eindigt met een boodschap die mededeelt dat geen enkel kanaal werd gevonden, u past nu best uw antenne aan, zoals uitgelegd in de volgende paragraaf. Deze aanpassing kunt u ook uitvoeren wanneer er andere kanalen ontbreken. Technische bijstand: 04.264.86.68 ZAPBOX B - Afstelling / richting van de antenne Als geen enkel kanaal gevonden werd met uw huidige antenne, dan wijst hij hoogstwaarschijnlijk naar een zender die uitsluitend analoge signalen uitzendt. Als uw zone digitale ontvangst heeft, dan komen de signalen van een andere zender, en moet u de richting van de antenne wijzigen. We onderscheiden twee gevallen naargelang u al of niet het nummer kent van een UHF-kanaal waarop u wellicht digitaal kan ontvangen.

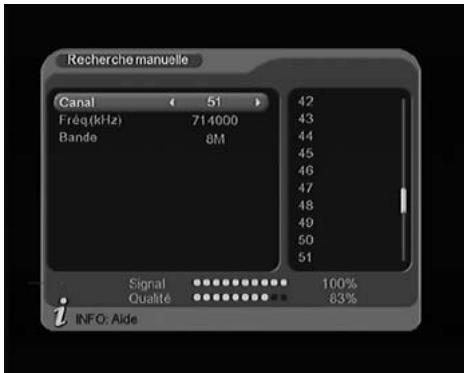

Geval nr 1 U kent ten minste een kanaalnummer (tussen 21 en 69) dat in uw regio uitzendt. Ga naar MENU / Configuratie / Aut. Zoeken. Kies het juiste kanaal met de behulp van de pijltjestoetsen in het menu Kanaal. Wacht enkele ogenblikken en houd de grafiek Kwaliteit in de gaten. Draai de antenne om de maximale kwaliteit te krijgen. Wanneer u de richting van de zender benadert, moet de kwaliteit stijgen. Voor een stabiel beeld is een kwaliteit van minimum 65% vereist. Als de Kwaliteit nooit stijgt, dan is het gekozen kanaalnummer niet correct, of de zender bevindt zich buiten het bereik van de harkantenne. Als eenmaal de maximale kwaliteit bereikt werd, draai dan de sluitmoeren van de antenne vast. Start het automatisch zoeken. Ga naar MENU / TNT / Installatie / Automatisch zoeken.

Technische bijstand: 04.264.86.68 Geval nr 2

U ontvangt analoge nationale kanalen en u heeft geen idee van wat u digitaal kan ontvangen. Als u zeker weet dat u bijkomende kanalen kan ontvangen, maar u weet niet welk kanaal daarvoor gebruikt wordt, raden wij u de volgende methode aan: Koop een UHF-antenne met een sterk bereik (minstens 15dB) en sluit die rechtstreeks aan op de ANT-poort van de ZAPBOX. Richt deze nieuwe antenne in dezelfde richting als de oude en voer een automatische zoekopdracht uit naar kanalen (Menu / TNT / Installatie / Automatisch zoeken). Als u kanalen vindt die u niet vond met de oude antenne, vervang dan eenvoudig de oude door de nieuwe. Zoniet, draai dan de antenne 45 graden en start een nieuwe automatische zoekopdracht. Zolang u geen kanalen vindt, blijft u de antenne telkens 45 graden draaien waarbij u elke keer een automatische zoekopdracht uitvoert. Op het eind moet u enkele kanalen gevonden hebben. Kies dan een van de kanalen en druk op de toets INFO om de kwaliteitsweergave te tonen onderaan het scherm. Draai de antenne om de kwaliteit te optimaliseren. Als eenmaal de maximale kwaliteit bereikt werd, draai dan de sluitmoeren van de antenne vast. Voer een nieuwe automatische zoekopdracht uit.

Technische bijstand: 04.264.86.68

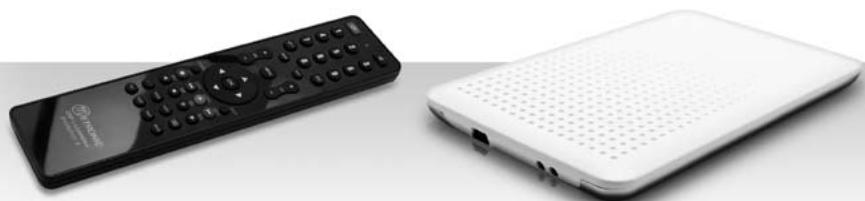

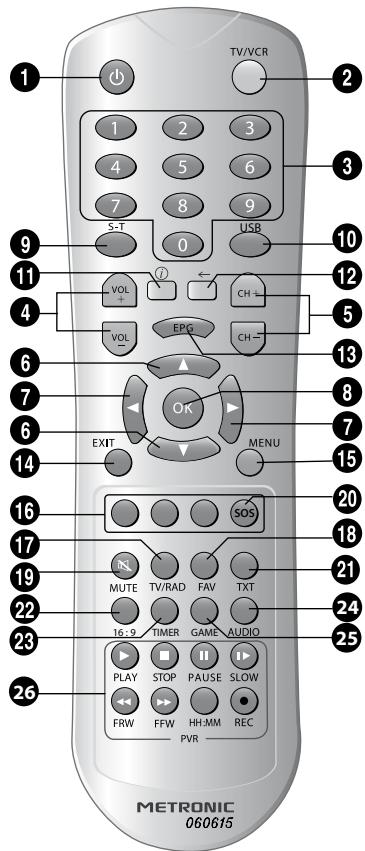

2 - Beschrijving van de afstandsbediening

Aan/uit toets. Plaatst de adapter in stand-by of schakelt hem aan.

Numerieke toetsen. Bij normaal gebruik kan hiermee het gewenste kanaal geselecteerd worden. Bij de instellingen kunnen hiermee numerieke waarden ingegeven worden

oets vol+ en vol- om het volume bij te sturen. In de menu’s dienen deze toetsen ook om parameters bij te sturen.

ch+ en ch- toetsen om van kanaal te veranderen. In de menu’s dienen deze toetsen ook om parameters bij te sturen.

richting toetsen op en neer. Laten toe om van kanaal te veranderen zoals met ch+ en ch-.

richting toetsen links en rechts controleren het volume zoals vol+ en vol-. Toets voor ondertiteling. Toont de ondertitels, als die worden uitgezonden door de operator. USB toets, brengt U onmiddellijk naar de inhoud van uw USB input

INFO-toets. Toont informatie over het lopende programma. Druk nogmaals om de “expertgegevens” te tonen.

deze toets brengt u terug naar de laatst bekeken zender

USB OK-toets. Hiermee kunt u uw keuze bevestigen in de menu’s. Bij de normale stand (kanaal bekijken), toont deze toets de lijst van kanalen per thema (zie paragraaf 5C bladzijde 12).

TV/VCR toets : om te schakellen tussen de televisie en videorecorder functie SOS EPG-toets. Hiermee vraagt u de elektronische programmagids op. EXIT-toets. Verlaat de menu’s en keert terug naar het beeldscherm. MENU-toets. Geeft toegang tot het hoofdmenu of keert er naar terug vanuit een submenu. 16 : 9 TIMER GAME

Kleurentoetsen gebruikt in sommige menu’s. TV/RAD-toets. Wisselt tussen TV en RADIO (als radio uitgezonden wordt). FAV-toets. Geeft toegang tot de lijst met favoriete kanalen. MUTE toets. Om de klank weg te nemen en te hernemen. SOS toets TXT-toets. Geeft toegang tot teletekst (Als dit gebruikt wordt. Ter info, alleen op TF1 op het moment dat deze gebruiksaanwijzing gedrukt werd). 16/9 toets. Laat toe om van tv formaat te wisselen tussen 16/9 en 4/3. TIMER toets om een opname te programmeren. AUDIO-toets. Wanneer meerdere audiotracks uitgezonden worden, kunt u hiermee de taal van de uitzending kiezen. Toets GAME om direct de spelen te bereiken. Merkt op dat de spelen beschikbaar alleen in het Engels zijn. Toetsen die aan numerieke videorecorder worden gewijd: Rec om de lopende uitzending op te nemen Stop om de lopende lezing of registratie stop te zetten. Play om de lezing te lanceren of na een pauze te hernemen Slow om de lezing van de USB files te vertragen. FRW voor een terugkeer naar achteren (een opeenvolgende druk verhoogt de snelheid van de terugkeer). FFW voor een snel vooruitgaan. (een opeenvolgende druk verhoogt de snelheid van het doorspoelen) HH:MM niet op dit model in gebruik.

Technische bijstand: 04.264.86.68

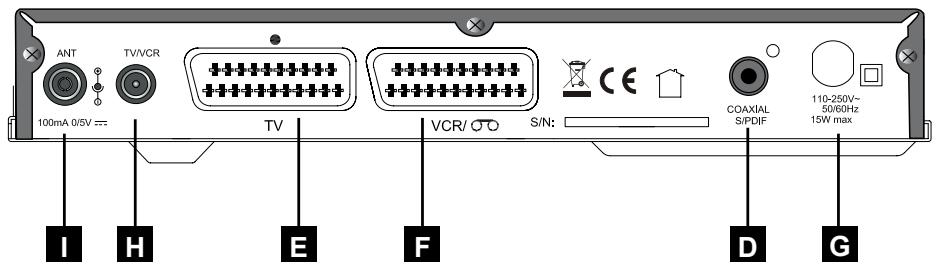

3 - Beschrijving van de adapter

USB port. Infraroodontvanger (detecteert het infraroodsignaal van de afstandsbediening). Statusindicator. Rood: in stand-by; groen: in werking. Digitaal audio output. Scartaansluiting TV. Om de adapter aan te sluiten op de televisie. Ingang/uitgang videorecorder. Wanneer u een tape bekijkt, krijgt de videorecorder automatisch de bovenhand over de adapter wanneer die in stand-by staat. Voeding netstroom. Poort voor hertz-antenne. Uitgang antenne, voor de televisie of videorecorder.

Technische bijstand: 04.264.86.68

4 - Dagelijks gebruik

Bij normaal gebruik gebruikt u enkel de volgende toetsen waarvan de functie in de voorgaande paragraaf werd beschreven : Toetsenom van kanaal te wisselen. Toets om het geluid te onderbreken en weer in te schakelen. Numerieke toetsen om rechtstreeks een kanaal te kiezen. OK-toets voor toegang tot de lijst TV-kanalen. Toets MENU/Video, Muziek, Fotos voor het lezen van multimediabestanden.

5 - De lijst kanalen personaliseren

U heeft verscheidene mogelijkheden om de lijst van kanalen te personaliseren. Met de eerste creëert u een lijst van favoriete kanalen. Bij de tweede verwijdert of verplaatst u bestaande kanalen. U kunt eveneens de kanalen per thema verenigen. A - Favoriete kanalen Selecteer de kanalen

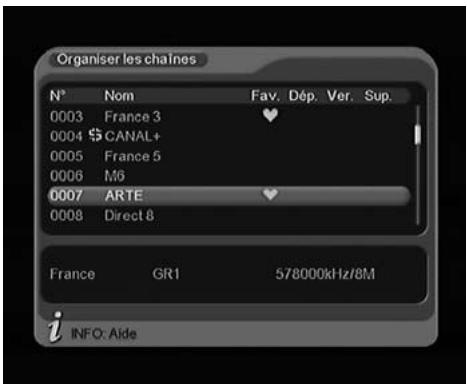

• Ga naar MENU / TNT / Kanalen / kanalen organiseren
• Kies met de pijltjestoetsen het kanaal dat u aan de lijst favorieten wil toevoegen.
• Druk op FAV-toets, er verschijnt een hartje na de naam van het kanaal.
• U kunt op dezelfde manier nog andere kanalen selecteren.
• Valideert uw selectie door OK.
• Verlaat alle menu’s met EXIT wanneer u uw selectie beëindigt heeft. Een favoriet kanaal oproepen Voor directe toegang tot uw favoriete kanalen, druk op de toets FAV en selecteert het kanaal zoals in de hoofdlijst. Technische bijstand: 04.264.86.68 B - De lijst van kanalen wijzigen Kanalen verwijderen

• Ga naar MENU / TNT / Kanalen / Kanalen organiseren voor het menu waar u de kanalen kunt bewerken.
• Met de pijlen kiest u het kanaal dat u wenst te verwijderen.
• Op de groene toets drukken, een kruis blijkt na de naam van het kanaal.
• U kunt op dezelfde manier nog andere kanalen selecteren.
• Drukt op OK wanneer u uw selectie hebt beëindigd.
• Er verschijnt een bevestiging, druk op gevolgd door OK.
• Verlaat het menu met EXIT. Kanalen verplaatsen
• Ga naar MENU / TNT / Kanalen / Kanalen organiseren voor het menu waar u de kanalen kunt bewerken.
• Met de pijlen kiest u het kanaal dat u wenst te verplaatsen.
• Op de rode toets drukken, pijlen blijken.
• Met de pijlen verplaatst u het kanaal naar zijn nieuwe positie.
• Druk op OK om de nieuwe plaats te bevestigen.
• Verlaat alle menu’s met EXIT wanneer u uw selectie beëindigt heeft. Opmerking: Het verplaatsen van een kanaal heeft geen invloed op zijn logisch nummer (LCN). Bijvoorbeeld, als u France 4 op de 4de plaats zet, behoudt het zijn nummer 14.

Technische bijstand: 04.264.86.68

Uw ZAPBOX adapter wordt geleverd met een geheime code (PIN): 0000. Met deze geheime code kunt u de toegang blokkeren tot bepaalde kanalen. We raden u aan deze code te wijzigen.

De geheime code wijzigen

• Ga naar MENU / TNT / Configuratie / Kinderslot.
• Op de lijn Oude code ingaan, typt de 4 cijfers van de huidige PIN-code (0000 bij fabrieksinstellingen)
• Op de lijn Nieuwe code ingaan, typt de 4 cijfers van uw nieuwe PIN-code
• Op de lijn Nieuwe code bevestigen, gaat opnieuw deze nieuwe PIN-code in, wat problemen te wijten aan een fout van beslag vermijdt. Een bericht Code veranderd blijkt kort in geval van succes. Noteer uw pincode zorgvuldig (bijvoorbeeld op het kasticket). Kanalen blokkeren
• Ga naar MENU / Kanalen / TV-kanalen.
• Druk op de blauwe toets.
• Met de pijlenkiest u het kanaal dat u wenst te blokkeren.
• Druk op OK, er verschijnt een hangslot na de naam van het kanaal.
• U kunt op dezelfde manier nog andere kanalen selecteren.
• Verlaat alle menu’s met EXIT wanneer u uw selectie beëindigt heeft.

7 - De adapter heropstarten

Het terugkeren naar de fabrieksinstellingen kan handig zijn als u de instellingen zodanig gewijzigd heeft zodat bepaalde functies niet meer werken. Door deze functie keert u terug naar een configuratie identiek aan die van een nieuw product. Al uw persoonlijke instellingen (favoriete kanalen, radio’s, enz) worden gewist.

Ga naar MENU / TNT / Weer-inwijding. Geef de geheime code op (standaard 0000). Bevestig door OK. Maak de adapter los van het net.

Technische bijstand: 04.264.86.68

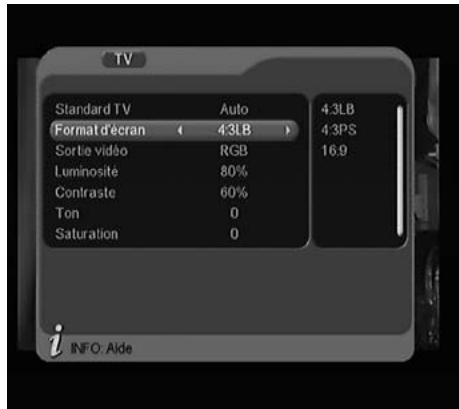

In MENU / TNT / Configuratie / TV vindt u verschillende opties. Op de regel Standaard TV, kunt u een videomodus selecteren. Behoud Auto. Via het menu Schermformaat kiest u tussen verschillende weergaven van programma’s in 4:3 en 16:9: Als u een 4:3-televisie heeft (normaal) :

• 4:3 PS Modus “Pan & Scan” 16:9-beelden worden weergegeven over het hele scherm, waarbij het uiterste linkse en rechtse deel verwijderd wordt.
• 4:3 LB Modus “LetterBox” 16:9-beelden worden in hun geheel weergegeven, met zwarte banden bovenaan en onderaan bas. U verliest dus niets van het beeld. Bij elk van deze twee weergaven worden 4:3-beelden normaal weergegeven over de gehele oppervlakte van het 4:3-scherm. Als u een 16:9-televisie heeft :
• 16:9 Automatische Modus. Als uw televisie correct werd ingesteld, wordt de 16:9-zoom automatisch geactiveerd in functie van de uitzending. De lijn Video output maakt het mogelijk om verschillende modes te kiezen, wij raden u aan om RGB te laten. De volgende lijnen maken het mogelijk om de klaarheid en de kleuren bij te sturen.

Naast de TV-kanalen, geeft het digitale spectrum ook de mogelijkheid radio uit te zenden. Merk op dat wanneer deze gebruiksaanwijzing geschreven werd, deze optie in Frankrijk niet ondersteund werd. Met een enkele druk op de TV/RAD-toets, activeert u de radio. Van daaruit krijgt u met de OK-toets een lijst van radio’s en ziet u niet langer beelden op het scherm. Technische bijstand: 04.264.86.68

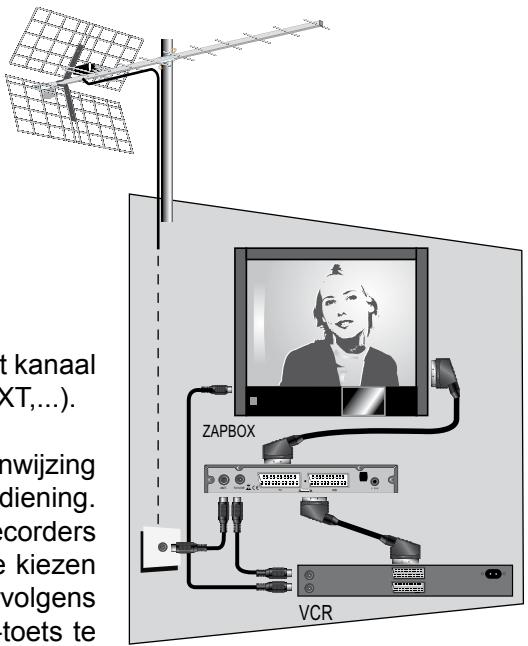

10 - Gebruik met een videorecorder

Sluit eenvoudig uw videorecorder aan op de VCR-scart van de adapter. Om een kanaal op te nemen, begint u met het kanaal te selecteren op uw televisie, zoals wanneer u naar dit kanaal wil kijken. Start vervolgens het opnemen op het kanaal AV van de videorecorder (0, AUX, EXT,...). ZAPBOX Indien nodig, raadpleeg de gebruiksaanwijzing van de videorecorder voor de juiste bediening. Ter informatie: bij de meeste videorecorders bereik je dit kanaal door kanaal 1 te kiezen 1 (TF1 op de harkantenne) en vervolgens door een of twee keer op de CH-toets te drukken. ANT. TV/VCR

VCR Om een tape te bekijken, plaatst u de adapter in stand-by en start eenvoudig de tape. De videorecorder krijgt automatisch de bovenhand over de adapter. Als dat niet het geval is, druk dan op de TV/VCR-toets op de afstandsbediening van uw videorecorder. Opmerking: Dit geldt eveneens voor DVD-recorders. HERINNERING: U KUNT NIET TEGELIJK EEN KANAAL BEKIJKEN EN EEN ANDER OPNEMEN.

11 - Programmateur d’enregistrements

U kunt tot 8 uitgestelde registraties programmeren. Om een registratie op een kanaal te programmeren, begint met dit kanaal zichtbaar maken door zijn nummer te typen, of door er te bereiken met de toets OK.

Technische bijstand: 04.264.86.68

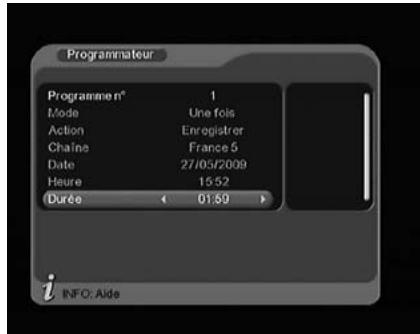

• Drukt op de toets TIMER.
• De lijn Programma n° legt u het eerste beschikbare programma voor (1 de eerste keer).
• Op de lijn Mode, kiest Eens met de pijlen , wat betekent dat u een enige gebeurtenis wilt programmeren.
• Kiest Dagelijks om een registratie te programmeren alle dagen aan hetzelfde uur of Wekelijks voor een registratie die elke donderdag avond plaatsvindt, bijvoorbeeld. Kiest NEE om een timer desactiveren zonder het te schrappen van de lijst.
• Op de lijn Actie, kiest VCR met de pijlen Kiest Registreren om een registratie op de externe hard schijf te programmeren.
• De lijn Kanaal, geeft het kanaal aan dat u bezig was om te kijken. U kunt nog het veranderen door te typen en door een ander kanaal te selecteren.
• Op de lijn Datum, gaat de te registreren emissiedatum in.
• Op de lijn Uur, gaat het uur van begin van de registratie in.
• Op de lijn Duur, gaat de duur van de registratie in (bv. 0130 voor een duur van een uur en half).
• Drukt op OK, een bericht deelt u mede dat de gegevens zich in geheugen registreren.
• Drukt op EXIT om van de mode programmering weg te gaan. Als u de actie “VCR” hebt gekozen, doet nu een programmering op uw videorecorder, opdat hij zijn AVkanaal (AUX, EXT,…) op hetzelfde moment registreert. Opgepast  : voor een correct fuctioneren van de programmator met sommige TV toestellen is het soms nodig om de EcoSCART functie uit te schakellen (zie einde §16 pagina 21)

Technische bijstand: 04.264.86.68

12 - Een kanaal opzoeken

Deze operatie kunt u uitvoeren wanneer u een kanaal verloren heeft of wanneer de operator nieuwe kanalen uitzendt.

• Ga naar MENU / TNT / Installatie / Automatisch zoeken.
• Het zoekmenu voor kanalen verschijnt en geeft de gevonden kanalen weer.

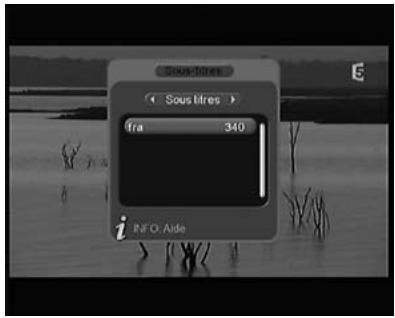

13 - Ondertiteling en teletekst

Sommige kanalen zenden ook teletekst uit (TF1, op het moment waarop deze gebruiksaanwijzing gedrukt werd). U opent deze optie als volgt:

• Druk op de TXT-toets en bevestig met OK.
• Druk op EXIT om teletekst te verlaten. Sommige uitzendingen worden ook ondertiteld. U krijgt toegang tot de ondertitels door een druk op de toets S-T, ga met de pijlen naar de regel Fra en bevestig met OK

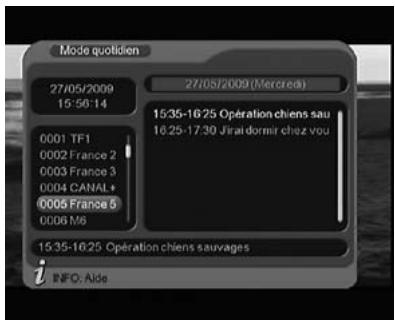

Druk op de EPG-toets om de elektronische programmagids te bekijken. Met de pijlen kunt u de kanalen selecteren. Het rechte deel zet de lopende en volgende uitzendingen op een lijst. In Frankrijk, verspreidt het merendeel van de kanalen slechts de beschrijving van de lopende uitzending en de volgende. Bepaalde kanalen (bv. NT1) verspreiden een gids op verschillende dagen. Voor meer informatie over de uitzending, drukt op de pijl om het venster van rechterkant te activeren, selecteert de uitzending van uw keus en drukt op de gele toets. De toetsen Bladzijde+/Bladzijde- maken het mogelijk om op de volgende dagen te varen. Door op de blauwe toets te drukken, gaat u direct de programmamaker in teneinde een uitgestelde registratie te programmeren. Denkt om de lijn Actie juist te regelen (VCR voor een registratie op een videorecorder, Registreren voor een registratie op een externe schijf). Technische bijstand: 04.264.86.68

Snelle beschrijving Deze paragraaf beschrijft op zeer snelle wijze de algemene werking. Het is belangrijk om de volgende paragrafen te lezen waar u alles zult vinden wat men moet kunnen om de port USB juist te gebruiken. Eens de harde schijf die op de port USB in voorgevel wordt aangesloten, kunt u een uitzending registreren door op de toets REC te drukken. Drukt op STOP om de registratie vast te stellen. U kunt uw registratie lezen vanaf MENU/Video, met een computer, of op een andere Zapbox EH-M2. De menu’s /Foto’s en /Muziek maken eveneens het mogelijk om de beelden zichtbaar te maken en naar de opgeslagen muzikale bestanden op de harde schijf te luisteren. Soort aanvaarde media

De port USB in voorgevel is voorzien om een externe harde schijf te ontvangen (in het Engels External Hard-disque, vandaar EH van de verwijzing van het apparaat). Als informatie, betekent M Monotuner, wat impliceert dat u geen kanaal kunt registreren en een ander ervan kijken. De externe schijf moet met het systeem FAT32 geformatteerd worden. Als een schijf niet wordt erkend (bericht van fout Afwezig Media USB), uw computer gebruikt om het formaat te controleren (klik recht/eigendommen in de onderzoeker van bestanden van Windows). Als uw schijf NTFS wordt geformatteerd, wat vrij frequent is, moet u een indeling FAT32 creëren die aan uw EH-M2 wordt gewijd. Uw Zapbox EH-M2 wordt hoofdzakelijk ontworpen om met externe harde schijven aan autonome voeding te werken, dat wil zeggen de schijven die u op de sector dank zij een gewijde voeding moet aansluiten. Gezien het grote aantal verschillende modellen, kunnen wij u geen werking met alle schijven garanderen, met inbegrip van het meest exotisch. Een minimale omwentelingssnelheid van 5400 omloop/minut is noodzakelijk. Als u een probleem met een bijzonder model ondervindt, aarzelt niet om met ons contact op te nemen om naar het model dat probleem zou vormen te informeren. Hoewel niet gegarandeerd, de werking met zelf-gevoed harde schijven, sleuTechnische bijstand: 04.264.86.68 tels USB, lezers MP3, en zelfs fototoestellen, vaak mogelijk zijn. Nog eens, onder de minimale voorwaarde om FAT32 geformatteerd te worden. Metronic gaat elke verantwoordelijkheid achteruit in geval van verlies van gegevens over de media te wijten aan een gebruik met de adapter TNT. Wij raden u aan om uw gegevens te beschermen eerst, en om een schijf alleen te wijden aan dit gebruik.

Een kanaal registreren Om de registratie van het kanaal dat u kijkt te starten, steunt eenvoudigweg op de toets REC van uw afstandsbediening. Is zich bewust van de volgende punten :

• Het is aan u te controleren om dat de steun van registratie een voldoende open ruimte bevat om uw registratie te bevatten. Over het algemeen kunt u op een behoefte aan 1,5 Go per uur van registratie rekenen. Eens de steun verzadigd, stopt de registratie.
• De registratie betreft alleen de hoofd video en audio van het kanaal. De aanvullende componenten zoals de ondertitels, de veelvoudige audiowegen, teletekst, enz worden niet opgeslagen.
• Wanneer u de registratie vaststelt, wordt een bestand aan het formaat .mpg in de lijst PVR van de steun gecreëerd. Dit bestand kan door uw zapbox EH-M2 vanaf het menu video gelezen worden, of door een computer. Het is niet mogelijk om de naam van de bestanden met uw zapbox te wijzigen, maar het is zeer goed met de computer mogelijk.
• De gecreëerde bestanden hebben een maximumomvang van 3,8Go. Derhalve als u een programma registreert dat meer dan drie uur ongeveer duurt, zal een tweede bestand gecreëerd worden. Bij de lezing, zal het transparant zijn aangezien de lezing van de volgende track automatisch start wanneer het eind van de lopende track is bereikt. Een registratie lezen

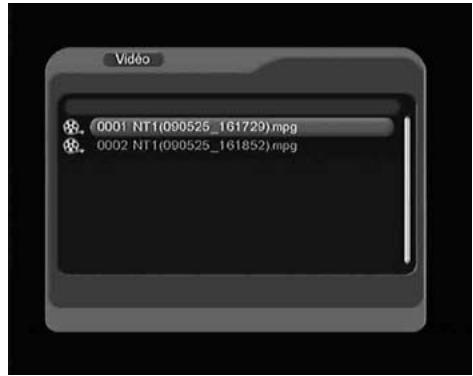

• Selecteert /0001 sda1 die de eenheid per gebrek is. Aantekening: Als u een schijf multi-indeling of verschillende media via een concentrator aansluit, zult u om onder verschillende eenheden hebben te kiezen.
• De lijst van de lijsten aanwezig op de schijf wordt op een lijst gezet, kiest de lijst PVR die de lijst van de registraties bevat.
• Selecteert de registratie met de pijlen en valideert door OK.
• Eens de lezing van de registratie beëindigd, gaat het apparaat automatisch tot de volgende registratie over. Drukt op STOP vervolgens 4 keer op EXIT om in mode TV terug te komen. Technische bijstand: 04.264.86.68 De schijf beheren

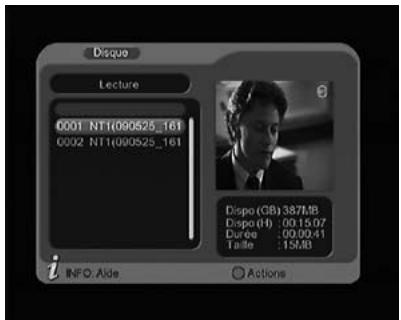

De menu Schijf maakt hoofdzakelijk het mogelijk om registraties uit te wissen. In dit menu, ziet u de lijst van de registraties van de lijst PVR blijken. Met de pijlen, kunt u een bestand selecteren, zijn omvang geeft zich aan, evenals de duur van de registratie. De rode, groene en blauwe toetsen laten u toe om verschillende modes te selecteren :

• Kort overzicht (rode toets). In deze mode, die de mode per gebrek is wanneer u het menu ingaat, start een druk op de toets OK de lezing van het bestand dat in het venster van rechterkant wordt geselecteerd.
• Uitwissen (groene toets). In deze mode, schaft een druk op de toets OK de registratie af (na bevestiging van uw kant).
• Lezing (gele toets). In deze mode, start een druk op de toets OK de lezing in vol scherm, zoals in het menu/Video. Als u een schijf aansluit die verschillende indelingen FAT32 bevat, kunt u kiezen op welke het apparaat zal registreren door op de toets PREV, vanaf de mode TV te drukken. De lijst van de verenigbare indelingen wordt u ingediend, kiest die die u wilt, valideert door OK en bevestigt uw keus. Lire un contenu multimédia. Een multimediainhoud lezen Behalve de registraties gedaan door het apparaat zelf, kunt u video’s opgeslagen op de schijf USB lezen. De toegang tot deze inhoud komt door het MENU /Video tot stand, op dezelfde wijze als uitgelegd in de paragraaf “een registratie lezen” (bladzijde 19). Het merendeel van de bestanden .AVI of .MPG wordt gedragen. Op dezelfde wijze, zijn de foto’s toegankelijk door het MENU/Fotos. Eens dat u een foto met de toets OK hebt geselecteerd, kunt u de volgende foto’s met de toets NEXT zichtbaar maken. Uw EH-M2 maakt eveneens het mogelijk om de muzikale bestanden door het MENU/Muziek te lezen.

Technische bijstand: 04.264.86.68

16 - ecoSCART functie

Parameters van de ecoSCART functie. Dankzij EcoSCART gaat uw adaptator automatisch aan en uit samen met uw TV toestel. Deze technologie streeft naar twee doelen:

1 - De adaptator systematisch uitschakellen als het niet in gebruik hoort te zijn,

om stroomverbruik te verminderen.

2 - De adaptator automatisch aanschakellen op het goede moment en zo een

automatisch doorgang naar scart gebruik voor de TV in te zetten. Nota: het correct gebruik van ecoSCART gaat ervan uit dat de adaptator onmiddellijk aan uw TV toestel met een scrat kabel is verbonden. Tijdregeling van ecoSCART. De ecoSCART functie is vooral nuttig met TV toestellen die aan gaan als men op een numerische toets drukt (bv toets 1). Eenmaal aan zal de TV niet onmiddellijk in scart mode (AV, EXT…) starten maar zal overgaan naar deze mode als de adaptator aangaat. Er is een zeker tijdsperk tussen het moment waarop het TV toestel aangaat en het moment waarop hij in staat is de adaptator’s aangaan te herkennen. Dit is de reden waarvoor we hebben gekozen om een tijdperk van 4 seconden in te zetten als basis regeling. Waneer de EHM2 adaptator het aangaan van het TV toestel detecteert, flikkert het gedurende 4 seconden en stuurt daarna een controle signaal aan het TV toestel. Als uw toestel snel is kunt U dit tijdperk verminderen. Mocht hij trager zijn, zult U het ecoSCART tijdperk moeten verlengen op de volgende manier:

ga naar menu/ TNT/instellingen/systeem ga naar de lijn ecoSCART met de neer pijl . Druk op de rechter pijl om naar de rechter venster te gaan. Kies een groter tijdperk (bijvoorbeeld 8sec) met de pijl en valideer met OK Druk 4 maal op EXIT om weg te gaan en te bewaren. Hoewel ecoSCART met de imens grote meerderheid van TV toestellen werkt, kan het gebeuren dat deze niet samen wilt werken met uw toestel. Dan is het beter deze te verwijderen op de volgende manier :

ga naar menu/ TNT/instellingen/systeem. ga naar de lijn ecoSCART met de neer pijl . Druk op de rechter pijl om naar de rechter venster te gaan. Kies NEE met de pijl en valideer met OK Druk 4 maal op EXIT om weg te gaan en te bewaren. Technische bijstand: 04.264.86.68

17 - nuttige toebehoren

Om uw EHM2 installatie compleet te maken bestaan er binnen het METRONIC gamma toebehoren compatibel met uw EHM2 adaptator zoals - draagbare harde schijven om altijd uw foto’s en films bij U te hebben. - Of ons gamma universele afstandsbedieningen evolution 4 - ZAP 6 Learning (495336) laat U toe om alle toetsen van uw originele afstandsbediening te leren.

18 - in geval van gebruiksproblemen

De adaptator gaat niet aan of uit op het gewenst ogenblik. verander het tijdperk van de ecoSCART functie in het menu/TNT/instellingen/ systeem als geen tijdperk correct werkt, kies dan NEE Sommige zenders werken niet meer. druk 3 seconden op de blauwe SOS toets om een nieuwe opzoek uit te voeren. Opnames gebeuren niet correct sluit de ecoSCART functie af (zie einde§16 pagina21) Waarom toont het apparaat USB Media afwezig al is het aangesloten? het apparaat heet een zeket tijdperk nodig om een aangesloten media te analyseren. Tot enkele minuten voor omvangrijke schijven. Probeer wat later opnieuw. Als de Harde schijf een licht aanduider bezit stopt deze meestal te flikkeren als de analyse voorbij is.

Technische bijstand: 04.264.86.68

16 - In geval van probleem van ontvangst

Om u te helpen uw probleem op te lossen, is het raadzaam u te informeren over de positie van de digitale zenders en de gebruikte UHF-kanalen.

Belangrijk: bij problemen met de digitale terrestrische ontvangst, is het van belang zo precies mogelijk uw probleem te omschrijven: In functie van het type probleem dat u heeft, geeft de onderstaande tabel een mogelijke oorzaak en een of meerdere oplossingen die u na elkaar kunt proberen. Probleem Mogelijke oorzaak Oplossing(en) U ontvangt de analoge kanalen zonder probleem, maar geen enkel digitaal kanaal Uw antenne wijst naar een analoge zender, maar de digitale kanalen worden uitgezonden door een andere zender. Wijzig de richting van uw antenne (zie paragraaf 1B blz 7).. U ontvangt de analoge kanalen zonder probleem, maar geen enkel digitaal kanaal. U woont in een appartement Uw gezamenlijk antennesysteem is niet geschikt voor digitale ontvangst. Contacteer uw huisbaas of syndicus. U ontvangt de analoge kanalen zonder probleem, maar geen enkel digitaal kanaal. Uw regio ligt nog niet in het bereik van de digitale ontvangst. Er is geen onmiddellijke oplossing, wacht tot uw zone wel binnen het bereik komt. U ontvangt bepaalde digitale kanalen correct, maar andere ontvangt u slecht of helemaal niet. Op de kanalen die u wel ontvangt, is de kwaliteit niet erg hoog. Ook analoog is uw beeld niet perfect.. U bevindt zich erg ver van de zender.

versterker op een mast.

3 - Koop een sterkere

Technische bijstand: 04.264.86.68

Probleem Mogelijke oorzaak Oplossing(en) U ontvangt alle digitale kanalen, maar de ontvangst wordt verstoord op bepaalde momenten (bijvoorbeeld wanneer een elektrisch toestel ingeschakeld wordt). U wordt gehinderd door storingen

televisiekabel tussen de TV en de terminal door een verstevigde en geïsoleerde kabel.

accessoires (verdeler, afleider) door geïsoleerde producten.

3 - Vervang de kabel

tussen de antenne en het stopcontact. U ontvangt bepaalde multiplexen (bepaalde kanalen) maar andere worden verstoord of ontvangt u niet. U heeft last van echo’s.

richting van de antenne.

2 - Vervang de antenne

door een nieuwe met sterkere antiechoroosters. U ontvangt bepaalde multiplexen (bepaalde kanalen) maar de kanalen boven 60 worden verstoord of ontvangt u niet. Uw antenne ontvangt de hoogste UHFband niet. Koop een antenne die het hele UHF-spectrum ontvangt. U ontvangt de kanalen tussen 21 en 35, maar niet die tussen 36 en 69 (of andersom). Uw antenne ontvangt slechts een deel van de UHF-band. Koop een antenne die voorzien is voor het ganse UHF-spectrum. Uw ontvangst is meestal correct, maar ze wordt verstoord bij regen of op schijnbaar willekeurige momenten. U bevindt zich in de grens van het bereik. Koop een sterkere antenne. Wat is een verstoorde digitale ontvangst? Bij digitale ontvangst doen zich storingen voor in de vorm van een bevroren beeld, geheel of gedeeltelijk, een “mozaïekeffect” op het beeld, of ook nog een onderbreking van het geluid, of vreemde geluiden bovenop het gewone geluid. Ontvangst met een interne antenne?

De uitzendinstellingen gebruikt in Frankrijk zijn niet geschikt voor draagbare ontvangst, dus met een interne antenne. Toch is het mogelijk met een interne antenne correcte ontvangst te krijgen als u zich dicht genoeg bij de zender bevindt. Toch is het bij draagbare ontvangst erg moeilijk omgevingsgeluiden uit te schakelen (draadloze telefoons, stofzuigers,...). Het is dus normaal dat de ontvangst af en toe verstoord wordt. Technische bijstand: 04.264.86.68

Adapter Toestel waarmee DTT-kanalen duidelijk ontvangen kunnen worden. Terminal Eindtoestel voor communicatie. Deze adapter is een digitale Analoog Aard van de signalen gebruikt voor de terrestrische televisie sinds het midden van de 20ste eeuw. Met de komst van digitaal zal het analoge signaal verdwijnen rond 2011 Kanaal Nummer gegeven aan een Frequentie. In UHF worden de kanalen genummerd van 21 tot 69. Zender Mast beladen met antennes die de kanalen doorzendt (digitaal en analoog) en waarnaar de harkantenne gericht moet worden. OPGELET: niet elke zender zendt alle beschikbare kanalen uit. EPG Elektronische Programmagids. FTA Gratis ether. Van het Engels Free-To-Air. Uw terminal kan alle terrestrische digitale kanalen ontvangen en alleen deze Multiplex Wat terrestrisch betreft, het geheel van kanalen uitgezonden op dezelfde frequentie, hetzelfde bereik. Opmerking: De lijst van zenders tot nu toe werd opgenomen op het einde van deze gebruiksaanwijzing. Digitaal Aard van de signalen gebruikt bij moderne uitzendingen. In vergelijking met analoog laat digitaal toe het spectrum (geheel van beschikbare frequenties) minder te belasten. Met een continue bandbreedte, laat digitaal toe meer kanalen uit te zenden dan analoog. De digitale kanalen bestaan reeds enkele jaren via de kabel en de satelliet. Op termijn zal deze vorm de analoge en terrestrische uitzendingen gaan vervangen. Opgelet: hetzelfde kanaal (vb TF1) kan zowel analoog als digitaal uitgezonden worden. Polarisatie Oriëntatie van de golf uitgezonden door de zender. Het grootste deel van de UHF-uitzendingen is horizontaal. De takken van uw hark moeten dus horizontaal staan. Terrestrisch Waar het ons aanbelangt, betreft dit uitzendingen via de ether, in tegenstelling tot de “kabel” of “satelliet” DTT

Digitale Terrestrische Televisie. Technische bijstand: 04.264.86.68

ASSISTENTIE EN ADVIES

Ondanks de zorg die we besteedden aan het vervaardigen van onze producten en de realisatie van deze gebruiksaanwijzing, hebt u misschien toch problemen ondervonden. Aarzel niet contact met ons op te nemen, onze specialisten staan klaar om u te helpen : Technische hulp: 04/264.86.68 van maandag tot vrijdag van 8:30u tot 12u / 13u tot 18u U kunt ons ook een e-mail sturen op het volgende adres: hotline@metronic.com

• BELANGRIJK: in de onderwerpregel van uw bericht moet het woord METRONIC voorkomen. Zorg dat u de volgende informatie bij de hand heeft VOOR UW OPROEP : model van de adapter: ZAPBOX EH-M2 (441537) Teneinde onze producten voortdurend te kunnen verbeteren, verzoeken we u vriendelijk ons de kwaliteitsvragenlijst terug te sturen (de portkosten worden op eenvoudig verzoek terugbetaald). Als u ons de vragenlijst op het einde van deze gebruiksaanwijzing terugstuurt, heeft u recht op drie extra maanden garantie (uitsluitend onderdelen). Dit logo betekent dat gebruikte apparaten niet bij het gewone huisvuil gevoegd mogen worden. De gevaarlijke stoffen die het wellicht bevat kunnen schadelijk zijn voor de gezondheid en het milieu. Laat het toestel door uw verdeler ophalen of maak gebruik van de selectieve ophaling in uw gemeente.

Technische bijstand: 04.264.86.68

Naam Adres Postcode Stad Datum aankoop Plaats aankoop Naam winkel Ontvangt u de digitale kanalen correct? Hebt u wijzigingen moeten aanbrengen aan uw antenne om digitale kanalen te ontvangen? ndien ja, hebt u de hulp ingeroepen van een installateur? Hebt u gebruik gemaakt van de telefonische dienst van METRONIC? Indien ja, bent u tevreden over deze dienst?

nee Bent u in het algemeen tevreden over uw aankoop?

nee Is de gebruiksaanwijzing goed opgebouwd om uw DVB-Tontvanger te installeren? Welke wijzigingen ziet u graag gebeuren?

erug te sturen aan SAV BENELOM, Rue du Tige, 13/23, 4040 Herstal Technische bijstand: 04.264.86.68

GARANTIECERTIFICAAT De terminal ZAPBOX EH-M2 heeft een garantie voor onderdelen en arbeidskosten. Bij defect zijn de transportkosten heen voor rekening van de klant, de transportkosten retour zijn voor onze rekening. Om geldig te zijn moet het garantiebewijs correct ingevuld zijn en teruggestuurd worden vergezeld van een kopie van de factuur of het kasticket. Materiaalreferentie: ZAPBOX EH-M2 (441537) Datum aankoop : Serienummer : Terug te zenden aan SAV BENELOM, Rue du Tige, 13/23, 4040 Herstal Stuur nooit een toestel op zonder vooraf een akkoord voor terugzending verkregen te hebben.
