MANUALE UTENTE ZAPBOX EH-M2 METRONIC

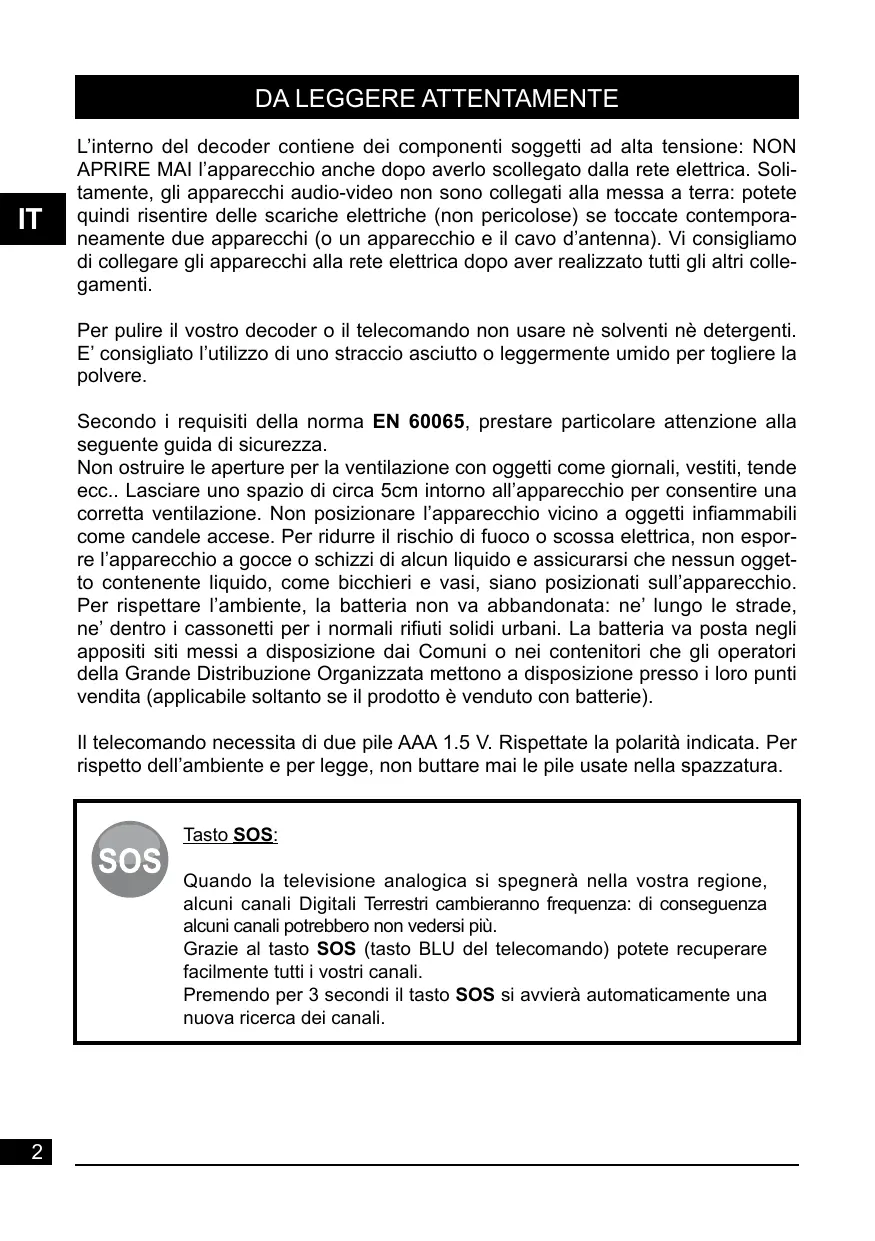

L’interno del decoder contiene dei componenti soggetti ad alta tensione: NON APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli apparecchi audio-video non sono collegati alla messa a terra: potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d’antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti gli altri collegamenti. Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti. E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere. Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio. Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo le strade, ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto è venduto con batterie). Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispetto dell’ambiente e per legge, non buttare mai le pile usate nella spazzatura. Tasto SOS: Quando la televisione analogica si spegnerà nella vostra regione, alcuni canali Digitali Terrestri cambieranno frequenza: di conseguenza alcuni canali potrebbero non vedersi più. Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare facilmente tutti i vostri canali. Premendo per 3 secondi il tasto SOS si avvierà automaticamente una nuova ricerca dei canali.

Il decoder EH-M2 è il primo ad integrare la tecnologia ecoSCART. Grazie a questa tecnologia il vostro decoder si accende e si spegne in base allo stato del televisore. Da recenti studi emerge il fatto che molti utenti spengono il televisore ma lasciano il decoder digitale terrestre acceso. Metronic ha dunque creato ecoSCART che consente di fare delle sostanziali economie di energia (diverse dozzine di kWh all’anno). Inoltre, grazie ad un controllo intelligente dell’ingresso scart del televisore, non dovrete più chiedervi se accendere prima la TV o il decoder perché ecoSCART si occupa di tutto.

La programmazione del decoder si fa usando i menu. Per facilitare la lettura del presente manuale, presenteremo l’accesso ai menu sotto questa forma: MENU / menu / sotto menu Ad esempio, quando leggerete: - Premere MENU / DTT / Canali / Organiz. canali Significa: - Premere il tasto MENU del telecomando per accedere al menu principale - Premere i tasti 56per selezionare il menu DTT - Premere il tasto OK per convalidare - Premere i tasti 56per selezionare il menu Canali - Premere OK per convalidare. - Premere i tasti 56per selezionare il menu Organiz. canali - Premere OK per convalidare. Noterete che le parole in grassetto corrispondono alle parole dei menu del decoder

1 Installazione p. 5 2 Descrizione del telecomando p. 8 3 Descrizione del decoder p. 9 4 Utilizzo quotidiano p. 10 5 Personalizzare la lista dei canali p. 10 6 Blocco genitori e modifica password p. 12 7 Resettare il decoder (reset) p. 13

Impostazioni TV 9 Radio

p. 13 p. 13 10 Registrazioni p. 14 11 Programmazione della registrazione (timer) p. 15 12 Ricerca canali p. 16 13 Sottotitoli e televideo p. 16 14 EPG p. 16 15 Lettore / Registratore digitale p. 17 16 Ecoscart p. 20 17 In caso di problemi di ricezione p. 21 Certificato di garanzia p. 23

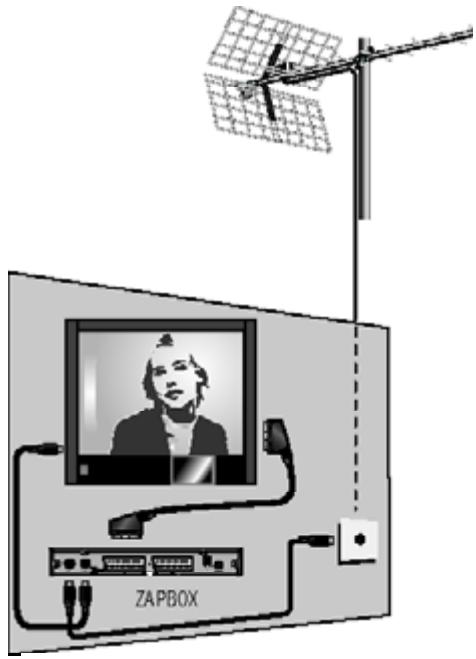

a - Installazione semplificata Con il decoder staccato dalla rete elettrica, collegare direttamente l’antenna da tetto all’ingresso ANT (D a pagina 9) del decoder. Collegare decoder e televisore tramite un cavo d’antenna maschio / femmina. Questo cavo vi consentirà di continuare a ricevere i canali analogici terrestri. L’assenza di questo cavo non influisce sul corretto funzionamento del decoder. Collegare, mediante cavo scart, il televisore all’uscita SCART TV del decoder. Accendere il televisore, quindi collegare il decoder alla rete elettrica.

La spia verde si accenderà sul display del decoder e lo schermo del televisore visualizzerà un menu di selezione lingue. Se così non fosse, verificare i collegamenti del cavo SCART e/o forzare la modalità A/V o EXT del televisore (riportarsi al manuale d’uso del vostro televisore). Selezionare la lingua usando i tasti 56 quindi confermare con OK. La ricerca automatica dei canali inizierà. Una volta finita, il decoder visualizza il primo canale: l’installazione è finita. Potete infine collegare al decoder un dispositivo VCR o DVD-R all’uscita SCART VCR. Se la ricerca canali non ha trovato nessun canale (o pochi), significa che probabilmente bisogna migliorare l’impianto d’antenna (vedere paragrafo successivo). Se nessun canale è stato trovato dopo l’intervento sull’impianto significa che, probabilmente, la vostra zona non è ancora coperta dal digitale terrestre (verificare su www.dgtvi.it).

b - Orientamento / puntamento dell’antenna da tetto Se durante la ricerca automatica non sono stati trovati canali (o pochissimi), probabilmente l’antenna da tetto è puntata verso un ripetitore che trasmette solamente in analogico. Se, invece, siete certi che la vostra zona è coperta dal digitale terrestre, probabilmente le trasmissioni digitali vengono trasmesse da un altro ripetitore. E’ necessario quindi, modificare l’orientamento della vostra antenna da tetto. Distingueremo due casi a seconda se siete a conoscenza o meno di un numero di canale UHF/VHF sul quale dovreste ricevere dei canali digitali terrestri. Caso n°1: Conoscete almeno un numero di canale UHF (compreso tra 21 e 69) o VHF (compreso tra 5 e 15) che trasmette in digitale terrestre nella vostra regione.

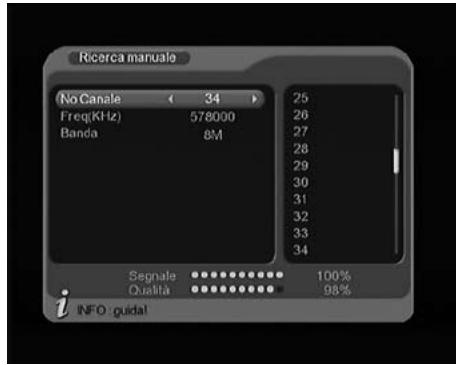

• Premere MENU / DTT / Installazione / Ricerca manuale. Se richiesto immettere la password (0000 in uscita di fabbrica).
• Sulla riga No canale, scegliere il canale che conoscete, usando i tasti 34.
• Aspettare qualche secondo e osservare le righe di Segnale e Qualità.

• Girare l’antenna per massimizzare i valori. Quando sarete vicini al ripetitore, deve aumentare la Qualità. Una Qualità del 65% è il minimo per avere un’immagine stabile. Se tale valore non aumenta mai, significa che il numero del canale UHF o VHF selezionato non è esatto, oppure che l’emissione dal ripetitore è troppo lontana.
• Una volta raggiunto il livello massimo di ricezione, fissare definitivamente l’antenna da tetto.
• Avviare una ricerca automatica: MENU / DTT / Installazione / Ricerca Auto. Se richiesto, immettere la password (0000 in uscita di fabbrica).
• Attendere che il decoder termini la ricerca e che salvi i canali in memoria.
• L’installazione è terminata.

Caso n°2 Ricevete i canali analogici ma non avete nessuna idea di quello che potete ricevere in digitale terrestre. Oppure, siete certi che potete ricevere il digitale terrestre, ma non conoscete i canali UHF o VHF di trasmissione.

• Procurarsi un’antenna da tetto UHF con un buon guadagno (almeno 15dB) e collegare il cavo d’antenna direttamente all’ingresso ANT del decoder. Orientare la nuova antenna nella stessa direzione della vecchia e lanciare una ricerca automatica dei canali (MENU / DTT / Installazione / Ricerca Auto).
• Se trovate dei canali che non avete trovato con la vecchia antenna, sostituire le antenne.
• In caso contrario: girare la nuova antenna di 1/8 di giro e lanciare una nuova ricerca automatica. Finchè non si ricevono canali, continuare a girare la nuova antenna di 1/8 di giro e lanciare una ricerca automatica ogni volta. Dovreste finire per trovare dei canali.
• Sintonizzarsi su uno dei canali trovati, quindi premere 2 volte il tasto del telecomando per visualizzare gli indicatori di Qualità e Segnale. Girare l’antenna per massimizzare i valori. Una volta raggiunti i valori massimi, fissare definitivamente la nuova antenna. Lanciare infine una nuova ricerca automatica.

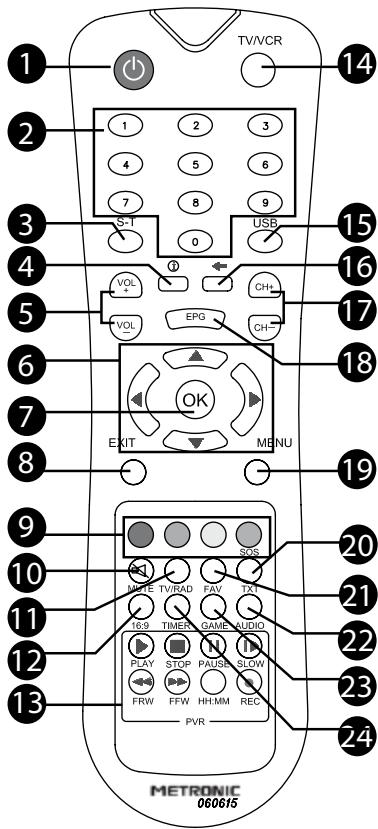

2 - Descrizione del telecomando

Tastiera numerica. Nell’ uso normale vi permette di digitare il numero del canale che si vuole vedere. Nel menu vi permette di inserire valori numerici.

Tasto S-T. Per attivare o disattivare i sottotitoli (DVB- se trasmessi).

Tasti VOL+ / VOL- : per regolare il volume.

Tasto OK: per convalidare le scelte nei menu. Fuori dal menu : permette di visualizzare l’elenco dei canali.

Tasto (info): premendo una volta, appariranno delle informazioni sul programma in corso e quello successivo (nome, trasmissione in corso, prossimo programma). Premendo una seconda volta compariranno le caratteristiche tecniche ed il livello del segnale del canale. Tasti direzionali. Nei menu permettono di modificare diversi parametri. e di passare da una riga all’altra. Tasto EXIT: per uscire dai menu. Tasti colorati utilizzati in alcuni menu. Premendo Il tasto BLU (SOS) per 3 secondi si cancellerà l’attuale lista canali e il decoder effettuerà una nuova scansione automatica.

Tasto on/off Tasto TV/RAD: per commutare sul modo radio o, al contrario, tornare al modo TV Tasti dedicati al videoregistratore digitale : - REC: per registrare la trasmissione in corso - STOP: per fermare la registrazione o la riproduzione in corso - PLAY: per lanciare la riproduzione o riprendere la lettura dopo una pausa. - FRW: per il rewind (premendo più volte sul tasto aumenta la velocità del rewind). - FFW: per il fast forward (premendo più volte sul tasto aumenta la velocità del fast forward). - PAUSE: per mettere in pausa la riproduzione in corso - SLOW: per lanciare la riproduzione a rallentatore - HH:MM: non utilizzato su questo modello.

Tasto TV/VCR: Per forzare il passaggio del segnale dalla scart VCR alla scart TV (utilizzato per visualizzare le registrazioni da VCR).

Tasto USB . Per accedere direttamente alla lista delle registrazioni presenti sul supporto USB.

Tasti CH+ / CH-. Per cambiare canale.

Tasto MENU: per accedere al menu principale e ai sottomenu.

Tasto GAME: per accedere direttamente ai giochi (poi premere 1 volta il tasto OK). Tasto . Permette di tornare all’ultimo canale visualizzato. Tasto EPG (guida elettronica ai programmi). Fa comparire il programma in corso e il programma successivo: informazioni disponibili solamente se trasmesse dal canale. Tasto TXT. Per accedere al televideo (se trasmesso). Tasto FAV. Accede all’elenco dei canali preferiti. Tasto AUDIO: permette di scegliere la lingua della trasmissione (solamente se trasmesse). Inoltre permette di selezionare il canale audio in uscita: centrale, destro o sinistro. Tasto TIMER: per accedere direttamente alla programmazione delle registrazioni.

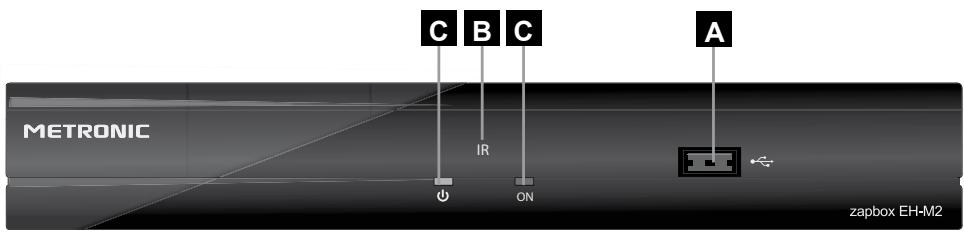

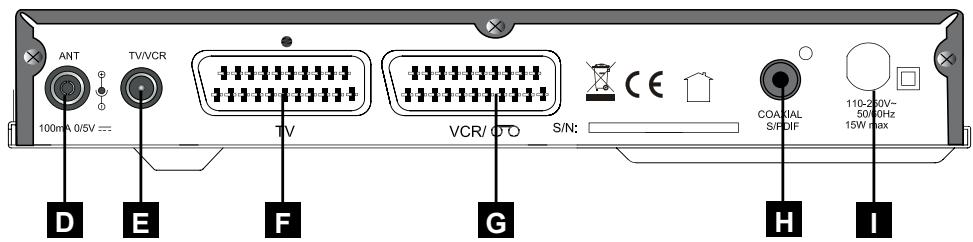

3 - Descrizione del decoder

Ricevitore del telecomando.

Uscita TV/VCR. Per collegare l’antenna alla TV.

Uscita SCART TV. Per collegare il decoder alla TV.

G SCART VCR. Per collegare un videoregistratore. Quando si guarda una videocassetta, il videoregistratore prende automaticamente la precedenza sul decoder.

Uscita audio digitale

Alimentazione elettrica. C B C

4 - Utilizzo quotidiano

Per l’uso normale, utilizzerete solamente i seguenti tasti del telecomando (funzioni spiegate a pagina 8).

• Tasti CH+ / CH- per cambiare canale.
• Tasti VOL+ / VOL- per modificare il volume.
• Tasto per togliere l’audio.
• Tasti numerici per digitare il numero di un canale.
• Tasto OK per accedere alla lista canali.
• Tasto EPG per accedere alla guida programmi
• Tasto USB per accedere alla lista delle registrazioni presenti sul supporto USB.

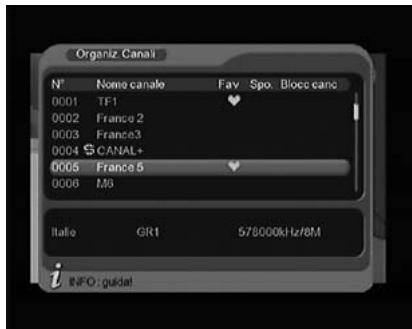

5 - Personalizzare la lista canali

Ci sono diverse possibilità per personalizzare la lista canali. La prima consiste nel creare una lista canali favoriti. La seconda, nel cancellare o spostare dei canali esistenti. Potete anche raggruppare i canali per temi. a - Lista canali favoriti Selezionare i canali:

Premere MENU/ DTT / Canali / Organiz. canali. Usando i tasti 65 selezionare il canale che volete collocare nella lista favoriti. Premere il tasto ROSSO del telecomando: un cuore compare dopo il nome del canale. Potete così selezionare diversi canali. Premere EXIT per uscire. Visualizzare i canali favoriti:

• Premendo il tasto FAV del telecomando, si visualizzerà la lista Favoriti. Usare i tasti 65 per passare da un canale favorito all’altro.

b - Modificare la lista canali Cancellare un canale:

• Premere MENU / DTT / Canali / Organiz. canali.
• Usando i tasti 56 selezionare il canale da cancellare.
• Premere i tasto BLU del telecomando: una croce compare dopo il nome del canale.
• Potete così selezionare più canali.
• Finita la selezione, premere il tasto EXIT per confermare.
• Nel menu di conferma premere 3per selezionare Sì, quindi premere OK.
• Premere EXIT per uscire dai menu.

Spostare un canale: Per spostare i canali all’interno della memoria è necessario disattivare l’opzione LCN (numerazione automatica dei canali) che crea automaticamente la disposizione dei canali in memoria impostando il numero e bloccando lo spostamento.

• Premere MENU / DTT / Configurazione / Setup.
• Usando i tasti 56 spostarsi sulla riga LCN e premere i tasti 34 per selezionare OFF.
• Premere il tasto OK per salvare l’impostazione ed il tasto EXIT per lasciare il menu. A questo punto è possibile procedere allo spostamento manuale dei canali in memoria:
• Premere MENU / DTT / Canali / Organiz. canali.
• Usando i tasti 56 selezionare il canale da spostare.
• Premere con il tasto VERDE: una freccia compare dopo il nome del canale.
• Usando i tasti 56 spostare il cursore verso la sua nuova posizione.
• Premere il tasto OK per confermare la nuova posizione.
• Finita l’operazione premere il tasto EXIT per uscire dal menu e salvare i cambiamenti.

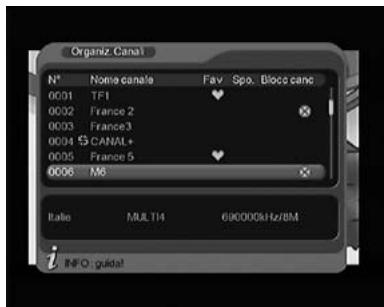

Rinominare un canale:

• Premere MENU / DTT / Canali / Organiz. canali.
• Usando i tasti 56 selezionare il canale da rinominare.
• Premere il tasto 4 per accedere alla tastiera di modifica.
• Utilizzare i tasti numerici del telecomando per selezionare le lettere desiderate e comporre il nuovo nome.
• Premere il tasto OK per salvare ed il tasto EXIT per lasciare il menu.

6 - Blocco genitori e modifica password

Il decoder viene consegnato con una password preimpostata (0000) che permette di bloccare i canali di cui volete impedirne l’accesso o per proteggere la configurazione del decoder. Bloccare un canale

Premere MENU / DTT / Canali / Organizzare canali. Usando i tasti 56 selezionare il canale da bloccare. Premere il tasto GIALLO del telecomando. Immettere la password (0000 in uscita di fabbrica): un lucchetto compare dopo il nome del canale.

• Potete così bloccare più canali.
• Finita la selezione premere il tasto EXIT per uscire dal menu e salvare i cambiamenti. Per visualizzare il canale bloccato il decoder richiederà di immettere la password. Modificare la password

Premere MENU / DTT / Configurazione / Blocco genitori Digitare la Password attuale (0000 in uscita di fabbrica). Digitare la Nuova password Digitare ancora la nuova password (Conferma password): apparirà la scritta Password modificata.

• Premere più volte il tasto EXIT per uscire dai menu.

ATTENZIONE: prendere nota della nuova password !

7 - Resettare il decoder (reset)

Il reset di fabbrica può essere utile se avete modificato le impostazioni del decoder e alcune funzioni non rispondono correttamente. Resettando il decoder, tornerete ad una configurazione di fabbrica (quella del prodotto nuovo). Tutte le personalizzazioni (canali favoriti, radio, etc…) verranno perse.

• Premere MENU / DTT / Ripristino impost. fabbr.
• Digitare la password (0000 in uscita di fabbrica).
• Convalidare selezionando Si’ e premere OK sul telecomando. Il decoder si riavvierà automaticamente tornando alla pagina di selezione della lingua (vedasi pag. 5).

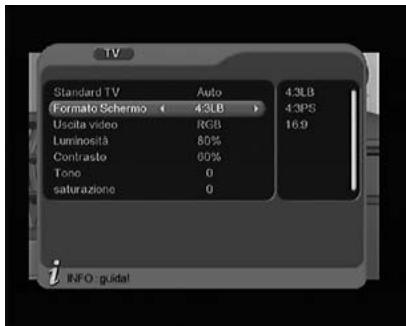

In MENU / DTT / Configurazione / TV, sono raggruppate le varie funzioni relative alle impostazioni TV. Selezionare la voce desiderata usando i tasti 56e modificare i valori usando i tasti34. - Sulla riga Standard TV: selezionare PAL, NTSC o AUTO (PAL è lo standard europeo). - Sulla riga Formato schermo potete scegliere differenti visualizzazioni dello schermo: 16:9, oppure 4:3 PS (PAN SCAN) o 4:3 LB (LETTER BOX). - Sulla riga Uscita video: selezionare RGB, CVBS, YUV o S-VIDEO a seconda della vostra TV. - Le righe successive consentono la regolazione di Luminosità, Contrasto, Tono e Saturazione.

Oltre ai canali TV, il digitale terrestre permette di ricevere le radio digitali. Premendo il tasto TV/RAD entrerete nella modalità radio. Premendo OK, comparirà la lista dei canali radio in memoria. Non ci sono più immagini sullo schermo tranne che il logo Metronic. E’ possibile modificare la lista canali radio esattamente come quella TV (vedasi paragrafo 5, pag.10).

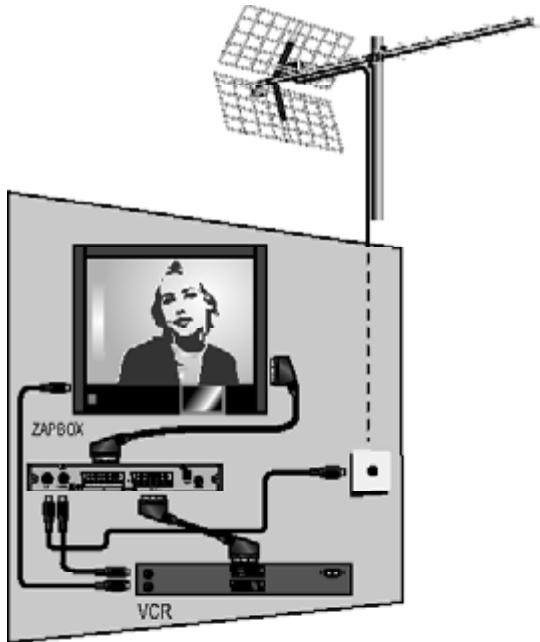

Collegare il vostro videoregistratore all’uscita SCART VCR del decoder. Registrazione: Per registrare un canale, bisogna visualizzarlo sullo schermo. Lanciare allora la registrazione sul canale AV del videoregistratore (0, AV, EXT…). In caso di necessità, riportarsi al manuale d’uso del VCR. Riproduzione: Per guardare una videocassetta, mettere il decoder in stand-by, quindi lanciare la lettura. Il videoregistratore prenderà automaticamente la precedenza sul decoder. Se così non fosse, premere sul tasto TV/VCR del telecomando del videoregistratore. Nota: lo stesso vale per i DVD-R IMPORTANTE: non si puo’ guardare un canale digitale e registrare un altro canale digitale conteporaneamente. Per informazione, esiste nella gamma Metronic un decoder doppio tuner che consente di registrare e guardare 2 canali digitali terrestri diversi.

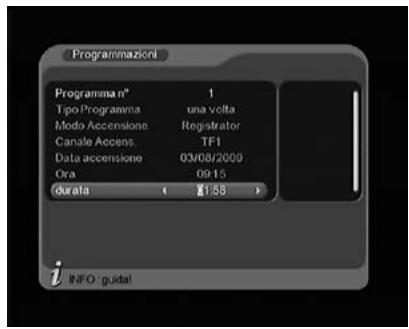

11 - Programmazione della registrazione (timer):

Potete programmare fino a 8 registrazioni differenti. Per programmare una registrazione su un canale, posizionarsi sul canale che si vuole registrare.

• Premere il tasto TIMER del telecomando.
• Muoversi tra le varie voci utilizzando i tasti 56.
• La riga Programma n° propone la prima programmazione disponibile (1 per la prima programmazione). Usando i tasti 34 è possibile cambiare il n° del programma.
• Sulla riga Tipo Programma, usando i tasti 34, selezionare: Una Volta per una registrazione unica, Ogni Giorno per una registrazione quotidiana alla stessa ora, Ogni Settimana per una registrazione settimanale (stesso giorno, stessa ora), Ogni anno o OFF per disattivare una programmazione senza cancellarla.
• Sulla riga Modo Accensione, usando i tasti 34, selezionare: VCR (se volete registrare normalmente sul VCR o DVD-R) o Registrator (per programmare una registrazione sul hard disk esterno USB).
• La riga Canale Accens. indica l’ultimo canale che stavate guardando: sarà questo canale che verrà registrato. E’ possibile cambiare il canale di accensione premendo il tasto4 per accedere alla lista canali a destra. Selezionare il canale desiderato usando i tasti 56e premere OK per confermare.
• Sulla riga Data Accensione, immettere la data della trasmissione da registrare: premere il tasto 4 per accedere al calendario e i tasti 56, 34 per selezionare il giorno desiderato. Confermare premendo OK.
• Sulla riga Ora, digitare l’ora di inizio della registrazione (utilizzando la tastiera numerica del telecomando).
• Sulla riga Durata, digitare la durata della registrazione (ad esempio 0130 per una durata di un’ora e mezzo).
• Premere OK: un messaggio indica che i dati sono salvati.
• Premere EXIT per uscire dai menu. Se avete selezionato la voce VCR, dovete programmare il vostro VCR (o DVD-R) per fare che esso registri il suo canale AV (AUX, EXT,....) allo stesso momento. Se spegnete il televisore mentre una registrazione è in corso, la funzione ecoSCART spegnerà anche il decoder che fermerà la registrazione.

Quest’operazione è da eseguire non appena si perde un canale oppure quando nuovi canali sono disponibili.

• Premere MENU / DTT / Installazione / Ricerca Auto. Se richiesto immettere la password (0000 in uscita di fabbrica).

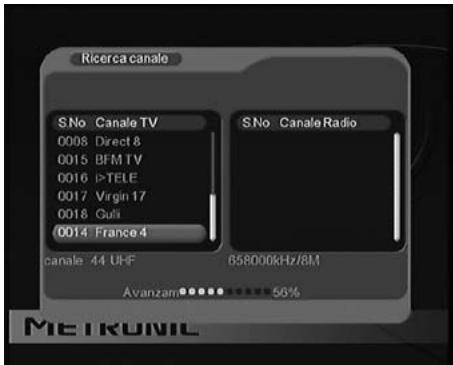

• Apparirà il menu di ricerca canali che indicherà i canali trovati. I canali verranno memorizzati automaticamente. TOUChE sOs Tasto SOS: Quando la televisione analogica si spegnerà nella vostra regione, alcuni canali Digitali Terrestri cambieranno frequenza: di conseguenza alcuni canali potrebbero non vedersi più. Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare facilmente tutti i vostri canali. Premendo per 3 secondi il tasto SOS si avvierà automaticamente una nuova ricerca dei canali.

13 - Sottotitoli e televideo

Alcuni canali trasmettono il televideo. Per accedervi, premere il tasto TXT del telecomando. Usando i tasti 56 selezionare la voce TTX e premere OK. Alcuni canali trasmettono, in alcuni momenti, i sottotitoli. Per attivarli:

• Premere il tasto S-T del telecomando.
• Usando i tasti 56 selezionare la lingua di sottotitoli disponibile.
• Premere OK. Se appare una scritta Nessuna informazione vuol dire che i sottotitoli e/o il televideo non sono trasmessi.

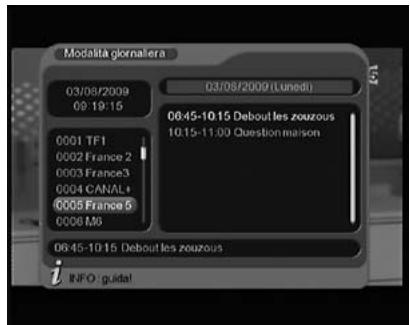

Premere sul tasto EPG del telecomando per accedere alla guida elettronica dei programmi. Premendo i tasti 56 del telecomando selezionare il canale. La parte destra della tabella (vedi fig. a lato) elenca le trasmissioni in corso e quelle seguenti. In Italia la maggior parte dei canali trasmette solamente la trasmissione in corso e la seguente.

NOTA: Premendo i tasti FRW e FFW è possibile cambiare il giorno relativo alle informazioni (massimo una settimana). Per ottenere maggiori informazioni sulla trasmissione in corso:

• Premere il tasto 4 del telecomando per attivare la parte destra della tabella.
• Selezionare la trasmissione di vostro interesse usando i tasti 56 e premere il tasto OK del telecomando.

• Premendo il tasto BLU del telecomando, accedete direttamente al programmatore di registrazioni: potete così programmare direttamente una registrazione. Ricordarsi di impostare correttamente la riga Azione (VCR per registrare sul VCR, Registrator per registrare su hard disk USB esterno).

15 - Lettore / Registratore digitale

Una volta collegato l’ hard disk (HD) alla presa USB sul frontalino del decoder, potete registrare una trasmissione TV premendo il tasto REC del telecomando. Premere STOP per fermare la registrazione. Potete riprodurre la registrazione da MENU/ Film del decoder Zapbox EH-M2, oppure da un computer. I menu Foto e Musica consentono di visualizzare immagini ed ascoltare musica che si trovano sull’HD. Media Accettati La porta USB sul frontalino del decoder è concepita per il collegamento di un HD esterno. Esso deve essere formattato con il sistema FAT32. Se un HD non è riconosciuto (messaggio d’errore USB/SD assente), usare il proprio computer per verificare la formattazione. Se è formattato NTFS, il che è frequente, dovete creare una partizione FAT32 dedicata al decoder Zapbox EH-M2. Il decoder Zapbox EH-M2 è concepito per funzionare con degli HD ad alimentazione autonoma (cioè con proprio trasformatore). Visto il grande numero di HD disponibili non possiamo garantire un corretto funzionamento con tutti i tipi di HD. Una velocità minima di rotazione di 5400 rpm è necessaria. Benché non garantito, il funzionamento con HD non alimentati, chiavette USB, lettori MP3 / MP4, macchine fotografiche è possibile. Ancora una volta con condizione obbligatoria la formattazione FAT32. Metronic declina ogni tipo di responsabilità in caso di perdita di dati dovuta all’utilizzo del decoder Zapbox EH-M2. Vi consigliamo di usare un HD ad uso esclusivo del decoder. Registrare un canale

Per registrare il canale che state guardando, premere il tasto REC del telecomando. La scritta REC sarà visualizzata in alto a sinistra dello schermo.

Tenere presente i seguenti punti: - É vostra responsabilità verificare che l’HD abbia abbastanza spazio libero per registrare. Considerare 1,5Gb per un’ora di registrazione. Una volta piena la memoria, la registrazione si ferma. - La registrazione riguarda solamente il video e l’audio principale: sottotitoli, multi audio, televideo etc... non saranno registrati. - Una volta fermata la registrazione, verrà creato un file in formato .mpg nella cartella PVR del supporto. Questo file può essere visionato dal decoder Zapbox EH-M2 tramite MENU / Film o da un PC. - I file creati hanno una dimensione massima di 3,8Gb. Dunque se registrate un programma di più di 3 ore circa, un secondo file sarà generato. Non noterete nulla durante la riproduzione (la creazione e la lettura della traccia successiva è automatica). Riprodurre una registrazione - Premere MENU / Film. - Utilizzare i tasti 34,56 per muoversi nel menu. - Selezionare l’hard disk: sarà indicato come / 0001 USB1 oppure 0001 sda0... e premere OK. NOTA: se collegate un HD con più partizioni, dovrete scegliere tra più unità. Nell’elenco delle cartelle presenti sul disco, scegliere la cartella PVR che contiene la lista delle registrazioni. - Selezionare la registrazione e convalidare con OK. - Una volta finita la riproduzione della registrazione selezionata, l’apparecchio passa automaticamente alla registrazione successiva. Premere STOP e 4 volte EXIT per tornare alla modalità TV.

Gestire l’HD Il MENU / Gestione disco consente soprattutto di cancellare le registrazioni. In questo menu si visualizza la lista delle registrazioni presenti nella cartella PVR. Usando i tasti 34,56 del telecomando potete selezionare un file: compare la sua dimensione e la durata della registrazione. Premere più volte il tasto VERDE del telecomando per selezionare diverse azioni (vedere in alto a sinistra dello schermo).

- Play. Questa modalità è di default quando entrate nel menu. Premere il tasto OK per avviare la lettura del file selezionato nella finestra di destra. - Cancellare uno. In questa modalità si cancella il file selezionato. Premere il tasto OK e selezionare Sì usando i tasti 34. Poi confermare con OK. - Cancellare tutto. In questa modalità è possibile cancellare tutti i filmati presenti nella cartella. Premere il tasto OK e selezionare Sì usando i tasti 34. Poi confermare con OK. - Rinomina. In questa modalità è possibile modificare il nome del filmato. - Usando i tasti 56 selezionare il filmato da rinominare. - Premere il tasto OK per accedere alla tastiera di modifica. - Utilizzare i tasti numerici del telecomando per selezionare le lettere desiderate e comporre il nuovo nome. - Premere il tasto OK per salvare ed il tasto EXIT per lasciare il menu. Leggere un contenuto multimediale Oltre alle registrazioni video, si possono leggere i file video archiviati sull’HD.

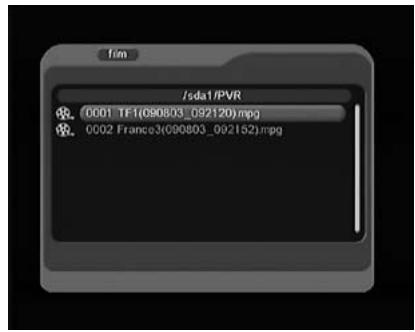

• Tramite il MENU/ Film si ha l’accesso ai contenuti nella stessa maniera descritta nel paragrafo “Riprodurre una registrazione” (vedasi pagina 18). La maggior parte dei files .AVI e .MPG sono supportati.
• Le foto sono accessibili dal MENU / Foto. Una volta selezionata una foto usando il tasto OK del telecomando, potete visualizzare quelle seguenti premendo il tasto FFW del telecomando (sono supportati i file foto .jpg).
• I file musicali sono accessibili dal MENU / Musica.

Parametri della funzione ecoSCART Grazie a questa tecnologia il vostro decoder si accende e si spegne in base allo stato del televisore. Questa tecnologia ha due obiettivi:

1- Economizzare l’elettricità spegnendo sistematicamente il decoder quando si

spegne il televisore 2- Accendere il decoder al momento giusto, per assicurare un passaggio automatico del televisore in modalità scart (AV, EXT….) Regolazione del tempo ecoSCART La funzione ecoSCART è utile soprattutto con certi televisori che si accendono quando si preme un tasto numerico del telecomando (il tasto 1 ad esempio). Una volta acceso, il televisore non sarà in modalità scart (AV, EXT…) ma vi passerà quando rileverà l’accensione del decoder digitale terrestre. Esiste un certo lasso di tempo tra il momento in cui il televisore si accende e il momento in cui rileva l’accensione del decoder digitale terrestre. E’ il motivo per il quale abbiamo impostato un tempo di 4 secondi in uscita di fabbrica. Quando il decoder EH-M2 rileva l’accensione del televisore lampeggerà per 4 secondi quindi invierà il segnale di controllo al televisore. Se il vostro televisore è veloce, potete ridurre questo tempo. Al contrario. Se il televisore ha un tempo di reazione più lungo, sarà necessario allungare il tempo ecoSCART procedendo così: – Premere MENU / DTT / Configurazione / Setup – Selezionare la voce EcoSCART usando i tasti 56. – Usando i tasti 56, 34 modificare il valore del tempo espresso in secondi (OFF significa Ecoscart disabilitata). – Premere il tasto OK per confermare ed il tasto EXIT per uscire dal menu. Benché la funzione ecoSCART sia compatibile con la maggior parte dei televisori, potrebbe essere che non funzioni perfettamente con il vostro televisore, in particolar modo se l’avete comprato al’estero. In questo caso, vi consigliamo di disattivare la funzione nel modo seguente: - Premere MENU / DTT / Configurazione / Setup - Usando il tasto 6 andare sulla riga EcoSCART - Premere il tasto 4 per andare sulla finestra di destra. - Scegliere OFF usando il tasto 5 e convalidare premendo OK. - Premere 4 volte il tasto EXIT per lasciare e salvare le modifiche. Nota: per avvalersi di questa funzione bisogna utilizzare un cavo scart 21 PIN collegati.

17 - In caso di problemi di ricezione

Disturbo Possibile causa Soluzione Ricevete perfettamente i canali analogici ma nessun canale digitale terrestre La vostra antenna è puntata verso un ripetitore analogico, mentre i canali digitali terrestri sono trasmessi da un altro ripetitore. Modificare l’orientamento dell’antenna (vedere paragrafo 1b a pagina 6) Ricevete perfettamente i canali analogici ma nessun canale digitale terrestre. Abitate in un condominio Il sistema di ricezione del condominio non è adatto al digitale terrestre Consultare l’amministratore del condominio Ricevete perfettamente i canali analogici ma nessun canale digitale terrestre La vostra regione non è ancora coperta dal segnale digitale terrestre Nessuna soluzione Ricevete correttamente alcuni canali digitali terrestri ma per altri la ricezione è cattiva, oppure non sono ricevuti. Sui canali che ricevete il livello di ricezione non è elevato. In analogico, l’immagine non è perfetta. Siete lontani dal ripetitore

amplificatore da interno

amplificatore da palo

3- Provare un antenna

da tetto con alte prestazioni Ricevete tutti i canali digitali terrestri ma la ricezione è disturbata in alcuni momenti. (quando si accende un apparecchio elettrico ad esempio). La ricezione è disturbata da parassiti

1- Rimpiazzare il cavo

tra la presa TV e il decoder con un cavo TV con blindatura rafforzata.

2- Sostituire gli accessori

(partitori, derivatori) con prodotti blindati

3- Sostituire il cavo tra

l’antenna e la presa TV. Ricevete alcuni multiplex (alcuni canali) ma altri sono disturbati o non li ricevete del tutto Eco

con un modello con griglia anti-eco

Disturbo Possibile causa Soluzione Ricevete alcuni canali ma i canali superiori a 60 sono disturbati o non ricevuti L’antenna taglia la parte alta della banda UHF Procurarsi un’antenna UHF banda larga. Ricevete i canali compresi tra 21 e 35, ma non quelli compresi tra 36 e 69 (o vice versa) L’antenna riceve solamente una parte della banda UHF Procurarsi un ‘antenna UHF banda larga Alcuni canali non si vedono più Sono state cambiate le frequenze di trasmissione di alcuni canali Premere 3 secondi il tasto SOS (blu) per avviare una nuova ricerca automatica dei canali. Non avete impostato correttamente il tempo dell’ ecoSCART Modificare la durata del tempo ecoSCART in MENU /DTT / Configurazione / Setup. Se nessuna durata conviene, scegliere OFF.

Il decoder non si accende o non si spegne quando dovrebbe.

Certificato di garanzia ATTENZIONE: La garanzia non è valida senza lo scontrino fiscale o la fattura di acquisto.

1- L’ apparecchio è garantito per dodici mesi – salvo estensione - dalla data di acquisto

contro difetti di materiale e di fabbricazione.

2- Sono escluse dalla garanzia le parti estetiche, le batterie, le manopole, le parti

asportabili soggette ad usura, i danni provocati da incuria, uso, installazione errata o impropria non conforme alle avvertenze riportate sul libretto di istruzioni o comunque causati da fenomeni estranei al normale funzionamento dell’ apparecchio.

3- La garanzia decade qualora l’apparecchio sia stato manomesso o riparato da personale non autorizzato.

4- L’ apparecchio dovrà essere fatto riparare solo presso un Centro Assistenza Metronic Italia. Le spese e i rischi del trasporto sono a carico dell’ acquirente.

5- Per garanzia si intende la sostituzione o la riparazione dei componenti riconosciuti

difettosi di fabbricazione, compresa la manodopera necessaria.

6- A discrezione della Metronic Italia potrà essere sostituita l’ intera apparecchiatura

con lo stesso modello o prodotto alternativo, senza che ciò costituisca prolungamento della garanzia.

7- E’ escluso il risarcimento di danni diretti o indiretti di qualsiasi natura a persone o

cose per l’uso o la sospensione d’uso dell’ apparecchio.
