Type product	Open (niet onder druk) elektrische waterkoker voor huishoudelijk warm water en koken
Model	EBK 5 K automatisch
Merk	Stiebel Eltron
Beoogd gebruik	Verwarmen en koken van huishoudelijk warm water in keukens, kantoren, hotels, etc.
Capaciteit	5 liter (nominaal)
Afmetingen (H x B x D)	295 mm (vanaf midden wateraansluiting) x 325 mm x 197 mm
Gewicht (leeg)	2,7 kg
Gewicht (vol)	7,7 kg
Elektrische aansluiting	230 V, 50 Hz, 1/N/PE, 2 kW aansluitvermogen
Stroomkabel	Lengte 650 mm, alleen te vervangen door origineel onderdeel door gekwalificeerde monteur
Temperatuurbereik	35 °C tot 100 °C (koken)
Max. doorstroomsnelheid	10 l/min (met volledig geopende kraan)
Max. toelaatbare druk	0 MPa (open ontlucht)
Materiaal (houder)	Kunststof
Materiaal (kraanlichaam)	Messing
IP-classificatie	IP24
Bediening	Temperatuurkeuzeschakelaar met one-touch knop en AAN/UIT-indicatie
Veiligheidsvoorzieningen	Temperatuurbegrenzer, veiligheidsthermostaat, aardleiding, oververhittingsbeveiliging
Onderhoud	Ontkalken met op mierenzuur gebaseerde middelen; reinigen met vochtige doek
Installatie	Verticale installatie boven de gootsteen in vorstvrije ruimte; wandmontagebeugel inbegrepen
Garantie	Verschilt per land; raadpleeg de voorwaarden van de lokale dochteronderneming

Veelgestelde vragen - EBK 5 K automatic STIEBEL ELTRON

Hoe ontkalk ik de EBK 5 K automatisch?

Gebruik een milieuvriendelijk op mierenzuur gebaseerd ontkalkingsmiddel. Vul het apparaat met water en ontkalkingsmiddel, stel de temperatuurkeuzeschakelaar in op de ontkalkingsstand en verwarm. Spoel daarna grondig na met koud water.

Wat betekent de AAN/UIT-indicatie?

De AAN/UIT-indicatie brandt terwijl het water wordt verwarmd. Deze gaat uit wanneer de geselecteerde temperatuur is bereikt en het apparaat automatisch uitschakelt.

Kunnen kinderen dit apparaat gebruiken?

Ja, kinderen van 8 jaar en ouder kunnen het gebruiken onder toezicht of als ze instructies hebben gekregen over veilig gebruik. Ze mogen niet met het apparaat spelen of het reinigen.

Wat gebeurt er als ik het apparaat te vol doe?

Kokend water kan via de overloop/stoomleiding naar buiten spuiten. Vul altijd tussen het kopje-symbool en maximaal 5 liter.

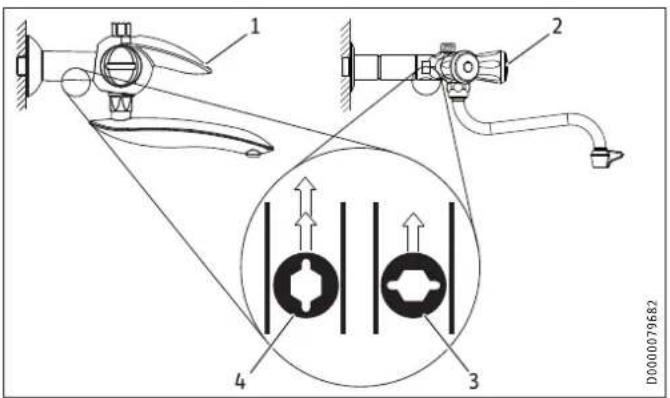

Hoe pas ik de doorstroomsnelheid aan?

Gebruik de smoorschroef op de kraan. Draai met de klok mee om de doorstroom te verminderen, tegen de klok in om te verhogen. Max. doorstroomsnelheid is 10 l/min.

Kan ik het apparaat onder de gootsteen installeren?

Nee, installeer altijd verticaal boven de gootsteen in een vorstvrije ruimte. De overloop/stoomleiding mag niet worden ingesloten.

Wat moet ik doen als het apparaat niet verwarmt?

Controleer de stroomtoevoer, zekering/automaat en zorg dat het apparaat met water is gevuld. Als het nog steeds niet verwarmt, neem dan contact op met een gekwalificeerde monteur om het verwarmingselement of de temperatuurkeuzeschakelaar te controleren.

Hoe vervang ik de stroomkabel?

Alleen een gekwalificeerde monteur die door de fabrikant is gemachtigd, mag deze vervangen door het originele onderdeel (onderdeelnr. 020671). Permanente installatie is niet toegestaan.

Wat is de maximale temperatuurinstelling?

De temperatuurkeuzeschakelaar kan naar de kook-eindstop worden gedraaid, waardoor het water wordt verhit tot koken (100 °C). Het apparaat schakelt automatisch uit wanneer de temperatuur is bereikt.

Is het apparaat geschikt voor commercieel gebruik?

Ja, het kan worden gebruikt in niet-huishoudelijke omgevingen zoals winkels, kantoren en hotels, mits het alleen wordt gebruikt voor het verwarmen en koken van huishoudelijk warm water.

GEBRUIKSAANWIJZING EBK 5 K automatic STIEBEL ELTRON

1. Algemene aanwijzingen 28

1.1 Veiligheidsaanwijzingen 28

1.2 Andere aandachtspunten in deze documentatie ____ 28

1.3 Maateenheden 28

1. Veiligheid 28

2.1 Voorgeschreven gebruik 28

2.2 Veiligheidsvoorschriften 29

2.3 Keurmerk 29

1. Toestelomschrijving 29

2. Instellingen 29

3. Reiniging, verzorging en onderhoud 30

5.1 Ontkalken 30

5.2 Reiniging 30

1. Problemen verhelpen 31

INSTALLATIE

1. Veiligheid 32

7.1 Algemene veiligheidsaanwijzingen ____ 32

7.2 Voorschriften, normen en bepalingen 32

1. Toestelomschrijving 32

8.1 Leveringstoebehoren 32

8.2 Toebehoren 32

1. Voorbereidingen 32

9.1 Montageplaats 32

1. Montage 32

10.1 Montage van het toestel 32

10.2 Alternatieven voor montage 34

10.3 Elektrische aansluiting ____ 35

1. Eerste ingebruikname 36

11.1 Overdracht van het toestel 36

1. Storingen verhelpen 36

2. Onderhoud 36

13.1 Onderhoud van de kranen 36

13.2 Controle van de aardleiding 36

13.3 Aansluitkabel vervangen 36

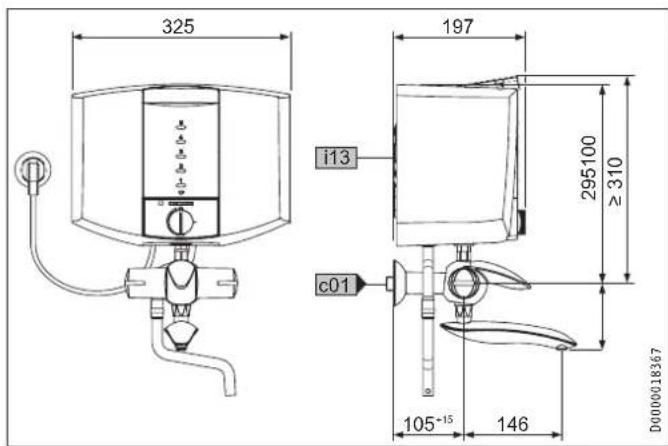

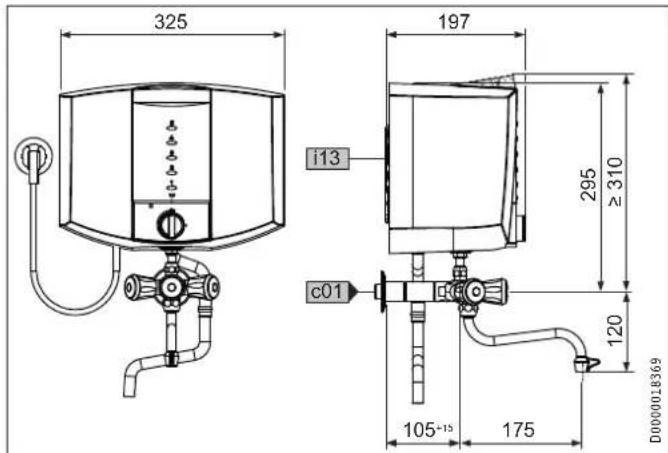

14.1 Afmetingen en aansluitingen 37

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
• Installatie op een vaste aansluitkabel is niet toegestaan.
• Bij een vaste aansluiting op het stroomnet met behulp van een aansluitdoos moet het toestel met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden gescheiden.
• De elektriciteitskabel mag bij beschadiging of vervanging alleen worden vervangen door het originele onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.

VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is een open (drukloos) toestel voor de bereiding van heet en kokend drinkwater. Het toestel is bestemd voor huishoudelijk en vergelijkbaar gebruik, zoals in keukens voor medewerkers in winkels, kantoren en andere afdelingen in bedrijven, agrarische bedrijven, door gasten in hotels, motels en andere soorten bewoning en in pensions met ontbijt.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig worden bediend door personen die daarover niet geïnstrueerd zijn. Het toestel kan eventueel ook buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Het voorgeschreven gebruik betekent ook de naleving van deze handleiding. In geval van wijzigingen of aanpassingen aan het toestel vervalt de garantie.

2.2 Veiligheidsvoorschriften

Tijdens het koken komt er stoom uit de overloop-/stoom-buis. De buis mag niet worden afgesloten of verlengd.

Als het toestel te ver wordt gevuld, kan er kokend water uitspuiten.

Open het deksel niet tijdens het opwarmen.

KBA 5 KA: de kranen kunnen worden verwarmd tot meer dan 60 °C.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade

Gebruik het toestel nooit zonder dat dit met water is gevuld.

Wanneer u tijdens het opwarmen warm water wilt aftappen, moet u een restvolume van ca. 0,5 l (zie kopjes-symbool) overhouden tot het toestel uitschakelt, of zet u de temperatuurinstelknop op UIT.

2.3 Keurmerk

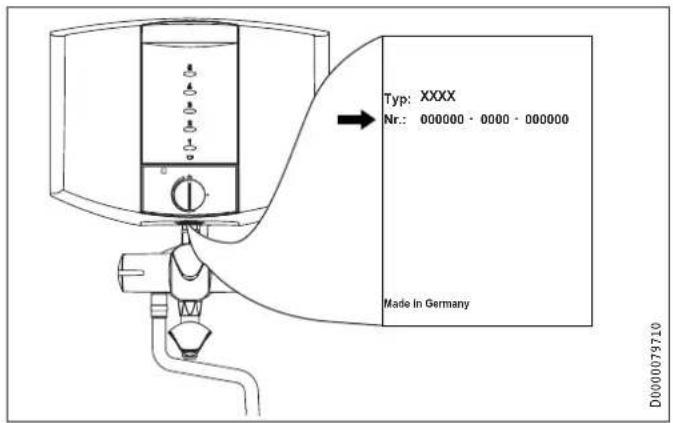

Zie het typeplaatje op het toestel.

3. Toestelomschrijving

Het drinkwater wordt met behulp van elektriciteit verwarmd en wordt via de kraan gevuld. Als de temperatuur die met de temperatuurinstelknop werd geselecteerd, wordt bereikt, schakelt het toestel automatisch uit. Het opgewarmde water kan via de kraan worden afgetapt.

4. Instellingen

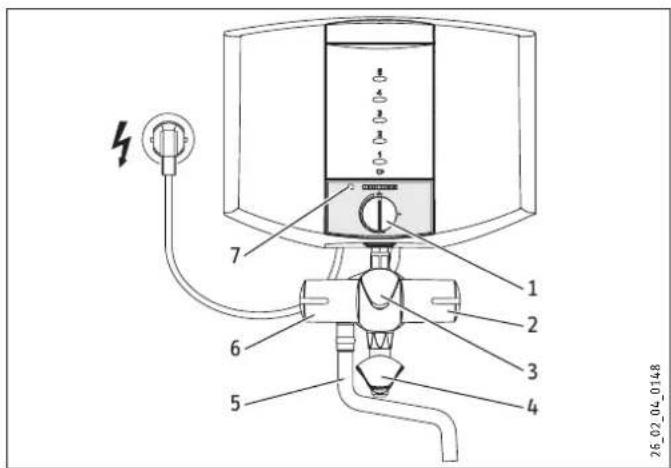

EBK 5 K

1 De temperatuurinstelknop kan ook worden gebruikt om het toestel in te schakelen
2 Koud water aftappen
3 Toestel vullen
4 Kraanuitloopbuis
5 Overloop-/stoombuis
6 Warm water aftappen
7 Waarschuwingslampje voor bedrijfsweergave

▶ Vul het toestel via de kraan tot minstens aan het kopjessymbool, maximaal met 5 liter water.

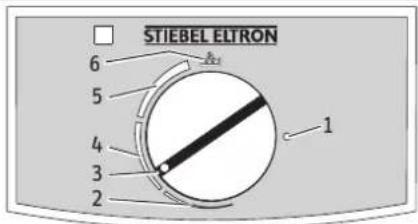

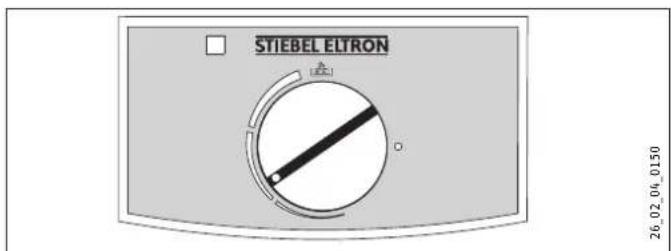

26_02_04_0150

Temperatuurinstelling UIT

2 Temperatuurinstelling Warm
3 Ontkalkingsstand
4 Temperatuurinstelling Warm tot heet (zieden)
5 Temperatuurinstelling Heet (zieden) tot koken
6 Eindaanslag Koken

▶ Stel de temperatuur traploos in tot aan de eindaanslag Koken.
▶ Schakel het toestel in door op de temperatuurinstelknop te drukken.

Het waarschuwingslampje voor bedrijfsweergave is verlicht, wanneer het water wordt verwarmd.

Als de gewenste temperatuur is bereikt, wordt het apparaat na een in het systeem vastgelegde vertraging automatisch uitgeschakeld. Het waarschuwingslampje wordt gedoofd.

Afhankelijk van de hoeveelheid water, de kalkafzetting en de restwarmte kunnen de uitschakeltemperaturen verschillend zijn.

Indien gewenst, kunt u het water onmiddellijk weer aan de kook brengen door de temperatuurinstelknop ingedrukt te houden.
- Het opwarmen mag worden beëindigd door de temperatuurinstelknop naar links te draaien naar UIT.
▶ U kunt het warme water aftappen via de kraan.

5. Reiniging, verzorging en onderhoud

5.1 Ontkalken

Bijna al het water geeft kalk af bij hoge temperaturen. Daarom moet het toestel periodiek worden ontkalkt.

WAARSCHUWING verbranding Sterk schuimende ontkalkingsmiddelen laten het toestel overlopen en houden gevaar voor de gebruiker in.

• Gebruik milieuvriendelijke ontkalkingsmiddelen op basis van mierenzuur.
  ▶ Water mag tijdens het ontkalken niet koken.

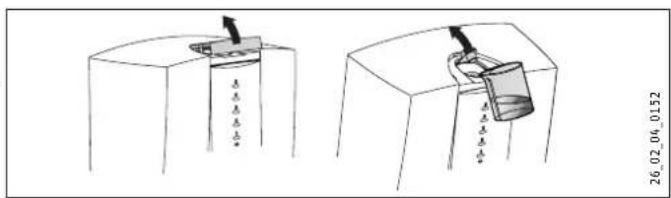

▶ Open het deksel als het toestel is afgekoeld.
▶ Open de sluitkap eventueel met behulp van het deksel of een lepel.

Materièle schade

Het is mogelijk dat de behuizing door ontkalingsmiddel wordt aangetast. Vul het water met het ontkalkingsmiddel om die reden op een schone manier eventueel met een trechter en vermijd overlopen.

▶ Vul het water en ontkalkingsmiddel in de voorgeschreven doses.
Druk de sluitkap in en sluit het deksel.

▶ Draai de temperatuurinstelknop naar de ontkalkingsstand (zie afbeelding).
▶ Schakel het toestel in door op de temperatuurinstelknop te drukken.
▶ Laat het ontkalkingsmiddel inwerken en verwarm het eventueel opnieuw.
Tap het water af en spoel enkele keren met water door.
▶ Breng het maximale volume water aan de kook en tap het water opnieuw af.

5.2 Reiniging

- Gebruik nooit schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

6. Problemen verhelpen

Probleem Oorzaak	Oplossing
Het toestel verwarmt niet.	De stekker zit niet in het stopcontact.	Steek de stekker in het stopcontact.
	Het toestel is niet ingeschakeld.	Schakel het toestel in.
	De zekering is defect.	Controleer de zekeringen van de huisinstallatie.
Er zit geen water in het	toestel.	Vul het toestel met water.
Het toestel schakelt uit voor het kookpunt wordt bereikt.	Het toestel heeft kalkaf-zettingen.	Ontkalk het toestel.
Er stroomt minder warm water uit hoewel de aftapkraan volledig is geopend.	Het toestel heeft kalkaf-zettingen of is vuil.	Reinig en ontkalk het toestel.

Als u de oorzaak zelf niet kunt verhelpen, waarschuwt u de vakman. Om u nog sneller en beter te kunnen helpen, deelt u hem het nummer op het typeplaatje mee (000000-0000-000000).

INSTALLATIE

7. Veiligheid

Installatie, inbedrijfstelling, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde vakman worden uitgevoerd.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfsveiligheid uitsluitend bij gebruik van originele accessoires en vervangingsonderdelen voor de apparatuur.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

8. Toestelomschrijving

Het toestel verwarmt op elektrische wijze tapwater. De temperatuurbegrenzer schakelt het toestel uit, wanneer de geselecteerde temperatuur is bereikt.

8.1 Leveringstoebehoren

Bij het toestel wordt het volgende geleverd:

• Vul-/afvoerkraan
• Wandbevestiging
• Altijd 2 schroeven, pluggen, ringen
• Montagesjabloon

8.2 Toebehoren

Als toebehoren zijn vervangingsuitloopkranen, vervangingszwen-karmen en afvoertrechters met stankafsluiter verkrijgbaar.

9. Voorbereidingen

9.1 Montageplaats

Monteer het toestel altijd verticaal (boven het aftappunt), in een vorstvrije ruimte.

10. Montage

10.1 Montage van het toestel

Zie ook hoofdstuk "Alternatieven voor montage".

26_02_04_0144

▶ Teken de maten voor de wandbevestiging met behulp van de montagesjabloon af op de wand. Schroef daartoe de montagesjabloon met de kraanaansluiting losjes erin.
▶ Boor de gaten.

EBK 5 K

1 Dubbele nippel met smoorschroef
2 Kunststofhuls
3 Witte hefboom-tweegreepskraan

▶ Schroef de dubbele nippel erin.
▶ Schuif de kunststofhuls op de dubbele nippel.

1 Inschroef-controlemaat
2 Witte hefboom-tweegreepskraan met smoorschroef

▶ Schroef de kraan erin en houd daarbij rekening met de inschroef-controlemaat.

▶ Monteer de kraanuitloop.

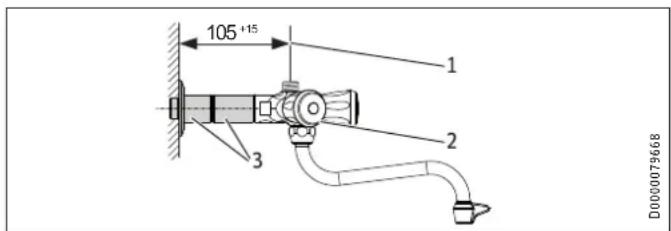

KBA 5 KA

1 Inschroef-controlemaat
2 Verchroomde driegreepskraan met smoorschroef
3 Verlengingen
▶ Schroef de kraan met de verlengingen erin en houd daarbij rekening met de inschroef-controlemaat.
▶ Monteer de kraanuitloop.

EBK 5 K

KBA 5 KA

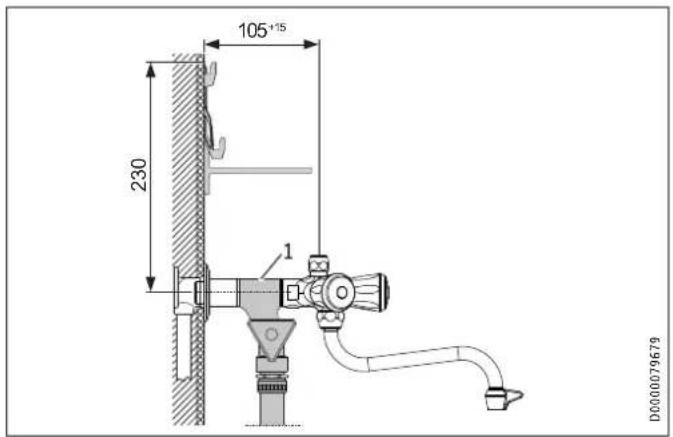

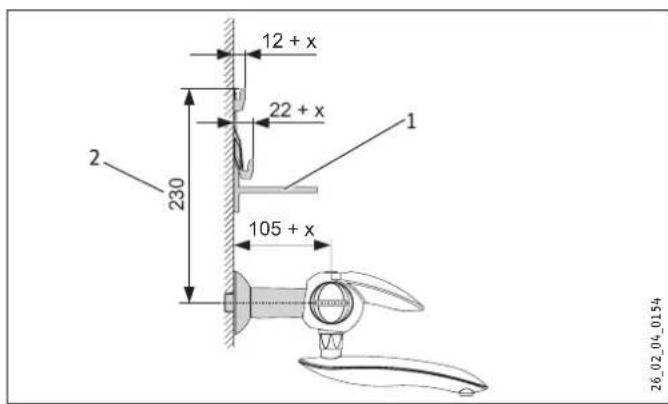

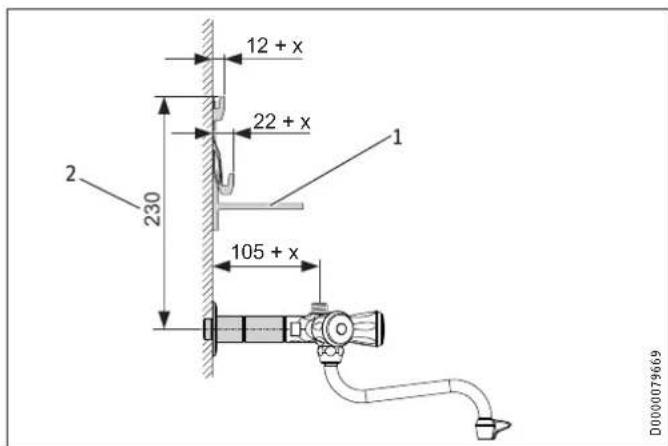

1 Wandbevestiging
2 Hoogte-controlemaat
x De kranen-dompeldiepte/de afstand van de klampen van de wandhouder vergroten, met maximaal 15 mm.

Info

Bij een schroefdiepte van de kranen die groter is dan 105 mm, moet u de klampen van de wandhouder bijbui-gen (zie afbeelding).

▶ Monteer de wandbevestiging met de meegeleverde pluggen, ringen en schroeven.
▶ Lijn de wandbevestiging uit met de behulp van een waterpas. Houd daarbij rekening met de hoogte-controlemaat. Als de wand oneffen is, kan de wandbevestiging onderaan met extra schroeven worden vastgezet.

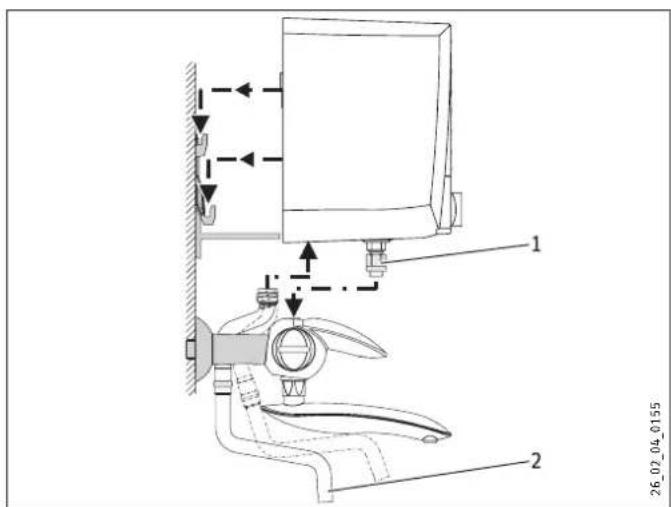

EBK 5 K

1 Klemschroefkoppeling, sleutelmaat 19
2 Overloop-/stoombuis

KBA 5 KA

1 Klemschroefkoppeling, sleutelmaat 19
2 Overloop-/stoombuis

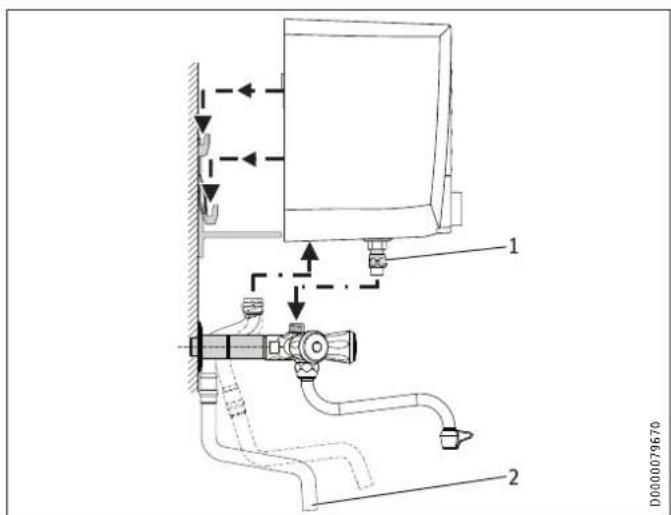

▶ Plaats het toestel vanaf de bovenzijde op de ophangbeugel en op de kraan en lijn het toestel uit.
▶ Druk bij het vastdraaien van de klemschroefkoppeling het toestel licht omlaag.
▶ Monteer de overloop-/stoombuis.

10.2 Alternatieven voor montage

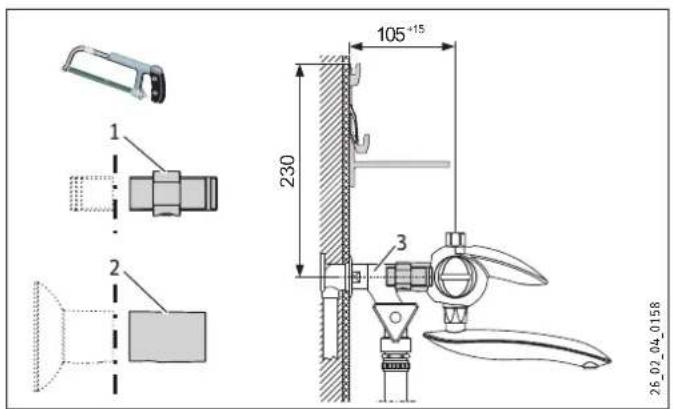

10.2.1 Wateraansluiting opbouw met was- en vaatwasmachine-aansluiting (WAS-kraan)

EBK 5 K

1 Dubbele nippel
2 Kunststofhuls
3 WAS-kraan

▶ Zaag de dubbele nippel en de kunststofhuls op de juiste lengte.

KBA 5 KA

1 WAS-kraan

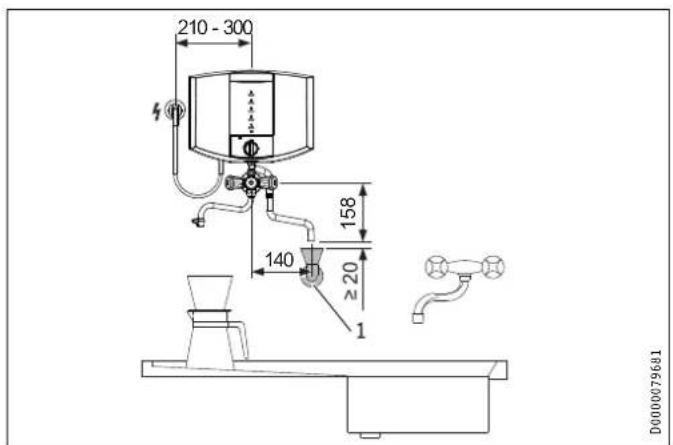

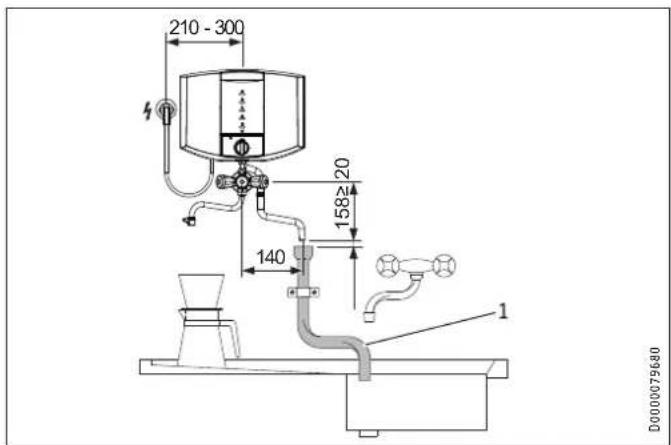

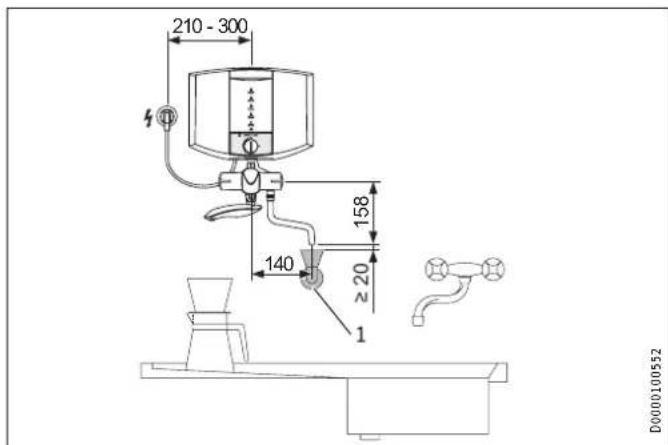

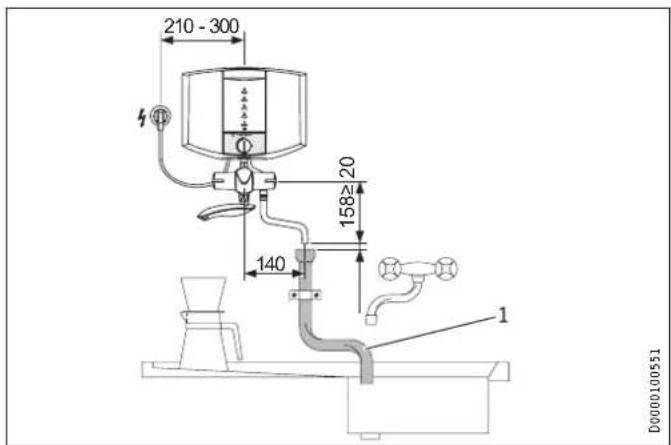

10.2.2 Opbouwinstallatie overloop-/stoombuis

Info
De overloop-/stoombuis moet bij deze aansluitingen op de wand worden bevestigd.

EBK 5 K

1 Afvoerbuis naar het aanrecht

KBA 5 KA

1 Afvoerbuis naar het aanrecht

10.2.3 Inbouwinstallatie overloop-/stoombuis

Info

De overloop-/stoombuis moet bij deze aansluitingen op de wand worden bevestigd.

EBK 5 K

1 Afvoertrechter met stankafsluiter

KBA 5 KA

1 Afvoertrechter met stankafsluiter

10.3 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok Installatie op een vaste aansluitkabel is niet toegestaan. Bij een vaste aansluiting op het stroomnet met behulp van een aansluitdoos moet het toestel met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden gescheiden.

Materiële schade Neem de gegevens op het typeplaatje in acht. De aange- geven spanning moet overeenkomen met de netspanning.

Info Zorg ervoor dat het toestel aangesloten is op de aard-leiding.

Als het toestel wordt aangesloten op een geaard stopcontact, moet dit stopcontact na de installatie van het toestel vrij toegankelijk zijn.

11. Eerste ingebruikname

1 Witte hefboom-tweegreepskraan met smoorschroef
2 Verchroomde driegreepskraan met smoorschroef
3 Smoorschroef voor doorstroomvolume: maximale smoring
4 Smoorschroef voor doorstroomvolume: geen smoring

▶ Stel de doorstroomcapaciteit in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/ Gegevenstabel"). Verminder eventueel het doorstroomvolume met de smoorschroef.

▶ Vul het toestel via de kraan. Houd rekening met de maxima le nominale inhoud (zie hoofdstuk "Technische gegevens/gegevenstabel").

Zet de temperatuurinstelknop op de gewenste temperatuur.

▶ Druk op de temperatuurinstelknop.

▶ Controleer de werkmodus van het toestel.

▶ Tap heet water af via de kraan.

▶ Trek de beschermfolie van het bedieningspaneel af.

11.1 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.

▶ Wijs de gebruiker op mogelijk gevaar, met name verbrandingsgevaar.

▶ Geef deze instructies mee.

12. Storingen verhelpen

Storing Oorzaak Oplossing
Het toestel verwarmt niet.	Het verwarmingselement/de temperatuurbegrenzer is defect.	Controleer het verwarmingselement/de temperatuurbegrenzer en vervang het onderdeel, indien nodig.
Het waarschuwingslampje is niet verlicht, hoewel het toestel is ingeschakeld.	Het waarschuwingslampje is defect.	Vervang het waarschuwingslampje.
Tijdens het vullen of het aftappen van koud water is de doorloop beperkt.	De smoorschroef is vuil.	Reinig de smoorschroef.
De kraan lekt.	Een afdichtingselement is defect.	Controleer de afdichtingssystemen en vervang eventueel het afdichtingselement.

13. Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

13.1 Onderhoud van de kranen

▶ Verminder de watertoevoer via de smoorschroef, wanneer onderhoudswerken aan de kraan moeten worden uitgevoerd. Let erop dat de smoorschroef niet voortdurend dicht is (zie hoofdstuk "Eerste ingebruikname").

13.2 Controle van de aardleiding

- Controleer de aardleiding volgens DGUV V3 op het verwarmingselement en op het aardleidingscontact van de aansluitkabel.

13.3 Aansluitkabel vervangen

Alleen een vakman heeft toestemming de aansluitkabel met originele vervangingsonderdelen (ordernummer 020671) te vervangen.

14.1 Afmetingen en aansluitingen

EBK 5 K

EBK 5 K
c01 Koudwatertoevoer Buitenschroefdraad G 1/2 A
i13 Wandophanging

KBA 5 KA

KBA 5 KA

c01	Koudwatertoevoer	Buitenschroefdraad	G 1/2 A
i13	Wandophanging

NEDERLANDS
1 Waarschuwingslampje voor bedrijfsweergave
2 Netaansluitklem
3 Aardingsaansluiting
4 Beschermtemperatuurregelaar
5 Verwarmingselement
6 Temperatuurbegrenzer

14.3 Opwarmtabel

De opwarmduur is afhankelijk van het volume, de kalkafzetting en de restwarmte. Als het koude water een toevoertemperatuur van 10°C heeft en de maximale temperatuur is ingesteld, treft u de opwarmtijd in de volgende tabel aan.

Inhoud	1	1	2	3	4	5
Opwarmtijd circa	min	3	6	9	12	15

14.4 Gegevenstabel

EBK 5 K KBA 5 KA
074288	074289
Hydraulische gegevens
Nominale inhoud	l	5	5
Elektrische gegevens
Aansluitvermogen ~ 230 V	kW	2	2
Nominale spanning	V	230	230
Fasen		1/N/PE	1/N/PE
Frequentie	Hz	50	50
Werkingsgebied
Temperatuurinstelbereik	°C	35 - 100	35 - 100
Max. toegelaten druk	MPa	0	0
Max. doorstroomvolume	l/min	10	10
Uitvoeringen
Beschermingsgraad (IP)		IP24	IP24
Uitvoering open		X	X
Materiaal van het reservoir		Kunststof	Kunststof
Materiaal kraanlichaam		messing	messing
Kleur kraanbehuizing		wit	verchroomd
Afmetingen
Hoogte vanaf midden wateraansluiting	cm		295
Breedte	mm	325	325
Diepte	mm	197	197
Lengte aansluitkabel	mm	650	650
Gewichten
Leeg gewicht	kg	2,7	2,7
Gevuld gewicht	kg	7,7	7,7

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

WSKAZÓWKI SPECJALNE

OBSŁUGA

1. Wskazówki ogólne 40
