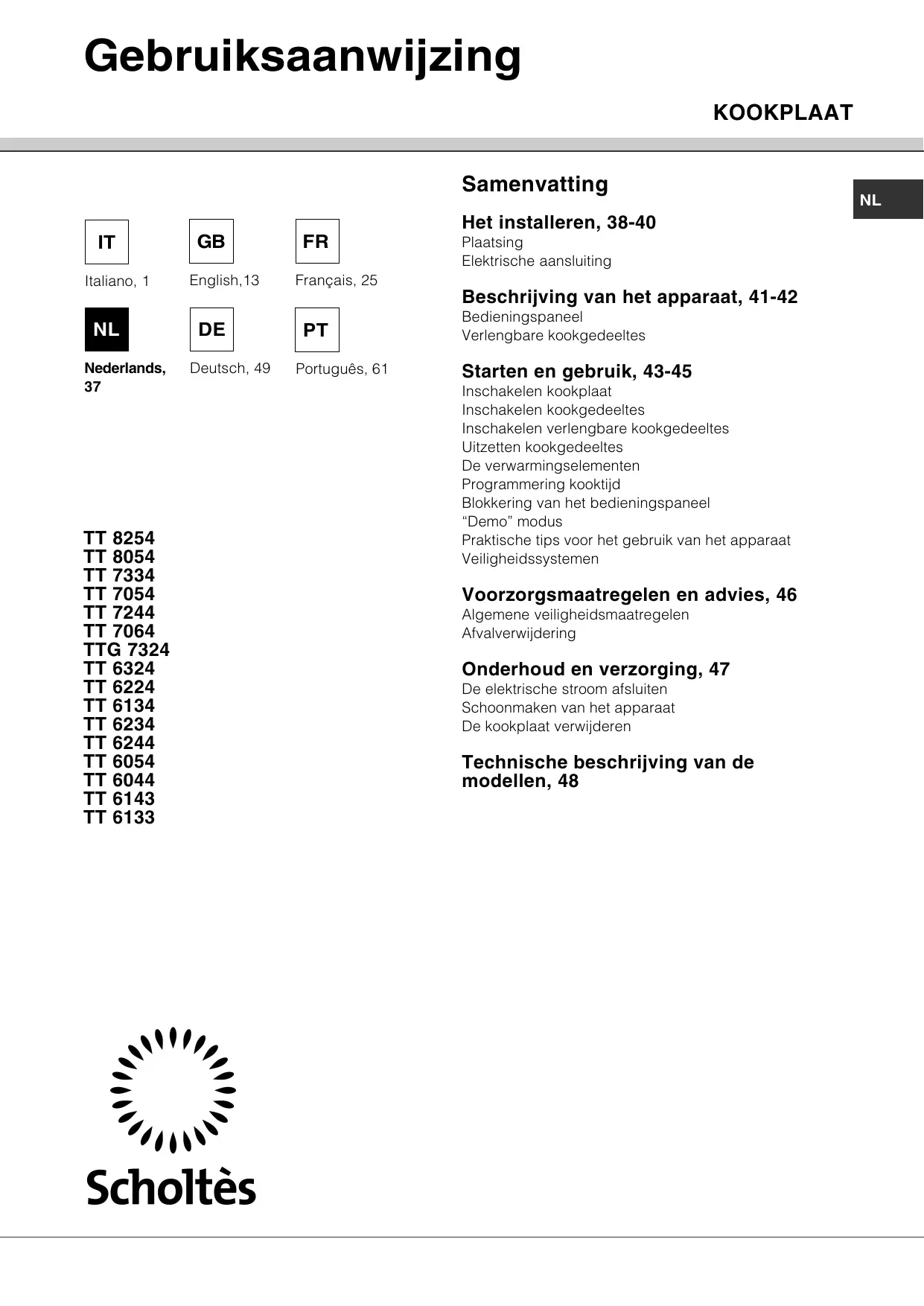

GEBRUIKSAANWIJZING TT 6234 SCHOLTES
Het installeren, 38-40
Plaatsing
Elektrische aansluiting
Beschrijving van het apparaat, 41-42
Bedieningspaneel
Verlengbare kookgedeeltes
Starten en gebruik, 43-45
Inschakelen kookplaat
Inschakelen kookgedeeltes
Inschakelen verlengbare kookgedeeltes
Uitzetten kookgedeeltes
De verwarmingselementen
Programmering kooktijd
Blokkering van het bedieningspaneel
“Demo” modus
Praktische tips voor het gebruik van het apparaat
Veiligheidssystemen
Voorzorgsmaatregelen en advies, 46
Algemene veiligheidsmaatregelen
Afvalverwijdering
Onderhoud en verzorging, 47
De elektrische stroom afsluiten
Schoonmaken van het apparaat
De kookplaat verwijderen
Technische beschrijving van de modellen, 48
NL
! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.
Inbouw
Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:
- het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
- als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geventileerd afkoelingssysteem;
- installeer de kookplaat nooit boven een vaatwasser: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;
- naar gelang van het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:
Ventilatie
Om een juiste ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:
- op een minimum afstand van 40 mm van de achterwand of op 600 mm van elk ander verticaal oppervlak;
- zodanige wijze dat er een minimum afstand overblijft van 10 mm tussen het inbouwmeubel en het onderstaande meubel.
Bevestigen
Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.
Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.
De lengte van de regelschroef van de bevestigingsshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:
• als de dikte 30 mm is: schroef 17,55 mm;
• als de dikte 40 mm is: schroef 7,55 mm.
Voor het bevestigen moet u als volgt te werk gaan:
- Schroef met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
- zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
- voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingsshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.
! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.
! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.
Elektrische aansluiting
! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.
Klemmenbord
Eenfasige aansluiting
De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:
| Spanningstype en netfrequentie | Elektrische kabel | Draadverbinding |
| 230V 1+N ~50 Hz |  | 12 : geel/groen;N: de 2 blauwedraden samenL: bruin en zwartsamen |
Andere soorten aansluitingen
Als het elektrische net overeenkomt met een van de volgende eigenschappen:
Spanningstype en netfrequentie
- 400V - 2+N \~ 50 Hz
- 230V 3 \~ 50 Hz
- 400V - 2+2N \~ 50 Hz
Scheidt de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:
| Spanningstype en netfrequentie | Elektrische kabel | Draadverbinding |
| 400V - 2+N ~50 Hz230V 3 ~50Hz |  | 12 : geel/groen;N: de 2 blauwe draden samenL1: zwartL2: bruin |
| 400V - 2+2N ~50 Hz |  | 12 : geel/groen;N1: blauwN2: blauwL1: zwartL2: bruin |
| Spanningstype en netfrequentie | Elektrische kabel | Draadverbinding |
| 400V - 2+N ~50 Hz230V 3 ~50Hz | | ± : geel/groen;N: de 2 blauwe draden samenL1: zwartL2: bruin |
| 400V - 2+2N ~50 Hz | | ± : geel/groen;N1: blauwN2: blauwL1: zwartL2: bruin |
Als het elektrische net overeenkomt met een van de volgende eigenschappen:
Spanningstype en netfrequentie
- 400V 3 - N \~ 50 Hz
ga dan als volgt te werk:
! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.
- Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 2,5 mm).
- Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
- Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.
- Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.
| Spanningstype en netfrequentie | Elektrische aansluitingen | Klemmenbord |
| 400V 3-N ~50 Hz | 1L1 | 2L2 | 3L3 | 4N | 5 | Driefasen 400 |
- Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.
Het aansluiten van de voedingskabel aan het elektrische net
Bij een rechtstreekse aansluiting aan het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.
! De installateur is verantwoordelijk voor een correcte elektrische verbinding en het in acht nemen van de veiligheidsnormen.
Voor het aansluiten moet u controleren dat:
- het stopcontact geaard is en voldoet aan de geldende normen;
-
het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
-
de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
- het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.
! De fabrikant kan niet aansprakelijk worden gesteld als deze normen niet worden nageleefd.
Bedieningspaneel
Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet precies overeenkomt met het door u aangeschafte model.
- Toets MEER VERMOGEN om de kookplaat aan te zetten en het vermogen te regelen (zie Starten en gebruik).
- Toets MINDER VERMOGEN om de kookplaat uit te zetten en het vermogen te regelen (zie Starten en gebruik).
- AanwijzerVERMOGEN: geeft het bereikte warmteniveau aan.
- Toets ON/OFF voor het in- en uitschakelen van het apparaat.
- Controlelampje ON/OFF: geeft aan of het apparaat in- of uitgeschakeld is.
-
Toets PROGRAMMERINGSTIMER om de programmering van de kookduur te regelen (zie Starten en gebruik).
-
Display PROGRAMMERINGSTIMER: toont de keuzes betreffende de programmering aan (zie Starten en gebruik).
- Controlelampjes GEPROGRAMMEERD KOOKGEDEELTE: tonen de kookgedeeltes aan als u een programmering start (zie Starten en gebruik).
- Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik).
- Controlelampje BLOKKERING
BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik).
Verlengbare kookgedeeltes
Enkele modellen beschikken over verlengbare kookplaten. Deze kunnen verschillende vormen hebben (rond of ovaal) en op verschillende manieren worden verlengd (dubbel of drievoudig straalelement). Hier worden de betreffende bedieningsknoppen beschreven; alleen aanwezig op modellen die zijn voorzien van deze functies.

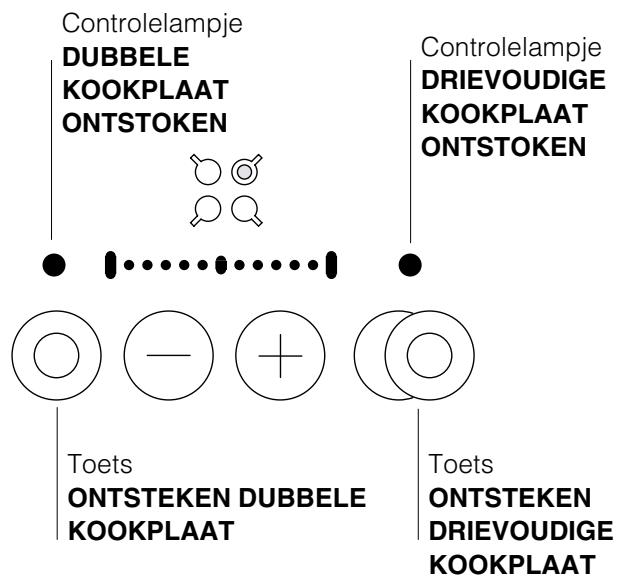

Verlengbare kookplaat rond
Verlengbare kookplaat ovaal
! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.
! Wanneer de kookplaat elektrisch wordt aangesloten gaan alle controlelampjes en aanwijzers op het bedieningspaneel even aan en zult u een kort geluidssignaal horen. Alleen wanneer de controlelampjes en aanwijzers weer uitgaan kunt u de kookplaat aanzetten.
Inschakelen kookplaat
Druk ongeveer 1 seconde lang op de knop Ⓞ voor het inschakelen van de kookplaat.
Inschakelen kookgedeeltes
leder kookgedeelte wordt door middel van een stroomsterkteregelaar bediend. De regelaar bestaat uit twee toetsen (- en +).
- Druk op de knop ⭕ om de kookplaat in te schakelen en stel vervolgens het gewenste vermogen in door op de knoppen ⭕ en ⭕ te drukken.
- Om de kookplaat direct op het maximale niveau in te stellen drukt u kort op de toets ⏚.
Inschakelen verlengbare kookgedeeltes
- Dubbele kookplaat:
- Druk op de toets ⊕ voor het inschakelen van het interne kookgedeelte.
- Als het tweede kookgedeelte rond is: druk op de knop ◎ voor het in- of uitschakelen van het tweede kookgedeelte. Als het kookgedeelte ovaal is: druk op de knop ◎.
• Drievoudige kookplaat:
- Activeer de dubbele kookplaat zoals aangegeven.
- Als het kookgedeelte rond is: druk op de knop ◎ voor het in- of uitschakelen van het gehele kookgedeelte (drievoudige kookplaat). Als het kookgedeelte ovaal is: druk op de knop ◎.
! Het is mogelijk het gehele verlengbare kookgedeelte (drievoudige kookplaat) in- of uit te schakelen door direct op de toets Ⓞ te drukken als het rond is, en op Ⓞ als het ovaal is.
Uitzetten kookgedeeltes
- Druk op de knop —: het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.
- Of druk tegelijkertijd op de knoppen ⏻ en Ⓑ: het vermogen gaat onmiddellijk terug tot 0 en het kookgedeelte gaat uit.
De verwarmingselementen
Aan de hand van het type kookplaat kunnen twee verschillende verwarmingselementen worden gemonteerd:
halogeen of stralend.
De halogeenelementen verspreiden de warmte door de uitstraling van de halogeenlamp die zich erin bevindt.
De kenmerkende eigenschappen zijn die van het gasfornuis: snelle reactie op de bediening en het onmiddellijk zichtbaar worden van de stroomsterkte. De stralingselementen bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen, dat wil zeggen de perfecte functie voor het bereiden van etenswaren op een laag vuur: voor stoofschotels, sausen of het opwarmen van gerechten.
Programmering kooktijd
! Alle kookgedeeltes kunnen geprogrammeerd worden voor een tijdsduur tussen de 1 en de 99 minuten.
- Doe de kookplaat aan en regel de temperatuur.
- Druk een paar keer op de toets ⬆ totdat het controlelampje aangaat dat hoort bij de kookplaat die u wilt programmeren.
- Stel de gewenste kooktijd in door middel van de toetsen - ⚙ +.
- Bevestig door op de toets ⚙ te drukken.
De timer begint gelijk met aftellen. Het einde van de geprogrammeerde kooktijd wordt aangegeven door een geluidssignaal (dat 10 seconden duurt) waarna het kookgedeelte uitgaat.
Herhaal de hierboven beschreven procedure voor iedere kookplaat die u wilt programmeren.
Visualisatie bij een meervoudige programmering.
Indien een of meer kookplaten zijn geprogrammeerd vertoont het display de resterende tijd van de kookplaat die als eerste eindigt, terwijl hij de positie ervan aanduidt door middel van het betreffende controlelampje. De controlelampjes van de andere geprogrammeerde kookplaten knipperen.
Om de resterende tijd van de andere geprogrammeerde kookplaten te visualiseren moet u een aantal keren op de toets ⬤ drukken: met de klok mee zullen, de een na de ander, de tijden van alle geprogrammeerde kookplaten worden getoond, te beginnen met de kookplaat links voor.
Het wijzigen van een programmering
- Druk een aantal keer op de toets ⏻ totdat de tijd van de kookplaat die u wilt wijzigen verschijnt.
- Druk op de toetsen --+ voor het instellen van de nieuwe tijd.
- Bevestig door op de toets ⬤ te drukken.
Om een programmering te annuleren moet u bovenstaande handelingen uitvoeren. Bij punt 2 moet u tegelijkertijd op de toetsen -- + drukken: de programmering wordt gewist en het display verlaat de programmeringsmodus.
Blokkering van het bedieningspaneel
Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen,
schoonmaakhandelingen, enz.). Door op de knop te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan.
Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: druk even op de toets 📞. Het controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.
Uitschakelen kookplaat
Druk op de toets Ⓞ; het apparaat gaat uit.
Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.
“Demo” modus
Het is mogelijk een demo modus in te stellen waarbij het bedieningspaneel normaal functioneert (de opdrachten betreffende de programmering inbegrepen), maar waarbij de verwarmingselementen niet aangaan. Om de “demo” modus te activeren moet de kookplaat aanstaan en het bedieningspaneel zijn geactiveerd.
- Druk tegelijkertijd enkele seconden lang op de toets (+) van de kookplaat links achter, op de toets
⊕ van de kookplaat rechts voor en op de toets
().
- het display vertoont om de beurt de tekst DE en MO en het kookvlak gaat uit;
- de volgende keer dat u de kookplaat aansteekt zal hij zich in de "demo" modus bevinden.
Om uit deze modus te komen:
- als het kookvlak aanstaat en het bedieningspaneel is geblokkeerd moet u nogmaals op de toetsen drukken zoals boven staat aangegeven;
- het display vertoont om de beurt de tekst RE en AL en het kookvlak gaat uit;
- als u het kookvlak aandoet, zal het weer gewoon functioneren.
Praktische tips voor het gebruik van het apparaat
Teneinde optimale resultaten te bereiken van het kookvlak:
- gebruik pannen met een platte bodem die perfect aansluiten op het verwarmgedeelte;
- gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten;
- houd de bodem van de pannen altijd schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookgedeelte;
- vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten;
- laat nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen kunnen beschadigen.
Aangeraden stroomsterktes voor verschillend gebruik:
| Stroom-sterktes | Kleine kookplaat (1100 -> 1400 W) | Middelste kookplaat (1800 -> 2000 W) | Grote kookplaat (2300 -> 2500 W) |
| Mini | Chocolade | Verwarmen | Op laag vuur koken |
| Middel-maat | Saus | Op laag vuur koken | Vloeistoffen koken |
| Maxi | Op laag vuur koken | Vloeistoffen koken | Bakken/Grillen |
Veiligheidssystemen
Aanwijzers van de resterende warmte
Zolang de temperatuur van de kookgedeeltes ook na het uitschakelen boven de 60°C blijft, blijven de aanwijzers van de resterende warmte die zich naast het betreffende kookgedeelte bevinden aan, zodat u zich niet verbrandt.
Non-actief
Als een kookplaat wordt ingeschakeld maar 2 minuten lang niet wordt gebruikt, wordt de blokkering van het bedieningspaneel geactiveerd. Als deze situatie nog ongeveer 4 minuten lang aanhoudt, gaat de kookplaat automatisch uit.
Oververhitting
Langdurig gebruik van de kookplaat kan het oververhitten van de elektronische elementen veroorzaken.
Een thermisch veiligheidssysteem stelt in deze gevallen in de voorste gedeeltes tijdelijk een beperkte stroomsterkte in (gelijk aan 3) totdat de temperatuur is gezakt tot een acceptabel niveau.
Veiligheidsschakelaar
Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt (zie tabel). Gedurende de veiligheidsonderbreking vertoont het display afwisselend de letters TI en ME.
| Niveau stroomster-kte | Tijdslimiet werking in uren |
| 1 | 10 |
| 2 | 6 |
| 3-4-5 | 5 |
| 6 | 4 |
| 7-8 | 3 |
| 9-10 | 2 |
| 11 | 1 |
Geluidssignaal
Enkele storingen, zoals:
- een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt,
• gemors op het bedieningspaneel,
- een te lange druk op een toets,
kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. In deze gevallen zal het bedieningspaneel automatisch worden geblokkeerd:
om het weer in te schakelen moet u op de toets
drukken. De instellingen worden behouden. Als de oorzaak van de storing niet wordt verwijderd blijft het geluidssignaal gaan en gaat het kookvlak uit.
Voorzorgsmaatregelen en advies
! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.
CE Dit apparaat voldoet aan de volgende EU Richtlijnen:
- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen
- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.
Algemene veiligheidsmaatregelen
- Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
- Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
- Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
- Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
- Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
- Als het oppervlak van de kookplaat gebarsten is moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.
- Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
- Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het uitschakelt. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).
- Houdt voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie:
als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u een zware schade aanrichten.
- Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegen stoot.
- Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
- Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
Afvalverwijdering
- Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
- De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.
Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
De elektrische stroom afsluiten
Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.
Schoonmaken van het apparaat
! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normaal onderhoud reinigt u het met een vochtige spons en droogt u het af met keukenpapier.
- Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.
- Voor het verwijderen van hardnekkig vuil gebruikt u het bijgeleverde schrapertje. Doe dit zo snel mogelijk voordat het apparaat afkoelt zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.
! Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik.
- Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
- Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.
- Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.
Raamwerk van roestvrij staal (slechts bij modellen met lijst)
Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten.
Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.
! Kader in aluminium met inox uitzicht, nooit reinigings of ontvettingsprodukten gebruiken die niet geschikt zijn voor aluminium.
De kookplaat verwijderen
Als u de kookplaat moet verwijderen:
-
verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;
-
maak de schroeven van de bevestigingsshaken op de hoeken los;
-
haal de kookplaat uit het meubel.
! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.
Technische beschrijving van de modellen
In deze tabellen vindt u de waarden terug van de energieopname voor ieder afzonderlijk model, het type verwarmingselement (halogeen of stralend) en de diameter van iedere kookplaat.
| Kookplaten | TT 8254 | TT 8054 | TT 7334 |
| Kookgedeeltes | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) |
| Rechts achter | H 2500 | 230 | R 2500 | 250 | H 1200 | 165 |
| Rechts voor | R 1200 | 165 | R 1200 | 165 | RO 1000/1800 | 165x270 |
| Links achter | | | | | H 1050/2500 | 230 |
| Links voor | | | | | R 600 | 120 |
| Centrum | H 1800 | 200 | R 1800 | 200 | | |
| Linker | RO 600/1600/2400 | 190x275 | RO 1500/2400 | 190x285 | | |
| Totaal vermogen | 7900 | 7900 | 6100 |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
| Kookplaten | TT 7054 | TT 7244 | TT 7064 |
| Zone di cottura | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) |
| Rechts achter | R 1200 | 165 | H 1200 | 165 | R 1200 | 165 |
| Rechts voor | RO 1000/1800 | 165x270 | H 1800 | 200 | R 1800 | 200 |
| Links achter | R 1100/2500 | 250 | RT 800/1600/2500 | 250 | RT 800/1600/2500 | 250 |
| Links voor | R 600 | 120 | R 600 | 120 | R 600 | 120 |
| Centrum | | | | | | |
| Rechts | | | | | | |
| Totaal vermogen | 6100 | 6100 | 6100 |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
| Kookplaten | TTG 7324 | TT 6324 | TT 6224 |
| Zone di cottura | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) |
| Rechts achter | R 1400 | 180 | R 1400 | 180 | R 1400 | 180 |
| Rechts voor | H 1800 | 200 | H 1800 | 200 | H 1800 | 200 |
| Links achter | H 1050/2500 | 230 | H 1050/2500 | 230 | H 2500 | 230 |
| Links voor | R 1200 | 165 | R 1200 | 165 | R 1200 | 165 |
| Centrum | | | | | | |
| Rechts | | | | | | |
| Totaal vermogen | 6900 | 6900 | 6900 |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
| Kookplaten | TT 6134 | TT 6054 | TT 6044 |
| Zone di cottura | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) |
| Rechts achter | R 1400 | 180 | R 1400 | 180 | R 1400 | 180 |
| Rechts voor | | | | | | |
| Links achter | H 1800 | 200 | R 1800 | 200 | R 1800 | 200 |
| Links voor | H 2500 | 230 | R 1100/2500 | 250 | R 2500 | 250 |
| Links voor | R 1200 | 165 | R 600 | 120 | R 600 | 120 |
| Centrum | | | | | | |
| Rechts | | | | | | |
| Totaal vermogen | 6900 | 6300 | 6300 |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
| Kookplaten | TT 6143 | TT 6234 | TT 6244 |
| Zone di cottura | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) | Vermogen (in W) | Diameter (in mm) |
| Rechts achter | | | R 1400 | 180 | H 1200 | 165 |
| Rechts voor | | | R 1800 | 200 | RO 1000/1800 | 165x270 |
| Links achter | H 2500 | 230 | H 1050/2500 | 230 | H 1050/2500 | 230 |
| Links voor | R 1200 | 165 | R 1200 | 165 | R 600 | 120 |
| Centrum | | | | | | |
| Rechts | R 600/1600/2400 | 190x275 | | | | |
| Totaal vermogen | 6100 | 6900 | 6100 |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
| Kookplaten | TT 6133 | | |
| Zone di cottura | Vermogen (in W) | Diameter (in mm) | | | | |
| Rechts achter | | | | | | |
| Rechts voor | | | | | | |
| Links achter | H 2500 | 230 | | | | |
| Links voor | R 1200 | 165 | | | | |
| Centrum | | | | | | |
| Rechts | RO 1500/2400 | 190x285 | | | | |
| Totaal vermogen | 6100 | | |
| H = halogeen (haloring), R = enkel straalelement, RO = ovaal straalelement, RD = dubbel straalelement, RT = driedubbel straalelement |
Italiano, 1
English, 13
Français, 25
Nederlands,
37
Deutsch, 49
Português, 61
TT 8254
TT 8054
TT 7334
TT 7054
TT 7244
TT 7064
TTG 7324
TT 6324
TT 6224
TT 6134
TT 6234
TT 6244
TT 6054
TT 6044
TT 6143
TT 6133
Inhaltsverzeichnis
Installation, 50-52
Aufstellung
Elektroanschluss
