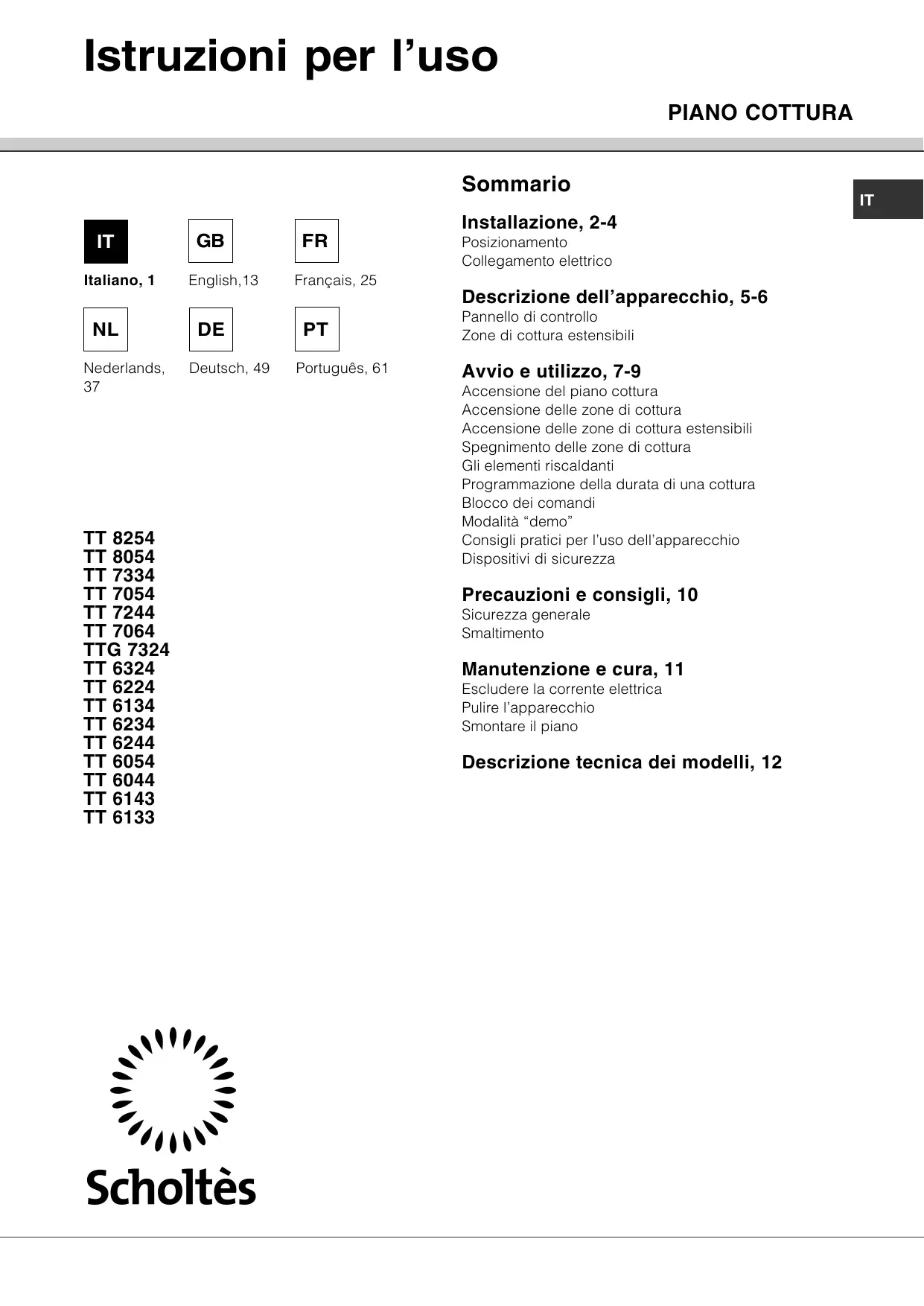

MANUALE UTENTE TT 6234 SCHOLTES
Collegamento elettrico
Descrizione dell'apparecchio, 5-6
Pannello di controllo
Zone di cottura estensibili
Avvio e utilizzo, 7-9
Accensione del piano cottura
Accensione delle zone di cottura
Accensione delle zone di cottura estensibili
Spegnimento delle zone di cottura
Gli elementi riscaldanti
Programmazione della durata di una cottura
Blocco dei comandi
Modalità "demo"
Consigli pratici per l'uso dell'apparecchio
Dispositivi di sicurezza
Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Manutenzione e cura, 11
Escludere la corrente elettrica
Pulire l'apparecchio
Smontare il piano
Descrizione tecnica dei modelli, 12
! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
Incasso
Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:
- il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
- se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
- evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;
- a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:
Aerazione
Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:
- a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticale;
- in modo da mantenere una distanza minima di 10 mm fra il vano per l'incasso e il mobile sottostante.
Fissaggio
L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.
La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:
- spessore di 30 mm: vite 17,55 mm;
- spessore di 40 mm: vite 7,55 mm.
Per il fissaggio agire come segue:
- Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano;
- inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
- per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.
! È indispensabile che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.
Collegamento elettrico
! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

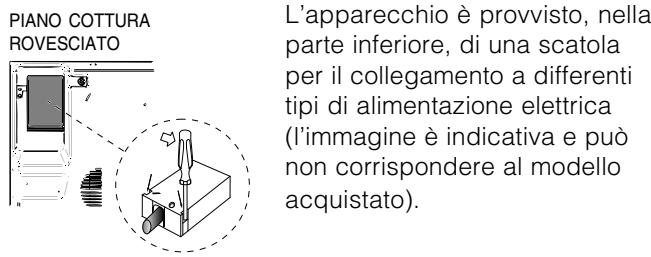

Morsettiera
Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:
| Tensione tipo e frequenza rete | Cavo elettrico | Collegamento fili |
| 230V 1+N ~ 50 Hz |  | ± : giallo/verde;N: i 2 fili blu insiemeL: marrone insieme al nero |
Altri tipi di collegamento
Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:
Tensione tipo e frequenza di rete
- 400V - 2+N \~ 50 Hz
- 230V 3 \~ 50 Hz
- 400V - 2+2N \~ 50 Hz
Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:
| Tensione tipo e frequenza rete | Cavo elettrico | Collegamento fili |
| 400V - 2+N ~50 Hz |  | 12 : giallo/verde;N: i 2 fili blu insiemeL1: neroL2: marrone |
| 230V 3 ~50Hz |
 | 12 : giallo/verde;N1: bluN2: bluL1: neroL2: marrone |
Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:
Tensione tipo e frequenza di rete
- 400V 3 - N \~ 50 Hz
procedere come segue:
! L'eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.
- Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
- Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
- Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.
- Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.
| Tensione tipo e frequenza rete | Collegamenti elettrici | Morsettiera |
| 400V 3-N ~50 Hz | 1 2 3 4 5L1 L2 L3 N | Trifase 400 |
- Fissare il cavo di alimentazione nell'apposito fermacavo e chiudere il coperchio.
Trifase 400
Allacciamento del cavo di alimentazione alla rete
In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm.
! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
- la presa abbia la messa a terra e sia a norma di legge;
- la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull'apparecchio;
- la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
Pannello di controllo

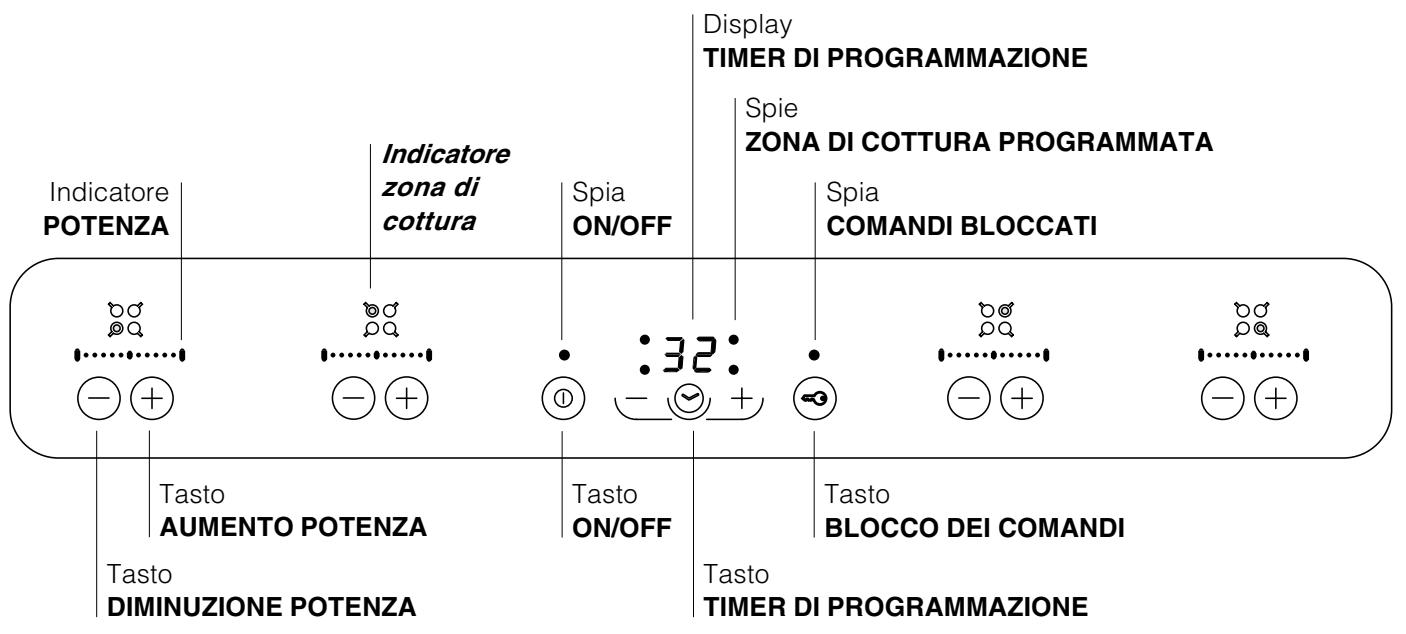

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.
- Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo).
- Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo).
- Indicatore POTENZA: segnala visivamente il livello di calore raggiunto.
- Tasto ON/OFF per accendere e spegnere l'apparecchio.
- Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
-
Tasto TIMER DI PROGRAMMAZIONE per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo).
-
Display TIMER DI PROGRAMMAZIONE: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo).
- Spie ZONA DI COTTURA PROGRAMMATA: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo).
- Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo).
- Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzo).
Zone di cottura estensibili
In alcuni modelli sono presenti piastre estensibili. Queste possono avere diversa forma (circolare od ovale) e diversa estensibilità (piatra doppia o tripla). Sono qui illustrati i comandi relativi, presenti solo sui modelli dotati di queste opzioni.
Piastra estensibile circolare
Piastra estensibile ovale
! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.
! Quando il piano cottura viene collegato elettricamente, si accendono per alcuni istanti tutte le spie e gli indicatori presenti sul pannello di controllo e viene emesso un breve segnale acustico. Soltanto quando spie e indicatori si spengono è possibile accendere il piano cottura.
Accensione del piano cottura
L'accensione del piano cottura avviene tenendo premuto il tasto Ⓓ per circa un secondo.
Accensione delle zone di cottura
Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (- e +).
- Premere il tasto ⊕ per attivare la piastra, poi impostare la potenza desiderata agendo sui tasti ⊖ e ⊕.
- Per impostare direttamente la potenza massima, premere brevemente il tasto ⏚.
Accensione delle zone di cottura estensibili
- Piastra doppia:
- Premere il tasto ⊕ per attivare la zona di cottura più interna.
- Se la seconda zona di cottura è circolare: premere il tasto Ⓞ per attivare (o disattivare) la seconda zona di cottura. Se la zona di cottura è ovale: premere il tasto Ⓞ.
- Piastra tripla:
- Attivare la piastra doppia nei modi indicati.
- Se la zona di cottura è circolare: premere il tasto ☎ per attivare (o disattivare) l'intera zona di cottura (piastra tripla). Se la zona di cottura è ovale: premere il tasto Ⓞ.
! È possibile attivare (o disattivare) l'intera zona di cottura estensibile (piastra tripla) premendo direttamente il tasto Ⓞ se circolare, Ⓞ se ovale.
Spegnimento delle zone di cottura
- Premere il tasto ⏻: la potenza della zona di cottura scende progressivamente, fino allo spegnimento.
- Oppure premere contemporaneamente i tasti
⊖ e ⊕: la potenza torna immediatamente a 0 e la zona di cottura si spegne.
Gli elementi riscaldanti
Sul piano cottura, a seconda dei modelli, possono essere installati elementi riscaldanti di due tipi: alogeni e radianti.
Gli alogeni trasmettono il calore tramite l'irradiazione della lampada alogena che contengono.
Si caratterizzano per le proprietà che ricordano quelle tipiche del gas: rapida risposta ai comandi, visualizzazione istantanea della potenza.
I radianti sono composti da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.
Programmazione della durata di una cottura
! È possibile programmare tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.
- Accendere la piastra e regolarne la temperatura.
- Premere ripetutamente il tasto √ finché non si accende la spia nella posizione corrispondente alla piastra che si intende programmare.
- Impostare la durata di cottura desiderata tramite i tasti (-)+ .
- Confermare premendo il tasto √.
Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 10 secondi) e la zona di cottura si spegne.
Ripetere la procedura sopra descritta per ogni piastra che si intende programmare.
Visualizzazione in caso di programmazione multipla
Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmato, indicandone la posizione con la spia corrispondente accesa. Le spie delle altre piastre programmate lampeggiano.
Per visualizzare il tempo restante delle altre piastre programmate, premere ripetutamente il tasto √: verranno mostrati in sequenza e in senso orario i tempi di tutte le piastre programmate, a partire da quella anteriore sinistra.
Modificare la programmazione
- Premere ripetutamente il tasto √ finché non viene mostrato il tempo della piastra che si intende modificare.
- Agire sui tasti - + per impostare il nuovo tempo.
- Confermare premendo il tasto √.
Per cancellare una programmazione, agire come sopra. Al punto 2 premere contemporaneamente i tasti - + : la programmazione si azzera e il display esce dalla modalità programmazione.
Blocco dei comandi
Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto ⓘ i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto ⓘ per qualche istante, la spia si spegne e i comandi si sbloccano.
Spegnimento del piano cottura
Premendo il tasto Ⓓ l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.
Modalità “demo”
È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità “demo” occorre che il piano sia acceso e con il blocco comandi attivato.
- Premere contemporaneamente il tasto ⊕ della piastra posteriore sinistra, il tasto ⊕ di quella anteriore destra e il tasto ≈3 per qualche secondo;
- il display visualizza alternativamente le scritte DE e MO e il piano si spegne;
- alla successiva riaccensione il piano si troverà in modalità “demo”.
Per uscire da questa modalità:
- con il piano acceso e il blocco comandi attivato, premere nuovamente i tasti nel modo sopra indicato;
- il display visualizza la scritta RE e AL e il piano si spegne;
- alla successiva riaccensione funzionerà normalmente.
Consigli pratici per l'uso dell'apparecchio
Per ottenere le migliori prestazioni dal piano di cottura:
- adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;
- adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;
- accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;
- evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;
- non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.
Livelli di potenza consigliati per i vari tipi di cottura:
| Potenze | Piastra piccola (1100 -> 1400 W) | Piastra media (1800 -> 2000 W) | Piastra grande (2300 -> 2500 W) |
| Mini | Cioccolato | Riscaldare | Cuocere a fuoco lento |
| Medio | Salsa | Cuocere a fuoco lento | Bollire liquidi |
| Maxi | Cuocere a fuoco lento | Bollire liquidi | Friggere /Grigliare |
Dispositivi di sicurezza
Indicatori di calore residuo
Finché la temperatura delle zone di cottura rimane superiore a 60°C, anche dopo l'arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenire il rischio di ustioni.
Inattività
Se il piano viene acceso ma resta inutilizzato per circa 2 minuti, viene attivata la funzione di blocco comandi. Se la stessa situazione permane per altri 4 minuti circa, il piano si spegne automaticamente.
Surriscaldamento
Un uso prolungato del piano di cottura può provocare il surriscaldamento dei componenti elettronici. In questi casi un dispositivo di protezione termica impone temporaneamente una potenza ridotta (pari a 3) sulle zone di cottura anteriori finché la temperatura non sarà scesa a un livello accettabile.
Interruttore di sicurezza
L'apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza (vedi tabella). Durante l'interruzione di sicurezza, il display visuallizza alternativamente le lettere TI e ME.
| Livello di potenza | Tempo limite di funzionamento in ore |
| 1 | 10 |
| 2 | 6 |
| 3-4-5 | 5 |
| 6 | 4 |
| 7-8 | 3 |
| 9-10 | 2 |
| 11 | 1 |
Segnale acustico
Alcune anomalie, quali:
- un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull'area dei comandi,
- un versamento sull'area dei comandi,
- una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasto 📞, le impostazioni vengono mantenute. Se la causa dell'anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni
- 93/68/CEE del 22/07/93 e successive modificazioni.
Sicurezza generale
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
- Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere.
- Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza.
- Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
- Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).
- Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato
contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.
- Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
- Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
- Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
Smaltimento
- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Escludere la corrente elettrica
Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.
Pulire l'apparecchio
! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
- Per rimuovere gli accumuli di sporco più consistenti servirsi dell'apposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
! Il raschietto in dotazione è tagliente: utilizzarlo con attenzione.
- In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
- Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
- Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.
Telaio in acciaio inox (solo nei modelli con cornice)
L'acciaio inossidabile può macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.
! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.
Smontare il piano
Nel caso si renda necessario smontare il piano cottura:
- togliere le viti che fissano le molle di centraggio sui lati;
- allentare le viti dei ganci di fissaggio sugli angoli;
- estrarre il piano cottura dal vano del mobile.
! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.
Descrizione tecnica
dei modelli
IT
In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante (alogeno o radiante) e il diametro di ciascuna zona di cottura.
| Pianicottura | TT 8254 | TT 8054 | TT 7334 |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) |
| Posteriore dx | H 2500 | 230 | R 2500 | 250 | H 1200 | 165 |
| Anteriore dx | R 1200 | 165 | R 1200 | 165 | RO 1000/1800 | 165x270 |
| Posteriore sx | | | | | H 1050/2500 | 230 |
| Anteriore sx | | | | | R 600 | 120 |
| Centro | H 1800 | 200 | R 1800 | 200 | | |
| Sinistra | RO 600/1600/2400 | 190x275 | RO 1500/2400 | 190x285 | | |
| Potenza totale | 7900 | 7900 | 6100 |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
| Pianicottura | TT 7054 | TT 7244 | TT 7064 |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) |
| Posteriore dx | R 1200 | 165 | H 1200 | 165 | R 1200 | 165 |
| Anteriore dx | RO 1000/1800 | 165x270 | H 1800 | 200 | R 1800 | 200 |
| Posteriore sx | R 1100/2500 | 250 | RT 800/1600/2500 | 250 | RT 800/1600/2500 | 250 |
| Anteriore sx | R 600 | 120 | R 600 | 120 | R 600 | 120 |
| Centro | | | | | | |
| Destra | | | | | | |
| Potenza totale | 6100 | 6100 | 6100 |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
| Pianicottura | TTG 7324 | TT 6324 | TT 6224 |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) |
| Posteriore dx | R 1400 | 180 | R 1400 | 180 | R 1400 | 180 |
| Anteriore dx | H 1800 | 200 | H 1800 | 200 | H 1800 | 200 |
| Posteriore sx | H 1050/2500 | 230 | H 1050/2500 | 230 | H 2500 | 230 |
| Anteriore sx | R 1200 | 165 | R 1200 | 165 | R 1200 | 165 |
| Centro | | | | | | |
| Destra | | | | | | |
| Potenza totale | 6900 | 6900 | 6900 |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
| Pianicottura | TT 6134 | TT 6054 | TT 6044 |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) |
| Posteriore dx | R 1400 | 180 | R 1400 | 180 | R 1400 | 180 |
| Anteriure dx | R 1800 | 200 | R 1800 | 200 | R 1800 | 200 |
| Posteriore sx | H 2500 | 230 | R 1100/2500 | 250 | R 2500 | 250 |
| Anteriore sx | R 1200 | 165 | R 600 | 120 | R 600 | 120 |
| Centro | | | | | | |
| Destra | | | | | | |
| Potenza totale | 6900 | 6300 | 6300 |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
| Pianicottura | TT 6143 | TT 6234 | TT 6244 |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) | Potenza (in W) | Diametro (in mm) |
| Posteriore dx | | | R 1400 | 180 | H 1200 | 165 |
| Anteriore dx | | | R 1800 | 200 | RO 1000/1800 | 165x270 |
| Posteriore sx | H 2500 | 230 | H 1050/2500 | 230 | H 1050/2500 | 230 |
| Anteriore sx | R 1200 | 165 | R 1200 | 165 | R 600 | 120 |
| Centro | | | | | | |
| Destra | R 600/1600/2400 | 190x275 | | | | |
| Potenza totale | 6100 | 6900 | 6100 |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
| Pianicottura | TT 6133 | | |
| Zone di cottura | Potenza (in W) | Diametro (in mm) | | | | |
| Posteriore dx | | | | | | |
| Anteriore dx | | | | | | |
| Posteriore sx | H 2500 | 230 | | | | |
| Anteriore sx | R 1200 | 165 | | | | |
| Centro | | | | | | |
| Destra | RO 1500/2400 | 190x285 | | | | |
| Potenza totale | 6100 | | |
| H = alogeno (haloring), R = radiante singolo, RO = radiante ovale, RD = radiante doppio, RT = radiante triplo |
Italiano, 1
English,13
Français, 25
Nederlands,
37
Deutsch, 49
Português, 61
TT 8254
TT 8054
TT 7334
TT 7054
TT 7244
TT 7064
TTG 7324
TT 6324
TT 6224
TT 6134
TT 6234
TT 6244
TT 6054
TT 6044
TT 6143
TT 6133
Contents
Installation, 14-16
Positioning
| Tensione tipo e frequenza rete | Collegamenti elettrici | Morsettiera |
| 400V 3-N ~50 Hz | 1 2 3 4 5L1 L2 L3 N | Trifase 400 |
