Producttype	Combi-koelkast met water- en ijsdispenser
Merk	Amana
Model	XRSS264BW
Elektrische voeding	230-240 V, 50 Hz, 10 A circuit
Aanbevolen koelkasttemperatuur	3 °C tot 4 °C
Aanbevolen vriezertemperatuur	-17 °C tot -16 °C
Capaciteit waterfilter (model OWF-51)	Max. debiet 2,83 L/min, levensduur tot 1892 L
Benodigde waterdruk	Tussen 20 en 100 psi (138-689 kPa), min. 35 psi met filter
IJsblokjesmachine	Automatisch, productie om de 3 uur ongeveer
Waterdispenser	Ingebouwd, met duwknop en Front Fill-bediening (op sommige modellen)
Planken	Spill Saver™, Easy Glide™, Side Glide™ van gehard glas
Lades	Klimaatgestuurde groentelade, Beverage Organizer™, fijne producten lade
Binnenverlichting	Krypton E27 lampen, max. 25 W
Condensator reinigen	Elke 3 maanden voor optimale werking
Onderhoud deurrubbers	Reinigen om de 3 maanden met zeepwater
Ontdooien	Automatisch
Dispenser vergrendeling	Handmatige en automatische vergrendeling (na 2-3 min continu gebruik)
Sabbatmodus	Schakelt de dispenser verlichting uit om religieuze voorschriften te respecteren
Totaal ondersteund gewicht op vloer	429 kg (inclusief apparaat en inhoud)
Omgevingstemperatuur voor gebruik	16 °C tot 43 °C

Veelgestelde vragen - XRSS264BW AMANA

Hoe stel ik de temperatuur in van mijn Amana XRSS264BW koelkast?

Gebruik de bedieningselementen aan de linkerbovenwand van het koelgedeelte om de temperatuur in te stellen. Stel eerst de vriezer in tussen -17 °C en -16 °C, daarna de koelkast tussen 3 °C en 4 °C. Laat het apparaat 24 uur stabiliseren na installatie of 5 tot 8 uur na het wijzigen van een instelling.

Wat moet ik doen als de ijsblokjesmachine geen ijs maakt?

Controleer of de arm van de machine in de lage stand staat en of de vriezerdeur goed gesloten is. Zorg ervoor dat de ijsbak correct is geïnstalleerd. De vriezertemperatuur moet tussen -18 °C en -17 °C zijn. Als het waterfilter verstopt is, vervang het dan. Laat na installatie 24 uur wachten voor de eerste productie.

Wanneer moet ik het waterfilter vervangen?

Het waterfilter model OWF-51 moet ongeveer elke 6 maanden worden vervangen, of vaker als de waterkwaliteit slecht is of het gebruik intensief is. Let op de indicatorlamp: groen = OK, rood = vervangen noodzakelijk. Om de indicator te resetten, druk tegelijkertijd 3 tot 4 seconden op Dispenser Lock en Water.

Hoe reinig ik de condensator?

Koppel het apparaat los, verwijder de beschermingsplint en reinig het vooroppervlak van de condensator met het buisopzetstuk van een stofzuiger. Plaats de plint terug. Voer deze handeling elke 3 maanden uit om overmatig energieverbruik en storingen te voorkomen.

Mijn koelkast maakt klik- of borrelgeluiden, is dat normaal?

Ja, deze geluiden zijn normaal. Het klikgeluid komt van de vriezerbediening en het ontdooien. Het borrelen komt door de circulatie van het koelmiddel in de verdamper en de warmtewisselaar. De blaasgeluiden zijn van de ventilatoren. Als een geluid abnormaal lijkt, controleer dan de waterpasstelling van het apparaat.

Hoe vervang ik een lamp van de koelkast?

Koppel het apparaat los. Verwijder de lampdiffusor door op de inkepingen te drukken. Vervang de lamp door een Krypton E27 lamp, max. 25 W. Plaats de diffusor terug en sluit het apparaat weer aan. Gebruik voor de dispenser een lamp van max. 12 V.

Hoe kan ik de dispenser vergrendelen om onbedoeld gebruik te voorkomen?

Druk 3 tot 4 seconden op de Dispenser Lock-knop. Een groen lampje bevestigt de vergrendeling. Om te ontgrendelen, herhaal de handeling. De automatische vergrendeling wordt geactiveerd na 2 tot 3 minuten continu gebruik.

Wat moet ik doen als er water onder de koelkast stroomt?

Controleer de wateraansluiting: gebruik een koperen leiding en een geschikte afsluitklep (geen zelfborende klep). Zorg dat het waterfilter niet verstopt is en de waterdruk voldoende is (35-100 psi). Als het lek aanhoudt, neem contact op met een gekwalificeerde monteur.

Hoe verwijder ik een slechte geur in de koelkast?

Leeg het apparaat en koppel het los. Reinig alle binnenoppervlakken met heet water en zuiveringszout. Spoel en droog. Als de geur aanhoudt, vul de compartimenten met verfrommeld krantenpapier en houtskool, sluit de deuren 24 tot 48 uur en reinig opnieuw.

Hoe stel ik mijn koelkast waterpas?

Verwijder de beschermingsplint. Gebruik een kruiskopschroevendraaier om de voorste en achterste stelwieltjes te draaien. Kantel het apparaat 6 mm naar achteren voor een goede deursluiting. Controleer met een waterpas. Als de deuren niet uitgelijnd zijn, pas dan de overeenkomstige wieltjes aan.

GEBRUIKSAANWIJZING XRSS264BW AMANA

Hur beställer man en ny filterpatron?

Dank u voor de aankoop van deze koelkast!

Lees deze gebruikershandleiding zorgvuldig. Deze bevat informatie over het onderhoud.

Reparaties onder garantie moeten worden uitgevoerd door een erkend onderhoudsmonteur. De fabrikant raadt u ook aan om contact op te nemen met een erkend onderhoudsmonteur als na het vervallen van de garantie onderhoud vereist is. Neem contact op met uw distributeur voor het adres van de dichtstbijzijnde onderhoudsmonteur.

Geef de volgende informatie wanneer u met de onderhoudsmonteur spreekt. De productinformatie bevindt zich op de naamplaat op de bovenzijde van het versevoedselgedeelte.

Modelnummer

'P'-nummer

Serienummer

Aankoopdatum

Naam van de verkoper

Adres van de verkoper

Telefoon van de verkoper

Inhoud

Inleiding 147

Inhoud 147

Belangrijke veiligheidsinformatie 148

Installatie van de koelkast 149

De koelkast transporteren 149

De beste plek selecteren 149

De hendels installeren en verwijderen 150

De koelkast waterpas plaatsen 151

De temperatuurregelknoppen afstellen.... 152

Filtersysteem 153

Eigenschappen van het koelgedeelte 154

Schappen binnenin 154

Deurvakken 155

Laden 156

Eigenschappen van het vriesgedeelte 157

Belangrijkste eigenschappen 157

Schappen 158

Deurvakken 158

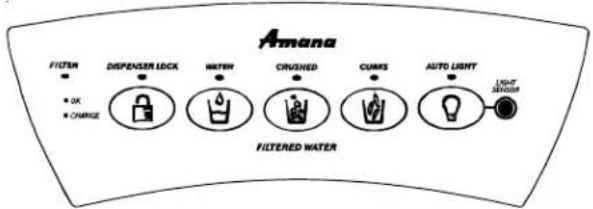

Eigenschappen van de dispenser 159

Belangrijkste eigenschappen 159

Bediening van de waterdispenser 159

Eigenschappen van de regelknoppen (regeling met 5 knoppen) .... 160

Eigenschappen van de regelknoppen (elektronische regeling).... 161

Onderhoudstips 164

De koelkast schoonmaken 164

Lampen verwijderen en vervangen 165

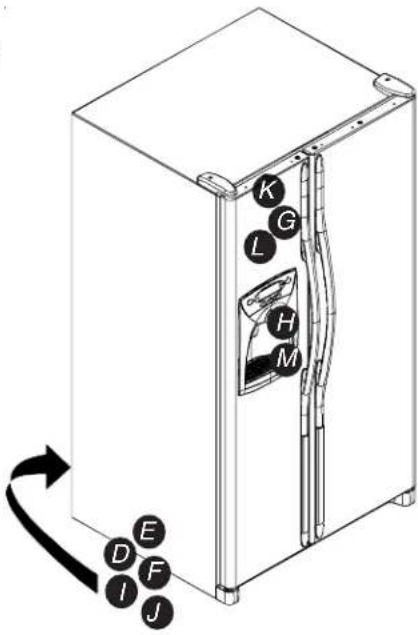

Voor u de reparatiedienst belt 166

Gegevens over de waterfilter 170

Hoe kan ik vervangende onderdelen en diensten aanvragen?

Problemen? Bespaar uzelf de frustraties die onnodige telefoongesprekken met verzoeken om reparatie met zich meebrengen en lees eerst het hoofdstuk "Voor u de reparatiedienst belt" in de gebruikershandleiding.

Uw nieuwe koelkast is zorgvuldig vervaardigd en geproduceerd volgens strenge kwaliteitsnormen en hoort naar tevredenheid en betrouwbaar dienst te doen. Net als bij alle mechanische koopwaar kunnen afstelling, vervangende onderdelen en onderhoud af en toe echter nodig zijn. Mocht u ooit assistentie nodig hebben, neem dan contact op met de verkoper bij wie u de koelkast hebt aangeschaft.

Houd de volgende informatie bij de hand:

- Model

• Productienummer

- Serienummer en alle andere op de naamplaat van het model vermelde gegevens.

- Beschrijf in het kort welke problemen u ondervindt.

De ruimte hier links op de pagina is voorzien om nuttige informatie te noteren.

Bewaar deze instructies voor later!

Bewaar deze handleiding en uw aankoopbewijs samen op een veilige plaats mochten reparaties onder garantie nodig zijn.

Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast?

Deze handleiding bevat een beschrijving van de uiteenlopende eigenschappen die voor de productlijn beschikbaar zijn. Als u bijkomende, voor uw koelkast beschikbare onderdelen wenst aan te schaffen, neem dan contact op met uw distributeur.

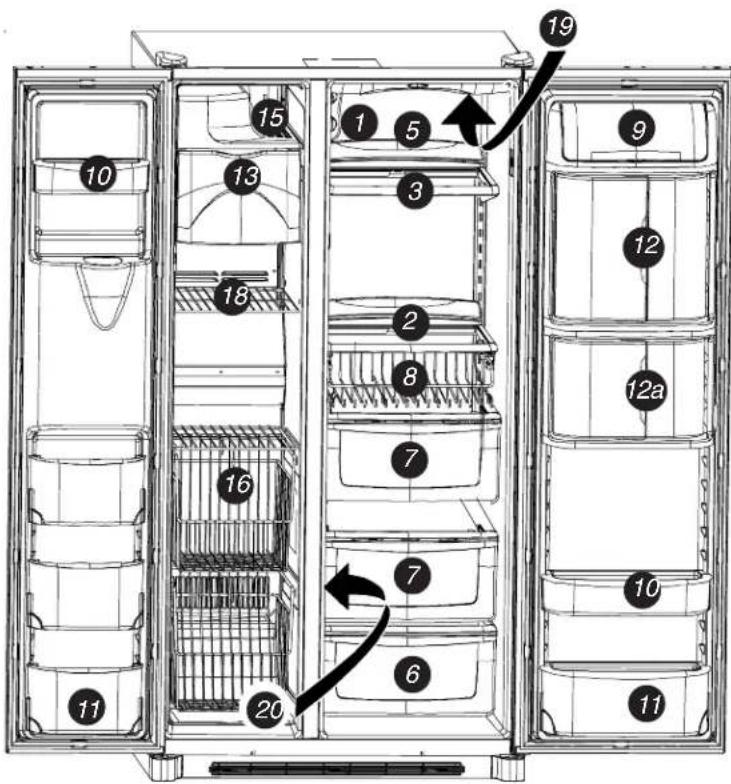

Eigenschappen: beknopt overzicht

1. Temp Assure ^® -regelknoppen
2. Spill Saver TM-schap
3. Spill Saver TM Easy GlideTM-schap
4. Side Glide TM-schappen – niet afgebeeld
5. Verlengstukken voor schappen achteraan
6. Deli/Crisper-lade
7. Crisper-lade
8. Beverage Organizer TM
9. Dairy Center
10. Deurbakken
    10a. Nokken voor bakken – niet afgebeeld
11. Uitneembare bak
12. Beverage Chiller TM
    12a. Mini-Beverage Chiller ™
13. IJsemmer
14. IJsmachine – niet afgebeeld
15. Roomijsschap
16. Stor-Mor ^® -systeem
17. Hangende schap in metaaldraad – niet afgebeeld
18. Vaste schap vriesgedeelte
19. Waterfilter – niet afgebeeld
20. Luchtfilter – niet afgebeeld
21. Lampjes – niet afgebeeld
    Koelgedeelte - boven
    Koelgedeelte - onder
    Vriesgedeelte
    Dispenser

Belangrijke veiligheidsinformatie

Houd rekening met symbolen, tekst en labels i.v.m. veiligheid

GEVAAR

GEVAAR – Onmiddellijk gevaar dat ONGETWIJFELD zal leiden tot ernstig lichamelijk letsel of de dood.

WAARSCHUWING

WAARSCHUWING – Gevaar of onveilige praktijken die EVENTUEEL kunnen leiden tot ernstig lichamelijk letsel of de dood.

OPGELET

OPGELET – Gevaar of onveilige praktijken die EVENTUEEL kunnen leiden tot minder ernstig lichamelijk letsel of tot materiële schade.

Wat u dient te weten over veiligheidsvoorschriften

De in deze handleiding voorkomende waarschuwingen en belangrijke veiligheidsinstructies zijn niet bedoeld om alle mogelijke omstandigheden en toestanden te dekken. Gebruik uw gezond verstand en wees voorzichtig wanneer u de koelkast installeert, een onderhoudsbeurt geeft of bedient. Neem altijd eerst contact op met uw verkoper, distributeur, onderhoudsmonteur of fabrikant voor problemen of toestanden die u niet begrijpt.

GEVAAR

Volg de basisvoororgsmaatregelen om lichamelijk letsel of de dood te voorkomen, door o.a. dit te doen:

Weggooien van uw koelkast

BELANGRIJK: Kinderen die zich opsluiten in koelkasten en stikken, zijn niet alleen problemen uit het verleden. Sluikgestorte of verlaten koelkasten zijn nog steeds gevaarlijk, zelfs als ze maar 'enkele dagen' worden achtergelaten. Indien u zich wil ontdoen van uw oude koelkast, volg dan onderstaande instructies om ongelukken te vermijden.

VOORDAT U UW OUDE KOELKAST OF DIEPVRIES WEGGOOIT:

• Neem de deuren weg.
• Laat de schappen zitten zodat kinderen niet zo makkelijk naar binnen kunnen klimmen.

Installatie van de koelkast

Deze instructies dienen als hulpmiddel bij het installeren van de koelkast. Amana is niet aansprakelijk voor verkeerd geïnstalleerde apparaten.

Werkwijze...

De koelkast moet aangesloten worden door een technicus volgens deze installatie-instructies. Meet de deuropening, en de diepte en breedte van de koelkast. Verwijder de deurhendels indien noodzakelijk. De technicus moet eveneens het volgende doen:

1. De lokale aansluitvoorschriften van de elektriciteit- en watermaatschappij volgen.
2. De watertoevoer aansluiten voorafgaand aan aansluiting op het elektriciteitsnet.

Service aan of vervanging van het netsnoer moet door een bevoegde onderhoudsmonteur worden uitgevoerd.

Installatievereisten

1. Sluit met een stroomkabel met sterschakeling aan op een geaard stopcontact met een apart 230-240V, 50Hz, 10 A circuit.
2. Bescherm zachte vloerbekleding met karton of dekens.
3. Installeer op een vloer die tot 429 kg kan ondersteunen.

4. Laat aan de zijkant van de koelkast een afstand vrij van 5 mm en zorg bij modellen met een diepte van meer dan 60 cm aan de bovenzijde voor een vrije ruimte van 12,7 mm.

5. 60 cm diepe modellen.

Snij de hoeken van het werkvlak af op 45° indien dit 25 mm oversteekt.

Laat aan beide zijden van de koelkast een afstand vrij van 5 mm en zorg aan de bovenzijde voor een vrije ruimte van

7 mm zodat de koelkast gemakkelijk kan worden geïnstalleerd en waterpas kan worden geplaatst. Aan de achterkant van de koelkast is geen minimale afstand vereist.

De houten basis verwijderen

OPGELET

Om persoonlijke verwondingen of materiële schade te vermijden, moeten twee personen de houten basis verwijderen.

1. Maak de deuren vast met tape zodat deze niet plots kunnen openvallen.
2. Schuif een lastenwagentje onder de zijkant van de koelkast.
3. Pak de koelkast in met een deken of kussen. Wikkel de riem rond de koelkast. Plaats piepschuim uit de verpakking onder de riem. Maak de riem stevig vast.
4. Breng het lastenwagentje naar de vloer met de hendels naar beneden gericht.
5. Verwijder de twee bovenste bouten uit de bescherming.
6. Plaats het lastenwagentje en de koelkast opnieuw rechtop en verwijder de riem.
7. Schuif het lastenwagentje onder de tegenovergestelde zijkant van de koelkast.
8. Herhaal stap 3 +/m 5.
9. Verwijder de houten basis.
10. Plaats het lastenwagentje en de koelkast opnieuw rechtop en verwijder het lastenwagentje.

BELANGRIJK:

Laat de koelkast niet langer dan noodzakelijk op de zijkant liggen om de bouten te verwijderen.

De deuren en hendels verwijderen en terugplaatsen

- Laat dit werk uitvoeren door een bevoegde technicus.

Installatie van de koelkast

De hendels installeren en verwijderen

De hendels bevinden zich in het koelgedeelte. De sierstrip, pluggen en accentuering worden met de documentatie meegeleverd.

Hele hendels (niet van roestvrijstaal)

1 Schroeftweezeskantbouten van 1/4 inch onderaan de deuren van het koel- en het vriesgedeelte los.

3 Plaats de tijdens stap 1 verwijderde schroeven in de schroefgaten onderaan de hendels.

2 Lijn de deurhendels uit met de bovenste en de onderste deurklemmen en schuif deze naar beneden totdat de schroefgaten onderaan de hendels samenvallen met die van de deur.

4 Klik de sierstrip vast over het onderste gedeelte van de hendels en de houders aan de onderzijde van de deur.

Verwijderen na installatie...

- Volg stap 3 en 4 in omgekeerde volgorde.

N.B.: De hendel kan goed vastzitten. Trek deze naar boven en naar buiten om deze te verwijderen.

Halve hendels (niet van roestvrijstaal)

1 Schroef vier zeskantbouten van 1/4 inch boven- en onderaan de deuren los.

3 Klik de gekleurde sierstrip vast over de schroefgaten boven- en onderaan de hendels.

- Klik de sierstrip vast door eerst het grote ronde uiteinde te plaatsen.

2 Lijn de deurhendels uit met de schroefgaten en plaats de tijdens stap 1 verwijderde schroeven terug.

Verwijderen na installatie...

Als de koelkast door een smalle doorgang moet, kan het nodig zijn de hendels af te nemen.

- Volg stap 2 en 3 in omgekeerde volgorde.

BELANGRIJK: Verwijder de gekleurde sierstrip van de hendel met een met tape bedekte platte schroevendraaier om de hendel niet te beschadigen.

WAARSCHUWING

Wees vanwege de scherpe randen bijzonder voorzichtig bij het verwijderen en monteren van handvaten. Dit om lichamelijke letsels te voorkomen.

Roestvrijstalen modellen

1 Maak de onderste deurklem van de deur van het koelgedeelte los met een zeskantsleutel van 1/4 inch.

3 Plaats het andere uiteinde van de hendel over de bovenste deurklem en schuif deze zo ver mogelijk naar boven.

2 Zoek het gaatje in de onderzijde van de hendel en plaats het holle uiteinde van de hendel over de onderste deurklem.

4 Plaats de zeskantsleutel van 1/4 inch in het bestaande gaatje onderaan de hendel en draai de schroef vast.

Installatie van de koelkast

De hendels installeren vervolg

Roestvrijstalen hendels vervolg

5 Plaats de schroefplug in het bestaande gaatje.

Verwijderen na installatie...

• Volg stap 2 t/m 5 in omgekeerde volgorde.

BELANGRIJK: Verwijder de schroefpluggen met een met tape bedekte platte schroevendraaier om de koelkast niet te beschadigen.

6 Herhaal stap 2 t/m 5 om de hendel van het vriesgedeelte te installeren.

De watertoevoer aansluiten

- Neem hiervoor contact op met een gespecialiseerde technicus.

De koelkast waterpas plaatsen

OPGELET

• Bescherm vloeren van zacht vinyl of ander materiaal met karton, tapijten of ander beschermmateriaal, om muren of vloeren niet te beschadigen.
• Gebruik geen elektrisch gereedschap voor het waterpas plaatser om de afstelbout niet te beschadigen of kapot te maken.
• Zorg ervoor dat, wanneer u de koelkast verstelt, deze NIET kleiner wordt dan 173,9 cm (zonder scharnier en kap), anders kunnen de onderdelen aan de onderzijde worden beschadigd.

Benodigd gereedschap

- zeskantsleutel – 3/8" • waterpas

1 Verwijder het rooster onderaan en de kappen van de onderste scharnieren

- Open beide deuren 180 graden of zo ver mogelijk om deze onderdelen te verwijderen.

3 Draai beide achterste afstelschroeven (B) naar rechts om de koelkast te verhogen of naar links om deze te verlagen.

2 Draai beide voorste afstelschroeven (A) naar rechts om de koelkast te verhogen of naar links om deze te verlagen.

4 Controleer met een waterpas of de koelkast 6 mm naar achteren helt zodat de deuren goed sluiten.

- Plaats het rooster onderaan terug zodra de koelkast is uitgelijnd en gestabiliseerd.

Wat doe ik als de deuren niet uitgelijnd zijn?

• Neem de hoogste deur en draai de voorste afstelschroef naar links. Ga door totdat de deuren gelijk hangen.
• Als u het einde van het regelbereik hebt bereikt en de deuren nog niet gelijk hangen, verhoog dan de andere deur door de voorste afstelschroef naar rechts te draaien.
• Plaats het rooster onderaan terug.

Wat doe ik wanneer de kooelkast schudt?

• Draai de achterste afstelschroeven naar rechts om de hoek waar de koelkast schudt te verhogen.
• Plaats het rooster onderaan terug.

Installatie van de koelkast

De temperatuurregelknoppen afstellen

Deze koelkast is ontworpen voor gebruik bij een normale woningtemperatuur van 16° tot 43° C.

1 Plaats de regelknoppen van het koel- en het vriesgedeelte beide op 4. Deze bevinden zich linksboven in het koelgedeelte.

BELANGRIJK: Geen van beide vakken koelt af wanneer de knop van het vriesgedeelte op Off (Uit) staat.

2 Wacht 24 uur om beide vakken op de gewenste temperatuur te laten komen.

BELANGRIJK: Regel vanwege het ontwerp van de koelkast altijd eerst de temperatuur van het vriesgedeelte.

3 Controleer of de temperatuur van het vriesgedeelte tussen -17° en -16° C ligt.

• Draai de knop naar het volgende hoogste nummer als de temperatuur te hoog is.
• Draai de knop naar het volgende laagste nummer als de temperatuur te laag is.
• Het duurt 5 à 8 uur alvorens de afstelling het gewenste resultaat heeft.

4 Controleer of de temperatuur van het koelgedeelte tussen 3° en 4° C ligt.

• Draai de knop naar het volgende hoogste nummer als de temperatuur te hoog is.
• Draai de knop naar het volgende laagste nummer als de temperatuur te laag is.
• Het duurt 5 à 8 uur alvorens de afstelling het gewenste resultaat heeft.

5 Herhaal zo nodig deze stappen.

Hoe controleer ik de temperatuur?

Benodigd materiaal

• 2 thermometers waarmee temperaturen van -21° t/m 10° C kunnen worden gemeten

- 2 glazen

Vriesgedeelte

- Plaats de thermometer in een glas met plantaardige olie in het midden van het vriesvak en volg stap

3 van het hoofdstuk Temperatuur afstellen.

Koelgedeelte

- Plaats de thermometer in een glas met water in het midden van het koelvak en volg stap 3 van het hoofdstuk

Temperatuur afstellen.

Modellen met elektronische temperatuurregeling

1 Gebruik om de temperatuur van het vriesgedeelte in te stellen de knoppen naast de knop . Een instelling van -17° à -16° C (0° à 2° F) wordt aanbevolen.

- Gebruik de knop om de temperatuur van het vriesgedeelte te verhogen of om deze te verlagen.

- Druk op de knop om de instelling te bevestigen.

2 Gebruik om de temperatuur van het koelgedeelte in te stellen de knoppen naast de knop . Een instelling van 3° à 4° C (0° à 2° F) wordt aanbevolen.

- Gebruik de knop om de temperatuur van het koelgedeelte te verhogen of om deze te verlagen.

- Druk op de knop om de instelling te bevestigen.

3 Wacht 24 uur om beide vakken op temperatuur te laten komen.

N.B.: Als de temperatuur van een reeds operationele koelkast wordt afgesteld, duurt het slechts 5 à 8 uur om de gewenste temperaturen te bereiken.

De waterfilter verwijderen en installeren

WAARSCHUWING

Gebruik de koelkast niet op plekken waar het water onveilig is of de kwaliteit van het water onbekend is zonder de nodige ontsmetting voor of na het gebruik van de filter om ernstige ziekte of de dood te voorkomen.

OPGELET

• De omloopcassette filtreert het water NIET. Zorg ervoor dat u altijd beschikt over een reservecassette wanneer de filter moet worden vervangen.
• Vervang de filtercassette als het waterfiltersysteem bevroren is geweest.
• Als het systeem gedurende verscheidene maanden niet is gebruikt en het water onaangenaam smaakt of ruikt, moet het systeem worden gespoeld door 2 à 3 glazen water te tappen. Vervang de filtercassette als de onaangename smaak of geur niet is verdwenen.

Eerste installatie van waterfilter

1 Verwijder de blauwe dop en bewaar deze om deze later opnieuw te gebruiken.

2 Verwijder het afdichtingslabel van het uiteinde van de filter en plaats deze in de filterkop.

- Draai voorzichtig naar rechts totdat de filter stopt en klik het filterdeksel vast.

3 Vermijd dat het water sputtert door ervoor te zorgen dat er in het systeem geen lucht zit. Laat continu (gedurende ongeveer 2 minuten) water door de dispenser stromen totdat dit constant, zonder sputteren, doorstroomt.

- In sommige woningen met water van slechte kwaliteit kan het nodig zijn langer te spoelen.

Ik probeer het systeem te spoelen door water te tappen, maar waar blijft het water?

Bij het eerste gebruik duurt het ongeveer 1 à 2 minuten alvorens het waterreservoir binnenin vol is.

Wat gebeurt er als ik het waterfiltersysteem niet wil gebruiken?

De dispenser kan zonder waterfiltercassette worden gebruikt. Vervang in dat geval de filter door de blauwe omloopdop.

De waterfilter vervangen

BELANGRIJK: Als in het systeem lucht zit opgesloten, kunnen het water en de cassette met een zekere kracht worden uitgestoten. Wees voorzichtig bij het verwijderen.

1 Draai de filter naar links totdat deze van de filterkop loskomt.
2 Laat het water uit de filter in de gootsteenbak of in het toilet stromen; gooi de filter weg in een normale vuilniszak.
3 Veeg overtollig water in het filterdeksel op en ga door met stap 2 en 3 van de installatie.

Wanneer vervang ik de waterfilter?

Bepaalde dispensermodellen hebben een indicatielampje dat aangeeft wanneer de waterfilter dient te worden vervangen.

Lees het hoofdstuk van deze handleiding over de eigenschappen van de dispenser voor instructies over de werking en het terugstellen.

BELANGRIJK: De levensduur van de waterfiltercassette hangt af van de kwaliteit van het water en van de gebruikte hoeveelheid. Als veel water wordt gebruikt, of als de waterkwaliteit slecht is, kan het zijn dat de filter sneller moet worden vervangen.

Waar kan ik een nieuwe filtercassette bestellen?

U kunt een nieuwe filtercassette van het merk Amana ^® , model OWF-51, verkrijgen bij een verkoper of onderhoudsmonteur van Amana ^® . Neem voor nadere informatie contact op met uw plaatselijke distributeur.

Eigenschappen van het koelgedeelte

Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast?

Deze handleiding bevat een beschrijving van de uiteenlopende eigenschappen die voor de productlijn beschikbaar zijn. Als uw koelkast niet alle afgebeelde opties heeft, kunt u een groot aantal ervan verkrijgen via uw lokale distributeur.

Schappen binnenin

OPGELET

Neem het volgende in acht om lichamelijk letsel of materiële schade te voorkomen:

• Controleer of de schap vastzit voordat u er dingen op plaatst.
• Wees voorzichtig met schappen van gehard glas. Het glas kan plotseling breken als er krassen of kerven in worden gemaakt of in geval van een plotselinge temperatuurwisseling.

Side Glide™-schappen (sommige modellen)

Side Glide™-schappen worden achteraan vastgehaakt aan een constructie met dubbele dwarsstang. De schappen kunnen naast elkaar worden gehangen en uitgelijnd worden zodat een vlak oppervlak over de gehele breedte wordt verkregen. Als de schappen aan afzonderlijke dwarsstangen worden bevestigd, kunnen deze naar links of naar rechts worden geschoven, afhankelijk van wat u wenst.

Schappen verwijderen en monteren:

• U kunt een schap verwijderen door deze 10 graden op te tillen, vervolgens los te haken van de dubbele dwarsstang en ten slotte uit de koelkast te lichten.
• Voer de stappen in omgekeerde volgorde uit om een schap te installeren.

Schappen verschuiven:

- Til de voorkant van de schap lichtjes op en schuif deze naar links of naar rechts.

Constructie met dubbele dwarsstang verwijderen en installeren:

• Verwijderen: schuif het geheel omhoog om dit los te haken van de metalen rail.
• Installeren: voer bovenstaande stap in omgekeerde volgorde uit.

Spillsaver™ Easy Glide™-schappen kunnen gemakkelijk worden schoongemaakt en kunnen worden uitgetrokken zodat u ook probleemloos bij dingen achteraan kunt. Verwijder de glazen schap om het schoonmaken te vergemakkelijken door eraan te t verder kan schuiven en deze van he

- Lees de instructies in verband met de vaste Spillsaver™-schappen voor het verwijderen van schappen en frames.

Spillsaver™

Vaste Spillsaver™-schappen houden gemorste dingen tegen zodat u gemakkelijker kunt schoonmaken.

• Verwijder de schappen door deze op te tillen en naar buiten te trekken.
• Voer bovenstaande procedure in omgekeerde volgorde uit om de schappen te monteren.

Verlengstukken voor schappen achteraan (sommige modellen)

Dankzij de verlengstukken aan de achterzijde van de schappen wordt verhinderd dat achteraan dingen van de schap tuimelen.

Verlengstuk van schap verwijderen en installeren:

• Verwijderen: trek het verlengstuk recht naar boven vanaf de achterkant van de schap.
• Installeren: plaats de uitstekende stokjes van het verlengstuk in de gaatjes van het frame van de schap.

Eigenschappen van het koelgedeelte

Deurvakken

Dairy Center

Het Dairy Center (melkproductenlade) biedt aangepaste opslagruimte voor producten als boter, yoghurt, kaas, etc. Dit vak kan worden versteld en bevindt zich in de deur. Het vak kan worden verplaatst naar gelang de opslagvereisten.

- Verwijderen: schuif het Dairy Center naar boven en trek dit recht uit.

• Installeren: u kunt het Dairy Center terugplaatsen door deze procedure om te keren.

De uitneembare constructie bestaat uit een bak en een frame. Deze biedt handige, verstelbare opslagruimte in de deur voor levensmiddelen. Het geheel kan naar voren worden gekanteld zodat u gemakkelijk bij de eetwaren kunt en kan ook worden uitgetild om te worden schoongemaakt en versteld.

Bak verwijderen en installeren:

• Bak verwijderen: kantel de bak naar voren en trek deze recht uit om deze te verwijderen.
• Bak installeren: schuif de bak in het frame en duw deze naar boven.

Frame van bak afstellen:

• Verwijder de bak volgens bovenstaande instructies.
• Til het frame van de deursteun en plaats dit op de gewenste plek in de deur.

Kussentjes

Met de kussentjes wordt vermeden dat voorwerpen in de deurbakken gaan schuiven. Deze kunnen worden verwijderd en kunnen gemakkelijk in het bovenste rek van een vaatwasmachine worden schoongemaakt.

Beverage Chiller™/Mini-Chiller™ (sommige modellen)

De Beverage Chiller™ met temperatuurregeling en de Mini-Chiller™ met temperatuurregeling houden dranken en andere artikelen tot 3° C kouder dan in de rest van het koelgedeelte. Een luchtinlaat laat lucht uit het vriesgedeelte in de Beverage Chiller™ stromen.

De regelknop van de Beverage Chiller™ bevindt zich op de linkerwand van het koelgedeelte. De knop regelt de hoeveelheid lucht die in de Beverage Chiller™ circuleert. Draai de knop naar het pictogram met de grote sneeuwvlok voor een lagere temperatuur.

De Beverage Chiller™ verwijderen en installeren:

• Het kan eventueel nodig zijn het Dairy Center of de deurbak te verwijderen als deze zich direct boven de Beverage Chiller™ bevinden. Lees de van toepassing zijnde instructies en verwijder het desbetreffende onderdeel. Schuif de Beverage Chiller™ omhoog en trek deze recht uit.
• Lijn voor de installatie een van de goudkleurige Beverage Chiller™-luchtinlaatgaten (A) uit met een van de twee luchtinlaten (B) in de voering van de deur. Duw het geheel naar beneden op de houder van de voering totdat dit stopt.

BELANGRIJK: De Beverage Chiller™ werkt niet naar behoren als de luchtinlaatgaten niet zijn uitgelijnd met de luchtinlaat in de voering van de deur.

Deurbakken

De deurbakken kunnen volgens uw opslagbehoeften worden versteld.

• Verwijderen: schuif de bak naar boven en trek deze recht naar voren uit.
• Installeren: voer bovenstaande stap in omgekeerde volgorde uit.

Eigenschappen van het koelgedeelte

Laden

Deli/Crisper-lade met klimaatregeling

Het Deli/Crisper-systeem is een lade met wisselende temperatuurregeling waar de temperatuur tot 3° C kouder is dan in de rest van het koelgedeelte. Deze lade kan dienen voor de opslag van fijne vleeswaren of andere producten.

N.B.: Door naar het Deli/Crisper-systeem stromende koude lucht kan de temperatuur in het koelgedeelte verminderen. Het kan nodig zijn de regelknop van het koelgedeelte af te stellen.

Regelknoppen

De regelknoppen bevinden zich op de binnenwand links van de lade. Deze regelen de temperatuur van de lucht in de Deli/Crisper-lade. Stel de knop in op Cold (koud) voor een normale koeltemperatuur voor producten met een velletje. Draai de knop op Coldest (koudst) voor vlees of andere fijne vleeswaren.

Crisper-lade met klimaatregeling

De Garden Fresh™ crisper-lade houdt producten langer vers. Deze biedt een omgeving met een regelbare vochtigheidsgraad.

Regelknoppen

De regelknoppen van de Garden Fresh™ regelen de vochtigheidsgraad in de lade. Plaats de knop op Low (laag) voor producten met een velletje. Plaats deze op High (hoog) voor producten met bladeren.

Laden verwijderen en installeren:

- Trek de lade volledig uit om deze te verwijderen. Til de voorzijde van de lade op en trek deze recht naar voren uit.

• Voer de stappen in omgekeerde volgorde uit om de lade te installeren.

Schap van crisper-lade verwijderen en installeren:

• Til de wandsteunen op en verwijder deze.
• Laat de schap tot op de wandsteunen zakken om deze te installeren en duw deze in totdat de schap gelijk is met de achterwand.

Beverage Organizer™ (sommige modellen)

De Beverage Organizer™ kan van onder de Spillsaver™ Easy Glide™-schap worden uitgeschoven. In de Organizer is plaats voor maximaal twaalf blikjes van 33 cl.

De Organizer verwijderen en installeren:

- Verwijderen: maak de Organizer leeg. Trek deze volledig naar voren en trek de voorzijde omhoog zodat deze loskomt van de naar voren uit om deze te v

- Installeren: voer bovenstaande stappen in omgekeerde volgorde uit.

Eigenschappen van het vriesgedeelte

Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast?

Deze handleiding bevat een beschrijving van de uiteenlopende eigenschappen die voor de productlijn beschikbaar zijn. Als uw koelkast niet alle afgebeelde opties heeft, kunt u een groot aantal ervan verkrijgen via uw lokale distributeur.

Belangrijkste eigenschappen

OPGELET

Neem het volgende in acht om materiële schade te voorkomen:

• Forceer de arm van de ijsmachine niet naar beneden of boven.
• Plaats of bewaar niets in de ijsemmer.

Automatische ijsmachine

Deze ijsmachine produceert het ijs voor de dispenser.

U gebruikt de ijsmachine voor het eerst:

• Controleer of de ijsemmer op de plaats staat en de arm van de ijsmachine naar beneden is gericht.
• Nadat het vriesgedeelte -18° en -17° C heeft bereikt, zal de ijsmachine met water worden gevuld en in werking worden gesteld.
• Reken vanaf de installatie op circa 24 uur voor de eerste productie van ijs.
• Gooi het ijs dat tijdens de eerste 12 uren is geproduceerd weg om er zeker van te zijn dat er geen vuil meer in het systeem achterblijft.

Gebruiksaanwijzing

• Controleer of de ijsemmer op de plaats staat en de arm van de ijsmachine naar beneden is gericht.
• Nadat het vriesgedeelte -18° en -17° C heeft

bereikt, zal de ijsmachine met water worden gevuld en in werking worden gesteld. Ongeveer om de drie uren produceert de ijsmachine een volle emmer ijs.

• Stop de ijsproductie door de arm van de ijsmachine naar boven te plaatsen totdat u een klik hoort.
• De ijsmachine blijft in de off-positie totdat de arm opnieuw naar beneden wordt gedrukt.

BELANGRIJK Het ijsrek mag niet worden gemonteerd indien de ijsmachine is uitgeschakeld.

Roomijsschap

In de roomijsschap is plaats voor dingen die vlug moeten worden afgekoeld of ingevroren.

• Verwijderen: til de roomijsschap van de ijsemmerrails en trek deze recht naar voren uit.
• Installeren: voer bovenstaande stap in omgekeerde volgorde uit.

BELANGRIJK Het ijsrek mag niet worden gemonteerd indien de ijsmachine is uitgeschakeld.

Ijsemmer

De ijsemmer bevindt zich onder de automatische ijsmachine.

De ijsemmer verwijderen en installeren:

- Verwijder de roomijsschap om de emmer te verwijderen. Plaats de arm van de ijsmachine omhoog om de ijsmachine uit te schakelen.

• Til de voorzijde van de emmer op en trek deze zo ver mogelijk uit. Til de voorzijde op en verwijder de emmer.
• Schuif voor de installatie de emmer op de rails onder de ijsmachine totdat deze op de plaats klikt. Breng de arm van de ijsmachine naar beneden om de ijsmachine in te schakelen en plaats de roomijsschap terug.

BELANGRIJK: De ijsemmer moet stevig op de plaats zitten voor de juiste ijsproductie. Als de deur van het vriesvak niet kan worden gesloten, zit de emmer niet op de juiste plek. Draai de vijzel volgens de afbeelding om de ijsemmer goed uit te lijnen met de achterwand van de koelkast.

Eigenschappen van het vriesgedeelte

Schappen

Stor-Mor®-systeem

De manden schuiven naar buiten voor gemakkelijke toegang tot producten achteraan. De schappen kunnen worden versteld om aan verschillende opslagvereisten tegemoet te komen.

Stor-Mor®-schap verwijderen en installeren:

- Verwijderen: trek de rechterzijde van de schap van de koelkastrails en neem deze van de wandklemmen.

• Installeren: voer bovenstaande stap in omgekeerde volgorde uit.

BELANGRIJK: De achterzijde van de schap moet gelijk liggen met de achterwand van de koelkast zodat deze goed in de rails blijft zitten. De schap kan verschuiven als deze niet goed is uitgelijnd.

De manden verwijderen en installeren:

- Verwijderen: trek de mand volledig naar voren. Til de voorste hendel op zodat de mand van de rails loskomt en verwijder deze.

- Installeren: voer bovenstaande stap in omgekeerde volgorde uit.

- Zie het hoofdstuk over het koelgedeelte voor instructies.

Vaste schap in vriesgedeelte

Schappen verwijderen en installeren:

- Neem de schap van de wandklemmen en trek deze uit de monteergaten aan de linkerzijde.

- Doe het omgekeerde om de schap terug te plaatsen.

Hangende schap in metaaldraad (sommige modellen)

Een hangende schap in metaaldraad biedt extra opslagruimte voor ijsbakjes, voorverpakte diepgevroren levensmiddelen, ijspakken, etc.

Schap verwijderen:

- Druk de haak van de hangende schap in metaaldraad naar binnen zodat de schap vrijkomt van de rechterzijde van de Stor-Mor ^® -schap. De schap draait automatisch naar beneden.

- Druk de haak van de hangende schap naar buiten om de schap uit het vriesgedeeltet nemen.

Schap installeren:

- Voer bovenstaande stappen in omgekeerde volgorde uit.

Uitneembare deurbakken (sommige modellen)

- Zie het hoofdstuk over het koelgedeelte voor instructies.

Eigenschappen van de dispenser

Belangrijkste eigenschappen

Lampje van de dispenser niet afgebeeld

In de dispenserruimte gaat op volle kracht een lampje branden wanneer ijs of water wordt getapt.

Front Fill Button (Knop voor vooraan vullen)

[sommige modellen]

De Front Fill Button (knop voor het vooraan vullen) werkt onafhankelijk van de regelknoppen van de dispenser en biedt de mogelijkheid vooraan water te tappen in plaats van via het dispenserkussen. Dat is gemakkelijk voor het vullen van grote voorwerpen die niet in de dispenserruimte passen (bijv. sportflessen, grote kruiken, brede pannen, koffiepotten, etc.)

Dankzij deze eigenschap kan gemakkelijk tegelijkertijd ijs en water worden getapt. Kies de gewenste ijsmodus op het regelpaneel van de dispenser. Druk de container tegen het dispenserkussen terwijl u de knop voor het vooraan vullen indrukt.

Dispenserkussen

Het dispenserkussen bevindt zich op de achterwand van de dispenserruimte. Wanneer het kussentje wordt ingedrukt, wordt getapt wat u op het regelpaneel hebt geselecteerd.

Losse bak

De wegneembare bak onderaan de dispenserruimte dient om kleine hoeveelheden gemorst materiaal op te vangen en kan gemakkelijk worden weggenomen om te worden schoon- of leeggemaakt.

BELANGRIJK: U kunt de losse bak niet laten leeglopen. Als er constant water in de bak stroomt, zal die uiteindelijk overlopen.

Neem de volgende instructies in acht om lichamelijk letsel of materiële schade te voorkomen:

• Plaats geen vingers, handen of vreemde objecten in de opening van de dispenser.
• Gebruik geen scherpe objecten om het ijs te breken.
  • Giet ijs niet rechtstreeks in dun glas, fijn porselein of delicaat kristal.

N.B.: Wanneer u de waterdispenser voor het eerst gebruikt, duurt het ongeveer 1 à 2 minuten alvorens u water krijgt omdat eerst het waterreservoir gevuld moet zijn. Giet de eerste 10 à 14 containers water weg na de aansluiting van de watertoevoer en indien de dispenser gedurende een lange periode niet is gebruikt.

Gebruik van het dispenserkussen:

• Maak uw selectie op het regelpaneel van de dispenser.
• Druk een stevige container met brede opening tegen het dispenserkussen.
• Stop de waterproductie door de druk op het dispenserkussen te verminderen. Er kan daarna nog een kleine hoeveelheid water uit de dispenser komen en in de opvangbak lopen. Indien u grotere hoeveelheden morst, moet u deze opruimen.

Gebruik van de Front Fill Button (knop voor het vooraan vullen) [sommige modellen]:

• Plaats de container onder de Front Fill Button (knop voor het vooraan vullen) afhankelijk van de plaats waar u een waterdruppel ziet.
• Houd de Front Fill Button (knop voor het vooraan vullen) ingedrukt.
• Laat de knop los wanneer u de gewenste hoeveelheid hebt getapt. Er kan daarna nog een kleine hoeveelheid water uit de dispenser komen en in de opvangbak lopen. Indien u grotere hoeveelheden morst, moet u deze opruimen.

N.B.: Indien de waterdispenser continu langer dan vijf minuten werkt, wordt de stroomtoevoer naar de dispenser automatisch door een sensor uitgeschakeld. Zie het hoofdstuk Automatisch afsluiten voor bijkomende informatie.

Eigenschappen van de dispenser

Eigenschappen van de regelknoppen

(regeling met 5 knoppen)

Bediening van de ijsdispenser

Voor ijsproductie:

• Kies Cubed (ijsblokjes) of Crushed (gebroken) ijs door op de overeenkomstige knop van het regelpaneel van de dispenser te drukken. Een groen controlelampje boven de knop geeft de selectie weer.
• Druk de container tegen het dispenserkussentje. Houd de container zo dicht mogelijk bij de koker wanneer u crushed (gebroken) ijs opvangt om verstuiving te verminderen. De selectie mag niet worden gewijzigd tijdens de werking van de ijsdispenser.

N.B.: Indien de ijsdispenser continu langer dan 2 à 3 minuten werkt, wordt de stroomtoevoer naar de dispenser automatisch door een sensor uitgeschakeld. Zie het hoofdstuk Automatisch afsluiten voor bijkomende informatie.

Met de vergrendeling kan de productie van ijs of water worden stopgezet.

De dispenser vergrendelen en ontgrendelen:

• Houd de knop Dispenser Lock (dispenservergrendeling) 3 à 4 seconden lang ingedrukt om de dispenser te vergrendelen. Boven de knop gaat een groen controlelampje branden, wat erop wijst dat de dispenser vergrendeld is.
• Houd de knop Dispenser Lock (dispenservergrendeling) 3 à 4 seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlelampje boven de knop gaat uit.

Wat is de automatische uitschakeling?

Met de automatische uitschakeling wordt de stroomtoevoer naar de water- en ijsdispenser uitgeschakeld wanneer een van de twee dispensers continu in bedrijf is geweest. In geval van automatische uitschakeling gaat het groene lampje boven de knop Dispenser Lock (dispenservergrendeling) branden.

De dispenser ontgrendelen:

- Houd de knop Dispenser Lock (dispenservergrendeling) 3 à 4 seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlclampje boven de knop gaat uit.

Controlelampje voor status van de filter

FILTER

• OK
• CHANGE

Het statuslampje van de filter geeft aan wanneer de waterfilter dient te worden vervangen. Een groen controlelampje wijst erop dat er geen probleem is met de filter. Een rood lampje betekent dat de filter moet worden vervangen.

Zodra het lampje rood is, blijft dit rood totdat de functie teruggesteld wordt.

Het controlelampje terugstellen:

- Houd de knoppen Dispenser Lock (dispenservergrendeling) en water tegelijkertijd 3 à 4 seconden lang ingedrukt. Het groene statuslampje van de filter flikkert driemaal wanneer de functie met succes is teruggesteld.

AutoLight (Automatisch lampje)

Met de functie Auto Light (Automatisch lampje) kan het dispenserlampje op halve kracht worden ingeschakeld wanneer de Light Sensor(lichtsensor) vaststelt dat er maar weinig licht is in de kamer.

Auto Light (Automatisch lampje) in- en uitschakelen:

• Inschakelen: druk op de knop Auto Light (Automatisch lampje) van het regelpaneel. Een brandend groen controlelampje boven de knop wijst erop dat de sensor actief is.
• Uitschakelen: druk op de knop Auto Light (Automatisch lampje). Het groene controlelampje wordt uitgeschakeld.

N.B.: Het lampje van de dispenser brandt, of Auto Light (Automatisch lampje) geselecteerd is of niet.

Sabbath Mode ('sabbat'-modus)

Deze modus dient tot het uitschakelen van de stroom naar de lichtgevende diode en het dispenserlampje terwijl de regelknoppen blijven werken.

Inschakelen van Sabbath Mode ('sabbat'-modus):

- Druk tegelijkertijd op de knoppen Dispenser Lock (dispenservergrendeling) en Auto Light (Automatisch lampje) en houd deze 3 à 4 seconden ingedrukt. Na 3 à 4 seconden worden (dichtgevende diode en de dispenserlampjes gedoofd. Dispenserlampjes gaan in deze modus niet branden tijdens water - en ijsproductie.

N.B.: Als de stroom in de Sabbath Mode ('sabbat'-modus) wordt onderbroken, blijft de regelknop in Sabbath Mode ('sabbat'-modus) wanneer er opnieuw stroom is.

Uitschakelen van Sabbath Mode ('sabbat'-modus):

- Druk tegelijkertijd op de knoppen Dispenser Lock (dispenservergrendeling) en Auto Light (Automatisch lampje) en houd deze 3 à 4 seconden ingedrukt. Na 3 à 4 seconden gaan de lichtgevende diode en de dispenserlampjes branden.

Eigenschappen van de dispenser

Eigenschappen van de regelknoppen

Water- en ijsproductie (hoofdactivator)

De functies voor water- en ijsproductie werken afzonderlijk van elkaar.

Voor waterproductie:

• Druk op de knop

• Druk op de wateractivator

Voor ijsproductie:

• Druk op de knop

• Druk op de knop

r ijsklontjes.

voor gebroken ijs.

Met de vergrendeling kan de productie van water of ijs worden stopgezet.

De dispenser vergrendelen en ontgrendelen:

• Houd de knop drie seconden lang ingedrukt om de dispenser te vergrendelen. Boven de knop gaat een groen controlelampje branden, wat erop wijst dat de dispenser vergrendeld is.
• Houd de knop drie seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlelampje boven de knop gaat uit.

Functie Light (Lampje)

De functie Light (Lampje) heeft twee instellingen: OFF (Uit) en AUTO (Automatisch).

N.B.: Het dispenserlampje werkt op volle kracht waneer de functies voor water of ijs in gebruik zijn.

Bij de instelling OFF (Uit) werkt de functie alleen als lampje voor de dispenserruimte.

Bij de instelling AUTO (Automatisch) kan de SENSOR de sterkte van het omgevingslicht meten en de kracht van het lampje voor de ruimte hieraan aanpassen. Als de sensor een lagere lichtsterkte ('s nachts, donkere keuken) registreert, gaat het lampje voor de ruimte branden op 50% van de volledige kracht. Als de sensor een hogere lichtsterkte (verlichte keuken, direct zonlicht) registreert, wordt het lampje voor de ruimte niet ingeschakeld.

• Druk op de knop op het regelpaneel. Als het groene controlelampje boven het knoppendisplay uit is, werkt het lampje alleen tijdens water- of ijsproductie.
• Druk op de knop om de instelling AUTO (Automatisch) in te schakelen. Als het groene controlelampje boven het knoppendisplay brandt, maakt het lampje voor de dispenserruimte gebruik van de instelling AUTO (Automatisch).

Controlelampje voor status van de filter

Het statuslampje van de filter geeft aan wanneer de waterfilter dient te worden vervangen. Een groen controlelampje wijst erop dat er geen probleem is met de filter. Een rood lampje betekent dat de filter moet worden vervangen. Zodra het lampje rood is, blijft dit rood totdat de functie teruggesteld wordt.

Het controlelampje terugstellen:

- Houd de knoppen en tegelijkertijd vier seconden lang ingedrukt. Het groene statuslampje van de filter flikkert driemaal wanneer de functie met succes werd teruggesteld.

OK

Change

Wat is de automatische uitschakeling?

Met de automatische uitschakeling wordt de stroomtoevoer naar de water- en ijsdispenser uitgeschakeld wanneer een van de twee dispensers ongeveer twee minuten lang continu in bedrijf is geweest. In geval van automatische uitschakeling gaat het groene lampje boven de

knop branden.

De dispenser ontgrendelen:

- Houd de knop 📁 drie seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlelampje boven de knop gaat uit.

Eigenschappen van de dispenser

Eigenschappen van de regelknoppen vervolg

Met deze toetsen wordt de temperatuur van het vriesgedeelte of het koelgedeelte verhoogd of verlaagd.

De temperatuur voor verse levensmiddelen instellen:

• Gebruik de knoppen
  de knop om de temperatuur van het koelgedeelte te verhogen of de knop om deze te verlagen.

• Druk op de knop √ om de instelling te bevestigen.

De temperatuur voor het vriesgedeelte instellen:

- Herhaal de bovenstaande procedure met de knoppen naast de knop op het display.

Max Cool (Maximaal koelen)

Deze functie zorgt ervoor dat de temperatuur van het koelgedeelte daalt tot de met de regelknop ingestelde instelling voor minimale temperatuur van de koelkast.

Max Cool (Maximaal koelen) inschakelen:

- Druk op de knop . Het groene lampje boven de knop geeft de ingeschakelde status aan.

N.B.: De instelling voor de temperatuur kan niet worden gewijzigd als de instelling Max Cool (Maximaal koelen) of Max Freeze (Maximaal vriezen) ingeschakeld is.

ke instelling blijft ongeveer 10 uur van kracht.

Max Cool (Maximaal koelen) uitschakelen:

- Druk op de knop . Het groene lampje boven de knop gaat uit.

Max Freeze (Maximaal vriezen)

Deze functie zorgt ervoor dat de temperatuur van het vriesgedeelte daalt tot de met de regelknop ingestelde instelling voor minimale temperatuur van de vriezer. Deze instelling blijft ongeveer 24 uur van kracht.

Max Freeze (Maximaal vriezen) inschakelen:

- Druk op de knop. Het groene lampje boven de knop geeft de ingeschakelde status aan.

N.B.: De instelling voor de temperatuur kan niet worden gewijzigd als de instelling Max Cool (Maximaal koelen) of Max Freeze (Maximaal vriezen) ingeschakeld is.

Max Freeze (Maximaal vriezen) uitschakelen:

- Druk op de knop knop gaat uit. . Het groene lampje boven de

Display aan/uit

De aan/uitschakelaar voor het display regelt de stroom naar het display met lichtgevende diodes.

Het display uitschakelen:

• Druk op de knop -18 4 . Het display gaat uit.

Het display opnieuw inschakelen:

• Druk op de knop . -18 4 splay gaat weer aan.

Vacation Mode (Vakantiemodus)

Als deze toets is ingeschakeld, vindt de ontdooicyclus minder vaak plaats. Dit bespaart energie.

De koelkast in de Vacation Mode

(Vakantiemodus) plaatsen:

• Druk op de knop

De Vacation Mode (Vakantiemodus) uitschakelen:

- Druk op de knop de koelkast.

Alarm uit

Deze toets wordt gebruikt om het waarschuwingslampje en audio alarm HI TEMP (Hoge temperatuur) en het audio alarm OPEN DOOR (Deur open) uit te schakelen.

Het alarm uitschakelen:

• Druk op de knop

Eigenschappen van de dispenser

Verborgeloelgensdgnappen vppedewegedknoppen elknoppen regeling)

Sabbath Mode ('sabbat'-modus)

Deze modus dient tot het uitschakelen van de stroom naar de lichtgevende diodes en de dispenserlampjes terwijl de regelknoppen blijven werken. In deze modus zijn er geen visuele of audio alarmen beschikbaar.

Inschakelen van Sabbath Mode ('sabbat'-modus):

• Druk tegelijkertijd op de knoppen

deze 3 seconden ingedrukt. Na 3 seconden worden de lichtgevende diodes en de dispenserlampjes gedoofd.

Dispenserlampjes gaan in deze modus niet branden tijdens Water- en ijsproductie.

Uitschakelen van Sabbath Mode ('sabbat'-modus):

- Druk tegelijkertijd op de knoppen deze 3 seconden ingedrukt. Na lichtgevende diodes en de disp

N.B.: Als de stroom in de Sabbath Mode ('sabbat'-modus) wordt onderbroken, blijft de regelknop in Sabbath Mode ('sabbat'-modus) wanneer er opnieuw stroom is.

Auto Display (Automatisch display)

Het AUTO Display (Automatisch display) regelt de verlichting van het display met lichtgevende diodes op basis van lichtmetingen ontvangen van de SENSOR. Als de SENSOR in de modus AUTO (Automatisch) een lage lichtsterkte aangeeft, is het display dimmer dan tijdens periodes met een sterke verlichting. In de modus ON (Aan) beschikt het display slechts over één instelling voor verlichting en verandert dit niet afhankelijk van de lichtsterkte.

Het krachtniveau van het display instellen:

• Druk op zowel de knop als op de knop van het vriesgedeelte en houd deze 3 seconden ingedrukt. De status die momenteel is ingeschakeld, wordt op het display weergegeven met voor aan en RL voor automatisch.
• Gebruik de knop van het koelgedeelte om door de verschillende statusen van het display heen te lopen.
• Schakel de gekozen instelling in door op de knop te drukken.

Temperature Conversion Mode (Temperatuurconversiemodus)

Deze modus is beschikbaar zodat het temperatuurdisplay kan worden geschakeld tussen Fahrenheit en Celsius.

De temperatuurweergave wijzigen:

- Druk tegelijkertijd op de knop -18 4 en de knop van het vriesgedeelte en houd deze 3 seconden ingedruk. De gebruiker kan schakelen tussen de twee selecties door op dezelfde knoppencombinatie te drukken.

°F

°C

Verborgen vergrendeling voor het bovenste toetsenblok

Deze modus heeft tot doel te voorkomen dat met de bovenste set regelknoppen van de dispenser kan worden geknoeid. Hieronder vallen de functies voor Display (aan/uit), Max Freeze (Maximaal vriezen), Max Cool (Maximaal koelen), Vacation mode (Vakantiemodus) en Temperature Set (Temperatuur instellen).

De verborgen vergrendeling van de dispenser inschakelen:

- Druk tegelijkertijd op de knoppen en houd deze 3 seconden ingedrukt.

De verborgen vergrendeling van de dispenser uitschakelen:

- Druk tegelijkertijd op de knoppen en houd deze 3 seconden ingedrukt.

Functie ON/OFF (Aan/uit)

Met de functie ON/OFF (Aan/uit) wordt de koeling naar de koel- en vriesgedeeltes uitgeschakeld.

De koelkast uitschakelen:

• Druk op de knop van het vriesgedeelte tot de maximaal toelaatbare temperatuur voor het vriesgedeelte voorbij gegaan is. De lichtgevende diode geeft op dit punt “-- --” weer.
  • Druk op de knop √ om de selectie te bevestigen.

WAARSCHUWING

Om elektrische schokken die ernstig lichamelijk letsel of zelfs de dood tot gevolg kunnen hebben te vermijden, mag onderhoud aan of reparatie van de koelkast alleen worden uitgevoerd als de spanning is uitgeschakeld.

De koelkast opnieuw inschakelen:

• Druk op de knop van het vriesgedeelte.
• Druk op de knop √ om de selectie te bevestigen.

Onderhoudstips

Welke reinigingsmiddelen worden aanbevolen voor mijn roestvrijstalen product?

Bij uw fabrikant is een reinigingsmiddel beschikbaar dat kan worden aangeschaft (onderdeelnr. 31960801). Neem voor de aanschaf contact op met uw lokale distributeur.

BELANGRIJK: Schade aan de roestvrijstalen deklaag ten gevolge van het verkeerde gebruik van reinigingsmiddelen of het gebruik van niet-aanbevolen producten wordt door geen enkele garantie gedekt.

Hoe verwijder ik een onaangename geur uit de koelkast?

1. Neem al het voedsel uit de koelkast en schakel de stroomtoevoer uit.
2. Maak alle oppervlakken binnenin schoon (boven-, onder- en zijkanten) volgens de algemene aanwijzingen. Let vooral op hoeken, spleten en gleuven. Reinig ook alle laden, schappen en afdichtingen.
3. Schakel de stroomtoevoer weer in en plaats al het voedsel opnieuw in de koelkast. Was en droog alle flessen, containers en potjes af. Bewaar voedsel in luchtdichte containers om onaangename geuren te voorkomen. Ga na 24 uur na of de geur verdwenen is.

Voer de volgende stappen uit indien de geuren nog altijd aanwezig zijn.

1. Voer stap 1 en 2 uit.
2. Plaats de Garden Fresh Crisper-laden op de bovenste schap van het koelgedeelte. Vul de vries- en koelgedeelten en de deuren ervan met verfrommeld zwart-wit krantenpapier.
3. Plaats houtskoolbriketten op willekeurige wijze in het krantenpapier.
4. Sluit de deuren en wacht 24 à 48 uur.
5. Verwijder de houtskoolbriketten en het krantenpapier.
6. Herhaal stap 2 en 3.

Als de onaangename geur nog altijd aanwezig is, kunt u voor assistentie contact op te nemen met uw lokale distributeur.

De koelkast schoonmaken

WAARSCHUWING

Om elektrische schokken die ernstig lichamelijk letsel of zelfs de dood tot gevolg kunnen hebben, te vermijden, moet u de spanning van de koelkast uitschakelen voor het schoonmaken. Na het schoonmaken kunt u de spanning terug inschakelen.

OPGELET

Om lichamelijk letsel of materiële schade te voorkomen, moet u het volgende doen:

• Lees en volg alle gebruiksaanwijzingen van de schoonmaakproducten.
• Plaats de emmers, schappen of accessoires niet in de vaatwasmachine. De accessoires kunnen barsten of kromtrekken.
• Wees voorzichtig met schappen van gehard glas. Het glas kan plotseling breken als er krassen of kerven in worden gemaakt of in geval van een plotselinge temperatuurwisseling.

- Bescherm vloeren van zacht vinyl of ander materiaal met karton, tapijten of ander beschermmateriaal om muren of vloeren te beschadigen.

Algemeen

1. Maak de oppervlakken schoon met warm water en zuiveringszout. Gebruik een zachte doek om de oppervlakken te reinigen.
2. Spoel de oppervlakken met warm water. Droog met een zachte, schone doek.

Lijmen

1. Verwijder lijmresten door tandpasta op de lijm te wrijven totdat deze loskomt.
2. Spoel het oppervlak met warm water. Droog met een schone, droge doek.

Deurafdichtingen

1. Houd de afdichtingen altijd schoon. Reinig de deurafdichtingen grondig om de drie maanden volgens de instructies beschreven in 'Algemeen'.

Condensorspoelen

Maak de condensorspoelen om de drie maanden schoon om de prestaties van de koelkast maximaal te houden. Stof en pluis kunnen de volgende problemen veroorzaken:

• verminderde koelprestaties
• verhoogd energieverbruik
- in extreme gevallen, voortijdige slijtage van de compressor

1. Verwijder het rooster onderaan en de kappen van de onderste scharnieren volgens de afbeelding rechts.
2. Maak de voorzijde van de condensorspoel schoon met een mondstuk van een stofzuiger.
3. Plaats het rooster onderaan terug door de klemmen in de gaten te plaatsen en vast te drukken. Klik de kappen van de onderste scharnieren vast over de onderste scharnieren.

Glazen schappen

Verwijder de schap door de voorzijde op te tillen zodat de haken uit de metalen rail loskomen en door de schap vervolgens uit te trekken. Laat de schap op kamertemperatuur komen vooragfgaand aan het schoonmaken.

Maak groeven op de volgende wijze schoon:

1. Verdun een mild reinigingsmiddel en breng de oplossing in de groeven aan met een zachte plastic borstel. Laat 5 minuten lang inwerken.
2. Sproei warm water in de groeven met een kraansproeier.
3. Droog de schap grondig en plaats deze terug door de haken in de metalen rail te plaatsen en de voorzijde naar beneden te drukken.

Lampen verwijderen en vervangen

Onderhoudstips

WAARSCHUWING

Om elektrische schokken die ernstig lichamelijk letsel of zelfs de dood tot gevolg kunnen hebben te vermijden, moet u de spanning van de koelkast uitschakelen voorafgaand aan het vervangen van lampen. Als u de spanning niet kunt uitschakelen door de stekker uit het stopcontact te halen, dient u de stop te verwijderen. Na de vervanging kunt u de spanning opnieuw inschakelen.

OPGELET

Om lichamelijk letsel of materiële schade te voorkomen, neemt u het volgende in acht:

- Laat de lampen afkoelen.

- Draag handschoenen wanneer u een lamp vervangt.

Bovenste koelgedeelte

1. Zoek de openingen waarin u uw vingers kunt plaatsen aan beide zijden van dit doorzichtige lichtscherm. Steek uw vingers erin en druk op beide zijden van dit scherm. Trek het naar beneden en verwijder het.

2. Verwijder de lampen.

3. Vervang deze door voor huishoudapparaten bestemde lampen van maximaal 25 W.

4. Plaats de bescherming van de lampen terug. Steek de voorste lipjes van het lichtscherm in de gaten van de voering, juist voor de lamp.

5. Klik de achterkant van de bescherming van de lampen vast.

Onderste koelgedeelte en vriesgedeelte zonder dispenser

1. Druk op de onderste lipjes (A) van het lichtscherm en trek dat recht naar voren uit.

2. Verwijder de lamp.

3. Vervang de lamp door een voor huishoudapparaten bestemde lamp, type Krypton E27, van maximaal 25 W.

4. Steek de bovenste lipjes (B) van het lichtscherm in de voering van de koelkast en klik het onderste deel vast over de lamp.

Vriesgedeelte met dispenser

1. Verwijder de ijsemmer door deze op te tillen en uit te trekken.
2. Verwijder deze deksel van de lampen door te drukken op het bovenste lipje (A) en deze deksel uit de voering te trekken.
3. Vervang de lampen door voor huishoudapparaten bestemde lamp, type Krypton E27, van maximaal 25 W.
4. Steek het onderste lipje (B) van het lichtscherm in de voering en klik het bovenste deel vast over de lamp.
5. Plaats de ijsemmer terug door deze naar binnen te schuiven tot deze hij vastklikt.

1. De lamp bevindt zich in de bovenkant van het frame van de dispenser. Schroef deze los en verwijder deze.
2. Vervang lampen door lampen van 230/240 volt en van maximaal 12 W. In de Crisper-lade bevinden zich extra lampen omdat deze niet overal lokaal verkrijgbaar zijn.

Hoe krijg ik het meeste waar voor mijn geld?

Deze koelkast is ontworpen als een van de zuinigste koelkasten die er bestaat. Verminder uw energieverbruik door het volgende in acht te nemen:

- Gebruik de koelkast bij normale woningtemperaturen tussen 13° en 43° C, weg van warmtebronnen of rechtstreeks zonlicht.

- Stel de regelknoppen van het koelgedeelte, het vriesgedeelte en de Chiller Fresh™ niet kouder in dan noodzakelijk.

• Houd het vriesgedeelte zo vol mogelijk.

- Houd de deurafdichtingen schoon en plooibaar. Vervang de afdichtingen indien deze versleten zijn.

• Houd de condensorspoelen schoon.

Voor u de reparatiedienst belt

GELUIDEN

De huidige koelkasten hebben nieuwe eigenschappen en zijn efficiënter qua energieverbruik. De schuimisolatie is bijzonder energiebesparend en isoleert uitstekend, maar dat soort isolatie absorbeert het geluid niet zo goed, met als gevolg dat sommige geluiden soms ongewoon klinken. U zult er echter snel aan wennen. Lees deze informatie alvorens u de reparatiedienst belt.

PROBLEEM	MOGELIJKE OORZAAK	OPLO SSIN G
Gekllk	De regelknop van het vriesgedeelte (A) klikt wanneer de compressor start of stopt.	Normale werking
	De ontdooingstime(B) klinkt als een elektrische klok en start en stopt de ontdooingscyclus voortdure nd.	Normale werking
Luchtstroom of gegons	De ventilator van het vriesgedeelt(C) en die van de condensor (D) produceren dit geluid.	Normale werking
Geklok of kolkend geluid	Het koelmiddel van de verdamper(E) en de warmtewisselaar (F) maakt dit geluid wanneer dit circuleert.	Normale werking
Gebons	De ijsblokjes van de ijsmachine (sommige modellen) valle n in de ijsemmer (G).	Normale werking
	De koker van de ijsdispenser(H) wordt gesloten.	Normale werking
Getrll	De compressor (I) maakt ee n trille nd geluid terwijl deze draait.	Normale werking
	De koelkast staat niet waterpas. Zie de	installatie-instructies voor informatie over het waterpas plaatsen van uw koelkast.
Gezoem	De waterklep (J) van de ijsmachine (sommige modellen) zoemt ter hoogte van de aansluiting wanneer de ijsmachine met water word t gevuld .	Normale werking
Gebrom	De ijsmachine (K) staat i n de 'o n' (aan)-positie zonder dat het water is aangesloten.	Doe dit lawaai ophouden door de arm van de ijsmachine omhoog te plaatsen, in de 'off' (uit)-positie. Raadpleeg de paragraaf Automatische ijsmachinein deze hand leiding voor bijkomende informatie.
	De vijzel (L) (sommige modellen) bromt wanneer deze het ijs roert tijdens de productie.	Normale werking
	De compressor (I) kan tijdens de werking een hoog, schril geluid maken.	Normale werking
	Elektromagnetische kleg(M) die het luik van de ijskoker bedient.	Normale werking

De regelknoppen van het vriesgedeelte staan op ‘on’ (aan) en de lampjes branden, maar de compressor werkt niet.	De koelkast staat in de ontdoolingsmodus. Normale werking. Wacht 40 minuten totdat de koelkast opstart.
De temperatuur in het Deli/Crisper-gedeelte is te hoog	De regelknoppen zijn te laag afgesteld. Zie de paragraaf over het Deli/Crisper-systeem voor het afstellen van de regelknoppen.
	De regelknoppen van het vriesgedeelte zijn te laag afgesteld.	Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen.
	De lade bevindt zich in de verkeerde positie.	Zie de paragraaf over het Deli/Crisper-systeem voor de juiste positie van de lade.
De koelkast werkt niet	De stekker van de koelkast zit niet in het stopcontact.	Steek de stekker in het stopcontact.
	De regelknop van het vriesgedeelte staat niet op ‘on’ (aan).	Zie het hoofdstuk over de regelknoppen in deze handleiding.
	De zekering is gesprongen of de stroomonderbreker moet worden teruggesteld.	Vervang de gesprongen zekeringen. Controleer de stroomonderbreker en stel deze zo nodig terug.
	Er is een stroomonderbreking geweest. Neem contact op met uw lokale elektriciteitsbedrijf om de stroomonderbreking te rapporteren.
De koelkast werkt nog altijd niet	De koelkast werkt slecht.	Trek de stekker van de koelkast uit het stopcontact en plaats de voedingsmiddelen in een andere koelkast. Als u geen andere koelkast hebt, plaats dan droog ijs in het vriesgedeelte om het voedsel koel te bewaren. De garantie dekt verlies van voedingsmiddelen niet. Neem contact op met de reparatiedienst als u hulp nodig hebt.
De temperatuur in het vak voor verse levensmiddelen is te laag	De condensorspoelen zijn vuil.	Maak de spoelen schoon volgens de instructies in de handleiding.
	De regelknoppen van het koel- of het vriesgedeelte zijn te hoog ingesteld.	Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen.
	De Beverage ChillerTM(sommige modellen) bevindt zich in de verkeerde positie.	Zie de paragraaf over de Beverage ChillerTMmet temperatuurregeling voor de juiste positie.

Voor u de reparatiedienst belt

WERKING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
De temperatuur van de voedingsmiddelen lijkt te hoog.	De deur sluit niet juist.	De koelkast staat niet waterpas plaatsen. Ziele installatie-instructies/voor informatie over het waterpassen van uw koelkast.
		Ga na of de afdichtingen goed zitten. Maak deze zo nodig schoon volgens de reinigingsinstructies in de handleiding.
		Ga na of binnenin de koelkast niets de deur blokkeert en verhindert dat deze goed wordt gesloten (bijv. slecht gesloten laden, ijsemmers, te grote of slecht gestapelde containers of voedingsmiddelen, etc.).
	De regelknoppen moeten worden afgesteld.	Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen in de regelknoppen.
	De condensorspoelen zijn vuil. Maak de condensorspoelen schoon volgens de reinigingsinstructies van de handleiding.
	Het luchtrooster achteraan is geblokkeerd bij meer dan 60 cm diepe modellen.	Ga na waar de voedingsmiddelen zich in de koelkast bevinden en zorg ervoor dat deze het rooster niet blokkeren. Het achterste luchtrooster bevindt zich achter de laden van de krokanthouder.
	De deur is vaak geopend of is lang open gebleven.	Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend.
		Laat de binnentemperatuur zich aanpassen voor de tijd die de deur heeft opengestaan.
	Er zijn nog maar kort geleden voedingsmiddelen aan de koelkast toegevoegd.	Laat de pas toegevoegde voedingsmiddelen op de temperatuur van het koel- of vriesgedeelte komen.
De koelkast heeft een geur	Het vak is vuil of bevat voedsel dat een geur afgeeft.	Lees de instructies van de handleiding in verband met het verwijderen van onaangename geure n.
	De luchtfilter (sommige modellen) dient te worden vervangen.	Vervang de luchtfilter.
Er worden waterdruppels gevormd op de buitenkant van de koelkast	Ga na of de afdichting van de deur goed zit.	Maak zo nodig de afdichtingen schoon volgens de reinigingsinstructies in de handleiding.
	Te hoge vochtigheidsgraad. Normaal in geval van een hoge vochtigheidsgraad.
	De regelknoppen moeten worden afgesteld.	Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen.
Er worden waterdruppels gevormd op de binnenkant van de koelkast	De vochtigheidsgraad is te hoog of de deur is te vaak geopend.	Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen.
	Ga na of de afdichting van de deur goed zit.	Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend.
		Maak zo nodig de afdichtingen schoon volgens de reinigingsinstructies in de handleiding.
De koelkast of de ijsmachine maken ongewone of te lulde gelulden	Normale werking.	Lees het gedeelte over geluiden in het hoofdstuk/voor u de reparatiedienst belt in deze handleiding.
De laden van het Deli/Crisper-systeem en/of die van de Crisper-lade kunnen niet naar behoren worden gesloten	Door de inhoud van de lade of de plaatsing van het voedsel in het gedeelte rond dit vak kan het zijn dat de lade niet goed kan worden gesloten.	Verplaats de voedingsmiddelen en de containers zodat ze niet kunnen verhinderen dat de laden goed sluiten.
	De lade bevindt zich niet in de juiste positie.	Zie het hoofdstuk over het Deli/Crisper-systeem en/of de Crisper-lade van de Crisper-lade voor de juiste plaatsing.
	De koelkast staat niet waterpas. Zie	de installatie-instructies/voor informatie over het waterpas plaatsen van de koelkast.
	De laderails zijn vuil of moeten worden schoongemaakt.	Maak de laderails schoon met warm zeepwater. Spoel en droog grondig.
		Breng een dun laagje vaseline aan op de laderails.
De koelkast draalt te vaak	De deuren zijn vaak geopend of zijn lang open gebleven.	Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend.
		Laat de binnentemperatuur zich aanpassen voor de tijd die de deur heeft opengestaan.
	De vochtigheid of de temperatuur in de omgeving is hoog.	Normale werking.
	Er zijn nog maar kort geleden voedingsmiddelen aan de koelkast toegevoegd.	Laat de recent toegevoegde voedingsmiddelen zich aanpassen aan de temperatuur van het koel- of vriesgedeelte.
	De koelkast is blootgesteld aan hitte ten gevolge van de omgeving of van apparaten in de buurt.	Onderzoek de omgeving van de koelkast. Verplaats deze eventueel om deze efficiënter te doen draaien.
	De condensorspoelen zijn vuil. Maak de condensorspoelen schoon volgens de reinigingsinstructies in de handleiding.

Voor u de reparatiedienst belt

WERKING

PROBLEEM	MOGELIJKE	OORZAAK	OPLOSSING
De koelkast draait te vaak (vervolg)	De regelknoppen moeten worden afgesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen.
	De deur sluit niet goed	De koelkast staat niet waterpas. Zie de installatie-instructiesvoor inform atie over het waterp as plaatsen van de koelkast.
		Ga na of binnenin de koelkast niets de deur blokkeert en verhindert dat deze goed wordt gesloten (bijv. slecht gesloten laden, ijsemmers, te grote of slecht gestapelde containers of voedingsmiddelen, etc.).
		Ga na of de afdichtingen goed zitten. Maak deze zo nodig schoon volgens de reinigingsinstructies in de handleiding.

IJS EN WATER

Het water lijkt troebel Het water bevat lucht of luchtbellen.		Dit is normaal wanneer de dispenser voor het eerst wordt gebruikt.De troebelheid verdwijnt geleidelijk.
Er zitten deeltjes in het water en/of de ijsblokjes.	Koolpoeder van waterfiltercassette.	De eerste hoeveelheden water die uit de cassette komen, kunnen onschadelijk koolpoeder bevatten dat door de cassette wordt afgegeven. De deeltjes kunnen worden geconsumeerd. De ze verdwijnen geleidelijk.
	Door de mineraalconce ntraties in het water r worden deeltjes gevormd wanneer het water bevriest en smelt.	De deeltjes zijn ongevaarlijk en komen in water voor. Deze zijn heel norm aal.
Er branden geen lampjes op het regelpaneel van de dispenser (sommige modellen)	De deur van het vriesgedeelte is niet gesloten.	Controleer of de deur van het vriesgedeelte gesloten is. Het lampje van de regelknop gaat uit wanneer de deur van het vriesgedeelte openstaat.
	De stekker van de koelkast zit niet in het stopcontact.	Steek de stekker van de koelkast in het stopcontact.
	De zekering is gesprongen of de stroomonderbreker moet worden teruggesteld.	Vervang gesprongen zekeringen. Ga na of er geen stroomonderbrekers zijn uitgeschakeld.
	Er is een stroomonderbreking geweest.	Neem contact op met uw lokale elektriciteitsbedrijf om de stroomonderbreking te rapporteren.
Wanneer de kussentjes ingedrukt worden, wordt noch water noch ijs geproduceerd (sommige modellen)	De deur van het vriesgedeelte is niet gesloten.	Controleer of de deur van het vriesgedeelte gesloten is. Het lampje van de regelknop gaat uit wanneer de deur van het vriesgedeelte openstaat.
	De regelknoppen zijn vergrendeld.	Zie de instructies in verband met de regelknoppen van de dispenser.
	Het waterreservoir wordt gevuld.	Bij het eerste gebruik begint de dispenser pas na ongeveer 45 seconden te werken terwijl het ingebouwde waterreservoir wordt gevuld .
	De ijsmachine of de met een ijsmachine uitgeruste koelkast is nog maar net geinstalleerd of er is zopas een grote hoeveelheid ijs gebruikt.	De ijsproductie begint na 24 uur. Het opnieuw vullen van de ijsmachine duurt ook 24 uur.
	De waterfilter is verstopt of moet worde n vervangen.	Vervang de waterfilter.
De ijsmachine produceert onvoldoende ijs of het ijs is misvormd (sommige modellen)	De ijsmachine is nog maar net geinstalleerd of er is zopas een grote hoeveelheid ijs gebruikt.	De ijsproductie begint na 24 uur. Het opnieuw vullen van de ijsmachine duurt ook 24 uur.
	De waterdruk is te laag.	De klep kan beginnen te le kken als de water druk laag is. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter.
	De waterfilter is verstopt of moet worde n vervangen.	Vervang de waterfilter.
De ijsmachine produceert geen ijs (sommige modellen)	De am van de ijsmac hine bevindt zich niet in de juiste positie	Controleer of de arm van de ijsmachine naar beneden is gerich Raadpleeg de paragraaf Automatische ijsmachine in deze handleiding voor bijkomende informatie.
	De leidingwatertoevoer bereikt de waterklep niet Lees de werkwijze voor wateraansluiting in de installatie-instructies
	Er zitten kinken in de waterleidingen.	Schakel de watertoevoer uit en verwijder de kinken. Als dat niet mogelijk is, moeten de leidingen worden vervangen.
	De waterdruk is te laag.	Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter.
	Controleer de temperatuur van het vriesgedeelte.	Lees het hoofdstuk over de regelknoppen in deze handleiding voor hulp inzake het afstellen van de regelknoppen. De temperatuur van het vriesgedeelte moet tussen -17" C en -18" (0 to 2" F) liggen voor de ijsproductie.
	De ijsemmer bevindt zich niet op de juiste plek.	Zie de paragraaf over de ijsemmer voor de juiste installatie en uitlijning.

Voor u de reparatiedienst belt

IJS EN WATER

PROBLEEM	MOGELIJKE OORZAAK OPLOSSING
De ijsmachine produceert geen ijs (sommige modellen – vervolg)	Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in instructiesZelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding mettertijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting.
De koelkast verliest water	Gebruik van plastic buizen voor wateraansluiting.	De fabrikant raadt het gebruik van koperen leidingen aan voor de installatie. Plastic is minder duurzaam en kan lekkage veroorzaken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting.
	Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in instructiesZelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding mettertijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluitsing.
Er vormt zich ijs in de inlaatleiding naar de ijsmachine	Lage waterdruk. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter.
	Te hoge temperatuur in het vriesgedeelte. Lees het hoofdstuk i.v.m. de regelknoppen in deze handleiding voor hulp inzake het afstellen van de regelknoppen. De temperatuur van het vriesgedeelte moet tussen -18° en -17°C (0 to 2°F) liggen voor de ijsproductie.
Het water stroomt trager dan normaal	Lage waterdruk. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een mini mumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter.
	Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in instructiesZelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding na verloop van tijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting.
	Kinken in waterinlaatleidingen. Schakel de watertoevoer uit en verwijder de kinken. Als dat niet mogelijk is, moeten de leidingen worden vervangen.
	De waterfilter is verstopt en moet worden vervangen.	Vervang de waterfilter.
Het water van de dispenser is niet koud	De koelkast is kort geleden geinstalleerd	Het duurt ongeveer 12 uren voordat het water in het reservoir afgekoeld is.
	Er is geen water meer in het reservoir.
	Het water is blijven staan in de waterleidingen buiten het reservoir en is opgewarmd tot kamertemperatuur.	Giet dit eerste glas water weg en vul het opnieuw.

Gegevens over de waterfilter

Blad met systeem- en prestatiegegevens Waterfiltercassette voor koelkast - Model OWF-51

Specifications

Debiet (maximum) 0,75 GPM (2,83 L/min.)

Nominale levensduur OWF51-NI300 (maximum) ...... 300 gallon/ 1135 liter

Nominale levensduur OWF51-WI500 (maximum) ...... 500 gallon/ 1892 liter

Maximale bedrijfstemperatuur 38° C/100° F

Vereiste minimumdruk 35 psi/138 kPa

Minimale bedrijfstemperatuur 1° C (33° F)

Maximale bedrijfsdruk 120 psi/ 827 kPa

Algemene gebruiksvoorwaarden: Lees dit blad met prestatiegegevens en vergelijk het vermogen van deze koelkast met uw eigenlijke behoeften inzake waterbehandeling.

Gebruik dit product NIET op plekken waar het water microbiologisch onveilig is of waar de kwaliteit van het water onbekend is zonder de nodige ontsmetting voor of na het gebruik van het systeem. Een systeem dat gecertificeerd is voor de reductie van cysten, mag worden gebruikt als het water dat eventueel filtreerbare cysten bevat, ontsmet is.

Het intrekbare waterfiltersysteem is uitgerust met een OWF-51-reservecassette (raadpleeg uw distributeur om te bestellen). De filtercassette moet tijdig worden vervangen voor de goede werking van dit filtersysteem. Lees het van toepassing zijnde hoofdstuk van deze handleiding voor de algemene werking, het vereiste onderhoud en het oplossen van eventuele problemen.

Dit systeem is getest conform de normen ANSI/NSF 42 en 53 voor de reductie van onderstaande stoffen. De concentratie van de aangegeven stoffen die zich in het water bevinden dat het systeem binnenstroomt, is verminderd tot een hoeveelheid die lager is dan of gelijk is aan de toegestane limiet voor het water dat het systeem verlaat, volgens de voorschriften van de normen ANSI/NSF 42 en 53.

Prestatiegegevens*

Stof	Concentratie binnenkomend water	Afvalwater	Gemiddelde reductie (%)	Max.	Min. vereiste afvalreductie	pH inlaat
Lood	0,15 mg/L +/- 10%	0,001 mg/L	99,33%	0,001 mg/L	0,010 mg/L	6,5
Lood	0,15 mg/ L +/- 10%	0,002 mg/L	98,66%	0,003 mg/L	0,010 mg/L	8,5
Cyste	50.000/L	1/L	99,99%	3/L	>99,95%	n.v.t.
Troebelheid	11 +/- 1 NTU	0,12 NTU	98,98%	0,18 NTU	0,5 NTU	n.v.t.
Lindaan	0,002 mg/L +/- 10%	0,00005 mg/L	97,62%	0,00005 mg/L	0,00002 mg/L	n.v.t.
Atrazine	0,009 mg/L +/- 10%	0,0002 mg/L	97,93%	0,0006 mg/L	0,003 mg/L	n.v.t.
Chloor	2,0 mg/L +/- 10%	0,09 mg/L	95,26%	0,17 mg/L	+/- 75%	n.v.t.
Deeltjes**	Minimaal 10.000 deeltjes/mL	900/mL	99,68%	2.400/mL	+/- 85%	n.v.t.
2,4-D	0,210 mg/L +/- 10%	45,45 ug/L	84,42%	100 ug/L	0,0017 mg/L	n.v.t.
Asbest	10^7 à 10^8 vezels/L; vezels langer dan 10 micrometer	0,16 MFL/mL	99,96%	0,16 MFL/mL	99%	n.v.t.

* Getest met een debiet van 0,75 GPM (2,83 L/min.) en een maximumdruk van 120 psi (827 kPa) onder normale labomstandigheden. Werkelijke prestaties kunnen variëren. Getest volgens Health Claim Performance en gecertificeerd door NSF International.

** Grootte van deeltjes – bereik testclassificatie. Gebruikte deeltjes: 0,5 à 1 micron.

Getest en gecertificeerd door NSF International conform ANSI/NSF-normen 42 en 53 voor modellen OWF50-WI500 en OWF50-NI300 met betrekking tot:

Norm 42: esthetische effecten

Smaak- en geurreductie

Chloorreductie

Reductie van deeltjes klasse 1

Norm 53: gezondheidseffecten

Chemische reductie-eenheid

Reductie van lood, atrazin, lindaan en 2,4-D

Reductie van cyste, troebelheid en asbest
