Producttype	Inbouwvaatwasser
Merk	ZANUSSI
Model	ZDI121
Afmetingen (B x H x D)	59,6 x 81,8-87,8 x 57,5 cm
Capaciteit	12 couverts
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)
Elektrische aansluiting	230 V, zie typeplaatje voor vermogen en zekering
Wasprogramma's	6 programma's: intensief (70°C), normaal (65°C), snel (65°C), BIO (50°C), voorwas, uitgestelde start
Waterverbruik (intensief programma)	22-25 L
Energieverbruik (intensief programma)	1,8-2,0 kWh
Duur intensief programma	85-95 min
Instelling waterontharder	Handmatig en elektronisch, niveaus 1-10
Veiligheid	Overloopbeveiliging, deurvergrendeling, kinderveiligheid
Onderhoud en reiniging	Reiniging van filters (A, B, C) en sproeiarmen
Installatie	Aansluiting warm/koud water, afvoer, hoogte-instelling bovenste mand
Onderdelen en repareerbaarheid	Beschikbaar op www.zanussi.be, reparatie door erkende technicus
Materiaal	Roestvrij staal (kuip)
Land van fabricage	Niet gespecificeerd

Veelgestelde vragen - ZDI121 ZANUSSI

Hoe stel ik de waterontharder in?

De waterontharder wordt handmatig ingesteld (kiezer onder de kap) en elektronisch (door de Start/Annuleer-toets ingedrukt te houden en de kiezer te draaien). Raadpleeg de waterhardheidstabel in de handleiding om het juiste niveau te kiezen.

Welk wasmiddel gebruiken?

Gebruik uitsluitend producten die specifiek zijn voor vaatwassers (poeder, vloeibaar of tabletten). Houd u aan de doseringen op de verpakking. Controleer bij tabletten of ze geschikt zijn voor de hardheid van uw water.

Hoe vul ik het zoutreservoir?

Open het reservoir (onder de onderste mand), giet 1 liter water als het de eerste keer is, voeg dan speciaal vaatwasserzout toe tot het reservoir vol is. Sluit de dop zorgvuldig.

Wat te doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit, de zekering niet gesprongen is en de uitgestelde start niet is ingeschakeld. Als het Start/Annuleer-lampje knippert, raadpleeg dan de sectie 'Bij storingen'.

Welke programma's zijn beschikbaar?

De programma's zijn: intensief (70°C) voor zeer vuile vaat, normaal (65°C) voor matig vuil, snel (65°C) voor licht vuil, BIO (50°C) eco, voorwas voor gedeeltelijke lading, en koude spoeling.

Hoe reinig ik de filters?

Zet het apparaat uit. Verwijder het platte filter (A), draai dan filters B en C een kwartslag los. Reinig ze onder stromend water. Plaats ze terug in omgekeerde volgorde. Gebruik het apparaat nooit zonder filters.

Wat te doen bij een foutcode (knipperen)?

1 knipper = probleem met watertoevoer (controleer kraan en filter). 2 knipperingen = probleem met afvoer (controleer slang en gootsteen). 3 knipperingen = overloopbeveiliging geactiveerd (sluit de kraan en neem contact op met de klantenservice).

Hoe het drogen verbeteren?

Gebruik glansmiddel en stel de dosering in (niveau 2 of 3, afhankelijk van het resultaat). Open de deur aan het einde van de cyclus om de stoom te laten ontsnappen. Vermijd plastic voorwerpen die water vasthouden.

Kan het apparaat op warm water worden aangesloten?

Ja, het kan worden aangesloten op warm water tot 60°C, wat het energieverbruik vermindert als het warm water afkomstig is van hernieuwbare bronnen (zon, enz.). Gebruik een geschikte toevoerslang.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich aan de binnenrand van de deur van de vaatwasser. Het bevat het model (Mod.), productreferentie (PNC) en serienummer (S.N.), nodig voor de klantenservice.

GEBRUIKSAANWIJZING ZDI121 ZANUSSI

NL Gebruiksaanwijzing 2 GB User manual 17 FR Notice d'utilisation 32 DE Benutzerinformation 47 PT Manual de instruções 63

Afwasmachine

Dishwasher

Lave-vaisselle

Veiligheidsinformatie 2

Bedieningspaneel 3

Wasprogramma's 4

Bediening van het apparaat 5

De waterontharder instellen 5

Gebruik van zout voor de vaatwasser 6

Gebruik van glansspoelmiddel 7

Devaatwasser inruimen 8

Gebruik van vaatwasmiddelen 9

Een wasprogramma selecteren en starten 10

Onderhoud en reiniging 11

Problemen oplossen 12

Aansluiting aan de waterleiding 15

Aansluiting aan het elektriciteitsnet 16

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor vaatwassers, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor vaatwassers (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent terwijl het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.
• Voer de reparaties zelf UIT om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.
• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.
• Het apparaat niet gebruiken:
• als de hoofdkabel of waterslangen beschadigd zijn,
• als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kunt komen.

Neem contact op met onze service-afdeling.

• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

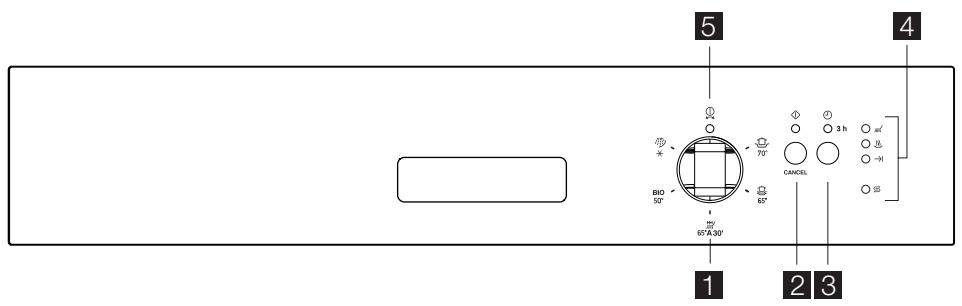

Bedieningspaneel

1 Programmaknop 2 Toets start/annuleren (Cancel) 3 Toets uitgestelde start 4 Controleampjes 5 Controlelampje Aan/uit

Controleampjes
π/	Het contrôleampje gaat aan wanner de wasfase of spoelfase loopt.
∞	Het contrôleampje gaat aan als de droogfase loopt.
→|	Het contrôleampje gaat branden wanner het afwaspro-gramma is afgelopen. Hulpfuncties: • Niveau van de waterontharder. • Er klinkt een geluidssignaal als het apparaat een stö-ring heeft.

Controleampjes

Het controlelampje brandt als er zout bijgevuld moet worden. Zie het hoofdstuk 'Gebruik van zout voor afwasmachines'. Het controlelampje voor zout blijft enkele uren branden, maar heeft geen ongewenst effect op de werking van het apparaat.

1) Het controlelampje is uit als het programma loopt.

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het wasprogramma uit te stellen met een interval van 3 uur. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Programmaschakelaar en controlelampje aan/uit

• Draai de programmaschakelaar rechtsom of linksom om een afwasprogramma te kiezen. De programmamarkering op de programmaschakelaar moet overeenkomen met een van de afwasprogramma's op het bedieningspaneel.

De programmamarkering op de programmaschakelaar moet overeenkomen met een van de afwasprogramma's op het bedieningspaneel.

• Het controlelampje aan/uit gaat branden (stand AAN).
• Draai, om het apparaat uit te zetten, de programmaschakelaar totdat de programmamarkering overeenkomt met het controlelampje aan/uit.
• Het controlelampje aan/uit gaat uit (positie UIT).

Wasprogramma's

Afwasprogramma's

Programma	Mate van verrui-ling	Soort serviesgoed	Beschrijving programme
®	Sterk verruild	Serviesgoed, be-stek, potten en pan-nen	Voorwas Hoofdwas tot 70°C 2 tessentijdse spoelgangen Laatste spoelgang Drogen
®	Normaal verruild	Serviesgoed, be-stek, potten en pan-nen	Voorwas Hoofdwas tot 65°C 2 tessentijdse spoelgangen Laatste spoelgang Drogen
® (1)	Normaal oflicht verruild	Serviesgoed en be-stek	Hoofdwas tot 65°C Laatste spoelgang
BIO (2)	Normaal verruild	Serviesgoed en be-stek	Voorwas Hoofdwas tot 50°C 1 tessentijdse spoelgang Laatste spoelgang Drogen
Programma	Mate van verwui- ling	Soort serviesgoed	Beschrijving programme
#	Alles	Gedeeltelijke lading (later op de dag ver- der te vullen)	Eén koude spoelgang (om te voorkomen dat etensresten aan elkaar plankken). (Voor dit programma hoeft geen afwasmiddel gezbrukt te worden).

1) Dit is het perfecte dagelijkse programma om een niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden. 2) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

Verbruikswaarden

Programma	Programmaduur (in minutes)	Energieverbruik (in kWh)	Waterverbruik (in liter)
○	85-95	1,8-2,0	22-25
○	105-115	1,5-1,7	23-25
○	30	0,9	9
BIO	130-140	1,0-1,2	14-16
○	12	0,1	5

i De druk en de temperatuur van het water, de variaties in stroomtoevoer en de hoeveelheid serviesgoed kunnen deze waarden veranderen.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de afwasmachine.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten uit de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

Duitse graden (dH°) - Franse graden (°TH).

1. Stel het juiste programma in voor het type lading en mate van vervuiling.
2. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
3. Start het afwasprogramma.

i Als u afwasmiddeltabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water). Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid				Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

Handmatige afstelling

Het apparaat is in de fabriek ingesteld op stand 2.

1

2

Zet de schakelaar op stand 1 of 2.

1. Druk op de toets starten/annuleren en houd vast. Draai de programmaschakelaar rechtsom, totdat de

Gebruik van zout voor de vaatwasser

! Let op! Gebruik alleen afwasmachinezout. Zout dat niet geschikt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.

1. Laat de toets starten/annuleren los wanneer het controlelampje aan/uit en het controlelampje starten/annuleren beginnen te knipperen.
2. Tegelijkertijd knippert het controlelampje einde programma om het niveau van de waterontharder te tonen.

Voorbeeld:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz. = niveau 5

1. Druk één keer op de toets starten/annuleren om het niveau van de waterontharder met één stap te verhogen.

Het controlelampje einde programma geeft het nieuwe niveau aan.

1. Draai de programmaschakelaar naar de stand uit om de bewerking op te slaan.

1

2

3

4

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik).

5

6

Het is normaal dat er water uit het zoutreservoir stroomt wanneer u zout bijvult. Zorg dat er geen zout buiten het zoutreservoir terechtkomt. Zout dat achterblijft, beschadigt het reservoir. Aangeraden wordt een afwasprogramma direct te starten nadat u het zoutreservoir hebt gevuld. Dit voorkomt corrosie als gevolg van gemorst zout.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden.

Gebruik van glansspoelmiddel

Let op! Gebruik alleen merkglansmiddelen voor afwasmachines.

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

1

2

3

4

5

Vul bij wanneer de glansmiddelindicator (B) helder wordt.

Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachine reinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

De glansmiddeldosering afstellen

De glansmiddelkeuze-knop is in de fabriek ingesteld op stand 3. Om de dosering te verhogen of te verlagen, raadpleegt u "Problemen oplossen".

De vaatwasser inruimen

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor vaatwassers.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg deze stappen voordat u serviesgoed en bestek laadt:
• Verwijder alle voedselresten en vuil.
• Laat aangebakken voedselresten eerst inweken.
• Volg deze stappen terwijl u serviesgoed en bestek laadt:
• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden. Zorg ervoor dat het water zich niet in het reservoir of een diepe pan kan verzamelen. Zorg ervoor dat serviesgoed en bestek niet in elkaar liggen. Zorg ervoor dat serviesgoed en bestek elkaar niet overlappen. Zorg ervoor dat glazen andere glazen niet aanraken. Leg kleine voorwerpen in de bestekmand.
• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen. Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven.

! Let op! Zorg ervoor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

! Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

Rangschik dekschalen en grote deksels langs de rand van het onderrek.

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Klap de kopjesrekken op voor langere voorwerpen.

Plaats borden in het achterste deel van het bovenrek. Kantel ze voorover.

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van borden in:
	bovenrek	onderrek
Bovenste stand	20 cm	31 cm

Gebruik van vaatwasmiddelen

Gebruik alleen vaatwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor vaatwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant. Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

1

2

Maximale hoogte van borden in:

bovenrek

onderrek

Onderste stand

24 cm

27 cm

1

2

Volg de stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek eruit.
3. Plaats het rek in de bovenste of onderste stand.
4. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen.

3

Vul het afwasmiddelbakje (A) met afwasmiddel.

4

Als u een wasprogramma gebruikt met een voorwas, doet u ook afwasmiddel in het voorwasbakje (B).

5

6

Gebruik van afwasmiddeltabletten

Doe het afwasmiddeltablet in het afwasmiddeldoseerbakje (A).

Afwasmiddeltabletten bevatten:

• afwasmiddel
• glansmiddel
• andere schoonmaakmiddelen.

Volg deze stappen om afwasmiddeltabletten te gebruiken:

1. Zorg ervoor dat de afwasmiddeltabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.
2. Stel het laagste niveau in voor de waterhardheid en de glansmiddeldosering.

Een wasprogramma selecteren en starten

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.
2. Draai de programmaschakelaar om het afwasprogramma in te stellen. Zie hoofdstuk 'Afwasprogramma's'.
3. Het controlelampje aan/uit gaat aan.
4. Het fasecontrolelampje voor het afwasprogramma begint te knipperen.
5. Druk op de toets starten/annuleren.
6. Het afwasprogramma start automatisch.
7. Het controlelampje starten/annuleren gaat aan.
8. Wanneer het programma start, blijft alleen het controlelampje voor de lopende fase aan.

Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

Het is niet nodig om het zoutreservoir en het glansmiddeldoseerbakje te vullen.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Volg deze stappen om opnieuw afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de waterontharder in op het hoogste niveau.
3. Draai een wasprogramma zonder serviesgoed.
4. Stel de waterontharder af. Zie hoofdstuk 'De waterontharder instellen'.
5. Stel de glansmiddeldosering in.

i Verschillende merken afwasmiddel hebben een andere oplostijd. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Let op! Open de deur voorzichtig. Er kan stoom vrijkomen.

Een afwasprogramma annuleren

• Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast.
• Het controlelampje starten/annuleren gaat UIT.
• Het fasecontrollampje begint te knipperen.

Het afwasprogramma is geannuleerd.

Op dit punt kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat UIT.
2. Stel een nieuw afwasprogramma in.

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

• Het programma stopt. Sluit de deur.
• Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma instellen en starten met uitgestelde start

1. Een afwasprogramma instellen.
2. Druk op de toets uitgestelde start.
3. Het indicatielampje uitgestelde start gaat branden.
4. Druk op de toets starten/annuleren.
5. Het aftellen van de uitgestelde start begint.
6. De fasecontrolelampjes gaan uit.

Als het aftellen verstreken is, start het afwasprogramma automatisch.

• Het controlelampje van de uitgestelde start gaat uit.
• Het fasecontrolelampje gaat branden.

Open de deur niet tijdens het aftellen om het aftelproces niet te onderbreken. Als u de deur weer sluit,

gaat het aftellen verder vanaf het punt van onderbreking.

De uitgestelde start annuleren:

1. Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast.

Onderhoud en reiniging

Waarschuwing! Schakel het apparaat uit voordat u de filters schoonmaakt.

De filters reinigen

Belangrijk! Gebruik het apparaat niet zonder filters. Zorg ervoor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak de filters A, B en C schoon onder stromend water.

• Het indicatielampje van starten/annuleren en de uitgestelde start gaan uit.
• Het fasecontrollampje begint te knipperen.
• Druk op de toets start/annuleren om het afwasprogramma te starten.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden UIT:

• Het apparaat stopt automatisch.
• Het controlelampje Einde gaat aan.

Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het UIT de afwasmachine haalt. Hete borden beschadigen sneller.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

3

Draai, om de filters B en C te verwijderen, het handvat een kwartslag naar links.

4

Verwijder het platte filter A uit de bodem van het apparaat.

5

Plaats het platte filter A terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders D.

6

Zet het filtersysteem op zijn plaats. Draai, om het filtersysteem te vergrendelen, het handvat naar rechts totdat het op zijn plaats vastklikt.

Belangrijk! Verwijder de sproeiarmen niet.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een cocktailprikker.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloorethyleen enz.).

Voorzorgsmaatregelen bij vorst

Let op! Installeer het apparaat niet op een plek waar de temperatuur onder de 0°C komt. De fabrikant is verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslang los en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stoot niet tijdens de werking.

Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Storingscode en storing	Mogelijkkeoorzaak en oplossing
·continu knipperen van het controle-lampje starten/annuleren ·1 keer knipperen van het controlelampje Einde De afwasmachine worden nicht gezuld met water	·De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon. ·De waterkraan is zich. Draai de waterkraan open. ·Het filter in de watertoevoerslang is geblokkeerd. Maak het filter schoon. ·De aansluiting van de watertoevoerslang is Niet juist. De slang kan geknakt of ingedeukt+zijn. Zorg er voor dat de aansluiting juist is.
·continu knipperen van het controle-lampje starten/annuleren ·2 keer knipperen van het controlelampje einde programme Het afwaswater worden Niet afgevoerd	·De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. ·De aansluiting van de waterafvoerslang is Niet juist. De slang kan geknakt of ingedeukt+zijn. Zorg er voor dat de aansluiting juist is.
·continu knipperen van het controle-lampje starten/annuleren ·3 keer knipperen van het controlelampje einde programme De anti-overstromingsinrichting is geac-tiveerd	·Draai de waterkraan zich en neem contact op met荃 service-afdeling.
Storingscode en storing	Mogelijk oorzaak en oplossing
Het programme begint nicht	• De deur van het apparaat is Niet gesloten. Sluit de deur. • De stekker zit nicht in het stopcontact. Steen de stekker in het stopcontact. • Dezekering in de meterkast is doorgebrand. Vervang dezekering. • Deuitgestelde start is ingesteld. Annuleer deuitgestelde start om het programme onmiddelijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Deze gegevens zijn nodig om u snel en juist te helpen:

• Modelbeschrijving (Mod.)
• Productnummer (PNC)

Serienummer (S.N.)

Raadpleeg het typeplaatje voor deze gegevens.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ....

Productnummer : ....

Serienummer : ....

	De schoonmaakresultaten zijn slecht
De bordenলen nicht schoon	• Het geselecteerde afwasprogramma is Niet geschikt voor het type lading en mate van verruiling. • De rekkenলen Niet goed ingedeeld, zDat het water er Niet aan alle kanten bij kan. • De sproeiarmen hunnen Niet vrij draaien als gevolg van een onjuisteplaatsing van het serviesgoed. • De filtersলen vuil of Niet juist geplaatst. • Er is te weinig of geen afwasmiddel gezruikt.
Er zitten kalkresten op de borden	• Het zoutreservoir is leeg. • De waterontharder is ingesteld op het verkeerde niveau. • De dop van het zoutreservoir zit Niet goed zich.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gezruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem	• Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de oorzaakঃ.

Afmetingen	Breedte	59,6 cm
	Hoopte	81,8-87,8 cm
	Diepte	57,5 cm
Elektrische aansluiting - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk	Minimaal	0,05 MPa (0,5 bar)
	Maximaal	0,8 MPa (8 bar)
Capaciteit		12 couverts

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentelijke instantie of de winkel waar u het product hebt gekocht.

Montage

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS< enz. Gooi het verpakkingsmateriaal in de daarvoor bestemde container bij uw plaatselijke afvaldienst.

! Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Waarschuwing! Zorg dat de stekker tijdens de installatie niet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installeer het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installeer het apparaat onder een aanrecht (keukenblad of gootsteen).

Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zijn voor de monteur.

Plaats het apparaat naast een waterkraan en een afvoer. Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet geknikt of platgedrukt worden.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, wand).

Het apparaat waterpas afstellen

Zorg ervoor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Watertoevoerslang

Sluit het apparaat aan op een hete (max. 60°C) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg ervoor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg ervoor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt.

Draai de toevoerslang naar links of rechts voor de installatie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat niet aan op nieuwe leidingen of op leidingen die lang niet zijn gebruikt. Laat

het water enkele minuten stromen en sluit dan pas de toevoerslang aan.

Watertoevoerslang met veiligheidsklep

De elektriciteitskabel en de veiligheidsklep bevinden zich in de dubbelwandige watertoevoerslang. De watertoevoerslang bevindt zich alleen onder druk als het water loopt. Als er een lekkage in de watertoevoerslang zit, onderbreekt de veiligheidsklep het stromende water.

Waarschuwing! Gevaarlijke spanning

Pas op als u de watertoevoerslang aansluit:

Dompel de watertoevoerslang of de veiligheidsklep niet in water. - Als de watertoevoerslang of de veiligheidsklep beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact. - Laat de watertoevoerslang met de veiligheidsklep alleen door de service-afdeling vervangen.

Afvoerslang

1

2

Sluit de waterafvoerslang aan op een sifon onder de gootsteen.

3

4

De binnendiameter mag niet kleiner zijn dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Waarschuwing! De fabrikant is niet verantwoordelijk als u deze veiligheidsmaatregelen niet opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg ervoor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

U kunt toebehoren, verbruiksproducten en onderdelen bestellen via onze webwinkel op: www.zanussi.be
