Produkttyp	Einbaugeschirrspüler
Marke	ZANUSSI
Modell	ZDI121
Abmessungen (B x H x T)	59,6 x 81,8-87,8 x 57,5 cm
Kapazität	12 Gedecke
Wasserdruck	0,05 - 0,8 MPa (0,5 - 8 bar)
Stromversorgung	230 V, siehe Typenschild für Leistung und Sicherung
Spülprogramme	6 Programme: Intensiv (70°C), Normal (65°C), Kurz (65°C), BIO (50°C), Vorspülen, Startzeitvorwahl
Wasserverbrauch (Intensivprogramm)	22-25 L
Energieverbrauch (Intensivprogramm)	1,8-2,0 kWh
Dauer Intensivprogramm	85-95 min
Einstellung Wasserenthärter	Manuell und elektronisch, Stufen 1-10
Sicherheit	Überlaufschutz, Türverriegelung, Kindersicherung
Wartung und Reinigung	Reinigung der Filter (A, B, C) und Sprüharme
Installation	Anschluss Warm-/Kaltwasser, Abwasser, Höhenverstellung Oberkorb
Ersatzteile und Reparierbarkeit	Erhältlich auf www.zanussi.be, Reparatur durch autorisierten Techniker
Material	Edelstahl (Behälter)
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - ZDI121 ZANUSSI

Wie stelle ich den Wasserenthärter ein?

Der Wasserenthärter wird manuell (Wahlschalter unter der Abdeckung) und elektronisch eingestellt (Start/Abbruch-Taste gedrückt halten und Wahlschalter drehen). Konsultieren Sie die Wassertabelle in der Anleitung, um die passende Stufe zu wählen.

Welches Spülmittel soll ich verwenden?

Verwenden Sie ausschließlich spezielle Geschirrspülmittel (Pulver, Flüssigkeit oder Tabs). Beachten Sie die auf der Verpackung angegebenen Dosierungen. Prüfen Sie bei Tabs, ob sie für Ihre Wasserhärte geeignet sind.

Wie fülle ich den Salzbehälter?

Öffnen Sie den Behälter (unter dem Unterkorb), gießen Sie beim ersten Mal 1 Liter Wasser ein, dann fügen Sie Spezialsalz für Geschirrspüler hinzu, bis der Behälter voll ist. Verschließen Sie den Deckel sorgfältig.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob die Tür richtig geschlossen ist, der Stecker eingesteckt ist, die Sicherung nicht durchgebrannt ist und die Startzeitvorwahl nicht aktiviert ist. Wenn die Start/Abbruch-LED blinkt, schlagen Sie im Abschnitt 'Bei Störungen' nach.

Welche Programme sind verfügbar?

Die Programme sind: Intensiv (70°C) für stark verschmutztes Geschirr, Normal (65°C) für normal verschmutzt, Kurz (65°C) für leicht verschmutzt, BIO (50°C) sparsam, Vorspülen für Teilbeladung und Kaltspülen.

Wie reinige ich die Filter?

Schalten Sie das Gerät aus. Entfernen Sie den Flachfilter (A), dann drehen Sie die Filter B und C um 1/4 Umdrehung heraus. Reinigen Sie sie unter fließendem Wasser. Setzen Sie sie in umgekehrter Reihenfolge wieder ein. Verwenden Sie das Gerät niemals ohne Filter.

Was tun bei Fehlercode (Blinken)?

1 Blinkzeichen = Wasserzulaufproblem (prüfen Sie Wasserhahn und Filter). 2 Blinkzeichen = Ablaufproblem (prüfen Sie Schlauch und Spüle). 3 Blinkzeichen = Überlaufschutz ausgelöst (schließen Sie den Wasserhahn und kontaktieren Sie den Kundendienst).

Wie verbessere ich die Trocknung?

Verwenden Sie Klarspüler und stellen Sie die Dosierung ein (Stufe 2 oder 3 je nach Ergebnis). Öffnen Sie die Tür am Ende des Programms, damit der Dampf entweichen kann. Vermeiden Sie Kunststoffe, die Wasser zurückhalten.

Kann das Gerät an Warmwasser angeschlossen werden?

Ja, es kann bis zu 60°C an Warmwasser angeschlossen werden, was den Energieverbrauch senkt, wenn das Warmwasser aus erneuerbaren Quellen (Solar usw.) stammt. Verwenden Sie einen geeigneten Zulaufschlauch.

Wo finde ich das Typenschild?

Das Typenschild befindet sich an der Innenkante der Geschirrspülertür. Es zeigt das Modell (Mod.), die Produktnummer (PNC) und die Seriennummer (S.N.) an, die für den Kundendienst erforderlich sind.

BEDIENUNGSANLEITUNG ZDI121 ZANUSSI

Geschirrspülmaschine

Technische Daten 14

Umweltschutz 14

Montage 14

Elektronische Einstellung

Der Wasserenthärter ist im Werk auf Stufe 5 eingestellt.

Sicherheitshinweise 47

Bedienblende 48

Spülprogramme 49

Verwendung des Geräts 50

Einstellen des Wasserenthärters 51

Gebrauch von Salz für Geschirrspüler 52

Gebrauch von Klarspülmittel 52

Laden von Besteck und Geschirr 53

Gebrauch von Spülmittel 54

Auswählen und Starten eines Spülprogramms 55

Reinigung und Pflege 57

Was tun, wenn ... 57

Technische Daten 59

Umwelttipps 59

Gerät aufstellen 60

Wasseranschluss 60

Elektrischer Anschluss 61

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie es anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.
• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.
• Verwenden Sie ausschließlich Markenreinigungskoprokte für Geschirrspüler (Spülmittel, Salz, Klarspüler).
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.
• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Da

bei dürfen ausschließlich Originalersatzteile verwendet werden.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.
• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Höhe von Kindern gelangen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.
• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Benutzen Sie das Gerät nicht:
• wenn das Netzkabel oder die Wasserschläuche beschädigt sind,
• wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt.

Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Achtung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

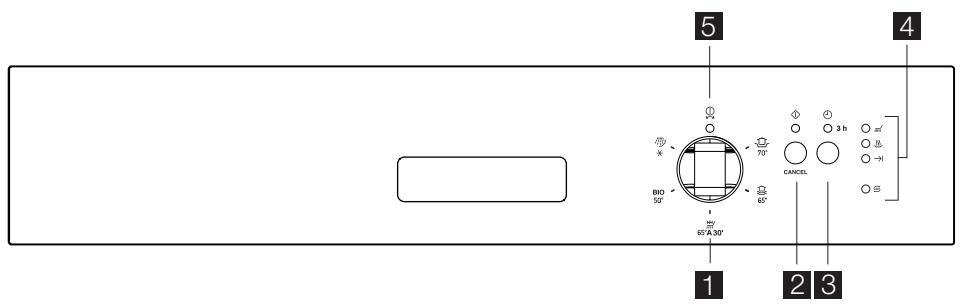

Bedienblende

1 Programmwahler 2 Start-/Abbruch-Taste (Cancel) 3 Zeitvorwahl-Taste 4 Kontrolllampen 5 Ein/Aus-Betriebsanzeige

Kontrolllampen

1

Die Kontrolllampe leuchtet während der Reinigungsphase oder der Klarspülphase.

Die Kontrolllampe leuchtet während der Trocknungsphase.

Kontrollampen
→I	Die Kontrollampe leuchtet, wenn das Spülprogramm zu Ende ist. Zusatzfunktionen: • Einstellung des Wasserenthärters. • Alarm bei einer Störung des Geräts.
∑1)	Die Kontrollampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz". Die Salzkontrollampe kann nach dem Nachfüllen von Salz noch einige Stunden leuchen. Dies hat jeder keine unerwänsche Auswirkung auf den Gerätebetrieb.

1) Die Kontrolllampe ist aus, während ein Spülprogramm läuft.

Zeitvorwahl-Taste

Verwenden Sie diese Taste, um den Start eines Spülprogramms um 3 Stunden zu verzögern. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Programmwähler und Ein/Aus-Betriebsanzeige

• Drehen Sie den Programmwähler zum Einstellen eines Spülprogramms im Uhrzeigersinn oder gegen den Uhrzeigersinn. Die Referenzmarkierung am Pro

grammwähler muss auf eins der Spülprogramme auf der Bedienblende zeigen.

Die Ein/Aus-Betriebsanzeige leuchtet auf (Position EIN).

• Um das Gerät auszuschalten, drehen Sie den Programmwähler, bis die Referenzmarkierung auf die Ein/Aus-Betriebsanzeige zeigt.

Die Ein/Aus-Betriebsanzeige erlischt (Position AUS).

Spülprogramme

Spülprogramme

Programm	Grad der Ver-schmutzung	Spülgut	Programmbeschreibung
	Stark ver-schmutzt	Geschirr, Besteck, Töpfe, Pfannen	Vorsprülung Hauptspülgang bis zu 70 °C 2 Zwischensprüngle Klarsprünglo trocknen
	Normal ver-schmutzt	Geschirr, Besteck, Töpfe, Pfannen	Vorsprülung Hauptspülgang bis zu 65 °C 2 Zwischensprüngle Klarsprünglo trocknen
1)	Normal/leicht-verschmutzt	Geschirr und Be-steck	Hauptspülgang bis zu 65 °C Klarsprünglo
BIO 2)	Normal ver-schmutzt	Geschirr und Be-steck	Vorsprülung Hauptspülgang bis zu 50 °C 1 Zwischensprüfung Klarsprüfung trocknen
	Beliebig	Teilweise beladen (weiteres Spülgut soll im Lauf des Ta-ges noch hinzukommen)	1 Kaltsprüfung (daimt die Speiserückstände nicht festkleben). (Für diesen Programm ist kein Reinigungsmittel erforderlich).

1) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessengeschirr und Besteck spülen möchte. 2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm	Programmdauer (in Minuten)	Energieverbrauch (kWh)	Wasserverbrauch (in Litern)
空	85-95	1,8-2,0	22-25
空	105-115	1,5-1,7	23-25
黑	30	0,9	9
BIO	130-140	1,0-1,2	14-16
雪	12	0,1	5

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den

Schwankungen in der Stromversorgung und der Geschirrmenge variieren können.

Verwendung des Geräts

Bitte halten Sie sich für die folgenden Schritte einzeln an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.
2. Füllen Sie den Salzbehälter mit Geschirrspulsalz.
3. Füllen Sie den Klarspüldosierer mit Klarspüler.
4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.
5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.
6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.
7. Starten Sie das Spülprogramm.

i Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spülmitteln".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken.

Die Wasserhärte wird in entsprechenden, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
• Französische Wasserhärtegrade (°TH).
• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).
• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte				Einstellung des Wasserenthärters
°dH	°TH	mmol/l	Clarke-Werte	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Kein Salz erforderlich.

Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Werkseitig ist das Gerät auf Stufe 2 eingestellt.

1

2

Stellen Sie den Schalter auf Stufe 1 oder 2.

Elektronische Einstellung

Werkseitig ist der Wasserenthärter auf Stufe 5 eingestellt.

1. Halten Sie die Start-/Abbruch-Taste gedrückt. Drehen Sie den Programmwähler im Uhrzeigersinn, bis die Referenzmarkierung auf das erste Spülprogramm auf der Bedienblende zeigt.
2. Lassen Sie die Start-/Abbruch-Taste los, wenn die Ein/Aus-Betriebsanzeige und die Start-/Abbruch-Kontrolllampe zu blinken beginnen.
3. Gleichzeitig blinkt die Kontrollampe "Programmende" und zeigt damit die Einstellung des Wasserenthärters an.

Beispiel:

5 Blinksignale, Pause, 5 Blinksignale, Pause usw. = Stufe 5

1. Drücken Sie die Start-/Abbruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.

Die Kontrollampe "Programmende" zeigt die neue Einstellung an.

Gebrauch von Salz für Geschirrspüler

1. Drehen Sie den Programmwahler in die Ausschaltposition, um die Einstellung zu speichern.

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Die Verwendung von Salzarten, die nicht für Geschirrspüler geeignet sind, führt zur Beschädigung des Wasserenthärters.

1

2

3

4

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).

5

6

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft. Vergewissern Sie sich, dass sich kein verschüttetes Salz außerhalb des Salzbehälters befindet. Wenn Salz eine Zeit lang auf der Oberfläche des Behälters verbleibt, wird dieser beschädigt. Es empfiehlt sich, unmittelbar nach dem Befüllen des Salzbehälters ein Spülprogramm zu starten. Auf diese Weise wird Korrosion durch verschüttetes Salz verhindert.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1

2

3

4

5

Füllen Sie den Klarspüldosierer auf, wenn die Anzeige für den Klarspüler (B) durchsichtig wird.

Vorsicht! Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

Einstellung des Klarspüldosierers

Der Regler am Klarspül-Dosierer ist werkseitig auf Stufe 3 eingestellt. Erläuterungen zum Einstellen einer höheren oder niedrigeren Stufe finden Sie unter "Was tun, wenn...".

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete

Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor:
• Entfernen Sie alle Essensreste und sonstigen größeren Partikel.
• Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.
• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:
• Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.
• Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander liegen.
• Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander liegen.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie keine Gegenstände in den Besteckkorb ein.
• Auf Kunststoffgegenständen und Töpfen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten. Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

Verwenden Sie das Besteckgitter. Entfernen Sie das Besteckgitter nur dann, wenn Sie es wegen der Abmessungen von Besteckteilen nicht verwenden können.

Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

Klappen Sie die Tassenablagen zum Einordnen höherer Gegenstände nach oben.

Ordnen Sie Teller in den hinteren Teil des Oberkorbs ein. Neigen Sie sie nach vorn.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen wollen, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

! Warnung! Nehmen Sie die Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe im:
	Oberkorb	Unterkorb
Obere Position	20 cm	31 cm
Untere Position	24 cm	27 cm

Gehen Sie folgendermaßen vor, um die Höhe des Oberkorbs zu ändern:

1. Ziehen Sie die vorderen Anschläge (A) des Oberkorbs nach außen ab.
2. Ziehen Sie den Korb heraus.
3. Setzen Sie den Korb in der oberen oder unteren Position wieder ein.
4. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die Tassenablagen.

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler.

Richten Sie sich nach den Angaben auf der Verpackung:

Vom Hersteller empfohlene Dosierung. - Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

1

2

3

Füllen Sie den Spülmittelbehälter (A) mit Spülmittel.

4

Geben Sie bei einem Spülprogramm mit Vorspülgang zusammen etwas Spülmittel ins Vorspülfach (B).

5

6

Verwendung von Geschirrspüler-Tabs

Legen Sie Geschirrspüler-Tabs in den Spülmittelbehälter (A) ein.

Auswählen und Starten eines Spülprogramms

Gehen Sie zum Auswählen und Starten eines Spülprogramms folgendermaßen vor:

1. Schließen Sie die Tür.

Geschirrspüler-Tabs enthalten:

• Spülmittel
• Klarspüler
• weitere Reinigungsmittel.

Gehen Sie bei Geschirrspüler-Tabs folgendermaßen vor:

1. Verwenden Sie passende Geschirrspüler-Tabs für den Wasserhärtegrad in Ihrer Region. Beachten Sie dazu die Herstellerangaben.
2. Stellen Sie den Wasserenthärter und den Klarspüldosierer auf die niedrigste Stufe ein.

Der Salzbehälter und der Klarspüldosierer müssen nicht aufgefüllt werden.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen folgendermaßen vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

Wenn Sie wieder Spülmittel in Pulverform verwenden wollen:

1. Füllen Sie den Salzbehälter und den Klarspüldosierer.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
3. Führen Sie ein Spülprogramm ohne Geschirr aus.
4. Stellen Sie den Wasserenthärter ein. Siehe den Abschnitt 'Einstellung des Wasserenthärters'.
5. Stellen Sie den Klarspüldosierer ein.

Spülmittel entsprechender Marken lösen sich unterschiedlich schnell auf. Eine Geschirrspültablette erbringt bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspültabletten verwenden, damit sich das Spülmittel vollständig auflösen kann.

1. Stellen Sie das Spülprogramm durch Drehen des Programmwählers ein. Siehe den Abschnitt 'Spülprogramme'.

Die Ein/Aus-Betriebsanzeige leuchtet auf.

Die Kontrolllampe für die einzelnen Spülgänge beginnt zu blinken.

1. Drücken Sie die Start-/Abbruch-Taste.
2. Das Spülprogramm beginnt automatisch. Die Start-/Abbruch-Kontrolllampe leuchtet auf.
3. Wenn das Programm beginnt, leuchtet nur noch die Kontrolllampe für den laufenden Spülgang.

Hinweis: Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

Warnung! Sie sollen ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist. Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Abbrechen eines Spülprogramms

• Halten Sie die Start-/Abbruch-Taste ca. 5 Sekunden lang gedrückt.

Die Start-/Abbruch-Kontrolllampe erlischt. Die Kontrolllampen für die einzelnen Spülgänge beginnen zu blinken.

Damit ist das Spülprogramm abgebrochen.

Nun haben Sie folgende Möglichkeiten:

1. Schalten Sie das Gerät aus.
2. Wählen Sie ein neues Spülprogramm.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor

Sie ein neues Spülprogramm einstellen.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt. Schließen Sie die Tür.
• Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Einstellung und Start eines Spülprogramms mit Zeitvorwahl

1. Wählen Sie ein Programm.
2. Drücken Sie die Zeitvorwahl-Taste.

Die Kontrolllampe der Zeitvorwahl beginnt zu leuchten.

1. Drücken Sie die Start-/Abbruch-Taste.
2. Der Ablauf der Zeitvorwahl beginnt. Die Kontrolllampen für die einzelnen Spülgänge erlöschen.

Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Die Kontrolllampe der Zeitvorwahl erlischt. Die Kontrolllampe des Spülgangs leuchtet auf.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung der Zeitvorwahl zu verhindern. Nachdem Sie die Tür wieder geschlossen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

So löschen Sie die Zeitvorwahl:

1. Halten Sie die Start-/Abbruch-Taste ca. 5 Sekunden lang gedrückt.

Die Start-/Abbruch-Kontrolllampe und die Kontrolllampe der Zeitvorwahl erlöschen. Die Kontrolllampen für die einzelnen Spülgänge beginnen zu blinken.

1. Drücken Sie die Start-/Abbruch-Taste, um das Spülprogramm zu starten.

Ende des Spülprogramms

Schalten Sie das Gerät in folgenden Fällen aus:

• Nachdem es automatisch gestoppt hat.
• Wenn die Kontrolllampe "Programmende" aufleuchtet. Damit das Spülgut besser trocknet, öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie eine Minute, bevor Sie das Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.
• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Wichtig! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Reinigen Sie die Filter A, B und C gründlich unter fließendem Wasser.

Um die Filter B und C herauszunehmen, drehen Sie sie am Griff etwa 1/4 Drehung gegen den Uhrzeigersinn.

Nehmen Sie das Filtersieb A unten aus dem Gerät heraus.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst beheben können, wenden Sie sich an den Kundendienst.

Setzen Sie das Filtersieb A nach der Reinigung wieder unten in das Gerät ein. Achten Sie darauf, dass das Filtersieb korrekt unter den beiden Führungen D zu liegen kommt.

Setzen Sie das Filtersystem wieder ein. Arretieren Sie das Filtersystem, indem Sie es am Griff im Uhrzeigersinn drehen, bis es einrastet.

Wichtig! Nehmen Sie die Sprüharme nicht heraus.

Wenn die Löcher in den Sprüharmen verstopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen, feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0°C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in frostfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Fehlercode und Störung	Mögliche Ursachen und Abhilfe
• Start-/Abbruch-Kontrollampe blinkt ständig • Kontrollampe "Programmende" blinkt 1-mal Der Geschirrspüler füllt sich nicht mit Wasser	• Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft. Reinigen Sie den Wasserhahn. • Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf. • Der Filter im Wasserzulaufschaucht ist verstopft. Reinigen Sie den Filter. • Der Wasserzulaufschaucht ist falsch angeschlossen. Mölicherweise ist der Schlauch geknicht oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
• Start-/Abbruch-Kontrollampe blinkt ständig • Kontrollampe "Programmende" blinkt 2-mal Der Geschirrspüler pumpt nicht ab	• Der Siphon ist verstopft. Reinigen Sie den Siphon. • Der Wasserablaufschlaucht ist falsch angeschlossen. Mölicherweise ist der Schlauch geknicht oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
• Start-/Abbruch-Kontrollampe blinkt ständig • Kontrollampe "Programmende" blinkt 3-mal Die Aquasafe-Einrichtung ist ausgelost	• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht	• Die Tür des Geräts ist nicht geschlossen. Schließen Sie die Tür. • Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose. • Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus. • Die Zeitvorwahr ist eingestellt. Brechen Sie die Zeitvorwahr ab, damit das Programm sofort gestartet wird.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

Modell (Mod.)

• Produktnummer (PNC)
• Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell:

Produktnummer: ....

Seriennummer : ....

	Das Spülergebnis ist nicht zufriedenstellt.
Das Geschirr ist nicht sauber.	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmut-zungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kannAufgrund falscher Beladung konnen sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen.	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehalters ist nicht richtig geschlossen.
Das Geschirr ist Nass und glanz-los.	Es wurde kein Klarspüler verwendet.Der Klarspūldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Be-läge befinden sich auf Gläsern und Geschirr.	Verwenden Sie weniger Klarspüler.
Gretrockene Wassertropfen befin-dens sich auf Gläsern und Geschirr.	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen	Breite	59,6 cm
	Höhe	81,8-87,8 cm
	Tiefe	57,5 cm
Elektrischer Anschluss - Anschlusspannung - Gesamtleistung - Sichte-rung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck	Mindestdruck	0,05 MPa (0,5 bar)
	Höchstdruck	0,8 MPa (8 bar)
Kapazität		12 Maßgedecke

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffe sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen

Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Wichtig! Halten Sie sich für folgende Tätigkeiten an die Anweisungen in der beiliegenden Schablone:

• Einbau des Geräts. Anbringen der Arbeitsplatte.
• Anschluss des Wasserzulaufs und -ablaufs.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle).

Falls das Gerät repariert werden muss, muss es für den Techniker möglich zugänglich sein.

Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel.

Wasseranschluss

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60°C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb der Toleranzwerte liegen (siehe den Abschnitt "Technische Daten"). Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Vergewissern Sie sich, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-möbeln, Wänden usw.) befestigt ist.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Der Zulaufschlauch kann nach rechts oder links verlegt werden, um die Installation zu erleichtern. Achten Sie darauf, dass die Klemmutter korrekt sitzt, damit kein Wasser austreten kann.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an.

Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Wasserzulaufschlauch mit Sicherheitsventil

Der doppelwandige Wasserzulaufschlauch verfügt über ein innenliegendes Netzkabel und ein Sicherheitsventil. Der Wasserzulaufschlauch steht nur während der Versorgung des Geschirrspülers unter Druck. Wenn der Was

serzulaufschlauch undicht ist, unterbricht das Sicherheitsventil die Wasserversorgung.

Warnung! Gefährliche Spannung

Gehen Sie sorgfältig vor, wenn Sie den Wasserzulaufschlauch anschließen:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
• Ziehen Sie sofort den Netzstecker, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
• Lassen Sie den Wasserzulaufschlauch mit Sicherheitsventil nur durch den Kundendienst auswechseln.

Ablaufschlauch

2 Schließen Sie den Ablaufschlauch an den Siphon an.

1

Elektrischer Anschluss

Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender

Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

3

4

Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen.

Vorsicht! Vergewissern Sie sich, dass alle

Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlängerungskabel. Andernfalls besteht Feuergefahr. Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Sicherheitsinformationen 63

Bedienfeld 64

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie unseren Onlineshop unter: www.zanussi.at

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie unseren Onlineshop unter: www.zanussi.de

www.zanussi.pt
