Producttype	Inbouw glaskeramische kookplaat
Merk	Indesit
Model	VRM641DX
Aantal kookzones	4
Type kookzones	Radiant (hilight): 1 dubbele zone (HD), 3 enkele (H)
Linksachter zone	Dubbele zone: 2200 W / 1000 W, diameters 210 mm / 140 mm
Rechtsachter zone	Enkel: 1400 W, diameter 160 mm
Linksvoor zone	Enkel: 1200 W, diameter 145 mm
Rechtsvoor zone	Enkel: 1800 W, diameter 180 mm
Totaal vermogen	6600 W
Voeding	220-240 V ~ 50/60 Hz (eenfase) of 400 V driefase afhankelijk van configuratie
Aansluiting	Stroomkabel meegeleverd voor eenfase; aansluitklem voor andere types
Bediening	4 draaiknoppen, 12 vermogensstanden
Dubbele zone functie	Linksachter zone: activeer de externe zone door de knop voorbij de aanslag te draaien
Indicatoren	Bedrijfsindicator (brandt wanneer een zone actief is); restwarmte-indicator (temperatuur >60°C)
Reiniging	Glaskeramisch oppervlak: vochtige spons, krabber voor aangekoekt vuil; geen schurende middelen gebruiken
Veiligheid	Restwarmte-indicator; verboden voor gebruik door kinderen of ongetrainde personen; automatische uitschakeling niet gespecificeerd
Installatie	Inbouw in werkblad bestand tegen 100°C; minimale muurafstand 40 mm; ventilatie vereist
Repareerbaarheid	Demonteerbaar door een professional; neem contact op met de erkende technische dienst voor interventies
Gewicht	Niet gespecificeerd in de handleiding

Veelgestelde vragen - VRM641DX INDESIT

Welke soorten pannen gebruiken op deze kookplaat?

Gebruik pannen met een platte en dikke bodem, met een diameter die past bij de kookzone. De bodem moet droog en schoon zijn voor goed contact en een lange levensduur van de kookzones.

Hoe reinigt u het glaskeramische oppervlak?

Voor dagelijks onderhoud gebruikt u een vochtige spons en droogt u af met keukenpapier. Voor aangekoekt vuil gebruikt u een speciale glaskeramische krabber terwijl het oppervlak nog warm is. Gebruik nooit schurende middelen of stoomreinigers.

Wat te doen als het glaskeramiek barst?

Als het oppervlak barst of breekt door een stoot, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met een erkend technisch servicecentrum. Gebruik de kookplaat niet in deze staat.

Hoe activeer ik de dubbele kookzone linksachter?

Draai de knop van de linksachter zone helemaal rechtsom tot u een klik hoort (stand ⊙). Draai vervolgens de knop linksom om het vermogen te selecteren (van 12 tot 1) voor beide zones tegelijk.

Wat betekent de restwarmte-indicator?

De restwarmte-indicator (letter E) gaat branden wanneer de temperatuur van een kookzone hoger is dan 60°C, zelfs na uitschakeling. Hij blijft branden totdat de zone voldoende is afgekoeld.

Wat zijn belangrijke veiligheidsmaatregelen?

Raak het apparaat niet aan met blote voeten of natte handen. Laat kinderen niet spelen met het apparaat. Zorg ervoor dat de handvatten van pannen naar binnen zijn gericht. Plaats geen metalen voorwerpen op de kookplaat.

Hoe sluit ik de kookplaat elektrisch aan?

Het apparaat wordt geleverd met een kabel voor eenfase 220-240V aansluiting. Voor andere configuraties (driefase), open de aansluitklem en volg de schema's in de handleiding. De aansluiting moet door een professional worden uitgevoerd.

Kan de kookplaat boven een oven worden geïnstalleerd?

Ja, op voorwaarde dat de oven is uitgerust met een koelsysteem met geforceerde ventilatie. Vermijd installatie boven een vaatwasser zonder waterdichte scheiding.

Wat te doen als de stroomkabel beschadigd is?

Vervang nooit zelf de kabel. Alleen een erkende Indesit-technicus met een origineel onderdeel mag de vervanging uitvoeren, anders vervalt de garantie.

Hoe demonteer ik de kookplaat indien nodig?

Om de kookplaat te demonteren, verwijdert u de schroeven van de centreerveren aan de zijkanten, draait u de bevestigingshaken in de hoeken los en til de plaat voorzichtig op. Schakel een professional in voor interne reparaties.

GEBRUIKSAANWIJZING VRM641DX INDESIT

Elektrische aansluiting

Beschrijving van het apparaat, 61

Aanzetten glaskeramische kookplaat

Voorzorgsmaatregelen en advies, 62

Praktische tips voor het gebruik van het apparaat

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 63

De elektrische stroom afsluiten

Reinigen van het apparaat

De kookplaat verwijderen

Technische beschrijving van de modellen, 64

VEM 645 C

VRM 640 C

VRM 640 X

VRM641DC

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet van hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• Als de kookplaat boven een oven wordt geïnstalleerd, moet deze voorzien zijn van een geforceerd geventileerd afkoelingssysteem.
• Installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten.
• Naargelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

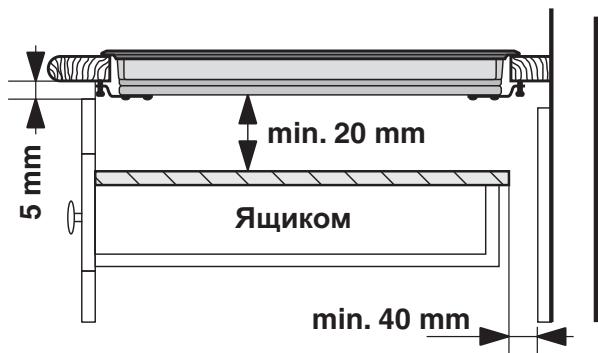

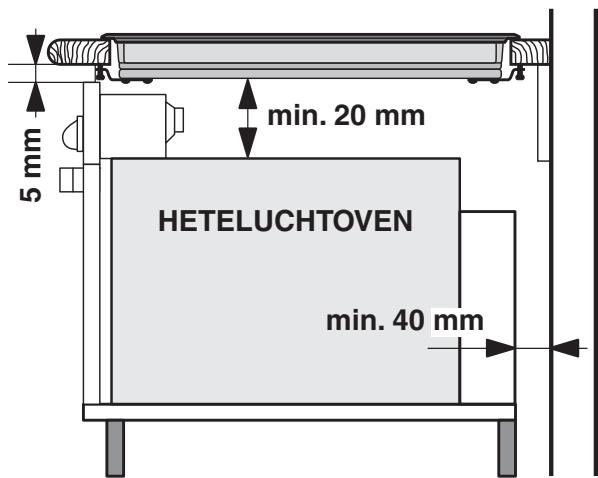

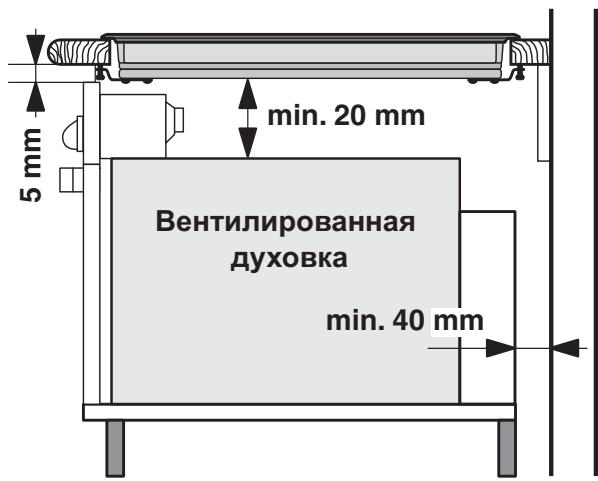

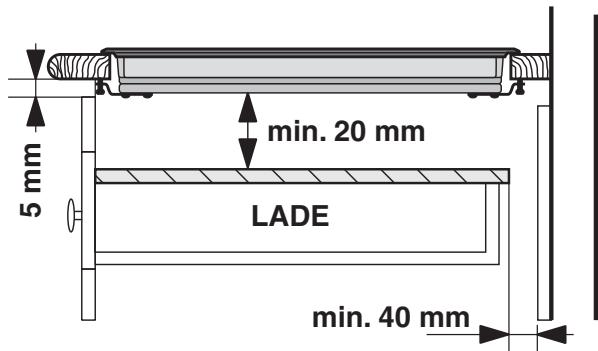

Ventilatie

Teneinde een correcte ventilatie te bereiken en oververhitting van de oppervlakken rond het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

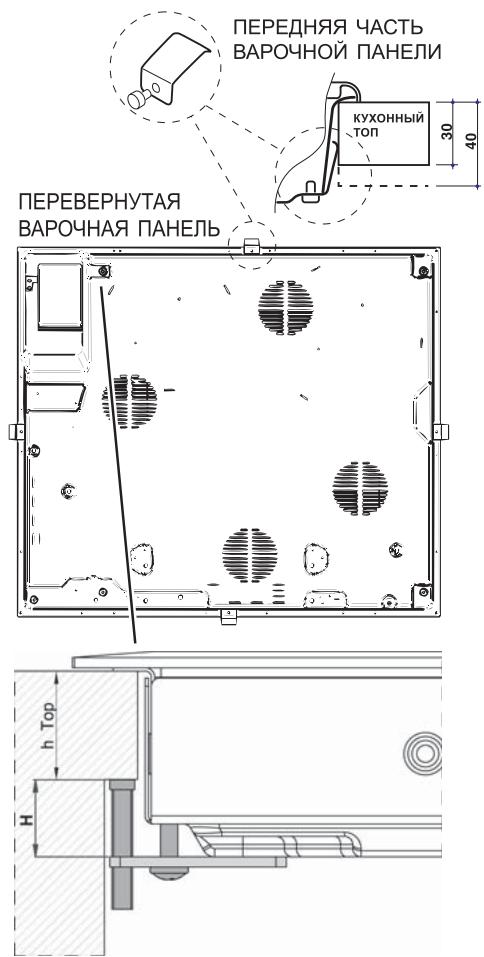

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

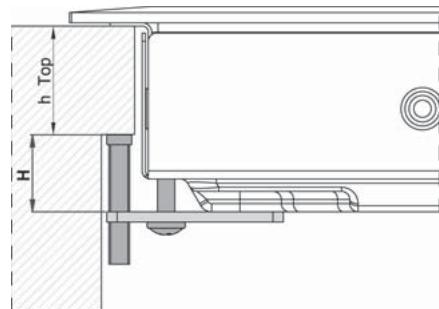

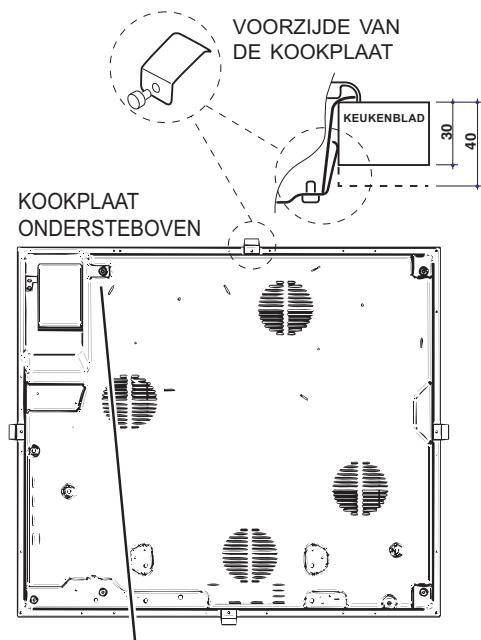

De lengte van de regelschroef van de bevestigingshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. Zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
3. Voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst, moet u de 4 bevestigingshaken aan de onderste rand van de kookplaat vastschroeven met gespunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven. ! Volgens de veiligheidsnormen mag er geen contact mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd. ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenstrook

KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact overeenkomt met het model dat u heeft aangeschaft).

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningtype en netfrequentie	Elektrische kabel	Draadverbinding
220-240V 1+N ~ 50/60 Hz	N L	½: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken: Spanningstype en netfrequentie

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50/60 Hz	N L1 L2	½: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin
220-240V 3 ~ 50/60 Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	½: geel/groen; N1: blauw N2: blauw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V 3 - N ~ 50/60 Hz

ga als volgt te werk:

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.

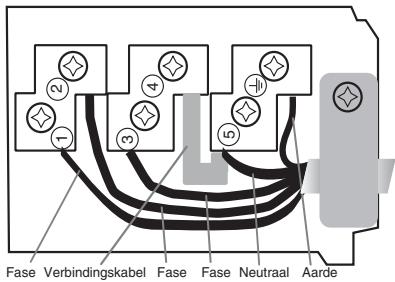

4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningtype en netfrequentie	Elektrische aansluitingen					Klemmenbord
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Driefase 400

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een eenpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Voordat u aansluit, moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.

De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Verwijder of vervang de voedingskabel voor geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE-markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT-technicus.

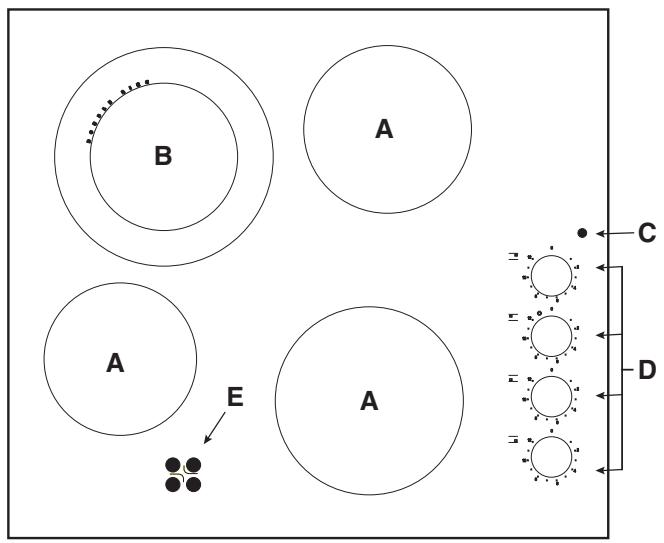

Aanzetten glaskeramische kookplaat

Traditionele kookzones

De traditionele straalelementen (A) bestaan uit cirkelvormige weerstanden die pas zo'n tiental seconden na ontsteking rood worden. Iedere kookzone heeft een bedieningsknop (D) waarmee u 12 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 12.

Verlengbare kookzones

De verlengbare straalelementen (B) herkent u aan het dubbele verwarmingsgedeelte. U kunt alleen het binnenste gedeelte aansteken of beide delen. Door middel van de bedieningsknop (D) kunt u kiezen tussen twee stroomsterktes, deze gaan beide van een minimumwaarde van 1 tot een maximumwaarde van 12.

• Door de knop rechtsom te draaien van 1 naar 12 stelt u een lagere stroomsterkte in.
• Draai de knop tot aan het einde (⊙), te herkennen aan een zachte klik. Zo wordt de maximum stroomsterkte ingesteld, die op zijn beurt geregeld kan worden tussen 12 en 1 door de knop linksom te draaien. Om de minimum stroomsterkte weer in te stellen, moet u de knop weer op stand 0 terugbrengen.

In het geval van dubbele kookgedeeltes, zal het eerste deel van de draaiing het kleinere (binnenste) kookgedeelte activeren. Om zowel het binnenste als het buitenste gedeelte te activeren, moet u de knop tot aan het einde doordraaien (⊙) en een stroomsterkte kiezen tussen 12 en 1.

Aangeraden stroomsterktes voor verschillende bereidingen:

Pos.	Stralingsplaat
0	Uit
1	Boter, chocolade smelten.
2	Opwarmen vloeistoffen.
3
4	Via en sausen.
5
6	Aan de kook brengen.
7
8	Braadstukken.
9
10	Groot stoovlees.
11
12	Bakken.
	Inschakeling van beiden kookzones.

Controlelampje (C)

Gaat branden als een verwarmingsgedeelte in gebruik wordt gesteld.

Controlelampje resterende warmte (E)

Dit geeft aan dat een of meer kookzones nog een temperatuur van 60°C of meer bezitten, ook na het uitschakelen ervan. Enkele modellen beschikken over 4 controlelampjes voor de resterende warmte, een voor elk kookgedeelte.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen
• 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Algemene veiligheidsmaatregelen

Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).
• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.
• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet. Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Als de kookplaat halogeen kookzones heeft, moet u vermijden er lang naar te kijken.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat, aangezien die heet kunnen worden.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is.

Voor meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. - Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier. - Als de plaat erg vuil is, moet hij worden schoongemaakt met een speciaal middel voor keramische platen. Daarna moet u hem afspoelen en afdrogen. - Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramische platen vervaardigd roestvrijstalen sponsje dat u in een sopje doopt. - Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is. - Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is. - Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal (alleen bij modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten.

Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar wilt halen:

1. verwijder de schroeven die de centreerklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is, moet u contact opnemen met de Service Dienst.

Praktische tips voor het gebruik van het apparaat

Om optimale resultaten te bereiken met de kookplaat:

• Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare warmte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Technische beschrijving van de modellen

In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten	VRM 641 DX VRM 641 DC VRM 641 MD IX VRM 641 MD C		VEM 645 C
Kookgedeeltes	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Linksachter	HD 2200/1000	210/140	A 2200	210
Rechtsachter	H 1400	160	H 1400	160
Linksvoor	H 1200	145	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6600		6600

Kookplaten	VRM 640 X VRM 640	VRM 640 C VRM 640 M IX VRM 640 M C	VRM 630 C VRM 630 M C
Kookgedeeltes	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Linksachter	H 1800	180	H 2300	210
Rechtsachter	H 1400	160	H 1400	160
Linksvoor	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6200		5500

Legenda:

H = hilight enkel

HD = hilight dubbel

A = enkel halogeen

Polski, 49

Nederlands, 57

Русский, 65

Содержание

Монтаж, 66-67

Расположение

Электрическое подключение

Описание изделия, 69

Включение стеклокерамической панели

Предосторожности и рекомендации, 70

Практические советы по эксплуатации изделия

Общие требования безопасности

Утилизация

Техническое обслуживание и уход, 71

Demontageprocedure van de baronpomp

Technische beschrijving van de modellen, 72

VRM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 MIX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

Bewaar deze handleiding voor eventuele latere raadpleging. Bij verkoop, overdracht of verhuizing moet u ervoor zorgen dat de handleiding bij het apparaat blijft, zodat de nieuwe eigenaar zich op de hoogte kan stellen van de gebruiksaanwijzingen en de bijbehorende waarschuwingen. Lees de instructies zorgvuldig door: ze bevatten belangrijke informatie over de installatie van het apparaat, het gebruik en de veiligheid.

Plaatsing

Laat kinderen niet spelen met verpakkingsmateriaal. De verpakking moet worden afgevoerd volgens de plaatselijke afvalvoorschriften (zie waarschuwingen en aanbevelingen). De installatie van het apparaat moet worden uitgevoerd door gekwalificeerde vakmensen volgens deze instructies. Een onjuiste installatie van het apparaat kan leiden tot schade aan eigendommen en letsel bij personen of huisdieren.

Inbouwinstallatie

Om een correcte werking van het inbouwapparaat te garanderen, moet de keukenkast de juiste afmetingen hebben:

• Het oppervlak van het keukenblad moet gemaakt zijn van een materiaal dat bestand is tegen temperaturen van ongeveer 100°C. Als de kookplaat boven een oven wordt geïnstalleerd, moet deze zijn uitgerust met een koelsysteem met geforceerde ventilatie. Het wordt afgeraden om de kookplaat boven een vaatwasser te installeren: indien nodig, plaats dan een luchtdichte scheidingswand tussen de kookplaat en de vaatwasser; afhankelijk van het model van de kookplaat die u installeert (zie schema's), moeten de afmetingen van de uitsparing in het keukenblad als volgt zijn:

Ventilatie

Om een goede ventilatie te garanderen en oververhitting van aangrenzende oppervlakken te voorkomen, moet de kookplaat worden geïnstalleerd: - Op een minimale afstand van 40 mm van de achterwand;

Tussen de onderkant van de kookplaat en het keukenelement eronder moet een ruimte van minimaal 20 mm zijn. Keukenelementen die naast de kookplaat zijn geplaatst en waarvan de hoogte het niveau van de kookplaat overschrijdt, moeten zich op een afstand van minimaal 600 mm van de rand van de kookplaat bevinden.

Bevestiging

Het apparaat moet op een perfect vlak oppervlak worden geïnstalleerd.

Mogelijke vervormingen als gevolg van een onjuiste bevestiging kunnen leiden tot veranderingen in de eigenschappen en gebruikskwaliteiten van de kookplaat.

De lengte van de stelschroef van de bevestigingshaken wordt vóór de installatie aangepast aan de dikte van het werkblad:

Dikte 30 mm: schroeflengte 17,5 mm; dikte 40 mm: schroeflengte 7,5 mm;

Popdk KpenJeHn u3JeJna:

1. Bevestiging met korte schroeven Draai de centreerschroeven in de gaten, geplaatst aan de zijkanten van de kookplaat;
2. Plaats de kookplaat in de opening van de keukenmodule, lijn uit en druk lichtjes in het midden tot de kookplaat goed tegen het keukenblad ligt.
3. Voor kookplaten met zijprofielen: Plaats de kookplaat in de nis van de keukenmodule, draai de 4 bevestigingshaken (elk met zijn eigen schroef) langs de onderste omtrek van de kookplaat, vast met de lange scherpe bouten tot het glas goed tegen het keukenblad ligt.

!Belangrijk: de centreerschroeven moeten bereikbaar blijven. !Volgens de veiligheidsvoorschriften moet na installatie van het apparaat in de keukenmodule de mogelijkheid van contact met elektrische delen worden uitgesloten. !Alle beschermende elementen moeten zo worden bevestigd dat ze alleen met speciaal gereedschap kunnen worden verwijderd.

Elektrische aansluiting

! De elektrische aansluiting van de kookplaat en de eventuele oven moet apart worden uitgevoerd, met inachtneming van de veiligheidsvoorschriften, en ook voor het gemak van het verwijderen van de oven.

Aansluitklem

OMGEKEERDE KOOKPLAAT

In het onderste deel van het apparaat is een aansluitklem aanwezig voor verschillende soorten elektrische voeding (de afbeelding is slechts een voorbeeld en kan afwijken van uw model).

Eenfasige aansluiting

De kookplaat is voorzien van een netsnoer dat geschikt is voor eenfasige voeding. Sluit de draden aan volgens de tabel en de onderstaande schema's:

Dus {a} {n + 1} = \frac{2}{\left( {{a} {n} + 1}\right) \left( {{a} {n} + 3}\right) } < \frac{2}{2\left( {{a} {n} + 1}\right) } - \frac{1}{2\left( {{a}_{n} + 3}\right) }
