MANUALE UTENTE VRM641DX INDESIT

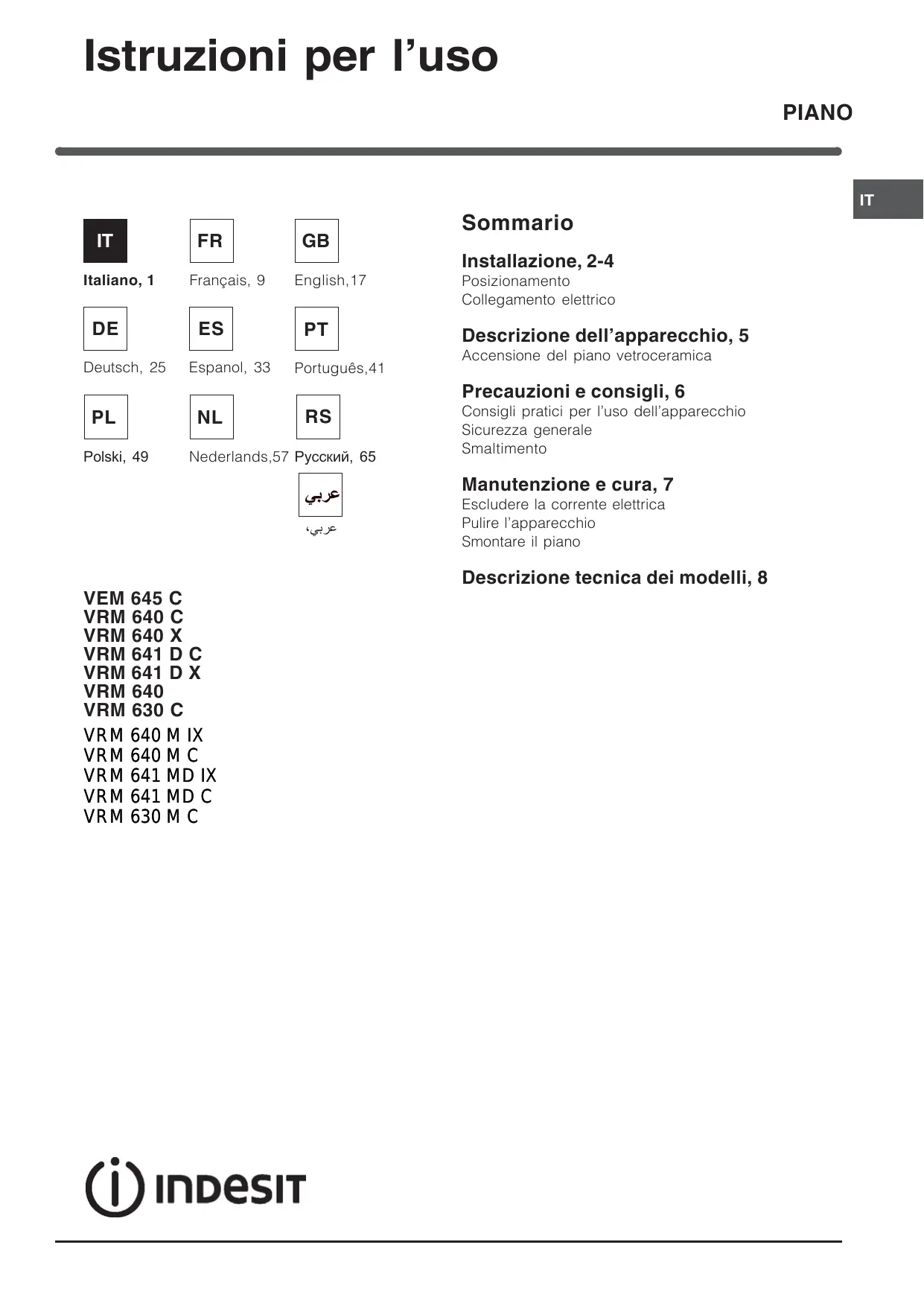

Istruzioni per l’uso PIANO

Português,41 Sommario Installazione, 2-4 Posizionamento Collegamento elettrico Descrizione dell’apparecchio, 5 Accensione del piano vetroceramica Precauzioni e consigli, 6

Consigli pratici per l’uso dell’apparecchio Sicurezza generale Smaltimento Manutenzione e cura, 7 Escludere la corrente elettrica Pulire l’apparecchio Smontare il piano Descrizione tecnica dei modelli, 8 VEM 645 C VRM 640 C VRM 640 X

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. min. 20 mm CASSETTO Posizionamento min. 40 mm

• il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
• se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;

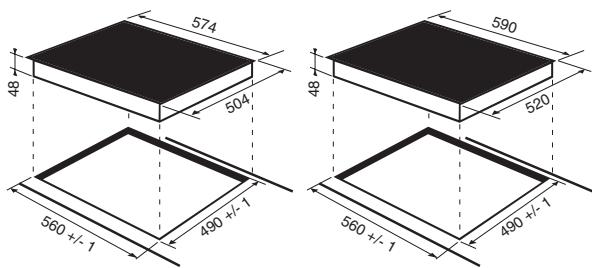

• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

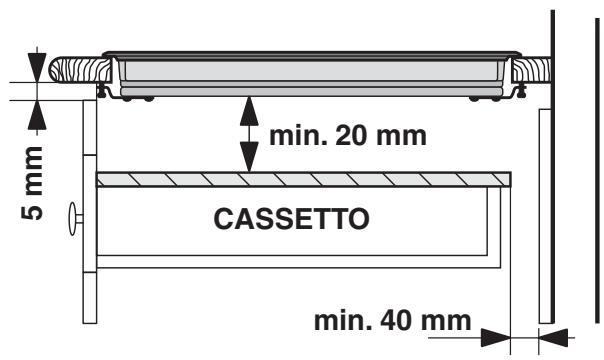

Aerazione Per consentire un’adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all’apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete retrostante;
• in modo da mantenere una distanza minima di 20 mm fra il vano per l’incasso e il mobile sottostante.

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

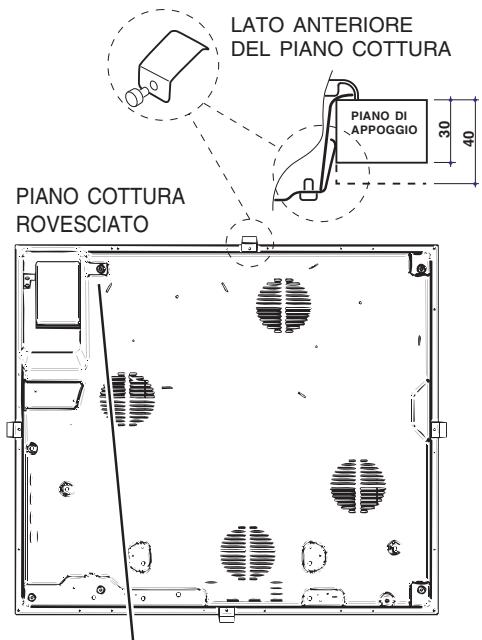

PIANO DI APPOGGIO PIANO COTTURA ROVESCIATO

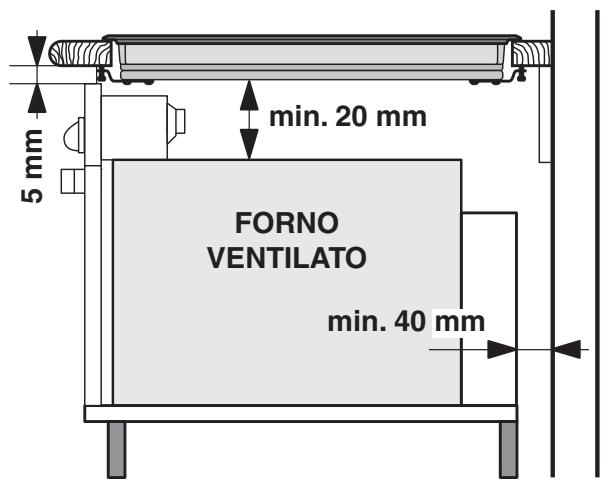

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: FORNO VENTILATO

Incasso min. 20 mm 5 mm ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

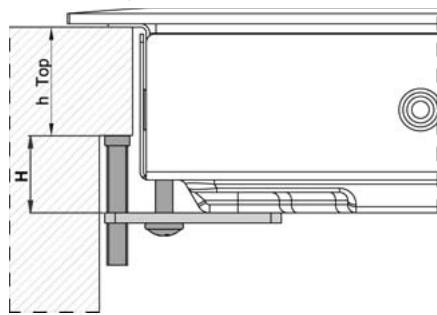

5 mm Installazione Fissaggio Collegamento monofase L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l’allaccio dei fili in accordo con la tabella e i disegni che seguono: La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d’appoggio:

• spessore di 30 mm: vite 17,5 mm;
• spessore di 40 mm: vite 7,5 mm. Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sull’intero perimetro affinché il piano di cottura aderisca bene al piano d’appoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d’appoggio. ! È indispensabile che le viti delle molle di centraggio rimangano accessibili. ! In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

Tensione tipo e frequenza rete Cavo elettrico Collegamento fili : giallo/verde 220-240V 1+N ~ 50/60 Hz N: i 2 fili blu insieme L: marrone insieme al nero Altri tipi di collegamento Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60 Hz Cavo elettrico Collegamento fili : giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone : giallo/verde; ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico ! L’allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno. Morsettiera PIANO COTTURA ROVESCIATO L’apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l’immagine è indicativa e può non corrispondere al modello acquistato). 400V - 2+2N ~ 50/60 Hz N1: blu N2: blu L1: nero L2: marrone Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete
• 400V 3 - N ~ 50/60 Hz procedere come segue: ! L’eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo

H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

4. Posizionare i fili in accordo con la tabella e i disegni

che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e frequenza rete Cavo elettrico 400V 3-N ~ 50/60 Hz Collegamento fili Trifase 400

5. Fissare il cavo di alimentazione nell’apposito

fermacavo e chiudere il coperchio. Allacciamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Fase

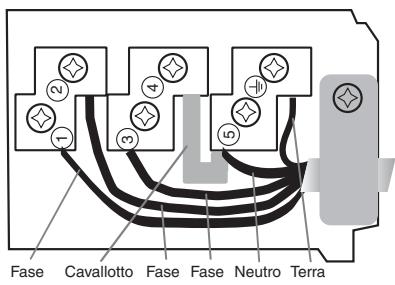

Cavallotto Fase Fase Neutro Terra Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull’apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. ! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L’ eventuale rimozione o sostituzione fa’ decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita’ per incidenti o danni derivanti dalla sostituzione/ rimozione del cavo di alimentazione originale. E’ ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

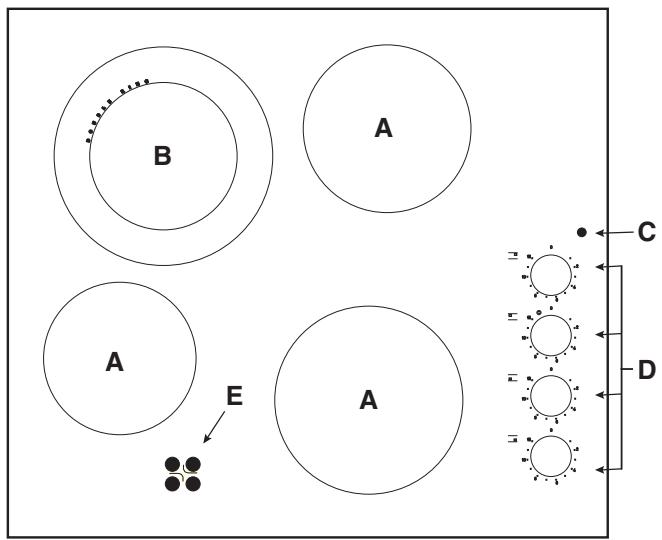

Descrizione dell’apparecchio Livelli di potenza consigliati per i vari tipi di cottura:

Per sciogliere burro, cioccolata.

Per riscaldare liquidi.

Per cuocere alla temperatura di ebollizione.

Accensione del piano vetroceramica

Zone di cottura tradizionali

Arrostire (forte). Gli elementi radianti tradizionali (A) sono composti da resistenze circolari e diventano rossi solo dopo alcune decine di secondi dalla loro accensione. Ciascuna zona di cottura è dotata di una manopola di comando (D) che permette di selezionare 12 diverse temperature, da un valore minimo di 1 a un massimo di 12. Zone di cottura estensibili Gli elementi radianti estensibili (B) sono riconoscibili per la presenza di una doppia zona riscaldante. È possibile accendere solo la zona più interna o entrambe. La manopola di comando (D) permette di scegliere tra due livelli di potenza, entrambi regolabili da un valore minimo di 1 a un massimo di 12:

• ruotando la manopola in senso orario da 1 a 12 si imposta il livello di potenza più basso.
• ruotando la manopola fino a fine corsa ( ), identificabile da un leggero scatto, si inserisce la potenza massima che può essere regolata a sua volta tra 12 e 1 ruotando la manopola in senso antiorario. Per ripristinare il valore di potenza minimo è necessario riportare la manopola in posizione 0. Nel caso di zone di cottura doppie, la prima parte della corsa inserisce la zona di cottura più piccola (interna). Per attivarle entrambe (interna ed esterna) è necessario portare la manopola nella posizione di fine corsa ( ) e selezionare il livello di potenza desiderato tra 12 e 1.

Per friggere. Inserimento di entrambe le zone di cottura La spia di funzionamento (C) Risulta accesa quando sia stata messa in funzione una zona riscaldante. La spia calore residuo (E) Indica che, una o più zone di cottura, sono a temperatura superiore a 60°C anche dopo lo spegnimento delle zone di cottura. Alcuni modelli sono dotati di 4 spie calore residuo, una per ogni zona di cottura.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. Sicurezza generale ! Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Non utilizzare il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza.
• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).

• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• Se presenti, non guardare a lungo le zone di cottura alogene.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio ! Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.
• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura. Telaio in acciaio inox (solo nei modelli con cornice) ! Alcuni piani cottura hanno una cornice in alluminio somigliante all’acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l’alluminio.

Smontare il piano Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio

2. allentare le viti dei ganci di fissaggio sugli angoli;

3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza. Consigli pratici per l’uso dell’apparecchio Per ottenere le migliori prestazioni dal piano di cottura:

• adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

• accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;
• evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;
• non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti. L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura.

Descrizione tecnica dei modelli

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura. Piani cottura

Zone di cottura Posteriore sx Posteriore dx Anteriore sx Anteriore dx Potenza totale Legenda: H = hilight singolo HD = hilight doppio A = alogena singolo
