Producttype	Keramische kookplaat
Merk	INDESIT
Model	VRM641DC
Categorie	Inbouw kookplaat
Aantal kookzones	4
Type kookzones	Radiant (hilight) met dubbele uitbreidbare zone
Totaal vermogen	6600 W
Kookzone linksachter	2200/1000 W (dubbele zone, diameters 210/140 mm)
Kookzone rechtsachter	1400 W (diameter 160 mm)
Kookzone linksvoor	1200 W (diameter 145 mm)
Kookzone rechtsvoor	1800 W (diameter 180 mm)
Inbouwafmetingen (B x D)	560 x 490 mm
Elektrische aansluiting	220-240 V ~ 50/60 Hz (eenfasig) of driefasig (400V)
Aansluitingstype	Aansluitklem (kabel meegeleverd voor eenfasig)
Werkingindicator	Ja
Restwarmte-indicator	Ja (voor elke kookzone)
Bediening	Draaiknoppen (12 standen)
Veiligheid	Restwarmte-indicator, algemene instructies
Reiniging	Schraper, vochtige spons, speciale producten voor keramisch glas
Onderhoud	Bescherming door onzichtbare folie
Afvoer	Gescheiden inzameling (AEEA)
Normen	CE (2006/95/EEG, 2004/108/EG, 93/68/EEG)
Meegeleverde accessoires	Voedingskabel, bevestigingshaken, centreerveren
Netto gewicht	Niet gespecificeerd

Veelgestelde vragen - VRM641DC INDESIT

Wat zijn de inbouwafmetingen voor de INDESIT VRM641DC kookplaat?

De benodigde uitsnijafmetingen zijn 560 x 490 mm. Zorg voor een afstand van ten minste 40 mm tot de achterwand en 20 mm tussen de uitsnijding en het meubel eronder.

Hoe sluit ik de VRM641DC kookplaat elektrisch aan?

Het apparaat wordt geleverd met een kabel voor eenfasige aansluiting 220-240V. Voor andere configuraties (driefasig 400V) gebruikt u een H05RR-F kabel met doorsnede 25 mm² en volgt u de schema's van de aansluitklem. De aansluiting moet worden uitgevoerd door een professional.

Wat te doen als het keramisch glasoppervlak barst?

Bij glasschade, koppel het apparaat onmiddellijk los van het elektriciteitsnet en neem contact op met een erkend technisch servicecentrum. Gebruik de kookplaat niet meer.

Hoe reinig ik de keramische kookplaat?

Gebruik een vochtige spons voor dagelijks onderhoud. Voor hardnekkig vuil gebruikt u een geschikte schraper en een speciaal product voor keramisch glas. Vermijd schuurmiddelen en metalen sponzen.

Hoe gebruik ik de dubbele uitbreidbare kookzone?

Draai de knop van de achterste linker zone tot de klik (◎) om beide zones te activeren. Stel daarna het vermogen in van 1 tot 12 door tegen de klok in te draaien. Om alleen de centrale zone te gebruiken, draai normaal van 1 tot 12.

Wat zijn de aanbevolen vermogensniveaus voor verschillende soorten koken?

Voor het smelten van boter, stand 1; voor opwarmen, 2; voor crèmes en sauzen, 3-4; voor stoofschotels, 5-6; voor pasta en rijst, 7-8; voor steaks en vis, 9-10; voor frituren, 11-12.

Wat betekent de restwarmte-indicator?

Het lampje E gaat branden wanneer de temperatuur van een kookzone boven 60°C komt, zelfs na uitschakeling. Het geeft een brandrisico aan. Wacht tot het uitgaat voordat u gaat schoonmaken.

Hoe installeer ik de bevestigingshaken?

Stel eerst de lengte van de schroeven in op basis van de dikte van het werkblad: 17,5 mm voor 30 mm dikte, 7,5 mm voor 40 mm. Schroef de centreerveren in, plaats de kookplaat, en bevestig de haken in de hoeken door aan te draaien tot het glas vastzit.

Kan ik de kookplaat boven een oven of vaatwasser plaatsen?

Boven een oven moet deze zijn uitgerust met een geforceerde ventilatiekoeling. Boven een vaatwasser moet u een waterdichte scheiding tussen de twee apparaten aanbrengen.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik?

Raak het apparaat niet aan met blote voeten of natte handen. Gebruik pannen met een platte en schone bodem. Plaats geen metalen voorwerpen op de kookplaat. Na het koken blijft de restwarmte gedurende 30 minuten hoog. Laat kinderen niet met het apparaat spelen.

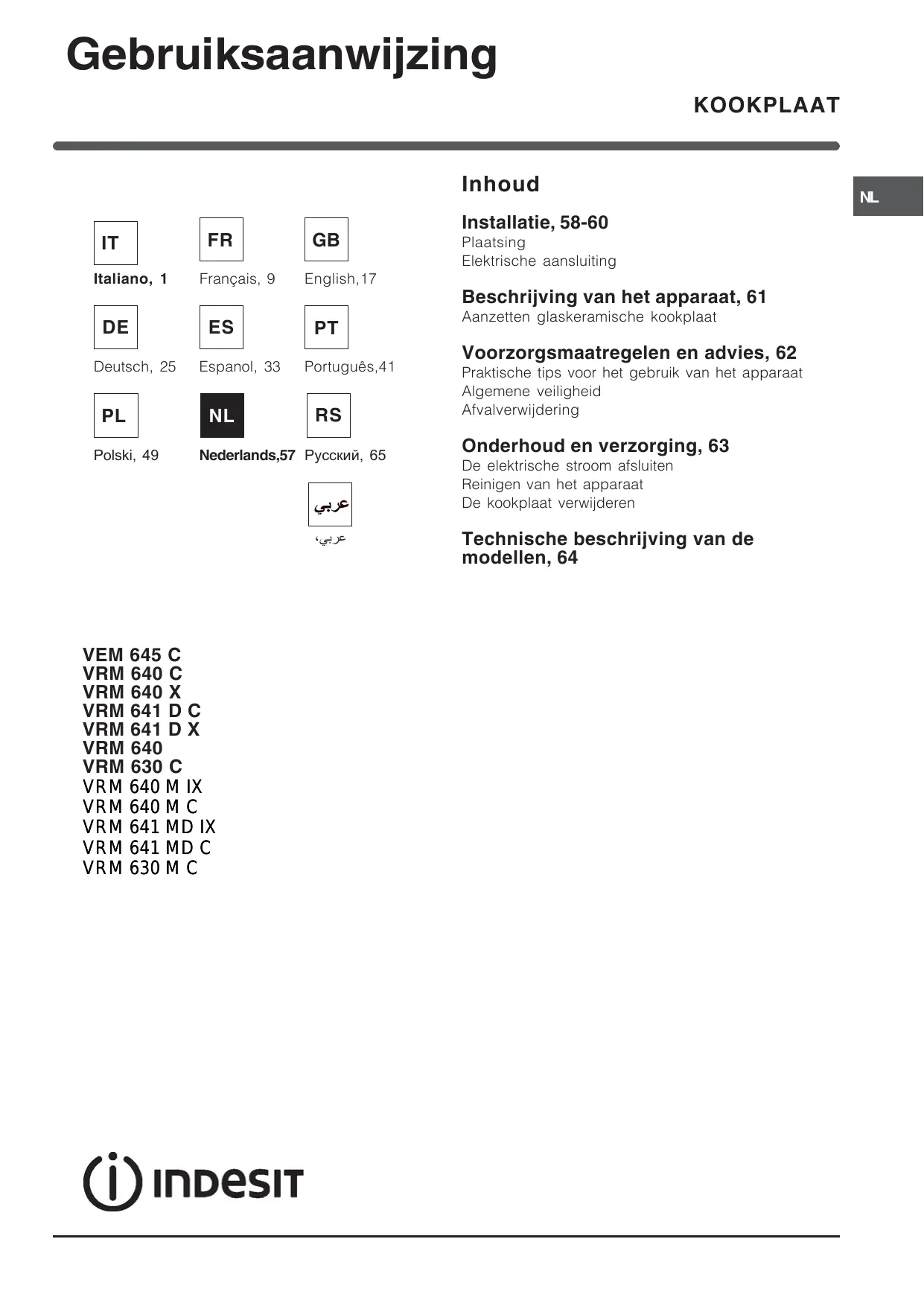

GEBRUIKSAANWIJZING VRM641DC INDESIT

Nederlands,57 Русский, 65

Русский, 65

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

Sommario

Installazione, 2-4

Posizionamento

Nederlands,57 Русский, 65

Русский, 65

‘عربي’

VEM 645 C VRM 640 C VRM 640 X VRM 641 D C VRM 641 D X VRM 640 VRM 630 C VRM 640 M IX VRM 640 M C VRM 641 MD IX VRM 641 MD C VRM 630 M C

Sommaire

Installation, 10-12

Positionnement

Nederlands,57 Русский, 65

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

Contents

Installation, 18-20

Positioning

Nederlands,57 Русский, 65

‘عربي’

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

Inhaltsverzeichnis

Installation, 26-28

Aufstellung

Elektroanschluss

Nederlands,57 Русский, 65

Русский, 65

‘عربي’

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

Sumario

Instalación, 34-36

Colocación

Conexión eléctrica

Nederlands,57 Русский, 65

‘عربي’

Índice

Instalação, 42-44

Posicionamento

Ligação eléctrica

Nederlands,57 Русский, 65

‘عربي’

Spis treści

Instalacja, 50-52

Ustawienie

Elektrische aansluiting

Beschrijving van het apparaat, 61

Aanzetten glaskeramische kookplaat

Voorzorgsmaatregelen en advies, 62

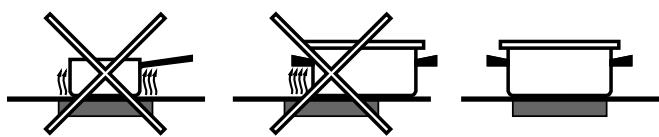

Praktische tips voor het gebruik van het apparaat

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 63

De elektrische stroom afsluiten

Reinigen van het apparaat

De kookplaat verwijderen

Technische beschrijving van de modellen, 64

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 M IX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.

! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem;
• installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;
• naar gelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

Ventilatie

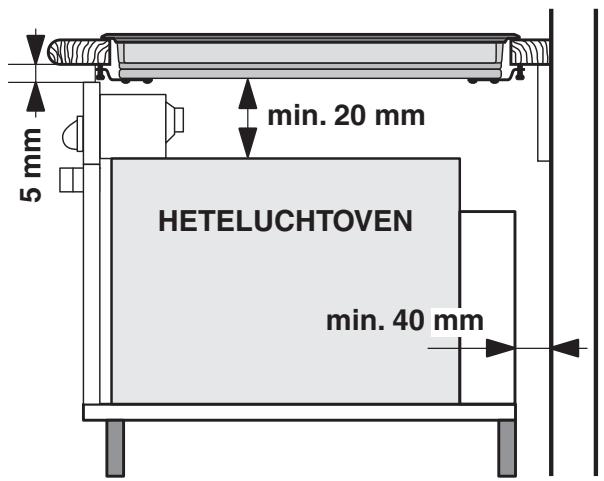

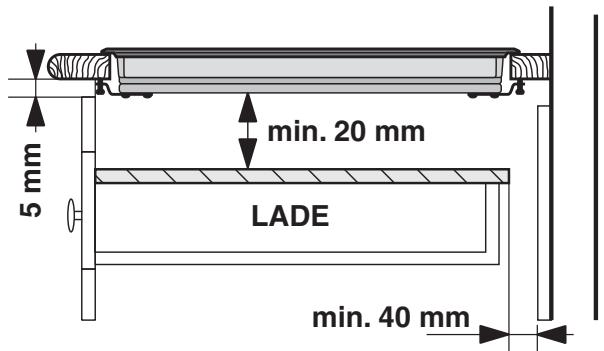

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

- De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

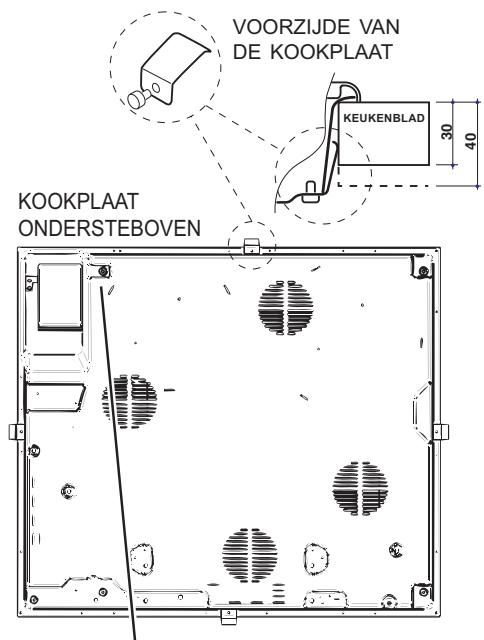

De lengte van de regelschroef van de bevestigingsshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.

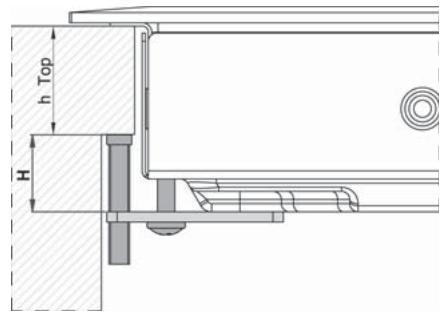

3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingsshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.
! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenstrook

Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact overeenkomt met het model dat u heeft aangeschaft).

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
220-240V 1+N ~ 50/60 Hz		12 : geel/groen;N: de 2 blauwe draden samenL: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V - 2+N \~ 50/60 Hz
  • 220-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50/60 Hz220-240V 3 ~ 50/60 Hz		± : geel/groen;N: de 2 blauwe draden samenL1: zwartL2: bruin
400V - 2+2N ~ 50/60 Hz		± : geel/groen;N1: blauwN2: blauwL1: zwartL2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

- 400V 3 - N \~ 50/60 Hz

ga als volgt te werk:

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.

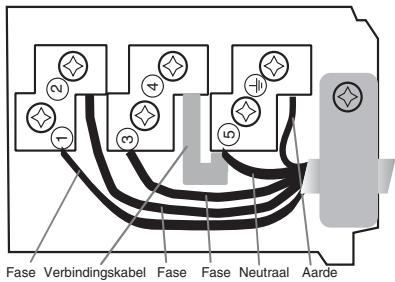

4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen	Klemmenbord
400V 3-N ~ 50/60 Hz		Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Driefase 400

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

! Verwijder of vervang de voedingskabel voor geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT technicus.

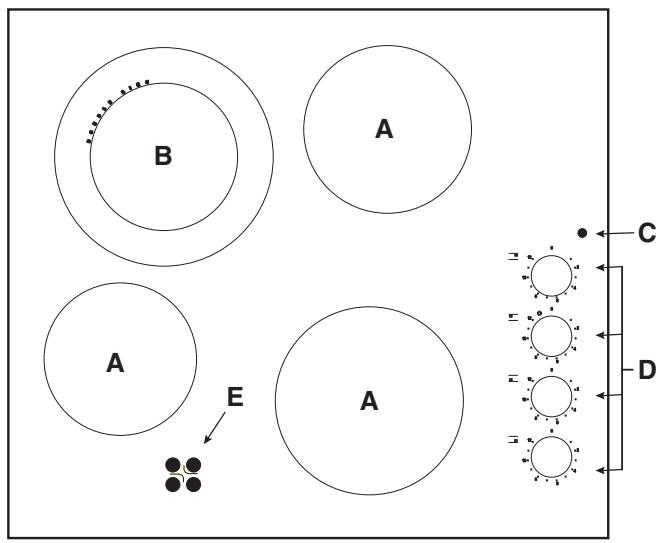

Aanzetten glaskeramische kookplaat

Traditionele kookzones

De traditionele straalelementen (A) bestaan uit cirkelvormige weerstanden die pas zo'n tiental seconden na ontsteking rood worden. Iedere kookzone heeft zijn eigen bedieningsknop (D) waarmee u 12 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 12.

Verlengbare kookzones

De verlengbare straalelementen (B) herkent u aan het dubbele verwarmingsgedeelte. U kunt alleen het binnenste gedeelte aansteken of beide delen. Door middel van de bedieningsknop (D) kunt u kiezen tussen twee stroomsterktes, deze gaan beide van een minimumwaarde van 1 tot een maximumwaarde van 12:

• door de knop rechtsom draaien van 1 naar 12 stelt u een lagere stroomsterkte in.
• draai de knop tot aan het einde (◎), te herkennen aan een zachte klik. Zo wordt de maximum stroomsterkte ingesteld, die op zijn beurt geregeld kan worden tussen 12 en 1 door de knop linksom te draaien. Om de minimum stroomsterkte weer in te stellen, moet u de knop weer op stand 0 terugbrengen.

In het geval van dubbele kookgedeeltes, zal het eerste deel van de draaiing het kleinere (binnenste) kookgedeelte activeren. Om zowel het binnenste als het buitenste gedeelte te activeren moet u de knop tot aan het einde doordraaien (◎) en een stroomsterkte kiezen tussen 12 en 1.

Aangeraden stroomsterktes voor verschillende bereidingen:

Pos.	Stralingsplaat
0	Uit
1	Boter, chocolade smelten.
2	Opwarmen vloeistoffen.
3
4	Vla en sausen.
5
6	Aan de kook brengen.
7
8	Braadstukken.
9
10	Groot stoofvlees.
11
12	Bakken.
	Inschakeling van beide kookzones.

Controlelampje (C)

Is ontstoken als een verwarmingsgedeelte in gebruik wordt gesteld.

Controlelampje resterende warmte (E)

Dit geeft aan dat een of meer kookzones nog een temperatuur van 60°C of meer bezitten, ook na het uitschakelen ervan. Enkele modellen beschikken over 4 controlelampjes voor de resterende warmte, een voor elk kookgedeelte.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

CE Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen
• 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Algemene veiligheidsmaatregelen

!Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.

• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).

• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Als de kookplaat halogene kookzones heeft moet u vermijden er lang naar te kijken.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat aangezien zij heet kunnen worden..
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is.
  Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.

- Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.

- Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

- Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.

- Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.

- Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal(alleen bij modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten.

Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar moet halen:

1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingsshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.

Praktische tips voor het gebruik van het apparaat

Om optimale resultaten te bereiken met de kookplaat:

- Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Technische beschrijving van de modellen

NL

In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten	VRM 641 D X VRM 641 D CVRM 641 MD IX VRM 641 MD C		VEM 645 C
Kookgedeeltes	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Linksachter	HD 2200/1000	210/140	A 2200	210
Rechtsachter	H 1400	160	H 1400	160
Linksvoor	H 1200	145	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6600		6600

Kookplaten	VRM 640 X VRM 640 VRM 640 C		VRM 630 C VRM 630 M C
	VRM 640 VRM 640 M IX VRM 640 M C
Kookgedeeltes	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Linksachter	H 1800	180	H 2300	210
Rechtsachter	H 1400	160	H 1400	160
Linksvoor	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6200		5500

Legenda:

H = hilight enkel

HD = hilight dubbel

A = enkel halogeen

Italiano, 1

Français, 9

English, 17

Deutsch, 25

Espanol, 33

Português,41

Polski, 49

Nederlands,57

Русский, 65

‘عربي’

Содержание

Монтаж, 66-67

Расположение
