NI-707534 - Router Icidu - Gratis gebruiksaanwijzing en handleiding

Merk	Icidu
Model	NI-707534
Producttype	Draadloze router
Draadloze standaard	Wi-Fi 802.11 b/g/n
Frequentie	2,4 GHz
Maximale draadloze snelheid	300 Mbps
Ethernetpoorten	4 x 10/100/1000 Mbps LAN, 1 x 10/100/1000 Mbps WAN
USB-poort	1 x USB 2.0 voor printer of opslag
Antennes	2 externe antennes, vast
Afmetingen (B x D x H)	200 x 130 x 35 mm
Gewicht	350 g
Stroomvoorziening	DC 12 V, 1 A
Stroomverbruik	10 W (max)
Beveiliging	WPA/WPA2, WEP, firewall
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen agressieve reinigingsmiddelen.
Veiligheid	Plaats op een stabiele ondergrond, niet in de buurt van water of warmtebronnen.
Reserveonderdelen en repareerbaarheid	Neem bij defect contact op met de klantenservice. Geen door de gebruiker te vervangen onderdelen.
Geschatte gebruiksduur	5 jaar
Inhoud van de doos	Router, stroomadapter, ethernetkabel, handleiding

Veelgestelde vragen - NI-707534 Icidu

Hoe reset ik de Icidu NI-707534 router naar fabrieksinstellingen?

Wat zijn de standaard inloggegevens van de Icidu NI-707534?

Hoe stel ik de wifi-verbinding in op de Icidu NI-707534?

Mijn wifi-signaal is zwak, wat kan ik doen?

Hoe wijzig ik het wifi-wachtwoord van mijn Icidu router?

Kan ik de Icidu NI-707534 als repeater gebruiken?

Wat moet ik doen als de router oververhit raakt?

Hoe kan ik de firmware van de Icidu NI-707534 updaten?

De router geeft geen internet, hoe los ik dit op?

Hoe stel ik ouderlijk toezicht in op de Icidu NI-707534?

GEBRUIKSAANWIJZING NI-707534 Icidu

Allereerst hartelijk dank voor de aanschaf van de ICIDU 300N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

ICIDU

NEDERLANDS

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 300N
• Power adapter 9V =0.6A
• CD met full manual
• Handleiding

TECHNISCHE SPECIFICATIES

• 802.11n draadloos protocol
• Ondersteunt: IEEE 803.3, IEEE 803.3u, IEEE 802.11b, en IEEE 802.11g
• Ondersteunt: WEP/WPA/WPA2/802.1X data encryptie
• Ondersteunt: 64/128/152-bit WEP encryption security
• Maximale draadloze dataoverdracht-snelheid: 300Mbps
• 2x Antenne 5dBi
• ON/OFF knop
• Web-based configuration
• Ondersteunt: Dynamic IP, Static IP, PPPoE
• 1 x WAN, 4 x LAN RJ-45 UTP poorten
• Ingebouwde NAT en DHCP server,
• Ondersteunt: VPN pass through
• Besturingssysteem onafhankelijk

TOEPASSINGMOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draadloos toegang geven tot je breedband internet verbinding.

Naast het delen van de internetverbinding kun je ook een netwerk opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

Naam LED Actie Beschrijving

Uit Geen stroomverbinding

PWR Aan Apparaat staat aan

Knipperend Router is klaar voor gebruik

Aan/Uit Hardware Error (reset de router)

Uit Wireless verbinding is uitgeschakeld

Uit Er is geen netwerk verbinding tussen computer en router

Wachn Er is een netwerk verbinding tussen computer

LAN1-4

Knipperend Er is een actief apparaat gekoppeld aan de corresponderende poort.

WPS Knipperd Een draadloos apparaat verbinding maakt met langzaam het netwerk via WPS-functie. Dit proces zal de laatste in de eerste 2 minuten.

Aan Op een draadloos apparaat is met succes

toegevoegd aan het netwerk door WPS-functie.

Knipperd Een draadloos apparaat niet worden toege

snel voegd aan het netwerk door WPS-functie.

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER

ROUTER cONfigURATIE

Nadat je de router correct hebt aangesloten, kunnen we de router gaan configureren. Bij sommige providers heb je extra informatie nodig, zoals bijvoorbeeld je gebruikersnaam en een wachtwoord.

Start de internetbrowser op en vul in de adresbalk het volgende adres in http://192.168.1.1 en druk op "Enter"

http://192.168.1.1

Het volgende scherm verschijnt, om toegang te krijgen tot de router vul je bij gebruiksnaam in "admin" en bij het password "admin" en klik op "OK"

Na een succesvolle login, kunt u de router via de webbrowser instellen. Klik op de Quick Setup link aan de linkerkant van het hoofdmenu en het Quick Setup scherm zal verschijnen. Klik op Volgende om verder te gaan.

Het Choose WAN Connection Type scherm zal verschijnen. Selecteer de optie die compatibel is met uw ISP. Klik op Volgende om de nodige parameters van het netwerk te configureren.

Als u een dynamisch IP heeft (of automatische IP)-account, selecteert u Dynamic IP en klik op Volgende, de router zal de IP-instellingen van uw ISP automatisch instellen zonder parameters te hoeven invoeren.

Wanneer u een vast IP (of statische IP)-account heeft, selecteert u Static IP en klik op Volgende om de volgende afbeelding te laden vul de velden in met de parameters die u via uw ISP heeft ontvangen.

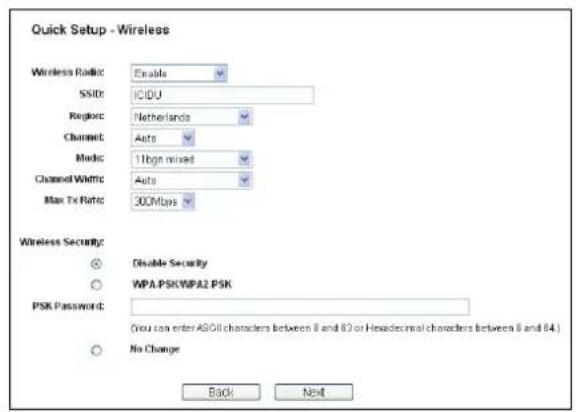

Nadat u het bovenstaande heeft voltooid, klikt op Volgende. Daarna zal het Wireless instellingen scherm verschijnen zoals aangegeven:

Aan het einde van de Quick Setup, klikt u op de knop Voltooien om de Quick Setup af te sluiten. De router moet nu verbonden zijn met het internet.

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID :

PSK Passphrase:

NB.

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS cONfIgURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een bestaand network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.

cE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specifi caties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden
