Producttype	Koelkast (koelvitrine/koelapparaat, geen vriesvak)
Merk	Techwood
Model	KS 9265
Energietoevoer	220-240 V ~ 50 Hz
Stroomkabel	Geaard stekker, zekering minimaal 16 A
Koelmiddel	R600a (isobutaan), brandbaar
Klimaatklasse	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Temperatuurregeling	Thermostaatknop (0-5), 0=uit, 5=koudst
Koeltype	Statisch (geen ventilator); automatisch ontdooien in koelgedeelte
Binnenverlichting	Max 15 W lamp, vervangbaar
Deurdraairichting omkeerbaar	Ja, handmatig (instructies bijgeleverd)
Verstelbare poten	Ja, voorste nivelleervoeten
Legplanken	Koelkastlegplank, flessenplank, bovenste plank, eierplank
Groentelade	Ja, met deksel
Eierhouder	Eierhouder en eierplank
Afvoer ontdooiwater	Afvoergat met plug, periodiek reinigen
Condensor	Achter, reinigen met bezem twee keer per jaar
Vrije ruimte	Min 15 cm boven, 5 cm van warmtebronnen, 2 cm van zijkanten
Gewicht	Ongeveer 40 kg (geschat)
Afmetingen (HxBxD)	Ongeveer 1450 x 550 x 600 mm (geschat)

Veelgestelde vragen - KS 9265 TECHWOOD

Hoe stel ik de temperatuur in op mijn Techwood KS 9265 koelkast?

Draai aan de thermostaatknop in het koelgedeelte. De standen varieren van 0 (uit) tot 5 (koudst). Voor kortdurende opslag, instellen tussen 1-3; voor langdurige opslag, instellen tussen 3-4.

Wat moet ik doen als mijn koelkast ongewone geluiden maakt?

Lichte borrelende geluiden van het koelmiddel zijn normaal. Als de geluiden anders zijn, controleer of het apparaat waterpas staat, er niets tegen de achterkant aan komt en items binnenin niet trillen.

Waarom staat er water onderin mijn koelkast?

Dit komt meestal door een verstopt afvoergat van het ontdooiwater. Reinig het afvoergat met behulp van de ontdooiafvoerplug zodat het water naar de verdampingsbak kan stromen.

Wat moet ik controleren als mijn koelkast niet voldoende koelt?

Zorg ervoor dat de thermostaat niet op 0 staat, de deuren goed gesloten zijn, de condensor stofvrij is en er voldoende ruimte rondom het apparaat is (minstens 15 cm boven, 5 cm van warmtebronnen). Controleer ook of de omgevingstemperatuur binnen het bereik van de klimaatklasse valt.

Hoe kan ik de deur van mijn Techwood KS 9265 omkeren?

Leg het apparaat op zijn linkerzijkant. Verwijder beide nivelleervoeten en de onderste scharnier. Schroef de onderste scharnierpen los en schroef deze in het volgende gat. Schroef de bovenste scharnierpen los en verplaats deze naar het linkerscharnier. Vervang de bovenste bus en kap. Verwijder de deurgreep en monteer deze aan de andere kant. Raadpleeg de handleiding voor gedetailleerde stappen en afbeeldingen.

Hoe reinig ik mijn koelkast?

Haal de stekker uit het stopcontact. Veeg de binnen- en buitenkant af met een zachte doek en warm zeepwater. Verwijder onderdelen afzonderlijk en reinig met zeepwater. Gebruik geen brandbare of bijtende schoonmaakmiddelen. Reinig de condensor (achterkant) minstens twee keer per jaar met een bezem.

Hoe vervang ik de binnenverlichtingslamp?

1. Haal de stekker uit het stopcontact. 2. Verwijder de afdekking van de lampkast met een schroevendraaier. 3. Vervang door een lamp van maximaal 15 Watt. 4. Plaats de afdekking terug. 5. Wacht 5 minuten voordat u de stekker weer in het stopcontact steekt en stel de thermostaat opnieuw in.

Ontdooit de koelkast automatisch?

Ja, het koelgedeelte ontdooit automatisch. Het ontdooiwater verzamelt zich in een verdampingsbak en verdampt. Reinig het afvoergat periodiek om waterophoping te voorkomen. Gebruik geen mechanische apparaten om het ontdooien te versnellen.

Wat moet ik doen voordat ik de koelkast voor het eerst gebruik?

Houd de koelkast 3 uur rechtop voordat u hem aansluit. Reinig alle onderdelen met warm water en een theelepel natriumbicarbonaat, spoel daarna af en droog ze. Zorg ervoor dat de thermostaat op een geschikte stand staat. Laat het apparaat 24 uur continu draaien om de juiste koeling te bereiken voordat u voedsel plaatst.

Wat moet ik doen als mijn koelkast stopt met werken?

Controleer of er stroom is, of de hoofdschakelaar aan staat, of de thermostaat niet op 0 staat, en of het stopcontact werkt door een ander apparaat te testen. Als dit allemaal niet het geval is, neem dan contact op met de service.

GEBRUIKSAANWIJZING KS 9265 TECHWOOD

Veiligheidsinstructies 12

Veiligheidsinformatie: 13

Uw koelkast installeren en bedienen.... 13

Voor u uw koelkast in gebruik neemt 14

GEBRUIKSINFORMATIE 15

Instelling van de thermostaat 15

SCHOONMAKEN EN ONDERHOUD 16

Ontdooien 17

De lamp vervangen 17

VOOR U DE DIENST NA VERKOOP BELT 18

De deur opnieuw positioneren 18

VERZENDING EN VERPLAATSEN 18

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN ....20

DEEL 1. VOOR U HET TOESTEL BEGINT TE GEBRUIKEN

Veiligheidsinstructies

- Het R600-a-see model bevat een naamplaatje onder het koelmiddel (isobuteen) natuurlijk gas dat milieuvriendelijk is, maar ook ontvlambaar. Wanneer u het apparaat verplaatst en monteert, dient u ervoor te zorgen dat geen enkel koelcircuit component beschadigd wordt. Bij schade dient u open vlammen of ontstekingen te vermijden en de ruimte waarin het apparaat geplaatst is een aantal minuten te ventileren.

Waarschuwing: Waarschuwing : Laat de luchtinlaatopeningen in de omkasting van het apparaat of in de structuur van het gebouw vrij.

- Gebruik geen mechanische apparaten of andere artificiële middelen om het ontdooiproces te versnellen.

- Gebruik geen elektrische apparaten in de koelkast of het diepvriescompartiment van het apparaat.

- Indien dit apparaat een oude koelkast moet vervangen met een slot dient u het slot te breken of te verwijderen uit veiligheidsoverwegingen voor u het opbergt. Het risico bestaat namelijk dat kinderen die zich tijdens het spelen in de koelkast zouden verstoppen.

- Oude koelkasten en diepvriezers bevatten isolatiegassen en koelmiddelen die correct weggegooid moeten worden. Laat het verwijderen van een oud apparaat over aan de bekwame handen van een locaal afvalverwerkingsbedrijf en neem contact op met de lokale overheid of uw verdeler als u vragen hebt. Zorg ervoor dat de buizen van uw koelkast niet beschadigd worden voor ze verwijderd wordt door het afvalverwerkingsbedrijf.

Belangrijke opmerking:

Lees dit boekje voor u dit apparaat monteert en inschakelt. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor een incorrecte installatie en gebruik zoals beschreven in dit boekje.

Veiligheidsinformatie:

Opmerking: Gebruik geen mechanische apparaten of andere artificiële middelen om het ontdooiproces te versnellen. Gebruik geen elektrische apparaten in de etenswaren compartiment van het apparaat. Houd de ventilatiezones van uw apparaat open. U mag het koelcircuit van de koelkast niet beschadigen.

• Gebruik geen contactdoos of verlengsnoer.
• Gebruik geen beschadigde, versleten of oude stekkers.

• U mag niet trekken aan het snoer, het snoer plooien of beschadigen.
• Dit apparaat werd ontworpen voor gebruik door volwassenen. Laat geen kinderen spelen met het apparaat en zij mogen niet aan de deur hangen.
• U mag de stekker niet invoeren of verwijderen uit het stopcontact met natte handen om elektrische schokken te vermijden!
• Geen explosief of ontvlambaar materiaal in uw koelkast plaatsen voor uw veiligheid. U moet dranken met een hoger alcoholgehalte verticaal plaatsen en de flessen moeten correct worden afgesloten.
• U mag de koelkast of de bovenzijde van de koelkast niet afdekken met kant. Dit beïnvloedt de prestatie van uw koelkast.
• Bevestig de accessoires in de koelkast tijdens transport om schade aan de accessoires te vermijden.
• Uw koelkast is niet ontworpen voor gebruik door fysiek, mentaal of gevoelig gehandicapten of personen met minder ervaring en kennis (inclusief kinderen). Deze personen mogen het toestel gebruiken onder toezicht van een verantwoordelijke die hen instructies geeft. U moet toezicht houden op kinderen om te beletten dat ze met het apparaat spelen.

- Het netsnoer moet worden vervangen door een geautoriseerde technicus als het beschadigd is.

Uw koelkast installeren en bedienen

• Werkspanning voor uw koelkast is 220-240 V aan 50Hz.
• Voor u de koelkast in gebruik neemt, moet u de dichtstbijzijnde geautoriseerde dienst bellen en gratis hulp aanvragen met betrekking tot de installatie, de bediening en het gebruik van uw koelkast.
• Het netsnoer van uw koelkast heeft een geaarde stekker. Deze stekker moet worden gebruikt met een geaarde contactdoos met een zekering van minimum 16 ampère. Als uw contactdoos dit niet bevestigt, moet u de hulp inroepen van een gekwalificeerd technicus.

- We aanvaarden geen verantwoordelijkheid voor de schade die wordt veroorzaakt door het gebruik van ongeaarde toestellen.

- Plaats uw koelkast in een ruimte die niet wordt blootgesteld aan direct zonlicht.

- Uw toestel moet op minimum 50 cm afstand van fornuizen, ovens en warmtekernen en op minimum 5 cm van elektrische ovens worden geplaatst.

- Het mag nooit in de open lucht worden gebruikt of in de regen gelaten.

- Als uw koelkast naast en diepvriezer wordt geplaatst, moet er minimum 2 cm tussenruimte worden gelaten om het indringen van vocht te beletten op de oppervlakte.

- U mag niets op de uw koelkast plaatsen, en u moet de koelkast installeren in een geschikte ruimte zodat minimum 15 cm beschikbaar is aan de bovenzijde.

- Plaats de plastic muur afstandsringen op de condensor aan de achterzijde van de koelkast om te voorkomen dat deze tegen de muur leunt. Dit verhoogt de prestatie.

- Als u uw koelkast naast uw keukenkasten wilt plaatsen, moet u minimum 2 cm tussenruimte laten.

- Installeer de plastic afstandregelaar (het deel met zwarte vleugels achterin) door het 90°te draaien om te vermijden dat de condensator in aanraking komt met de muur.

- De instelbare voeten vooraan moeten worden gestabiliseerd op de correcte hoogte om uw koelkast op stabiele en correcte wijze te doen werken. U kunt de voeten bijregelen door ze met we wijzers van de klok te draaien (of in de tegenovergestelde richting). Dit moet gebeuren voor u etenswaren in de koelkast plaatst.

- Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel natriumbicarbonaat aan toevoegt. Daarna spoelt u met schoon water en droog af. Breng alle onderdelen opnieuw aan na de schoonmaakbeurt.

Voor u uw koelkast in gebruik neemt

- Wanneer de koelkast de eerste maal wordt geïnstalleerd of getransporteerd, moet u de koelkast 3 uur rechtop houden en de stekker invoeren in het stopcontact voor een efficiënte werking. Zo niet kunt u de compressor beschadigen.

- Uw koelkast kan een zekere geur creëren bij de eerste ingebruikname; deze geur zal verdwijnen wanneer de koelkast begint af te koelen.

DEEL 2. GEBRUIKSINFORMATIE

Instelling van de thermostaat

Provisiekasten (koelers) hebben geen vriesvak maak kunnen afkoelen tot 45;æ.

• De thermostaat regelt automatisch de temperatuur in het koelvak. Wanneer u aan de knop draait van <1> tot <5> kunt u de temperatuur verlagen.
• De <0> positie geeft aan dat de thermostaat gesloten is en het apparaat zal niet afkoelen.
• Als u etenswaren voor een korte periode wilt bewaren in het koelvak kunt u de knop tussen het minimum en medium stand draaien (1-3).
• Als u etenswaren voor een lange periode wilt bewaren in het koelvak kunt u de knop op medium draaien.(3-4)

- Opgemerkt: De omgevingstemperatuur, de temperatuur van vers opgeslagen etenswaren en hoe vaak u de deur opent, beïnvloeden de temperatuur in het koelvak. Indien vereist, kunt u de temperatuurinstelling wijzigen.

• Provisiekasten (koelers) hebben geen vriesvak maak kunnen afkoelen tot 45 ¹ æ.
• Wanneer u het apparaat de eerste maal inschakelt, voor een geschikte koeling, moet u het apparaat 24 ononderbroken laten werken tot het afgekoeld is tot de gewenste temperatuur.
• Tijdens deze periode mag u de deur niet te vaak openen en niet te veel etenswaren in het apparaat plaatsen.
• Als de stekker van het apparaat uit het stopcontact is verwijderd moet u het minimum 5 minuten laten rusten voor u het opnieuw start of de stekker opnieuw in steekt om schade aan de compressor te vermijden.

DEEL 3. SCHOONMAKEN EN ONDERHOUD

- U moet de stekker van de koelkast uit het stopcontact verwijderen voor u begint schoon te maken.

- Niet wassen door water op het apparaat te gieten.

- U kunt de binnen- en buitenzijde afnemen met een zachte doek of een spons met een warm zeepsopje.

- Verwijder de individuele onderdelen en maak schoon met een warm zeepsopje. Niet wassen in de wasmachine.

- Nooit ontvlambare, explosieve of corrosieve materialen zoals verdunners, gassen, zuren gebruiken om schoon te maken.

- U moet de condensator minimum twee maal per jaar schoonmaken met een borstel om energie te besparen en de productiviteit te verhogen.

- Zorg ervoor dat de koelkast losgekoppeld is tijdens het schoonmaken.

- Het koelkast compartiment ontdooit volledig automatisch; het ontdooide water wordt opgevangen in het verdampbakje en verdampt dan automatisch.

- Het verdampingsbakje en de dooiwater draineeropening moeten regelmatig schoongemaakt worden met draineer ontstopper om te vermijden dat water blijft staan op de bodem van de koelkast in plaats van weg te stromen.

- U kunt ook een half glas water in de draineeropening gieten om deze opening schoon te maken.

De lamp vervangen

Om de lamp in het vries- en koelvak te vervangen;

1- Ontkoppel uw koelkast.

2- Verwijder het deksel van de kast van de haken met een schroevendraaier.

3- Vervang met een lamp van maximum 15 Watt.

4- Installeer het deksel opnieuw.

5- wacht 5 minuten voor u opnieuw inschakelt en plaats de thermostaat opnieuw in de oorspronkelijke stand.

DEEL 4. VERZENDING EN VERPLAATSEN

• U moet de oorspronkelijke verpakking en het schuim bewaren voor het transport (optioneel).
• U moet uw koelkast bevestigen met een dikke verpakking, banden of sterke touwen en u moet de instructies volgen met betrekking tot het transport op de verpakking.
• Verwijder de bewegende delen (laden, accessoires, groentenlade, etc.) of bevestig ze in de koelkast tegen schokken met banden om ze te positioneren en transporteren.
  • Houd uw koelkast rechtop.

Het vervangen van de deur

1- Leg het toestel aan de linker zijde. Ontmantel beide stelvoeten en schroef de onderste scharnier los en verwijder ze. (Fig-1) Schroef de onderste scharnierpen los en schroef ze in het volgende gat.(Fig-2)

(U kunt de buskap gebruiken die in de gebruikshandleiing staat)

Verwijder de onderste bus en assembleer ze aan de linkerzijde. (Fig-4)

3.1-Verwijder de deurkrukkapjes. Schroef de schroeven die de deurkruk fixeren los.

Assembleer de deurkruk aan de rechterkant door de bewerking in omgekeerde richting ui te voeren.(Fig-4/Detail-A)

4- Bevestig de onderste scharnier aan de deur. Schroef dan de onderste scharnier in het linkergat van de koelkast. Schroef beide stelvoeten weer goed.

DEEL 5 VOOR U DE DIENST NA VERKOOP BELT

Als de koelkast niet correct werkt, kan het een klein probleem zijn. Controleer het volgende voor u een elektricien belt om tijd en geld te besparen.

Wat kunt u doen als de koelkast niet werkt: Controleer:

• Er is geen stroom.
• De algemene stroomschakelaar bij u thuis is uitgeschakeld.
• De thermostaat staat op °
• Het stopcontact heeft onvoldoende vermogen. Om dit te controleren, kunt u een ander apparaat invoeren waarvan u weet dat het werkt in hetzelfde stopcontact.

Wat kunt u doen als het apparaat niet correct werkt: Controleer:

• U hebt het apparaat niet te vol hebt geladen.
• De deuren volledig gesloten zijn.
• Er geen stof aanwezig is op de condensator.
• Er voldoende vrije ruimte is aan de zijkanten en de achterzijde.

Als u lawaai hoort:

Het koelgas dat in het koelcircuit stroom kan een licht geruis veroorzaken (borrelend geluid), zelfs als de compressor niet werkt. Maak u geen zorgen, dit is volledig normaal. Als u andere geluiden hoort, controleert u of:

• Of het apparaat correct genivelleerd is.
• Niets de achterzijde raakt.
• Het apparaat trilt.

Als er water aanwezig is in de bodem van de koelkast:

Controleer:

De draineeropening voor het dooiwater niet verstopt is (gebruik draineer ontstopper om de opening schoon te maken).

Als u koelkast onvoldoende afkoelt;

Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficiëntie van de koeling.

Klimaatklasse	Omgevingstemperatuur C°
T	Tussen 16 en 43. C°
ST	Tussen 16 en 38. C°
N	Tussen 16 en 32. C°
SN	Tussen 10 en 32. C°

• Tropische klimaatklasse wordt beschreven als tussen 16°C en 43°C omgevingstemperaturen in overeenstemming met EN ISO15502 normen.
• Het toestel is conform met EN15502, IEC60335-1 / IEC60335-2-24, 2004/108/EC normen.

Aanbevelingen

• Om de ruimte te vergroten en het uiterlijk te verbeteren, is de "koelsectie" van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand.
• Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden). Schakel de thermostaat op 0. Ontdooi en reinig de koelkast met de deur open om schimmel en onaangename geuren te vermijden.

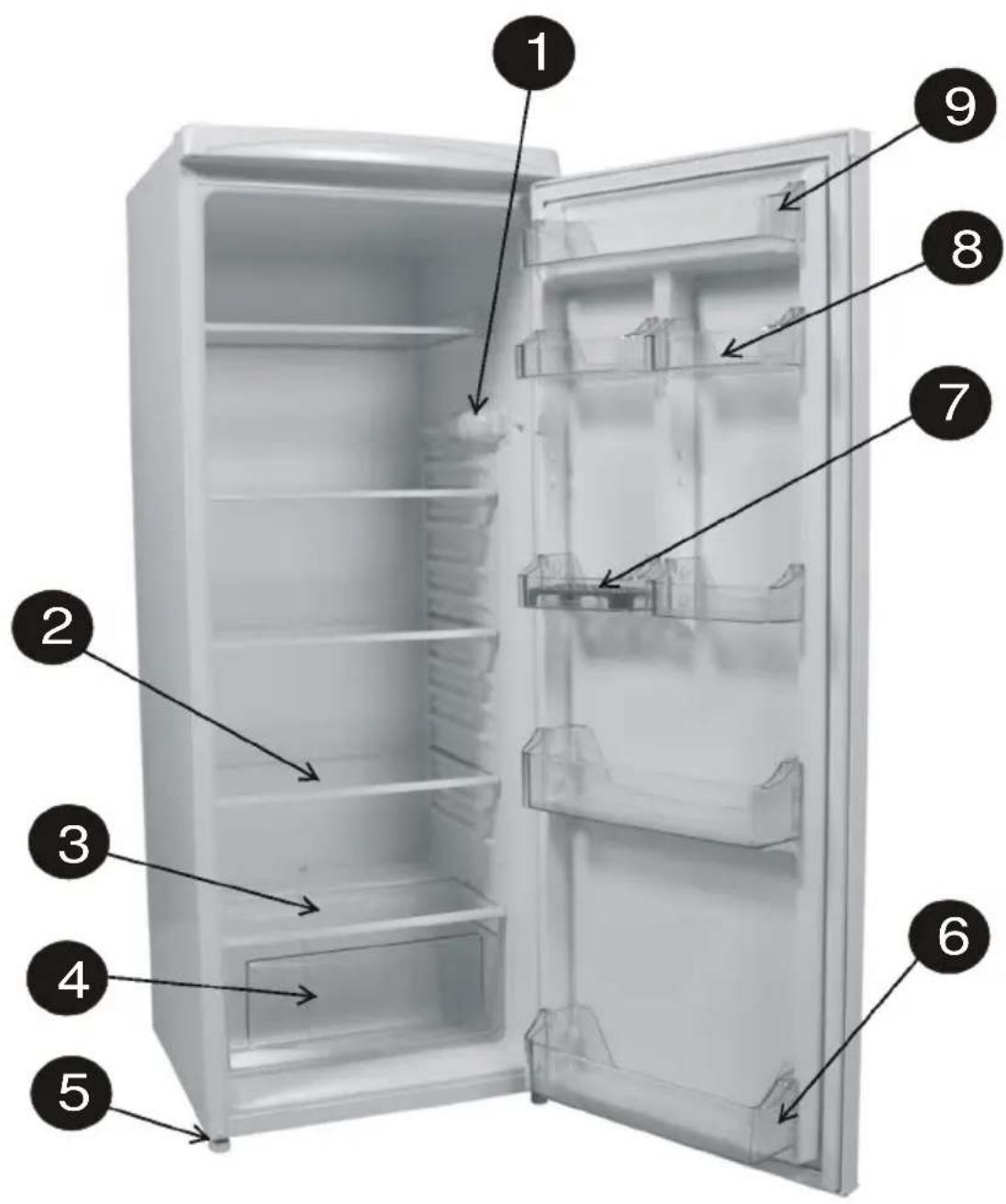

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN

Deze presentatie dient voor informatieve doeleinden over de onderdelen van het apparaat. Onderdelen kunnen verschillen naargelang het model van het apparaat.

1) Thermostaat
2) Koelkast lade
3) Groentenlade deksel
4) Groentenlade
5) Nivelleringsvoeten
6) Flesvak
7) Eihouder
8) Eischaal
9) Bovenste lade
