Produkttyp	Kühlschrank (Kühlgerät, kein Gefrierfach)
Marke	Techwood
Modell	KS 9265
Stromversorgung	220-240 V ~ 50 Hz
Stromkabel	Geerdeter Stecker, mindestens 16 A Sicherung
Kältemittel	R600a (Isobutan), brennbar
Klimaklasse	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Temperaturregelung	Thermostatknopf (0-5), 0=Aus, 5=Kälteste
Kühlart	Statisch (kein Lüfter); automatisches Abtauen im Kühlbereich
Innenbeleuchtung	Max. 15 W Glühbirne, austauschbar
Türanschlagwechsel	Ja, manuell (Anleitung beiliegend)
Verstellbare Füße	Ja, vordere Nivellierfüße
Ablagen	Kühlschrankablage, Flaschenablage, obere Ablage, Eierablage
Gemüsefach	Ja, mit Abdeckung
Eierhalter	Eierhalter und Eierablage
Tauwasserablauf	Ablaufloch mit Stopfen, regelmäßig reinigen
Kondensator	Hinten, zweimal jährlich mit Besen reinigen
Abstand	Mind. 15 cm über, 5 cm von Wärmequellen, 2 cm seitlich
Gewicht	Ca. 40 kg (geschätzt)
Maße (HxBxT)	Ca. 1450 x 550 x 600 mm (geschätzt)

Häufig gestellte Fragen - KS 9265 TECHWOOD

Wie stelle ich die Temperatur an meinem Techwood KS 9265 Kühlschrank ein?

Drehen Sie den Thermostatknopf im Kühlbereich. Die Positionen reichen von 0 (Aus) bis 5 (Kälteste). Für kurzfristige Lagerung zwischen 1-3 einstellen; für langfristige zwischen 3-4.

Was soll ich tun, wenn mein Kühlschrank ungewöhnliche Geräusche macht?

Leichte Blubbergeräusche vom Kältemittel sind normal. Bei anderen Geräuschen prüfen, ob das Gerät waagerecht steht, nichts die Rückseite berührt und Gegenstände im Inneren nicht vibrieren.

Warum sammelt sich Wasser am Boden meines Kühlschranks?

Dies liegt meist an einem verstopften Tauwasserablaufloch. Reinigen Sie das Ablaufloch mit dem Tauwasserablaufstopfen, damit das Wasser in die Verdunstungsschale fließen kann.

Was sollte ich prüfen, wenn mein Kühlschrank nicht ausreichend kühlt?

Stellen Sie sicher, dass der Thermostat nicht auf 0 steht, die Türen richtig geschlossen sind, der Kondensator staubfrei ist und ausreichend Platz um das Gerät vorhanden ist (mindestens 15 cm darüber, 5 cm von Wärmequellen). Prüfen Sie auch, ob die Umgebungstemperatur innerhalb des Klimaklassenbereichs liegt.

Wie kann ich die Tür meines Techwood KS 9265 wechseln?

Legen Sie das Gerät auf die linke Seite. Entfernen Sie beide Nivellierfüße und das untere Scharnier. Schrauben Sie den unteren Scharnierstift heraus und schrauben Sie ihn in das nächste Loch. Schrauben Sie den oberen Scharnierstift heraus und setzen Sie ihn in das linke Scharnier ein. Ersetzen Sie die obere Buchse und Kappe. Entfernen Sie den Türgriff und montieren Sie ihn auf der anderen Seite. Siehe Anleitung für detaillierte Schritte und Abbildungen.

Wie reinige ich meinen Kühlschrank?

Ziehen Sie den Stecker des Kühlschranks. Wischen Sie Innen- und Außenseite mit einem weichen Tuch und warmem Seifenwasser ab. Entfernen Sie Teile einzeln und reinigen Sie sie mit Seifenwasser. Verwenden Sie keine brennbaren oder ätzenden Reinigungsmittel. Reinigen Sie den Kondensator (hinten) mindestens zweimal jährlich mit einem Besen.

Wie ersetze ich die Innenbeleuchtungsglühbirne?

1. Ziehen Sie den Stecker des Kühlschranks. 2. Entfernen Sie die Abdeckung des Glühbirnenkastens mit einem Schraubendreher. 3. Ersetzen Sie die Birne durch eine mit maximal 15 Watt. 4. Setzen Sie die Abdeckung wieder ein. 5. Warten Sie 5 Minuten, bevor Sie den Stecker wieder einstecken und den Thermostat zurücksetzen.

Taucht der Kühlschrank automatisch ab?

Ja, der Kühlbereich taut automatisch ab. Das Tauwasser sammelt sich in einer Verdunstungsschale und verdunstet. Reinigen Sie das Ablaufloch regelmäßig, um Wasseransammlungen zu vermeiden. Verwenden Sie keine mechanischen Geräte, um das Abtauen zu beschleunigen.

Was sollte ich tun, bevor ich den Kühlschrank zum ersten Mal benutze?

Lassen Sie den Kühlschrank vor dem Einstecken 3 Stunden aufrecht stehen. Reinigen Sie alle Teile mit warmem Wasser und einem Teelöffel Natriumbikarbonat, spülen und trocknen Sie sie ab. Stellen Sie sicher, dass der Thermostat auf eine geeignete Position eingestellt ist. Lassen Sie den Kühlschrank 24 Stunden ununterbrochen laufen, um die richtige Kühlung zu erreichen, bevor Sie Lebensmittel einlagern.

Was soll ich tun, wenn mein Kühlschrank nicht mehr funktioniert?

Prüfen Sie, ob Strom vorhanden ist, ob der Hauptschalter eingeschaltet ist, ob der Thermostat nicht auf 0 steht und ob die Steckdose funktioniert, indem Sie ein anderes Gerät testen. Wenn nichts davon zutrifft, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG KS 9265 TECHWOOD

Sicherheitshinweise 2

Empfehlungen 3

Aufstellen und Einschalten des Geräts 4

Vor dem Einschalten 5

DIE BEDIENUNGSELEMENTE 5

Einstellen des Thermostats 5

REINIGUNG UND WARTUNG 6

Abtauen des Kühlteils 7

Auswechseln der Glühlampe 7

TRANSPORT UND STANDORTWECHSEL 8

Wechseln des Türanschlags 8

BEVOR SIE DEN KUNDENDIENST RUFEN 8

DIE TEILE UND FÄCHER DES GERÄTS 10

TEIL 1. BEVOR SIE DAS GERÄT BENUTZEN

Sicherheitshinweise

• Dieses Modell enthält das Kühlmittel R600a (Isobutan). Dieses natürliche Gas ist zwar sehr umweltfreundlich, jedoch auch brennbar. Achten Sie beim Transportieren und Aufstellen des Geräts darauf, dass die Komponenten des Kältekreislaufs nicht beschädigt werden. Sollten Schäden auftreten, vermeiden Sie offene Flammen oder Zündquellen, und belüften Sie einige Minuten lang den Raum, in dem das Gerät aufgestellt ist.
• Verwenden Sie keine mechanischen Geräte oder Hilfsmittel, um das Abtauen zu beschleunigen.
• Verwenden Sie keine elektrischen Geräte im Kühlraum.
• Wenn Sie ein altes Kühlgerät, das mit Schnapp- oder Riegelschloss ausgerüstet ist, durch dieses Gerät ersetzen: Zerstören oder entfernen Sie das Schloss, um zu verhindern, dass spielende Kinder sich selbst einsperren und in Lebensgefahr geraten.
• Alte Kühlschränke und Gefriergeräte enthalten Isolier- und Kühlmittel, die sachgerecht entsorgt werden müssen. Ihre Altgeräte sollten Sie grundsätzlich durch Ihr regionales Entsorgungsunternehmen entsorgen lassen. Wenn Sie Fragen dazu haben, wenden Sie sich an die zuständige Behörde oder an Ihren Händler. Sorgen Sie dafür, dass die Leitungen Ihres Altgerätes vor der Abholung durch das Entsorgungsunternehmen nicht beschädigt werden.

Wichtiger hinweis:

Lesen Sie bitte diese Bedienungsanleitung, bevor Sie das Gerät aufstellen und einschalten. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Aufstellung und Bedienung entstehen (siehe Bedienungsanleitung).

Konformitätserklärung

• Die Klimaklasse Tropen steht lt. den Normen TS EN ISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C
• Die Konstruktion des Geräts entspricht den Normen E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Empfehlungen

Warnung: Benutzen Sie keine mechanischen Hilfsmittel oder andere Mittel zur Beschleunigung des Abtauvorgangs. Setzen Sie keinerlei Elektrogeräte im Inneren des Gerätes ein. Halten Sie die Belüftungsöffnungen des Gerätes frei. Beschädigen Sie nicht den Kühlkreislauf des Gerätes.

• Verwenden Sie keine Adapter oder Abzweige, da eine Überhitzung oder ein Brand entstehen könnte.
• Verwenden Sie keine alten, verschlissenen Netzkabel.
• Achten Sie darauf, dass die Kabel weder verdreht noch geknickt werden.

• Sorgen Sie dafür, dass keine Kinder mit dem Gerät spielen. Kinder dürfen AUF KEINEN FALL auf Schubladen/Fächern sitzen oder sich an die Tür hängen.
• Verwenden Sie keine spitzen Metallgegenstände zum Entfernen von Eis im Gefrierraum. Andernfalls könnte der Kältekreislauf irreparabel beschädigt werden.
• Ziehen Sie den Netzstecker auf keinen Fall mit feuchten Händen ab.
• Legen Sie keine Behälter (z.B. Glasflaschen oder Blechbehälter) mit Flüssigkeiten in den Kühlschrank, insbesondere wenn diese kohlensäurehaltig sind, da die Behälter beim Einfrieren platzen könnten.
• Flaschen mit hochprozentigem Alkohol müssen gut verschlossen und senkrecht im Kühlschrank aufgestellt werden.
• Vermeiden Sie jede Berührung der Kälteflächen, insbesondere mit feuchten Händen, da Sie sich Verbrennungen oder andere Verletzungen zuziehen könnten.
• Nehmen Sie nicht das Eis zu sich, das Sie aus dem Gefriergerät entfernt haben.

- Das Gerät ist nicht zur Nutzung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden. Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. - Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einer seiner Serviceniederlassungen oder einer vom Hersteller empfohlenen Person ausgetauscht werden.

Aufstellen und Einschalten des Geräts

• Dieses Gerät wird an 220-240 V / 50 Hz Wechselstrom angeschlossen.
• Beim Aufstellen und Einschalten des Gerätes kann Ihnen auf Wunsch auch der Kundendienst behilflich sein.
• Bevor Sie das Gerät an die Spannungsquelle anschließen, vergewissern Sie sich, dass die Spannungswerte auf dem Typenschild den Spannungswerten Ihrer elektrischen Hausanlage entsprechen.
• Wenn der Gerätestecker nicht in Ihre Steckdose passt, muss diese durch eine geeignete Steckdose ersetzt werden (mindestens 16 A). Stecken Sie den Stecker in eine ordnungsgemäß geerdete Steckdose. Wenn die Steckdose nicht geerdet ist oder der Stecker nicht passt, wenden Sie sich an einen fachkundigen Elektriker.
• Der Stecker sollte nach Aufstellen des Gerätes gut zugänglich sein.
  • Die Kondenswasserschale sollte exakt eingeschoben sein und nicht entfernt werden.

- Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Erdung entstehen (siehe Bedienungsanleitung).

- Das Gerät darf nach dem Aufstellen keiner direkten Sonneneinstrahlung ausgesetzt sein.

- Das Gerät darf nicht im Freien aufgestellt werden und darf keinem Regen ausgesetzt sein.

- Stellen Sie das Gerät an gut belüfteten Orten abseits von Wärmequellen auf. Beim Aufstellen des Geräts müssen mindestens 50 cm Abstand zu Heizkörpern, Gas- oder Kohleöfen und mindestens 5 cm Abstand zu Elektroherden eingehalten werden.

- Über dem Gerät müssen Sie mindestens 15 cm Abstand einhalten.

- Sorgen Sie dafür, dass keine schweren Gegenstände auf dem Gerät platziert werden und dass sich keine Gegenstände auf dem Gerät ansammeln.

- Wenn das Gerät neben einem anderen Kühl- oder Gefriergerät aufgestellt wird, ist ein seitlicher Mindestabstand von 2 cm einzuhalten, um Schwitzwasserbildung zu vermeiden.

- Stellen Sie keine heißen Speisen oder Gefäße auf die obere Ablage. Die Ablage könnte beschädigt werden.

- Um eine gute Kühlleistung sicherzustellen, befestigen Sie die Kunststoff-Abstandhalter am Kondensator an der Rückwand des Geräts, damit das Gerät keinen direkten Kontakt zur Wand hat.

- Das Gerät muss eben und fest stehen. Unebenheiten des Untergrunds gleichen Sie mit den beiden Schraubfüßen an der Vorderkante aus.

- Für die Reinigung der Geräteaußenseite und der Zubehörteile für innen verwenden Sie milde Seifenlauge. Das Geräteinnere sollte mit einer Lösung aus Natriumbicarbonat und lauwarmem Wasser gereinigt werden. Nach dem Trocknen werden die Zubehörteile wieder eingesetzt.

Vor dem Einschalten

- Warten Sie drei Stunden, bevor Sie den Netzstecker in die Steckdose einstecken, um eine ordnungsgemäße Funktion zu gewährleisten.

- Beim ersten Einschalten des Gerätes werden Sie möglicherweise eine Geruchsbildung bemerken. Dieser Geruch verschwindet, sobald das Gerät zu kühlen beginnt.

TEIL 2. DIE BEDIENUNGSELEMENTE

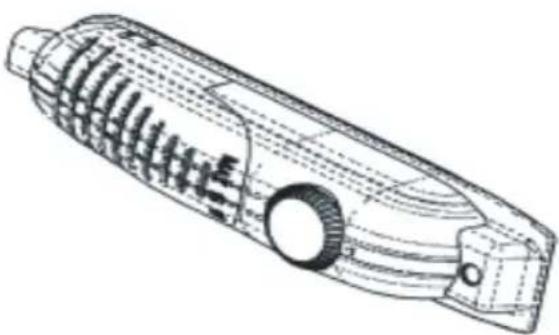

Einstellen des Thermostats

Vollraumkühlschränke haben kein Gefrierfach, können jedoch unter 5°C kühlen.

- Das Thermostat regelt automatisch die Temperatur des Kühlraums. Wenn Sie den Regler von Position „1“ auf „5“ drehen, erhalten Sie tiefere Temperaturen.

- In Position „0“ ist das Thermostat geschlossen, und die Kühlung ist ausgeschaltet.

- Für die Kurzzeitlagerung von Lebensmitteln im Kühlraum stellen Sie den Regler auf die Position zwischen Minimum und mittlerer Stellung.

- Für die Langzeitlagerung von Lebensmitteln im Kühlschrank stellen Sie den Regler auf die mittlere Position (3-4).

- Hinweis: Die Temperatur im Kühlraum wird von der Umgebungstemperatur und von der Temperatur der frisch eingelegten Lebensmittel beeinflusst. Sie ist außerdem davon abhängig, wie oft Sie die Tür öffnen. Ändern Sie gegebenenfalls die Temperatureinstellung.

• Vollraumkühlschränke haben kein Gefrierfach, können jedoch unter 5°C kühlen.

- Nach dem ersten Einschalten des Geräts auf die geeignete Kühltemperatur muss das Gerät etwa 24 Stunden in Betrieb sein, bis die ausreichende Kühltemperatur erreicht ist.

- Während dieser Zeit sollten Sie die Tür so wenig wie möglich öffnen, um Kühlgut in das Gerät zu legen.

- Wenn das Gerät ausgeschaltet oder der Stecker aus der Steckdose gezogen wird, warten Sie mindestens 5 Minuten, bevor Sie das Gerät erneut starten, damit der Kompressor nicht beschädigt wird.

TEIL 3. REINIGUNG UND WARTUNG

- Vor dem Reinigen ziehen Sie den Netzstecker aus der Steckdose.

- Das Gerät darf nicht mit Wasser begossen werden.

- Der Kühlraum sollte regelmäßig mit einer Lösung aus Natriumbicarbonat und lauwarmem Wasser gereinigt werden.

- Reinigen Sie das Zubehör mit milder Seifenlauge. Diese Teile dürfen nicht in der Spülmaschine gereinigt werden.

- Verwenden Sie keine Reinigungsmittel oder Seifen, die Scheuerpartikel enthalten. Nach der Behandlung spülen Sie mit klarem Wasser nach und trocknen die Teile sorgfältig ab. Wenn die Reinigung beendet ist, stecken Sie den Netzstecker wieder mit trockenen Händen in die Steckdose ein.

- Reinigen Sie den Kondensator mindestens zweimal jährlich mit einem Besen, um eine bessere Leistung zu gewährleisten und Energie zu sparen.

Abtauen des Kühlteils

- Das Abtauen des Kühlraums erfolgt während des Betriebs vollautomatisch. Das Tauwasser sammelt sich in der Verdunstungsschale und verdunstet automatisch.

- Verdunstungsschale und Ablauföffnung sollten regelmäßig gesäubert werden, damit sich das Wasser nicht im unteren Bereich des Kühlraums sammelt, anstatt abzulaufen. Die Ablauföffnung reinigen Sie am besten mit dem Ablaufzapfen.

• Die Ablauföffnung kann auch gereinigt werden, indem Sie ein 12 Glas Wasser durchlaufen lassen.

Auswechseln der Glühlampe

Auswechseln der Glühlampe im Kühlraum:

1. Ziehen Sie den Netzstecker des Geräts aus der Steckdose.
2. Drücken Sie auf die Haken an beiden Seiten der Lampenabdeckung. Nehmen Sie die Abdeckung ab.
3. Ersetzen Sie die defekte Glühlampe durch eine neue Glühlampe mit maximal 15 W.
4. Bringen Sie die Lampenabdeckung wieder an und warten Sie 5 Minuten, bevor Sie das Gerät wieder anschalten.

TEIL 4. TRANSPORT UND STANDORTWECHSEL

Transport und Standortwechsel

• Originalverpackung und Polystyrolmaterial können nach Bedarf wieder angebracht werden.
• Beim Transport wird das Gerät mit Transportband oder starkem Tau festgezurrt. Beim Transport müssen die Regeln beachtet werden, die auf dem Transportkarton angegeben sind.
• Vor dem Transport oder Standortwechsel werden alle beweglichen Teile (Fächer, Frischhalteboxen usw.) herausgenommen bzw. mit Band fixiert, damit sie nicht im Gerät hin und her schlagen.

Ändern des Türanschlags

1- Legen Sie das Gerät auf die linke Seite. Bauen Sie die Stellfüße ab. Lösen Sie die Befestigungsschrauben des unteren Scharniers und entfernen Sie dieses. (Abb-1) Schrauben Sie den Stift des unteren Scharniers heraus und schrauben Sie ihn in das nächste Loch ein (Abb-2).

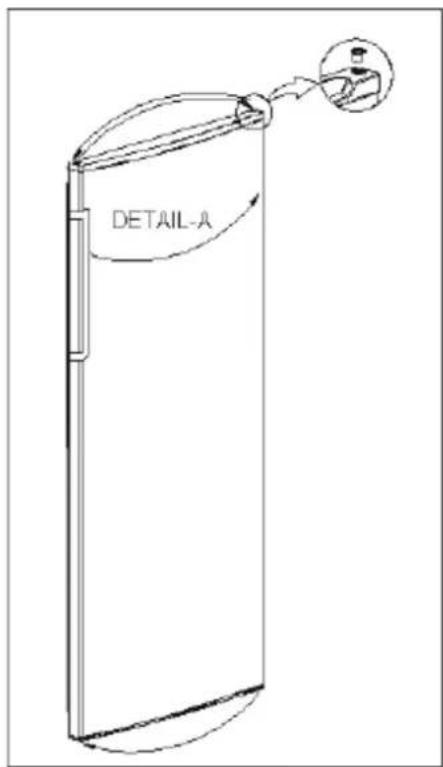

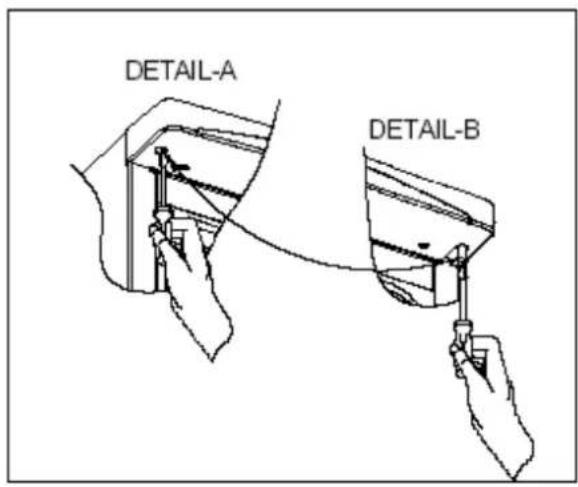

2- Schrauben Sie den Stift des oberen Scharniers heraus (Abb-3/Detail B) und schrauben Sie ihn in das linke Scharnier ein (Abb-3/Detail-A)

3- Setzen Sie die obere Buchse und die Abdeckung der Buchse ein. (Abb-4)

(Sie können die Buchsenabdeckung verwenden, die der Bedienungsanleitung beiliegt) Entfernen Sie die untere Buchse und bauen Sie sie in der linken Seite wieder ein. (Abb-4)

3.1-Entfernen Sie die Abdeckungen des Türgriffs. Lösen Sie die Befestigungsschrauben des Türgriffs. Bauen Sie den Türgriff in umgekehrter Reihenfolge wieder an der rechten Seite an (Abb-4 / Detail A).
4- Bauen Sie die Tür und das untere Scharnier zusammen. Schrauben Sie dann das untere Scharnier in das Loch links am Kühlschrank. Schrauben Sie die Stellfüße wieder an.

TEIL 5. BEVOR SIE DEN KUNDENDIENST RUFEN

Wenn Ihr Gerät nicht ordnungsgemäß funktioniert, handelt es sich dabei möglicherweise um eine kleine Störung, die Sie selbst beheben können. Um Geld und Zeit zu sparen, sollten Sie daher die folgenden Punkte überprüfen, bevor Sie einen Elektriker rufen.

Wenn das Gerät nicht funktioniert

Prüfen Sie, ob

• Spannung anliegt.
• der Sicherungsschalter in Ihrem Sicherungskasten eingeschaltet ist.
• das Thermostat auf Position „0“ gestellt ist.

- die Steckdose funktioniert. Um die Steckdose zu überprüfen, schließen Sie ein anderes Gerät, von dem Sie wissen, dass es funktioniert, an dieselbe Steckdose an.

Wenn der Kühlschrank nur geringe Leistung bringt

Prüfen Sie, ob

• das Gerät überladen ist.
• die Türen einwandfrei geschlossen sind.
- der Kondensator staubfrei ist.
- ausreichender Abstand an Rückwand und Seiten vorhanden ist.

Wenn das Gerät Geräusche macht

Das Kühlmittel, dass im Kühlkreislauf zirkuliert, macht möglicherweise leise Geräusche (Gluckergeräusche), auch wenn der Kompressor nicht läuft. Diese Geräusche sind völlig normal. Wenn allerdings ungewöhnliche Geräusche vorliegen, vergewissern Sie sich, dass

• das Gerät eben ausgerichtet ist.
• keine Gegenstände die Rückwand berühren.
• auf dem Gerät keine Gegenstände vibrieren.

Wenn sich im unteren Bereich des Kühlraums Wasser befindet

Prüfen Sie, ob

die Ablauföffnung für das Tauwasser verstopft ist. (Verwenden Sie den Ablaufzapfen zum Säubern der Öffnung.)

Falls Ihr Kühlgerät nicht richtig kühlen sollte:

- Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse	Umgebungstemperatur (°C)
T	zwischen 16 und 43
ST	zwischen 16 und 38
N	zwischen 16 und 32
SN	zwischen 10 und 32

Empfehlungen

• Um Platz zu gewinnen und das Aussehen des Kühlschranks zu verbessern, ist die Kühlvorrichtung in der Rückwand des Kühlraums angebracht. Während das Gerät eingeschaltet ist, bilden sich an dieser Wand Reif oder Wassertropfen, je nachdem, ob der Kompressor läuft oder nicht. Dies ist kein Grund zur Beunruhigung, sondern völlig normal. Das Gerät muss erst abgetaut werden, wenn sich eine dicke Reifschicht auf der Wand gebildet hat.
• Wenn das Gerät längere Zeit nicht benutzt wird (z.B. während der Sommerferien) stellen Sie den Thermostatregler auf Position „0“. Tauen Sie das Gerät ab und reinigen Sie es. Halten Sie die Tür geöffnet, um Schimmel- und Geruchsbildung zu verhindern.

TEIL 6. DIE TEILE UND FÄCHER DES GERÄTS

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) THERMOSTAT
2) KÜHLFACH
3) FRISCHHALTEFACH-ABDECKUNG
4) FRISCHHALTEFACH
5) SCHRAUBFÜße
6) FLASCHENFACH
7) EIERBEHÄLTER
8) EIERFACH

9) OBERES TÜRFACH
