KS 1201 A+G (R) - Koelkast TECHWOOD - Gratis gebruiksaanwijzing en handleiding

Merk	Techwood
Model	KS 1201 A+G (R)
Type product	Koelkast met vriesvak
Voeding	220-240V ~ 50Hz
Klimaatklasse	T (tropisch): 16°C tot 43°C
Koelmiddel	R600a (isobutaan)
Thermostaatregeling	Draaiknop standen 0-5 (0=uit, 1-5=kouder)
Lamp	Max 15 W (vervangbaar)
Ontdooien	Automatisch in het koelgedeelte
Binnenplanken	Verstelbare glazen planken
Deurvakken	Vaste vakken en eierrek
Groentelade	Ja, met deksel
Stelvoeten	Ja (verstelbaar)
Deur omkeerbaar	Mogelijk (zelf te doen)
Afmetingen (bij benadering)	Niet gespecificeerd in handleiding
Netto gewicht	Niet gespecificeerd in handleiding
Geluidsniveau	Normaal gebruik: zacht borrelend geluid
Veiligheidskenmerken	Kinderslot (verwijderen oude slot), geen elektrische apparaten in de koelkast
Reiniging	Oplossing van zuiveringszout; condensor twee keer per jaar reinigen
Inbegrepen accessoires	Plastic afstandhouders voor wand, ontdooi-afvoerplug

Veelgestelde vragen - KS 1201 A+G (R) TECHWOOD

Wat moet ik doen wanneer ik de koelkast voor het eerst inschakel?

Na installatie 3 uur wachten voordat u de stekker in het stopcontact steekt. Stel de thermostaat in tussen 3-4 en laat hem 24 uur draaien zonder de deur vaak te openen. Een eerste geur verdwijnt zodra het apparaat is afgekoeld.

Hoe stel ik de temperatuur in mijn koelkast in?

De thermostaatknop heeft standen 1 (warmst) tot 5 (koudst). Voor kortstondige opslag in het vriesvak gebruikt u 1-3, voor langdurig gebruik 3-4. Stand 0 schakelt de koeling uit. Omgevingstemperatuur en deuropeningen beïnvloeden de interne temperatuur.

Hoe werkt automatisch ontdooien?

Het koelgedeelte ontdooit automatisch. Ontdooiwater loopt naar een verdampingsbak en verdampt. Maak het afvoergaatje periodiek schoon met de ontdooi-afvoerplug om te voorkomen dat water zich ophoopt op de bodem.

Kan ik de openingsrichting van de deur veranderen?

Ja. Leg het apparaat op de linkerzijde, verwijder de stelvoeten, schroef het onderste scharnier los, verwijder de deur, wissel de scharnierpennen en bussen, monteer aan de linkerkant. Volg de stapsgewijze instructies in de handleiding.

Waarom staat er water op de bodem van de koelkast?

Het afvoergaatje voor ontdooiwater kan verstopt zijn. Maak het schoon met de ontdooi-afvoerplug. Controleer ook of de verdampingsbak niet overloopt.

De koelkast maakt een borrelend geluid. Is dat normaal?

Ja, een zacht borrelend geluid is normaal terwijl het koelmiddel circuleert. Als het geluid anders is, controleer dan of het apparaat waterpas staat, of er niets tegen de achterkant aanzit en of voorwerpen op de koelkast niet trillen.

Hoe vervang ik de binnenlamp?

Haal de stekker uit het stopcontact. Druk de haakjes aan de zijkanten van de lampafdekking in om deze te verwijderen. Vervang de lamp door een lamp van max 15 W. Bevestig de afdekking weer, wacht 5 minuten en steek de stekker er weer in.

Wat moet ik doen als de koelkast niet voldoende koelt?

Controleer of de thermostaat niet op 0 staat, de deuren goed gesloten zijn, de condensor stofvrij is en er voldoende ruimte rond het apparaat is. Zorg ervoor dat de omgevingstemperatuur binnen het klimaatklassebereik ligt (T: 16-43°C).

Is het veilig om elektrische apparaten in de koelkast te gebruiken?

Nee. Gebruik geen elektrische apparaten in het koel- of vriesgedeelte tenzij specifiek aanbevolen door de fabrikant, omdat ze brand of schade kunnen veroorzaken.

Hoe moet ik de koelkast reinigen?

Koppel los van het stroomnet. Maak de binnenkant schoon met een oplossing van zuiveringszout en lauwwarm water. Maak accessoires apart schoon met zeep en water. Gebruik geen schurende producten. Maak de condensor twee keer per jaar schoon met een bezem.

GEBRUIKSAANWIJZING KS 1201 A+G (R) TECHWOOD

Installatie en aanschakelen van het apparaat 22

Voor het aanschakelen 22

DIVERSE FUNCTIES EN DE MOGELIJKHEDEN 23

Thermostaat Regeling 23

SCHOONMAKEN EN ONDERHOUD 24

Ontdooien 25

Vervangen van de gloeilamp 25

TRANSPORT EN WIJZIGEN VAN INSTALLATIEPOSITIE 26

Wijzigen van de richting van het openen van de deur 26

VOOR U BELT NAAR DE DIENST NAVERKOOP 26

DE ONDERDELEN VAN HET TOESTEL EN DE COMPARTIMENTEN ....28

DEEL 1. VOOR HET GEBRUIK VAN HET APPARAAT

Veiligheidsinstrukties

• Als het model bevat r600a-zie naamplaat binnen ijskast (het koelmiddelenisobutaan), naturals gas dat, is zeer milieuvriendelijk maar ook brandbaar. Wanneer het vervoeren van en het installeren van eenheid moet het nodige worden gedaan om ervoor te zorgen dat geen van de componenten van de koelingskring beschadigd wordt. In het geval van schade vermijd naakte vlammen of ontstekingsbronnen en ventileer de ruimte waarin de eenheid voor een paar notulen wordt geplaatst.
• Gebruik geen mechanische apparaten of andere kunstmatige middelen om het het ontdooien proces te versnellen.
• Gebruik geen elektrotoestellen in de voedselopslag van het toestel.
• Als dit toestel een oude ijskast met een slot moet vervangen; breek of verwijder het slot als veiligheidsmaatregel alvorens het op te slaan, om kinderen te beschermen terwijl het spelen binnen zou kunnen sluiten.
• De oude ijskasten en de diepvriezers bevatten isolatiegassen en koelmiddel, welke moet behoorlijk worden weggedaan. Vertrouw de verwijdering categorisch van een schrooteenheid aan bekwaamheid van uw lokale dienst van de afvalverwijdering toe en contacteer uw plaatselijk gezag of uw handelaar als u om het even welke vragen hebt. Gelieve te zorgen ervoor dat de pijp van het werk van uw koelende eenheid niet voorafgaand aan het zijn plukken-omhoog door de bevoegde dienst van de afvalverwijdering beschadigd wordt.

BELANGRIJKE NOTA:

Gelieve te lezen dit boekje alvorens en inschakelend dit toestel te installeren. De fabrikant veronderstelt geen verantwoordelijkheid voor onjuist

Aanbevelingen

Waarschuwing: Gebruik geen andere mechanische toestellen of anderen middelen om het ontdooiingproces te versnellen. Gebruik geen elektrische toestellen in de bewaarladen van het toestel. Houd de ventilatieopeningen van het toestel vrij. Beschadig het koelcircuit van de koelkast niet.

- Gebruik geen adapters of geen shunts, welke het oververhitten of het branden kon veroorzaken.

- Stop oud niet, de scheefgetrokken kabels van de machtslevering.

- Verdraai en buig niet de kabels.

- Sta geen kinderen toe om met het toestel te spelen. De kinderen moeten NOOIT op laden zitten of van de deur hangen.

- Gebruik geen scherpe metaalvoorwerpen voor het verwijderen van ijs op het diepvriezercompartiment; zij konden de ijskastkring vernietigen en niet te herstellen schade aan de eenheid veroorzaken.

- Stop niet de energielevering met natte handen.

- Plaats geen containers (glasflessen of tincontainers) vloeistoffen in de diepvriezer vooral gasachtige vloeistoffen aangezien zij de container konden veroorzaken om tijdens het bevriezen te barsten.

- De flessen die een hoog percentage van alcohol bevatten moeten goed worden verzegeld en verticaal in de ijskast worden geplaatst.

- Raak niet de het koelen oppervlakten, vooral met natte handen aangezien u zou kunnen worden gebrand of worden gekwetst.

- Eet geen ijs, welke net zijn verwijderd uit de diepvriezer.

- Dit apparaat is niet bedoeld voor gebruik door personen (inbegrepen kinderen) met gereduceerde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze toezicht of instructies kregen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

- Indien de elektriciteitskabel beschadigd is, moet deze worden vervangen door de fabrikant of service agent of een aangeduide persoon.

Installatie en aanschakelen van het apparaat

• Dit apparaat verbindt met 220-240V of 200-230V en 50 Herz. Controleer gelieve naambord van apparaat en zekere voltagewaaier geschikt aan uw leidingenvoltage te zijn.
• U kunt hulp van de dienst verzoeken om te installeren en inschakelen van het apparaat.
• Alvorens de verbinding aan de energiebronlevering te maken, zorg ervoor dat het voltage op het naambord aan het voltage van elektrosysteem in uw huis beantwoordt.

- Neem de stop in een contactdoos met een efficiënte grondverbinding op. Als de contactdoos geen grondcontact heeft of de stop niet aanpast, wij stellen u voor om een erkende elektricien voor hulp te roepen..

- De stop zou toegankelijk moeten zijn nadat het apparaat wordt geplaatst.

- De fabrikant is niet verantwoordelijk voor het nalaten om de grondverbinding te voltooien zoals die in dit boekje wordt beschreven.

- Plaats niet het apparaat in direct zonlicht.

- Plaats verre de ijskast uit hittebronnen en in een goedgeventileerde positie. De ijskast zou minstens 50 cm van radiators moeten zijn,gas of steenkoolfornuizen en 5 cm verre van elektrofornuizen.Place the refrigerator far from heat sources and in a well-ventilated position. The refrigerator should be at least 50 cm from radiators,gas or coal stoves and 5 cm far from electrical stoves.

- Houd de bovenkant voor minstens 15 cm vrij .

- Plaats geen zwaar en veel dingen op het apparaat.

- Als het apparaat naast een andere ijskast of diepvriezer geïnstalleerd is, neem een miminumafstand van 2 cm waar om condensatie te verhinderen. Zet niet zeer (!) hete voedsel of kom op de hoogste lijst. Het kan toptable beschadigen.

- Pas de plastic muurverbindingsstukken aan de condensator bij de rug van de ijskast om het leunen aan de muur voor goede prestaties te verhinderen..

- Het apparaat moet tribune stevig en niveau op de nivelleren-voeten van het vloergebruik zijn om een gelijke vloer te compenseren.

- Buiten het apparaat en toebehoren zou de binnenkant met een oplossing van water en vloeibare zeep moeten worden schoongemaakt; de binnenkant van het apparaat met natriumbicarbonaat loste in lauw water op. Na het drogen vervang alle toebehoren..

Voor het aanschakelen

• Wacht na 3 uren alvorens het apparaat aan energiebron binnen te stoppen om juiste prestaties te verzekeren.
• Er kan een geur zijn wanneer u eerst het apparaat inschakelt. Het zal na het apparaat begin om verdwijnen te koelen.

DEEL 2. DIVERSE FUNCTIES EN DE MOGELIJKHEDEN

Thermostaat Regeling

- De thermostaat regelt automatisch de binnentemperatuur van het ijskastcompartiment en diepvriezercompartiment. Door de knop van positie 1 te roteren. aan 5., de koudere temperaturen kunnen worden verkregen.

- Positie „0“ toont de thermostaat gesloten is en geen koelen beschikbaar is.

- Voor opslag op korte termijn van voedsel in het diepvriezercompartiment, u kunt de knop tussen minimum en middelgrote positie plaatsen.(13)

- Voor opslag op lange termijn van voedsel in het diepvriezercompartiment, u kunt knop middelgrote positie plaatsen.(34)

- Neem nota van dat; de ambiant temperatuur, temperatuur van het vers opgeslagen voedsel en hoe vaak de deur wordt geopend, beïnvloedt de temperatuur in het ijskastcompartiment. Indien vereist,verander temperatuur het plaatsen.

- Wanneer u eerst het toestel inschakelt, voor de aanvang van het geschikte koelen, het toestel zou 24 uren onophoudelijk moeten werken tot het aan voldoende temperatuur afkoelt..

- In dit keer open vaak niet de deur zo en plaats heel wat voedsel binnen het toestel.

- Als de eenheid uitgeschakeld of afgesloten is, u moet minstens 5 minuten toestaan alvorens of hergestopt de eenheid opnieuw te beginnen om niet te om de compres-sor te beschadigen.

- Larders (koelers) hebben geen diepvriezercompartiment maar kunnen tot 4-6°C koelen.

DEEL 3. SCHOONMAKEN EN ONDERHOUD

- Maak eenheid van de machtslevering alvorens los schoon te maken.

- Maak niet het toestel door water schoon te gieten.

- Het ijskastcompartiment zou moeten worden schoongemaakt periodiek gebruikend een oplossing van natriumbicarbonaat en lauw water.

- Maak afzonderlijk de toebehoren met zeep schoon en het water maakt hen niet in de wasmachine schoon.

- Gebruik geen schurende producten, detergentia of zepen. Na was, spoeling met schoon water en droog zorgvuldig. Wanneer de reinigingen zijn voltooid sluit de stop van de eenheid met droge handen opnieuw aan..

- U zou de condensator met bezem minstens tweemaal moeten schoonmaken per jaar om energiebesparing te verstrekken en de productiviteit te verhogen.

- Het ontdooien komt automatisch in ijskastcompartiment voor tijdens verrichting; ontdooi water automatisch wordt verzameld door het verdampende dienblad en evoparates..

- Het verdampende dienblad en ontdooit het gat van het waterafvoerkanaal zou moeten worden schoongemaakt periodiek met ontdooit afvoerkanaalstop om het water te verhinderen op de bodem van de ijskast te verzamelen in plaats van het wegvloeien.

- U kunt glas 12 van het water aan afvoerkanaalgat ook gieten binnen

Vervangen van de gloeilamp

Wanneer het vervangen van het licht van het ijskastcompartiment;

1. Sluit de eenheid van de energielevering af,
2. Druk de haken aan de kanten van de lichte dekkingsbovenkant en verwijder de lichte dekkingr
3. Verander de huidige gloeilamp met een nieuwe één van niet meer dan 15 W ;
4. Vervang de lichtdekking en na het wachten 5 minuten stop de eenheid..

DEEL 4. TRANSPORT EN WIJZIGEN VAN INSTALLATIEPOSITIE

Transport en wijzigen van de installatiepositie

• De originele verpakkingen en polystyreenschuim (PS) kunnen opgeborgen worden indien nodig.
• Bij het transport moet het toestel vastgemaakt worden met een brede band of een sterk touw. De regels geschreven op de gegolfde doos moeten tijdens het transport worden toegepast.
• Voor het transport of het wijzigen van de oude installatiepositie, moeten alle bewegende delen (d.w.z. platen, groentelade,...) verwijderd worden of vastgemaakt worden met banden zodat ze niet kunnen schudden.

(In bepaalde modellen)

Wijzigen van de richting van het openen van de deur

In het geval u de richting van het openen van de deur moet wijzigen, raadpleeg de dienst naverkoop.

DEEL 5. VOOR U BELT NAAR DE DIENST NAVERKOOP

Indien uw koelkast niet goed werkt, kan dit een klein probleem zijn, controleer daarom het volgende voor u belt naar een elektricien om tijd en geld te besparen.

Wat te doen indien de koelkast niet werkt;

Controleer of ;

• er geen stroom is,
- de algemene schakelaar in uw woning niet is losgekoppeld,
- de thermostaat op de "0" positie staat,
- het stopcontact niet volstaat. Controleer dit door een ander toestel waarvan u weet dat het werkt, in te pluggen.

Wat te doen indien de koelkast slecht werkt; Controleer of ;

• u het toestel niet te vol hebt geladen,
• de deuren goed sluiten,
• er geen stof op de condensator zit,
• er voldoende ruimte aan de achter- en zijkanten is.

Indien er geluid is;

Het koelgas dat door het koelcircuit circuleert, kan een licht geluid (bubbelend geluid) maken, zelfs wanneer de compressor niet werkt. Maakt u zich geen zorgen, dat is normaal. Indien deze geluiden anders zijn, controleer of;

• het toestel waterpas staat,
  • er niets de achterkant raakt,
• dingen op het toestel trillen.

Als er water is in het onderste deel van de koelkast Controleer of ;

de afwatering van het dooitwater niet verstopt zit (gebruik een plug voor afwatering om de afwateringsopening te reinigen)

Als u koelkast onvoldoende afkoelt;

Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficiëntie van de koeling.

Klimaatklasse	Omgevingstemperatuur C°
T	Tussen 16 en 43. C°
ST	Tussen 16 en 38. C°
N	Tussen 16 en 32. C°
SN	Tussen 10 en 32. C°

• Tropische klimaatklasse wordt beschreven als tussen 16°C en 43°C omgevingstemperaturen in overeenstemming met EN ISO15502 normen.
• Het toestel is conform met EN15502, IEC60335-1 / IEC60335-2-24, 2004/108/EC normen.

Aanbevelingen

• Om ruimte te winnen binnenin en ter verbetering van het uiterlijk, is het "koelgedeelte" binnein de achterkant van het koelkastgedeelte geplaatst. Wanneer het toestel in werking is, is deze zijde bedekt met ijs of waterdruppels afhankelijk van het feit of de compressor draait of niet. Maak u geen zorgen. Dit is normaal. Het toestel dient alleen ontdooid te worden indien zich een dikke ijslaag op de wanden heeft gevormd.
• Als het toestel gedurende langere tijd niet wordt gebruikt (bijvoorbeeld tijdens zomervakanties) draait u de thermostaatknop naar de "0" positie. Ontdooi en reinig de koelkast, laat de deur open staan ter voorkoming van schimmel- en geurvorming.

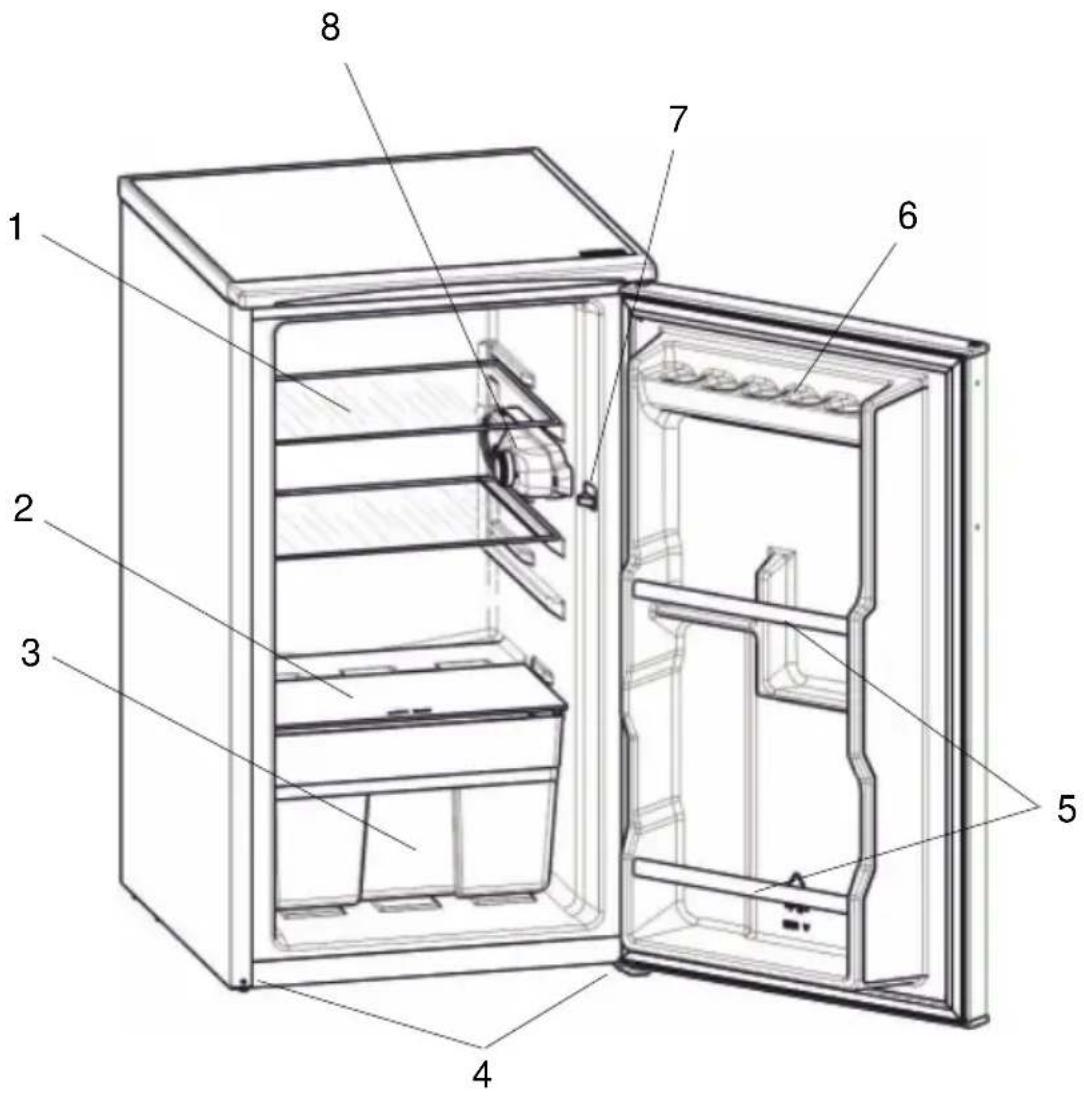

DE ONDERDELEN VAN HET TOESTEL EN DE COMPARTIMENTEN

Deze presentatie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kunnen afhankelijk van het toestelmodel variëren.
