Producttype	Digitale programmeerbare thermostaat
Merk	Velleman
Model	VM148
Temperatuurbereik	-18 tot +60 °C (0 tot 146 °F)
Weergaveresolutie	±0,5 °C / ±2 °F
Nauwkeurigheid	±2 °C (instelbaar tot ±0,5 °C door kalibratie)
Verversingssnelheid	1 seconde
Display	Helder rode LED
Relaiscontact	NO (normaal open), 3 A max. 230 V~
Voeding	9 - 12 V DC
Stroomverbruik	< 70 mA
Sensor	Extern, kabel van 20 cm (board-to-wire)
Gewicht	50 g
Hoofdfuncties	Regeling verwarming/koeling, instelbare hysteresis, instelbare doeltemperatuur, kalibratie, indicatie underflow/overflow/sensorfout
Bedrijfsmodi	Verwarming (Temp A > Temp B), Koeling (Temp A < Temp B)
Hysterese	Minimale verschil van 0,5 °C tussen Temp A en Temp B
Garantie	2 jaar (onderdelen en arbeid), op vertoon van de kassabon
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen vloeistoffen gebruiken.
Veiligheidsinstructies	Installatie door gekwalificeerd personeel; vermijd vocht; overschrijd de elektrische limieten niet; niet geschikt voor levensondersteunende systemen.
Repareerbaarheid	Reparatie alleen door gekwalificeerd personeel; reserveonderdelen verkrijgbaar bij de fabrikant

Veelgestelde vragen - VM148 VELLEMAN

Wat is de voedingsspanning van de VM148?

De voeding moet 9 tot 12 V DC zijn, met een stroomverbruik van minder dan 70 mA.

Hoe stel ik de doeltemperatuur in?

Druk in de normale modus kort op UP ▲ of DOWN ▼ om de doeltemperatuur weer te geven en pas deze aan met dezelfde knoppen. Temperaturen A en B worden automatisch bijgewerkt.

Wat betekenen de fouten UnderFL, OvFL en SENS?

UnderFL: temperatuur onder -18 °C. OvFL: temperatuur boven +60 °C. SENS: sensorprobleem (kabel defect of sensor defect).

Hoe kalibreer ik de thermostaat?

Ga in het configuratiemenu naar de kalibratie-optie en pas de temperatuurcorrectie aan (standaard 0 °C).

Kan de VM148 een 230 V radiator aansturen?

Ja, via het NO-relaiscontact (3 A max. 230 V~). Als de stroom hoger is dan 3 A, gebruik dan een externe schakelaar.

Hoe schakel ik van verwarmingsmodus naar koelmodus?

De modus wordt automatisch bepaald door de waarden van Temp A en Temp B: als Temp A > Temp B is het verwarmingsmodus; als Temp A < Temp B is het koelmodus.

Wat te doen als het display uit blijft?

Controleer de 9-12 V DC voeding en de aansluitingen. Als het probleem aanhoudt, is de module mogelijk defect.

Hoe reset ik naar fabrieksinstellingen?

Schakel de voeding uit, houd ENTER ingedrukt terwijl u de voeding weer inschakelt. Het display geeft 'DEF' weer. Laat de knop los.

Wat is de lengte van de sensorkabel?

De sensor wordt geleverd met een kabel van 20 cm (board-to-wire).

Kan ik deze thermostaat gebruiken voor een incubator?

Ja, het is geschikt voor temperatuurregeling in toepassingen zoals incubators, kassen, centrale verwarming of airconditioners.

GEBRUIKSAANWIJZING VM148 VELLEMAN

Temperature sensor - Temperatuur sensor - Capteur de température - Temperatursensor - Sensor de temperatura

Use a shielded cable as an extension cable for the sensor.
Bij verlenging van de sensorkabel is het aangewezen om een afgeschermde kabel te gebruiken.
Utilisez un câble blindé comme rallonge au câble du capteur.
Verwenden Sie ein abgeschirmtes Kabel wenn Sie das Sensorkabel verlängern möchten.
Utilice un cable blindado si quiere prolongar el cable del sensor.

☑ paneelthermostaat voor algemeen gebruik
☑ geschikt voor verwarming en koeling (cv, airco, incubator, enz.)
☑ afzonderlijke uitgang-ON en uitgang-OFF instellingen (hysteresis)
☑ temperatuur is handmatig instelbaar
☑ rode uitlezing dankzij heldere led
√ geleverd met board-to-wire connectoren en sensor (kabellengte 20cm)
☑ ijkingfunctie
☑ aanduiding underflow en overflow

• temperatuurbereik:
^ ^ C: -18^ C \~ + 60^ C
°F: 0°F \~ +146°F
• resolutie: ± 0.5°C of ± 2°F
- nauwkeurigheid: ± 2°C, fijnafstelling tot ± 0.5°C
• verfrissingsnelheid uitlezing: 1 seconde
• relaiscontact: NO - 3A (max. 230V)
• voeding: 9 - 12V DC
• verbruik: < 70mA
- gewicht: 50g

De fabrieksinstellingen zijn:

Temp°A = 22°C

Temp°B = 20°C

Correctie temperatuur = 0°

Temperatuuruitlezing = °C

WAARBORG

Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het orlgineel aankoop bewijs. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico's van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN COMPONENTS N.V. vergoed. VELLEMAN COMPONENTS N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.

VEILIGHEIDSAANWIJZINGEN

■ Reparaties mogen uitsluitend uitgevoerd worden door valkundige personen.
■ Installeer de module niet op plaatsen met staand of stromend water of in ruimtes met een te hoge vochtigheidsgraad. Binnengebruik enkel!
■ Vermijd een ruwe behandeling. Stoten of laten vallen kunnen emstige schade aanbrengen.
■ Overschrijdt nooit de opgegeven veiligheidswaarden in de specificaties.
■ Vemits de veiligheid vereisten verschillen van plaats tot plaats, dient U ervoor te zorgen dat Uw montage voldoet aan de plaatselijke geldende vereisten.
■ Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken.
■ Velleman modules zijn niet geschikt voor gebruik in of als gedeelle van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.

velleman

Inleiding:

Hartelijk dank voor je aankoop van, en voor het gebruik van de Velleman producten. Deze digitale thermostaat module is bijzonder veelzijdig waar temperatuur regeling of bewaking vereist is.

Wat heb je nodig:

Buiten deze VM148 module heb je een voeding nodig die 12V gelijkspanning levert. Indien U grotere stromen dan 3A moet schakelen heb je ook een externe contactor nodig.

Wat kan ik doen met deze module ?

- Je kan hiermee de temperatuur in een ruimte handhaven tussen 2 bepaalde grenzen, bvb de temperatuur in de woonkamer mag niet dalen onder de 20^ , als dan de verwarming werkt moet de temperatuur minstens 22^ zijn alvorens de verwarming uitvalt.

• Aansturen van een koelinstallatie (airco)

- De temperatuur van een onderdeel of proces te bewaken (vb. temperatuur van een behuizing, vloeistof, broeikast...)

Algemene begrippen:

Hystersis : het temperatuursverschil tussen temp° A en temp °B noemen we de hysteresis (min. 0,5°C). Indien per toeval voor de 2 temperatuurinstellingen dezelfde waarde wordt ingegeven zal de waarde temp° A automatisch met 0,5°C worden verhoogd.

Verwarmingsmode : in werking treden van het verwarmingstoestel wanneer de gemeten

temperatuur lager of gelijk is aan de ingestelde temperatuur B tot de gemeten temperatuur hoger is dan de ingestelde temperatuur A. Verwarmingsmode is actief wanneer temp ^° A > temp ^° B.

Koelingsmode : in werking treden van het koeltoestel wanneer de omgevingstemperatuur hoger is dan de ingestelde temperatuur B dit tot de omgevingstemperatuur daalt onder de ingestelde temperatuur A. Koelingsmode is actief wanneer temp°A < temp°B.

Als het relais is aangetrokken en het aangesloten toestel dus geactiveerd wordt verschijnt een rood punt, rechts onderaan het display.

Temperatuuraanduiding : de actuele temperatuur en de instellingen kunnen weergegeven worden in ° Celsius en ° Fahrenheit.

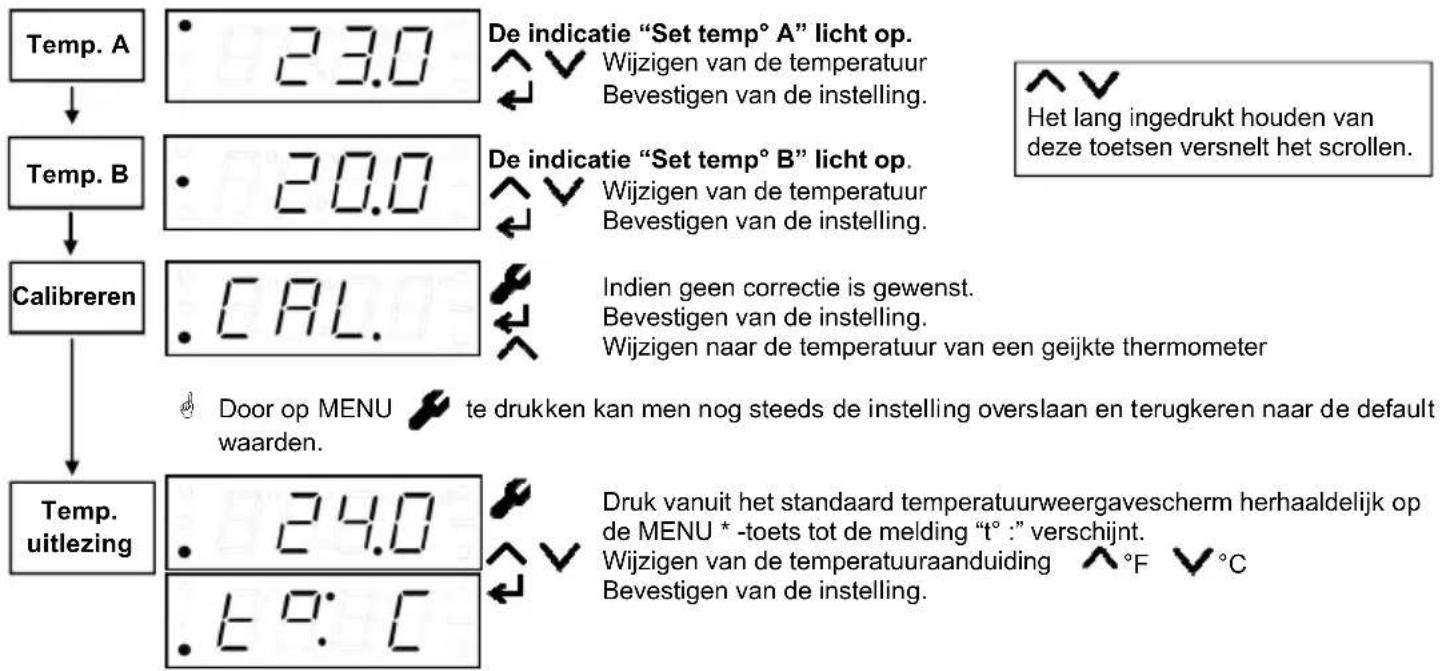

2. SET-UP

Bij het inschakelen en bij de normale gebruiksstand wordt op het scherm de actuele gemeten temperatuur weergegeven.

Druk op for het openen van het set-up menu.

    subgraph A
        E["23.0"] --> F["Wijzigen van de temperatuur Bevestigen van de instelling"]
    end

    subgraph B
        G["20.0"] --> H["Wijzigen van de temperatuur Bevestigen van de instelling"]
    end

    subgraph C
        I["CAL."] --> J["Indien geen correctie is gewenst. Bevestigen van de instelling. Wijzigen naar de temperatuur van een geijkte thermometer"]
    end

    subgraph D
        K["24.0"] --> L["Door op MENU te drukken kan men nog steeds de instelling overslaan en terugkeren naar de default waarden"]
    end

    M["De indicatie "Set temp° A" licht op."] --> N["Wijzigen van de temperatuur Bevestigen van de instelling"]
    M --> O["Wijzigen van de temperatuur Bevestigen van de instelling"]
    M --> P["Wijzigen van de temperatuuraanduiding ▲°F ▼°C Bevestigen van de instelling"]

3. FOUTMELDINGEN

"UnFL – Underflow error" de gemeten temperatuur ligt lager dan de minimum meetbare temperatuur. (min temp° is -18°C of 0°F).

"OvFL – Overflow error": de gemeten temperatuur ligt hoger dan de maximum meetbare temperatuur. (max temp° is +60°C of 146°F)

"SEnS – Sensor error": Er is een probleem met de sensor, de verbinding van een van de 3

verbindingsdraden kan onderbroken zijn, of de sensor is defect.

4. HUIDIGE WERKINGSMODE

Om te zien in welke mode de temperatuurcontroller werk drukt U even op de ENTER toets terwijl de actuele temperatuur wordt weergegeven

Verwarmingsmode → temp° A > temp° B

Koelingsmode → temp° A < temp° B

5. TEMPERATUURSWIJZIGING

Met deze handige functie kan de gewenste temperatuur direct worden aangepast, zonder dat u de max. en min. waarden (temp° A en temp° B) opnieuw instelt. De limiet-waarden worden automatisch mee naar boven of naar beneden verschoven.

Druk in de temperatuurweergavestand kort op Up of Down om de gemiddelde doeltemperatuur te kennen.

Druk herhaaldelijk op Up of Down om deze te verhogen of te verlagen. Als je dan de gemiddelde temperatuur instelt op 25°C dan zullen temp° A en temp° B automatisch in het geheugen worden aangepast naar respectievelijk 26°C en 24°C.

6. FABRIEKSINSTELLING

Als U de fabrieksinstellingen van deze module terug wil oproepen, kan U volgende procedure volgen. Indien de module onder spanning staat, gelieve deze dan eerst te verbreken. Hou de ENTER - toets ingedrukt terwijl je de voedings-spanning aanzet van de module, op het display verschijnt DEF" (default), los vervolgens de ENTER -toets. Tel informatie verschijnt op het scherm ook nog de firmware versie code.
