Producttype	RGB LED-strip
Merk	Livarno Lux
Model	IAN 75140
Aantal LED's	150 RGB LED's (niet vervangbaar)
Lengte van de strip	5 meter (per strip)
Ingangsspanning van de strip	12 V⎓, max. 20 W
Netvoeding	100-240 V~, 50/60 Hz, max. 1,4 A
Transformator	Uitgang 12 V⎓, 5 A, beschermingsklasse II
LED-driver	Ingang 12-24 V⎓, model T862-i24
Afstandsbediening	Infrarood, batterij CR2025 (inbegrepen), bereik 6-8 m
Verlichtingsfuncties	Rood, groen, blauw, wit, voorgemengde kleuren, flits, stroboscoop, fade, smooth
Dimmer	8 helderheidsniveaus
Montage	Plakken (dubbelzijdige tape) of bevestiging met clips en schroeven
Connectiviteit	Tot twee strips van 5 m aansluitbaar (8-polige connector meegeleverd)
Knippen mogelijk	Ja, op de gemarkeerde plekken op de strip
Beschermingsklasse van de strip	IP20 (alleen binnengebruik)
Bedrijfstemperatuur	Niet blootstellen aan hoge temperaturen of vochtigheid
Reiniging en onderhoud	Droge, pluisvrije doek
Batterijen	Type CR2025, niet opladen, polariteit in acht nemen
Repareerbaarheid	LED's niet vervangbaar, kabel niet repareerbaar
Inhoud van de levering	LED-strip, driver, transformator, stekker, afstandsbediening, batterij, connectoren, clips, schroeven, handleiding
Geschatte afmetingen van de strip	5 m x 10 mm (standaardbreedte)

Veelgestelde vragen - IAN 75140 Livarno Lux

Hoe installeer ik de Livarno Lux IAN 75140 LED-strip?

Reinig het oppervlak grondig, verwijder de beschermfolie van de dubbelzijdige tape aan de achterkant van de strip en plak deze op de gewenste plek. Bevestig de LED-driver met de tape of meegeleverde schroeven. Sluit de transformator aan op de stekker, de driver en de strip, waarbij u de +RGB-markeringen in acht neemt.

Kan ik de LED-strip op de gewenste lengte knippen?

Ja, de strip kan op de aangegeven plekken worden geknipt (meestal om de 3 LED's). Gebruik een schaar en volg de markeringen. Na het knippen kunnen de stukken opnieuw worden verbonden met de meegeleverde connectoren.

Hoe verbind ik twee LED-strips met elkaar?

Gebruik de meegeleverde 8-polige connector. Lijn de +RGB-markeringen van beide uiteinden van de strips uit en steek ze in de connector. Zorg ervoor dat de plastic en metalen clips goed vastklikken om de verbinding te verzekeren.

Hoe gebruik ik de afstandsbediening?

Verwijder de plastic strip uit het batterijvak van de afstandsbediening. Richt deze op de infraroodontvanger op de LED-driver (bereik 6-8 m). Gebruik de ON/OFF-knoppen, de kleurknoppen (R, G, B, wit), de intensiteitsknoppen (+/-) en de speciale modi (FLASH, STROBE, FADE, SMOOTH).

Wat zijn de belangrijke veiligheidsvoorschriften?

Koppel het apparaat altijd los voor montage of reiniging. Gebruik het niet opgerold of in de verpakking (kans op oververhitting). Stel het niet bloot aan vocht of hoge temperaturen. Kinderen jonger dan 8 jaar mogen het niet zonder toezicht gebruiken. Bevestig geen voorwerpen op de strip.

Hoe reinig ik de LED-strip?

Gebruik een droge, pluisvrije doek. Gebruik nooit vloeibare of schurende producten. Koppel het apparaat altijd los voor reiniging.

Wat moet ik doen als de afstandsbediening niet meer werkt?

Controleer de batterij: open het vak aan de achterkant, verwijder de oude batterij (CR2025) en plaats een nieuwe met de juiste polariteit. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de ontvanger.

Kan ik de LED-strip buitenshuis gebruiken?

Nee, deze strip is alleen ontworpen voor binnengebruik (IP20). Het is niet beschermd tegen water of buitenomstandigheden.

Hoe verwijder ik het apparaat en de batterijen?

Gooi het apparaat of de batterijen niet bij het huishoudelijk afval. Lever ze in bij een geschikt inzamelpunt (milieustraat, batterijcontainer). Gebruikte batterijen moeten worden gerecycled volgens richtlijn 2006/66/EG.

Wat moet ik doen als een LED niet meer brandt?

De LED's zijn niet vervangbaar. Als een LED defect is, moet de strip worden vervangen. Controleer ook de aansluitingen en de voeding. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING IAN 75140 Livarno Lux

Bedienings- en veiligheidsinstructies

NL Bedienings- en veiligheidsinstructies Pagina 36

B 13 3 + G R B + G R B

D 9 14

Einleitung

Correct gebruik ......Pagina 37

Beschrijving van de onderdelen....Pagina 37

Technische gegevens....Pagina 37

Inhoud van de levering....Pagina 38

Veiligheidsinstructies ......Pagina 38

Veiligheidsinstructies voor batterijen......Pagina 40

Montage......Pagina 41

Ingebruikname

LED-band met behulp van de afstandsbediening in-/uitschakelen....Pagina 44

Lichteffecten met behulp van de afstandsbediening instellen....Página 44

Batterij vervangen....Pagina 45

Reiniging en onderhoud......Pagina 45

Afvoer......Pagina 45

LED-verlichtingsband

Inleiding

Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Geef alle documenten mee wanneer u het product aan derden geeft.

Correctgebruik

Het product is geschikt voor het gebruik binnenshuis en is bedoeld voor het gebruik in privé-huishoudens. Het product kan op alle normaal vlambare, gladde oppervlakten worden vastgeplakt. Het product is niet bestemd voor commerciële doeleinden. De fabrikant is niet aansprakelijk voor uit niet doelmatig gebruik voortvloeiende schade.

Beschrijvingvan de onderdelen

1 Kunststof clip
2 Verbinder
3 LED-band
4 Stekker
5 Transformer
6 Dubbelzijdig plakband
7 LED-driver
8 Infrarood ontvanger
9 Afstandsbediening
10 Schroef
11 Bovenste metaalclip
12 Onderste metaalclip
13 Achtpolige stekker
14 Batterij

Technische gegevens

LED-band:

Ingangsspanning: 12V max. 20W

Verlichtingsmiddel: 150 x LED

(de RGB-

LEDs kunnen

niet worden

vervangen.)

Beschermingsklasse:

Transformer:

Ingangsspanning: 100-240V\~50/60Hz, max. 1,4A

Uitgangsspanning: 12V ——, 5,0A (5,45 mm laagvolt- stekker)

Max. reikwijdte: ca. 6–8 m

• Inhoud van de levering

1 LED-band
1 LED-driver
1 dubbelzijdig plakband
1 transformator
1 stekker
4 korte verbinders (10cm)
4 lange verbinders (50 cm)
1 afstandsbediening
1 lithium-batterij
16 kunststof clips
16 bovenste metaalclips
16 onderste metaalclips
2 schroeven
1 achtpolige stekker
1 gebruiksaanwijzing

Veiligheids-instructies

VOOR GEBRUIK ALSTUBLIEFT DE GEBRUIKSAANWIJZING LEZEN! GEBRUIKSAANWIJ- ZING ALSTUBLIEFT ZORGVUL- DIG BEWAREN!

■ Controleer het product voor ingebruikname op

beschadigingen. Neem nooit een beschadigd product in gebruik.

- Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

WAARSCHUWING!

Door extreem hoge snelheid van de lichtwissel kunnen kinderen of voorbelaste personen (bijv. door psychische aandoeningen) eventueel problemen hebben met hun zichtvermogen.

Gebruik het product nooit, als u een beschadiging van

welke soort dan ook hebt geconstateerd.

• Gebruik het verlichtingsproduct alléén in combinatie met de in deze gebruiksaanwijzing beschreven onderdelen.
  Bevestig geen extra voorwerpen aan het product.

⚠️ VOORZICHTIG! GEVAAR VOOR OVERVERHIT-

TING! Gebruik de lichtslinger niet in de verpakking of als deze is opgerold.

• Bescherm het product tegen scherpe randen, mechanische belastingen en hete oppervlakken.
  Stel het product nooit bloot aan hoge temperaturen en vochtigheid, omdat het product anders beschadigd kan raken.

Bevestig het artikel niet met scherpe klemmen of spijkers.
Open nooit een van de elektrische delen en steek er geen voorwerpen in.
Als u de lichtslinger gedurende een langere periode niet gebruikt (bijv. vakantie) dient u

de stekker uit het stopcontact te halen.

De stroomkabel kan niet worden gerepareerd! Bij beschadiging van de kabel moet het product onbruikbaar worden gemaakt en volgens de voorschriften worden afgevoerd.
- Controleer vóór het gebruik, of de bestaande netspanning overeenstemt met de vereiste voedingsspanning van het product (100-240 V\~).
- Controleer het product altijd op eventuele beschadigingen voordat u het aan de stroom aansluit.
■ Trek voor de montage, de- montage of reiniging altijd eerst de stekker uit de wand- contactdoos.
- Dit artikel bevat geen delen die door de verbruiker kunnen worden onderhouden. De lampen kunnen niet worden vervangen.

- Veiligheids-instructies voor batterijen

WAARSCHUWING!

LEVENSGEVAAR! Houd batterijen uit de buurt van kinderen. Laat batterijen niet rondslingeren. Hier bestaat het gevaar dat deze door kinderen of huisdieren worden ingeslikt. Raadpleeg bij inslikken onmiddellijk een arts.

EXPLOSIEGE- VAAR! Laad niet-oplaadbare batterijen nooit op, sluit ze niet kort en/of open ze niet.
EXPLOSIEGE- VAAR! Gooi batterijen nooit in vuur of water. De batterijen kunnen exploderen.
Houd de batterij uit de buurt van kinderen, gooi de batterij niet in het vuur, sluit de batterij niet kort en neem hem niet uit elkaar.
Vermijd het contact van huid, ogen en slijmvliezen met batterijzuur. Spoel in geval van contact met batterijzuur de

dienovereenkomstige plekken af met voldoende schoon water en raadpleeg onmid-dellijk een arts.

■ Reinig de contacten van het product en van de batterijen zonodig voordat u de batterijen plaatst.

Let bij het plaatsen van de batterijen op de juiste polariteit! Deze wordt aangegeven in het batterijvakje.

- Gebruik alleen batterijen van hetzelfde type.

■ Verwijder de batterijen uit het apparaat als het gedurende een langere periode niet wordt gebruikt.

■ Verwijder een verbruikte batterij direct uit het apparaat. Er is sprake van verhoogd gevaar op lekkage!

Vermijd extreme omstandigheden en temperaturen die op de batterijen in zouden kunnen werken, bijv. door radiatoren. Anders is er sprake van een verhoogd gevaar op lekkage.

Bij het niet in acht nemen van beschadigd. de veiligheidsinstructies kan

de batterij over de eindspanning heen worden ontladen. In dat geval bestaat het gevaar dat ze gaan lekken. In geval van lekkage van de batterijen terwijl deze nog in het product geplaatst zijn, dient u de batterijen onmiddellijk te verwijderen om schade aan het product te vermijden!

Batterijen horen niet thuis in het huisafval!

ledere verbruiker is wettelijk verplicht, batterijen volgens de voorschriften af te voeren!

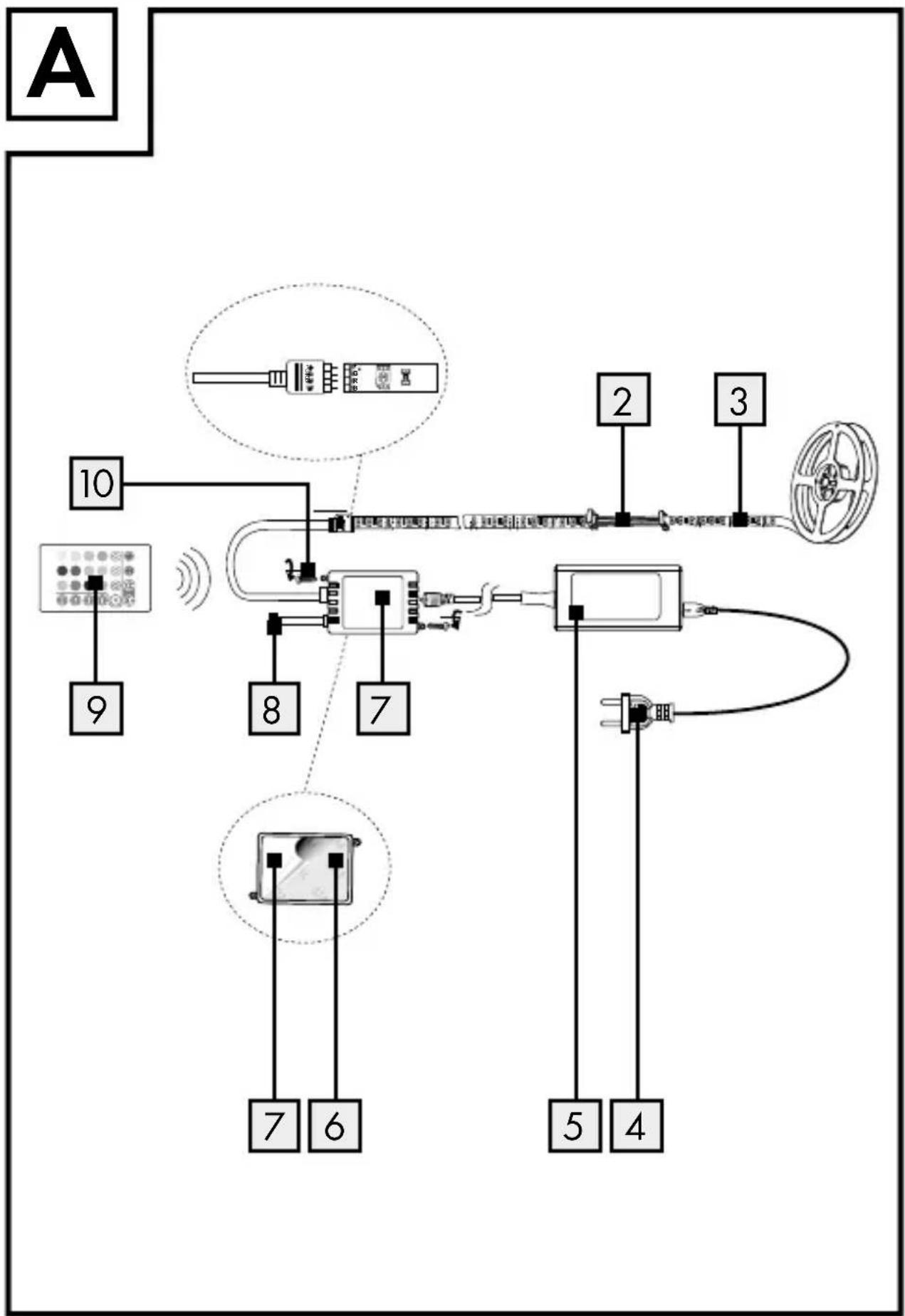

- Montage (zie afb. A)

Opmerking: reinig zorgvuldig het oppervlak waarop u het product wilt monteren. Het oppervlak moet schoon, droog en vetvrij zijn. Anders kan de dubbelzijdige plakband 6 niet goed hechten. Opmerking: controleer voor de montage op een onopvallende plek van het te beplakken oppervlak, of de lijm het oppervlak niet

Opmerking: voor de montage hebt u een boormachine nodig.

⚠️ VOORZICHTIG! GEVAAR VOOR LETSEL! Raadpleeg de gebruiksaanwijzing van uw boormachine.

⚠️ VOORZICHTIG! Let op dat u geen leidingen in de wand beschadigt.

□ Verwijder de beschermende folie van de plakband aan de achterkant van de LED-band 3 en bevestig de LED-band op de gewenste plek.
Bevestig de LED-driver met de meegeleverde dubbelzijdige plakband 6 of met behulp van de meegeleverde schroeven 10.
Verbind de transformatør met de stroomstekker 4, de LED-driver en de LED-band.

Opmerking: Let bij het binden van de LED-driver 7 met de LED-band erop, dat de +RGB-markering van de LED-driver aan de +RGB-markering van de LED-band wordt aangesloten.

☐ Let erop, dat de stroomstekker van de transformator altijd toegankelijk is.
Steek de stekker in de wandcontactdoos, voordat u het product inschakelt.

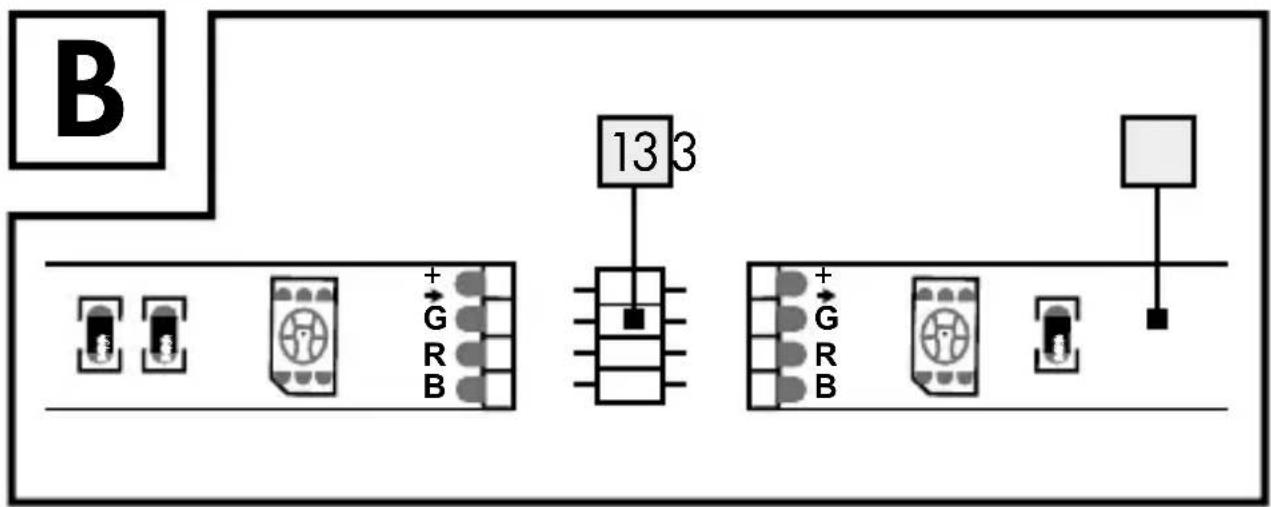

2 LED-banden verbinden (zie afb. B):

Opmerking: Maximaal twee 5 meter LED-banden kunnen met de behulp van de achtpolige stekker 13 worden verbonden en met een LED-driver en een transformator worden gebruikt. Anders bestaat er gevaar voor overbelasting van de componenten en brandgevaar!

Opmerking: Let er tijdens het verbinden van de beide uiteinden van de LED-band met behulp van de achtpolige stekker erop, dat de r+RGB-markering aan de uiteinden van de LED-banden op elkaar worden aangesloten.

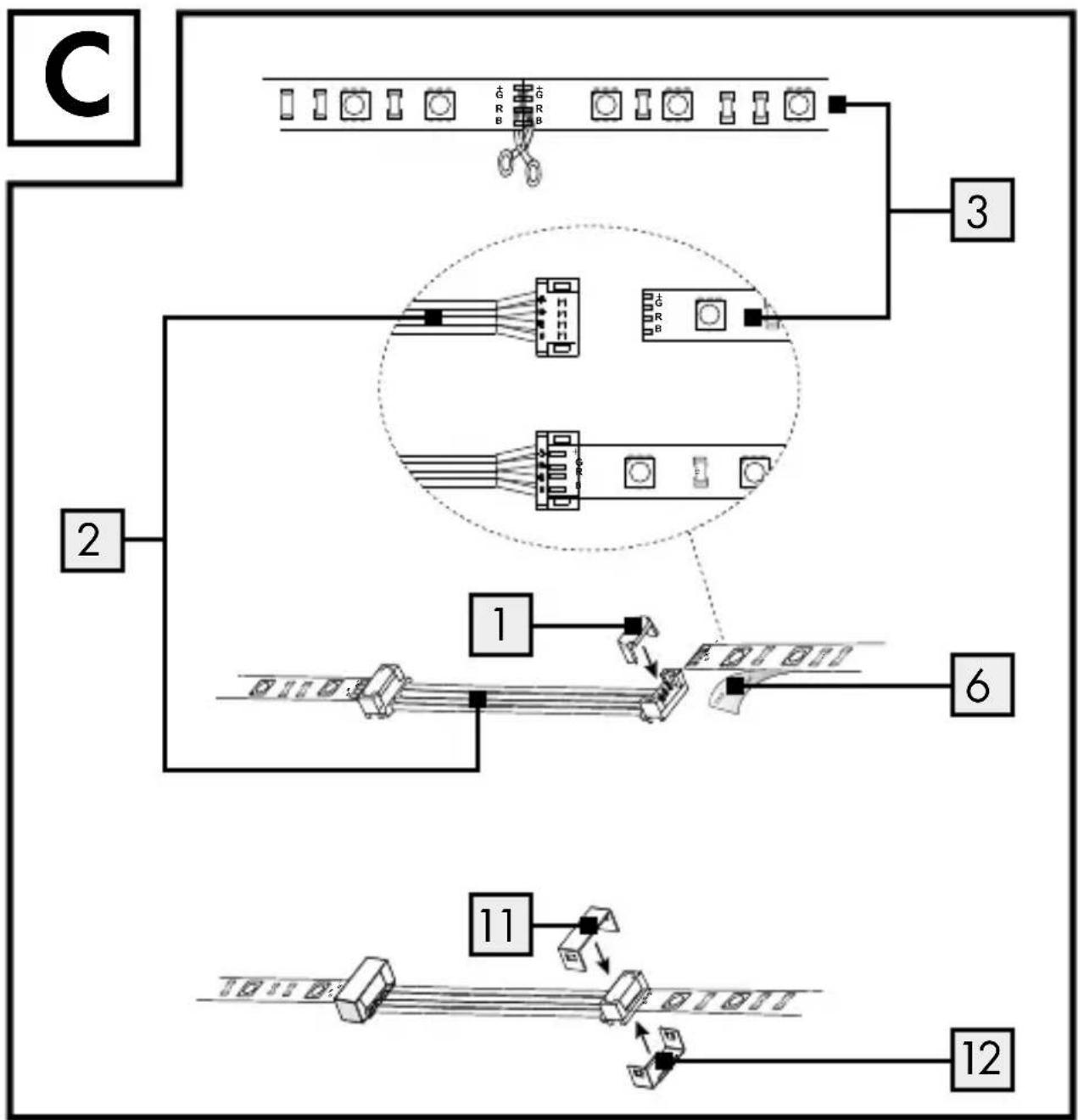

LED-band inkorten (zie afb. C):

U hebt de mogelijkheid, de LED-band individueel op maat te maken. Hij kan op de zoals op afbeelding C gekenmerkte punten met een schaar worden doorge-knipt. De afgeknipte delen kunnen vervolgens zoals op de afbeelding getoond met elkaar worden verbonden.

WAARSCHUWING!

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Verbreek voor alle werkzaamheden de verbinding van de LED-band met het stroomnet. Verwijder hiervoor de stekker uit de wand-contactdoos.

Ga voor het verbinden zoals hierna beschreven te werk:

□ Verwijder de beschermende folie van de dubbelzijdige plakband aan het uiteinde van de te verbinden deelstukken van de LED-band.

Druk vervolgens het einde van een LED-band stevig op de stekels van de verbinder, zodat deze zich aan de

onderkant van de geleidende baan van de LED-band boren.

Opmerking: Let erop, dat de +RGB-markering van de verbinder 2 aan de +RGB-markering van de LED-band wordt aangesloten.

Druk vervolgens een kunststof clip 1 van boven op de zo- juist gecreëerde verbinding.

Gebruik uitsluitende de bovenste metaalclip 11 en de onderste metaalclip 12 om de verbinding te zekeren.

Opmerking: De clips moe- ten vastklikken, om ervoor te zorgen, dat de verbinding gezekerd is.

☐ Ga op dezelfde manier te werk bij het verbinden van het andere uiteinde van de verbinder.

Opmerking: De verbinders kunnen in tegenstelling tot de LED-band in iedere richting worden bewogen.

Ingebruikname

●LED-bandmet behulp van de afstandsbediening in-/uitschakelen

Opmerking: De infrarood ontvanger 8 bevindt zich aan de LED-driver 7. Richt de afstandsbediening 9 voor een optimale ontvangst altijd direct op de infrarood ontvanger. De reikwijdte van de afstandsbediening bedraagt ca. 6-8 m.

Opmerking: Trek voor de ingebruikname van de afstandsbediening eerst de kunststof strip uit het batterijvak.

Zorg ervoor, dat er zich tussen zender en ontvanger geen hindernissen bevinden.
Druk op de ON-knop van de afstandsbediening om de lamp in te schakelen.
Druk op de ON-knop van de afstandsbediening om de lmap uit te schakelen.

●Lichteffectenmet behulp van de afstandsbediening instellen

U kunt beschikken over de volgende functies:

Knop Ⓜ:lichtsterktein

8 stappen

verhogen

Knop FADE:vloeiendekleur- wissel

Knop

SMOOTH:RGB-kleuren knipperen

Opmerking: De uitschakelknop van de afstandsbediening is alleen bestemd voor het kortstondig uitschakelen.

□ Voor het blijvend uitschakelen dient u de stekker 4 uit het stopcontact te halen.

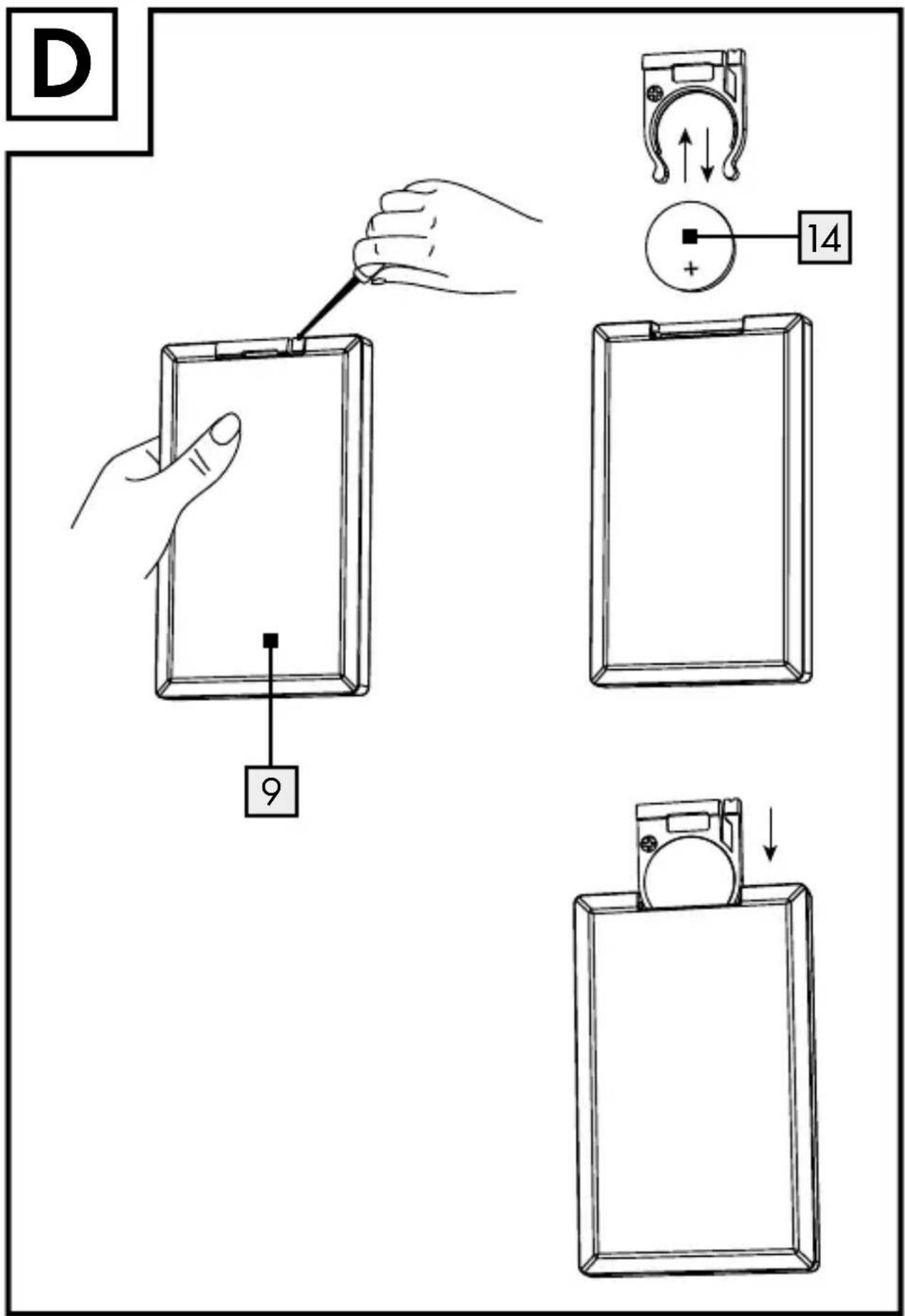

- Batterij vervangen

Als de reikwijdte van de afstandsbediening minder wordt, moeten de batterijen worden vervangen.

☐ Trek hiervoor de batterijlade aan de achterkant van de afstandsbediening eruit en haal de batterij 14 eruit (zie afb. D).

Plaats de nieuwe batterij zoals weergegeven op de afbeelding aan de achterkant van de afstandsbediening.

- Reiniging en onderhoud

Gebruik voor de reiniging uit-sluitend een droge, pluisvrije doek.

• Afvoer

De verpakking bestaat uit milieu-vriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden, hoe u het afgedankte product weg kunt werpen, worden verstrekt door uw gemeentelijke overheid.

Verwijder het apparaat/het artikel in geen geval via het normale huisvuil!

Gooi het apparaat / het artikel via een geautoriseerd afvalverwijderingsbedrijf of via uw gemeentelijke milieupark weg.

Neem de geldige voorschriften in acht. Neem in geval van twijfel contact op met het gemeentelijke afvaldienst.

Defecte of verbruikte batterijen moeten volgens de richtlijn 2006/66/EG worden gerecycled. Geef batterijen en / of het apparaat af bij de daarvoor bestemde verzamelstations.

Milieuschadedoor verkeerde afvoer van batterijen!

Batterijen mogen niet via het huisvuil worden weggegooid. Ze kunnen giftig zwaar metaal bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen daarom af bij een gemeentelijk inzamelpunt.

EMC €

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: Z31228

Version: 05/2013
