GEBRUIKSAANWIJZING AD 10 HUSQVARNA

Neem de gebruikuaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begren.

Symbolen op de machine:

WAARSCHUWING! Wonneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag alsijd persoonlijke
veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke
veiligheidsuitrusting".

Dit product voldoet aan de geldende CE-richtlijnen.

WAARSCHUWING! Grote stroomsterkte

Milieuetikettering. Dit symbol op het product of de verpakking geeft aan dat het product Niet mag worden behandeld als huishoudelijk afval. Het要去 in plantaarsaarvan ingeleverd worden bij een geschikt recyclestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed worden verwerkt, kurz u meehelen aan het voorkomen van potentielle negatieve effecten voor milieu en mensen, die anders veroorzaakt konnen worden door een nicht juiste afvalverwerking van dit product.

Voor meer gedetailleerde informatatie over recycling van dit product kurz u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

Overige op de machine aangegeven symbolen/plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Toelichting op de waarschuwingsniveauaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wordt gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

VOORZICTHIG!

VOORZICHTIG! Wortd gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

LET OP!

LET OP! Wordt gebruikt indien er een risico bestaat op schade aan materialen of de machine wanner de instructies in de handleiding nicht worden gevolgd.

INHOUD

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 2
Toelichting op de waarschuwingsniveauaus 2

INHOU

Inhoud 3

PRESENTATIE

Besteklant! 4
Kenmerken 4

PRESENTATIE

Wat is wat op de machine? 5

VEILIGHEIDSSUITRUSTING VOOR DE MACHINE

Algemeen 6

MONTAGE EN AFSTELLINGEN

BEDIENING

Veiligheidsuitrusting 8
Algemeneveiligheidsinstructies 8
Transport en opbergen 9

ONDERHOUD

Onderhoud 10

TECHNISCHE GEGEVENS

Technische gegevens 11
EG-verklaring van overeenstemming 11

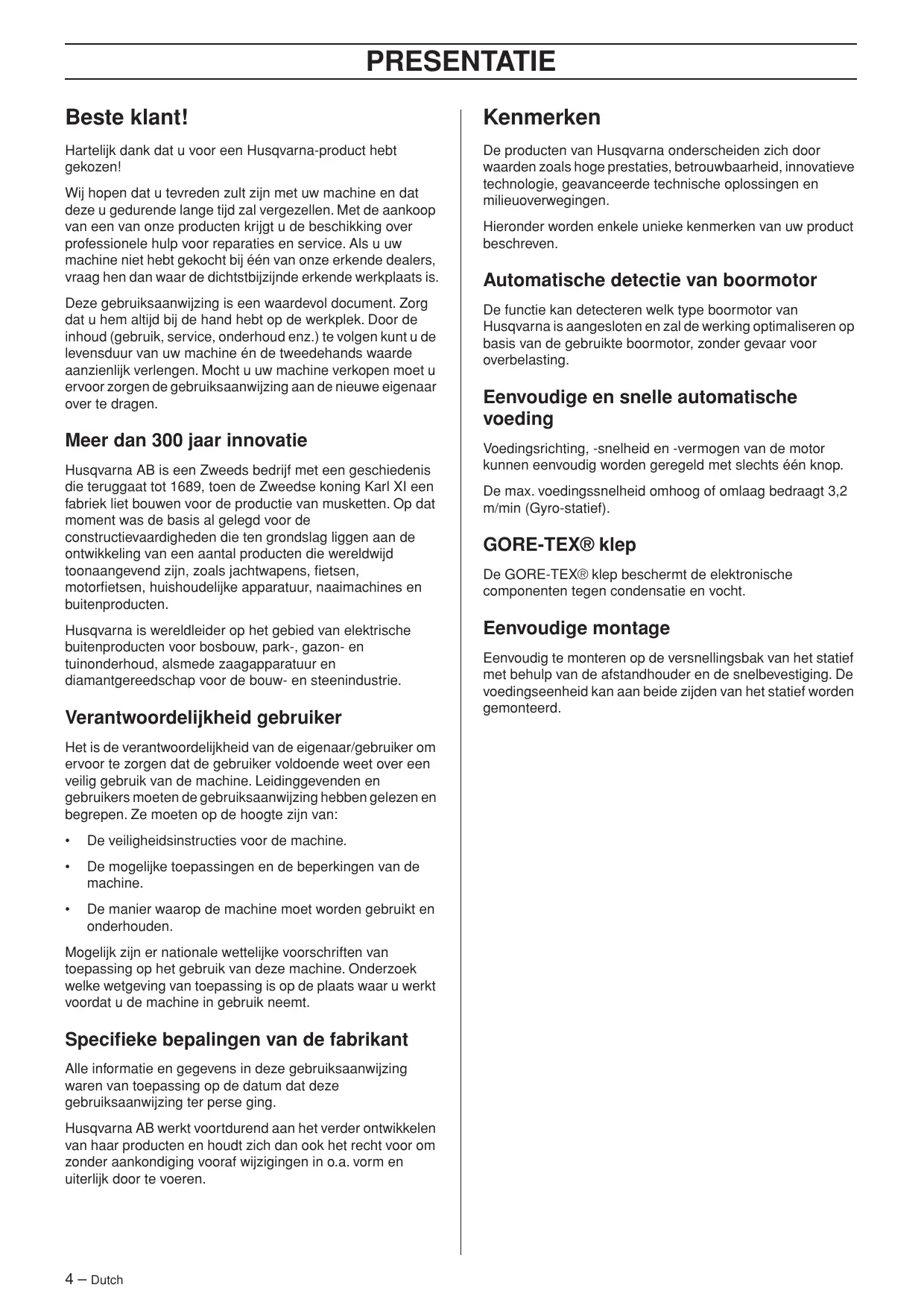

Beste klant!

Hartelijk dank dat u voor een Husqvarna-product heb te gekozen!

Wij hopen dat u tevreden zult�zijn met uw machine en dat\ deze u gedurende lange tijd za vergezellen. Met de aankoop van een van onze producten krijgt u de beschikking over\ professionele hulp voor reparaties en service. Als u uw\ machine Niet hebget gekocht bij een van onze erkende dealers,\ vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

Deze gebruiksaanwijzing is een waardevol document. Zorg dat u hem altiijd bij de hand hebt op de werkplek. Door de inhoud (gebruik, service, onderhoud enz.) te volgen=kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Meer dan 300aar innovatie

Husqvarna AB is een Zweeds bedrijf met een geschiedenis die teruggaat tot 1689, toen de Zweedse koning Karl XI een fabriek liet bouwen voor de productie van musketten. Op dat moment was de basis al gelegd voor de constructievaardigheden die ten grondslag liggen aan de ontwikkeling van een aantal producten die wereldwijd toonaangevend zich, zoals jachtwapens, fietsen, motorfietsen, huishoudelijkke apparatuur, naaimachines en buitenproducten.

Husqvarna is wereldleider op het gebied van elektrische buitenproducten voor bosbouw, park-, gazon- en tuinonderhoud, alsmede zaagapparatuur en diamantgereedschap voor de bouw- en steenindustrie.

Verantwoordelijkheid gebruiker

Het is de verantwoordelijkheid van de eigenaar/gebruiker om ervoor te zorgen dat de bruiker voldoende weet over een veilig bruuk van de machine. Leidinggevenden en bruikers要去en de bruiksaaanwijzing hebben gelezen en begrepen. Ze要去en op de hoogte zijn van:

• De veiligheidsinstrumenties voor de machine.
• De möglichke toepassingen en de beperkingen van de machine.
• De manier waarop de machine要去 worden gezruikt en onderhonden.

Mogelijk zijn er nationale wettelijk voorschriften van toepassing op het gebruik van deze machine. Onderzoek welke wetgeving van toepassing is op deplaats waar u werkdt voordat u de machine in gebruik neemt.

Specifieke bepalingen van de fabrikant

Alle informatatie en gevevens in deze gebruiksaanwijzing waren van toepassing op de datum dat deze gebruiksaanwijzing ter perse ging.

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Kenmerken

De producten van Husqvarna anderscheiden zich door waarden zoals hoge prestaties, betrouwbaarheid, innovatie technologie, geavanceerde technische oplossingen en milieuuoverwegingen.

Hieronder worden enkele uneke kenmerken van uw product beschreiben.

Automatische detectie van boormotor

De functie kan detecteren welt type boormotor van Husqvarna is aangesloten en zal de werkung optimaliseren op basis van de gebruike boormotor,+zonder gevaar voor overbelasting.

Eenvoudige en snelle automatische voeding

Voedingsrichting, -snelheid en -vermogen van de motor kuren eenvoudig worden geregeld met slechts een knop.

De max. voedingssnelheid omhoog of omlaag bedraagt 3,2 m/min (Gyro-statief).

GORE-TEX® klep

De GORE-TEX® klep beschermt de elektronische componenten gegen condensatie en vocht.

Eenvoudige montage

Eenvoudig te monteren op de versnellingsbak van het statief met behulp van de afstandhouser en de snelbevestiging. De voedingseenheid kan aan beiden zichden van het statief worden gemonteerd.

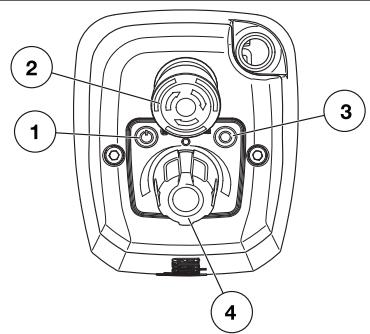

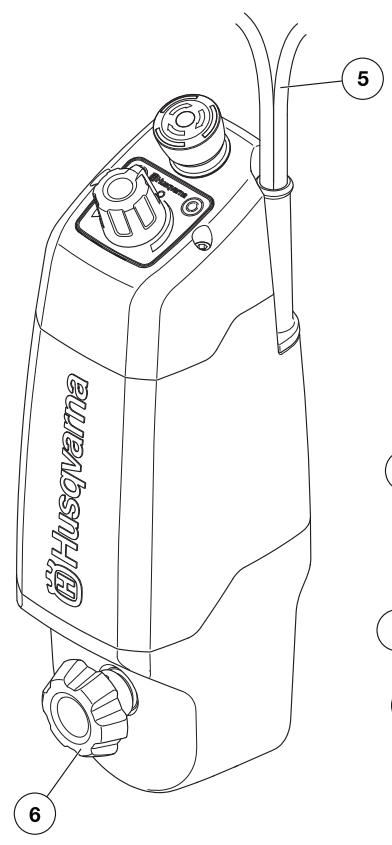

Wat is wat op de machine?

1 Voedingssschakelaar (AAN/UIT)
2 Noodstop
3 Indicatielampje (AAN/UIT)
4 Potentiometer
5 Y-voedingskabel (inkomende voedingskabel en voedingskabel voor de boormotor)
6 Montageknop
7 Waarschuwingsplaatje

8 GORE-TEX® klep
9 Montageas
10 Machineplaat
11 Snelbevestiging
12 Afstand
13 Pen, afstandhouser (voor gebruik met DS 450)
14 Schroeven
15 Gebruiksaanwijzing

Algemeen

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zich. Als uw machine Niet door alle controles komt, moet u ermee maar uw serviceworkplaats voor reparatie.

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de contrôle en het onderhoud要去en uitgevoerd worden om hun goede werkung veilig te stellen.

Voedingsschakelaar (AAN/UIT)

De voedingsschakelaar moet worden gebruikt om de voedingseenheid te starten en te stoppen.

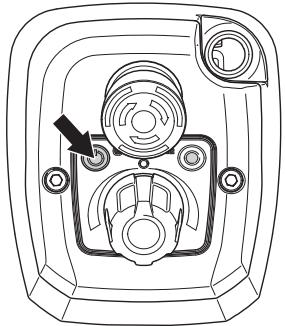

De voedingsschakelaar (AAN/UIT) controlleren

• Druk de voedingsschakelaar in. Het indicatielampje gaat branden ten teken dat de voedingseenheid werkct.

• Druk de voedingssschakelaar in om de voedingseenheid te stoppen.

Een defecte voedingssschakelaar moet worden verrangen door een erkende servicewerkplaats.

Noodstop

De moodstop dient om de voedingseenheid en de boormotor snel uit te schakelen.

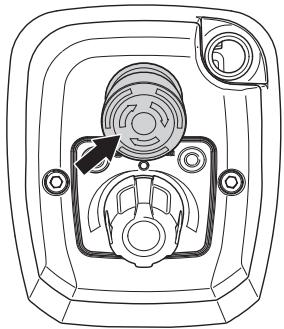

De noodstop testen

• Monteer de boormotor en de voedingseenheid op het statief. Zie de instructies in het hoofdstuk "Montage en afstelingen".
• Sluit de boormotor aan op de voedingseenheid.
• Start de voedingseehnheid en de boormotor. Zie de instructies in het hoofdstuk "In werkung".
• Druk de noodstop in en controller of de voedingseenheid en de boormotor stoppen.

Schakel de noodstopknopuit (draai met de klok mee).

Monteren

WAARSCHUWING! Zorg dat de machine isuitgeschakeld en dat de voedingskabel islosgekoppeld van het stopcontact.

VOORZICHTIG! Verwijder de kruk van de versnelling wonneer de voedingseendum op het statief is gemonteerd. Onzorgvuldigkeit kan leiden tot ernstig persoonlijk letsel.

• Vergrendel het toevoerhuis. Zie de instructies in de bedieningshandleiding voor het betreffende statief.
• De voedingseeinheid kan aan beiden+zijden van het statief worden gemonteerd.

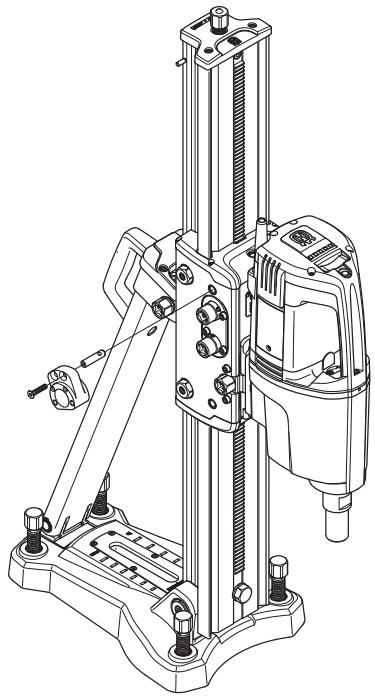

  Monteer de afstandhouder.

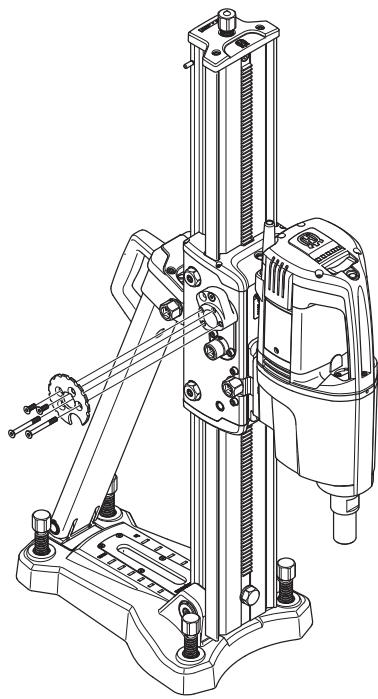

Monteer de snelbevestiging.

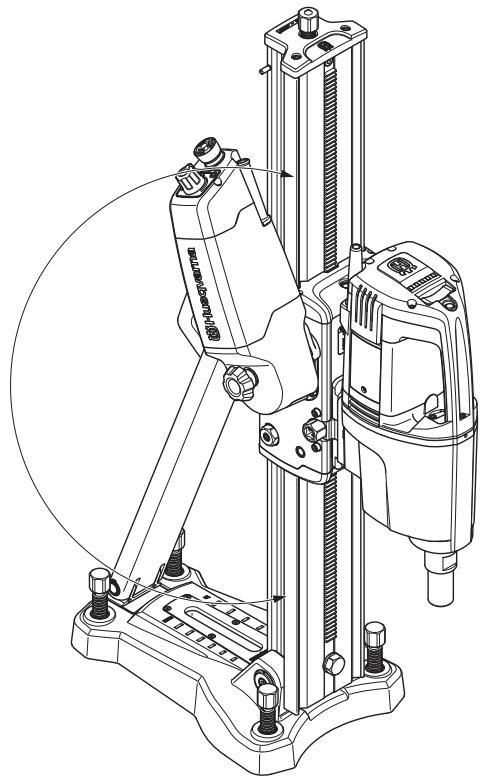

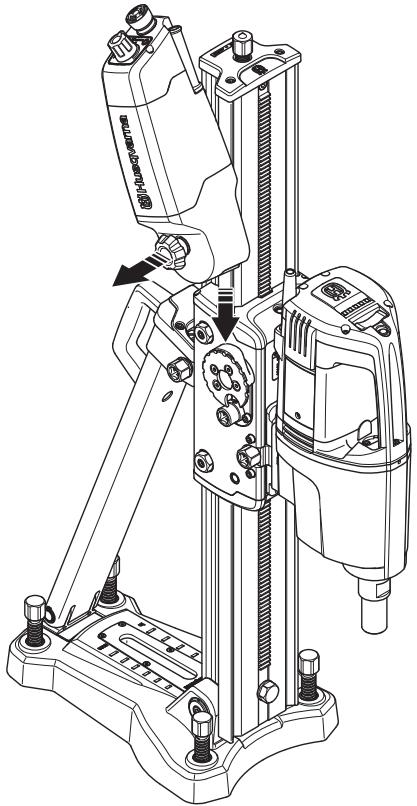

• Trek de montageknop waar buiten en schuif de voedingseenheid over de snelbevestiging.

• Laat de knop los en draai deze totdat de voedingseenheid zich in de juiste positie befindt. Het is ook möglich om een kruk aan de andere kant van de versnelling te bevestigen, zodate de eenheid omhoog en omlaag kan worden geschoven totdat de juiste positie is bereikt.
• De voedingseeinheid kan onder elke gewenste hoek worden gemonteerd.

• Sluit de boormotor aan op de voedingsseenheid en sluit de inkomende voedingskabel aan op het stopcontact.

• Gebruik de machine nooit zonder de möglichkheid hulp in te roepen in geval van nood.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine要去 goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

WAARSCHUWING! Het gebruik van producten die materiaal snijden, schuren, boren, polijsten of vormen, kan stof en dampen genereren die schadelijke chemicalien konnen bevatten. Zoek uit hoe het materiaal waarmee u werkt is samengesteld en draag een geschikt stofmasker.

Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom altijd goedgekeurde gehoorbescherming. Wees altijd bedacht op waarschuwingssignalen of geroep wanner u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

Draag altijd:

Goedgekeurde veiligheidshelm
Gehoorbeschemmers
- Een goedgekeurde oogbescherming. Wanner u een vizier gebruikt moet u ook een goedgekeurde visilheidsbril gelebruiken. Met een goedgekeurde visilheidsbril worden een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen. Een vizier要去 voldoen aan norm EN 1731.
Stofmasker
Sterke, grippvaste handschoenen.
- Nauwsluitende, sterke en prettige kleding die volledige bewegingsvrijheid toelaat.
- Laarzen met stalen neus en anti-slip zool.

Andere beschemingsuitrusting

VOORZICHTIG! Tijdens het werk met de machine+knen vonden ontstaan en brandveroorzaken. Houdaarom altijdbrandblusapparatuur bij de hand.

Brandblusser
U moet.altijd een EHBO-kit bij de hand hebben.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis verrangen die een vakman via opledingen en practische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.
• Deze machine worden gebruikt in combinatie met andere producten. Lees de handleiding die bij het betreffende product worden geleverd zorgvuldig door en zorg dat u de instructies hebt begren voordat u de machine gebruikt.
  Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen nicht bloot te stellen aan ongelukken of gevaar.
• Houd de machine schoon. Aanduidingen en stickers要去en volledig leesbaar�!.

Gebruik alkijd uw gezond verstand.

Het is nicht möglichk om elke möglichk situatie te vermelden. Wees algid voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waar u zich Niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waaroor u zich onvoldoende gekwalificeerdRCT!

WAARSCHUWING! Wonneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere Personen die nicht opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhoden.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coordinatievermogen konnen beinvloeden.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen kuren tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant.

Wijzig deze machine nooit zo dat hij nicht langer overeenstemt met de origineleuitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Men要去 altijd originele onderdelen gebruiken.

Veiligkeit op de werkplek

• Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine Niet verliest door onverwachte gebeurtenissen.
• Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situations leiden, zoals een gladde ondergrond.
• Begin nooit met de machine te werkden voordat het werkterrein ontruimd is en u stevig staat.
• Verzeker u ervan dat het werkterrein voldoende verlicht is om een veilige werkomgeving te creeren.
• Verzeker u ervan dat zich in het werkstuk of in het werkgebied geen leidingen of elektrische kabels bevinden.

Basistechniek

Functie potentiometer

• De eenheid worden langs de kolom omhoog en omlaag bewogen door de potentiometer in de gewenste richting te draaien.
• Als de potentiometer zich nicht in de nulstand befindt wanner de eenheid worden ingeschakeld, za de voeding Niet starten totdat de knop voorbij de nulstand is gedraaid.
• Stel de belasting in door de potentiometer te draaien. De belasting is insteelaar van 1-20 A voor de UITvoering van 230V en van 1-30 A voor de UITvoering van 110V .

Bveiligingsmechanisme en zelfregulering

Wanner een afwijking ten opzichte van de normale werkking optreedt, zal het indicatielampje snel gaan knipperen om de aandacht van de gebruiker te trekken. Dit is bijvoorbeeld het geval wanner de motortemperatuur te hoog is, wanner er spreke is van overbelasting of wanner de boormotor door het werkstuk heb en is gegaan en de eenheid de beweging heeft gestopt.

• Wonneer het vermogenaar de boormotor te hoog is, gaat de eenheidaar de reguleringsmodus. In deze modus zal de eenheid de neerwaartse beweging stoppen en möglichk eerst iota omhoog gaan voordat de neerwaartse beweging worden hervat.
• De voedingseenheid kan waarden uitlezen van de Elgard™-motorbeveiliging (Husqvarna's boormotoren). Wanner de voedingseenheid worden gebruikt in combinatie met machines die zijn uitergerust met deze motorbeveiliging, zal de voedingseenheid de werkung optimaliseren op basis van de gebruikte boormotor,[zonder deze te overbelasten.

Wanner Elgard™ uitschakelt, zal de voedingseenheid de waarde uitlezen. Deze neue waarde zal overeenkommen met 100% op de potentiometer, wat inhoudt dat de gebruiker kan doorwerken zonder de motor te overbelasten. De neue maximumwaarde blijft gehandhaafd totdat de voedingseenheid wordenuitgeschakeld. De potentiometer keertervoigens terug maar de normale modus.

• Wonneer het vermogenaar de voedingsmotor van de eenheid te hoog is en de motor overbelast dreigt te raken, zal de ingestelde waarde op de potentiometer in stappen van 1 A worden verlaagd tot een grenswaarde is bereikt. Daarna zal de eenheid automatisch uitschakelen. Dit kan bijvoorbeeld geleuren wonneer het statief slecht is afgesteld of wonneer voor het boren een boor worden gezruikt die groter is dan voor de eenheid worden aanbevolen.

• Wanneer de boor door het beton heb is, gaat het vermogen omlaag. Wanneer het vermogen gedurende een bepaaldeijd onder een bepaalde waarde blijft, zal de eenheid automatisch stoppen met de neerwaartse beweging en de boormotor uitschakelen.

Starten en stoppen

Voor de start

• Controller of de machine correct is gemonteerd en er geen zichtbare beschadigingen zijn.
• Controller of de potentiometer in de nulstand staat.

Start

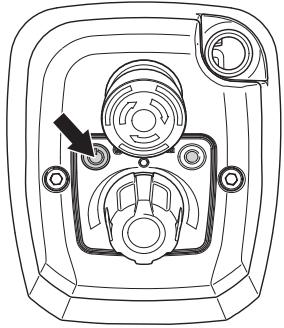

• Druk de voedingssschakelaar in. Het indicatielampje gaat branden ten teken dat de voedingseenheid werkst.

• Start de boormotor. Zie de instructies in de bedieningshandleiding voor de betreffende boormotor.

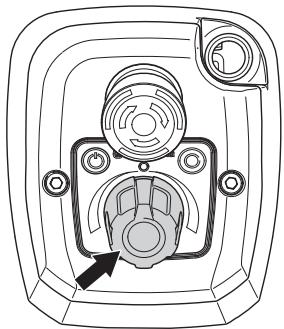

• Draai de potentiometeraar de gewenste positie om de voeding te starten.

• Wanneer de boormotor is uitgerust met een overbelastingsindicator kan deze worden gebruikt als een visueel hulpmiddel om de juiste voedingsnelheid in te stellen.
• Voor een optimale werkking moet u de machine zijn eigengang latenten.gaan nadat de juiste voedingsnelheid is bepaald.

Stoppen

• Druk de voedingssschakelaar in om de voedingseenheid te stoppen.

Transport en opbergen

• Zet de apparatuur tijdens vervoer goed vast om transportschade en ongelukken te voorkomen.
• Sla de apparatuur op in een afsluitbare ruimte zodate het buiten het bereik is van kinderen en onbevoegde Personen.

Onderhoud

WAARSCHUWING! De gebruiker mag allen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpendemaatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Draag alkijd persoonlijke
veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke
veiligheidsuitrusting".

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier wordenuitgevoerd en wanner service en/of reparations Niet vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met dichtstbijzijnde serviceworkplaats.

Algemeen

• Controller de veiligheidsfuncties van de machine regelmatig. Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".

Schoonmaken

Maak de machine uitwendig schoon. Reinigen met een doek of borstel.
- Gebruik geen hagedrukspuit om de machine te reinigen.

Technische gegevens

Nominale spanning, V	230 (50/60 Hz)
	110 (50/60 Hz)
Rendement , W	175
Nominale stoom, A
230 V	1
110 V	2
Gewicht, kg/lb	3,7/8.2
Max. boord diameter, mm/duim	450/18
Voedingsnelheid – max., m/min	3,2
Automatisch voedingsvermogen – instelbaar, A
230 V	1-20
110 V	1-30
Geluidsniveauus
Niveau geluidsdruk bij het oor van de gebruiker,dB(A)	78

Geluidsdrukniveau volgens EN 12348. De gerapporteerde geevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,0 dB (A).

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de automatische regel- en booreenheid voor boorstatief Husqvarna AD 10, met serienummers van 2010 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoet aan de vereisten van de volgende EU-richtlijnen:

van 17 mei 2006 "betreffende machines" 2006/42/EG
van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
van 12 December 2006 'inzake elektrisch materiaal', 2006/95/EG.

De volgende normen zijn van toepassing:

EN ISO 12100:2003, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2006, EN 61000-6-2:2005, EN 61000-6-4:2007, EN 12348/A1:2009.

Vice-president, hoofd doorslijpmachines en bouwmaterieel

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)
