GEBRUIKSAANWIJZING 460 RANCHER HUSQVARNA

Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine. Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles guidelijk heeft begrepen.

DE (2-43)

FR (44-84)

NL (85-126)

Symbole am Gerät:

Symbolen op de machine:

WAARSCHUWING!

Motorkettingzagen können
gevaarlijk zijn! Slordig of onjuist
gebruik kan resulteren in ernstig
letsel of overlijden van de gebruiker
of andere.

Neem de gebruikuaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

Goedgekeurdeveiligheidshelm
Goedgekeurde gehoorbeschemers
Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgensde richtlijnen van de Europese Gemeenschap.De emissie van de machine worden aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem要去 geactiveerd zijn wanner u de motorkettingzaag start.

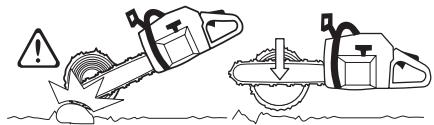

WAARSCHUWING! Er kan tatsächlag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie voorzaken

waardoor het zaagblad omhoog en maarachtenaar de gebruiker toe komt.Dit kan ernstig persoonlijk letsel veroorzaken.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolopode machine: 85

Symbolen in de gebruiksaanwijzing: 85

INHOU

Inhoud 86

INLEIDING

Besteklant! 87

WAT IS WAT?

Wat is wat op de motorkettingzaag? 88

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue motorkettingzaag 89

Belangrijk 89

Gebruik altijd uw gezond verstand. 90

Persoonlijke veiligheidsuitrusting 90

Veiligheidsuitrusting van de machine 90

Snijuitrusting 94

MONTEREN

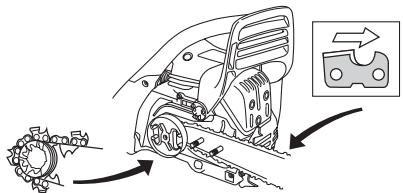

Monteren van zaagblad en hetting 100

BRANDSTOFHANTERING

Brandstof 102

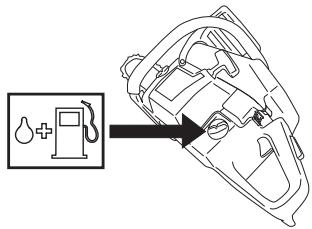

Tanken 103

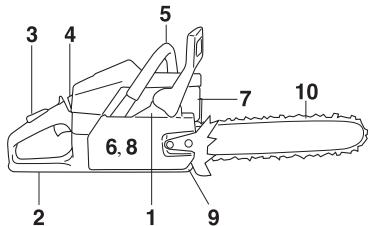

Voor ieder gebruik: 106

Algemene werkinstrumenties 106

Maatregelen die terugslag voorkomen 113

ONDERHOUD

Algemeen 115

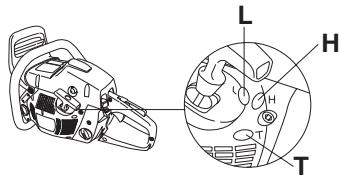

Carburatourinstelling 115

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag 116

Geluiddempfer 118

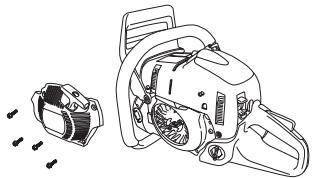

Starter 119

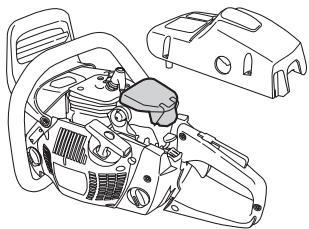

Luchtfilter 120

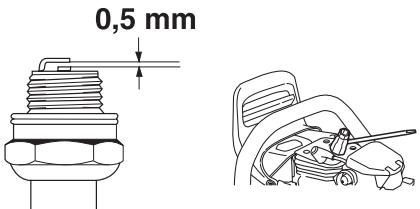

Bougie 120

Neuswiel van het zaagblad smeren 120

Naaldlager smeren 121

Het instellen van de oliepomp 121

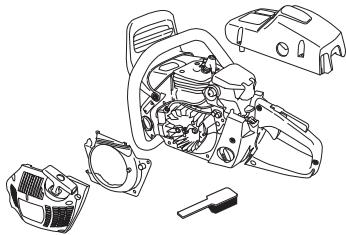

Koelsystem 121

Centrifugal reinigen "Air Injection" 121

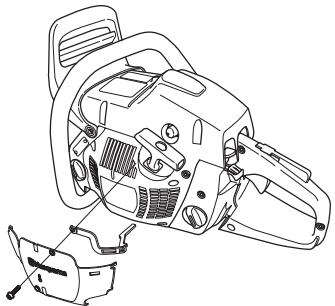

Gebruik in de winter 122

Onderhoudsschema 123

TECHNISCHE GEGEVENS

Vijlen en vijilmallen van de zaagketting 125

EG-verklaring van overeenstemming 126

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna haeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabrik liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje ward gebrukt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabrik zijn ontelbare producten geprodueere, van houtornuizen tot moderne keulenmachines, naalmachines, fietsen, motorfielsen enz. In 1956 ward de eerste motormaaier geintroducerea, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kWaliteit in prestatie als de hoogste prioriteit. De missie is het ontwikken, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot econommie, gebruikersvriendelijkheid, veiligheid en milieubebustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkel om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiode maar volle tevredenheid zult waardeeren. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct het toch ieits gebeuren. Wanner u de machine Niet hebts gekocht bij een van ons erkende dealers, kutu hn vragen aan de dichtstbijzindere serviceworkplaats.

Wij hapen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlungen. Mocht u uw machine verkopen要去 u ervoor zorgen de gebruiksaanwijzing aan de新形势下 eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkst voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

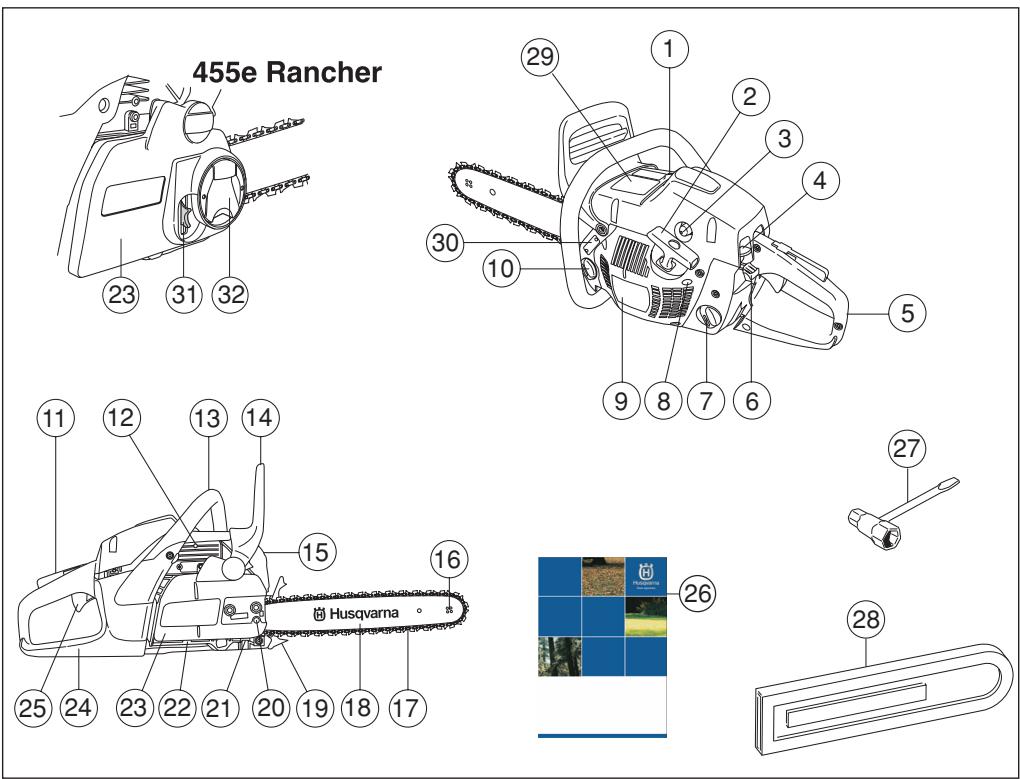

WAT IS WAT?

Wat is wat op de motorkettingzaag?

1 Cylinderkap
2 Starthendel
3 Brandstofpomp
4 Stopschakelaar (In- en uitschaken van ontsteking.)
5 Achterste handvat

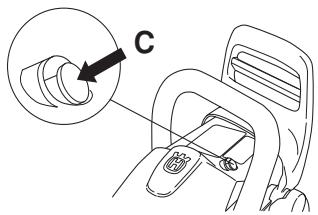

6 Chokehendel/Startgasvergrendeling
7 Brandstoftank
8 Stelschroeven carburateur
9 Starter
10 Kettingolietank
11 Gashendelvergrendeling
12 Decompressieklep
13 Voorste handvat
14 Terugslagbeveiling
15 Geluideddemer
16 Neuspiel

17 Ketting
18 Zaagblad
19 Schorssteun
20 Kettingspannerschoef
21 Kettingvanger
22 Schroef voor instellen van oliepomp
23 Koppelingdeksel
24 Rechterhandbescherming
25 Gashendel
26 Gebruksaanwijzing
27 Combisleutel
28 Zaagbladbescherming
29 Informatie- en waarschuwingsplaatje
30 Product- en seriennummerplaatje
31 Knop (455e Rancher)
32 Kettingspanwiel (455e Rancher)

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
- Controleer de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstub Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stoppen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
Langdurige bootstelling aan lawaai kan leiden tot permanente goehoorbeschadig. Gebruik waarom altiijd goedgekeurde gohoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altiijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderden kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd gebruikt worden, kannze gevaarlijk gereedschap zich en tot ernstige, zelfs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemaliën die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige
inademing van de uitlaatgassen van de
motor, kettingolienevel en stof van
zaagsel kan een gezondheidsrisico
vormen.

WAARSCHUWING! Het ontstekingssysteme van deze machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden pacemakers storen. Om het risico van ernstig of fataal letsel te verminderen, raden wij aan dat personen met een pacemaker contact opnemen met hun arts en de fabrikant van de pacemaker voor ze deze machine gaan bedieren.

Belangrijk

BELANGRIJKI

De machine is alleen gemaakt om in hout te zagen.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gevevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen—heeft ingenomen, die uw gezichtsvermögen, beoordealingsvermögen of coordinatievermögen konnen beinvoeden.

Draag algijd persoonlijke veriligeidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veriligeidsuitrusting.

Wijzig deze machine nooit zo dat hij Niet langer overeenstemt met de originele uitovoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructions van deze gebruksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructs in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuitrusting en Technische gevevens. N.B.! Gebruik alkijd een beschemmingsbril of gezichtsvizier om het risico van verwonding door wegliegende voorwerpen te verminderen. Een motorzaag is in staat om met groe kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren. Dit kan leiden tot ernstig letsel,vooral aan open.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slecht goentileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vijnstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik altijd uw gezond verstand

Het is onmogelijk om alle denkBare situatuies, waarvoor u zich geplaatst kunt zich bij het gebruik van een motorzaag, af te dekken. Wees altiq voorzichtig en gebruik gezond verstand. Vermijd situatuies, waarvoor u zich nicht voldoende gekwalificeerdRCT. Wanner u zich, na het lezen van deze instructies, nog steeds onzeker voelt over de handelwijze, moet u een expert om advies vragen voor u verdergaat. Aarzel net om contact op te nemen CET uw dealer of met ons, wanneer u vragen het meet het gebruik van motorzagen. We juices u graag van Dienst om u adviezen te Geven, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken.Volg een opledding in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek kutnen u vertellen welk opledingsmaterial en welke cursussen beschikbaar+zijn.

Er worden voortdurend gewerkt aan het verbeteren van design en techniek - verzeteringen waardoor uw gezilheid en effectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kutt haben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncegvallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine moet goedgekeurde personlijke beschemingsuitrusting gebruikt worden. Persoonlijke beschemingsuitrusting elimineert de risico's Niet, maar vermindert het schadelijk effect in geval van een onceval. Vraag uw dealer om raad wanner u uw utrusting koopt.

Goedgekeurde veiligheidshelm
- Gehoorbeschemers
Veiligheidsbril of vizier

• Handschoenen met zaagbescherming
  Broeken met zaagbescherming
• Laarzen met zaagbescherming, stalen neus en anti-slip zool
  U moet altiijd een EHBO-kit bij de hand hebben.
  Brandblusser en spa

Verder要去 kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluideddempera, zaagblad en hetting of een andere bron. Houd altijd een hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig moct hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden uitgelegd wat deveiligheidsonderdelen van de machine zich, en hunfunctie. Voor controle en onderhoud zich de instructies inhet hoofdstuk Controle, onderhoud en service van deveiligheidsuitrusting van de motorzaag. Zie de instructiesin het hoofdstuk Wat is wat?, om te zich waar dezenderden zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanneer service en/of reparaties nicht vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting moet worden gecontroleerd en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 ermee waar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiling

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op oncevallen, maar alleu en u als gebruiker kutn ze voorkomen.

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagriso-sector van het zaagblad nooit in contact komt met een Voorwerp.

• De kettingrem (A) word of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.
• Het activeren vindt plaats wanner deterugslagbeveiliging (B) maar voren worden geduwd.

• Deze beweging activeert een met een vier gespannen mechanisme dat de remvoerig (C) rond het kettingaandrijvingssysteme van de motor (D) (koppelengtrammel) spant.

• De terugslagbeveiliging werden nicht alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico verminderdt dat de linkerhand de ketting raakt wanneer men de graep op het voorste handvat verliest.

• De kettingrem要去 geactiveerd zichen wanner u de motorzaag start, om te voorkomen dat de ketting draait.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij korte verplaatsingen, om ongelukken te

voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting worden ontkoppeld door de terugslagbeveiliging maar après te duwen, maar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en worden de kettingrem nicht altijd geactiveerd. In die geallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en Niet-Laat vallen.

Hoe de kettingrem geactiveerd worden, manueel of via het traagheidsmechanisme, wordt bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisico-sector in contact komt. Bij hevige terugslag en wonneer de terugslagrisicosector van de motorkettingzaag zich zo ver möglichk van de gebruiker bevindt, is de kettingrem zo geconstruereed, dat hij worden geactiveerd via het tegenwicht van de kettingrem (traagheid) in de terugslagrichting.

Bij minder hevige terugslag en wanner de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manuele geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greep, d.w.z. wonneer de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiligung Niet kan beinvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traaghheidsmechanisme.

Zal mijn hand de kettingrem bij terugslag algtd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging waar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheen gaat, kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren. Ook wanneer u werkst, moet u de handgrepen van de motorzaag stevig beet honden. Als uDat doet en u krijgt terugslag, laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet, of de kettingrem wordt pas geactiveerd wanneer de zaag al eventjes heeft hunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehonden.

Zal de kettingrem alkijd door de traagheid worden geactiveerd, wonneer terugslag optreedt?

Nee. Ten eerste moet uw rem functioneren. Het is makkelijk de rem te testen, zich de instructcies in het hoofdstuk Controle, onderhoud en service van de veriligeheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere keer voor u begint te werken. Ten tweede moet der terugslag voldoende sterk+zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou+zijn, zou deze voortdurend worden geactiveerd, wat lastig zou zijn.

Zal de kettingrem me alsijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te geven. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet op tijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek kunnerterugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalve de hand beschemmen wonneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twigen de grip op het achechterste handvat Niet beinvloeden.

Trillingdempingssystem

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine redueert het overbrengen van de trillingen van de motoreenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaamd trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)veroorzaakt more trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen). Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoogt het trillingniveau.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zichn slagen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen konnen toenemen bij koude temperaturen.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schaken.

Geluideddemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand hunkenveroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot+zijn. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluidemperonder andere uitgerust moet zijn met een goedgekeurd vondenopvangnet.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/ of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brandaanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine reducert.
• Vermindert het risico op losraken en barsten van de ketting.
• Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlengt.
  Voorkomt toename van trillingsniveau.

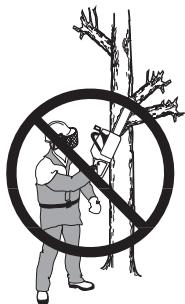

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.

Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg unsere instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoegt het risico op ongevallen.

Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gelebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting nicht voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting Niet voldoende gesmeerd worden, neemt het risico op barsten toe en verhoegt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijluitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsuietend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vrijinstrumentie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correcte te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat UIT een aantal verschillende schakels die leverbaar zijn in standaarduitvoering en in een uitvoerig die het risico op terugslag reducert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draaiende zaagketting kan ernstig letsel veroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behonden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Husqvarna aanbeveelt. Zie de instructies in het hoofdstuk Technische geegevns voor informatatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

Length (duim/cm)

• Aantal tanden in het neuswiel (T).

• Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiei van de

motorkettingzaag moeten aangepast zich aan de afstand:tussen de aandrijschakels.

• Aantal aandrijschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het+aantal tanden van het neuswiel een bepaald+aantal aandrijschakels op.

• Zaagbladgroefbreede (duim/mm). De breedte van de zaagbladgroef要去 aangepastঀ aan aan de aandrijschakelbreede van de ketting.

• Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad要去 aangepast zijn aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)

Aandrijfschakel-breedte (mm/duim)

Aantal aandrijfschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanner u de snijutrusting door de boom要去 drukken en wanner de houten spaanders ergklein zich. Met een zeer botte ketting zijn er zichs—helemaal geen spaanders. Dan krijt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.

• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uij een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte:tussen deze bebe debapaal snijdiepte.

Bij het slijpen van snijtanden moet men reckening honden met vier verschillende afmetingen.

1 Vijhoek

2 Snijhoek

3 Vijlpositie

4 Diameter van de ronde vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan once vijlmal te

gebruiken. Die garandeert dat de ketting worden geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het Niet volgen van de slijpinstructies, verhoegt het terugslagrisico van de ketting aanzienlijk.

Slijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijlmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van deRonde vijl en welke vijlmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.

Vijl altijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wanneer u maar de volgende tandGa.Vijl eerst alle tanden aan een kant,draai daarna de motorzaag om en vijl de tanden van de andere kant.

Vijl zo dat alle tanden even lang zijn. Wonneer de lengte van de snijtand slechts 4mm (0,16") bedraagt, is de ketting versleten en moet ze verrangen worden.

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden,要去 dieieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去 zijn voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große sniadjtie verte vergroot het terugslagrisico van de kelting!

Afstelling van de tanddiepte

• Wonneer de snijdiepte worden afgesteld,要去en de snijtanden net geslepen zijn. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lenghte van de snijtanden Niet abnormaal afgevijd werk.
• Om de snijdiepte in te stellen heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vijlmal voor tandtiepte te gebruiken, om de juiste maat voor de tandtiepte en de juiste hoek van de dieptestellernok te krijgen.

Leg de vijilmal over de zaagketting. Informatie over het gebruik van de vijilmal staat op de verpakking. Gebruik de platte vijl om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vrijlen. De snijdiepte is correct als u geen wonderstand voelt wanner u de vijl over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige enzfels dodelijk verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elkere tankbeurt moet gecontroleerd worden de kelting voldoende gestrekt is. N.B.! Eenuele wetting vereist een inrijperiode gedurende dewelke men vaker moet controlenen de kelting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglich gestrekt要去 worden, maar Niet harder dan dat men ze manueel rond kan draaien.

455 Rancher, 460 Rancher

Maak de zaagbladmoeren los die het koppelingdeksel/ kettingrem vergrendelen. Gebruik de combisleutel. Draai de zaagbladmoeren met de hand zo vast möglichk.

• Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij Niet langer slap hangt aan de onderkant van het zaagblad.

• Gebruik de combisleutel en haal de zaagbladmoeren aan terwijl u tegelijerkertijd de zaagbladpunt omhoog houdt. Controleer of het ketting gemakkelijk rond kan gedraaid worden met de hand en of hij{niet nar beneden hangt aan de onderkant van het zaagblad.

De planta van de kettingstrekschoef is verschillend voor de once diverse modellen motorzagen. Zie de instructies in het hoofdstuk Wat is wat?, waar worden aangegeven waar hij op uw model zit.

455e Rancher

Maak de knop los door unde ze uit te klappen.

• Draai de knop gegen de klok in om de de kap van het zaagblad los te make.

Stel de spanning van de ketting af door het wiei waar beneden (+) te draaien voor meer spanning en omhoog (-) voor minder spanning.

Zet de zaagbladkoppeling vast door de knop met de klok mee te draaien.

• Klap de knop terug om de spanning vast te zetten.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede heching aan de motorzaagketting en tevens goede vloei-eigenschappen hebben,of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van onze olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie neit verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gegruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaking, voor u ze langeijd opberget. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting vrij worden het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Ein anteil modellen is ook leverbaar met verstelltbe olistroom.

• De tank voor de kettingolie en de brandstoftank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veiligheidsfungie vereistECHTER wel dat men de juiste kettingolie gebruikt (met te dunne en dunvloeiende olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburaturinstalling volgt (met een te "magere"installing要去 de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteer kettingolie nodig).

Controle van de gettingsmering

• Controller bij elk teankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijkje olierand te zien zich op het lichte voorwerp.

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.

• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering Niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

De koppelingtrommel is voorzien van een van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)
B Rim-aandrijftandwiel (vervangbaar)

A

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormalaal versleten is. Het kettingaandrijf-tandwiel moet verwangen worden telkens men de ketting verwangent.

Naaldlager smeren

Beide soorten kettingpoelie's hebben een naaldlager aan de uitgaande as, dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie. Zie de instructies in het hoofdstuk Onderhoud, Naaldlager smeren.

Slijtagecontrole van de snijuitrusting

Controleer de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting staat is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controlen.

Wanneer de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en moet ze verrangen worden.

Zaagblad

Controleer regelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.

Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de oncegallen met motorkettingzagen geleurt wanner de ketting de gebruiker raakt.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veiligheidsuitrusting.

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd aesthetic. Zie instructies in de hoofdstuken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situations waar risico op terugslag bestaat. Zie instructies in het hoofdstub Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de conditie waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstrictions.

Controller de werkung van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

Monteren van zaagblad en hetting

WAARSCHUWING! Wanner u aan de ketting werk, moet u altiijd handschoenen dragen.

455 Rancher, 460 Rancher

Controller de kettingrem ontkoppeld is door der terugslagbeveiliging van de kettingrem aan de voorste handvatbeugel te duwen.

Verwijder de zaagbladmoeren en het koppelingdeksel (kettingrem). Verwijder de transportbescherming (A).

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in de achechterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controleer of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelengdeksel en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijfschakels van de ketting op het aanrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit. Draai de motorzaagbladmoeren met de hand vast.

Span de ketting door met behulp van de combisleutel de kettingspanschroef met de klok mee te schroeven. De

ketting moet aangespannen worden tot ze nicht langer slap hangt aan de onderkant van het zaagblad.

De ketting is juist gespannen wanner ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

Op een neue ketting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen given goede bedrijfsprestaties en hebben een lange levensduur.

455e Rancher

Controller de kettingrem ontkoppeld is door der terugslagbeviling van de kettingrem aan de voorste handvatbeugel te duwen.

Verwijder de knop en verwijder de kap van de koppeling (kettingrem). Haal de transporting weg.

Monteer het zaagblad over de zaagbladbouteen. Plaats het zaagblad in dechterste stand. Plaats de ketting over het

kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controleer of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelingdeksen en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijfschakels van de ketting op het aanrijftandwiel passen en of de ketting juis in de groef van het zaagblad zit. Draai de motorzaagbladmoeren met de hand vast.

Breng de ketting op spanning door het will maar beneden te draaien (+). De ketting要去 zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doorzakt.

De ketting is correct gespannen wonneer ze aan de onderkant van het zwaard Niet doorzakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog enzet de zwaardkoppeling vast door de knop gegen de klok in te draaien.

Op een neue wetting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controller regardmatig de kettingspanning. Correct aangespannen kettingen given goede bedrijfsprestaties en hebben een lange levensduur.

Monteren van schorssteun

Voor het monteren van een schorssteun - neem contact op met uw serviceworkplaats.

Brandstof

Let op! Uw machine is uitergerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker te zichen van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveeelheid steeds nauwkeurig afmeet. Als ukleine brandstoffhoeveelheden mengt, hebben zelfs kleine afwijkingen van de juiste oliehoeveeelheid een groe invloed op de mengverhouding.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
  N.B.!. Motoren voorzien van een katalysator要去en op een loodvrij benzine-oliemengselopen. Gelode benzine maakt de katalysator kapot en de werking worden nihil. Een groene tankdop op motorzagen met katalysator geeft aan dat u alleen loodvrije benzine mag gebruiken.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor geleuikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pimgelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan verroorzaken.
• Als men voortdurend met een hoog toerental werkkt (b.v. snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

HUSQVARNA raadt het gebruik van milieuvriendelijkne benzine (zogenaamde alkylaatbrandstof) aan, of Aspen voorgemengde tweetakt benzine of milieubenzine voor viertaktmotoren gemengd met tweetaktolie, zoals hieronder beschren. Let op dat het nodig kan zich de carburateur af te stellen, wanneur u van brandstoftype wisselt (zie de instructies in het hoofdstub Carburateur).

Inlopen

Gedurende langeijd op hoge toeren werkken, dient gedurende de eerste 10 uur te worden vermeden.

Tweetaktolie

Voor de beste resultaten en prestaties,要去 HUSQVARNA tweetaktolie gebruiken, die speciala wordget gemaatkt voor ons je luchtgekoelde tweetaktmotoren.
- Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aengeduid met TCW).
- Gebruik nooit olie bedoeld voor vier-takt motoren.
Een lage oliekwaliteit een te rijk olie/ brandstofmengelskan de functie van de katalysator op het spelzetten en de levensduur verminderen.

Mengverholding

1:50 (2%) met HUSQVARNA tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoeledete tweetaktmotoren, geklassificiererd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altiijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsid met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterverende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.
• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langerearend nicht gebruikt,要去 u de brandstoftank leeg maken en hem schoonmaken.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.

• Gebruik nooit gebruiktke olie. Dit kan de oliepomp, het zaagblad en de ketting beschaden.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig
wonneer u wilt tanken zodat eventuele
overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter要去 minstens een keer peraar verrangen worden. Verontreinigungen in de tank kuren defecten veroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffanks zijn goed op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoffank altijd op hetzelfde tijdstip.

WAARSCHUWING! Brandstof en brandstoffdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Brandstofveiligheid

Tank nooit wanner de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het Mengen van brandstof (benzine en 2-takt olie).

• Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

• Start de machine nooit:

1 Als u brandstof of hettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af en laat de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zoep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichbare beschadigingen aan bougiebescheming en ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kanveroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuele lekkgase en dampen Niet in contact kennen komen met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waarvoord bedoelde en goedgekeurde tanks worden bewaard.
- Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof-en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.
Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
- De transportbescherming van de snij-ultrusting要去ijdens transport of opslag van de machine altijd aangebracht zich, om abusievelijk contact met de scherpe ketting te vermiijden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedegeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening honden met de volgende punten:

De kettingrem要去 geactiveerd zich wanseer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder dat zaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Plaats de machine steeds op een stabiele ondergrund. Zorg ervoor dat u stevig staat en dat de ketting nicht in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

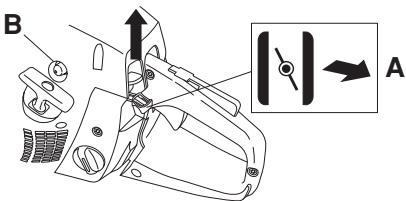

Koude motor

Starten: De kettingrem要去 geactiveerd zich wonneer u de motor start. Activeer ne rem door de terugslagbescherming maar voren te brengen.

Ontsteking; choke (A): Zet de chokehendel in de chokestand. De stopschakelaar za dan automatisch in de startposition worden gezet.

Startgas: De gecombineerde choke/startgaspositie wordt verkreten door de hendel in de chokestand te zetten.

Brandstomp (B): Druk een aantal malen op de rubberen baig van de brandstomp totdat er brandstof in de baig komt. De baig hoeft nicht helemaal gezuld te worden.

Decompressieklep (C): Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijden. De decompressieklep要去 algid gebruikt worden bij het starten. Wanner de

machine gestart is,Gaat de klep automatisch terug maar de beginpositie.

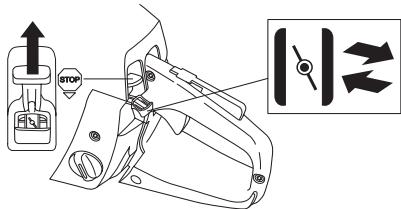

Warme motor

Volg bezelfde startprocedure als voor de koude motor,
maar zonder de chokehendel in de chokestand te zetten.
De startgasstand worden verkreten doer de chokehendel
in de chokestande te zetten en hem terug in te drukken.

Starten

Grijp het voorste handvat beet met uw linkerhand. Plaats uwrechtervoet op het onderste van het achechterste handvat en druk de motorzaag op de grond. Grijp de starthendel beet, en trek met uw rechtterhand langzaam aan het starterkoord tot u waarstand voelt (starthaken grijpen in) en trek daarna eenpeerkeer snel en kort. Wikkel het startkoord nooit rond uw hand.

Omdat de kettingrem nog steeds geactiveerd is moet het toerental van de motor zo snel möglichk terug waar nullast, wat u bereikt door de gasvergrendeling snel UIT te

schakelen. Daardoor voorkomt u onnodige slijtage van koppeleling, koppelelingstrommel en remband.

Druke chokehendel onmiddellijk in wanner de motor ontsteekt, en herhaal de startupgingen tot de motor start. Wanner de motor start, geef nsel vol gas en het startgas worden automatisch uitgeschakeld.

N.B.! Trek het starterkoord nicht volledig UIT en laat de starthendel Niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Let op! Reset de kettingrem door de terugslagbescherming terug te brengenaar de handvatbeugel. De motorkettingzaag is dan klaar voor gebruik.

WAARSCHUWING! Langdurige
inademing van de uiltaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

• Start de motorkettingzaag nooit zonder da zaagblad, zaagketting en alle kappen correct gemonteerd zijn. Zie de instructies in het hoofdstuk Monteren. Wanneer zaagblad en ketting Niet op de motorzaag+zijn gemonteerd, kan die koppeling losraken en ernst letselveroorzaken.

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk,ondat u makkelijk de controle over de motorzaag kurz verliezen.

• Start de machine nooit binnenshuis. Vergeet nicht dat het gevaarlijk is om de uiltaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijutrusting.

• Hou de motorzaag aktijd met beiden handen beet. Hou uw rechterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigem, moeten deze grep gebruiken.Hou stevig vast zodat uw duimen en vingers de handgrepen van de motorzaag omsluiten.

Stoppen

Stop de motor door de ontsteking af te zetten.

Voor ieder gebruik:

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilee rechterhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkteniet beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie+zijn.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderden van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigd zich onontbreken.
9 Controller of de kettingvanger op+zijn plaatzit en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opledingen en practische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u touw dealer, uw serviceworkplaat of een ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken,要去 u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad.Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altiijd persoonlijke veriligeidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veriligeidsuitrusting.

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine Niet kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallendeBoom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.

2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatives leiden, zo kan de grond glad zijn, de wind de valrichting van deBoom beinvoeldenen enz.
3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veel kleine takken tegelijkertijd). Kleine takken kanne na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen verroorzaken.

4 Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kennen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

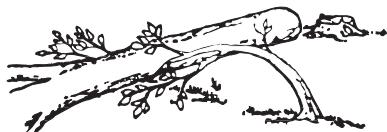

5 Wees extra voorzichtig wonneer u in bomen zaagt die gespannen zijn. Een gespannenBoom kan zowel voor als na het doorzagen in zijn normale stand terug vliegen. Als u op de verkeerde plaats staat of de

inkening op de verkeerde plaat saakt, kan dit ertoe leiden dat de boom u of de machine raakt zodate u de contro verliest. In beide gevallen kurz u ernstig gewond raken.

6 Wonneer u zich verplaatst要去 de ketting vergrendeld worden met de kettingrem en要去 de motoruitgeschakel worden.Draag demotorkettingzaag met het zaagblad en de ketting maarchtergericht. Als het om een langere verplaatsingGaat,moet u de zaagbladbescherming gebruiken.

7 Wonneer u de motorzaag op de grond plaatst,要去 u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langere tjid "geparkeerd" worden,要去 u de motor uitzetten.

Basisregels

1 Door te begrijpen wat terugslag is en hoe hetverooraakt worden, kut u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoegt het ongevalsrisico. De meeste terugslagen zijn Klein, maar sommige{kunnen bliksemsnel en erg krachtig zich.
2 Hou de motorzaag altijd stevig vast met uw rechterhand op hetijkenste handvat en uw linker handvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greep om het terugslageeffect te reduceren en de contrôle over de motorzaag te behouden. Laat de handvatten Niet los!

3 De meeste terugslagongevallen gebeuren bij het snooeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kunst struikelen of uw evenwicht kunt verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in

de buurt of een ander voorwerp raken, en terugslagveroorzaken.

Zorg dat u controle over het werkstuk heb. Als de stukken, die u zaagt, Klein enlichtarenden kunnen ze in de ketting vastraken enaar u geworpen worden. Al hooft dit op zich Niet gevaarlijk te zijn, u kurz erdoor verrast worden en de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerst uikt elkaar te trekken. Zaag slechts een stam of een stuk per keer.Verwijder de afgezaagde stukken om uw werkterrein veilig te houden.

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt!

5 Om volledige controle te hebben over uw motorkettingzaag is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in

een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan maarchteren aan de gebruiker toe. Wanner der ketting beklemd raakt, kan de motorzaag maarchteren aan u toe worden geworpen.

8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver waar,achter wordt geduwd dat der terugslagrisico sector van het zaagbland het enige contact met de boom vormt, wat tot terugslag leidt.

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaag maar deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een naturulijke steun gegen de stam. Bij zagen met trekkende ketting hebelt gebruiker meer controle over de motorkettingzaag en waar de terugslagriscsector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrant, mag slechts eén van de door ons aanbevolen combinaties gebruikt worden. Zie instructcts in de hoofdstukken Snijuitrusting en Technische gevevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controleren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draieren (als de motor langdurig op volte toeren draait zonder dat hij belast wordt, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondervindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht hebft.

Voor het zagen moet u rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.

2 Het zaagvoorwerp mag Niet splijten.

3 De ketting magijdens en na het zagen Niet in contact komen met de grond of een ander voorwerp.

4 Bestaat er risico op terugslag?

5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp splijt is te wijten aan twee orzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De erder genoemde ongewenste verschijnselen kannen in de meeste gezallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doekt sunt u zich verwonden aan de ketting wanner de motorzaag plotselingloskomt.Gebruik een hefboom om de motorkettingzaag los te maken.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makek krijt, gezendeert要去en worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

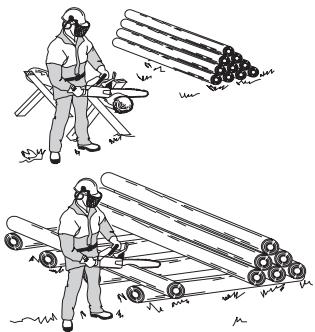

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld litgen of wanneer eenaar stammen dicht bij elkaar litgen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stapel stammen heeft, moetijdere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te lately liggen, vergroot u zowel

het risico om per ongeluk terugslag te kriijgen als het risico om uw balans te verliezen verwilj u werkt.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgelemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot.

Zaag van bovenaarbeneden door de hele stam.Wees voorzichtig op het einde van de motorzaagsnede zodat u voorkomt dat de ketting de grond raakt. Blijf vol gas geben maar wees bereid om te reageren indien dit nodig macht zich.

Als dit möglich is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate te wee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u nicht voldoende gekwalificeerd bent!

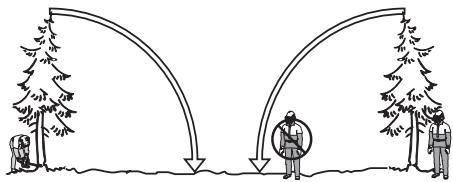

Veiligheidsafstand

De veiligheidsafstandussen de boom die gemeld zal worden en de dichtstbijzijnde werkplek moet ten minste 2 1/2 boomlengtes bedragen. Zorg ervoor dat niemand zich voor eenijdens het vellen in deze "risicozone" bevindt.

Velichting

Bij het vellen van bomen is het de bedoeling dat de boom zo geveld worden dat het sneoien en het doorzagen van de geveldeBoom in zulk "eenvoudig" terrein als maybek kan gebeuren. U要去r ereilig kunnen gaan en staan.

Nadat u bepaald—heift in wilke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die worden bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat de boom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zich om de boom in+zijn natuurlijke richting te lately vallen odomat blijkt dat het onnogelijk of te gevaarlijk is om te proberen de boom in de gewennenfte richting te lately vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controleren of de boom geen beschadigde of "dode" takken heeft die af+kunnen breken en u kunnen verwonden.

In de eerste plaat smoet voorkomen worden dat de vallendeBoomvastraaktin een andere boom.Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krigen en het ongevalrisico is erg groot.Zie instructies in het hoofdstuk Hanteren van een misluktte poging.

BELANGRIJK! Op kritieke velmomenten要去 de gehoorbeschermen direct na het voltooien van de motorzaagwerkzaamheden opgeklapt worden, zatat u geluiden en waarschuwingssignalen kutn opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg Haal altijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werkden en de stam tussen u en de motorkettingzaag te honden.

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodate u gemakkelijk weg kunt komen wonneer de boom begint te vallen. De vulchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen.

1 Risicozone
2 Vluchtweg
3 Velrlichting

Vellen

WAARSCHUWING! We raden involdoende gekwaliffeerde gebruikers ten sterkste af bomen te vellen met een zaagbladlengthe diekleiner is dan de stam diameter!

Het vellen geleburt met drie zaagsneden. Eerst maakt men een inkeping die bestaatuit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindig met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juisteplaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

Inkeping

Bij het aanbrengen van de inkening begint men met de bovenste inkening. Sta aan de rechterkant van de boom en zaag met trekkende ketting.

Breng daarna de onderste inkening aan zodate die eindigt waar de bovenste inkening eindigt.

De inkepingsdiepte moet 1/4 van de stam diameter bedragen en de hoekussen de bovenste en de onderste inkening ten minste 45^

De beide inkepingen ontmoeten elkaar op de inkepinglijn.
De inkepinglijn要去 volkommen horizontaal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozenen valrichting.

Zaagsnede

De motorzaagsnede worden aangebrachte vanaf de andere kant van de boom en要去 volkommen horizontaal liggen. Sta links van deBoom en zaag met trekkende ketting. Breng de motorzaagsnede ca.3-5cm(1,5-2")boven de horizontale lijn van de inkening aan.

Steek de schorssteun (indien deze gemonteerd is) awhile he scharnierstuk. Zaag met vol gas en duw de kelting/het zaagblad langzaam in de boom. Let op of de boom Niet in eenrichting beweegt die gegenovergesteld is aan de

gekozen valrichting. Breng zodra de snijdiepte dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede.

De motorzaagsnede moet parallel met de inkepinglijn beeindigd worden zodate afstandussen beiden tenminste 1/10 van de stam diameter bedraagt. Het nicht doorgezaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet Dienst als scharnier en stuart derichting van de vallende boom.

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanner de motorzaagsnede en de inkening maar,zijn, moet de boom uit zichzelf beginnen te vallen of met behulp van de velwig of het breekijzer.

We raden aan een zaagbladlengthe te gebruiken die groter is dan de stamdiameter van de boom, zodat de zaagsnede

en de inkening aangebracht können worden met een zogenaamde "enkelvoudige sneede". Zie de instructies in het hooftdusk Technische gegevens welke zaagbladlengthes wij aanbevelen voor uw motorkettingzaag.

Er zijn methodes om bomen te vellen met een stamdiameter die groter is dan de zaagbladenglte. Bijdezemeethods is het risico dat de terugslagrisko-sector van hetzaagblad in contact komt met een voorwerp erg groot.

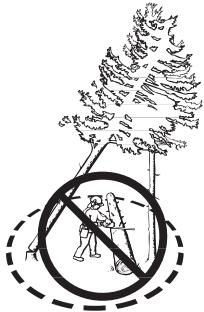

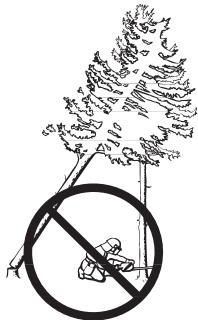

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevallen is nooit waarbeneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker

• Draagbaar

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar deBoom/tak zou breken als hij nog meer gespannen zou worden) zich bevindt.

Beoordeel hoe u de spanning het best kutn wegemen en of u dit zichl nurt. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wonneer de spanning worden weggenomen.

Maak eén of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodat de boom/tak "abreakt" bij het breekpunt.

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cmussenruimte.

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en.krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting tegen de gebruiker sloan. Als de ketting in beweging is wonneer ze de gebruiker raakt, kan dit tot ernstige en zelfs dodelijke verwondingen leiden. Het is niedazekelijk om te begrijpen waardoor terugslag wordenveroorzaakten hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waarbij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt ward door de terugslagrisico-sector van de zaagbladpunt.

Terugslag gebeurt altijd in de richting van het zaagbladopppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andere richtingen zich, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact kommt met een voorwerp.

Terugslag vindt uitsluitend plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp.

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagriscosector van het zaagblad nicht. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze+kennen aan u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats u uitsluitend wanner de stam zich:tussen u en de motorkettingzaag befindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en serviceworkzaamheden uitvoeren die in deze gebruiskaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Carburaturinstelling

Afhankelijk van de geldende milieu- en emissiewetgeving is uw motorzaag uiterust met een uitslagbegrenzer op de stelschoroeven van de carburateur. Deze beperken de instelmogelijkheden tot maximaal een 1/2 slag.

Uw Husqvarna-product is geconstrueerd en gemaakt volgens specificaties, die de schadelijke uitlaatgassen reduceren.

Werking

• Via de gasklebediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermingd. Dit(APNG) (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten, moet de afstelling correct zijn.

• Afstellen van de carburateur houdt in dat de motor worden aangepast aan plaatselijke omstandigheden, b.v. klimaat, hoogte, benzine en soort 2-taktolie.

• De carburateur heeft drie afstelposities:

• L = Lage toeren-naald

• H = Hogte toeren-naald
• T = Stelschroef voor stationair draaien

• Met de L- en de H-naalden worden dit gewenste brandstofhoeveelheid afgesteld in functie van de luchtstroom die de opening van de gasklepbediening toelaat. Door de schroeven met de klok mee te draaien worden het lucht/brandstofmengsel armer (minder brandstof) en door ze tegen de klok in te draaien, worden het lucht/brandstofmengsel rijker (meer brandstof). Een armer mengsel geeft een hoger toerenal en een rijker mengsel een lager toerenal.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraaid, krijt men een hoger stationair torental en als ze tegen de klok in worden gedraaid, een lager stationair torental.

Basisafstelling en inrijden

Tijdens het testen in de fabrik verwitd de basisafstelling van de carburateur uitgevoerd. De eerste tienaar要去 u voorkomen op een veel te hoog toerental te werken.

N.B.! Als de ketting roeteert bij stationair toerental moet de T-schroef gegen de klok in gedraaid worden tot de ketting stocht.

Aanbevolen stationair toerental: 2700 omw./min.

Fijnafstelling

Wanner de machine "ingereden" is, moet de fjnafstelling van de carburateur uitgevoerd worden. Ze要去 uitgevoerd worden door een gekwalificeerdeskundig persoon. Eerst wordt de L-naald, dan de T-schroef voor het stationair toerental en tenslotte de H-naald afgesteld.

Vervangen brandstofsoort

Een neue fijnafstelling kan nodig zich wanner de motorkettingzaag na het verrangen van brandstofsoort zich anders gedraagt met betrekking tot starten, acceleratie, max. torental enz.

Voorwaarden

• Voor met het afstellen worden begonnen, moet het luchtfilter schoon en het cilinderdeksel gemonteerd zijn. Als de carburateur aufgesteld worden wonneer het luchtfilter vuil is, krijgt men een te arm brandstoffmengsel wonneer het luchtfilter wordt schoongemaaakt. Dit kan tot ernstige beschadigingen van de motor leiden.
• Probeer de naalden L en H Niet voorbij de stoppen af te stellen, want dit kan tot beschadigingen leiden.
• Start de machine volgens de startinstructie en LAST ZEA. 10 min. warmdraaien.
• Plaats de machine op een plat oppervlak zodate het zaagblad weg van u af wijst en het zaagblad en de ketting Niet in contact komen met de ondergrond of een ander voorwerp.

Laag toerental-naald L

Draai de L-sproeier met de klok mee tot de stop. Wanneer de motor een slechte acceleratie heeft of nicht goed stationair loopt, moet u de L-sproeier gegen de klok in draieren tot een goede acceleratie en stationair toenental is bereikt.

Fijnafstelling van schroef T

Het stationair toerental worden afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draait, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct afgesteld wanner de motor in alle posities gelijkmatig draaien en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Hoge toeren-naald H

De motor worden in de fabriek afgesteld op zeiniveau. Wonneer worden gewerkt op grohe hoogte of onder andere weersomstandigheden, temperaturen en luchtvochtigheid kan het nodig zijn de hogtoerennaald een weinig af te stellen.

N.B.! Wort de hoge-toerennaald te ver ingedraaid, kan dat beschadigingen van zuiger en/of cylinder verroorzaken.

Bij het testen in de fabrik worden de hoge-toerennaald zo ingesteld dat de motor voldoet aan de geldende wettelijkke eisen en tevens maximaal presteert. De hoge-toerennaald van de carburateur wordtervolgens vastgezet met een bewegingsbegrenzer in maximaaluitgeschroefde stand. De bewegingsbegrenzer beperkt de instelmogelijkheid tot maximaal een halve slag.

Voor een optimale afstelling van de carburateur, moet men beroep doen op een vakman die over een toerenteller beschikt.

N.B.! Omdat de vonk worden onderbroken, geeft de toerenteller geen toerental aan dat boven de 13600 t/min uitkomt.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en dat de machine een ietsje "lalt" bij vol gas geven. Verder mag de ketting niet roteren bij stationair draieren. Een te arm afgestelde L-naald kan tot startmoeilijkheden en slecht accelereren leiden. Een te arm afgestelde H-naald leidt tot een lager vermogen van de machine, een slechte acceleratie en/of motorbeschadiging.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleiding nodig. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats�.

Kettingrem met terugslagbeveiliging

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaatens tenminste 0,6 mm bedraagt.

Terugslagbeveiling controleren

Controller of dererugslagbeveiligging geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiliging maar voren en terug om te controlleren of hij makkelijk loopt en of hij stabel verankerd is bij় verbinding in het koppelingdeksel.

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motor uit, boven een boomstronk of een ander stabel voorwerp. Laat de voorhandgreep los en laat de motorzaag door zijn eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanneer de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden.

Remvermogen controlleren

Plaats de motorkettingzaag op een stabiele ondergrond en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting moet onmiddelijk stoppen.

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.

• Druk de gashendelvergrendeling in en controllere of ze teruggaataar de oorspronkelijke positie wanner e uhaar loslaat.

• Controller de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllerer de hetting stopt en stil blijft staan. Als de ketting roeteert wanneer de gashendel in de stationaire stand staat,要去 de stationair instilling van de carburateur gecontroleerd worden.

Kettingvanger

Controller of het metingvanger niet beschadigd is en of hij vast zit in de het motorzaaghuis.

Controleer of de rechterhandbeveiliging geen zichtbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssysteme

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd isussen de motoreenheid en de handvateenheid.

Stopschakelaar

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Geluiddempers

Gebruik de machine nooit wanner de geluiddempo defect is.

Controller regelmatig of de geluiddempo vastzit in de machine.

Bepaalde geluideddempers zich voorzien van een special vondenopvangnet. Indien uw machine uitergerust is met zo'n geluideddempers, moet u het net minstens eén keer per week schoonmakers. Gebruik bij voorkeur een stalen borstel. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt. Let op! Een beschadigd net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder+konnen worden beschadigd. Gebruik de machine nooit als de geluideddempier in slechte staat is. Gebruik de knalpot nooit wonneer het vondenopvangnet ontbreekt of defect is.

De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitaatgassen van de gebruiker weg terichten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materiaalen in brand hunnen steken.

Starter

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men Niet voorzichtig tewerk gaat en kan dan personeelijke verwondingen veroorzaken.

Wees alti\dijk voorzichtig bij het verrangen van de veer of het startkoord. Gebruik een beschermingsbril en beschermingshandspoelen.

Een gebroken of versleten starterkoord verrangen

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter.

• Trek het starterkoord ca. 30 cm uit en til ze op tot de inkeping in de periferie van de schijf. Nulstel de terugspringveer door de schijf langzaamchyteruit te draaien.

Maak de bout in het midden van de schijf los en verwijder de schijf. Bevestig een/Newu starterkoord in de schijf en maak ze vast. Wikkel het starterkoord circa 3 keer rond de schijf. Monteer de schijf gegen de terugspringveer zodat het uiteinde van de terugspringveer in de schijf haakt. Monteer de bout in het midden van de schijf. Leid het starterkoord door

de opening in het starterhuis en de starthendel. Maak daarna een stevige knoop in het starterkoord.

De terugspringveer spannen

• Plaats het starterkoord in de inkeping van de schijf en draai de schijf 2 slagenaar rechts.

Let op! Controller of de schijf, wonneer het starterkoord volledig uitgetrokken is, tenminste een halve slag gedraaid kan worden.

Een gebroken terugspringveer verrangen

• Licht het koordwiel op. Zie instructies in het hoofdstuk Een gebroken of versleten starterkoord verrangen.
• Demonteer de terugstelveer die in het koordwiel gemonteerd zit, door met het koordwiel (met de binnenkant waar onderen gekeerd) Lichtjes gegen de werkbank te slaan. Als de veer bij het monteren maar buiten schiet,要去这点 van binnenaar buiten maar het middelpunt toe worden opgerold.
• Smeer de terugstelveer in met dunne olie. Monteer het koordwiel en span de terugstelveer.

Starter monteren

• Monteer de starter door eerst het starterkoord vollediguit te trekken en daarna de starter op het carter teplaatsen. Laat het starterkoord langzaam los zodat de starthaken in het wilgrijpen.
• Monteer de schroeven die de starter op zijnplaats houden en draai ze vast.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Demonteer het luchtfilter door het cilinderdeksel te verwijderen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten diert u te controlleren dat het filter dicht gegen de filterhouser liegt. Reining het filter door het te schudden of af te borstelen.

Voor grondiger reinigen=kunt u water en zoep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom moet het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 altijd verwangen worden.

Een HUSQVARNA motorkettingzaag kan uitergrust worden met verschillende luchtfiltertypes affankelijk van de werkkomgeving, de weersomstandigheden, het seizoen enz. Vraag uw dealer om advies.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

Een incorrecte afstelling van de carburateur.
- Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u alkijd eerst de bougie te controeren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstop is en controllerer of de afstand tussen de elekroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of erder indien nodig, verrangen worden.

Let op! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Neuswiel van het zaagblad smeren

Het neuspiel van het zaagblad moet bij elke tankbeurt gesmeerd worden. Gebruik een hiervoor bedoelde smeerspuit en lagervet van goede kwaliteit.

Naaldlager smeren

De koppelingstrommel is voorzien van een naaldlager op de uitgaande as. Dit naaldlager要去 regelmatig worden gesmeerd (1 keer per week).

Bij het smeren worden het koppelingsdeksel gedemonteerd door de twee moeren van het zaagblad los te draaien. Leg de zaag op zijn zijkant neer, met de koppelingsstrommel omhoog.

U smeert door motorolie in het midden van de koppelengstrommel te druppelen verwijl de koppelengstrommel worden gedraaid.

Het instellen van de oliepomp

Het instellen gebeurt door de schroef met een schroevendraier of combinatiesleutel te draaien. De machine wordt af fabriek geleverd met de schroef in positie 2. Door de schroef met de wijzers van de klok mee te draaien wordt de olietevoerkleiner, door de schroef gegen de wijzers van de klok in te draaien groter.

Aanbevolen stand:

Zaagblad 13"-15": Positie 1

Zaagblad 15"-18": Positie 2

Zaagblad 18"-20": Positie 3

Deze aanbeveling geldt voor de kettingolie van Husqvarna, voor andere kettingolie de olietoevoer met een stap vergroten.

WAARSCHUWING! Bij het instellen mag de motor Niet draaien.

Koelsysteme

Om de werktemperatuur zo laag möglich te houden, is de machine uitgerust met een koelsystem.

Het koelsystemebestaat UIT:

1 Luchtinlaat in de starter.
2 Luchtgeleidingsrail.
3 Ventilatorschoepen op het vliegwiel.
4 Koelflenzen op de cilinder.
5 Cilinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsystem leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd worden.

Centrifugal reinigen "Air Injection"

Centrifugaal reinigen houdt het volgende in: Alle lustch\ aar de carburateur gaat door de starter. Vuil en stof\ worden wegbeblazen door de koelventilator.

BELANGRIJK! Om de werkung van de centrifugaalreiniging Niet in gevaar te brengen,要去 hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegewiel, de ruimte rond het vliegewiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gebruikt bij kou of sneeuw kennen storingen in de werkung optreden die wordenveroorzaakt door:

Eentelage motortemperatuar.
- ljsvorming op luchtfilter en bevriezing in de carburateur.

Men dient waarom speciale maatregelen te treffen, zoals:
- De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.

Temperatures van 0^ oflager:

Het cilinderdeksel is voorbereid om aangepast te kunnen worden voor gebruik bij koude. Draai aan de winterklep zodat de in de cilinder verwarmde lucht de carburaturkamer in kan en zo voorkomt dat bijv. het luchtfilter dicht vriest.

Temperatures van -5°C of lager

Voor werken met de machine bij lage temperaturen of in poedersneeuw, is er een special deksel verkrijgbaar dat op het huis van het startupparaat worden gemonteerd. Hierdoor wordt de koude luchtstroom gereduceerd en voorkomt men dat er groote hoeveelheden sneeuw maar binnen worden gezogen.

N.B.! Indien een speciale winterset is gemonteerd of er maatregelen getroffen zijn om de motortemperatuur te verhogen,要去 de afstelling waar worden aangepast als de machine onder normale omstandigheden worden gebruikt. Anders is er risico op overhitting, Waardoor de motor ernstig beschadigd kan worden.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去uitgevoerd worden door een erkende werkplaats (dealer).

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine要去 worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	Op motorzagen zonder katalysator要去 u het koelsystem eiddere week controleren.	Controler de remvoering van de kettingrem op slijtage. Vervang deze wanner minder dan 0,6 mm over is op de meest versleten plaat.
Controler of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controler de starter, het startkoord en de terugspringveer.	Controler het centrum van de koppeleling, de koppelingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controller de remfunctie. Controller de kettingvanger op beschadigingen en verrang indien nodig.	Controler of de trillingsdempingselementen nicht beschadigd zijn.	Maak de bougie schoon. Controller of de afstand+tussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijten dagelijks worden omgekeerd. Controller of de smeeropening Niet verstopt is. Maak de groef schoon. Als het zaagblad utgerust is met een poelie,要去 die gesmeerd worden.	Smeer het lager van de koppeletingtrommel.	Maak de buitenkant van de carburateur schoon.
Controller of de ketting en het zaagblad voldoende olie krijgen.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Controller het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controller de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten+zijn. Vervang indien nodig.	Maak het vonkenopvangnet van de geluiddemper schoon of verrang het.	Leeg de brandstoffank en maak deze inwendig schoon.
Slijp de ketting en controller de conditie en de spanning. Controller het kettingwiel op abnormale slijtage, verrang indien nodig.	Maak de carburateurruimte schoon.	Leeg de olietank en maak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controller alle kabels en aansluitingen.
Controller of de bouten en moeren en vastgedraaidHundreds.
Controller of de stopschakelaar werkt.
Controller of er brandstof lekt uitt motor, tank of brandstoffleidingen.
Op motorzagen met katalysator要去 u het koelsystem dagelijks controleren.

TECHNISCHE GEGEVENS

Technische gegevens

	455e Rancher	455 Rancher	460 Rancher
Motor
Cilinderinhoud, cm3	55,5	55,5	60,3
Cilinder diameter, mm	47	47	49
Slaglengte, mm	32	32	32
Stationair toerental, t/min	2700	2700	2700
Vermogen, kW/ t/min	2,6/9000	2,6/9000	2,7/9000
Ontstekingssystem
Fabrikant van ontstekingssystem	SEM	SEM	SEM
Soort ontstekingsystem	CD	CD	CD
Bougie	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodenafstand, mm	0,5	0,5	0,5
Brandstof/-smeersystem
Fabrikant van carburateur	Walbro	Walbro	Walbro
Soort carburateur	WTA	WTA	WTA
Inhoud benzinetank, liter	0,44	0,44	0,44
Capaciteit oliepomp bij 9.000 omw./min., ml/min.	11,5	11,5	11,5
Inhoud olietank, liter	0,32	0,32	0,32
Type oliepomp	Automatisch	Automatisch	Automatisch
Gewicht
Motorzaag zonder zaagblad, ketting en met lege tanks, kg	5,9	5,8	5,8
Lawaai-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	112	112	112
Geluidsvermögen, gegarandeerd LWA dB(A)	113	113	113
Geluidsniveau (zie opm. 2)
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens de van toepassing+zijnde internationale normen, dB(A)	104	104	104
Trillingsniveau (zie opm. 3)
Voorste handvat, m/s2	3,4	3,4	3,4
Achterste handvat, m/s2	4,4	4,5	4,5
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	13/33	13/33	13/33
Aanbevolen zaagbladlengthes, duim/cm	13-20/33-50	13-20/33-50	13-20/33-50
Effectieve zaaglengthe, duim/cm	12-19/31-49	12-19/31-49	12-19/31-49
Steen, duim/mm	0,325/8,25	0,325/8,25	0,325/8,25
	3/8 / 9,52	3/8 / 9,52	3/8" /9,52
Dikte van de aandrijschakel, duim/mm	0,050/1,3	0,050/1,3	0,050/1,3
	0,058/1,5	0,058/1,5	0,058/1,5
Type aandrijfwienen/aantal tanden	Spur/7	Spur/7	Spur/7
Kettingsnelheid bij maximum vermogen, m/sec.	20,0	20,0	20,0

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (Lw) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Equivalent geluidsdrukniveau, volgens ISO 7182, worden berekend als de tijsdgewogen energiesom van de geluidsdrukniveau in verschillende werkomstandigheden, met de volgende tijsdindeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum toerental.
Opm. 3: Het equivalent trillingniveau, volgens ISO 7505, worden berekend als de tjdsgewogen energiesom van de trillingniveauaus in verschillende werkkomstandigheden, met de volgende tijsdverdeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum torental.

Zaagblad- en hettingcombinations

De onderstaande combinaties zijn CE-typegoedgekeurd.

Zaagblad				Ketting
Lengte, duim	Steek, duim	Spoorbreedte, mm	Maximum aantal tanden neuswiei	Type	Lengte, aandrijschakels (stuks)
13	0,325	1,3	10T	Husqvarna H30	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72
20	0,325		10T		80
13	0,325	1,5	10T	Husqvarna H25	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72
20	0,325		12T		80
15	3/8	1,5	11T	Husqvarna H42	56
16	3/8		11T		60
18	3/8		11T		68
20	3/8		11T		72

Vijlen en vijilmallen van de zaagketting

xx inch/mm	∅				inch/mm
H30	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00	5056981-08
H25	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00	5056981-09
H42	7/32 / 5,5	60°	25°	10°	0,025 / 0,65	5056981-01	5056981-07

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Husqvarna motorkettingzagen 455e Rancher, 455 Rancher en 460 Rancher met een serialnummer uit 2005 en verder (het一年多 met die aanapolgend een serienummer worden duidelijk aangegeven op het productplaatje), in overeenstemming zichen met de voorschriften in de RICHTLIJN VAN DE RAAD:

• van 22 Juni 1998 "beteffende machines" 98/37/EG, bijlage IIA.
• van 3 mei 1989 "betreffende elektromagnetische compatibilität" 89/336/EEC, en thans geldende aanvullingen.
• van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenhuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004

Aangemelde instantie:0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens articlel 8, punt 2c, van de machinerichtlijk (98/37/EG). De certificaten van de EG-typecontrole volgens bijlage VI hebben nummer: 404/05/1062

Verder heef SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgeveen van overeenstemming met bijlage V van de richtijn van de raad van 8 mei 2000 "betreffende geluidsemissie door materieeel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 01/161/054.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Huskvarna, 18 mei 2005

Bo Andreasson, Algemeen directeur

1150902-20
