Type product	3-in-1 kokend water kraan
Merk	Inventum (HotSpot Titanium)
Model	Adrianna
Artikelnummers	15412020 (Chroom U-uitlaat), 15412040 (PVD U-uitlaat)
EAN-codes	8716453008013 (Chroom), 8716453008037 (PVD)
Montagegatdiameter	Max. 35 mm
Watertoevoerdruk	1 - 5 bar (aanbevolen drukregelaar boven 5 bar)
Maximale warmwatertemperatuur	80 °C
Voeding	Laagspanning via HotSpot Titanium boiler (stuurkabel)
Functies	Kokend water, warm water, koud water
Veiligheidssysteem	IntelliProtect® (laagspanning, LED-indicator, 0,5s vertraging)
Indicator	LED-lamp: brandt constant wanneer knop wordt ingedrukt, knippert na 0,5 seconden vertraging
Debiet	Minimaal 2,2 L/min (indien minder, reinig of vervang de mousseur)
Materialen	Titanium binnentank, chroom of PVD afwerking
Onderhoud	Ontkalk jaarlijks bij waterhardheid >12°dH; reinig met zachte doek, geen schurende middelen
Reserveonderdelen beschikbaar	Mousseur, patroon, borgclip, slangen
Garantie	2 jaar (verlengbaar tot 5 jaar met online registratie); levenslange corrosiegarantie op titanium tank
Garantievoorwaarde	Indien waterhardheid >14°dH, gebruik waterontharder met ionenwisselaar
Conformiteit	2006/95/EC, 2004/108/EC; EN 60335-1, EN 60335-2-21, EN 50082-1
Einde levensduur	Bevat geen giftige stoffen; recyclebare verpakking

Veelgestelde vragen - Adrianna INVENTUM

Wat is een 3-in-1 kraan?

De Inventum Adrianna is een 3-in-1 kraan die kokend water, warm water en koud water levert uit één enkele kraan, in combinatie met een HotSpot Titanium boiler.

Hoe wordt de kraan geïnstalleerd?

Installatie vereist een gat van max. 35 mm in het werkblad. Schuif de kraan erdoor, bevestig met moeren, sluit de warm-/koudwaterslangen en de rode slang van de boiler aan, bevestig de borgclip en sluit de stuurdraad aan op de boiler. Raadpleeg de installatiehandleiding voor details.

Wat is het IntelliProtect®-systeem?

IntelliProtect® garandeert veiligheid door te werken op laagspanning. De kraan heeft een LED-indicator: wanneer de knop wordt ingedrukt, brandt de LED constant, en knippert na 0,5 seconden wanneer water stroomt. Een tweede druk stopt het water.

Kan ik plastic bekers gebruiken voor kokend water?

Nee. Gebruik geen plastic wegwerpbekers omdat ze mogelijk niet bestand zijn tegen hoge temperaturen. Gebruik hittebestendige bekers, glazen of pannen. Gebruik altijd ovenwanten of pannenlappen omdat de gevulde container erg heet wordt.

Hoe onderhoud ik de kraan?

Reinig met een zachte doek; vermijd schurende schoonmaakmiddelen. Ontkalk de kraanuitloop jaarlijks als de waterhardheid hoger is dan 12°dH. Als het debiet onder 2,2 L/min daalt, reinig of vervang dan de mousseur.

Wat is de garantie?

Standaard 2 jaar garantie op onderdelen, verlengbaar tot 5 jaar als u het product binnen 3 maanden na aankoop online registreert. De titanium binnentank heeft een levenslange corrosiegarantie. Arbeids-, uitservice- en verzendkosten zijn uitgesloten.

Wat als de waterhardheid hoog is?

Bij een waterhardheid boven 12°dH gebruik een HotSpot Titanium filter met waterontharder. Boven 14°dH is een waterontharder met ionenwisselaar vereist om de garantie te behouden.

Kan ik de kraan zelf installeren?

Installatie moet worden uitgevoerd door een gekwalificeerde specialist om veiligheid en naleving van lokale voorschriften te garanderen. Onjuiste installatie kan de garantie ongeldig maken en gevaren veroorzaken.

Wat moet ik doen als de kraan niet goed werkt?

Raadpleeg de storings tabel van de boilerhandleiding. Als het niet is opgelost, trek de stekker eruit en bel uw installateur. Probeer geen zelfreparatie; ongeautoriseerde reparatie maakt de garantie ongeldig.

Hoe vervang ik de mousseur?

Draai de moer bij de kraanuitloop los (gebruik een doek voor grip). Vervang de mousseur of was hem schoon. Monteer in omgekeerde volgorde. Een verminderd debiet (onder 2,2 L/min) geeft aan dat reiniging of vervanging nodig is.

GEBRUIKSAANWIJZING Adrianna INVENTUM

Met de aanschaf van de HotSpot Titanium 3-in-1 kraan verschaft u zich een veilig en vertrouwd kwaliteitsproduct. Deze kookkraan levert, in combinatie met een HotSpot Titanium 4-of 8 liter, uit voorraad kokendwater van een constante temperatuur en koud en warm tapwater zoals iedere keukenmengkraan. Het IntelliProtect® systeem zorgt voor de veiligheid.

Conformiteitsverklaring

Inventum Technologies B.V. is een ISO 9001-gecertificeerde onderneming.

Inventum Technologies B.V. verklaart dat de aan de voorzijde vermelde kraan in overeenstemming is met:

• Laagspanningsrichtlijn 2006/95/EC
• EMC-richtlijn 2004/108/EC

Geharmoniseerde normen:

EN 60335-1

EN 60335-2-21

EN 50082-1

Houten, 10 oktober 2016

Conformiteitsverklaring 2

1 Gebruik van de handleiding 3

1.1 Toepassing 3
1.2 Garantie 3
1.3 Aansprakelijkheid 3

2 Leveringsomvang 4

2.1 Inhoud verpakking kraan 4

3 Bediening 4

4 Onderhoud 5

4.1 Schoonmaken 5
4.2 De kraan 5

5 Storing 5

6 Einde levensduur 5

INSTALLATIEHANDLEIDING

7 Installatie 7

stap 1 t/m 9 7

Afbeeldingen gebruikershandleiding

Fig. 1.1 HotSpot Titanium 3-in-1 kraan type Alessio 2
Fig. 1.2 HotSpot Titanium 3-in-1 kraan type Adrianna 2
Fig. 3.1 Indicatielampje 4
Fig. 7.1 Bevestigen kraan op aanrechtblad 6
Fig. 7.2 Aanbrengen slang op kookkraan 6
Fig. 7.3 Aanbrengen borgclip 6
Fig. 7.4 Aansluiten draad op connector boiler 6

1 Gebruik van de handleiding

Deze handleiding is bedoeld als naslagwerk voor de eindgebruiker en de installateur. Met deze handleiding is de HotSpot Titanium 3-in-1 kraan op veilige wijze te installeren. Bewaar deze handleiding zorgvuldig, u kunt hem mogelijk in de toekomst nodig hebben.

Inventum Technologies B.V. besteed de grootst mogelijke zorg aan deze handleiding. Er kunnen echter geen rechten aan worden ontleend. Inventum Technologies B.V. behoudt zich, in verband met voortdurende productinnovatie, te allen tijde het recht voor om zonder voorafgaande mededeling de specificaties te wijzigen.

1.1 Toepassing

De kraan dient te worden aangesloten op een HotSpot Titanium boiler en mag alleen in combinatie met een HotSpot Titanium boiler worden toegepast. Elk ander of verdergaand gebruik is niet conform de bestemming. Installeer en gebruik de kraan uitsluitend in perfecte conditie.

1.2 Garantie

Deze kraan is met grote zorg vervaardigd en wordt door Inventum Technologies B.V. gegarandeerd op kostenloze reparatie van alle materiaal- en/of constructiefouten.

Garantieverlening

De zorg voor de uitvoering van de garantie berust in eerste instantie bij de installateur of leverancier waar de HotSpot Titanium 3-in-1 kraan is gekocht. Raadpleeg dan ook altijd eerst uw installateur of leverancier.

Garantietermijn

• 2 jaar* garantie op de onderdelen zonder registratie;
• Na registratie op de website is de garantie-termijn 5 jaar op materiaal.

* gerekend vanaf de datum op het aankoopbewijs

Garantievoorwaarden

• Registreer het product binnen 3 maanden na aankoop.
• Bij aanspraak op garantie moet het model van de kraan vermeld worden.
• De aankoopnota met vermelding van de aankoopdatum dient overlegd te worden.

De garantie geldt alleen als:

- er materiaal- en constructiefouten zijn (e.e.a. ter beoordeling van de fabrikant);

• de kraan volgens deze installatiehandleiding is geïnstalleerd, gebruikt en onderhouden;
• de kraan constructief geen wijzigingen of aanpassingen heeft ondergaan;
• het defect geen gevolg is van eigen schuld, nalatigheid of onoordeelkundig gebruik.

Garantie-uitsluiting

• Arbeidsloon;
• Voorrijkosten;
  • Verzendkosten;
• Administratiekosten;
  • Transportschade;
• Secundaire schade zoals brandschade, bedrijfsschade, waterschade of lichamelijk letsel.
• In gebieden met een waterhardheid boven 12 °dH beveelt Inventum het gebruik van een filtersysteem met waterontharder aan. In gebieden met waarden boven de 14 °dH stelt Inventum het gebruik van een waterontharder met ionenwisselaar als garantievoorwaarde!

* dH = Duitse Hardheid

Service

Meldt u zich altijd bij uw installateur of het verkooppunt wanneer u problemen heeft met de installatie en/of de bediening van de kraan. Voor het bestellen van serviceonderdelen kunt u contact opnemen met Inventum Technologies B.V.

N.B.

Het defect van één of meerdere onderdelen rechtvaardigt in geen enkel geval de vervanging of terugzending van de volledige kraan. Alle relevante onderdelen zijn op korte termijn te verkrijgen.

1.3 Aansprakelijkheid

Inventum Technologies B.V. of uw installateur/ leverancier accepteert geen aansprakelijkheid voor schade of lichamelijk letsel van welke aard dan ook ontstaan door:

• het niet opvolgen van de instructies in deze handleiding;
• onvoorzichtigheid bij installatie, gebruik, onderhoud en reparatie van de kraan;
• gebruik niet conform de toepassing;
• het toepassen van onderdelen welke niet door de fabrikant zijn geleverd;
• gevolgschade door lekkage.

De HotSpot Titanium 3-in-1 kranen werken uitsluitend in combinatie met een originele HotSpot Titanium boiler. Zie de gebruikers- en installatiehandleiding van de boiler.

2 Leveringsomvang

2.1 Inhoud verpakking kraan

Naast uw HotSpot Titanium boiler beschikt u ook over een HotSpot Titanium 3-in-1 kraan in een aparte verpakking. Deze omvat het volgende:

1) Een HotSpot Titanium 3-in-1 kraan met gemonteerde slangen en besturingskabel.
2) Een onderlegring, met O-ring.
3) Een stalen drukring met rubber pakking.
4) Twee moeren voor de montage kraan.
5) Een gebruikers- en installatiehandleiding kraan.

Om gevaarlijke situaties te voorkomen dienen zowel de HotSpot Titanum boiler als de HotSpot Titanium 3-in-1 kraan volgens de bijgaande installatievoorschriften* te worden geïnstalleerd door een erkend vakman.

* U vindt de installatievoorschriften achterin dit boekje (Hoofdstuk 7).

3 Bediening

De unieke HotSpot Titanium 3-in-1 kraan werkt met een elektronische bedieningstoets om het water uit de kraan te laten stromen. Middels een volkomen veilige laagspanning zorgt het IntelliProtect®-systeem voor de veiligheid. Het kraanhuis en de uitloop zullen een lage temperatuur houden, ook als u langer tapt.

Dit apparaat is niet bedoeld voor gebruik door personen (incl. kinderen) met fysieke, mentale en/of visuele beperkingen, of gebrek aan kennis en ervaring, tenzij onder begeleiding van een daartoe bevoegd persoon.

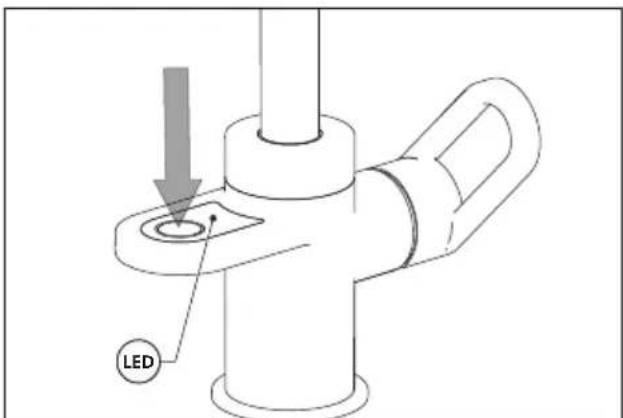

Fig. 3.1 Indicatielampje

Naast de elektronische bedieningstoets zit een indicatielampje (LED) (zie fig. 3.1). Zodra de elektronische bedieningstoets wordt bediend gaat dit lampje continu branden. Na een vertraging van 0.5 seconde opent de kraan(*) en gaat het indicatielampje knipperen.

Indien de panvuloptie is geselecteerd zal het indicatielampje na 10 seconden weer continu gaan branden, ter indicatie dat het water zal doorlopen als de knop wordt losgelaten. Af-gifte van water stopt in dit geval onmiddellijk als de druktoets weer wordt bediend.

(*) intelliProtect® niveau 1, zie voor de instelling van de beveiliging de handleiding van de boiler.

• Vermijd grote krachten en belasting van de kraanuitloop.
• In verband met verbrandingsgevaar wordt afgeraden de kraanuitloop te verstellen tijdens het tappen.
• Het verdient aanbeveling de kraanuitloop dicht boven het te vullen object te houden, dit beperkt afkoeling van het water, spetters en stoomvorming.

Gebruik geen plastic (wegwerp)-bekers om het kokende water op te vangen. Deze bekers zijn vaak niet bestand tegen de hoge temperatuur!

Als u een kop, glas of pan vult met water uit de HotSpot Titanium wordt deze in korte tijd zeer heet! Houd hier rekening mee, gebruik bescherming zoals ovenhandschoenen of pannenlappen.

U dient altijd voorzichtig te zijn met het kokende water dat uit de kraan stroomt! Verbrandingsgevaar bij direct huidcontact!

Kopjes met een holle bodem moeten voorzichtig in de straal worden gebracht, om te voorkomen dat het kokende water over de rand loopt.

Laat uw HotSpot Titanium 3-in-1 kraan jaarlijks ontkalken (Hoofdstuk 4 - Vervangen Aerator) als u in een gebied woont met hard water (hoger dan 12 °dH)

4 Onderhoud

Laat uw HotSpot Titanium 3-in-1 kraan jaar- lijks ontkalken als u in een gebied woont met hard water (hoger dan 12 °dH)

Zorg ervoor dat bij het schoonmaken of uitvoeren van onderhoud in geen enkel geval de kokend waterfunctie van de kookkraan bediend wordt!

4.1 Schoonmaken

Zowel de behuizing van de boiler als de kraan is met een zachte doek eenvoudig te reinigen. Gebruik geen agressieve of schurende schoonmaakmiddelen.

4.2 De kraan

Afhankelijk van het gebruik en de hardheid van het water zal in de uitloop van de kraan kalkaanslag kunnen ontstaan. Indien de water-afgifte minder wordt dan 2,2 liter per minuut, dient u de uitloop te reinigen of de perlator te vervangen. Deze perlators zijn verkrijgbaar bij Inventum Technologies B.V. Vervangen gaat eenvoudig:

Vervangen kraan cartridge

1. Sluit de watertoevoer af;
2. Verwijder het kleine dopje onder op de bedieningshendel;
3. Schroef de stelschroef in de bedieningshendel los en neem deze weg;
4. Draai de borgmoer los;
5. Neem de cartridge uit en vervang deze voor de nieuwe;
6. Plaats alle onderdelen terug door bovenstaande punten in omgekeerde volgorde uit te voeren.
7. Zet de watertoevoer aan en controleer op lekkages.

Vervangen aerator ivm verkalking en/of vervuiling

1. Schroef (eventueel met een doek voor meer grip) de moer van de kraanuitloop los;
2. Vervang de perlator of spoel deze grondig schoon;
3. Plaats alles terug in omgekeerde volgorde en controleer de aanwezigheid van de pakking.

5 Storing

De HotSpot Titanium 3-in-1 kraan is een Nederlands kwaliteitsproduct, ontwikkeld op basis van jarenlange ervaring en gebouwd met eersteklas materialen. Indien zich onverhoopt toch een storing voordoet, kunt u deze oplossen aan de hand van de tabel.* Als de voorgeschreven handeling niet het gewenste effect heeft, trek dan de stekker uit het stopcontact en waarschuw uw installateur. Noteer eerst productnaam, typenummer en serienummer van uw HotSpot Titanium boiler. Deze informatie vindt u aan de achterzijde van het apparaat.

* in de gebruikers- en installatiehandleiding van de boiler.

Uw HotSpot Titanium 3-in-1 kraan mag alleen door de erkende vakman worden gerepareerd. Zelf repareren kan tot gevaarlijke situaties leiden! Bij reparatie door onbevoegden vervalt de garantie!

Indien het netsnoer beschadigd is dient dit uitsluitend door de technische storingsdienst van Inventum vervangen te worden om gevaarlijke situaties te vermijden.

6 Einde levensduur

De HotSpot Titanium 3-in-1 kraan bevat geen giftige of schadelijke stoffen en kan worden aangeboden bij uw plaatselijke afvalverwerker.

Ook de verpakkingsmaterialen zijn geheel recyclebaar.

7 Installatie

Bij de installatie dient in acht te worden genomen:

• Installeer de boiler volgens de installatiehandleiding die bij de boiler is geleverd;
  • Leidingdruk: 1 - 5 bar;
  • Maximum warmwatertemperatuur: 80 °C

• Bij een leidingdruk hoger dan 5 bar wordt een druk-reduceertoestel aangeraden om een goede werking te garanderen;

• Boor een gat in het aanrechtblad op de gewenste plek van maximaal ∅35 mm;

• Schuif de kraan met de slangen van boven naar beneden door het aanrechtblad. De vlakke zitting is optioneel. De O-ring moet tussen het aanrechtblad en de kraan ge-monteerd worden. Voorkom dat er onderdelen tussen de zitting van de kraan en het aanrechtblad geklemd worden;
• Draai de twee losse draadeinden van onderaf minimaal 5 slagen in het huis van de kraan Voorkom dat het schroefdraad beschadigd;
• Schuif de U-vormige rubberen pakking en vlakke stalen plaat samen met de moer over de draadeinden;

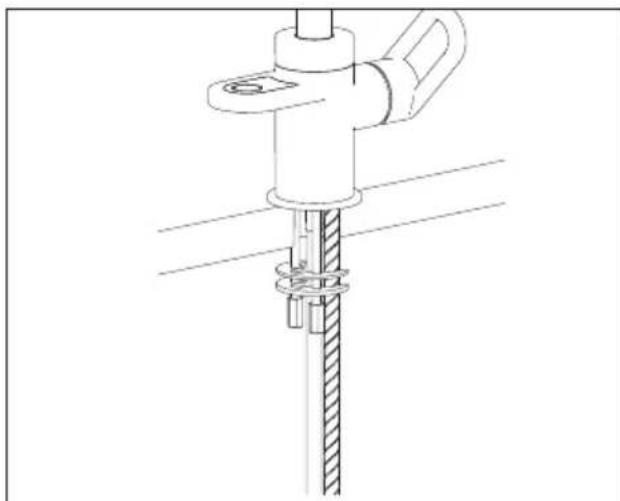

Fig. 7.1 Bevestigen kraan op aanrechtblad

1. Plaats de moeren over de draadeinden en draai deze onder het aanrechtblad met bijgeleverde pijpsleutel strak aan;

2. Sluit de warm- en koudwaterslang (te herkennen aan de kleurcodering op de slang) aan op het leidingnetwerk. Optioneel kan de warmwater aansluiting op de warmwaterslang van de combiboiler worden aangesloten. De warm-en koudwaterslangen zijn te herkennen aan de kleurcodering op de slang. Hierbij is rood voor de warmwater aansluiting en blauw voor de koudwaterleiding. Verwijder dan de dop van de rode warmwater slang met geschikt gereedschap.

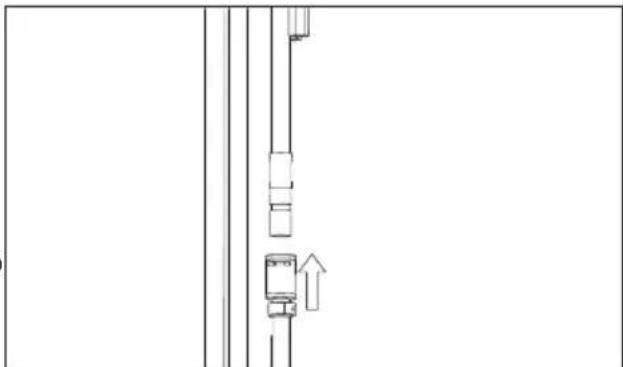

3. Schuif de koppeling aan de rode slang die uit de boiler komt over de 3-in-1 kraan aansluiting tot deze niet verder kan;

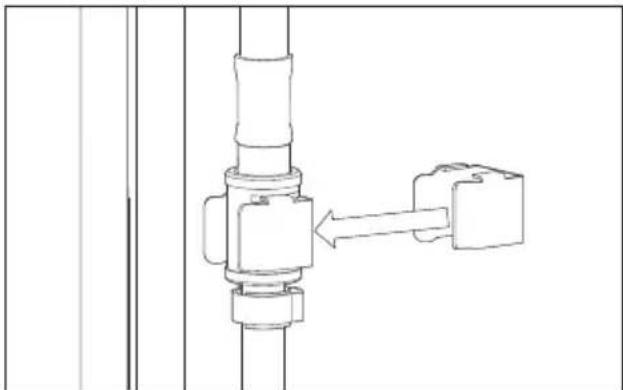

1. Borg de koppeling met de bij de boiler meegeleverde metalen borgclip. Let op, de clip moet netjes om het koppelingshuis klikken. Controleer of de verbinding goed is gemaakt door zachtjes aan de slang te trekken;

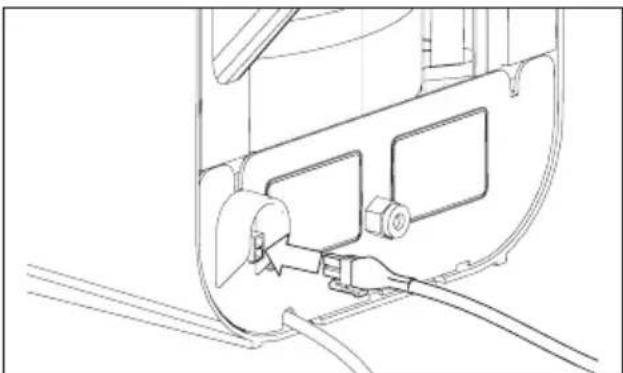

1. Sluit de draad die uit de HotSpot Titanium 3-in-1 kraan komt aan op de connector aan de achterzijde van de boiler (haakje naar beneden) (zie fig 7.4).

Fig. 7.4 Aansluiten draad op connector boiler

Lees verdere details in de installatie- en gebruikershandleiding van de HotSpot Titanium boiler.

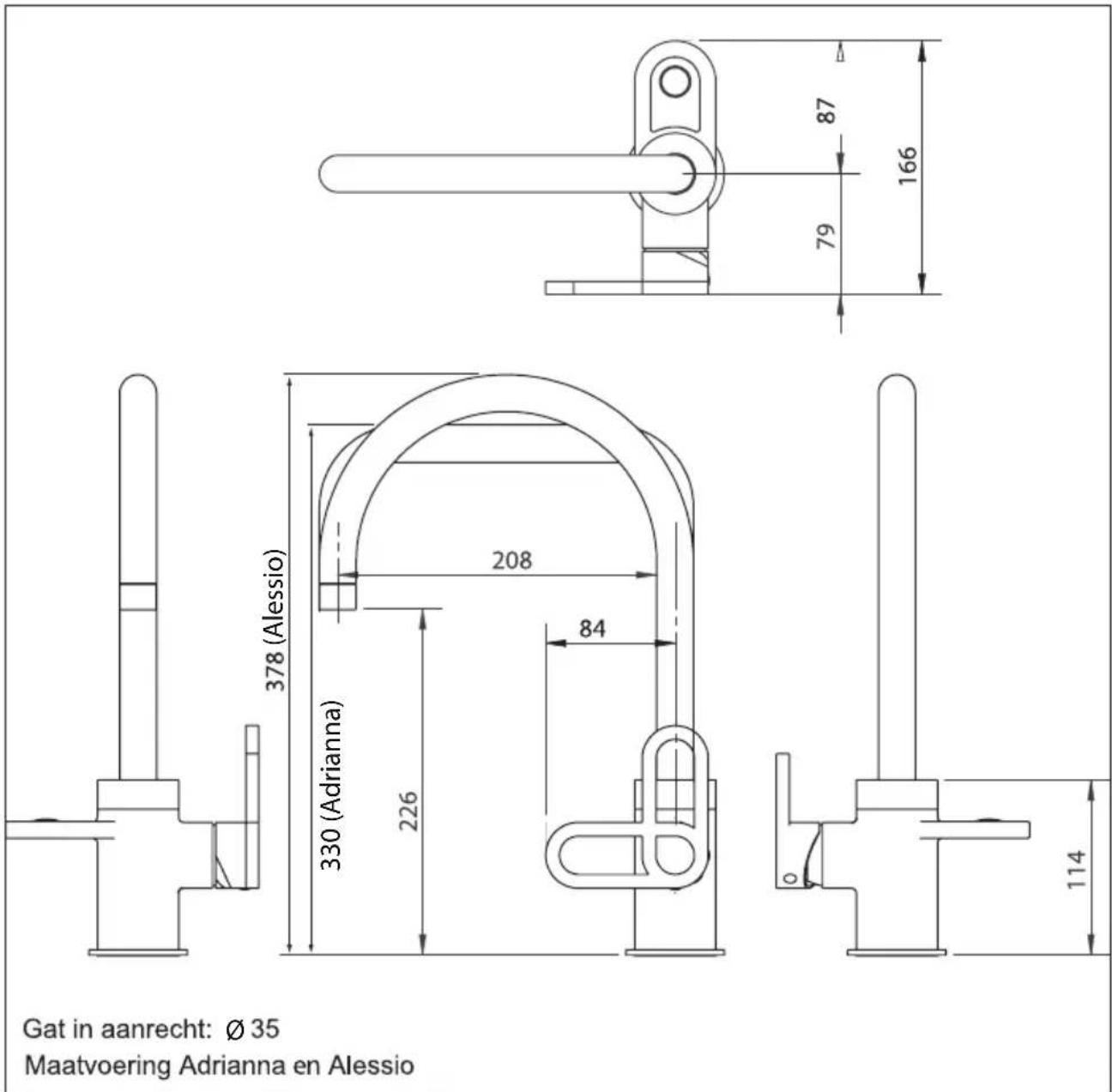

Maatvoering

Fig. 8 Maatvoering 3-in-1 kraan

Installed by:

Installiert von:

Geïnstalleerd door:

Inventum Technologies B.V.

Tel.: [phone]

Postbus 275, 3990 GB Houten

Fax: [phone]
