Producttype	Hometrainer (stationair)
Merk	Joy Sport
Model	CT-6000
Afmetingen (ongeveer)	100 cm (L) x 50 cm (B) x 120 cm (H)
Gewicht (ongeveer)	35 kg
Stroomvoorziening	2 x AA-batterijen (voor computer)
Computerdisplay	LCD-scherm met tijd, snelheid, afstand, calorieën, pols, lichaamsvet, BMI, BMR
Functies	Scan, tellen op/af, polsherstel, lichaamsvetmeting, streefhartslag
Weerstandssysteem	Handmatige weerstandsknop
Hartslagmeting	Handpulssensoren (optionele borstband)
Pedalen	Verstelbaar met teenbanden
Transportwielen	Ja, 2 aan de voorste stabilisator
Framemateriaal	Staal
Onderhoud	Reinigen met milde zeep en water; periodiek bouten opnieuw aandraaien
Veiligheidsmaatregelen	Houd kinderen/huisdieren weg; monteer op vlakke vloer; gebruik geen schurende reinigingsmiddelen
Beschikbaarheid reserveonderdelen	Raadpleeg de onderdelenlijst; neem contact op met Joy Sport voor vervangingen
Garantie	12 maanden op productiefouten

Veelgestelde vragen - CT-6000 Joy Sport

Hoe monteer ik de CT-6000 hometrainer?

Montage-instructies staan in de handleiding. Belangrijke stappen zijn het bevestigen van de stabilisatoren, pedalen, meterpaal, zwaaiarmen, handsteun en computer. Gebruik de meegeleverde gereedschappen (T- en L-vormige sleutels). Zorg ervoor dat alle bouten na montage zijn aangedraaid.

Welke batterijen heeft de computer nodig?

De computer gebruikt 2 AA (UM-3) batterijen. Plaats ze in het batterijvak aan de achterkant van de monitor.

Hoe meet ik mijn hartslag?

Plaats uw handpalmen op de handpulssensoren. De computer toont na enkele seconden uw hartslag in BPM. U kunt ook een optionele borstband gebruiken (niet inbegrepen).

Hoe stel ik een doeltijd of -afstand in?

Druk op ENTER om de functie te selecteren (TIJD, AFSTAND, CAL), druk dan op OMHOOG/OMLAAG om de gewenste waarde in te stellen. De monitor telt af vanaf die waarde en geeft een alarm wanneer deze is bereikt.

Wat doet de SCAN-functie?

SCAN doorloopt automatisch tijd, snelheid, afstand, calorieën en pols, en toont elk gedurende 5 seconden.

Hoe reinig en onderhoud ik de fiets?

Reinig het frame en de bekleding met milde zeep en water. Gebruik nooit schurende reinigingsmiddelen. Draai periodiek alle bouten, schroeven en borgmoeren opnieuw aan.

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht staat niet in de handleiding. Wij adviseren een maximum van 120 kg voor veilig gebruik.

Hoe pas ik de weerstand aan?

Draai aan de weerstandsknop op het hoofdframe om de pedaalweerstand te verhogen of te verlagen.

Waarom gaat mijn computer niet aan?

Zorg ervoor dat de batterijen correct zijn geplaatst en goed contact maken. Als het display leeg is, verwijder dan de batterijen gedurende 15 seconden en plaats ze terug. De monitor schakelt ook uit na 4 minuten inactiviteit.

Waar kan ik vervangingsonderdelen krijgen?

Neem contact op met Joy Sport of uw lokale dealer met het onderdeelnummer uit de onderdelenlijst in de handleiding. De garantie dekt productiefouten gedurende 12 maanden.

GEBRUIKSAANWIJZING CT-6000 Joy Sport

Gelieve deze handleiding te lezen voor het monteren van uw CT-6000. Bewaart u deze handleiding goed voor eventuele bijbestellingen van onderdelen.

Joy Sport Importeur

Fitness-Import

Timmermannsweg 46

Wij feliciteren u met de aankoop van dit JOY SPORT product.

Tevens wensen wij u veel sportplezier toe met uw goede keuze.

Volg aandachtig de montage handleiding.

Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY SPORT product die door een gemachtigd JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op eventuele garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Tevens bestaat de mogelijkheid om contact op te nemen met de officiële JOY SPORT importeur.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, incidenteel noch gerelateerd ten gevolge van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

A.u.b. recycle het materiaal wat U niet meer nodig heeft.

Recycle alle materialen op de juiste plaats.

Beneden ziet u een afbeelding met het gereedschap dat u nodig heeft om de CT-600 in elkaar te zetten. Neemt u even de tijd om de onderdelen die u gaat gebruiken te bekijken!

Alle onderdelen zijn verpakt in een plastic zak. (Zie de afbeelding beneden): (16) M10* 92

Bout, 4 Stuks; (11) M10 Gebogen ring, 4 Stuks; (17) M8 Gebogen ring, 4 Stuks; (18) M10

Borgmoer ,4 Stuks ; (21) M4* 10 Ronde bout, 4 Stuks;(31) M10 Platte ring, 4 Stuks; (32) M8

Het binnensysteem is al samengesteld. U hoeft slechts de buitenkant in elkaar te zetten.

Een zak onderdelen met montage gereedschap is ingesloten in de verpakking.

Een vlakke ondergrond is vereist om de CT-6000 in elkaar te zetten.

Let op dat er geen scherpe voorwerpen zich in de nabijheid van het toestel bevinden.

2.- Achter stabilisator (Afbeelding.1)

- Gebruik twee M10* 92 bouten (16) plaats deze door de achter stabilisator (2) en door het hoofdframe (1) doe een gebogen ring om de bout(11) en zet de achter stabilisator vast met een M10 borgmoer (18).

3.- Voor stabilisator (Afbeelding.2)

- Gebruik twee M10* 92 bouten (16) Plaats deze door de voor stabilisator (3) en door het hoofdframe (1) doe een gebogen ring op de bout(11) en zet de voor stabilisator vast met een M10 borgmoer (18).

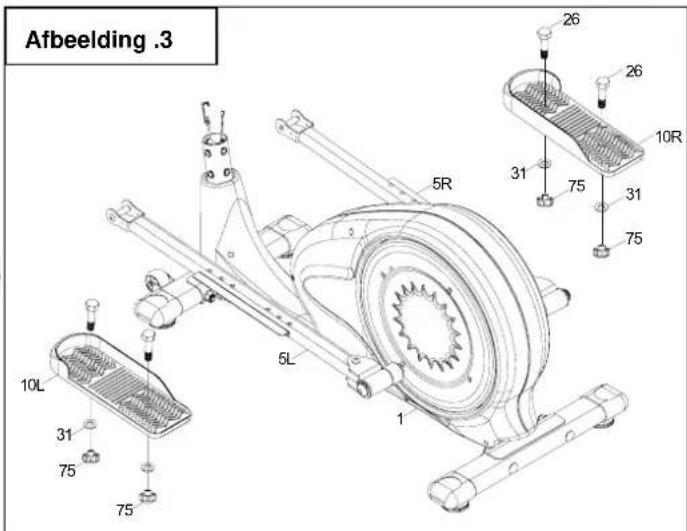

4.- Voetpedaal (Afbeelding.3)

- Maak het rechter voetpedaal (10R) op de pedaalarm (5R) en zet er twee M10* 40 bouten in (26). Gebruik twee M10 platte ringen (31) en twee pedaalknoppen (75) om de voetpedaal vast te zetten.

- Maak het linker voetpedaal (10L) op de pedaalarm (5L) en zet er twee M10* 40 bouten in (26)Gebruik twee M10 platte ringen (31) en twee pedaalknoppen (75) om de voetpedaal vast te zetten.

5. - Stuurkolom(Afbeelding.4)

• Alvorens u de stuurkolom monteert let er goed op dat de weerstandknop op de laagste stand staat, dus dat de kabel op zijn langst is.
• Demonteer de twee M8* 70 inbus bouten (13), twee M8 borgmoeren (32), zes M8 veerringen (23), zes M8 gebogen ringen (17) en vier M8* 20 inbus bouten (19).
• Houd de stuurkolom (4) dicht bij het aansluitpunt van het hoofdframe.

Maak de kabel van de weerstandknop (76) vast aan de onderste weerstandkabel (89); maak de bovenste kabel voor de sensor (94) vast aan de onderste kabel voor de sensor (90).

- Plaats de stuurkolom in het hoofdframe en gebruik de gedemonteerde onderdelen om de stuurkolom in het hoofdframe vast te zetten.

6. – Onderste zwenkarm (Afbeelding.5)

• Demonteer met de inbussleutel de twee M6* 20 bouten(27), twee M6* 12 bouten (28) en de twee onderste zwenkarm asjes (74) die al voorgemonteerd zitten aan de pedaalarmen (5L/5R).
• Monteer het onderste zwenkarm asje (74) in het gat van de onderste zwenkarm (6).
• Monteer de onderste zwenkarm (6L) tussen de U-Vorm van de pedaalarm. Gebruik nu alle gedemonteerde delen weer om de zwenkarm vast te zetten.
• Gebruik M4* 10 ronde schroef (21) om de pedaalkapjes vast te zetten (37) and (38).

LET OP: VOOR DE RECHTer KANT DI ENT U DEZE HANDELING TE HERHALEN.

7. – Bovenste zwenkarm (afbeelding.6)

- Schuif de bovenste linker zwenkarm (7L) in de onderste linker zwenkarm (6L). en gebruik twee M8* 45 inbus bouten (29) en twee M8 gebogen ringen (17), en twee M8 borgmoeren om de zwenkarm vast te zetten.

LET OP: VOOR DE RECHTER ZWENKARM (7R) DI ENT U DEZE HANDELING TE HERHALEN.

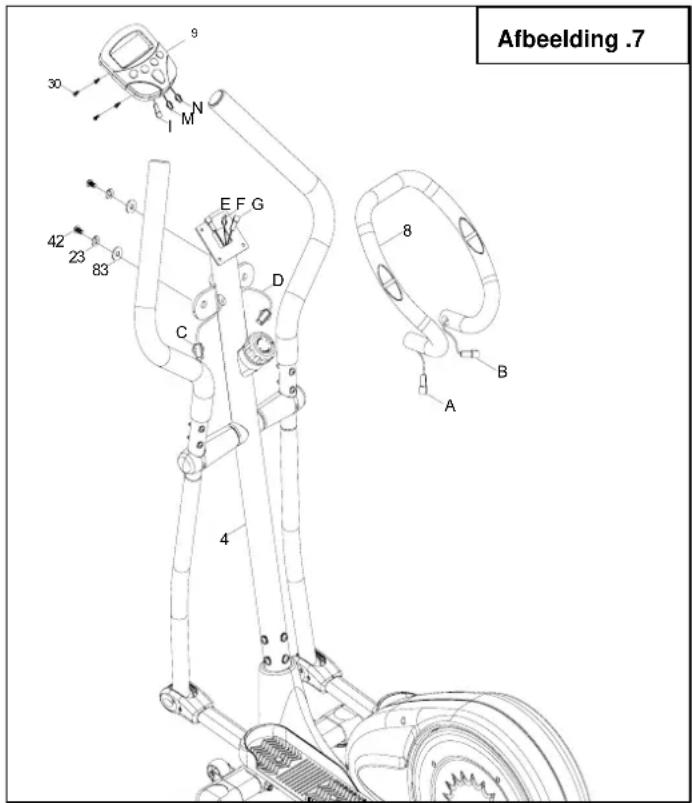

8. -Stuur en computer (Afbeelding.7)

• Demonteer de twee M8* 25 inbus bouten (42), twee M8 veerringen (23) en de twee platte ringen (83) Die zitten voorgemonteert op het stuur (8).
• Hou het stuur (8) dicht bij de stuurkolom. Sluit de kabel C aan op de kabel A en de kabel D op de kabel B.
• Plaats het stuur (8) op de stuurkolom en gebruik de gedemonteerde onderdelen om het stuur vast te zetten op de stuurkolom.
• Demonteer de vier M5* 12 boutjes (30) op de achterkant van de computer (9). Doe er 2 AA (penlite) batterijen in en sluit het dekseltje.
• Hou de computer dicht bij de stuurkolom. Sluit kabel F aan op kabel I en kabel E op kabel M en kabel G op kabel N. (Zie afbeelding.7).
• Monteer de computer nu op de stuurkolom en gebruik hiervoor de gedemonteerde onderdelen.

Onderhoud en tips.

Vanwege de hoge kwaliteit verf, die wij gebruiken in de produktie van dit produkt hoeft U slechts af en toe met een zachte doek af te stoffen of zonodig te wassen met milde zeep en water.

Gebruikt U geen schurende of bijtende schoonmaakmiddelen!

Draait U de schroeven en moeren niet overmatig vast maar controleert U regelmatig of alles vast zit!

Vermijdt U contact met schurende vloeistoffen op de computer!

Bent U voorzichtig met het gebruik van de CT-6000, vooral in de nabijheid van kinderen en huisdieren, die door de vele bewegende onderdelen gevaar kunnen oplopen!

Zorg er altijd voor dat uw CT-6000 veilig staat wanneer deze niet in gebruik is!

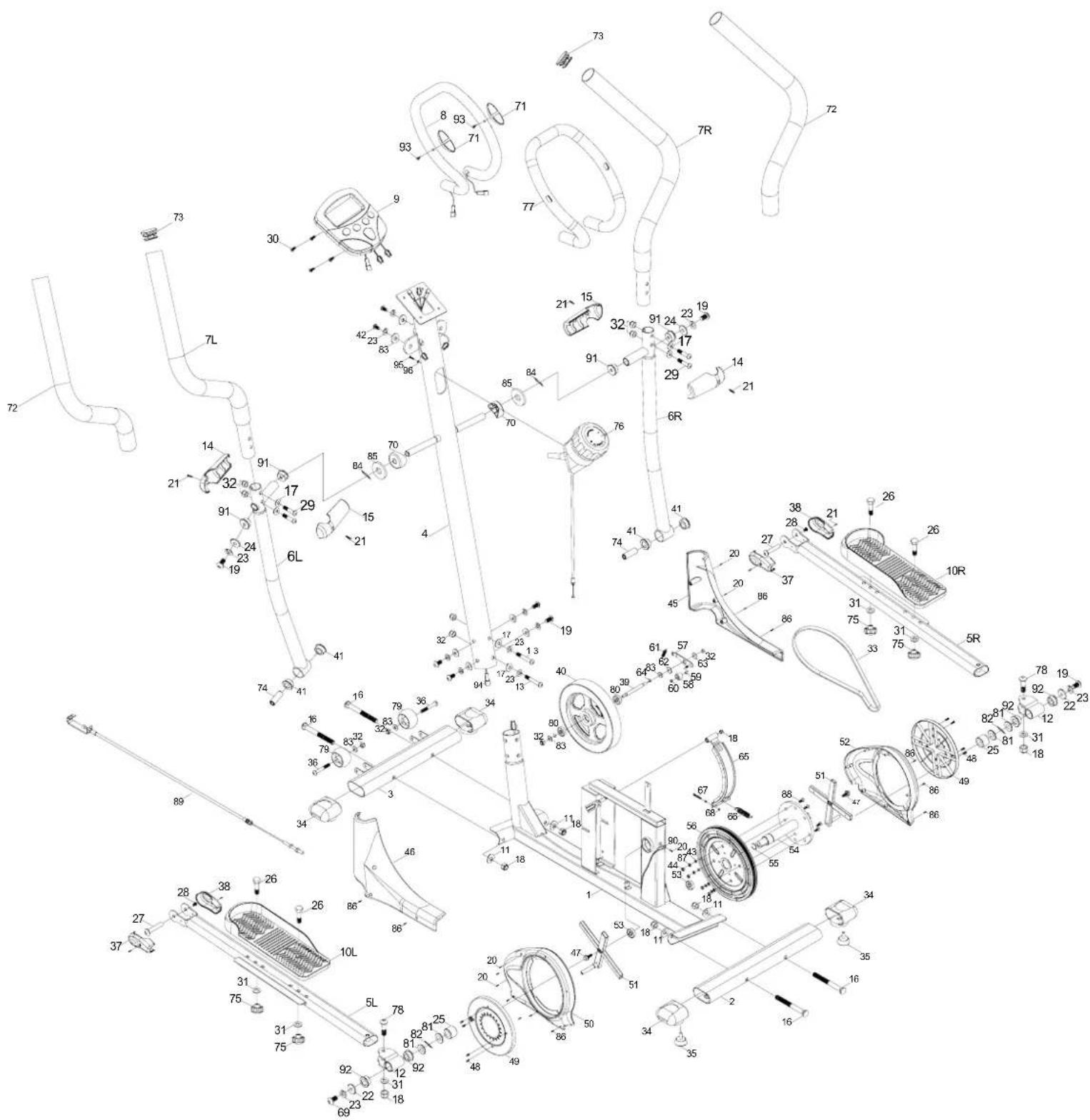

LOSSE ONDERDELEN DIAGRAM

Losse onderdelenlijst:

Nr.	NAAM EN SPECIFICATIE AANT. Nr.	NAAM	EN SPECIFICATIE AANT.
1	Hoofdframe. 1 49 Beschermka			p crack 2
2	Achter stabilisator 1 50 Linkse beschermka			p
3	Voor stabilisator	1	51 Crank (L/R)	2
4	Stuurkolom	1	52 Rechtse beschermka p	1
5	Pedaalarm(L/R)	2	53 Lager R12	2
6	Onderste zwenkarm (L/R)	2	54 Crank as	1
7	Bovenste zwenkarm (L/R)	2	55 Borgveer	1
8	Stuur	1	56 V-riem aandrijving	1
9	Computer	1 57 ad	just wheel fixer	1
10	Voetpedaal (L/R)	2	58 V-riem geleider	1
11	M10 gebogen ring	4	59 Busje voor V-riem geleider	1
12	Pedaalarm houder	2 60 M10* 6.35T Bor gmoer		1
13	M8* 70 Inbus bout	2 61 S	panveer	1
14	Zwenkarm kapje	2		g 62 Rin 1
15	Zwenkarm kapje	2		g 63 Rin 1
16	M10* 92 Bout	4	64 Bor qveer	2
17	M8 Gebogen ring	10	65 Ma gneet	1
18	M10 Borgmoer	7 66 Ma	gneet veer	1
19	M8* 20 Imbus bout	7	67 M5* 30 Bout	1
20	M4* 20 Parker	7 68 M5 Moer	2
21	M4* 10 Ronde bout	8	69 M8* 20 Inbus bout	1
22	Platte ring	2	70 Zwenkarm bus	2
23	M8 Veerring	10	71 Hand greep hartslag	2
24	Platte ring	2 72 Bovenste	zwenkarm foam 2
25	Busje	2 73 Bovenste	zwenkarm do pje	2
26	M10* 40 Bout	4	74 Onderste zwenkarm as	2
27	M6* 20 Bout	2	75 Pedaalkno p	4
28	M6* 12 Bout	2	76 Weerstandkno p	1
29	M8* 45 Inbus bout	4 77 Stuur	grip foam	1
30	M5* 12 Bout (Op de computer)	4 78 M10* 48 Inbus bout	2
31	M10 Platte ring	6	79 Transportwieltjes	2
32	M8 Borgmoer	10	80 6001 La ger	2
33	V-riem	1		g 81 4
34	Stabilisator kapje	4 82 Dunne rin g		2
35	Verstelbout	2	83 Platte rin g	6
36	M8* 52 Inbus bout	2 84 Dunne rin g		2
37	Voetpedaal kapje	2		g35 Platte2rin
38	Voetpedaal kapje	2		platte bout M4* 200
39	Vliegwiel as	1 87 M6 Veerrin g		4
40	Vliegwiel	1		88
41	Onderste zwenkarm bus	4	89 Onderste weerstand kabel	1
42	M8* 25 Inbus bout	2	90 Onderste kabel voor de sensor	1
43	M6 Ring	4 91 Bovenste	zwenkarm as 4
44	M6 Borgmoer	4 92 Pedaalarm houder bus	4
45	Beschermkap rechts voor	1 93 M4* 16 Bout		2
46	Beschermkap links voor	1 94 Bovenste	sensor kabel 1
47	5/16-18* 25 Bout	4	95 M5* 45 Bout	1
48	M6* 16 Bout	4 96 M5 Gebo	gen ring	1

COMPUTER HANDLEI DING.

Functie van de toetsen.

ENTER:

1 Selecteer deze functie om het volgende in te stellen.

Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.

1. Gebruik deze knop om van functie te veranderen.
2. Druk op deze knop om de door u gekozen waarde vast te leggen.
3. Houd deze knop 3 seconden ingedrukt om alle waardes te wissen.

PULSE RECOVERY:

Druk op deze knop om uw conditie cijfer te berekenen.

MEASURE:

Druk op deze knop om in het programma te komen om uw Lichaamsvet te berekenen. Voor u in dit programma gaat dient u eerst uw persoonlijke gegevens in de computer in te voeren.

UP:

1. Met deze knop verhoogt u de waarde van de volgende functies.
   Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.
2. Selecteer deze functie tijdens uw training om de volgende dingen in het hoofdscherm te zien.
   Scan - Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.

DOWN:

1. Met deze knop verlaagt u de waarde van de volgende functies.
   Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.
2. Selecteer deze functie tijdens uw training om de volgende dingen in het hoofdscherm te zien.
   Scan - Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.

Het plaatsen van de batterijen.

1. Plaats 2 batterijen AA (R6) 1.5V in de computer.
2. Zorg ervoor dat de batterijen correct worden geplaatst.
3. Als het scherm leeg blijft of slechts gedeeltelijk oplicht verwijder dan de batterijen en wacht 15 seconden en plaats de batterijen daarna opnieuw in de computer.
4. Wanneer u de batterijen verwijderd uit de computer zullen alle functiewaarden verloren gaan en zal de computer alle functiewaarden op nul zetten.
5. Als u uw toestel voor een langere tijd niet gebruikt dient u de batterijen uit de computer te verwijderen.

Functies en de werking van een functie.

AUTOMATISCH AAN/ UIT:

De computer springt automatisch aan wanneer u begint met oefenen of wanneer u één van de knoppen indrukt.

De computer zal 4 minuten na het beëindigen van uw oefening automatisch uit gaan. Alle waardes worden op 0 teruggezet.

Scan:

Druk op de knop UP of DOWN tot de functie scan oplicht.

De computer zal om de 5 seconden de volgende functies in het hoofdscherm tonen.

Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.

Tijd:

Druk op de knop UP of DOWN tot de functie TIME oplicht.

Nu laat de computer de tijd zien in het hoofdscherm.

Als U zelf een tijd in wilt stellen ga dan met de UP of DOWN naar de functie TIME en druk vervolgens op ENTER nu kunt U doormiddel van de UP toets de gewenste tijd instellen.

Als U niets instelt zal de computer automatisch bij 00:00 beginnen tot maximaal 99:99 Minuten. Als U zelf een tijd instelt zal de computer automatisch naar beneden tellen nadat u de tijd heeft ingesteld.

U hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met trainer.

Als U een tijd heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten horen.

Snelheid:

Druk op de knop UP of DOWN tot de computer de Speed (Snelheid) laat zien in het hoofdscherm.

Nu laat de computer de snelheid zien die u fietst.

De snelheid gaat van 0.00 tot 999.9 KM/H of Miles/H.

Afstand:

Druk op de knop UP of DOWN tot de computer de Distance (Afstand) laat zien in het hoofdscherm.

Als U zelf een Afstand in wilt stellen ga dan met de UP of DOWN naar de functie DISTANCE en druk vervolgens op ENTER.

Nu kunt U doormiddel van de UP toets de gewenste afstand instellen.

Als U niets instelt zal de computer automatisch bij 0.0 beginnen tot maximaal 999.9 KM of Miles.

Als U zelf een afstand instelt zal de computer automatisch naar beneden tellen nadat u de afstand heeft ingesteld.

U hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met trainen.

Als U een afstand heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten horen.

Calorie:

Druk op de knop UP of DOWN tot de computer de Calorie laat zien in het hoofdscherm.

Als U zelf een Calorieverbruik in wilt stellen ga dan met de UP of DOWN naar de functie CALORIE en druk vervolgens op ENTER nu kunt U doormiddel van de UP toets het gewenste calorieverbruik instellen.

Als U niets instelt zal de computer zelf bij 0.0 beginnen tot maximaal 9999 Calorieën.

Als U zelf een calorieverbruik instelt zal de computer zelf naar beneden tellen nadat u het calorieverbruik heeft ingesteld

u hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met fietsen.

Als U een calorieverbruik heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten horen.

Hartslag:

Druk op de knop UP of DOWN tot de computer de Pulse (Hartslag) laat zien in het hoofdscherm.

Als U zelf een maximale hartslag in wilt stellen ga dan met de UP of DOWN naar de functie PULSE en druk vervolgens op ENTER nu kunt U doormiddel van de UP of DOWN toets de gewenste maximale hartslag instellen.

Bereken zelf uw maximale hartslag:

De computer kan ingesteld worden van minimaal 60 hartslagen tot maximaal 220 hartslagen per minuut.

220 minus uw leeftijd is uw maximale hartslag.

60% tot 70% van uw maximale hartslag is de beste vetverbranding zone.

70% tot 90% van uw maximale hartslag is voor conditie verbetering.

Bijvoorbeeld: lemand is 40 jaar en wil trainen voor vetverbranding (afvallen).

Ideale vetverbranding voor deze persoon ligt dus tussen de 108 en 126 hartslagen per minuut.

Pakt U met de palmen van de handen beide hartslag sensoren vast en begint u met fietsen.

De computer zal een alarm geven als U boven uw maximale hartslag komt en het alarm zal pas weer stoppen als uw hartslag weer op het gewenste niveau zit.

(Optioneel)

Ook verkrijgbaar is de draadloze hartslagband van JOY SPORT.

Wanneer U deze band draagt tijdens Uw training hoeft U de handgrepen niet vast te houden.

De draadloze hartslagband zal Uw hartslag doorgeven aan de computer.

Informeer bij Uw JOY SPORT dealer naar deze hartslagband.

Pulse recovery:

Deze functie laat U het conditiecijfer zien na afloop van Uw training.

Van F1.0 tot F6.0, F1.0 betekend het beste conditiecijfer en F6.0 betekend het slechtste conditiecijfer.

Als U Uw correcte conditiecijfer wilt weten dient U direct na Uw training op de RECOVERY knop te drukken, en als U geen draadloze hartslagband draagt met Uw handpalmen de handgrepen vast te houden.

De computer zal ongeveer na 1 minuut uw conditiecijfer in het display tonen.

Als U daarna nogmaals op de knop RECOVERY drukt komt U weer terug in het hoofdmenu.

Lichaamsvet meting:

Wanneer U de monitor aanzet en/of u 6 seconden op de ENTER toets drukt zal de computer in het Lichaamsvet meting programma komen.

Alvorens U dan op de MEASURE knop drukt dient U eerst Uw persoonlijke gegevens in te voeren.

Selecteer Uw persoonlijke gegevens en druk op de UP en DOWN knop om Uw persoonlijke gegevens in te voeren.

Druk daarna op MEASURE en houd beide handen op de handgrepen. De computer zal ongeveer binnen 1 Minuut Uw lichaamsvet percentage laten zien in het display.

Uw persoonlijke gegevens zullen gewist worden als U de computer reset of als de computer zichzelf uitschakelt.

Er zijn 9 verschillende lichaamstypes die de computer U zal laten zien.

1. Ultra - sportman
2. Ideale - sportman
3. Ultraslank
4. Sportman
5. Gezond
6. Normaal
7. Overgewicht
8. Veel overgewicht
9. Zwaarlijvigheid

D
