CT-6000 - Heimtrainer Joy Sport - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer (stationär)
Marke	Joy Sport
Modell	CT-6000
Abmessungen (ca.)	100 cm (L) x 50 cm (B) x 120 cm (H)
Gewicht (ca.)	35 kg
Stromversorgung	2 x AA-Batterien (für den Computer)
Computeranzeige	LCD-Bildschirm mit Anzeige von Zeit, Geschwindigkeit, Entfernung, Kalorien, Puls, Körperfett, BMI, BMR
Funktionen	Scan, Count up/down, Pulserholung, Körperfettmessung, Zielherzfrequenz
Widerstandssystem	Manueller Einstellknopf
Herzfrequenzüberwachung	Handpulssensoren (optionaler Brustgurt)
Pedale	Verstellbar mit Riemen
Transporträder	Ja, 2 am vorderen Stabilisator
Rahmenmaterial	Stahl
Wartung	Mit milder Seife und Wasser reinigen; regelmäßig Schrauben nachziehen
Sicherheitshinweise	Kinder/Haustiere fernhalten; auf ebenem Boden montieren; keine Scheuermittel verwenden
Ersatzteilverfügbarkeit	Siehe Teileliste; wenden Sie sich für Ersatz an Joy Sport
Garantie	12 Monate auf Herstellungsfehler

Häufig gestellte Fragen - CT-6000 Joy Sport

Wie montiere ich das CT-6000 Heimtrainer?

Die Montageanleitung finden Sie im Handbuch. Zu den wichtigsten Schritten gehören das Anbringen der Stabilisatoren, Pedale, des Meterstabs, der Schwingarme, des Handgriffs und des Computers. Verwenden Sie die beiliegenden Werkzeuge (T- und L-Schlüssel). Stellen Sie sicher, dass alle Schrauben nach der Montage festgezogen sind.

Welche Batterien benötigt der Computer?

Der Computer verwendet 2 AA-Batterien (UM-3). Setzen Sie diese in das Batteriefach auf der Rückseite des Monitors ein.

Wie messe ich meine Herzfrequenz?

Legen Sie Ihre Handflächen auf die Handpulssensoren. Nach einigen Sekunden zeigt der Computer Ihre Herzfrequenz in BPM an. Sie können auch einen optionalen Brustgurt verwenden (nicht im Lieferumfang enthalten).

Wie stelle ich eine Zielzeit oder -entfernung ein?

Drücken Sie ENTER, um die Funktion (TIME, DIST, CAL) auszuwählen, und drücken Sie dann UP/DOWN, um den gewünschten Wert einzustellen. Der Monitor zählt von diesem Wert herunter und meldet sich, wenn er erreicht ist.

Was macht die SCAN-Funktion?

SCAN durchläuft automatisch Zeit, Geschwindigkeit, Entfernung, Kalorien und Puls und zeigt jeden Wert für 5 Sekunden an.

Wie reinige und warte ich das Fahrrad?

Reinigen Sie Rahmen und Polster mit milder Seife und Wasser. Verwenden Sie niemals Scheuermittel. Ziehen Sie regelmäßig alle Schrauben, Bolzen und Sicherungsmuttern nach.

Was ist das maximale Benutzergewicht?

Das maximale Benutzergewicht ist im Handbuch nicht angegeben. Wir empfehlen für eine sichere Nutzung maximal 120 kg.

Wie stelle ich den Widerstand ein?

Drehen Sie den Widerstandsknopf am Hauptrahmen, um den Pedalwiderstand zu erhöhen oder zu verringern.

Warum schaltet sich mein Computer nicht ein?

Stellen Sie sicher, dass die Batterien richtig eingelegt sind und guten Kontakt haben. Wenn das Display leer bleibt, entfernen Sie die Batterien für 15 Sekunden und legen Sie sie wieder ein. Der Monitor schaltet sich nach 4 Minuten Inaktivität aus.

Wo bekomme ich Ersatzteile?

Wenden Sie sich mit der Teilenummer aus der Teileliste im Handbuch an Joy Sport oder Ihren örtlichen Händler. Die Garantie deckt Herstellungsfehler für 12 Monate ab.

BEDIENUNGSANLEITUNG CT-6000 Joy Sport

Gebraucher Anleitung

Joy Sport ®

CT-6000

Lesen Sie bitte diese Anleitung vor dem Zusammenbauen.

Bewahren Sie die Anleitung gut auf.

Joy Sport Importeur

Fitness-Import

Timmermannsweg 46

Wir gratulieren Sie zum Kauf dieses JOY SPORT Produktes.

Wir wünschen Ihnen weiter viel Sportvergnügen mit diesem Gerät.

Folgen Sie sorgfältig die Montage Anweisung.

Haben Sie dennoch Fragen, helfen wir Sie gerne weiter

Garantie,

Der Garantietermin dauert 12 Monate und gilt für jeden Fabrikagefehler des

JOY SPORT Artikels, die vom offiziellen JOY SPORT Wiederverkäufer verkauft wurde.

Beim Garantieanspruch bietet JOY SPORT die Möglichkeit das defekte Gerät

zu reparieren oder das defekte Teil zu ersetzen.

Die Transportkosten von und ab unsere Reparaturwerkstatt werden von Garantie ausgeschlossen.

Die Kosten sind für den Besitzer des Gerätes

Wenden Sie sich im Falle von Garantieanspruch an den Verkäufer wo Sie das Gerät gekauft haben.

Der Händler wird Ihnen weiter helfen.

Auch ist es möglich sich direkt mit dem JOY SPORT Importeur in Verbindung zu setzen.

Garantie Ausschluss:

Keine Garantie gibt es: bei normalem Schleiss, die Folgen von falsche Benutzung,

oder Beschädigung, und Defekte die an extreme Umstände zuzuschreiben sind.

Keine Garantie gibt es wenn die Originalkonstruktion geändert wurde, oder keine Original JOY

SPORT Teile bei der Reparatur ausgetäuscht wurden.

Der Fabrikant ist nicht verantwortlich für Beschädigung, Verlust und Kosten entstanden beim Gebrauch des Gerätes

Fitness-Import

Timmermannsweg 46

1. Verpackung Wiederverwertung.

Sehen sie zu auf eine richtige wiederverwertung von Verpackung und andere Teile.

Untenstehend sehen Sie die Werkzeuge zur Verwendung des Zusammenbauen.

Sehen sie sich die Werkzeuge gut an. Es kann Ihnen beim zusammenbauen gut nützlich sein. Alles wird in einem PET Beutel beigepackt. (Siehe Abbildung)

(16) M10* 92 Bolzen, 4* ; (11) M10 Ring, 4* ; (17) M8 Ring, 4* ; (18) M10 Mutter, 4* ;
(21) M4* 10 Bolzen, 4 * ; (31) M10 Ring, 4 * ; (32) M8 Mutter, 4 * ; (26) M10* 40 Bolzen, 4 * ;
(29) M* 45 Inbuss Bolzen, 4 * ; Multifunktionsschlüssel, 1 * ; Inbuss Schlüssel, 1 *.

Übersicht der vorkommenden Teile.

Sie erhalten den Artikel mit dem inneren Teil schon Fabrikmontiert. Sie brauchen nur die außen Teile zusammenzubauen. In jedem Karton sind Werkzeuge im Plastik Beutel beigefügt.

Montieren Sie das Gerät auf ebenem Untergrund.

Achten Sie darauf dass sich innerhalb von 1,5 Meter rundum das Gerät keine scharfen Objekte befinden.

2. Hinterer Stabilisator (Abbildung 1)

- Führen Sie die Tragschraube M10* 92 (16) durch den hinteren Stabilisator (2) und den Hauptrahmen (1). Benutzen Sie die M10 Mutter (18) und den M10 Dichtungsring (11) um alles zusammenzufügen.

3. Frontstabilisator (Abbildung 2)

- Führen Sie die Tragschraube M10*92 (16) durch den Frontstabilisator (3) und den Hauptrahmen (1). Benutzen Sie die M10 Mutter (18) und den M10 Dichtungsring (11) um alles zusammenzufügen

4. Fusspedal (Abbildung 3)

- Befestigen Sie das rechte Pedal (10R) am rechten Pedalarm (5R). Benutzen Sie die zwei M10* 40 Bolzen (26) die zwei M10 Ringe (31) und zwei Pedalknöpfe (75) um den Fusspedal zu verriegeln.

- Befestigen Sie das linke Pedal (10L) am linken Pedalarm (5L). Benutzen Sie die zwei M10* 40 Bolzen (26) die zwei M10 Ringe (31) und zwei Pedalknöpfe (75) um den Fusspedal fest zu setzen.

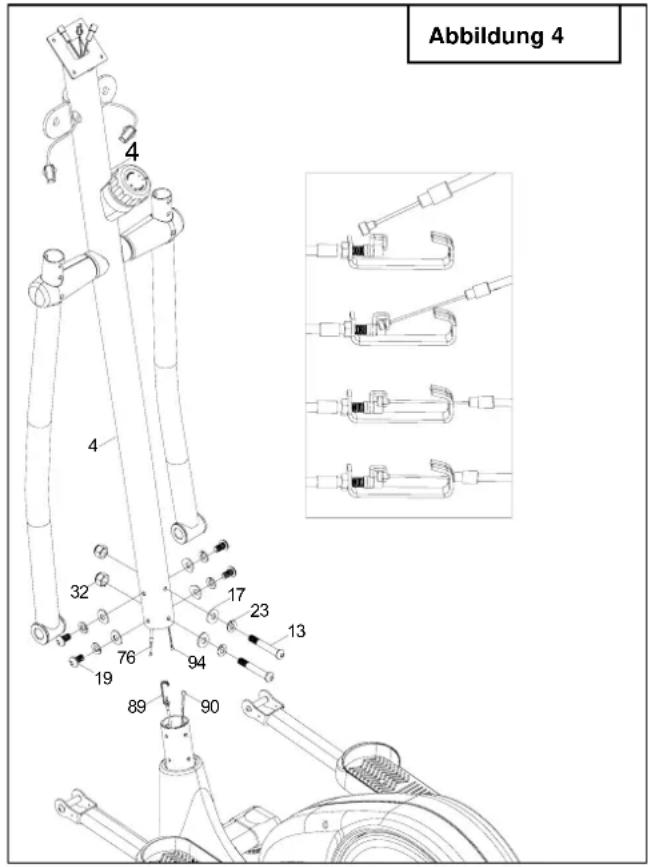

5. Anzeigepfosten (Abbildung 4)

• Bevor Sie den Anzeigepfosten montieren, kontrollieren Sie das der TCD sich in die niedrigste Position befindet, so das das obere TCD Segmentkabel am längsten ist
• Entfernen Sie die zwei M8*70 Inbuss Bolzen (13), zwei M8 Federringe (23), sechs M8 Bogenringe (17) und vier M8*20 Inbuss Bolzen (19).
• Halten Sie den Anzeigepfosten (4) nah am Hauptrahmen.
• Verbinden Sie das obere Widerstandsregelteil (76) an den unterem Widerstandsregelteil (89); verbinden Sie den oberen Sensorkabelanschluss (94) mit den unterem Sensorkabelanschluss (90).
• Schließlich montieren Sie den Anzeigepfosten in den unteren Anzeigepfosten und benutzen Sie die entfernte Teile wieder um alles am Hauptrahmen zu verriegeln.

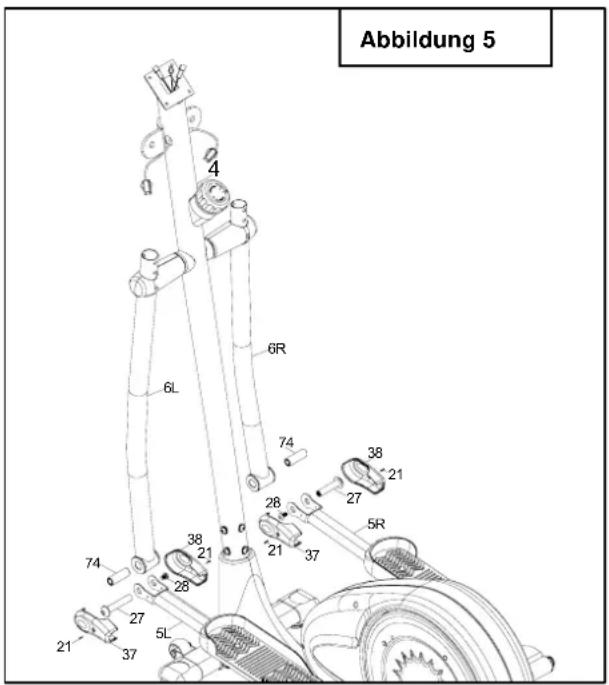

6. Unterer Schwankarm (Abbildung 5)

• Entfernen Sie mit dem Inbusschlüssel die zwei M6* 20 Bolzen (27), zwei M6* 12 Bolzen (28) und die zwei untere Schwankarmwellen (74) die schon an die Pedalarme (5L/5R) vormontiert sind.
• Montiere die untere Schwankarmwelle (74) in das Loch im unteren Schwankarm (6).
• Montiere den unteren Schwankarm(6L) zwischen das U-Gelenk am Pedalarm. Benutzen Sie die entfernte Teile wieder um den Schwankarm wieder fest zu setzen.
• Benutzen Sie die M4* 10 Schrauben(21) um die Pedalkappen (37) und (38) fest zu setzen.

Achtung:

Wiederholen Sie diese Handlung für die andere Seite.

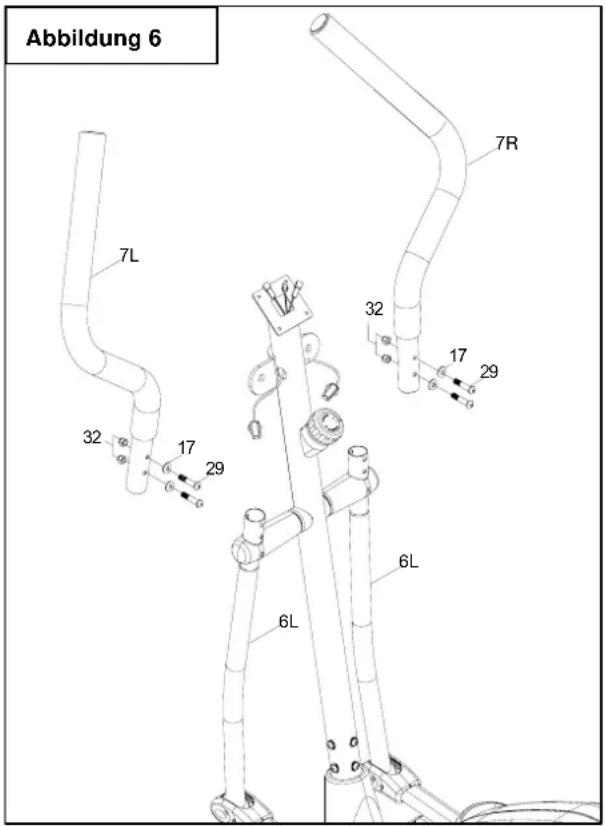

7. Oberer Schwankarm (Abbildung 6)

- Schieben Sie den oberen linken Schwankarm (7L) in den Unteren linken Schwankarm (6L). Benutzen Sie die zwei M8* 45 Inbus Bolzen (29), die zwei M8 Bogenringe (17) und die zwei M8 Mutter (32) um den Schwankarm fest zu setzen.

Achtung:

Wiederholen Sie diese Handlung für die andere Seite.

8. Anzeigepfosten (Abbildung 7)

• Entfernen Sie die zwei M8*25 Imbus Bolzen (42), zwei M8 Federringe (23) und die zwei Ringe (83) die vormontiert sind am Handgriff (8).
• Halten Sie den Handgriff nah am Anzeigepfosten (8). Verbinden Sie Kabel C an Kabel A, und Kabel D an Kabel B.
• Montieren Sie Handgriff (8) am Anzeigepfosten und benutzen Sie die entfernten Teile um den Griff am Anzeigepfosten fest zu setzen.
• Entfernen Sie die vier M5*12 Bolzen (30) an der Hinterseite des Komputers (9).

Montieren Sie zwei AA Batterien (Penlite) und schliessen Sie die Abdeckung.

- Halten Sie den Komputer nah am Anzeigepfosten.

Verbinden Sie Kabel F an Kabel I und Kabel E an Kabel M, und Kabel G an Kabel N. (Abb. 7)

- Montieren Sie den Komputer am Anzeigepfosten und benutzen Sie die entfernten Teile.

Wartung und Anmerkungen.

Wegen der hohen Qualität der Lackierung und Polsterung die wir für das Gerät verwenden, muss der Rahmen und der Polsterung nur frei gehalten werden vom Schmutz und Staub, in dem Sie das Gerät gelegentlich mit milder Seife und Wasser waschen.

Benutzen Sie niemals abschleifende oder starke Reinigungsmittel. Ziehen Sie die Schraubbolzen, Schrauben und Kontermuttern nicht fest, bis alle im Platz sind, ausgenommen wo gemerkt.

Kontrollieren Sie regelmäßig ob alle Schraubbolzen, Schrauben und Kontermuttern noch fest angedreht sind. Verwenden Sie keine abschleifende Flüssigkeit auf der Oberfläche des Meßinstruments. Die Ausrüstung enthält viele bewegliche Teile. Achten Sie darauf das Kinder und/oder Haustiere sich nicht verletzen können. Treffen Sie korrekte Vorsichtsmaßnahmen, wenn die Ausrüstung nicht benutzt wird.

Teilliste

1. Wählen Sie die Funktion.

(Gender-Height-Weight-Age-Time-Distance-Calorie-Pulse)

Geschlecht-Größe-Gewicht-Alter-Zeit-Abstand-Kalorie-Impuls

1. Drücken Sie diese Taste, um die Einstellung des Modus einzutragen.
2. Drücken Sie diese Taste, um die Einstellwerte zu bestätigen
3. Warten Sie 2 Sekunden, um alle Werte bis Null zurückzustellen.
4. Warten Sie 5 Sekunden. Die Anzeige und Funktion geht zurück, um Ihre persönliche Daten für die Körperfettmessung einzustellen.

PULSE RECOVERY:

Drücken Sie diese Taste zur Berechnung Ihrer Kondition.

MEASURE:

Drücken sie diese Taste zur Körperfettberechnung.

Bevor Sie dieses Programm benutzen müssen Sie Ihre persönliche Daten speichern.

UP:

1. Mit diese Taste bringen Sie folgende Funktionswerte hoch. (Gender-Height-Weight-Age-Time-Distance-Calorie-Pulse)

Geschlecht-Größe-Gewicht-Alter-Zeit-Abstand-Kalorie-Impuls

1. Funktionwahl während die Trainung. (Scan-Time-Speed- Distance -Calorie -Pulse)

Scan-Zeit-Geschwindigkeit-Abstand-Kalorie-Herzschlag

DOWN:

1. Mit diese Taste bringen Sie folgende Funktionswerte runter. (Gender-Height-Weight-Age-Time-Distance-Calorie-Pulse)
2. Funktionwahl während die Trainung. (Scan-Time-Speed- Distance -Calorie –Pulse)

BATTERI E AUSTAUSCH:

1. Montieren Sie 2 Batterien AA oder UM-3 in den Batteriekasten an der Rückseite des Monitors.
2. Stellen Sie sicher, daß die Batterien richtig montiert sind. Die Batterie muß richtig in Position gebracht werden, und kontrollieren sie ob die Batteriefeder richtig Kontakt macht.
3. Wenn nur die Anzeige ohne Daten erscheint, oder die Anzeige nur teilweise erscheint, entfernen Sie die Batterien und warten Sie 15 Sekunden. Montieren sie neue Batterien.
4. Wann immer die Batterien entfernt sind, werden alle Funktionen Werte bis Null zurückgestellt.
5. Entfernen Sie die Batterien wenn Sie das Gerät längere Zeit nicht benutzen.

FUNKTIONEN UND WIRKUNG:

Auto ON/ OFF

Die Anzeige erscheint automatisch beim einschalten. Wenn 4 Minuten das Gerät nicht wird gebraucht schaltet die Anzeige aus. Alle Werte werden auf Null gesetzt.

Scan

Halten Sie die Taste UP oder DOWN bis die Scanfunktion erscheint. Die Anzeige zeigt jede 5 Sekunden folgende Funktionen.

(Time Speed-Distance Calorie Pulse)

Time

Halten Sie die Taste UP oder DOWN bis die Timefunktion erscheint. Die Anzeige Time erscheint. Drücken Sie jetzt die Entertaste. Jetzt können Sie durch bedienen der Taste UP oder DOWN selbst die gewünschte Zeit einstellen.

Count up:

Ohne Zeiteinstellung zählt der Komputer automatisch von 00:00 bis Anzeige 99.99.

Count down:

Wenn Sie eine Zeit einstellen wird der Komputer die Zeit herunter zählen.

Ist die Zeit vorbei erklingt ein Signal.

Speed:

Halten Sie die Taste UP oder DOWN bis die Speedfunktion erscheint. Die Anzeige Zeigt jetzt die Geschwindigkeit. (Speed), von 0 bis 999 Km/St. - Miles/St.

Abstand :

Halten Sie die Taste UP oder DOWN bis die Distance Funktion erscheint. Die Anzeige Zeigt jetzt der Abstand. Wenn Sie den Wert einstellen wollen drücken sie zuerst die Entertaste. Drücken Sie jetzt Taste Up oder DOWN zur Einstellung.

Count up:

Ohne Abstandeinstellung zählt der Komputer automatisch von 000,0 bis 999,9 Km/Miles.

Count down:

Wenn Sie ein Abstand einstellen wird der Komputer den eingestellten Abstand herunter zählen. Ist der Abstand erreicht erklingt ein Signal.

Kalorie:

Halten Sie die Taste UP oder DOWN bis die Kalorie Funktion erscheint. Die Anzeige Zeigt jetzt den Kalorieverbrauch. Wenn Sie den Wert einstellen wollen drücken sie zuerst die Entertaste. Drücken Sie jetzt Taste Up oder DOWN zur Einstellung.

Count up:

Ohne Kalorieverbraucheinstellung zählt der Komputer automatisch von 000,0 bis 999,9.

Count down:

Wenn Sie den Kalorieverbrauch einstellen von 1.0 bis 999 wird der Komputer den eingestellten Kalorieverbrauch herunter zählen. Ist der Kalorieverbrauch erreicht erklingt ein Signal.

Pulse: (Herzschlagmessung)

Halten Sie die Taste UP oder DOWN bis die Pulse Funktion erscheint. Die Anzeige Zeigt jetzt den Herzschlag pro Minute. Wenn Sie den maximalen Herzschlag Wert einstellen wollen drücken sie zuerst die Entertaste. Drücken Sie jetzt Taste Up oder DOWN zur Einstellung.

Maximaler Herzschlag Einstellung:

Stellen Sie die Herzschlagmessung ein zwischen 60 und 220. Der Komputer wird Ihren Herzschlag messen.

Wenn der Wert unter 60 oder über 220 kommt erklingt ein Signal.

Berechnung maximaler Herzschlag:

220 minus Ihr Alter ist der maximale Herzschlag.!!

60% bis 70% des maximalen Wert ist die beste Fettverbrennungszone.

70% bis 90% des maximalen Wert ist für Konditionsverbesserung.

Beispiel: Person, Alter 40 möchte trainieren für Fettverbrennung. (Gewicht abnehmen).

Das ware: 220 minus 40 is 180 MAXIMALER HERZSCHLAG. 180 X 60% is 108 en 180 X 70% is 126.

Ideale Fettverbrennung für diese Person liegt zwischen 108 und 126 Herzschläge pro Minute.

Wenn der Handgriff gebraucht wird für Herzschlagaufnahme, nehmen sie den Griff in die Hände und auf der Anzeige erscheint Ihren Herzschlag pro Minute. (BPM).

Extra Möglichkeit: (Option)

Als extra können Sie einen Herzschlagbrustriemen beim JOY SPORT Wiederverkäufer kaufen. Wenn Sie der Riemen während das trainieren tragen, brauchen Sie den Handgriff nicht fest zu halten. Die Daten werden Drahtlos zum Komputer weitergeleitet. Informieren Sie beim JOY SPORT Wiederverkäufer.

Pulse recovery:

Diese Funktion zeigt der Konditionswert nach dem trainieren.

F1 zeigt ein schlechter Konditionswert, F6 zeigt der beste Konditionswert.

Wenn Sie Ihren Wert wissen wollen, drücken Sie den Recovery Knopf sofort nach dem trainieren. Falls Sie keinen Riemen tragen, halten Sie den Handgriff fest bis der Wert erscheint. Es braucht ungefähr eine Minute Zeit.

Wenn Sie dann noch einmal die Recovery Taste drücken kommen Sie wieder im Hauptprogramm.

Körperfettmessung: (Body Mass Index)

Beim anschalten der Anzeige, oder 6 Sekunden festhalten der Entertaste erscheint das Körperfettmessprogramm.

Vor dem benutzen der Measure Taste, müssen die persönlichen Daten im Komputer eingeführt werden. Wählen Sie die persönliche Daten und betätigen Sie die Tasten UP oder DOWN um die Daten ein zu führen.

Drücken Sie danach die Measure Taste und halten Sie mit beiden Hände den Handgriff bis ungefähr nach einer Minute Ihre Körperfettmessung erscheint.

Ihre persönliche Daten werden entfernt nach Resetten des Komputers oder wenn der Komputer automatisch abschaltet.

Der Komputer zeigt 9 verschiedene Körpertypen bei der Fettverbrennung:

1. Ultra – Sportler

2. I dealer – Sportler

3. Ultra Schlank 4. Sportler

4. Gesund

5. Normal

6. Übergewicht

7. Viel Übergewicht

8. Fett

USER MANUAL

Joy Sport

CT-6000
