Produkttyp	Heimtrainer
Marke	Joy Sport
Modell	Evolution Pro
Abmessungen (L x B x H)	ca. 120 x 60 x 140 cm
Gewicht	ca. 35 kg
Maximales Benutzergewicht	130 kg
Stromversorgung	Netzteil 9V DC oder Batterien (4x AA, nicht im Lieferumfang)
Widerstandssystem	Magnetbremssystem mit 8 manuellen Stufen
Display	LCD-Anzeige für Zeit, Distanz, Geschwindigkeit, Kalorien und Puls
Trainingsprogramme	Manuell und voreingestellte Programme (P1–P4)
Pulssensor	Handpulssensoren an den Griffen
Sitzverstellung	horizontal und vertikal einstellbar
Kurbel	Bügelkurbel mit rutschfesten Griffen
Pedale	Standardpedale mit verstellbaren Riemen
Transportrollen	ja, 2 Stück hinten
Bodenausgleich	verstellbare Gummifüße
Garantie	2 Jahre Herstellergarantie
Zubehör enthalten	Flaschenhalter, Handschlaufe

Häufig gestellte Fragen - Evolution Pro Joy Sport

Wie stelle ich den Sitz richtig ein?

Lockern Sie den Sitzhebel unter dem Sitz und verschieben Sie ihn horizontal oder vertikal in die gewünschte Position. Achten Sie darauf, dass Ihr Knie bei voller Pedale nur leicht gebeugt ist.Ziehen Sie den Hebel nach dem Einstellen wieder fest.

Warum piept mein Display ständig?

Ein konstanter Piepton weist oft auf eine leere Batterie hin. Ersetzen Sie die etwas Batterien (AA, 1,5 V) im Display. Falls das Gerät mit Netzteil betrieben wird, prüfen Sie den Stecker.

Wie schalte ich die Stromversorgung ein?

Schließen Sie das mitgelieferte Netzteil an der Rückseite des Geräts an. Alternativ können Sie 4 AA-Batterien einlegen. Das Display schaltet sich bei Trittbeginn automatisch ein.

Kann ich meine Herzfrequenz messen?

Ja, legen Sie Ihre Hände auf die metallischen Sensoren an den Griffen. Nach etwa 5 Sekunden zeigt das Display Ihren Puls an. Für genauere Messungen empfehlen wir einen Brustgurt (nicht enthalten).

Was mache ich, wenn die Pedale quietschen?

Reinigen Sie die Pedalachsen und tragen Sie etwas Silikonspray auf. Überprüfen Sie auch die Kurbelschrauben auf festen Sitz. Bei anhaltendem Quietschen wenden Sie sich an den Kundendienst.

Wie viele Widerstandsstufen gibt es?

Der Evolution Pro hat 8 manuelle Widerstandsstufen. Drehen Sie am Einstellknopf am Rahmen, um den Widerstand zu erhöhen oder zu verringern.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie aggressive Scheuermittel. Trocknen Sie das Gerät nach der Reinigung ab.

Kann ich das Gerät zusammenklappen?

Nein, der Evolution Pro ist nicht klappbar. Sie können ihn jedoch durch die Transportrollen leicht bewegen: Kippen Sie das Gerät nach hinten und rollen Sie es.

Welches Maximalgewicht ist zugelassen?

Das zulässige Benutzergewicht beträgt 130 kg. Überschreiten Sie dieses Gewicht nicht, um die Sicherheit und Langlebigkeit des Geräts zu gewährleisten.

Wo finde ich die Ersatzteile?

Ersatzteile wie Pedale, Kurbeln oder die Netzteil erhalten Sie über den Joy Sport Kundenservice oder autorisierte Fachhändler. Die Garantie deckt keine Verschleißteile.

BEDIENUNGSANLEITUNG Evolution Pro Joy Sport

Gebraucher Anleitung

Joy Sport Evolution Pro

Wir gratulieren Sie zum Kauf dieses JOY SPORT Produktes.

Wir wünschen Ihnen weiter viel Sportvergnügen mit diesem Gerät.

Folgen Sie sorgfältig die Montage Anweisung.

Haben Sie dennoch Fragen, helfen wir Sie gerne weiter

Garantie,

Der Garantietermin dauert 12 Monate und gilt für jeden Fabrikagefehler des JOY SPORT Artikels, die vom offiziellen JOY SPORT Wiederverkäufer verkauft wurde.

Beim Garantieanspruch bietet JOY SPORT die Möglichkeit das defekte Gerät zu reparieren oder das defekte Teil zu ersetzen.

Die Transportkosten von und ab unsere Reparaturwerkstatt werden von Garantie ausgeschlossen. Die Kosten sind für den Besitzer des Gerätes

Wenden Sie sich im Falle von Garantieanspruch an den Verkäufer wo Sie das Gerät gekauft haben. Der Händler wird Ihnen weiter helfen.

Auch ist es möglich sich direkt mit dem JOY SPORT Importeur in Verbindung zu setzen.

Garantie Ausschluss:

Keine Garantie gibt es: bei normalem Schleiss, die Folgen von falsche Benutzung, oder Beschädigung, und Defekte die an extreme Umstände zuzuschreiben sind.

Keine Garantie gibt es wenn die Originalkonstruktion geändert wurde, oder keine Original JOY SPORT Teile bei der Reparatur ausgetäuscht wurden.

Der Fabrikant ist nicht verantwortlich für Beschädigung, Verlust und Kosten entstanden beim Gebrauch des Gerätes

Fitness-Import Timmermannsweg 46 5813 AP Ysselsteyn (LB) [e-mail] www.joysport.nl

Inhaltsverzeichnis:

SI CHERHEI T UND WARTUNG ANWEI SUNG 1

EIGENSCHAFTEN 2 - 3

ZUSAMMENBAU

W e r k z e u g

S t ü c k l i s t e

Z u s a m m e n b a u S c

BETRI EB

F a h r r a d e b n e n

W i d e r s t a n d J u s

S a t t e l J u s t a g e

H a n d g r i f f J u s t a

P e d a l - B ü g e l - J u s

W o r k o u t

A b n e h m e n d e s F

Verschieben des Fahrrades 9

SI CHERHEIT UND WARTUNG ANWEI SUNG...

1. Sobald völlig zusammengebaut, prüfen Sie bitte, ob alle Kleinteile wie Schraubbolzen, Mutter und Unterlegscheiben in Position gebracht und gesichert sind.
2. Überprüfen Sie bitte regelmäßig, ob der Sicherheit Kettenschutz, der die beweglichen Teile der Maschine schützt richtig gesichert ist.
3. Bitte überprüfen Sie immer ob der Sitzpfosten, Sitzschweber, Handgriff und die Pedale fest gesichert sind, bevor man das Fahrrad benutzt.
4. Wir empfehlen alle beweglichen Teile Monatlich zu schmieren.
5. Tragen Sie keine lose Kleidung, zur Vermeidung in irgendwelchen beweglichen Teilen zu verwickeln.
6. Entfernen Sie die Füße nicht von den Pedalen, während die Pedale in Bewegung sind.
7. Tragen Sie immer Schuhe, wenn das Fahrrad verwendet wird.
8. Trocknen Sie das Fahrrad nach jedem Gebrauch, um Schweiß und Feuchtigkeit zu entfernen. Wischen Sie das Fahrrad mit einem feuchten Tuch, Wasser und einer milden Seife ab. Benutzen Sie kein Erdölgegründetes Lösungsmittel, um die Maschine zu säubern.
9. Halten Sie bitte Kinder weg vom Fahrrad, während es im Gebrauch ist. Erlauben Sie nicht Kindern, das Fahrrad zu benutzen. Dieses Fahrrad ist für Erwachsene, nicht Kinder konzipiert.
10. Steigen Sie nicht vom Fahrrad, bis die Pedale vollständig gestoppt haben.
11. Stoppen Sie Übung sofort im Falle von Übelkeit, von Kürze des Atems, Kopfschmerzen, Brustschmerzen oder jeder möglicher Unannehmlichkeit.
12. Setzen Sie niemals Finger oder andere Gegenstände in die beweglichen Teile des Fahrrades.
13. Vor jeder möglicher Übung beraten Sie mit Ihrem Arzt zuerst, um die Übung Frequenz, die Zeit und die Intensität herzustellen, die für Ihr bestimmtes Alter und Zustand passend sind.
14. Nachdem Sie trainiert haben drehen Sie bitte den Spannung Steuerdrehknopf nach rechts (+) zum Zunahmewiderstand, damit die Pedale sich nicht frei drehen und vielleicht jemand verletzen.

EIGENSCHRAFTEN

ZUSAMMENBAU

Benötigte Werkzeug

1. Schlüssel 15 mm zur Pedalbefestigung(mitgeliefert)

(mitgeliefert)

NR. BESCHREIBUNG MENGE SPEZIFIKATION

1. T-pop pin 1 Stück 3 14 * 10T

2. Schlüssel 1

Stück mitgeliefert

1. Handgriff 1 Stück

φ 2 8. 6 * 2. 5 * 3 8. 1 * 2

1. Pedal (R) 1 Stück

Delux

1. Pedal (L) 1

Stück Deluxe

1. Stabilisator vorne 1 Stück 25* 50* 2t

2. Stabilisator hinten 1 Stück 25* 50* 2t

3. Inbus Schraube 4 Stück M8 * P1.25 * 16L

4. Ring 4 Stück φ 198.52

5. Inbus Schlüssel 1 Stück M5

6. Inbus

Zusammenbau Schritte

Vor Zusammenbau dieses Produktes, entfernen Sie alle Bestandteile vom Paket und überprüfen Sie, daß alle aufgeführten Teile geliefert wurden. Wenn alles stimmt, fangen Sie mit dem ersten Versammlung Schritt an.

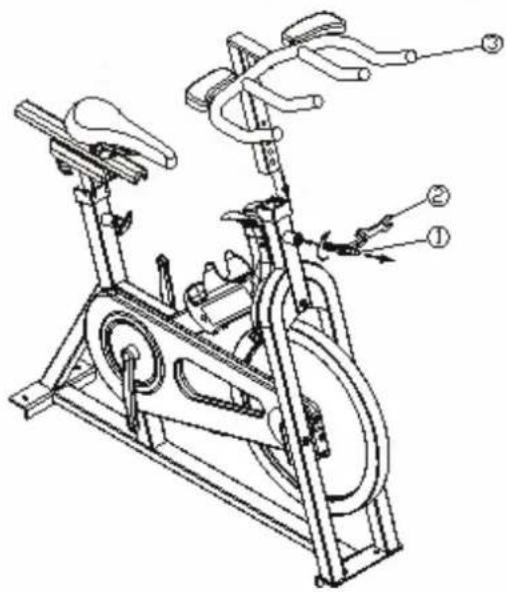

SCHRITT ( A )

A1: Montieren Sie den pop pin (1) mit den mitgelieferten Schlüssel (2)

A2: Ziehen sie den T-Griff des pop pins (1) bis er frei ist vom sicherendes Gewinde. Montieren Sie dann den Handgriffpfosten(3) im vorderen Rahmenteil. Kontrollieren Sie ob der pop pin sich wieder in eine der Löcher befindet und verriegelen Sie alles wieder gut fest.

SCHRITT ( B )

B1: Montiere das linke Pedal (5) und das rechte Pedal (4) mit justierbaren Schlüssel (2).

Beachten Sie bitte, daß die Pedale L und R auf dem flachen Gesicht des verlegten Bereichs gekennzeichnet werden.

Die linken und rechten Pedale werden von einer Sitzposition auf dem Fahrrad bezogen.

Das linke Pedal hat ein linkes Gewinde und muß links herum festgezogen werden, und das rechte Pedal muß nach rechts festgezogen werden.

B2: Ziehen Sie die Pedale mit den im Paket mitgelieferten Schlüssel fest.

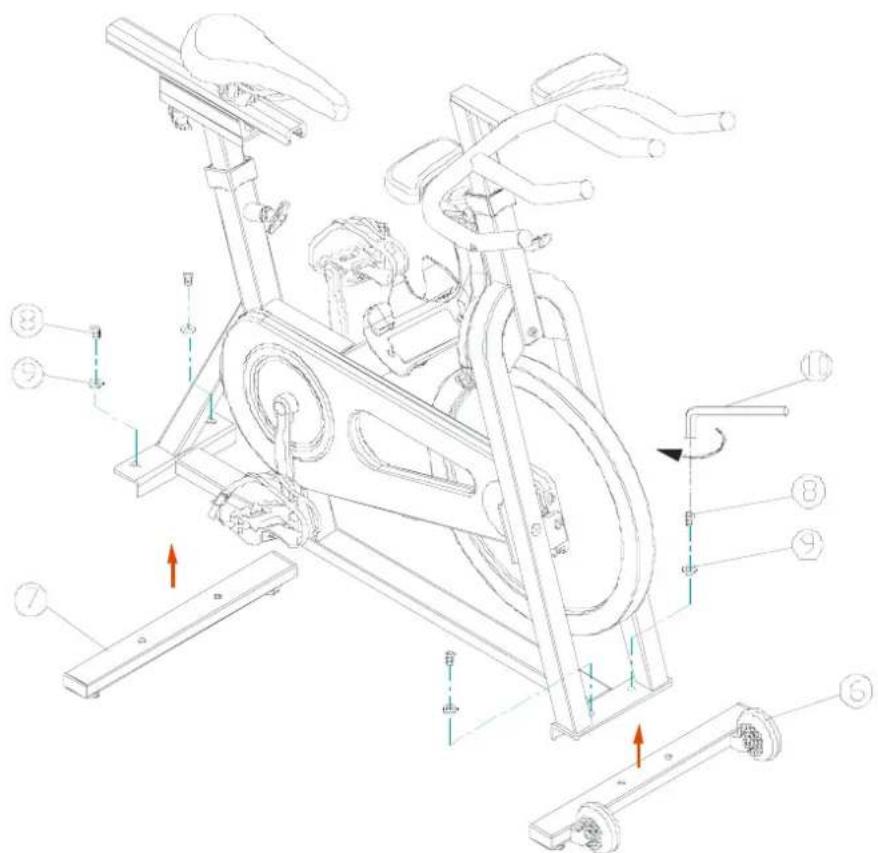

SCHRI TT (C)

C1: Montieren Sie den vorderen Stabilisator (6) mit zwei Inbusschrauben (8) und zwei Unterlegscheiben (9). Ziehen Sie die Schrauben dann nach rechts mit dem Inbusschlüssel fest, der in Ihrem Paket eingeschlossen ist.

Kontrollieren Sie ob die verstellbaren Füssen auf den Boden stehen, und die Transporträder nach oben stehen an der vorder Seite des Fahrades.

C2: Montieren Sie den hinteren Stabilisator (7) mit zwei Inbusschrauben (8) und zwei Unterlegscheiben (9). Ziehen Sie die Schrauben dann nach rechts mit dem Inbusschlüssel fest, der in Ihrem Paket eingeschlossen ist.

C3. Bringen Sie Handgriff, Sattelpfosten und Sattelschlitten in Ihre gewünschte Position.

Betrieb

Fahrad ebnen:

Dieses Fahrrad kann geebnet werden, um ungleiche Oberflächen zu entschädigen. Um das Fahrrad zu ebnen, heben oder senken Sie bitte an den vier Planiererfüssen, die auf der Unterseite des vorderen und hinteren Stabilisators gelegen sind.

Widerstand Justage:

Der Widerstand wird durch den Widerstand teuerdrehkSnopf gesteuert. Um Widerstand zu erhöhen, drehen Sie den Widerstand Steuerdrehknopf nach rechts (+). Zum Abnahmewiderstand, drehen Sie den Widerstand Steuerdrehknopf nach links (-). Widerstand Justage kann jederzeit leicht eingestellt werden.

Sattel Justage:

Passende Sitzhöhe helfen Ihre Übung Leistungs-fähigkeit verbessern und verringern die Gefahr der Verletzung. Richtige Justage sorgt für ein bequemeres Gefühl. Die Justage des Sattels vor- oder rückwärts hilft beim trainieren von unterschiedlichen untereren Körpermuskelgruppen.

1. Legen Sie Ihren Fuß in den Clip und steigen Sie auf das Fahrrad.
2. Wenn Ihr Bein zu viel verbogen ist, sollen Sie den Sitz hochschieben. Wenn Ihr Fuß nicht das Pedal berühren kann, oder Ihr Bein zu gerade ist, sollen Sie den Sitz nach unten bewegen.
3. Steigen Sie vom Fahrad.Lösen Sie und ziehen Sie den Knallstift, dann heben oder senken Sie den Sitzpfosten in die gewünschte Position.
4. Lösen Sie und ziehen Sie den Knallstift, Verschieben Sie dann den Sitzschweber vorwärts oder rückwärts auf die gewünschte Position. Wenn der Sitzschweber in der gewünschten Position ist, sichern Sie den Knallstift fest.

Das Fahrad hat ein patentierter Sattelschlitten. Statt vormontierte Löcher, kann mann den Sattel auf jede gewünschte komfortabele Position einstellen. Der Sattel kann noch vorne oder hinten geschoben werden um noch mehr Freude beim trainen zu haben, und maximale Leistung zu erreichen.

Entriegelen Sie den pop pin, un ziehen Sie dran heben oder senken Sie den Handgriff in die gewünschte Position, für eine leistungsfähigere und konfortabele Fahrt. Kontrollieren Sie ob der pop pin wieder in eine der Löcher montiert ist, und verriegelen Sie erneut. Der Handgriff mit den 2 Kissen gibt extra Komfort beim trainieren.

Pedal-Bügel-Justage:

Legen Sie die Kugel jedes Fusses in den Clip bis die Frontseite der Schuhsitze gemütlich in den Cliprahmen steckt. Drehen Sie einen Fuß bis zur Reichweite des Armes. Ziehen Sie dann den Bügel hoch, bis der Cliprahmen den Schuh gemütlich paßt. Wiederholen Sie für den anderen Fuß.

Workout:

Sobald Sie bequem sitzen, fangen Sie an, langsam zu radeln, mit Ihre Hände bequem auf der Lenkstange. Nachdem Sie sicher fühlen, können Sie Sitzpositionen, Handpositionen und Widerstandslinien für zusätzlichen Genuß immer während Ihres Workout ändern.

Abnehmen des Fahrades:

Erhöhen Sie den Widerstand, indem Sie nach rechts den Widerstand Steuerdrehknopf drehen, bis das Schwungrad stoppt, oder fahren Sie langsamer bis sie anhalten können. Warnung!

Steigen Sie nicht ab wenn die Pedale noch drehen. Halten Sie die Füsse auf den Pedalen bis das Fahrad stilsteht.

Fahrad verschieben:

Heben Sie sorgfältig den hinteren Stabilisator an, um das Fahrrad auf eine andere Position zu verschieben.
