Producttype	Hometrainer
Merk	Joy Sport
Model	HT-Golf
Afmetingen	100 x 50 x 130 cm
Gewicht	25 kg
Maximaal gebruikersgewicht	120 kg
Weerstandssysteem	Magnetisch
Weerstandsniveaus	8
Display	LCD met tijd, snelheid, afstand, calorieën, hartslag
Voeding	2 AA-batterijen (niet inbegrepen)
Pedalen	Verstelbaar met riemen
Zadel	Verstelbaar verticaal en horizontaal
Stuur	Verstelbaar met hartslagsensoren
Transportwielen	Ja
Opvouwbaar	Nee
Onderhoud	Reinigen met een vochtige doek; maandelijks bewegende delen smeren
Veiligheidskenmerken	Stabilisatoren, noodrem
Reserveonderdelen	Verkrijgbaar bij de fabrikant
Garantie	2 jaar
Beoogd gebruik	Thuisgebruik

Veelgestelde vragen - HT-Golf Joy Sport

Hoe monteer ik de hometrainer?

Montage-instructies staan in de handleiding. Belangrijkste stappen zijn het bevestigen van de stabilisatoren, zadelpen, stuur, pedalen en console. Zorg dat alle bouten stevig zijn aangedraaid.

Welk type batterijen gebruikt het display?

Het display heeft 2 AA-batterijen nodig (niet inbegrepen). Plaats ze in het batterijvak aan de achterkant van de console.

Hoe pas ik de weerstand aan?

Draai de spanningsknop op het frame (meestal bij het stuur) met de klok mee om de weerstand te verhogen en tegen de klok in om te verlagen. Er zijn 8 niveaus magnetische weerstand.

Kan ik de hartslagsensoren op het stuur gebruiken?

Ja, plaats uw handpalmen op de metalen contacten. Het display toont na enkele seconden uw hartslag. Houd voor een nauwkeurige meting het contact stabiel.

Hoe pas ik het zadel aan?

Maak de verstelknoppen onder het zadel en op de zadelpen los. Schuif het zadel naar voren/achteren of omhoog/omlaag naar de gewenste positie en draai de knoppen vervolgens vast.

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht is 120 kg. Overschrijding hiervan kan de fiets beschadigen en letsel veroorzaken.

Hoe onderhoud ik de hometrainer?

Na gebruik afnemen met een vochtige doek. Smeer de pedaalassen en verstelrails maandelijks met siliconenspray. Controleer regelmatig alle bouten. Gebruik geen schurende reinigingsmiddelen.

Is de fiets opvouwbaar?

Nee, het HT-Golf model is niet opvouwbaar. Het heeft transportwielen voor eenvoudig verplaatsen, maar het frame is vast.

Zijn reserveonderdelen beschikbaar?

Ja, reserveonderdelen zoals pedalen, zadel en console zijn verkrijgbaar bij Joy Sport of erkende dealers. Neem contact op met de klantenservice met uw modelnummer.

Wat moet ik doen als het display niet werkt?

Controleer eerst of de batterijen correct zijn geplaatst en voldoende lading hebben. Als het nog steeds niet werkt, druk dan op de resetknop op de console (gebruik een pin). Als het probleem aanhoudt, neem dan contact op met de ondersteuning.

GEBRUIKSAANWIJZING HT-Golf Joy Sport

Wij feliciteren u met de aankoop van dit JOY SPORT product. Tevens wensen wij u veel sportplezier toe met uw goede keuze. Volg aandachtig de montage handleiding. Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY SPORT product die door een JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, direct of indirect ten gevolg van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Veiligheidsinstruktie om letsel te voorkomen.

. Dit apparaat is voor gebruik binnen
- Dit apparaat wordt gecontroleerd door electronica, dus niet geschikt om zonder te gebruiken.
- Houdt de omgeving schoon en droog.
- Display bevind zich op de stuurkolom. Computer stopt automatisch als geen beweging wordt waargenomen.
- Gebruik het apparaat altijd op een stabiele en stevige ondergrond
- Zorg voor voldoende ruimte rondom. Minimaal 1,5 meter
- Controleer regelmatig de toestand van het apparaat en verhelp direct alle mankementen
- Bouten en moeren dienen regelmatig gecontroleerd te worden
- Dit apparaat is niet bedoeld als speelgoed.
- Eigenaar is verantwoordelijk voor andere gebruikers.
- Indien nodig leg een mat onder het apparaat om de vloer te beschermen.
- Verplaats het apparaat niet in uw eentje
- Gebruik het apparaat volgens de instrukties.

Verpakking:

We gebruiken milieuvriendelijk en recyclebare grondstoffen:

— Buitendoos is van papier
— Binnenverpakking is papier en foam.
— Gebruikte kunsstof is PE.

Sluitstraps zijn van PP.

Voor montage de onderstaande tekening bekijken om de onderdelen correct te monteren aan de hand van de onderdeelnummers.

Om de montage makkelijker te maken hebben we de belangrijkste onderdelen al voor u gemonteerd.

Voor montage de handleiding goed lezen en de instrukties goed volgen.

1. Controleer eerst of alle onderdelen in de verpakking aanwezig zijn
2. Haal alle onderdelen uit de verpakking
3. Zet het hoofdframe stabiel op de grond

2. Voorsteun (zie tek 1)

Plaats de voorsteun(21) tegen de voorkant van het hoofdframe(40), bevestig met bout M8*72(19), M8 veerring (16)enM8 gebogen vulring

3. Achtersteun. (zie tek 2)

Plaats de achtersteun(49) tegen de achterkant van het hoofdframe(40), bevestig met bout M8*20(46), vulring (18) en M8 borgmoer (47).

4. Pedaal (zie tek 3)

1. verbind pedaal riem (29, 66) aan pedaal (28, 65). zie tek 3-A en 3-D.
   2.klik het linkerpedaal (28)op de linker crank as (25).
   3.klik het rechterpedaal(65) op de rechtercrank ast.

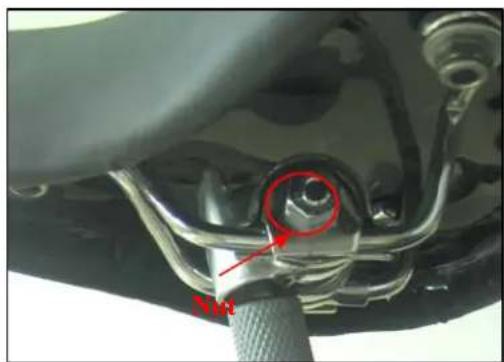

1. los de moeren onder het zadel(52), zie tek

4-A; Plaats het zadel op de pen (53), PIC4

En zet deze vast met de moeren

1. los de trekpen(39) en plaats de zadelpaal (53)

In het hoofdframe en zet deze vast met de rekpen.

Horizontale zadel verstelling

1. Los eerst de verstelknop (55)

Onder het zadel(52).

1. Stel de positie in en zet de verstelknop weer vast.

6. Stuurpaal(zie pic5)

1. Verwijder eerst de 4 bouten M8*20(15), vier M8 veerringen (16), twee M8 gebogen ringen (17) en twee vulringen(18) welke zijn voorgemonteerd op het hoofdframe zie picture 5-A

2. Draai de weerstandsknop (14) in de laagste positie om de langste verbinding te krijgen om de verbinding te maken tussen 35 en 36 verbind 30 en 41.

3. Plaats de afschermkap(38) over de stuurpaal

4. Schuif de stuurpaal(14) over het hoofdframe (40), zie picture 5-B.

5. Zet deze vast met de verwijderde bouten en ringen

6. Schuif kap 38 op zijn plaats.

7. Computer (See Pic6)

1. Verwijder eerst de boutjes(2) die zijn voorgemonteerd achter op de compute (1)

2. sluit de sensor kabel (30) aan op de stekker op de computer

3. Plaats de computer (1) op de stuurpaal (14) En bevestig deze met de verwijderde boutjes(2).

8. Stuur(ziePic7)

1. bevestig het stuur (4) aan de stuurpaal, plaats de achter afdekking(10) met bout M5*16 (12).

2. Monteer de voorkap(31) met bevestigingsknop (34), knopbusje (33) M8 veerring (16) en vulring (32).

3. gebruik boutM5*16 (12) om voorkap vast te zetten (31), sluit de voor en achterkap met bouten M4*20.

4.Sluit de pulsedraad (9) aan op achterzijde van de computer

9.Eindtekening

No.	Naam en beschrijving aantal No.	Naam en omschrijving aantal
1	Computer	1	44	Crank as lager	1
2	Computer schroeven	4	45	R12 lager	2
3	Stuur eindkap	2	46	bout M8*20	2
4	stuur	1	47	M8borgmoer	2
5	stuurafdekking	2	48	Linker eindkap	1
6	pulsesensor	2	49	achtersteun	1
7			50	Linkerzool achtersteun	1
8	sensorschroef	4	51	bout M4*12	16
9	Pulse draad	1	52	zadel	1
10	Achterkap stuur	1	53	zadelpaal	1
11	bout M4*20	17	54	zadelbuis	1
12	bout M5*16	2	55	Zadel stelknop	1
13				1Rechter kettingkast 56	1
14	stuurpaal	1	57	snaarschijflager	1
15	Bout M8*20	4	58	M6 borgmoer	4
16	M8 veerring	7	59	M6veerring	4
17	Gebogen ringr OD20*ID8.5*1.5T	4	60	vulring OD16*ID6.5*1.5T	4
18	vulring OD20*ID8.5*1.5T	6	61	snaarschijf	1
19	bout M8*72	2	62	Crank as set	1
20	transportwiel	2	63	bout M6*18	4
21	voorsteun	1	64	rechtercrankas	1
22	bout M3*12	2	65	Rechter pedaal	1
23	Linker kettingkast	1	66	Rechter pedaalriem	1
24	crankkap	2	67	vulring OD14*ID10.5*1.5T	1
25	linkercrankas	1	68	spanwiel	1
26	5/16-18UNC25inbusbout	2	69	spanwiellager	1
27	Crank kap	2	70	M10 borgmoer	1
28	linkerpedaal	1	71	veer	1
29	Linker pedaal riem	1	72	boutM10*22	1
30	Sensor kabel	1	73	spanwielbevestiger	1
31	Voor kap stuur	1	74	vulring	1
32	vulring OD12*ID8*1.5T	1	75	Vliegwielas ring	1
33	Stuur knop busje	1	76	vliegwielas	1
34	Stuur knop	1	77	lager6901	1
35	Weerstandskabel bovendeel			1 Kleine 3aarschijf	1
36	Weerstandskabel onder deel 1 79			eenwegslager	1
37	riem	1	80	Koper vulring	1
38	Stuurpaal afdekking	1	81	Lager 6904	1
39	trekpen	1	82	eenwegslager	1
40	hoofdframe	1	83	vliegwiel	1
41	Sensor kabel onder deel	1	84	lager 6001	1
42	vulringOD20*ID10.5*2.0T	5	85	Binnen magneet	1
43	M10*6.35T borgmoer	3	86	zadelpaalbus	1
