GEBRUIKSAANWIJZING ESSENTIEL 50 L, ESSENTIEL 150 L, ESSENTIEL 200 L, ESSENTIEL 50 L, ESSENTIEL 75 L SAUTER

Essentiel Chauffe-eau électrique Elektrische Boiler NOTICE D'UTILISATION - SAV ET CONDITIONS DE GARANTIES Voor en het gebruik - Garantievoorwaarden

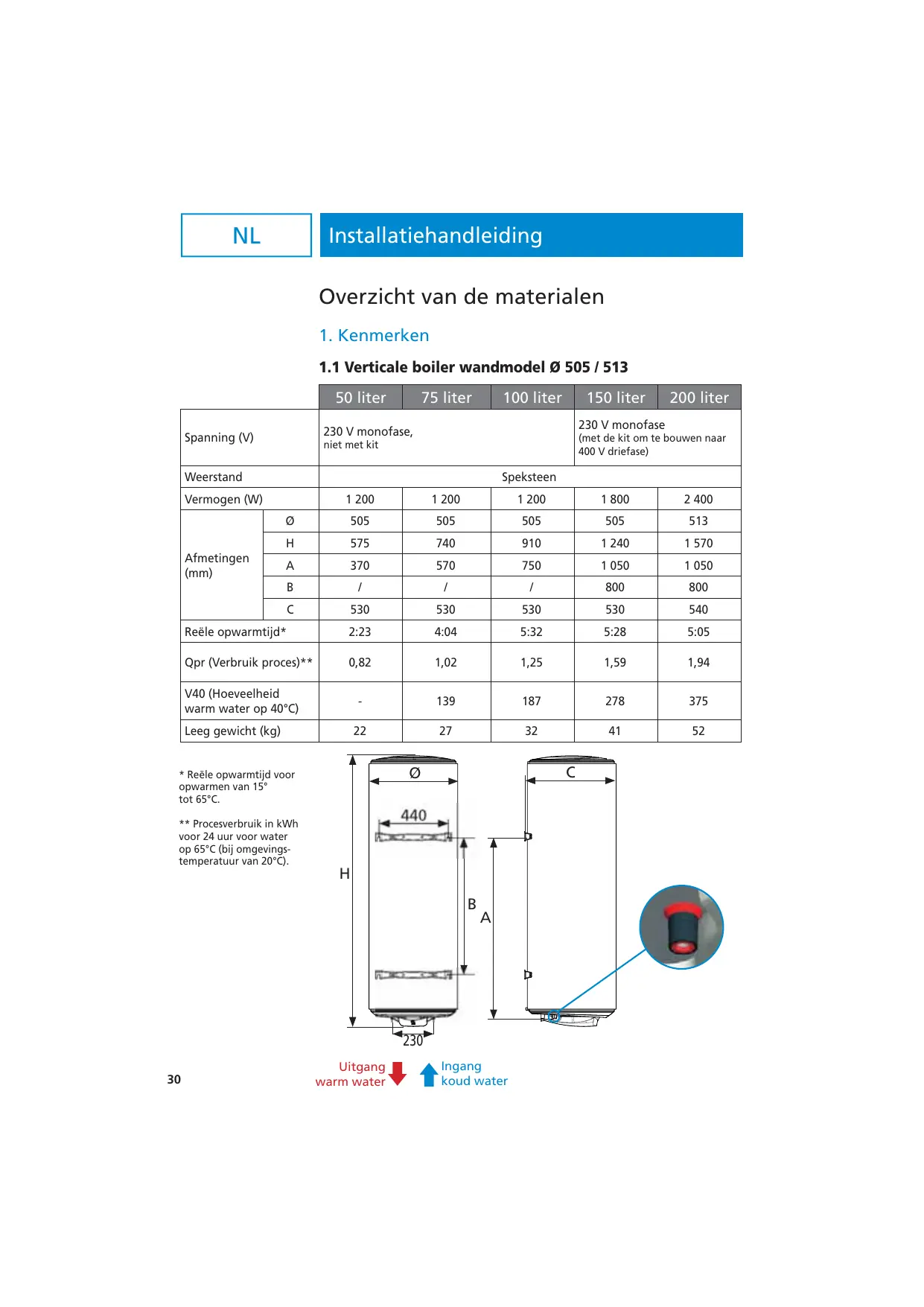

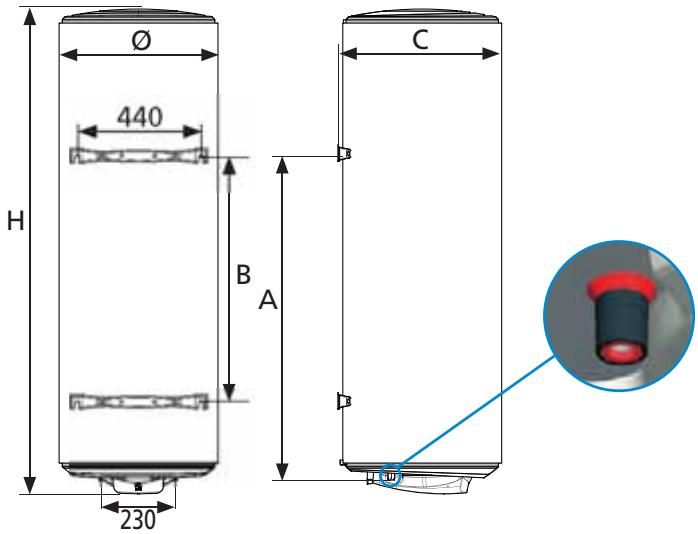

Installatiehandleiding van de boiler Inhoudsopgave eInstallatie Overzicht van de materialen Kenmerken … De toegestane componenten Installatie …. Plaatsen van de boiler Wateraansluiting …. Aansluiten van de elektra . Ingebruikname van de boiler Vullen van de boiler… Controleren van de goede werking Aanbevelingen van GIFAM Mechanische risico's … Elektrische risico's … Risico's met betrekking tot water ° Onderhoud Overzicht van de boiler De boiler …. Onderhoud … Veiligheid instructie Boiler onderhoud Storingsherkenning …. Garantie - Dienst na verkoop - Confort Garantievoorwaarden Geldigheid garantie Dienst na verkoop … Aanbevelingen van GIFAM à Bewaar deze handleiding ook na installatie van het product.

NL Installatiehandleidi Overzicht van de materialen

  • Reële opwarmtijd voor [2] € opwarmen van 15° tot 65°C. #* Procesverbruik in kWh 440 voor 4 uur voor water Fons À op 65°C (bij omgevings- temperatuur van 20°C). Uitgang Ingang 30 warm a Ÿ 4 koud water

NL Installatiehandleidi

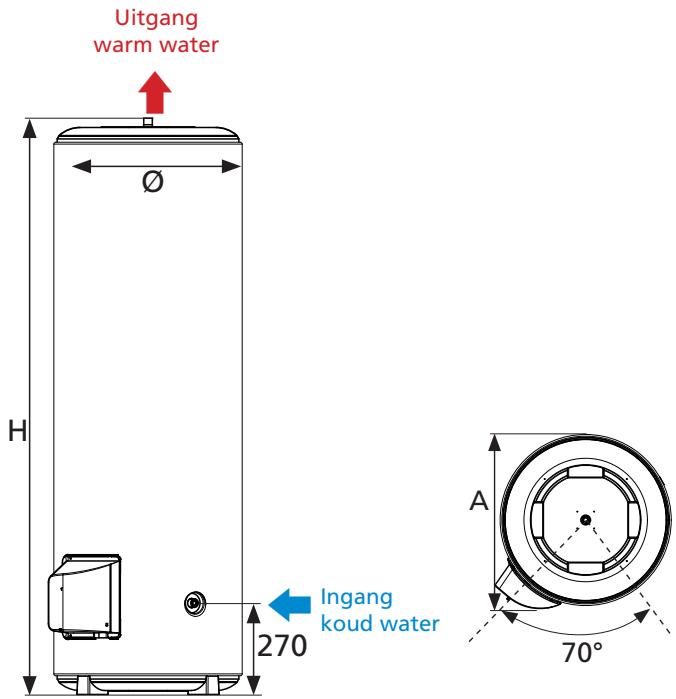

1.2 Verticale boiler op voet

00 liter lit Spanning (V) 230 V monofase (met de kit om te bouwen naar 400 V driefase) Weerstand Speksteen Vermogen (W) 2400 3000 o 575 575 Afmetingen H 7 260 1760 (mm) A 590 590 Reële opwarmtijd* 4:31 5:36 Qpr (Verbruik proces)** 1,81 2,50 V40 (Hoeveelheid warm water op 40°C) 362 575 Leeg gewicht (kg) st 73

  • Reële opwarmtijd voor opwarmen van 15° tot 65°C. #* Procesverbruik in kWh voor 24 uur voor water op 65°C (bij omgevings- temperatuur van 20°C). Uitgang warm water

Installatiehandleidi

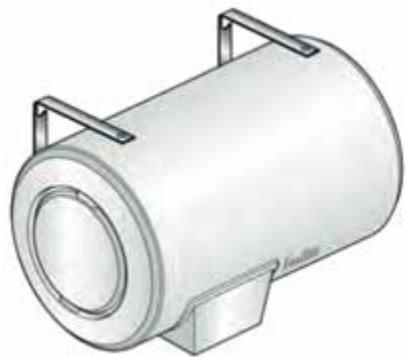

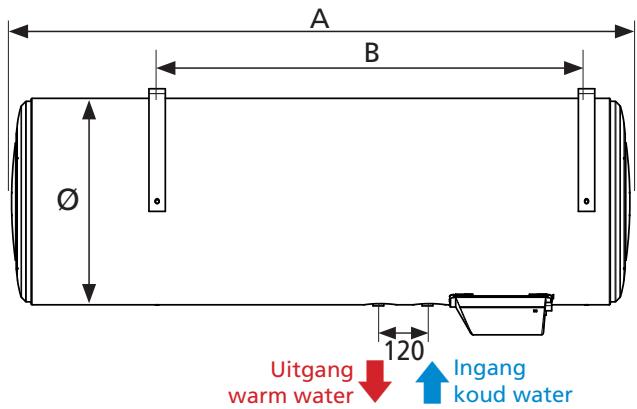

1.3 Horizontale boiler

100 liter 150 liter liter Spanning (V) 230 V monofase (met de kit om te bouwen naar 400 V driefase) Weerstand Speksteen Vermogen (W) 1800 1800 2100 Q 505 505 505 Afmetingen [x 860 1180 1510 (mm) Reële opwarmtijd* 3:08 4:37 5:09 Qpr (Verbruik proces)** 1,28 1,60 2,06 V40 (Hoeveelheid warm water op 40°C) 185 265 361 Leeg gewicht (kg) 32 41 50

  • Reële opwarmtijd voor opwarmen van 15° tot 65°C. © ** Procesverbruik in kWh voor 24 uur voor water op 65°C (bij omgevings- temperatuur van 20°C). Attachment options : Uitgang st warm water

Installatiehandleidi

2. De passende onderdelen

Universele voetsteun ñ | + Aanbevolen installatie als de wand niet geschikt is voor het ophangen van een boiler. Tijdswinst bij installatie. Verbeterde toegang tot de installatie-voorzie- ningen. Uitgekiende toegang tot veiligheidsgroep. Nieuw model met verbeterde stabiliteit. Voorzien van rollers om beschadiging van de vloer waarop hij wordt geplaatst, te voorkomen. Bevestigingsplaat voor het snel monteren van verticale wandmodellen De oplossing voor kleine ruimtes: het apparaat wordt bevestigd aan deze steun. Tijdswinst bij de installatie. Eenvoudigebevestigingvanhetapparaatinhoeken of wanneer er geen ruimte is voor het vastschroe- ven aan de muur. Is in overeenstemming met de normale onde- rhoudsvereiste. Capaciteit Aantal plaatjes 50 tot 100 liter 1 150 tot 200 liter 2 Extra voet voor verticale modellen van 150 L tot 300 L

+ De oplossing voor als u de onderkant van het ap- paraat vrij wilt maken. + Vereenvoudigt de aansluiting met de leidingen.

NL Installatiehandleidi

Bevestigingsset voor het plafond voor verticale wandmodellen

+ Handig als de wand ongeschikt is voor het dragen nl van het gewicht van het apparaat. + Maakt ruimte vrij onder de boiler. LA : + Sterk want getest bij overbelasting (+ 50 kg). Afstand D = 197 mm minimum voor 75 L tot 200 L Afstand D = 225 mm voor 50 L

Universele bevestigingssteunen voor verticale wandmodellen + De oplossing voor het opnieuw gebruiken van de oude bevestigingsgaten van de vorige boiler (alle merken) zonder nieuwe te maken. + Tijdswinst bij installatie. TES Ombouwset voor 400V (drie fasen) + Maakt het mogelijk een boiler van 230V monofase om te bouwen naar 400V drie fasen. Diélektrische verbinding @ 20 / 27 (3/4)

Installatiehandleidi Installatie

1. Plaatsen van de boiler

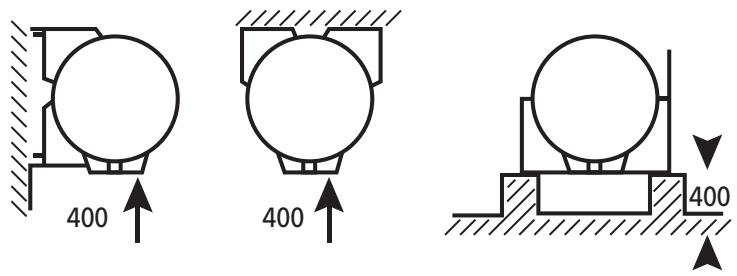

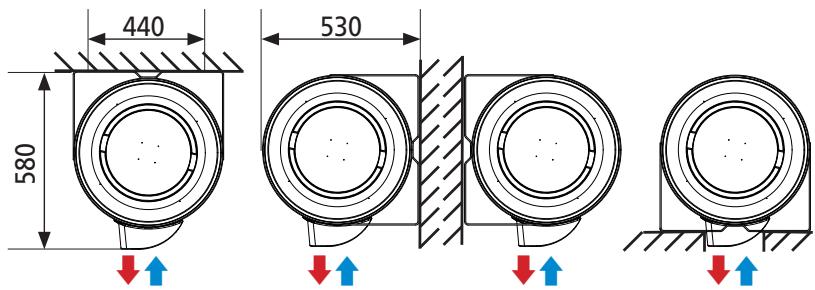

Plaats de boiler in een vorstvrije ruimte. Plaats hem zo dicht mogelik bij de belangrijkste verbruikspunten. Isoleer de leidingen bij plaatsing in een niet bewoond gedeelte (kelder, garage), en de veiligheidsvoorzieningen. De omgevingstemperatuur van de ruimte waarin de boiler geplaatst wordt mag niet permanent hoger zijn dan 40°C, Voorzien in ontluchting indien nodig. Controleer of de ondergrond waarop/muur waaraan de boiler geplaatst wordt voldoende ondersteuning biedt voor het gewicht van de met water gevulde boiler. Houd ten opzichte van de voorzijde van elektrische onderdelen een ruimte van 500 mm vrij voor periodiek onderhoud van het verwarmingselement. Plaats een opvangbak onder de boiler wanneer deze geplaatst is boven een vals plafond, op zolder of boven een woongedeelte. Er moet een afvoer- leiding worden voorzien die is aangesloten op de riolering. In een vochtige ruimte zorgen voor ontluchting.

1.1 Installatie van een verticale boiler met wandbevestiging

Geïntegreerde handgrepen aan de boven en onderzijde maken de boiler mak- keliker te hanteren. Er zijn verschillende manier van bevestiging mogelijk, afhankelijk van het wandmateriaal. Muren van geringe dikte (gipsplaat) Schroefdraad © 10 mm door de wand heen en bevestigd aan profiel of verste- vigingsplaat aan de achterzijde. Dikke muur van stevig materiaal (beton, natuursteen, baksteen) Metsel bouten van © 10 mm in of boor gaten voor schroeven van © 10 mm die geschikt zin voor uw muur. Gebruik voor deze twee typen ondergrond de mal die op het verpakkingskarton is gedrukt om de schroefgatente markeren. Scheïdingswanden zijn niet geschikt voor het dragen van een groot gewicht Verticale boilers met wandbevestiging kunnen op een draagstoel geplaatst worden wanneer de scheidingswand het gewicht van het apparaat niet kan dragen. Bevestiging van de beugel bovenaan is verplicht. Gebruik de draag- stoel die door de fabrikant wordt voorgeschreven.

1.2 Installatie van een verticale boiler op voet

De boiler wordt op de grond geplaatst. Aan de onderzijde van het apparaat worden ijzeren steunen bevestigd. Het is niet nodig het apparaat aan de muur te bevestigen. Het apparaat kan worden opgehoogd om het onderdoorleiden van de leidingen te vereenvoudigen (hoogte 220 mm, optioneel accessoire). 13 Installatie van een horizontale wandboiler Na plaatsing van de boiler is het absoluut noodzakelijk dat de doorvoeren voor aansluiting op het water en de beschermkap zich in verticale positie bevinden onder het apparaat. 35

Verschillende installatiemogelikheden : {Le Y fa L dddg tt dt dd td 400 À 400 Â En OPGELET : zodra de geiser geplaatst is, moeten de buizen van hydraulische aansluiting zich verplicht in strikt verticale positie onder het toestel bevinden. Bevestiging mogelijk aan de muur, plafond of op de vloer. De kap moet altijd onderaan zijn. Voor de geisers al uitgerust met een voedingskabel, de kabel niet afsnijden, die moet verbonden worden op een kabeluitgang met naleving van de gelijkvormigheid met de normen. + Om de eventuele vervanging van het verwarmend element toe te laten, laat onder de uiteinden van de buizen van de geiser een vrije ruimte van minstens 400 mm. “Het toestel op de wand beves- tigen door 4 bouten © 10 mm op voorhand vastgemetseld. 1 1- Muur of plafond

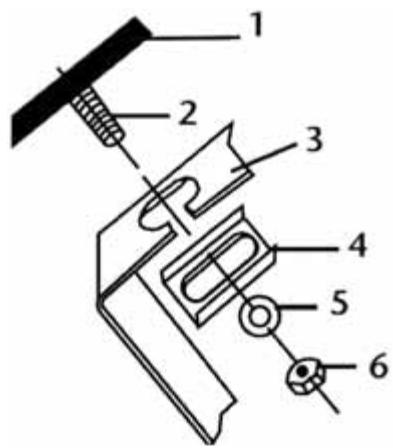

3 3- Stijgbeugel voor bevestiging van de geiser (hoeveelheid 2)

4 - Verplichte haak (hoeveelheid

4 4, meegeleverd met het toestel) 5 5 - Ringetje (niet meegeleverd) 6 5- Moer (niet meegeleverd)

1.4 Installatie specifiek voor de badkamer

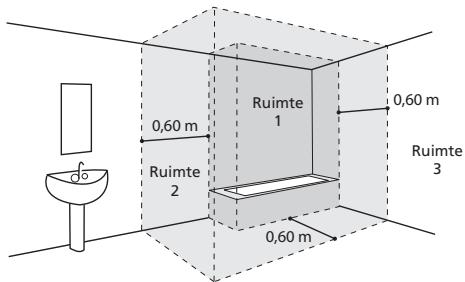

Accumulatieboilers dienen volgens de Franse regelgeving (NF C 15-100) te worden geplaatst in ruimte 3. Voor andere landen dient u zich aan de plaat- selijk geldende regelgeving te houden. Als de afmeting van de badkamer de plaatsing in deze ruimte niet toestaat, mag deze ook worden : in ruimte 2. + in alle gevallen moet de boiler beveiligd worden met een eigen aardiek schakelaar van ten hoogste 30 mA.

De boiler moet worden aangesloten volgens de geldende normen en regel- geving in het land van plaatsing.

2.1 Positie van de buizen op het apparaat

Alle buizen zijn van staal met aan het uiteinde een gasschroefdraad van © 20 / 27 (3/4”) (van 50 | tot 300 l). De koudwateringang is voorzien van een blauwe ring en de warmwateruit- gang is herkenbaar aan een rode ring.

2.2 Aansluiting op het buizenstelsel

De buizen kunnen van onbuigbare aard zijn — ze zijn over het algemeen van koper (zwart staal is verboden) — of flexibel (flexibele rvs slang). Bij koperen leidingen moet de aansluiting op de warmwateruitgang verplicht uitgevoerd worden met behulp van de meegeleverde isolerende aansluiting of met een gietijzeren verbindingsmof om corrosie van het buizenstelsel te voorkomen (direct contact staal / koper. Messing aansluitingen zijn op dit niveau verboden. De installatie moet op de buizen waterdicht worden gemaakt (bijvoorbeeld met hennep), dit geldt ook bij gebruik van PEX- leidingen. Het is verplicht een nieuwe veiligheidsgroep, afgesteld op 7 bar (0,7 MPa) - niet meegeleverd met de boiler) met een afmeting van 3/4" die voldoet aan de EN 1487 norm, direct op de koudwateringang van de boiler te schroeven. Sluit de veiligheid van het apparaat hellend aan op een afvoerpijp, toegan- kelijk en in een vorstvrije omgeving, voor de afvoer van het water bij uitzet- ting tijdens opwarming of van het water bij aftapping van de boiler. Er moet een afvloeileiding worden aangesloten op de veiligheidsgroep, deze moet vorstvrij en met afschot geplaatst zijn.

NL Installatiehandleidi Bij gebruik van leidingen van samengestelde materialen (PEX bijvoorbeelcl) wordt sterk aanbevolen om een thermostaatregelaar op de uitgang van het warme water te plaatsen. Deze wordt afgesteld op basis van de prestaties van het gebruikte material. De te gebruiken leidingen moeten bestand zijn tegen 100°C en een druk van 10 bar (1MPa). Veilgheïdegraep L neu

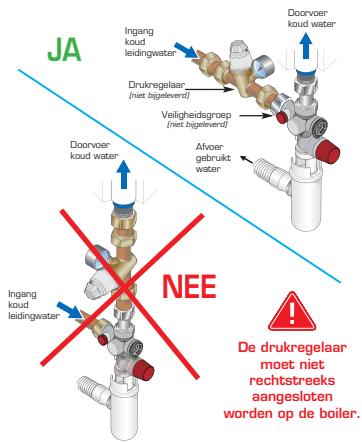

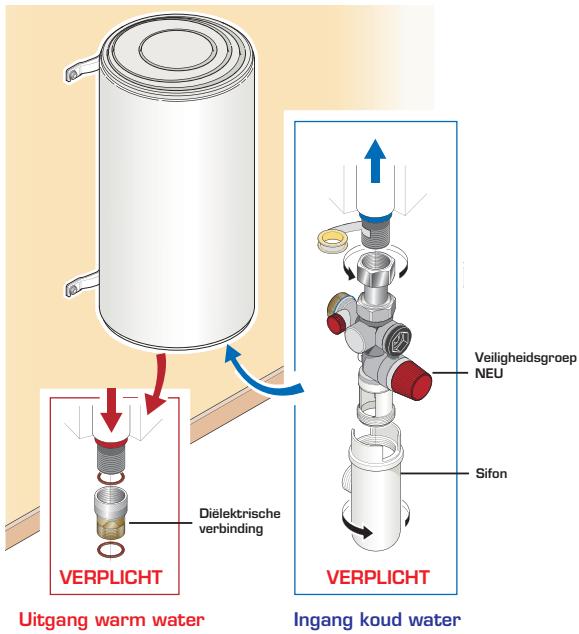

s D — $) VERPLICHT VERPLICHT Uitgang warm water Ingang koud water Aansluitschema (voorbeeld van een verticaal wandmodel) De waterleidingdruk is normaalgesproken lager dan 5 bar (0,5 MPa). Is dit niet het geval, breng dan een drukverlager aan op de hoofdwa- terleiding, na de teller. 2 NEE > A.

worden op de boiler.

2.3 Advies en aanbevelingen

U wordt geadviseerd een temperatuurbegrenzer aan te brengen op de warm- wateruitgang om het risico op brandwonden te beperken : + In sanitaire ruimtes is de maximale temperatuur vastgesteld op 50°C bi aftappunten. + In andere ruimtes is de maximale temperatuur van het warme water beperkt tot 60°C bij aftappunten. Voor regio's met zeer kalkrijk water (TH>20°f), wordt behandeling aanbevolen. Bi gebruik van een ontharder moet het kalkgehalte hoger blijven dan 15°F. Het gebruik van een ontharder heeft geen gevolgen voor onze garantie, op voorwaarde dat het apparaat CSTB gecertificeerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatig gecontroleerd en onderhouden wordt. + Besluit n° 2001-1220 van 20 december 2001 en circulaire DGS/SD 7A. + Besluit n° 2002-571 van 25 november 2002. + Voldoen aan de DTU 60.1 norm

3. Aansluiten van de elektra

Onze apparaten voldoen aan de geldende normen en alle veiligheids- voorwaarden. De elektrische aansluiting moet voldoen aan de NF C 15-100 installatienormen en aan alle geldende voorschriften in het land waar de boiler geïnstalleerd wordt (label, etc.). De installatie bestaat uit : + Van de boiler, een omnipolige verbrekingsinrichting hebben (opening contacten van minimum 3 mm : zekering, stroomonderbreker). + Een verbinding van onbuigzame stroomkabels van minimaal 3 x 2,5 mme in monofase (fase, neutraal, aarde) of 4 x 2,5 mm in driefase (3 fasen + aarde). + De aardleiding is uitgevoerd in groen / geel. D De elektrische generator van uw boiler met een anode met Opgelegde stroom is ontworpen voor ofwel een permanente voeding, ofwel een daluur- voeding van 8 uur, ofwel een daluurvoeding van 8 uur verdeeld over twee tijd- vakken. Controleer of bij de installatie rekening is gehouden met één van deze drie voedingsmogelikheden, bij een kortere voedingsduur zijn de garantie- voorwaarden niet meer van toepassing.

Voor boilers al een netsnoer, niet oversteken de draad moet worden aangesloten op een kabel stopcontact volgens de normen voldoen. Voor boilers niet uitgerust met een stroomkabel: zorg voor op maat gemaakte Kabellengtes om contact met de verwarmingselementen te voorkomen. Om veiligheidsredenen is de aansluiting van de aardleiding verplicht. Het is officieel verboden om direct aan te sluiten op de weerstanden (waarbij de thermostaat wordt overgeslagen), dit is namelijk gevaarlijk, omdat de temperatuur van het water dan niet meer begrensd wordt.

Installatiehandleidi

3.2 Aansluitprocedure (Boiler zonder stroomkabel)

Controleer, voordat u met aansluiten begint, of de stroom is onderbroken.

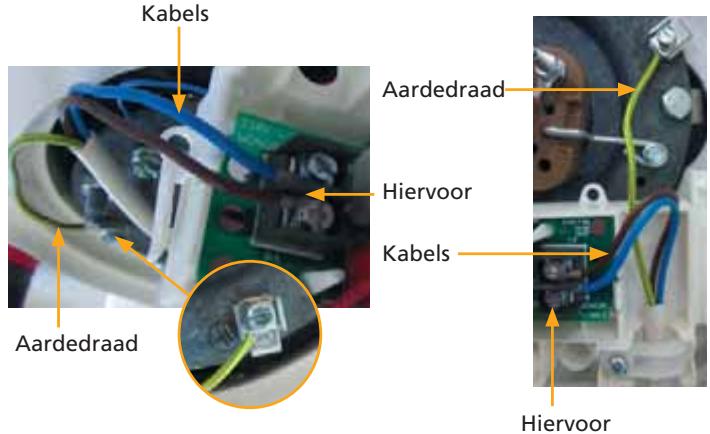

1. Schroef de bevestigingsschroeven los en haal de beschermkap eraf, aan

de binnenkant hiervan vindt u het aansluitschema voor de elektra. De boiler wordt geleverd in 230 V monofase. Voor 400 V driefase moet u de originele monofaseplaat vervangen door een driefase 400 V kit. Het aansluiten van deze kit wordt verderop in deze handleiding gedetaillee- rd behandeld. . Pas de kabelopening aan voor het gebruikte kabeltype. De kabelklem vastdraaien.

Sluit de uiteinden van de kabels aan op de thermostaat op de hiervoor bestemde schroefklemmen (het is niet nodig de thermostaat hiervoor te demonteren). Sluit de geel / groene aardedraad aan op het met aangegeven punt.

Kabels Aardedraad Hiervoor Kabels Aardedraad Hiervoor

7. Controleer of de aansluitschroeven goed zijn aangedraaid en plaats

daarna de beschermkap terug.

8. Schroef de bevestigingsschroef van de beschermkap weer vast.

Installatiehandleidi

3.3 Instructies voor het omzetten naar driefasestroom

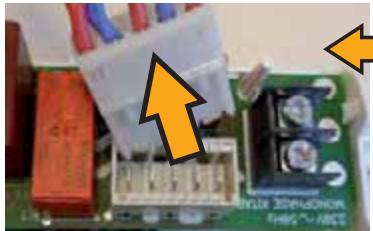

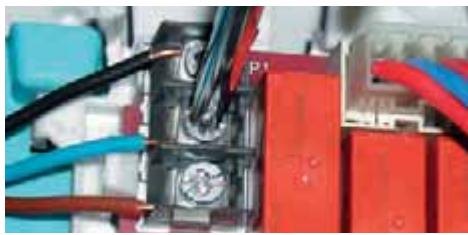

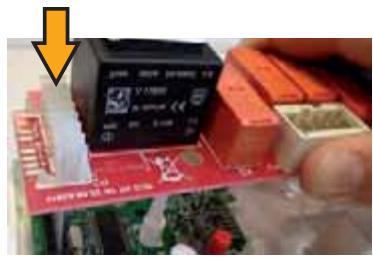

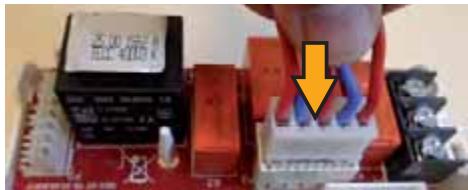

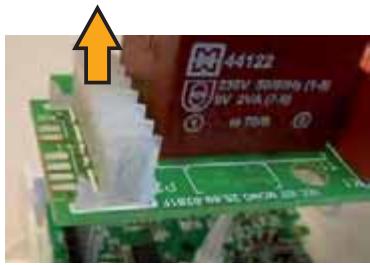

Maak de aansluiting van het Clip de 230 V kaart los en haal deze verwarmingselement los eraf Clip de stroomaansluiting los Clip de stroomaansluiting vast op de 400 V kaart Zet de aansluiting van het verwarmingselement vast op de 400 V kaart Sluit de voedingskabel aan en vergeet hierbij de aardeaansluiting niet

3.4 Temperatuurinstelling

De temperatuur wordt in de fabriek ingesteld op de maximale stand. De temperatuur kan verlaagd worden met maximal 15°C (1 graad per keer op de draaischijf).

Installatieh leidi Ingebruikname van de boiler

1. Vullen van de boiler

. Open de warmwaterkraan of -kranen. Open de koudwaterkraan van de veiligheidsklep (controler of de aftapklep van de groep in gesloten positie staat). . Als de warmwaterkranen gelijkmatig stromen kunnen ze gesloten worden. De boiler is gevuld met water. Controleer de waterdichtheid van de aansluitingen van het buizenstelsel en de afdichtstrip onder de afschermkap van de elektra, schroef deze vaster aan indien nodig. Controleer de goede werking van de waterelementen door de aftapkraan van de veiligheidsgroep open en dicht te zetten en z0 alle eventuele afval te verwijderen. p >

2. Controleren van de goede werking

. Zet het apparaat aan. 2.Zet, wanneer het elektrisch schakelbord is uitgerust met een aanstuur relais voor daluren (lager nachttarief), de schakelaar in de stand geforceerd opwarmen (1). Met deze schakelaar zijn drie standen mogelijk : + Stand uit of 0 + Stand automatisch of Auto + Stand geforceerd opwarmen of 1 De rode en oranje lampjes gaan aan. Na 15 tot 30 minuten moet er water gaan druppelen uit de aftapopening van de veiligheidsgroep (deze opening moet zijn aangesloten op een afvoer- leiding). Dit is een normaal verschijnsel, het komt door het uitzetten van het water bij verwarming. De veiligheidsklep laat hierdoor een bepaalde hoeveelheid water door om te zorgen dat de druk in het ketel niet hoger wordt dan 7 bar (0,7 MPa). Dit afgevoerde water kan tot 2 à 3% van de capaciteit van de boiler bedragen bij volledige opwarming. Controleer de waterdichtheid van de aansluitingen en de afdichtstrip nogmaals. 8 w

> Als u het apparaat voor de eerste keer aanzet kan er rook en een typische geur van het verwarmingselement afkomen. Dit is een normaal verschijnsel dat na enkele minuten verdwijnt. > Tidens het opwarmen kan de boiler, afhankelijk van de waterkwaliteit, een licht geluid maken, dat lijkt op het geluid van een waterkoker. Dit geluid is normaal en duidt niet op een defect van het apparaat.

Installatieh leidin Aanbevelingen van GIFAM Aanbevelingen goedgekeurd door de Groupement interprofessionnel des fabricants d'appareils ménagers (GIFAM) over de juiste installering en het juiste gebruik van het apparaat.

1. Mechanische risico's

Hanteren Het hanteren en het plaatsen van het apparaat moeten uitgevoerd worden in overeenstemming met diens gewicht en volume. Plaatsen Het apparaat moet geinstalleerd worden op een plaats beschermd tegen vrieskou of extreme weersomstandigheden. Stand Het apparaat moet staan volgens de voorschriften van de fabrikant.

2. Elektrische risico's

Aansluiting Voor boilers niet uitgerust met een stroomkabel: de aansluitingen moeten gedaan worden volgens de door de fabrikant voorgeschreven schema. Let er in het bijzonder op dat de elektronische thermostat niet geneutra- liseerd wordt (directe verbinding verboden). Om oververhitting van de toevoerkabel te voorkomen, moet u ervoor zorgen dat u het type gebruikt dat in de montagehandleiding wordt voorge- schreven. In alle gevallen de geldende wetgeving en richtlijnen opvolgen. Ervoor zorgen dat er terugwaarts een elektrische bescherming aanwezig is op het apparaat en voor de gebruiker (voor Frankrijk is dat bijvoorbeeld een aardschakelaar van 30 mA). Controleren of de verbindingen goed zijn aangedraaid. Het apparaat moet absoluut een goede aardverbinding hebben. Ervoor zorgen dat de onderdelen die onder spanning staan onbereikbaar blijven (aanwezigheid van beschermkapes in de oorspronkelijke staat). De grootte van de buizen waar de kabels langs lopen moet afgestemd zijn op de diameter van deze kabels. Voordat u een beschermkap gaat demonteren, moet u ervoor zorgen dat de elektriciteitstoevoer is afgesloten.

3. Risico's met betrekking tot water

Druk De apparaten moeten gebruikt worden in de serie drukapparaten waarvoor ze ontworpen zifn (zie p.36). Aansluiting en evacuatie + Voor apparaten die onder druk staan, moet een hydraulische beveiliging worden geinstalleerd met minimaal een afblaasklep, die direct op de koud watertoevoer wordt geïnstalleerd (zie p.36). 3

Installatiehandleidi De afvloeingsopening van de klep niet bedekken. De evacuatie van de klep aansluiten op het vuil water. Het moet bovendien bij overdruk absoluut onmogelijk zijn dat de afvoer belemmerd wordt. De afvoerklep bevestigen op een schuin aflopende afvoerleiding in een vrije, vorstvrije ruimte, zodat het water dat vrijkomt bij verhoging van de druk in de boiler of bij het legen van de boiler snel weg kan lopen. De diameter van de afvoerleiding moet zijn aangepast aan de hoeveelheid te transporteren water. Erop letten dat u de aansluitingen voor warm en koud water niet met elkaar verwisselt. Controleer of er geen lekkages zijn.

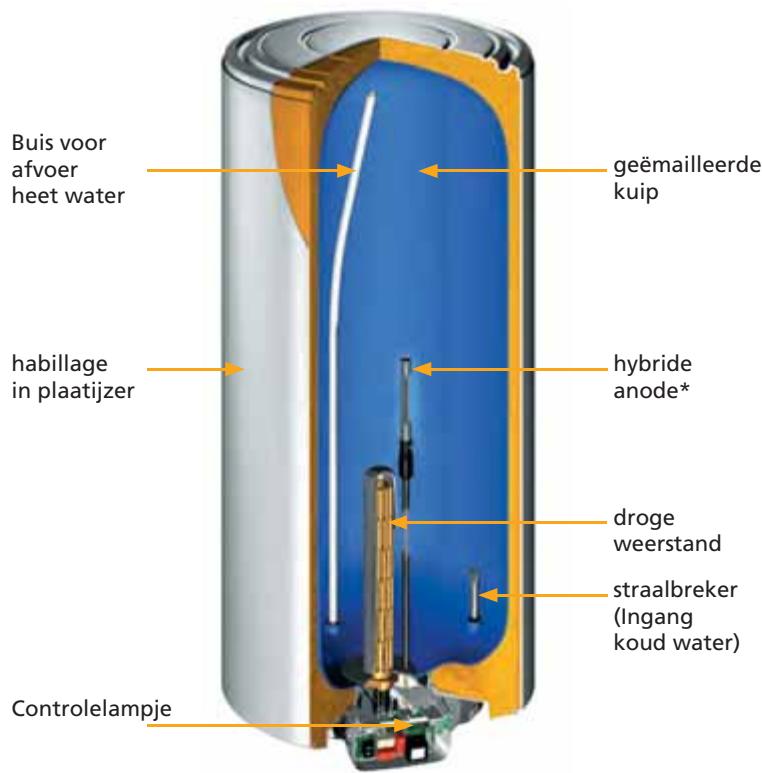

Presentatie van uw boiler Buis voor afvoer geëmailleerde heet water kuip habillage hybride in plaatijzer Controlelampje droge weerstand straalbreker {ingang koud water)

  • voor 50 liter : een anode in titanium De boiler die u zojuist heeft aangeschaft, bestaat uit de volgende elementen : een boiler met een beschermende geëmailleerde buitenwand; een eenvoudig te vervangen weerstand van speksteen (geen noodzaak de boiler eerst leeg te laten lopen); Een thermische stroomonderbreker die zorgt voor beveiliging bij een abnormaal hoge temperatuur: Een hybride anode (50 liter : een titanium anode) die een zwakstroom afgeeft : deze stroom beveiligt continu de boiler tegen corrosie; Een in de boiler geïntegreerd controlelampje waarmee het functioneren van de boiler eenvoudig gecontroleerd kan worden.

1. Veiligheid instructie

+ _Dit apparaat is niet geschikt om te worden gebruikt door personen (kinderen inbegrepen) met verminderde lichamelike, zintuigelijke of geestelijke vermogens of door personen zonder ervaring of kennis behalve in. het geval zij door degene die voor hun veiligheid verantwoordelijk is, in het oog wonden gehouden of vooraf de nodige instructies hebben gekregen met betrekking tot het gebruik van het apparaat. De kinderen moeten in het oog gehouden worden om te voorkomen dat zij in het het apparaat gaan spelen.

De stroom verbreken voor gelijk welke werkzaamheid. De kap afnemen.

2.1 Dagelijks onderhoud

Preventie Een water warmtegeleidende vereist niet genoeg onderhoud. Het aftapelement van de hydraulishe veiligheid 1 keer per maand manoeuvreren. Regelmatig controleren of het controlelampje groen brandt. Als het niet meer brandt of knippert, waarschuw dan uw erkende installateur. Wanneer er een fout wordt aangegeven, kijk dan naar het betreffende onderdeel van de storingsgids. Als vastgesteld wordt dat er een constante ontsnapping is van damp of van kokend water langs de aftap of langs de opening van een aftapkraan, de elektrische stroomvoorziening van de boiler onderbreken en een vakman raadplegen of after-sales service. Om verzekerd te zijn van vele jaren goed functioneren van uw apparaat, moet u het elke twee jaar laten controleren door een erkend installateur. Het aftappen (ledigen) Voor regio's met zeer kalkrijk water (TH>20°), wordt behandeling aanbe- volen. Bij gebruik van een ontharder moet het kalkgehalte hoger blijven dan 15°f Het gebruik van een ontharder heeft geen gevolgen voor onze garantie, op voorwaarde dat het apparaat CSTB gecertificeerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatig gecontroleerd en onderhouden wordt : + Besluit n° 2001-1220 van 20 december 2001 en circulaire DGS/SD 7A. + Besluit n° 2002-571 van 25 november 2002. + Voldoen aan de DTU 60.1 norm

BELANGRUK: HET IS NOODZAKELUK HET VEILIGHEIDSELEMENT REGELMATIG (D.W.Z. TEN MINSTE EEN KEER PER MAAND) EEN PAAR SECONDEN OP DE STAND VOOR HET AFTAPPEN TE ZETTEN. OP DIE MANIER WORDT HET EVEN- TUEEL AANWEZIGE VUIL DAT DE KLEP OP DEN DUUR KAN VERSTOPPEN, AFGEVOERD. DOOR NIET-NALEVING VAN DEZE REGEL KAN DE TANK VAN DE BOILER BESCHADIGD RAKEN (IN DAT GEVAL GELDT DE GARANTIE NIET). +_Het aftappen: een boiler die niet gebruikt wordt en die aan vorst is bloot- gesteld moet worden afgetapt.

1- Onderbreek de stroom.

2- Draai de koudwatertoevoer dicht.

3-Laat de tank leeglopen met behulp van de hendel van het veiligheid- selement en door een warmwaterkraan open te draaien.

4- Bescherm het veiligheidselement tegen vorst.

5- Om de boiler opnieuw in dienst te stellen, raadpleeg de rubriek «indienststel-

ling». Raadpleeg uw installateur indien het veiligheidselement bevriest. Ontkalking: laat de boiler in streken met kalkhoudend water om de twee jaar door een bekwaam technicus ontkalken; schraap de binnenwand van het toestel niet schoon. Opmerking : Werkt uw toestel minder goed, dan kan dat te wijten zijn aan kalkaanslag op de warmtewisselaar ; raadpleeg in dat geval uw installateur om de warmtewisselaar te laten reinigen. Elektrische boiler A.C.I.: na het onderbreken van de stroom blijft het groene A.C.I. controlelampje in werking zijn (batterij); het risico op een elektrische schok is onbestaand. Controleer regelmatig of het groene controlelampje in werking zijn. (zie p. 52). De volgende onderdelen kunnen vervangen worden: - De elektronischethermostaat (control board) - De printplaat - De temperatuursensor - De weerstand, eventueel samen met het verwarminggslichaam (bij boilers met eenACI) - De pakking, - De batterij (accu) - De kap - Het controlelampje van kleine modellen Wordt het verwarmingslichaam vervangen of de boiler geopend, dan moet de pakking systematisch worden vervangen. Om de weerstand van boilers met een geblindeerde weerstand te vervangen is het noodzakelijk de boiler af te tappen. Alleen een bekwaam technicus mag defecte onderdelen vervangen door originele onderdelen van de constructeur. + Ontsnapt er voortdurend damp of kokend water uit de aftapgoot of bij het openen van een warmwaterkraan, onderbreek de stroomtoevoer van de boiler (bij toestellen met een warmtewisselaar, eveneens de toevoer van het primair circuit)... VOORKOM AFER-SALES SERVICE.

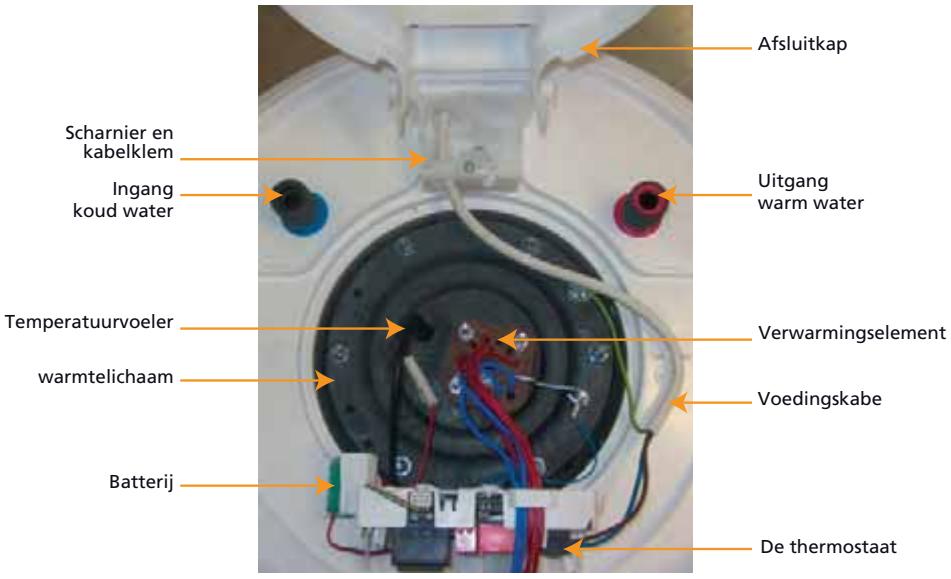

2.2 Beschrijving van de onderdelen

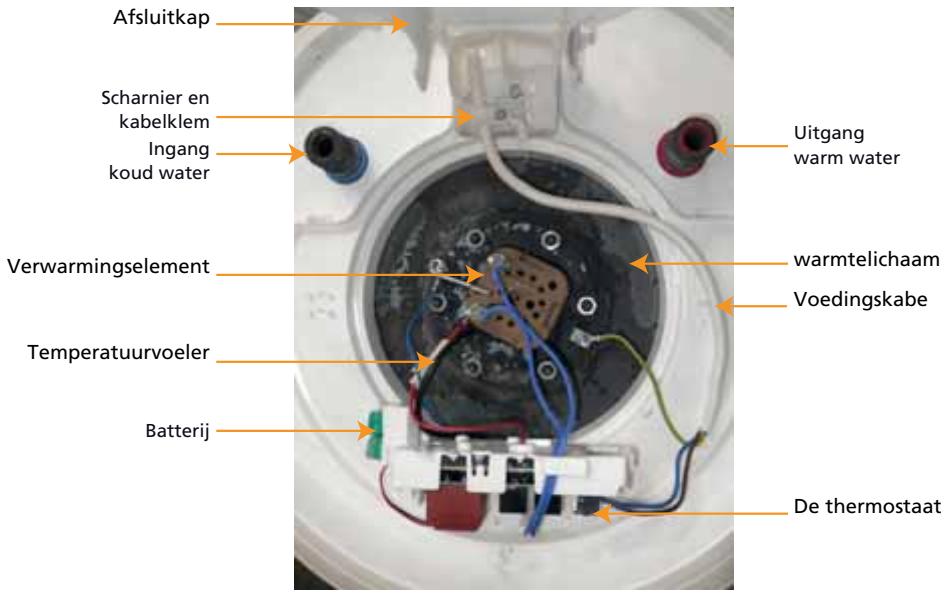

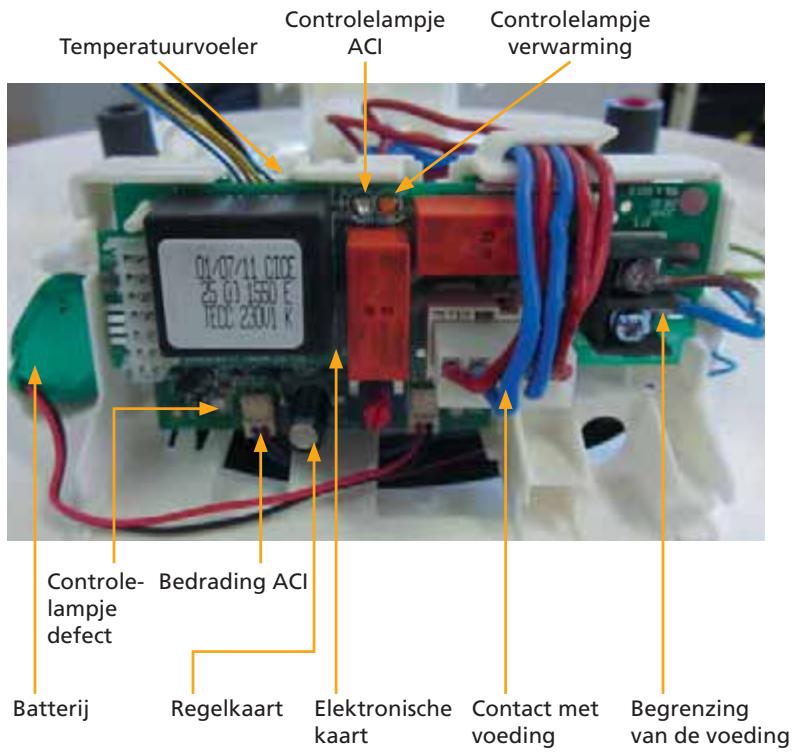

Onderhoudshandleidi Onderdelen van de boiler op voet en van een horizontale wandboiler Temperatuurvoeler Batterij De thermostaat Verwarmingselement Voedingskabel

Onderdelen van de thermostaat Controlelampje Controlelampje Temperatuurvoeler AC verwarming Controle- Bedrading ACI lampje defect Batteri Regelkaart Elektronische Contact met Begrenzing kaart voeding van de voeding

2.3 Onderhoud door een gekwalificeerd persoon

De te volgen procedure voor het ontkalken van de boiler is als volgt : . Onderbreek de elektrische stroomtoevoer.

2. Draai de bevestigingsschroeven los en haal de beschermkap weg.

Maak de voedingskabel van de thermostaat los en vervolgens de aardedraad die met de ketel verbonden is. Maak de verbinding los tussen het verwarmingselement en de elektronische kaart. Verbreek de verbinding tussen de rode draad en de schakelaar en draai de kabelschoen los van de blauwe draad. . Klip de kaartsteun los door : - het naar voren te halen in de verticale wandmodellen - los te klippen van de bekleding van de verticale modellen op voet of van een horizontaal wandmodel

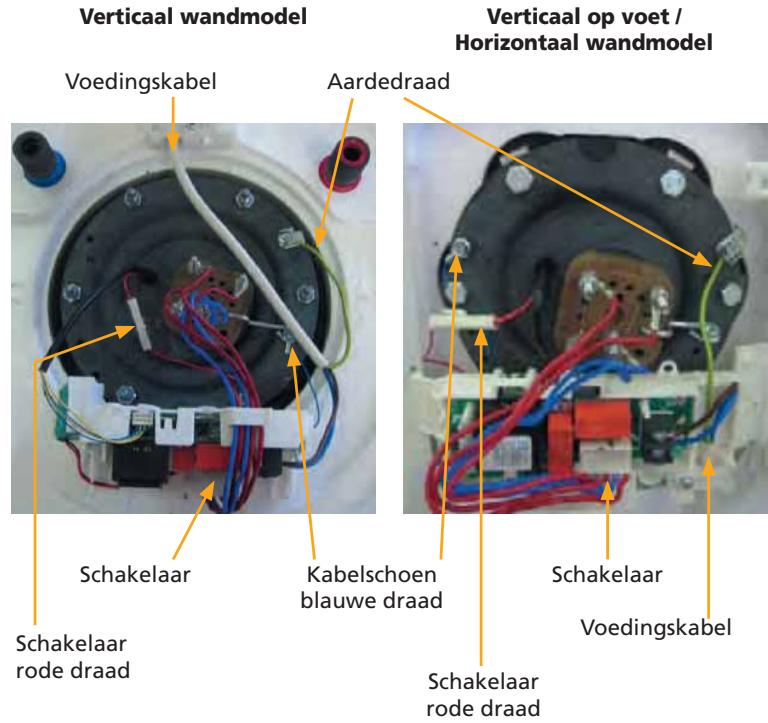

Vertical wandmodel Vertical op voet / Horizontaal wandmodel Voedingskabel Aardedraad Schakelaar Kabelschoen Schakelaar blauwe draad Schakelaar Voedingskabel rode draad Schakelaar rode draad

NL Onderhoudshandleiding

7. De ketel legen en het verwarmingselement is zin geheel demonteren

(zowel het verwarmingselement als de buis).

8. De kalkaanslag in de vorm van modder of kalklagen onderin de ketel

verwijderen en de binnenkant zorgvuldig reinigen. Niet proberen de kalk van de wand af te krabben of er af te tikken: u riskeert de binnenwand van de boiler te beschadigen. .… Het is niet nodig de hybride anode te inspecteren of te vervangen.

10. Het verwarmingselement en -buis terug plaatsen en daarbij een nieuwe

afsluitring gebruiken: de moeren geleidelik niet te veel vastdraaien (gekruiste bevestiging).

11. De boiler vullen en daarbij een warmwaterkraan open laten staan: als

er water uitkomt is de boiler vol.

12. Controleren of er geen water uit de boiler komt bij de afsluitring.

Pas daarna de thermostaat terugplaatsen in de tegenovergestelde volgorde als vermeld hierboven.

13. De boiler weer aansluiten op de elektriciteitsnet.

14. De volgende dag opnieuw de goede afdichting bij.

3. Storingsherkenning

3.1 Herkenning storingen door gebruiker :

het functioneren van controlelampje Controlelampje Stand van het controlelamp} Betekeni Opmerking Controlelampje | Brandt constant (oranje) Normaal gebruik : Het apparaat is aangesloten Erin ph - Water wordt verwarmd | op elektriciteitsnet Oum 9 e - Bescherming tegen corro- û sie gewaarborgd Brandt constant (groen) Normaal gebruik bij Het apparaat is aangesloten daluren/permanent : op elektriciteit e -Warm water beschikbaar - Bescherming tegen corro- sie gewaarborgd Controlelampje [La 9Z28m knipperend (Groen) Normal gebruik (geen | Het apparaat werkt a ul abonnement op piek-en | op batterij daluren) : Groen 2000080000 - Warm water beschikbaar

55 - Bescherming tegen corro-

sie gewaarborgd Abnormaal functioneren | Neem contact op met uw installateur of met uw leverancier Lampje uit Abnormaal functioneren | Geen verbinding met elektriciteitsnet : - Probeer de boiler via een an- dere schakelaar in de meterkast ‘ ‘te laten functioneren en/of vit © - Controleer de elektrische stop + Als het controlelampje niet gaat branden, neem dan contact op met uw installateur of leverancier

NL Onderhoudshandieiding

3.2 Controle door installateur: controlelampje kaart

à Gevaar van niet beschermde onderdelen die onder spanning staan. Controlelampje pro Stand van het controlelampje Betekenis Opmerking reparatie 1 knipperend Fout batterij werkt niet meer Batterij vervangen 0 0% 00 OO

3 knipperend Fout 3: Thermostaatvoeler mn h … |thermostaatvoeler werkt | vervangen Z 3 $C O ©) {| niet 6 knipperend Fout 6 : Er zit kortsluiting in het : Anticorrosiebeschermings- _ | system : 26: 6-6: 6 6: 6 O O6: 6: 6- | systeem werktnietgoed |- Verwarmingselement

vervangen Roue @ 35 7 knipperend Fout 7: Geen water in de boiler : à ve de à ee [sun voor rdroog | Vu de bol met water LS SES ICE verhitten” AEAEROK Water dat te weinig geleidt 35 (acht water) : - Neem contact op met uw installateur of uw leverancier Fout Systeem in open circuit Anticorrosiebeschermings- | - verifiéren van bedrading systeem werkt niet goed | met schakelaars - als klacht blijft bestaan, het verwarmingselement vervangen

3.3 Controle van de thermostaatvoeler

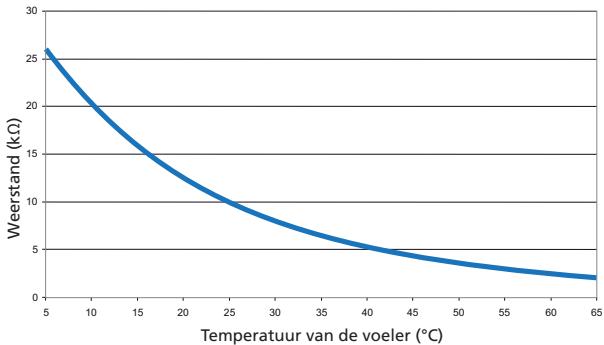

De thermostaatvoeler kan indien nodig met een ohmmeter gecontroleerd worden : + tussen de twee blauwe drade: eerstand < 10 ohm + tussen de twee gele draden: zie bijgaand overzicht van weerstanden gerelateerd aan de temperatuur Verhouding tussen weerstand van de thermostaatvoeler en de temperatuur Weerstand (kA) Temperatuur van de voeler (°c) 53

De boiler moet worden geïnstalleerd door een erkende installateur volgens de daarvoor geldende normen en onze technische voorschriften. Hij moet normaal gebruikt worden en regelmatig door een daartoe gekwali- ficeerd person onderhouden worden. Onder deze voorwaarden, omvat onze garantie de vervanging of gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan onze technische dienst vaststelt dat ze defect zijn en eventueel van het apparaat, met uitzondering van arbeidsloon en transportkosten, evenals van schadever- goeding en verlenging van de garantie. Onze garantie gaat in op de datum waarop het apparaat is geinstalleerd (volgens de rekening van de installateur of de aankoopfactuur). Indien deze rekeningen niet aanwezig zijn, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden. De garantie van het te vervangen onderdeel of apparaat (onder garantie) eindigt tegelijkertijd met dat van het vervangen onderdeel of apparaat (het eerste gefactureerde material). De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken niet uit. Een defect onderdeel geeft geen enkel recht op de vervanging van het apparaat. De after-sales service garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 10 jaar. Een apparaat dat mogelijk schade heeft veroorzaakt moet niet verwij- derd worden voor de komst van schadedeskundigen; het slachtoffer van de schade moet zijn verzekering waarschuwen.

2. Geldigheid van de garantie

Uitgesloten van deze garantie zijn gebreken als gevolg van :

2.1 Ongewone omgevingsvoorwaarden

Schade als gevolg van schokken of vallen tijdens het vervoer na aflevering uit de fabriek. Plaatsing van het apparaat in een niet vorstvrije ruimte of in een ruimte onderhevig aan slechte weersomstandigheden (vochtige, niet geventileerde ruimtes, aanwezigheid schadelijke stoffen). Gebruik van water dat niet voldoet aan de normen m.b:t. gehalte aan chloor, sulfaat, kalk, weerstand en TAC. Hardheïd van het water < 15°f.

+ Elektrische voeding is onderhevig aan frequente overdruk {via het net, bliksem..), elektrische voeding niet conform met minimale en maximale drukwaarden en frequenties (NF norm EN 50160). + Schade als gevolg van niet te vinden problemen als gevolg van de plaatsing {moeilik toegankelijke plaats) en die vermeden hadden konden worden door een onmiddellike reparatie van apparaat.

2.2 Een installatie niet in overeenstemming

met de daarvoor geldende regels, normen en gebruiken Afwezigheid of verkeerde montage van een nieuwe beveiligingsgroep in conformiteit met de norm EN1487, wijziging van de belasting; het rechtstreeks aansluiten van de boiler op een hydraulisch systeem dat het functioneren van de beveiligingsgroep belemmert (drukregelaar, afsluitkraan…). Afwezigheid van beschermingshoezen (izer, staal of isolatiemateriaal) op de warmwaterleidingen waardoor corrosie op kan treden. Foutieve elektrische aansluiting: niet in overeenstemming met de daarvoor geldende normen, geen correcte aarding, geen correcte bedrading, elektrische verlengsnoeren, het niet in acht nemen van de door de fabrikant voorgeschreven aansluitingsvoorschrfiten. Plaatsing van het apparaat niet conform met de installatievoorschriften. Abnormale corrosie van de doorlaatpunten (voor warm of koud water) als gevolg van een niet correcte hydraulische aansluiting (slechte afdichting) of als gevolg van de afwezigheid van diélektrische isolatie (direct contact tussen ijzer en koper). Afwezigheid of niet correcte montage van de elektrische beschermkap. Afwezigheid of verkeerde montage van de kabeldoorgang. Een val van het apparaat als gevolg van ongeschikte bevestigingspunten.

2.3 Slecht onderhoud

+ Abnormale kalkaanslag op verwarmingselementen of beveiligingsorganen. + Een gebrek aan onderhoud aan de beveiligingsgroep die zich manifesteert in overdruk. + Vervanging van oorspronkelijke onderdelen zonder toestemming van de producent of gebruik van niet bij de producent bekende onderdelen.

3. Dienst na verkoop

De volgende onderdelen kunnen vervangen worden : De deurdichting De thermostaat De weerstand Hulsel voor de weerstand Veiligheidssonde batterij Gebruik alleen door de after-sales service geadviseerde onderdelen. Preciseer bij elke bestelling de code van de boiler en het serienummer (in kader) zoals vermeld op het typeplaatje dat is bevestigd in de buurt van de elektrische onderdelen. Voor elke reparatie van het product moet de hulp van een daartoe gekwali- ficeerd persoon ingeroepen worden.

4. Aanbevelingen van GIFAM

Aard van het product + Dit apparaat is exclusief bedoeld voor het verwarmen van leidingwater, met uitsluiting van elke andere vioeistof. Normaal gebruik + Neem contact op met een erkend installateur, wanneer het apparaat niet goed functioneert. + Zet een leeg apparaat niet onder spanning. Verbrandingen en bacteriën Om gezondheidsredenen moet hetwater op een hoge temperatuur bewaard worden. Die temperatuur kan brandwonden veroorzaken. Neem de gebruikelike voorzorg in acht (mengkranen...) om elk incident bij het watertappen te vermijden. Wanneer u enige tijd geen warm water heeft gebruikt, laat dan eerst de kraan een tijdje lopen.

+ Regelmatig het correct functioneren van het hydraulische veiligheidssysteem controleren volgens de voorschriften van de fabrikant. + Elke reparatie kan slechts plaats vinden als het apparaat niet onder spanning staat.

Wijzigingen van het apparaat zijn niet toegestaan. Elke vervanging van onder- delen moet verricht worden door een daarvoor gekwalificeerd iemand en met onderdelen geleverd door de fabrikant.

Het apparaat ledigen en de stroom uitschakelen alvorens het te demon- teren. De verbranding van bepaalde componenten kan giftige gassen vrij maken, het apparaat dus niet verbranden. + Niet uw boiler in de vuilnisbak gooien, maar zet het op een plaats toege- wezen voor dit doel (collectie punt) waar het kan worden gerecycleerd.

  • du lundi au vendre de 8h00 à 12h30 et de 13h30 à 18h00 GARANTIEVOORWAARDEN DIT DOCUMENT MOET DOOR DE KLANT BEWAARD WORDEN HET GARANTIEBEMIIS ALLEEN IN GEVAL VAN KLACHTEN OVERLEGSENI + De duur ven de garantie bedreagt twee jar gerekend vanaf de datum van installati of aankoop en zal nooît langer kunnen zin dan 30 maanden gerekend venaf de datum van fabricage in het geval de nodige bewisstukken ontbreken. + SAUTER zal de als defect erkende onderdelen vervangen of leveren met uitsluiting van schadevergoeding. + Beschadigingen die voortvlosien uit een niet conforme installatie, uit een abnormél gebruik of uit het niet inachtnemen van de voorschriften vermeld in de handleiding worden niet door de garantie gecekt. + De bepalingen van deze garantievoorwearden sluiten niet voordeel ten goede van de koper uit, noch de wettelike garantie met betrekking tot verborgen gebreken en fouten welke hoe den ook van togpassing zin volgens de voorwaarden beschreven in artikelen 1641 en volgende van het Burgerlik Wetboek. + Dit garantiebewis alleen in geval van klachten aan uw verdeler of installateur overleggen en er de aankoopfactuur bivoegen Ingeval van een storing, bel : +32 (0)2 357 28 28 maandag tot wridag van 8.00 tot 12.80 en 13.30 tot 18.00 D'Œuvre
