GEBRUIKSAANWIJZING KS 9310 TECHWOOD

Instructie handboek; 33-48

Veiligheidsmaatregelen 34

Aanbevelingen 35

Installeren en aanzetten van het apparaat 36

Voordat u het apparaat aanzet 36

DE VERSCHILLENDE FUNCTIES EN MOGELIJKHEDEN ....37

Instelling van de thermostaat 37

Supervriezen en schakelaar lage omgevingstemperatuur 38

Informatielampjes 39

Het apparaat inschakelen 39

Accessories 40

lislade 40

Flessenhouder 40

DE INDELING VAN HET VOEDSEL IN HET APPARAAT 40

Koelcompartiment 40

Vriezercompartiment 41

REINIGING EN ONDERHOUD 42

Ontdooien van het koelcompartiment 42

Ontdooien van het vriezercompartiment 43

Voor het vervangen van de lamp in de koelkast 43

TRANSPORT EN VERANDERING VAN PLAATS 44

Wijziging van de richting waarin de deur opent 44

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE 47

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN ....48

DEEL 1. VOORDAT U HET APPARAAT GAAT GEBRUIKEN

Veiligheidsmaatregelen

• Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installeren van het apparaat moet er goed op worden gelet dat de componenten van het koelcircuit niet beschadigd raken. In het geval van beschadiging moet men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een aantal minuten goed ventileren.
• Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat wordt ingebouwd niet afgedekt worden.
• Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen.
• Gebruik geen elektrische apparatuur in het koel- en het vriezercompartiment van het apparaat.
• Als dit apparaat een oude koelkast met een slot vervangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodat spelende kinderen zichzelf niet kunnen opsluiten.
• Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze moeten worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan de plaatselijke afvalverwijderingsdienst en neem contact op met de plaatselijke overheid of uw leverancier wanneer u vragen heeft. Let er goed op dat het koelbuizenwerk niet beschadigd raakt voordat het apparaat wordt opgehaald door de juiste afvalverwijderingsdienst.

Belangrijk:

Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is niet aansprakelijk voor een onjuiste installatie en onjuist gebruik (zie gebruiksaanwijzing).

Aanbevelingen

Waarschuwing: Gebruik geen andere mechanische toestellen of anderen middelen om het ontdooiingproces te versnellen. Gebruik geen elektrische toestellen in de bewaarladen van het toestel. Houd de ventilatieopeningen van het toestel vrij. Beschadig het koelcircuit van de koelkast niet.

• Gebruik geen adapters of shunts die tot oververhitting of brand kunnen leiden.
• Gebruik geen oude, kromgebogen kabels.
• Draai en buig de kabels niet.

• Laat kinderen niet met het apparaat spelen. Kinderen mogen NOOIT op laden/planken zitten of aan de deur hangen.
• Gebruik geen scherpe metalen objecten voor het verwijderen van ijs op het vriescompartiment; deze kunnen gaten maken in het koelkastcircuit en onherstelbare schade aanrichten aan de kast. Gebruik de bijgeleverde plastic schraper.
• Doe de stekker niet in het stopcontact als u natte handen heeft.
• Plaats geen containers (glazen flessen of tinnen containers) met vloeistoffen in de vriezer, met name geen vloeistoffen met koolzuur, aangezien zij ertoe kunnen leiden, dat de container tijdens het vriezen springt.
• Flessen met een hoog percentage alcohol moeten goed afgesloten worden en verticaal in de koelkast worden geplaatst.
• Raak de koeloppervlakken niet aan, speciaal niet met natte handen. U kunt hierdoor ernstige verwondingen oplopen.
• Eet geen ijs, dat net uit de vriezer is verwijderd.

- Indien het aansluitsnoer is beschadigd, moet het worden vervangen door de producent of de serviceagent of een gekwalificeerd iemand.

- Dit apparaat is niet bedoeld voor gebruik door personen (inbegrepen kinderen) met gereduceerde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze toezicht of instructies kregen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

- Indien de elektriciteitskabel beschadigd is, moet deze worden vervangen door de fabrikant of service agent of een aangeduide persoon.

Installeren en aanzetten van het apparaat

- Dit apparaat wordt aangesloten op 220-240V en 50 Hz.

- U kunt hulp krijgen van de servicedienst bij het installeren en aanzetten van het apparaat.

- Voordat u het apparaat aansluit op de stroomtoevoer, dient u u ervan te vergewissen, dat het voltage op het typeplaatje overeenkomt met het voltage van het elektrische systeem in uw woning.

- Stop de stekker in een geaard stopcontact. Indien het stopcontact geen aarde heeft of als de stekker niet past, dient u er een bevoegde elektricien bij te halen.

- De stekker moet ook na het plaatsen van het apparaat bereikbaar zijn.

- De producent is niet verantwoordelijk voor het niet-monteren van een aardeaansluiting zoals in deze handleiding beschreven.

- Plaats het apparaat niet in direct zonlicht.

- Niet gebruiken in de open lucht en niet aan regen blootstellen.

- Plaats de koelkast ver van hittebronnen en in een goed geventileerde positie. De koelkast dient tenminste 50 cm af te staan van radiatoren, gas- of kolenfornuizen en 5 cm van elektrische ovens vandaan.

- Houd tenminste 15 cm vrije ruimte aan boven de bovenkant.

- Monteer de plastic muurspacers op de condensor aan de achterkant van de koelkast om tegen de wand leunen te voorkomen, zodat de kast goed blijft werken.

- Plaats geen zware voorwerpen en allerlei dingen op het apparaat.

- Indien het apparaat naast een andere koelkast of vriezer staat ged'nstalleerd, dient er een minimum afstand van 2 cm te worden aangehouden om condensvorming te voorkomen.

- Het apparaat moet stevig en waterpas op de vloer staan. Gebruik de twee voorste stelvoetjes voor aanpassing aan de vloer.

- De buitenkant van het apparaat en de accessoires aan de binnenkant moeten worden gereinigd met een oplossing van water en vloeibare zeep; de binnenkant van het apparaat met dubbelkoolzure soda opgelost in lauwwarm water. Plaats alle accessoires terug, nadat ze opgedroogd zijn.

Voordat u het apparaat aanzet

- Wacht ruim 3 uur voordat u het apparaat weer aansluit om zeker te zijn van een goede werking.

- Er kan sprake zijn van een geur, wanneer u het apparaat voor het eerst aanzet. Deze geur verdwijnt, wanneer het apparaat begint met koelen.

DEEL 2. DE VERSCHILLENDE FUNCTIES EN MOGELIJKHEDEN

Instelling van de thermostaat

THERMOSTAAT VAN DE VRIEZER EN DE KOELKAST

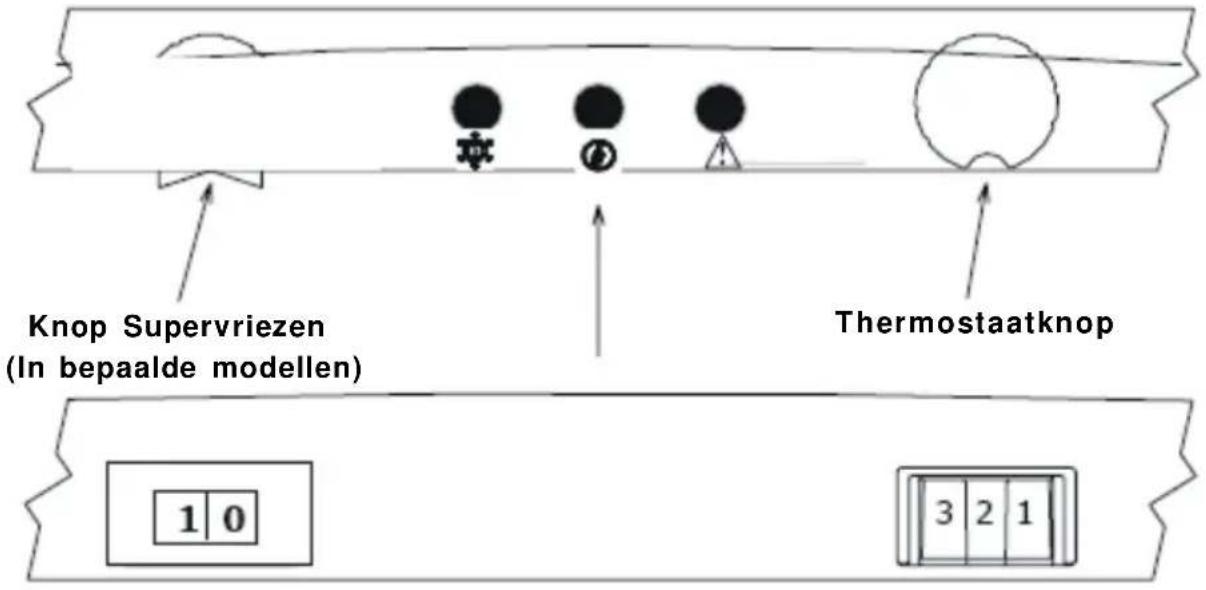

Knop Supervriezen (In bepaalde modellen) Thermostaatknop 1 0 3 2 1

De thermostaat regelt de temperatuur in de koelkast en de vriezer automatisch. Door de knop van stand 1 naar 5 te draaien, verlaagt u de temperatuur.

Instelling van de thermostaat voor koel- en vriezercompartiment

1 - 2 : Voor het bewaren van voedsel in de vriezer gedurende korte tijd kunt u de knop tussen de laagste en de mediumstand zetten.
3 - 4 : Voor het bewaren van voedsel in de vriezer gedurende langere tijd, kunt u de knop in de mediumstand zetten.
5 : Voor het invriezen van vers voedsel. Het apparaat zal langer blijven werken. Dus nadat het voedsel is ingevroren moet u de thermostaat in de vorige stand zetten.

Als uw koelkast niet genoeg koelt;

- Uw koelkast is ontworpen om te werken in een omgevingstemperatuur zoals gespecificeerd in de normen volgens de klimaatklasse die op het typeplaatje staat vermeld. Het wordt niet aanbevolen om de koelkast te gebruiken in omgevingen met een temperatuurwaarden die buiten de gespecificeerde klimaatklasse valt.

Klimaatklasse	Omgevingstemperatuur (°C)
T	Tussen 16°C en 43°C
ST	Tussen 16°C en 38°C
N	Tussen 16°C en 32°C
SN	Tussen 10°C en 32°C

(*) Volgens de norm TS EN ISO 15502 is de tropische klasse alleen gedefinieerd voor omgevingstemperaturen tussen 16°C en 43°C.

Supervriezen en schakelaar lage omgevingstemperatuur

(In bepaalde modellen)

a) Supervriezen: Indien de omgevingstemperatuur meer dan 18°C bedraagt, kan deze schakelaar gebruikt worden als de supervriezen-schakelaar.

Voor het invriezen van verse levensmiddelen of wanneer het RODE lampje brandt. Het toestel zal langer werken. Nadat u de koude toestand krijgt (rode lampje is uit), moet u terug in de vorige positie plaatsen.

b) Prestaties bij lage omgevingstemperatuur: Indien de omgevingstemperatuur minder dan 18°C bedraagt, kan deze schakelaar worden gebruikt om goede prestaties bij een lage omgevingstemperatuur te verkrijgen.

Indien de omgevingstemperatuur meer dan 18°C bedraagt, moet de functie Supervriezen op de UIT-positie worden gezet wanneer men deze niet wenst te gebruiken.

Merk op dat:

a) Zet niet in de "I" positie om energie te besparen wanneer u de functie niet wilt gebruiken.
b) Indien het rode lampje continu brandt gedurende meer dan 48 uur, schakel de schakelaar uit en bel naar een servicepunt.

Informatielampjes

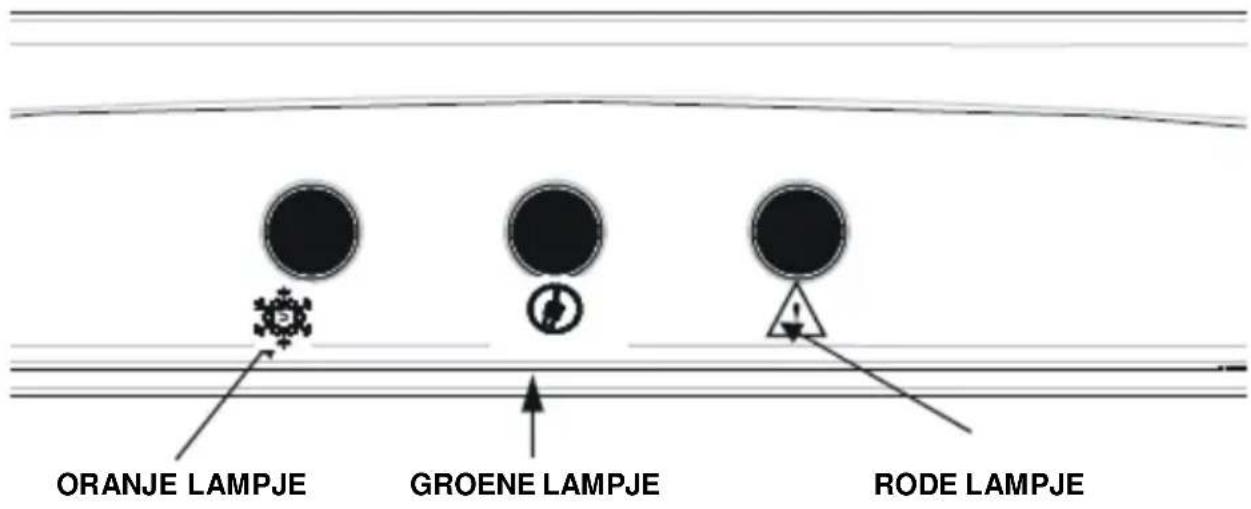

ORANJE LAMPJE GROENE LAMPJE RODE LAMPJE

ORANJE LAMPJE: Als "Supervriezen" in werking is (de knop Supervriezen staat Aan), dan brandt het oranje lampje.

GROENE LAMPJE: Als het apparaat is aangesloten op het elektriciteitsnet, dan brandt het groene lampje automatisch.

RODE LAMPJE: Als het vriezercompartiment niet koud genoeg is, dan gaat het rode lampje branden. Zet de knop Supervriezen aan totdat het rode lampje uitgaat. Zodra het vriezercompartiment koud genoeg is, moet u de knop Supervriezen weer uitschakelen.

Het apparaat inschakelen

Controleer of het groene lampje brandt zodra het apparaat is aangesloten op het elektriciteitsnet. Zet vervolgens de thermostaatknop van de vriezer op stand 5 (hoogste stand) en zet de knop Supervriezen op Aan totdat het rode lampje uitgaat (let op: voor de optimale temperatuur in het vriezercompartiment moet de indicator van de thermostaat tussen de stand 2 en 4 staan.

• Als u het apparaat de eerste keer inschakelt, dan moet het apparaat eerst 24 uur continu werken zodat de temperatuur laag genoeg is.
• Tijdens deze afkoelingsperiode moet u de deur niet te vaak openen en kunt u beter niet te veel voedsel in het apparaat leggen.
• Als het apparaat wordt uitgeschakeld of de stekker uit het stopcontact wordt gehaald, moet u 5 minuten wachten voordat u het apparaat weer inschakelt of aansluit op het elektriciteitsnet, om te voorkomen dat de compressor beschadigd raakt.

Accessories

Ijslade

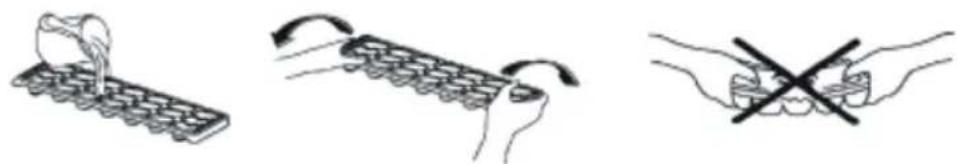

• Vul de ijslade met water en plaats deze in het vriezercompartiment.
• Zodra het water helemaal is veranderd in ijs kunt u de lade buigen zoals hieronder getoond, om de ijsklontjes te kunnen pakken.

Flessenhouder (In bepaalde modellen)

U kunt de flessenhouder gebruiken zodat de flessen niet gaan schuiven of voorover vallen. Hiermee voorkomt u ook dat er een hard geluid ontstaat bij het openen en dichtdoen van de deur.

• Plaats nooit vloeistoffen in onafgesloten verpakkingen in de koelkast zodat de vochtigheidsgraad en de daarbij behorende toename van ijs beperkt blijft. IJsvorming ontstaat gewoonlijk in de koudste gedeelten van de verdamper en het apparaat zal dan in de loop van de tijd vaker ontdooid moeten worden.
• Plaats nooit warm voedsel in de koelkast. Warm voedsel moet eerst tot kamertemperatuur afkoelen en moet zodanig in de koelkast worden geplaatst dat er voldoende luchtcirculatie is.
• Er mag niets tegen de achterwand komen omdat dit dan kan bevriezen en tegen de achterwand kan gaan plakken. Open de deur van het apparaat niet te vaak.
• Plaats vlees en schoongemaakte vis (verpakt in doosjes of plastic zakken) die u binnen 1 tot 2 dagen gebruikt in het onderste gedeelte van de koelkast (boven de groentelade) aangezien dit het koudste gedeelte is en het voedsel hier het beste bewaard blijft.
• U kunt fruit en groente in de groentelade leggen zonder verpakking.

Vriezercompartiment

- De vriezer wordt gebruikt voor het bewaren van diepvries- of ingevroren voedsel gedurende langere tijd en voor het maken van ijsklontjes.

- Plaats geen vers en warm voedsel dat u wilt invriezen op de deurschappen. Gebruik de deurschappen alleen voor het bewaren van reeds ingevroren voedsel.

- Plaats geen vers en warm voedsel direct naast bevroren voedsel omdat het bevroren voedsel dan kan ontdooien.

- Bij het invriezen van vers voedsel (bijv. vlees, vis en gehakt) is het raadzaam deze in porties te verdelen die u per keer gebruikt.

- Voor het bewaren van diepvriesvoedsel: de aanwijzingen op de diepvriesverpakkingen dienen altijd zorgvuldig te worden opgevolgd en als er geen aanwijzingen worden gegeven, dan mag u het voedsel niet langer bewaren dan 3 maanden na de aankoopdatum.

- Bij het kopen van diepvriesvoedsel dient u erop te letten dat dit voedsel onder de juiste temperatuur is ingevroren en dat de verpakking intact is.

- Diepvriesvoedsel moet in een goede verpakking worden vervoerd zodat de kwaliteit van het voedsel gehandhaafd blijft en moet zo snel mogelijk weer in de vriezer worden gelegd.

- Als een verpakking met diepvriesvoedsel tekenen van vochtigheid laat zien of abnormaal bol staat, dan is dit voedsel voorheen waarschijnlijk bij een te hoge temperatuur bewaard gebleven en is de inhoud ervan niet langer goed.

- De houdbaarheid van diepvriesvoedsel is afhankelijk van de kamertemperatuur, de instelling van de thermostaat, het aantal keren dat de deur wordt geopend, het soort voedsel en de tijd die nodig was om het product van de winkel naar huis te vervoeren. Houdt u altijd aan de aanwijzingen op de verpakking en bewaar het product nooit langer dan na de opgegeven houdbaarheidsdatum.

- Voor zelf bereid voedsel (en ander voedsel wat ingevroren dient te worden) dient u een schap voor snel invriezen te gebruiken zodat het proces van invriezen sneller verloopt door de grotere vriescapaciteit van deze schappen. De middelste schappen van het vriezercompartiment hebben de grootste vriescapaciteit (zie pagina 48).

DEEL 4. REINIGING EN ONDERHOUD

- Verbreek eerst de aansluiting met het elektriciteitsnet, voordat u begint met het schoonmaken.

- Maak het apparaat niet schoon door er water in te gooien.

- De binnenkant van de koelkast dient met soda en lauw water te worden gereinigd.

- Maak de accessoires afzonderlijk schoon met zeep en water en maak ze niet schoon met behulp van een vaatwasser.

- Gebruik geen schuurmiddelen, reinigings- of wasmiddelen. Na het schoonmaken goed afspoelen met schoon water en zorgvuldig drogen. Wanneer u klaar bent met het schoonmaken kunt u met droge handen de stekker weer in het stopcontact steken.

- De condensor (achterzijde van apparaat) dient minimaal een keer per jaar met een bezem te worden schoongemaakt voor een laag energieverbruik en een verbeterde werking.

HET APPARAAT MAG DAN NIET AANGESLOTEN ZIJN OP HET ELEKTRICITEITSNET.

Ontdooien van het koelcompartiment

- Het ontdooien in de koelkast verloopt automatisch als het apparaat in werking is; het ontdooide water wordt opgevangen door de verdampingsbak en verdampt automatisch.

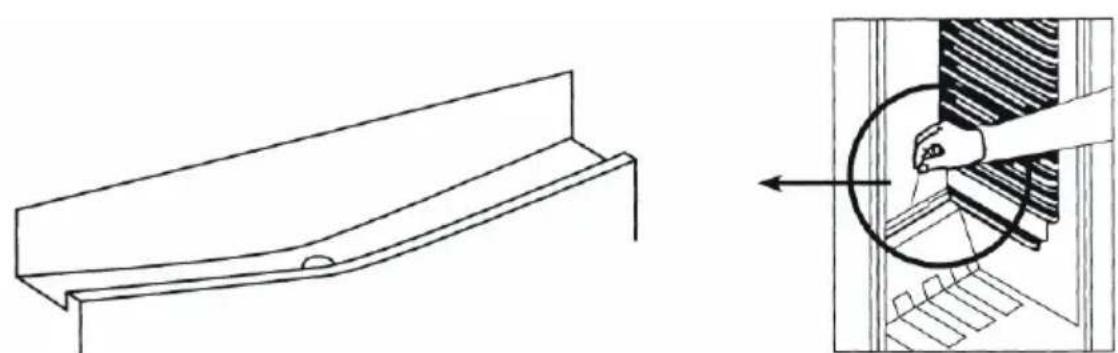

- De verdampingsbak en de afvoeropening (achterzijde van schap van groentelade) voor het ontdooide water dient regelmatig te worden schoongemaakt zodat er geen water onder in de koelkast blijft staan, maar dat het weg kan stromen.

Ontdooien van het vriezercompartiment

- De vorst die de laden van het vriesvak bedekt, moet regelmatig verwijderd worden.

- Gebruik geen scherpe metalen voorwerpen tijdens deze bediening. Hierdoor kunt u namelijk het koelcircuit doorboren en onherstelbare schade aan het apparaat berokkenen. Gebruik hiervoor de geleverde plastic schraper.

- Als er meer dan 5mm vorst aanwezig is op de laden, moet het vak ontdooid worden.

- Voor u de ontdooiprocedure opstart, plaatst u de ingevroren etenswaren in een koele ruimte nadat u alles ingepakt hebt in krantenpapier om de temperatuur zo lang mogelijk stabiel te houden.

- Om het ontdooiproces te versnellen kunt u één of meerdere bakjes met warm water in het vriesvak plaatsen.

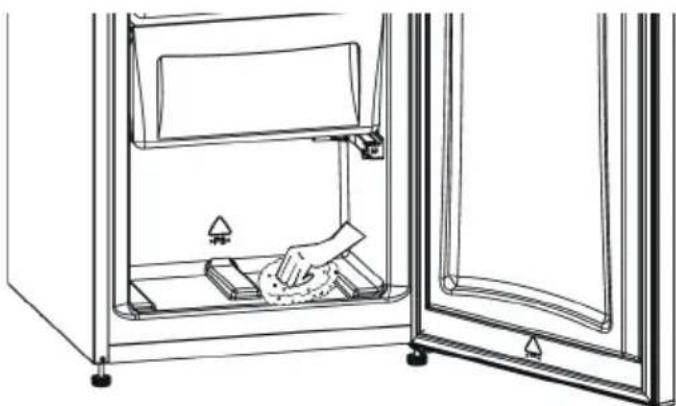

- Droog de binnenziide van het vak met een spons of een schone doek.

- Van zodra het apparaat ontdooid is, plaatst u de etenswaren in de diepvries en denk eraan niet te lang te wachten voor u ze bereidt.

Voor het vervangen van de lamp in de koelkast

1. Verbreek eerst de aansluiting met het elektriciteitsnet.

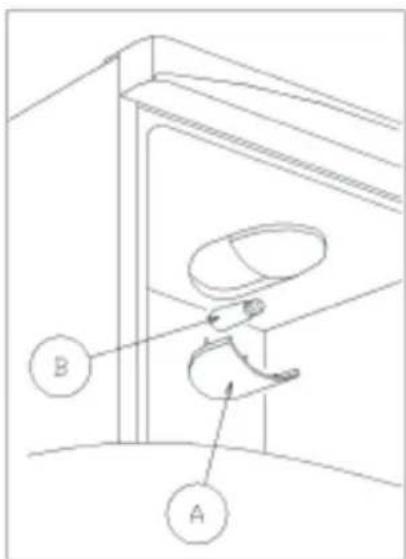

2. Druk op de haakjes aan de zijkant van de afdekking van de lamp en verwijder de afdekking (A).

3. Vervang de oude gloeilamp (B) door een nieuwe lamp van niet meer dan 15 W.

4. Plaats de afdekking van de lamp terug, wacht 5 minuten en steek vervolgens de stekker weer in het stopcontact.

Transport en verandering van de installatieplaats

- De originele verpakkingen en piepschuim (PS) kunnen indien gewenst worden opgeborgen. - Tijdens het vervoer moet het apparaat met een brede strip of een sterk touw worden dichtgebonden. De regels zoals aangegeven op de doos van golfkarton moeten bij transport in acht worden genomen.

- Voordat u begint met het vervoer of verandering van plaats, moeten alle bewegende objecten (bijv. schappen, groentevak...) verwijderd worden of vastgezet met banden zodat ze niet heen en weer gaan schuiven.

Wijziging van de richting waarin de deur opent

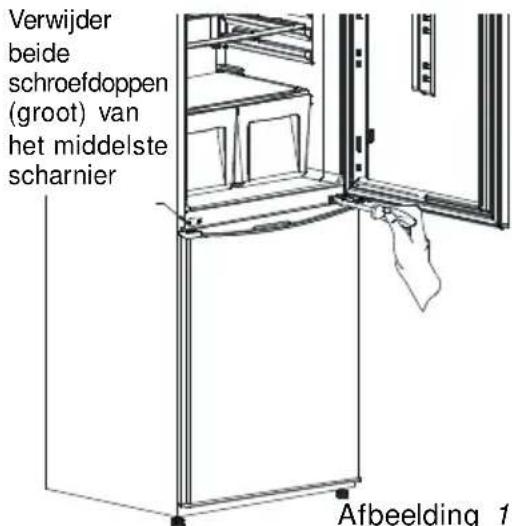

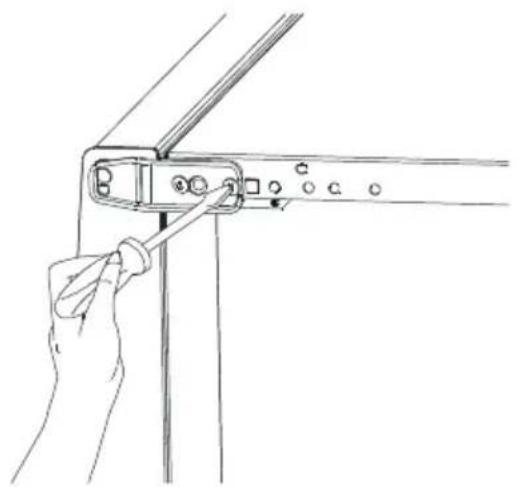

1- Schroef beide schroeven los die het middelste scharnier bevestigen. (Afb-1) Verwijder ook beide schroefdoppen (groot) van het middelste scharnier aan linkerzijde.

Verwijder beide schroefdoppen (groot) van het middelste scharnier Afbeelding 1

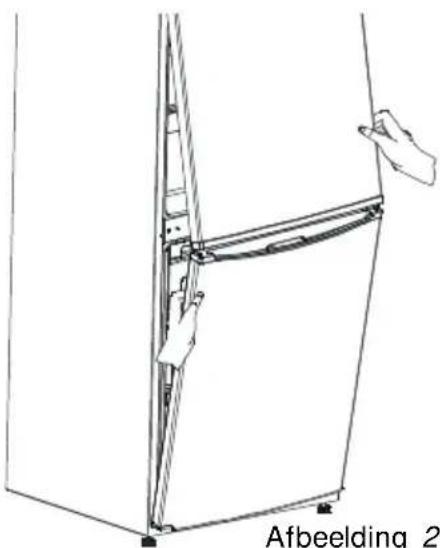

2- Verwijder de deur van de koelkast en diepvriezer van de kast door ze naar u toe te trekken bij het middelste scharnier. (Figuur -2)

3- Leg het apparaat neer op de linkerzijde. Ontmantel beide stationaire voeten en schroef de onderste bevestigingschroeven los en verwijder ze. (Afb-3) Schroef de onderste scharnierpin los en schroef ze in de volgende opening. (Afb-4) Schroef daarna het scharnier vast op de linkerzijde van de schroevendraaier. Schroef beide stationaire voeten vast.

4- Plaats beide schroefdoppen (groot) van de het middelste scharnier (big) zoals weergegeven in de afbeelding. (Figuur -5)

(U vindt de nieuwe doppen in de tas met de handleiding)

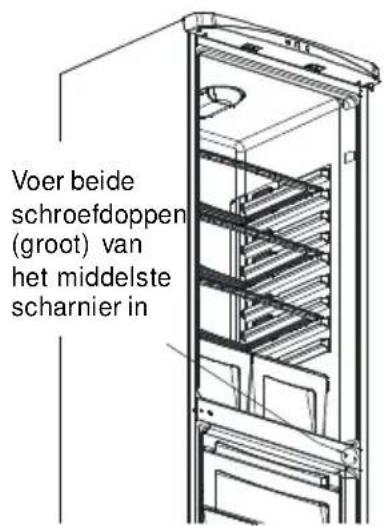

Voer beide schroefdoppen (groot) van het middelste scharnier in

Afbeelding 5

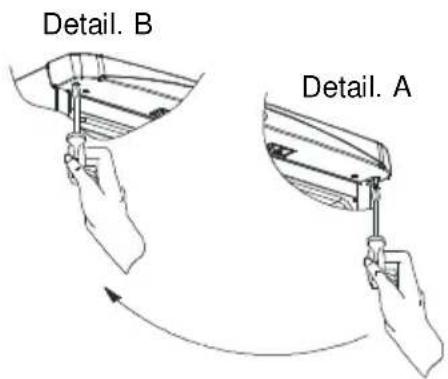

5-Schroef de pin los van het bovenste scharnier. (Afb-6/Detail-A) en schroef ze vast op het linkse scharnier. (Afb-6/Detail-B)

6- Vervang de bovenste lager en lagerdop. (Figuur -7) Verwijder de onderste lager en monteer hem op de linkerzijde. (Figuur -7)

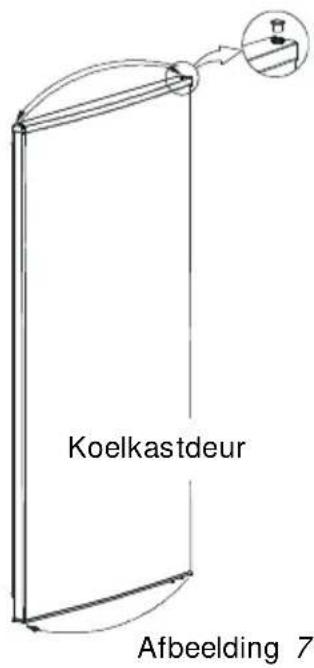

Koelkastdeur Afbeelding 7

7- Vervang de bovenste lager en lagerdop. (Figuur -8) (U kunt de lagerdop gebruiken die in de tas met de handleiding is voorzien) Verwijder de onderste lager en monteer hem op de linkerzijde. (Figuur -8)

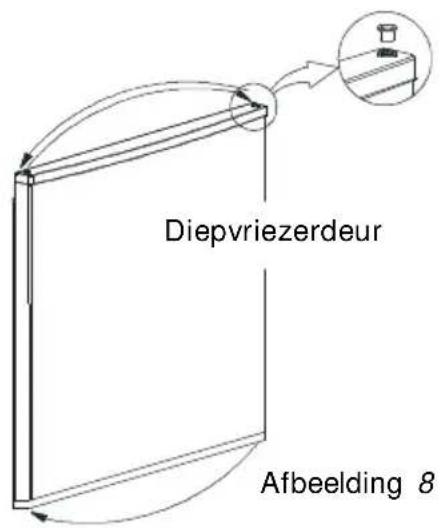

Diepvriezerdeur Afbeelding 8

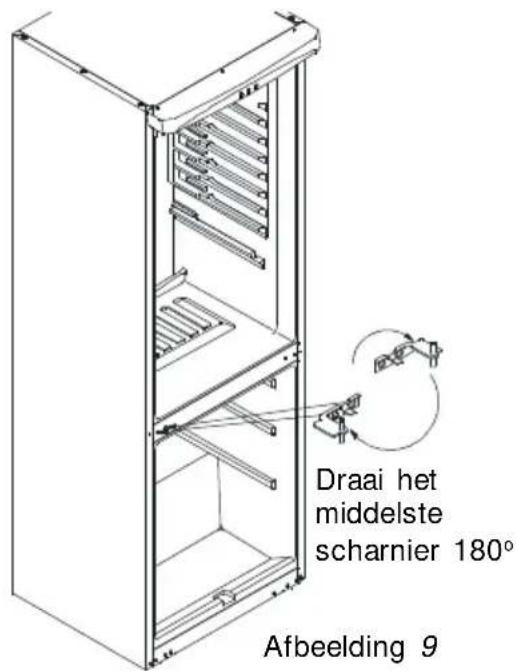

8- Draai het middelste scharnier 180°. Monteer de deur van de diepvriezer en koelkast samen met het middelste scharnier. (Omgekeerde procedure van item 2) Bevestig het middelste scharnier door de schroeven aan te draaien. (Figuur -9)

Draai het middelste scharnier 180° Afbeelding 9

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE

Als het apparaat niet goed werkt, kan dat soms heel eenvoudig worden verholpen. Kijk daarom eerst naar de volgende punten voordat u de klantendienst belt.

Wat moet u doen als het apparaat niet werkt;

Controleer:

• of er wellicht geen voeding is (groene lampje is uit),
• of de hoofdschakelaar niet uitgeschakeld staat,
• of de thermostaat niet in de stand 0 staat,
• of de wandcontactdoos wel in orde is. Om dat te controleren kunt u een ander apparaat waarvan u weet dat dit werkt, aansluiten op dit stopcontact.

Wat moet u doen als het apparaat slecht werkt (rode lampje is aan);

Controleer:

• of u het apparaat niet te vol heeft geladen,
• of de thermostaat niet in de stand 1 staat (in dat geval moet u de thermostaat in de juiste stand zetten),
• of de deuren goed gesloten zijn,
• of er zich geen stof op de condensor bevindt,
• of er wellicht onvoldoende vrije ruimte is aan de achterzijde en de zijkanten van het apparaat.

Als er een geluid wordt geproduceerd;

Het koelgas dat circuleert in het koelcircuit kan een zacht geluid produceren (bubbelgeluid) ook als de compressor niet actief is. Maakt u zich geen zorgen, dit is normaal. Als u een ander geluid hoort, controleer dan:

• of het apparaat waterpas staat,
- of er iets is dat het apparaat aan de achterzijde raakt,
- of de spullen op het apparaat meetrillen.

Als er zich water onder in de koelkast bevindt;

Controleer:

- of de afvoeropening voor ontdooid water niet verstopt is (gebruik de afvoerplug voor ontdooid water om de afvoeropening schoon te maken).

Aanbevelingen

• Als het apparaat gedurende langere tijd niet wordt gebruikt (bijv. tijdens de zomervakantie), maak de koelkast dan schoon en laat de deur open staan zodat er geen schimmelvorming of een onaangename geur ontstaat.
• Om het apparaat volledig uit te schakelen moet u de aansluiting op het elektriciteitsnet verbreken (voor schoonmaken en wanneer de deuren open worden gelaten).

DEEL 7.

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN

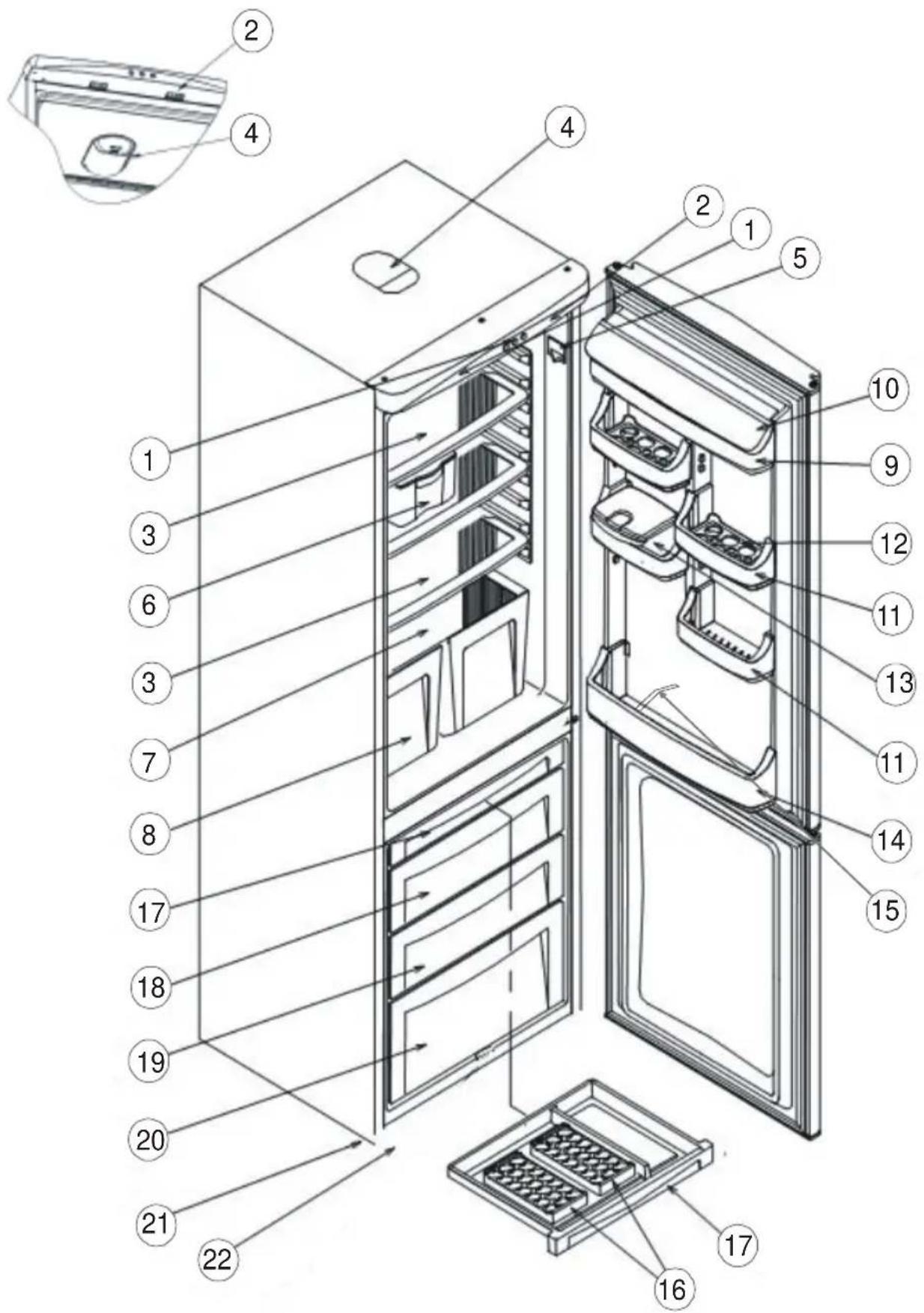

1) INFORMATIELAMPJES
2) THERMOSTAATKNOP
3) SCHAPPEN VAN DE KOELKAST
4) LAMP VAN DE KOELKAST
5) LAMPSCHAKELAAR
6) VLEESVAK
7) SCHAP VAN GROENTEVAK
8) GROENTEVAK
9) BOVENSTE SCHAP
10) AFDEKKING BOVENSTE DEURSCHAP
11) SCHAP VOOR EIEREN
12) EIERHOUDER
13) VAK MET GEURKLEP
14) ONDERSTE SCHAP
15) FLESSENHOUDER
16) IJSLADE

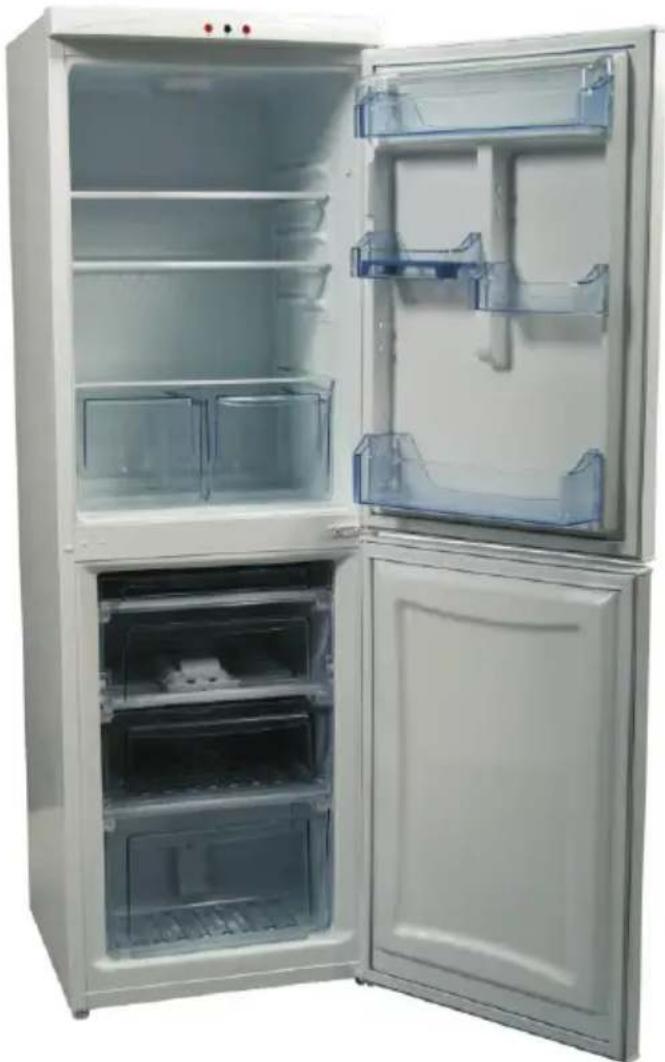

17) SCHAP VOOR IJSLADE
18) AFDEKKING VRIESVAK
19) LADE VRIEZERCOMPARTIMENT
20) ONDERSTE LADE RIEZERCOMPARTIMENT
21) STELVOET
22) SCHOPPLAAT

Deze presentatie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kunnen afhankelijk van het toestelmodel variëren.
