Soort product	Autoradio met cd-speler
Merk	PIONEER
Model	DEH-150MP
Afmetingen (B × H × D)	178 × 50 × 160 mm (standaard DIN)
Gewicht	Ongeveer 1,5 kg
Voeding	14,4 V DC (10,8 tot 15,1 V), negatieve massa
Maximaal stroomverbruik	10,0 A
Maximaal uitgangsvermogen	50 W × 4 (kanalen), 70 W × 1 (subwoofer)
Continu uitgangsvermogen	22 W × 4 (50 Hz - 15.000 Hz, 5% THD, 4 Ω)
Belastingsimpedantie	4 Ω (4 tot 8 Ω acceptabel)
Voorversterker uitgangsniveau	2,0 V (max)
Scherm	Monochroom display met achtergrondverlichting
FM-tuner	87,5 - 108,0 MHz (stap 50/100 kHz)
MW-tuner (AM)	531 - 1.602 kHz
LW-tuner (AM)	153 - 281 kHz
Schijflade	CD, CD-R, CD-RW (audio en gecomprimeerde bestanden)
Ondersteunde audioformaten	MP3, WMA, WAV (PCM en MS ADPCM)
Aux-ingang (AUX)	3,5 mm stereo jack voor
Ingebouwde equalizer	5 banden (80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz), ±12 dB
RDS-functies	AF, TA, NEWS, PTY, REGIO
Afneembaar frontpaneel	Ja, met beschermkap
Lasersklasse	Klasse 1 (IEC 60825-1:2007)
Onderhoud	Reinigen met een zachte, droge doek; vermijd vloeistoffen
Repareerbaarheid	Neem contact op met een erkend PIONEER-servicecentrum

Veelgestelde vragen - DEH-150MP PIONEER

Hoe stel ik de klok in op de DEH-150MP autoradio?

Druk op de M.C.-knop om naar het hoofdmenu te gaan, draai om SYSTEM te selecteren en vervolgens CLOCK SET. Draai om het uur in te stellen, druk om naar de minuten te gaan, draai en druk om te bevestigen.

Hoe sluit ik een extern apparaat aan via de AUX-ingang?

Steek een 3,5 mm stereo mini-stekker in de voorste jack met het label AUX. Zorg ervoor dat de optie AUX is ingeschakeld in het systeemmenu (menu SYSTEM > AUX). Druk op SRC/OFF om de AUX-bron te selecteren.

Wat te doen bij een foutmelding AMP ERROR?

De melding AMP ERROR duidt op een storing of een probleem met de aansluiting van de luidsprekers. Controleer de luidsprekeraansluitingen en neem contact op met een erkend PIONEER-servicecentrum als het probleem aanhoudt nadat u de motor opnieuw hebt gestart.

Hoe verwijder ik het frontpaneel om het apparaat tegen diefstal te beschermen?

Druk op de losmaakknop linksonder op het frontpaneel. Duw het frontpaneel omhoog en trek het naar u toe. Bewaar het altijd in de beschermhoes.

Hoe schakel ik naar willekeurige weergave?

In CD/MP3-modus drukt u op de toets 5/XX om willekeurige weergave in te schakelen. De nummers in het geselecteerde herhaalbereik worden in willekeurige volgorde afgespeeld. Druk nogmaals om uit te schakelen.

Waarom keert het scherm automatisch terug naar de normale weergave?

Als u ongeveer 30 seconden geen handeling uitvoert, keert de autoradio automatisch terug naar de standaardweergave. U hoeft alleen de gewenste handeling opnieuw uit te voeren.

Hoe sla ik een radiostation op een voorkeurstoets op?

Stem af op het gewenste station en houd een van de toetsen 1/∧ tot 6/⇌ ingedrukt tot het nummer stopt met knipperen. Om het station op te roepen, drukt u kort op dezelfde toets.

Welke gecomprimeerde audioformaten worden ondersteund?

Het apparaat speelt MP3 (8-320 kbit/s), WMA (48-384 kbit/s) en WAV (PCM en MS ADPCM) bestanden af. DRM en formaten zoals WMA Professional worden niet ondersteund.

Hoe stel ik de equalizer in om het geluid aan te passen?

Druk op M.C., draai om AUDIO te selecteren en vervolgens EQ SETTING. Kies een voorinstelling (POWERFUL, NATURAL, enz.) of selecteer CUSTOM1/CUSTOM2 om elke frequentieband (80 Hz tot 8 kHz) aan te passen van -6 tot +6 dB.

Hoe verminder ik het batterijverbruik met de energiebesparingsfunctie?

Selecteer in het menu SYSTEM de optie PW SAVE en schakel deze in (ON). Deze functie vermindert het stroomverbruik wanneer het apparaat is uitgeschakeld. Opmerking: deze moet opnieuw worden geactiveerd na het loskoppelen van de batterij.

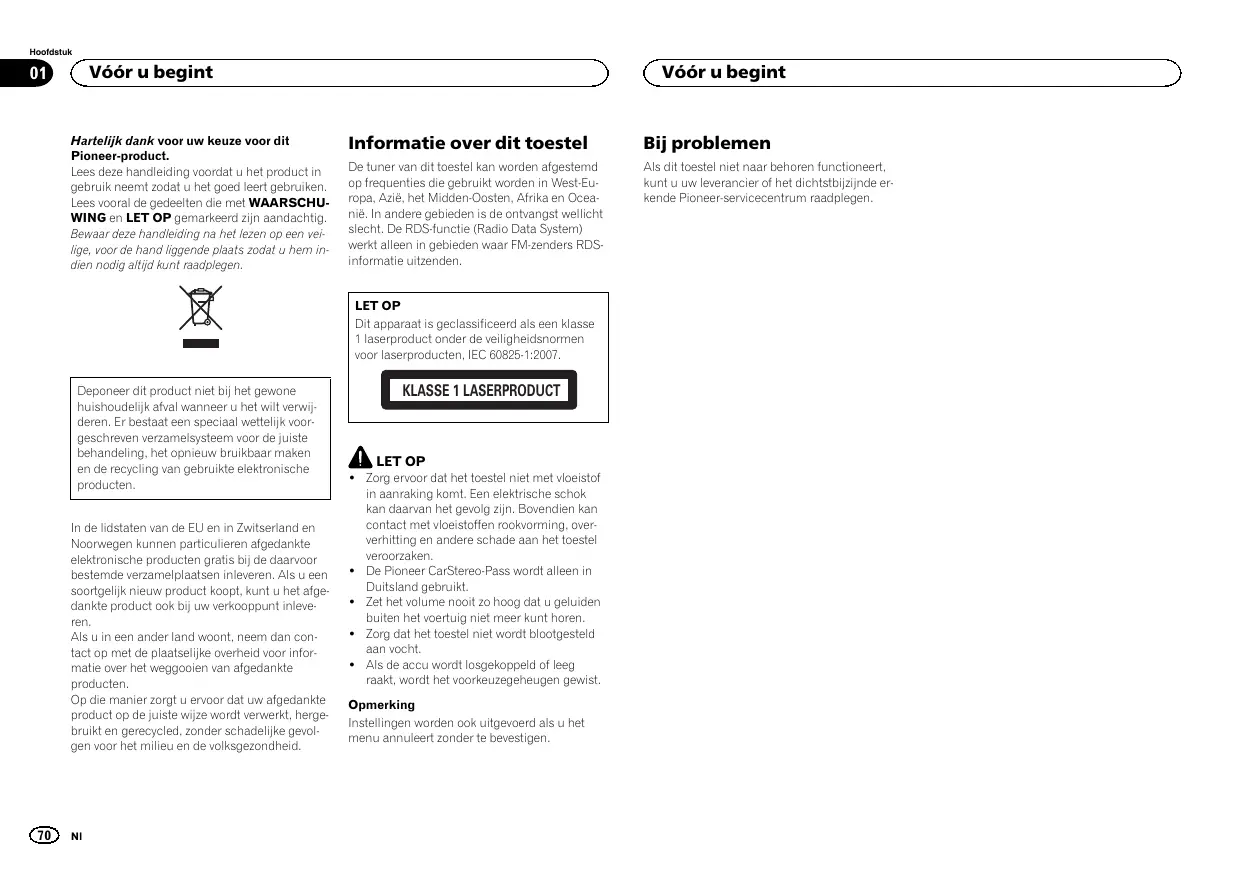

GEBRUIKSAANWIJZING DEH-150MP PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHU-WING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u hem indien nodig altijd kunt raadplegen.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Informatie over dit toestel

De tuner van dit toestel kan worden afgestemd op frequenties die gebruikt worden in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. In andere gebieden is de ontvangst wellicht slecht. De RDS-functie (Radio Data System) werkt alleen in gebieden waar FM-zenders RDS-informatie uitzenden.

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

• Zorg ervoor dat het toestel niet met vloeistof in aanraking komt. Een elektrische schok kan daarvan het gevolg zijn. Bovendien kan contact met vloeistoffen rookvorming, oververhitting en andere schade aan het toestel veroorzaken.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• Zorg dat het toestel niet wordt blootgesteld aan vocht.
• Als de accu wordt losgekoppeld of leeg raakt, wordt het voorkeuzegeheugen gewist.

Opmerking

Instellingen worden ook uitgevoerd als u het menu annuleert zonder te bevestigen.

Vóór u begint

Bij problemen

Als dit toestel niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum raadplegen.

Bediening van het toestel

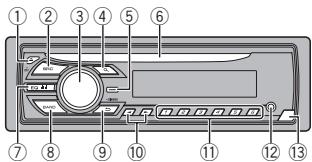

Hoofdtoestel

	Onderdeel		Onderdeel
1	▲ (uitwerpen)	8	BAND
2	SRC/OFF	9	(terug)/DIM-MER (dimmer)
3	MULTI-CONTROL(M.C.)	10	◀/▶
4	♂ (lijst)	11	1/∧ tot 6/↔
5	DISP	12	AUX-ingang(3,5 mm-stereo-plug)
6	Laadsleuf voor disc	13	Verwijderen
7	EQ (equalizer)

Display-indicaties

1	(lijst)	De lijst wordt bediend.
2	Bijkomende informatie	Hier wordt bijkomende informatie weergegeven.
3	TA (verkeersberichten)	Automatische ontvangst van verkeersberichten (TA) is ingeschakeld.
4	TP (verkeersprogramma-identifica-tie)	Er is afgestemd op een zender met verkeersinformatie (TP-zender).

5	S.Rtrv(sound re-triever)	De sound retriever is ingeschakeld.
6	LOC	Automatisch afstemmen op lokale zenders is ingeschakeld.
7	(herha-len)	Herhalen van een fragment of map is ingeschakeld.
8	XX(wille-keurig)	Willekeurige weergave is ingeschakeld.

9	Basisinformatie	Tuner: frequentieband en frequentieRDS: programmaservicenaam, PTY-informatie en andere tekstinformatieCd-speler: verstreken weergavetijd en tekstinformatie
10		Licht op wanneer er een menu of mappen op een lager niveau bestaan.

Bediening van het toestel

Instellingenmenu

Als u het contact aanzet na de installatie, verschijnt het instellingenmenu op het display. U kunt de onderstaande menu-opties instellen.

1 Zet het contact aan na de installatie van dit toestel.

SET UP verschijnt.

2 Draai aan M.C. en selecteer YES.

• Als u niet binnen 30 seconden een bediening uitvoert, wordt het instellingenmenu niet weergegeven.
• Als u op dit moment geen instellingen wilt maken, draait u M.C. naar NO. Indrukken om te selecteren.
  Als u NO selecteert, kunt u geen instellingen maken in het instellingenmenu.

3 Druk op M.C. om uw keuze te bevestigen.

4 Voer de volgende procedures uit om het menu in te stellen.

Om verder te gaan naar de volgende menu- optie, moet u uw selectie bevestigen.

LANGUAGE (taalinstelling)

Dit toestel kan Engelse of Russische tekstinformatie bij een gecomprimeerd audiobestand weergeven.

• Als de gebruikte taal niet overeenkomt met de taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven.
• Het is mogelijk dat sommige tekens niet juist worden weergegeven.

1 Draai aan M.C. en selecteer de gewenste instelling.

2 Druk op M.C. om de selectie te bevestigen.

CLOCK SET (klok)

1 Draai aan M.C. om het uur in te stellen.
2 Druk op M.C. om de minuut te selecteren.
3 Draai aan M.C. om de minuut in te stellen.
4 Druk op M.C. om de selectie te bevestigen.

FM STEP (FM-afstemstap)

Standaard wordt er bij automatisch afstemmen een FM-afstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultaat als ook bij het afstemmen op alternatieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt.

• Bij handmatig afstemmen blijft de afstemstap 50 kHz.
  1 Draai aan M.C. en selecteer de FM-afstemstap. 50 (50 kHz)—100 (100 kHz)
  ② Druk op M.C. om de selectie te bevestigen. QUIT verschijnt.

5 Draai aan M.C. en selecteer YES om de instelling te voltooien.

- Als u de instelling wilt wijzigen, draait u M.C. naar NO. Druk in om te selecteren.

6 Druk op M.C. om uw keuze te bevestigen.

Opmerkingen

• U kunt de menu-opties instellen in het systeemmenu. Raadpleeg Systeemmenu op bladzijde 75 voor meer informatie over de instellingen.
• U kunt het instellingenmenu annuleren door op SRC/OFF te drukken.

Basisbediening

Belangrijk

• Wees voorzichtig bij het verwijderen en terugplaatsen van het voorpaneel.
• Stel het voorpaneel niet bloot aan schokken.

Bediening van het toestel

• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Maak eerst alle kabels en apparaten (indien aanwezig) van het voorpaneel los voordat u het verwijdert om beschadiging aan het toestel en het voertuiginterieur te voorkomen.

Het voorpaneel tegen diefstal verwijderen

1 Druk op de toets Verwijderen om het voorpaneel los te maken.
② Duw het voorpaneel naar boven (I) en trek het naar u toe (II).

3 Bewaar het losgemaakte voorpaneel in een beschermend omhulsel zoals een stevig doosje.

Het voorpaneel terugzetten

① Schuif het voorpaneel naar links. Steek de lipjes aan de linkerzijde van het hoofdtoestel goed in de openingen in het voorpaneel.

② Druk de rechterzijde van het voorpaneel aan tot het goed geplaatst is.
Als het niet lukt het voorpaneel te bevestigen, controleer dan of u het wel juist op het hoofd-toestel bevestigt. Gebruik geen kracht want daardoor kunt u het paneel en het toestel beschadigen.

Het toestel inschakelen

1 Druk op SRC/OFF om het toestel in te schakelen.

Het toestel uitschakelen

1 Houd SRC/OFF ingedrukt tot het toestel uit gaat.

Een signaalbron selecteren

① Druk op SRC/OFF om over te schakelen tussen: TUNER (tuner)—CD (cd-speler)—AUX (AUX

Het volume afstellen

1 Draai aan M.C. om het volume te regelen.

LET OP

Voor uw veiligheid en die van anderen moet u het voertuig eerst parkeren als u het voorpaneel wilt verwijderen.

Opmerking

Als de blauw-witte draad van dit toestel is aangesloten op de bedieningsaansluiting van de automatische antenne van het voertuig, schuift de antenne uit wanneer er een signaalbron van dit toestel wordt ingeschakeld. Als de signaalbron wordt uitgeschakeld, wordt de antenne weer ingeschoven.

Veelgebruikte menufuncties

Terugkeren naar het vorige display

Terugkeren naar de vorige lijst (de map die een niveau hoger ligt)

1 Druk op ⇌/DIMMER.

Terugkeren naar het gewone display

Het hoofdmenu annuleren

1 Druk op BAND.

Terugkeren naar het gewone display van de lijst

1 Druk op BAND.

Bediening van het toestel

Tuner

Basisbediening

Een frequentieband selecteren

Druk op BAND totdat de gewenste frequentieband (FM1, FM2, FM3 voor FM of MW/LW) wordt weergegeven.

Overschakelen tussen voorkeuzestations

1 Druk op ◀ of ▶.

- Om deze functie te gebruiken, moet u PCH (voorkeuzender) selecteren onder SEEK. Raadpleeg voor meer informatie over de instellingen SEEK (instelling linker/rechter toets) op de volgende bladzijde.

Handmatig afstemmen (stap voor stap)

1 Druk op ◀ of ▶.

- Om deze functie te gebruiken, moet u MAN (handmatig afstemmen) selecteren onder SEEK. Raadpleeg voor meer informatie over de instellingen SEEK (instelling linker/rechter toets) op de volgende bladzijde.

Automatisch afstemmen

① Houd ◀ of ► ingedrukt en laat deze weer los. U kunt het automatisch afstemmen afbreken door even op ◀ of ► te drukken. Als u ◀ of ► ingedrukt houdt, worden zenders overgeslagen. Het automatisch afstemmen be gint zodra u ◀ of ► loslaat.

Opmerking

U kunt de AF-functie (zoeken naar alternatieve frequenties) in- en uitschakelen. Voor normaal afstemmen moet de AF-functie uit staan (raadpleeg AF (alternatieve frequenties zoeken) op de volgende bladzijde).

Zenders voor de verschillende frequentiebanden opslaan en oproepen

De voorkeuzetoetsen gebruiken

1 Stem af op de zender die u in het geheugen wilt opslaan. Om hem op te slaan houdt u de gewenste voorkeuzetoets (1/∧ t/m 6/ ⇌) ingedrukt tot het voorkeuzenummer stopt met knipperen.
2 Druk op de gewenste voorkeuzetoets (1/∧ t/m 6/⇌) om de betreffende zender te selecteren.

Een ander display kiezen

De gewenste informatie selecteren

1 Druk op DISP om over te schakelen tussen:

• FREQUENCY (programmaservicenaam of frequentie)
• BRDCST INFO (programmaservicenaam/PTY-informatie)
  • CLOCK (naam signaalbron en klok)

Opmerkingen

• Als de programmaservicenaam niet gedetecteerd kan worden in FREQUENCY, wordt de frequentie weergegeven. Anders wordt de programmaservicenaam weergegeven.
• De tekstinformatie onder BRDCST INFO wordt automatisch bijgewerkt.
• Afhankelijk van de frequentieband kan de tekstinformatie verschillen.
• Welke tekstinformatie gewijzigd kan worden, hangt af van het gebied.

PTY-functies

Met behulp van PTY-informatie (programmatype-informatie) kunt u op een bepaald soort zender afstemmen.

Bediening van het toestel

RDS-zenders zoeken via PTY-informatie

U kunt naar bepaalde soorten uitzendingen zoeken, zoals de uitzendingen die in het volgende ge- deelte worden genoemd: deze bladzijde.

① Druk op 🔒 (lijst).

2 Draai aan M.C. om een programmatype te kiezen.

3 Druk op M.C. om het zoeken te beginnen.

Het toestel zoekt naar een zender die het geselecteerde programmatype uitzendt. Als er een zender is gevonden, wordt de programmaservicenaam weergegeven.

- Druk opnieuw op M.C. om het zoeken te annuleren.

- Het programma van een zender kan afwijken van de informatie die door de PTY-code wordt aangegeven.

- Als er geen zender gevonden wordt die het gewenste soort programma uitzendt, wordt op het display ongeveer twee seconden lang NOT FOUND getoond en keert de tuner terug naar de oorspronkelijke zender.

PTY-lijst

NEWS/INFO (nieuws en informatie)

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), WEATHER (weer), FINANCE (financieel nieuws)

POPULAR (populaire muziek)

POP MUS (populaire muziek), ROCK MUS (rock-muziek), EASY MUS (lichte muziek), OTH MUS (andere muziek), JAZZ (jazz), COUNTRY (country-muziek), NAT MUS (nationale muziek), OLDIES (Gouwe Ouwe), FOLK MUS (folkmuziek)

CLASSICS (klassieke muziek)

L. CLASS (lichte klassieke muziek), CLASSIC (klassieke muziek)

OTHERS (andere)

EDUCATE (educatief), DRAMA (theater), CULTURE (cultuur), SCIENCE (wetenschap), VARIED (varia), CHILDREN (kinderprogramma's), SOCIAL (praatprogramma's), RELIGION (religieus), PHONE IN (inbelprogramma's), TOURING (reizen), LEISURE (ontspanning), DOCUMENT (documentaires)

Functie-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.

2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop.

3 Draai aan M.C. om de gewenste functie te selecteren.

U kunt de volgende functies aanpassen.

- Als de MW/LW-band is geselecteerd, zijn alleen BSM, LOCAL en SEEK beschikbaar.

BSM (geheugen voor de sterkste zenders)

Met de functie BSM (Best Stations Memory) kunt u automatisch de zes sterkste zenders in het geheugen opslaan. Deze worden opgeslagen in volgorde van signaalsterkte.

1 Druk op M.C. om de functie BSM in te schakelen. Druk nogmaals op M.C. om deze te annuleren.

REGION (regionaal)

Als de functie AF is ingeschakeld, kan de regionale functie gebruikt worden om het zoeken tot regionale programma's te beperken.

1 Druk op M.C. om de regionale functie in of uit te schakelen.

LOCAL (automatisch afstemmen op lokale zenders)

Bediening van het toestel

Als deze functie is ingeschakeld, stemt het toestel alleen af op zenders waarvan het signaal voldoende sterk is voor een goede ontvangst.

1 Druk op M.C. en selecteer de gewenste instelling. FM: OFF—LV1—LV2—LV3—LV4 MW/LW: OFF—LV1—LV2 Als u het hoogste niveau selecteert, wordt alleen afgestemd op de sterkste zenders. Bij lagere niveaus wordt ook afgestemd op zwakkere zenders.

TA (stand-by voor verkeersberichten)

1 Druk op M.C. om de functie Stand-by voor verkeersberichten in en uit te schakelen.

AF (alternatieve frequenties zoeken)

1 Druk op M.C. om AF aan of uit te zetten.

NEWS (onderbreking door nieuwsberichten)

1 Druk op M.C. om de nieuwsfunctie in of uit te schakelen.

SEEK (instelling linker/rechter toets)

U kunt een functie toewijzen aan de linker en rechter toets van het toestel.

Selecteer MAN (handmatig afstemmen) om handmatig af te stemmen of PCH (voorkeuzezenders) om op voorkeuzezenders af te stemmen.

1 Druk op M.C. om MAN of PCH te selecteren.

Cd/cd-r/cd-rw-discs

Basisbediening

Een cd/cd-r/cd-rw afspelen

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Een cd/cd-r/cd-rw uitwerpen

1 Druk op ▲.

Een map selecteren

① Druk op 1/∧ of 2/∨.

Een fragment selecteren

1 Druk op ◀ of ▶.

Vooruit of achteruit spoelen

① Houd ◀ of ▶ ingedrukt.

- Als u gecomprimeerde audio afspeelt, is er geen geluid bij vooruit- en achteruitspoelen.

Terugkeren naar de hoofdmap

1 Houd BAND ingedrukt.

Overschakelen tussen gecomprimeerde audio en cd-da

1 Druk op BAND.

Een ander display kiezen

De gewenste informatie selecteren

1 Druk op DISP om over te schakelen tussen:

CD-DA

• ELAPSED TIME (fragmentnummer en weergavetijd)
  • CLOCK (naam signaalbron en klok)
  • SPEANA (spectrumanalyzer)

CD-TEXT

• TRACK INFO (fragmenttitel/naam artiest fragment/disctitel)
• ELAPSED TIME (fragmentnummer en weergavetijd)
  • CLOCK (naam signaalbron en klok)
  • SPEANA (spectrumanalyzer)

MP3/WMA/WAV

• TRACK INFO (fragmenttitel/naam artiest/albumtitel)
  • FILE INFO (bestandsnaam/mapnaam)
• ELAPSED TIME (fragmentnummer en weergavetijd)
  • CLOCK (naam signaalbron en klok)
  • SPEANA (spectrumanalyzer)

Opmerkingen

• De tekstinformatie onder TRACK INFO en FILE INFO wordt automatisch bijgewerkt.
• Afhankelijk van het mediabestandstype en de versie van iTunes waarmee MP3-bestanden op de disc zijn opgenomen, kan het voorkomen dat incompatibele tekst bij een audiobestand niet goed wordt weergegeven.
• Welke tekstinformatie gebruikt kan worden, hangt af van de informatiedrager.

Bestanden en fragmenten in de lijst selecteren en afspelen

1 Druk op 🔒 om over te schakelen naar de lijst met bestands- of fragmentnamen.
2 Gebruik M.C. om de gewenste bestandsnaam (of mapnaam) te selecteren.

Een bestand of map selecteren

1 Draai aan M.C.
Afspelen
1 Selecteer een bestand of fragment en druk op M.C.
Een lijst van de bestanden (mappen) in de geselecteerde map weergeven
1 Selecteer een map en druk op M.C.
Een song in de geselecteerde map afspelen
1 Selecteer een map en houd M.C. ingedrukt.

Bediening met speciale toetsen

Een herhaalbereik selecteren

1 Druk op 6/↔ om over te schakelen tussen:

• ALL – Alle fragmenten herhalen

- ONE – Het huidige fragment herhalen

- FLD – De huidige map herhalen

Fragmenten in willekeurige volgorde afspelen

1 Druk op 5/XX om willekeurige weergave in of uit te schakelen.

Fragmenten in een geselecteerd herhaalbereik worden in willekeurige volgorde afgespeeld.

- Druk tijdens weergave in willekeurige volgorde op ▶ om naar het volgende fragment te gaan.

Als u op ◀ drukt, wordt het huidige fragment opnieuw vanaf het begin afgespeeld.

Het afspelen onderbreken

1 Druk op 4/PAUSE om het afspelen te onderbreken (pauze) of te hervatten.

De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever)

1 Druk op 3/S.Rtrv om over te schakelen tussen: 1—2—OFF (uit)

1 heeft effect bij lage compressie en 2 heeft effect bij hoge compressie.

Functie-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.
2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop.

U kunt de volgende functie aanpassen.

Bediening van het toestel

Deze verbetert automatisch de weergave van ge- comprimeerde audio en zorgt voor een vol geluid.

1 Druk op M.C. en selecteer de gewenste instelling.

Raadpleeg De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) op deze bladzijde voor meer informatie.

Audio-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.
2 Draai aan M.C., selecteer de menuoptie AUDIO en druk erop.
3 Draai aan M.C. en selecteer de audiofunctie.

U kunt de volgende audiofuncties aanpassen.

• FADER kan niet worden gebruikt als SUB.W/SUB.W is geselecteerd in SP-P/O MODE. Raadpleeg voor meer informatie SP-P/O MODE (achteruitgang en preout-instelling) op bladzijde 76.
• SUB.W, SUB.W CTRL en HPF SETTING kunnen niet worden gebruikt als REAR/REAR is geselecteerd in SP-P/O MODE. Raadpleeg voor meer informatie SP-P/O MODE (achteruitgang en preout-instelling) op bladzijde 76.
• SUB.W CTRL en HPF SETTING kunnen niet worden gebruikt als SUB.W is geselecteerd in OFF. Raadpleeg voor meer informatie SUB.W (subwoofer aan/uit) op de volgende bladzijde.

FADER (fader aanpassen)

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Draai aan M.C. om de balans tussen de luidsprekers voorin en achterin in te stellen.

BALANCE (balansinstelling)

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Draai aan M.C. om de balans tussen de linker/rechterluidsprekers in te stellen.

EQ SETTING (equalizercurven)

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Draai aan M.C. om de equalizer te selecteren. POWERFUL—NATURAL—VOCAL—CUSTOM1—CUSTOM2—FLAT—SUPER BASS

De equalizerband en het equalizerniveau kunnen worden aangepast van CUSTOM1 en CUSTOM2.

Volg de onderstaande procedure als u CUS-TOM1 of CUSTOM2 selecteert. Voor een andere optie drukt u op M.C. om terug te keren naar het vorige display.

• CUSTOM1 kan voor elke signaalbron afzonderlijk ingesteld worden.
• CUSTOM2 is een gemeenschappelijk instelling voor alle signaalbronnen.

3 Druk op M.C. om de instellingenmodus weer te geven.
4 Druk op M.C. om over te schakelen tussen: Equalizerband—Equalizerniveau
5 Draai aan M.C. en selecteer de gewenste instelling.

Equalizerband: 80HZ—250HZ—800HZ—2.5KHZ—8KHZ

Equalizerniveau: +6 tot -6

- U kunt ook tussen de equalizers overschakelen door op EQ te drukken.

LOUDNESS (loudness)

De loudness-functie compenseert een tekort aan lage tonen en hoge tonen bij een laag volume.

① Druk op M.C. en selecteer de gewenste instelling.

OFF (uit)—LOW (laag)—MID (midden)—HI (hoog)

Bediening van het toestel

SUB.W (subwoofer aan/uit)

Dit toestel is voorzien van een in- en uitschakelbare subwooferuitgang.

1 Druk op M.C. en selecteer de gewenste instelling.
NOR (normale fase)—REV (tegengestelde fase)—OFF (subwoofer uit)

SUB.W CTRL (subwoofer aanpassen)

De subwoofer geeft alleen frequenties beneden de geselecteerde waarde weer.

1 Druk op M.C. om de instellingenmodus weer te geven.
② Druk op M.C. om over te schakelen tussen: Drempelfrequentie—Uitgangsniveau—Verval-niveau Instelbare waarden knipperen.
3 Draai aan M.C. en selecteer de gewenste instelling.

Drempelfrequentie: 50HZ—63HZ—80HZ—100HZ—125HZ—160HZ—200HZ

Uitgangsniveau: -24 tot +6

Hellingsniveau: -6 — -12

1 Druk op M.C. om de instellingenmodus weer te geven.
② Draai aan M.C. en selecteer het gewenste niveau.

U kunt het niveau verhogen of verlagen tussen de waarden 0 en +6. De waarde wordt op het display getoond.

Als u wilt dat de luidsprekers voorin of achterin geen lage tonen (uit het frequentiebereik van de subwoofer) weergeven, kunt u het high pass filter (HPF) aanzetten. Alleen frequenties boven het geselecteerde bereik worden dan weergegeven door de voor- of achterluidsprekers.

1 Druk op M.C. om de instellingenmodus weer te geven.
② Druk op M.C. om over te schakelen tussen: Drempelfrequentie—Vervalniveau
3 Draai aan M.C. en selecteer de gewenste instelling.
Drempelfrequentie: OFF—50HZ—63HZ—80HZ—100HZ—125HZ—160HZ—200HZ Hellingsniveau: -6 — -12

SLA (bronniveauregeling)

Met de functie SLA (bronniveauregeling) kunt u het volumeniveau van elke signaalbron afzonderlijk instellen. Hierdoor kunt u plotselinge volumewisselingen voorkomen wanneer naar een andere signaalbron wordt overgeschakeld.

• De instellingen zijn gebaseerd op het FM-volumeniveau, dat zelf niet gewijzigd kan worden.
• Het MW/LW-volumeniveau kan ook met deze functie worden aangepast.
• Wanneer FM als signaalbron wordt gebruikt, kunt u niet overschakelen naar SLA.
  1 Druk op M.C. om de instellingenmodus weer te geven.
  ② Draai aan M.C. om het bronvolume te regelen. Instelbereik: +4 tot -4

Bediening van het toestel

Systeemmenu

Belangrijk

Als het toestel van de accu wordt losgekoppeld, wordt PW SAVE (energiezuinige modus) uitgeschakeld. Deze functie moet u weer inschakelen als het toestel terug met de accu wordt verbonden. Als het voertuig niet van een contactschakelaar met accessoirestand (ACC) is voorzien, is het (afhankelijk van de aansluiting) mogelijk dat het toestel de accu blijft belasten als PW SAVE (energiezuinige modus) is uitgeschakeld.

1 Druk op M.C. om het hoofdmenu weer te geven.

2 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop.

3 Draai aan M.C. en selecteer de systeem- menufunctie.

U kunt de volgende functies in het systeemme-nu aanpassen.

LANGUAGE (taalinstelling)

Dit toestel kan Engelse of Russische tekstinformatie bij een gecomprimeerd audiobestand weergeven.

• Als de gebruikte taal niet overeenkomt met de taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven.
• Het is mogelijk dat sommige tekens niet juist worden weergegeven.

1 Draai aan M.C. en selecteer de gewenste instelling.

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Druk op M.C. om het onderdeel van de klok te selecteren dat u wilt instellen. Uur—Minuut
3 Draai aan M.C. om de klok in te stellen.

12H/24H (tijdweergave)

1 Druk op M.C. en selecteer de gewenste instelling.
12H (12-uurs klok)—24H (24-uurs klok)

AUTO PI (automatisch PI-zoeken)

Als deze functie is ingeschakeld, probeert het toestel bij slechte ontvangst automatisch een andere zender met gelijkaardige programma's te vinden, ook als u een voorkeuzezender selecteerde.

1 Druk op M.C. om de automatische PI-zoek-functie in of uit te schakelen.

AUX (externe aansluiting)

Schakel deze instelling in als een extern apparaat op dit toestel is aangesloten.

1 Druk op M.C. om AUX in of uit te schakelen.

MUTE MODE (dempen)

Het geluid van dit toestel kan automatisch worden uitgeschakeld of gedempt wanneer een ander apparaat met uitschakelingsfunctie daarom vraagt met een speciaal signaal.

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Draai aan M.C. en selecteer de gewenste instelling.
U kunt een van de opties in de volgende lijst selecteren.
• MUTE – Tijdelijk uitschakelen
- 20dB ATT – Dempen (20dB ATT heeft meer effect dan 10dB ATT)
• 10dB ATT – Dempen

PW SAVE (energiezuinige stand)

Met deze functie wordt het energieverbruik van de accu verminderd.

• Als deze functie is ingeschakeld, kan alleen het bronsignaal worden ingeschakeld.
  1 Druk op M.C. om de energiezuinige modus in of uit te schakelen.

De dimmer in- of uitschakelen

U kunt de helderheid van de verlichting aanpassen.

1 Druk op M.C. om het hoofdmenu weer te geven.
2 Draai aan M.C., geef ILLUMI weer en druk erop.
3 Druk op M.C. en selecteer de gewenste instelling.

OFF (uit)—ON (aan)

- U kunt de dimmer ook instellen door ↩ /DIMMER even ingedrukt te houden.

Beginmenu

1 Houd SRC/OFF ingedrukt tot het toestel uit gaat.
2 Houd SRC/OFF ingedrukt tot het hoofd-menu wordt weergegeven.
3 Draai aan M.C., selecteer de menuoptie INITIAL en druk erop.
4 Draai aan M.C. en selecteer de gewenste functie.

U kunt de volgende functies in het beginmenu aanpassen.

FM STEP (FM-afstemstap)

Standaard wordt er bij automatisch afstemmen een FM-afstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultaat als ook bij het afstemmen op alternatieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt.

• Bij handmatig afstemmen blijft de afstemstap 50 kHz.
  1 Druk op M.C. om de FM-afstemstap te selecteren.

50 (50 kHz)—100 (100 kHz)

SP-P/O MODE (achteruitgang en preout-instelling)

Op de uitgang voor de achterluidspreker en de RCA-uitgang van dit toestel kan een luidspreker met volledig bereik of een subwoofer aangesloten worden. Selecteer de gewenste instelling.

1 Druk op M.C. om de instellingenmodus weer te geven.
2 Draai aan M.C. en selecteer de gewenste instelling.

U kunt een van de opties in de volgende lijst selecteren.

• REAR/SUB.W – Selecteer deze stand als op de uitgang voor de achterluidspreker een luidspreker met volledig bereik aangesloten is, en op de RCA-uitgang een subwoofer aangesloten is.
• SUB.W/SUB.W – Selecteer deze stand als op de uitgang voor de achterluidspreker een subwoofer rechtstreeks aangesloten is zonder versterker, en op de RCA-uitgang een subwoofer is aangesloten.
• REAR/REAR – Selecteer deze stand als op de uitgang voor de achterluidspreker en op de RCA-uitgang een luidspreker met volledig bereik is aangesloten.

Als op de uitgang voor de achterluidspreker een luidspreker met volledig bereik is aangesloten en de RCA-uitgang niet gebruikt wordt, kunt u zowel REAR/SUB.W als REAR/REAR selecteren.

Systeemmenu

1 Houd SRC/OFF ingedrukt tot het toestel uit gaat.
2 Houd SRC/OFF ingedrukt tot het hoofd-menu wordt weergegeven.
3 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop.

Bediening van het toestel

4 Draai aan M.C. en selecteer de systeem- menufunctie.

U kunt de volgende functies in het systeemme-nu aanpassen.

Raadpleeg Systeemmenu op de vorige bladzijde voor meer informatie.

De AUX-signaalbron

1 Steek de stereo-miniplugkabel in de AUX-ingang van dit toestel.
2 Druk op SRC/OFF en kies AUX als signaal-bron.

Opmerking

De signaalbron AUX kan alleen worden geselecteerd als de externe aansluiting is ingeschakeld. Raadpleeg voor meer informatie AUX (externe aansluiting) op de vorige bladzijde.

Een ander display kiezen

De gewenste informatie selecteren

1 Druk op DISP om over te schakelen tussen:

Als een scherm verkeerd wordt weergegeven

Zet het ongewenste scherm als volgt uit.

1 Druk op M.C. om het hoofdmenu weer te geven.
2 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop.
3 Draai aan M.C., geef DEMO OFF weer en druk erop.
4 Draai aan M.C. en selecteer YES.
5 Druk op M.C. om uw keuze te bevestigen.

Installatie

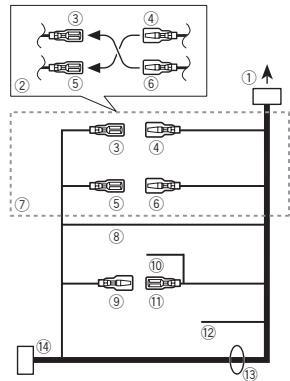

Verbindingen

Belangrijk

- Als dit toestel wordt geïnstalleerd in een voertuig met een contactschakelaar zonder ACC-stand (accessoirestand), kan de accu leeglopen als de rode kabel niet wordt aangesloten op de aansluiting die de bediening van de contactschakelaar herkent.

ACC-stand

Geen ACC-stand

• Gebruik van dit toestel onder andere omstandigheden dan de volgende kan leiden tot brand of storingen.
  — Voertuigen met een accu van 12 volt en negatieve aarding.
  — Luidsprekers van 50 W (uitgangswaarde) en 4Ω tot 8Ω (impedantiewaarde).
• Om kortsluiting, oververhitting en storingen te voorkomen, moet u onderstaande aanwijzingen opvolgen.
  — Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert.
  — Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Bescherm de kabels met plakband op plaatsen waar deze tegen metalen onderdelen liggen.
  — Plaats geen kabels in de buurt van beweegbare onderdelen zoals de versnellingspook of de stoelrails.
  — Leg kabels niet op plaatsen die heet kunnen worden, zoals dicht bij de kachel.
  — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartiment.
  — Dek alle ongebruikte kabelaansluitingen af met isolatietape.
  — Maak de kabels niet korter.

— Verwijder nooit de isolatie van de voedingskabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.
— Gebruik een zekering met het voorgeschreven vermogen.
— Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
— Voeg de negatieve kabels van verschillende luidsprekers nooit samen.

• Als dit apparaat aan staat, wordt het bedieningssignaal doorgegeven via de blauw/witte kabel. Verbind deze kabel met de afstandsbediening van een externe versterker of met de bedieningsaansluiting van de automatische antenne van het voertuig (maximaal 300 mA, 12 V gelijkstroom). Als het voertuig is uitgerust met een glasantenne, verbindt u deze met de voedingsaansluiting van de antenne-booster.
• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden.
• De zwarte kabel is de aarding. Dit toestel moet gescheiden worden geaard van andere apparaten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanneer de aarding per ongeluk losraakt.

Dit toestel

① Ingang stroomkabel
② Achteruitgang of subwooferuitgang
③ Antenne-ingang
④ Zekering (10 A)
⑤ Ingang voor draadafstandsbediening

Installatie

Een bedrade afstandsbedieningsadapter kan aangesloten worden (los verkrijgbaar).

Stroomkabel

① Naar ingang stroomkabel
② De functie van ③ en ⑤ kan verschillen afhankelijk van het type voertuig. Verbind in dat geval ④ met ⑤ en ⑥ met ③.
③ Geel Back-up (of accessoire)
④ Geel Aansluiten op de constante 12 V-voedings- aansluiting.
⑤ Rood Accessoire (of back-up)
⑥ Rood Aansluiten op een aansluiting die door de contactschakelaar wordt aangestuurd (12 V gelijkstroom).
⑦ Verbind kabels van dezelfde kleur met elkaar.
⑧ Zwart (chassisaarding)

⑨ Blauw-wit

De pinpositie van de ISO-connector verschilt naargelang het type voertuig. Als pin 5 de antenne aanstuurt, verbindt u ⑨ en ⑪. In andere typen voertuigen verbindt u ⑨ en ⑪ nooit.

⑩ Blauw-wit

Aansluiten op systeembedieningsaansluiting van de versterker (maximaal 300 mA, 12 V gelijkstroom).

⑪ Blauw-wit

Aansluiten op bedieningsaansluiting van de gemotoriseerde antenne (maximaal 300 mA, 12 V gelijkstroom).

⑫ Geel/zwart

Als u apparatuur met dempingsfunctie gebruikt, verbindt u deze draad met de draad voor audiodemping op die apparatuur. Als u zulke apparatuur niet gebruikt, verbindt u de draad voor audiodemping niet.

⑬ Luidsprekerkabels

Wit: Linksvoor ⊕ Wit-zwart: Linksvoor ⊖

Grijs: Rechtsvoor ⊕

Grijs-zwart: Rechtsvoor ⊖

Groen: Linksachter ⊕ of subwoofer ⊕

Groen-zwart: Linksachter ⊖ of subwoofer ⊖ Violet: Rechtsachter ⊕ of subwoofer ⊕

Violet-zwart: Rechtsachter ⊖ of subwoofer ⊖

⑭ ISO-connector

Bij sommige voertuigen is de ISO-connector in twee verdeeld. Verbind in dat geval beide connectoren.

Opmerkingen

• Wijzig het beginmenu van het toestel. Raadpleeg gedeelte SP-P/O MODE (achteruitgang en preout-instelling) op de vorige bladzijde. De subwooferuitgang van dit toestel is mono.
• Als u een subwoofer van 70 W (2 Ω) gebruikt, moet u de subwoofer aansluiten op de violette en zwart-violette draden van dit toestel. Sluit niets aan op de groene en groen-zwarte draden.

Installatie

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele versterker wordt gebruikt.

① Systeemafstandsbediening Verbinden met blauw-witte kabel.
② Versterker (apart verkrijgbaar)
③ Aansluiten op RCA-kabels (apart verkrijgbaar)
④ Naar achteruitgang of subwooferuitgang
⑤ Luidspreker achterin of subwoofer

Installatie

Belangrijk

• Controleer alle aansluitingen en systemen voordat u de installatie voltooit.
• Gebruik geen onderdelen van andere fabrikanten; deze kunnen storingen veroorzaken.
• Neem contact op met uw dealer als er voor de installatie gaten moeten worden geboord of als er andere aanpassingen aan het voertuig nodig zijn.
• Installeer dit toestel niet op een plaats waar: — het de besturing van het voertuig kan belemmeren.
  — het de inzittenden kan verwonden bij een noodstop.
• De halfgeleiderlaser raakt bij oververhitting beschadigd. Plaats dit apparaat niet op plaatsen waar het warm wordt, zoals nabij de uitlaat van een kachel.

- Dit toestel werkt het beste als het wordt geplaatst onder een hoek van minder dan 60°.

- Laat bij het plaatsen voldoende ruimte vrij achter het achterpaneel en wikkel losse kabels zo dat ze de ventilatiegaten niet blokkeren; zorg altijd dat warmte goed wordt afgevoerd tijdens gebruik van het toestel.

Laat voldoende ruimte vrij 5 cm 5 cm

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een voor- of achtermontage.

Gebruik voor installatie in de handel verkrijgbare onderdelen.

DIN-voormontage

1 Schuif de montagebehuizing in het dashboard.

Gebruik voor installatie in een ondiepe ruimte de meegeleverde montagebehuizing. Als er voldoende ruimte is, gebruikt u de montagebehuizing die met het voertuig geleverd werd.

Installatie

2 Zet de montagebehuizing vast door met een schroevendraaier de metalen lipjes op hun plaats te buigen (90°).

① 182 53 ②

① Dashboard
② Montagebehuizing

- Controleer of het toestel stevig op zijn plaats is gemonteerd. Het toestel functioneert wellicht niet naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1 Bepaal de juiste positie waar de gaten in de klem en in de zijde van het toestel op een lijn liggen.

2 Draai aan elke kant twee schroeven vast.

Het toestel verwijderen

1 Verwijder de sierlijst.

① Sierlijst
② Lipje met inkeping
- De sierlijst is gemakkelijker bereikbaar als u het voorpaneel verwijdert.
- Plaats de sierlijst terug met de kant met het lipje met de inkeping onderaan.

2 Steek de meegeleverde uittreksleutels in de beide kanten van het toestel totdat ze op hun plaats klikken.
3 Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en terug bevestigen

U kunt het voorpaneel verwijderen om het toestel tegen diefstal te beveiligen.

Druk op de knop om het voorpaneel los te maken, duw het naar boven en trek het naar u toe.

Raadpleeg Het voorpaneel tegen diefstal verwijderen en Het voorpaneel terugzetten op bladzijde 72 voor meer informatie.

Aanvullende informatie

Problemen verhelpen

Symptoom	Oorzaak	Actie
Het display keert automatisch terug naar het gewone display.	U hebt gedu-rende ongeveer 30 seconden geen handeling uitgevoerd.	Voer de handeling opnieuw uit.
Het bereik voor herhaald afspelen wordt onverwachts gewijzigd.	Afhankelijk van het herhaalbereik kan het ge-selecteerde be-reik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt.	Selecteer het ge-wenste herhaal-bereik opnieuw.
Een onderlig-gende map wordt niet af-gespeeld.	Onderliggende mappen worden niet afgespeeld wanneerFLD(map herhalen) is geselecteerd.	Selecteer een ander herhaalbe-reik.
Als het dis-play wordt gewijzigd, verschijnt NO XXXX (bij-voorbeeld NOTITLE).	Er is geen tekst-informatie beschikbaar.	Wijzig de display-stand of speel een ander frag-ment of bestand af.

Symptoom Oorzaak Actie

Het toestel functioneert niet correct.Er is interferentie.

Er wordt nabij dit toestel een ander apparaat (bijvoorbeeld een draagbare telefoon) gebruikt dat elektromagnetische straling uitzendt.

Gebruik nabij dit toestel geen elektrische apparaten die interferentie kunnen veroorzaken.

Foutmeldingen

Schrijf een foutmelding altijd nauwkeurig op en houd die bij de hand als u contact opneemt met uw leverancier of Pioneer-servicecentrum.

Algemeen

Melding	Oorzaak	Actie
AMP ERROR	Het toestel werkt niet of er is een probleem met de luidsprekeraansluiting; het beveiligingscircuit is geactiveerd.	Controleer de luidsprekeraansluiting. Neem contact op met uw leverancier of een erkend Pioneer Servicecentrum als het bericht nog wordt weergegeven nadat u de motor hebt uit- en aangezet.

Aanvullende informatie

Cd-speler

Melding	Oorzaak	Actie
ERROR-07, 11, 12, 17, 30	De disc is vuil.	Reinig de disc.
	De disc is bekrast.	Plaats een andere disc.
ERROR-07, 10, 11, 12, 15, 17, 30, A0	Elektrisch of mechanisch probleem.	Zet het contact uit en weer aan, of schakel over naar een andere signaalbron en dan terug naar de cd-speler.
ERROR-15	De geplaatste disc bevat geen gegevens.	Plaats een andere disc.
ERROR-23	Het cd-formaat wordt niet ondersteund.	Plaats een andere disc.
FORMAT READ	Na het begin van het afspelen duurt het somseven totdat er geluid klinkt.	Wacht tot het bericht verdwijnt en er geluid klinkt.
NO AUDIO	De geplaatste disc bevat geen afspeelbare bestanden.	Plaats een andere disc.
SKIPPED	De geplaatste disc bevat bestanden die door digitaal rechtenbeheer (DRM) beveiligd zijn.	Plaats een andere disc.
PROTECT	Alle bestanden op de disc zijn door digitaal rechtenbeheer (DRM) beveiligd.	Plaats een andere disc.

Aanwijzingen voor het gebruik Discs en de player

Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

Gebruik discs van 12 cm. Gebruik geen discs van 8 cm en probeer deze ook niet met een adapter af te spelen.

Gebruik uitsluitend normale, ronde discs. Gebruik geen discs met een andere vorm.

Plaats geen ander object dan een cd in de cd-laadsleuf.

Gebruik geen gebarsten, gebroken, kromme of op andere wijze beschadigde discs omdat die de speler kunnen beschadigen.

Niet-gefinaliseerde cd-r/rw-discs kunnen niet worden afgespeeld.

Raak de gegevenszijde van de disc niet aan.

Bewaar discs in het bijbehorende doosje wanneer u ze niet gebruikt.

Plak geen labels op discs, schrijf er niet op en breng het oppervlak niet in aanraking met chemische middelen.

Als u een cd reinigt, veegt u de disc van het midden naar de buitenkant met een zachte doek schoon.

Aanvullende informatie

Condens en vocht kunnen de werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige schijven met een zachte doek schoon.

Sommige discs kunnen niet worden afgespeeld afhankelijk van het type disc, de indeling ervan, de toepassing waarmee deze is opgenomen, de omgeving waarin deze wordt afgespeeld, de manier waarop deze wordt bewaard, enzovoort.

Schokken tijdens het rijden van het voertuig kunnen de disc laten overslaan.

Lees de voor discs geldende voorzorgsmaatrege- len voordat u ze gebruikt.

Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.

Plak geen in de handel verkrijgbare labels of andere materialen op de discs.

• De discs kunnen vervormen waardoor ze onaf-speelbaar kunnen worden.
• De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen.

DualDiscs

DualDiscs zijn dubbelzijdige discs met aan de ene kant een beschrijfbaar cd-oppervlak voor audio-opnamen en aan de andere kant een beschrijfbaar dvd-oppervlak voor video-opnamen.

Aangezien de cd-zijde van DualDiscs niet overeenkomt met de algemene cd-standaard, is het wellicht niet mogelijk de cd-zijde op dit toestel af te spelen.

Het regelmatig plaatsen en uitwerpen van een DualDisc kan krassen veroorzaken op de disc wat tot afspeelproblemen leidt. In sommige gevallen kan een DualDisc vast komen te zitten in de cdaadsleuf en niet meer worden uitgeworpen. Om problemen te voorkomen wordt aangeraden om op dit toestel geen DualDiscs af te spelen. Raadpleeg de informatie van de fabrikant van de disc voor meer informatie over DualDiscs.

Compatibiliteit met gecomprimeerde audio

WMA

Bestandsextensie: .wma

Bitsnelheid: 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR)

Bemonsteringsfrequentie: 32 kHz, 44,1 kHz, 48 kHz

Windows Media Audio Professional, Lossless, Voice/DRM Stream/Stream met video: Niet compatibel

MP3

Bestandsextensie: .mp3

Bitsnelheid: 8 kbps tot 320 kbps (CBR), VBR

Bemonsteringsfrequentie: 8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)

Compatibele ID3-tag-versie: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)

M3u speellijst: Niet compatibel

MP3i (MP3 interactive), mp3 PRO: Niet compatibel

Aanvullende informatie

WAV

Bestandsextensie: .wav

Quantisatiebits: 8 en 16 (LPCM), 4 (MS ADPCM)

Bemonsteringsfrequentie: 16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)

Bijkomende informatie

Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.

Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd:

• Unicode (UTF-8, UTF-16)
• Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

Disc

Mappenhiërarchie: maximaal acht niveaus diep (Voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken.)

Afspeelbare mappen: maximaal 99

Afspeelbare bestanden: maximaal 999

Bestandssysteem: ISO 9660 Level 1 en 2, Romeo, Joliet

Afspelen van multisessie-discs: Compatibel

Packet write data transfer: Niet compatibel

Bij het afspelen van gecomprimeerde audiodiscs wordt altijd een korte pauze ingelast tussen de fragmenten. Dit gebeurt ongeacht de duur tussen de fragmenten op de originele opname.

LET OP

Laat discs niet achter op plaatsen waar de temperatuur hoog kan oplopen.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen.

Voorbeeld van een boomstructuur

: Map
♪: Gecomprimeerd audiobestand
01 tot 05: Mapnummer
① tot ⑥: Afspeel- volgorde

Disc

De mapvolgorde en andere instellingen zijn afhankelijk van de software die voor het coderen en schrijven is gebruikt.

Lijst van Russische tekens

Aanvullende informatie

S: T	S: T	S: T	S: T	S: T
P: P	C: C	T: T	y: y	φ: Φ
X: X	U: U	y: y	W: W,Щ	Y: Y
W: Bl	b: b	J: 3	N: IO	R: R

S: Scherm T: Teken

Copyright en handelsmerken

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

MP3

Dit product is uitsluitend bedoeld voor niet-commercieel privégebruik. Het mag niet in een commerciële omgeving worden gebruikt voor realtime-uitzendingen (over land, via satelliet, kabel en/of andere media), voor uitzendingen/streaming via internet, intranet en/of andere netwerken, of in andere elektronische distributiesystemen zoals betaalradio of audio-op-aanvraagtoepassingen. Hiervoor is een aparte licentie nodig. Kijk voor meer informatie op http://www.mp3licensing.com.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

Technische gegevens

Algemeen

Spanningsbron .... 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar)

Aarding ...... Negatief

Maximaal stroomverbruik 10,0 A

Afmetingen (B × H × D): DIN

Chassis .... 178 mm × 50 mm × 165 mm

Voorkant .... 188 mm × 58 mm × 16 mm

D

Chassis .... 178 mm × 50 mm × 165 mm

Voorkant .... 170 mm × 46 mm × 16 mm

Gewicht 1 kg

Audio

Maximaal uitgangsvermogen

50 W × 4 70 W × 1/2 Ω (voor de sub- woofer)

Doorlopend uitgangsvermogen

22 W × 4 (50 Hz tot 15 000 Hz, 5% THD, 4 Ω belasting, beide kanalen)

Belastingsimpedantie ..... 4Ω (4Ω tot 8Ω toegestaan)

Preout maximaal uitgangsniveau 2,0V

Contouren loudness ....+10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Equalizer (grafische equalizer met vijf banden):

Frequentie .... 80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz

Bereik equalizer ....±12 dB (in stappen van 2 dB)

Subwoofer (mono):

Frequentie .... 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz

Aanvullende informatie

Cd-speler

Systeem .... Compact Disc Audio

Bruikbare discs .... Compact Discs

Signaal-tot-ruisverhouding 94 dB (1 kHz) (IEC-A-netwerk)

Aantal kanalen 2 (stereo)

MP3-decoderingsformaat MPEG-1 & 2 Audio Layer 3

WMA-decoderingsformaat ..... Versie 7, 7.1, 8, 9, 10, 11, 12

(2 kan. audio)

WAV-signaalformaat .... Lineaire PCM & MS ADPCM (niet gecomprimeerd)

FM-tuner

Frequentiebereik 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid .... 9 dBf (0,8 μV/75 Ω, mono, S/R: 30 dB)

Signaal-tot-ruisverhouding 72 dB (IEC-A-netwerk)

MW-tuner

Frequentiebereik 531 kHz tot 1 602 kHz

Bruikbare gevoeligheid .... 25μV (S/R: 20 dB)

Signaal-tot-ruisverhouding 62 dB (IEC-A-netwerk)

LW-tuner

Frequentiebereik 153 kHz tot 281 kHz

Bruikbare gevoeligheid .... 28μV (S/R: 20 dB)

Signaal-tot-ruisverhouding 62 dB (IEC-A-netwerk)

Opmerking

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
