Producttype	Draadloze router
Merk	Icidu
Model	NI-707517 150N
Draadloze standaard	IEEE 802.11n, 802.11g, 802.11b
Frequentieband	2,4 GHz
Maximale draadloze snelheid	150 Mbps
Antenne	3 dBi extern
Aantal LAN-poorten	4 x 10/100 Mbps (RJ-45)
Aantal WAN-poorten	1 x 10/100 Mbps (RJ-45)
Ondersteunde beveiliging	WEP 64/128/152-bit, WPA, WPA2, 802.1X
Netwerkfuncties	NAT, DHCP-server, firewall
Voeding	9V~ 850mA adapter
LED-indicatoren	Power, WLAN, LAN status, WPS
Configuratie-interface	Webinterface via http://192.168.1.1
Standaard inloggegevens	Gebruikersnaam: admin, Wachtwoord: admin
Ondersteuning WPS	Ja, via knop of PIN
CE-markering	Ja
Garantie	2 jaar
Afmetingen	Ca. 150 x 100 x 30 mm
Gewicht	Ca. 200 g

Veelgestelde vragen - NI-707517 150N Icidu

Hoe stel ik de Icidu NI-707517 150N router in?

Verbind de router met de stroom en uw modem via de WAN-poort. Start uw browser en ga naar http://192.168.1.1. Log in met gebruikersnaam admin en wachtwoord admin. Volg de Quick Setup wizard om uw internetverbinding te configureren.

Wat is het standaard IP-adres van de router?

Het standaard IP-adres van de Icidu NI-707517 150N is 192.168.1.1.

Hoe wijzig ik het wifi-wachtwoord?

Ga in de webinterface naar Wireless > Wireless Settings. Schakel Enable Wireless Security in. Kies WPA-PSK/WPA2-PSK en vul bij PSK Passphrase een nieuw wachtwoord in. Klik op Save.

Wat is de maximale draadloze snelheid?

De router ondersteunt een maximale draadloze snelheid van 150 Mbps volgens de 802.11n standaard.

Hoe reset ik de router naar fabrieksinstellingen?

Houd de Reset-knop aan de achterzijde van de router ongeveer 10 seconden ingedrukt tot de power-LED knippert. De router wordt gereset en start opnieuw op met standaardinstellingen.

Hoe gebruik ik WPS om een apparaat te verbinden?

Druk op de WPS-knop op de router en vervolgens op de WPS-knop van het apparaat dat u wilt verbinden. De verbinding wordt automatisch tot stand gebracht. U kunt ook een PIN-code gebruiken in de software-utility.

Wat moet ik doen als ik het wachtwoord van de router ben vergeten?

Reset de router naar fabrieksinstellingen (zie vraag over reset). Gebruik daarna de standaard inloggegevens: gebruikersnaam admin en wachtwoord admin.

Hoeveel computers kunnen er draadloos verbinden?

Het aantal is afhankelijk van de bandbreedte, maar de router kan in de praktijk meerdere draadloze clients ondersteunen (meestal tot 10-20 zonder merkbare prestatievermindering).

Welke beveiligingsopties ondersteunt de router?

De router ondersteunt WEP (64/128/152-bit), WPA, WPA2 en 802.1X encryptie.

Wat betekent het als de WLAN-LED knippert?

Een knipperende WLAN-LED geeft aan dat de draadloze verbinding is ingeschakeld en er gegevens worden verzonden of ontvangen.

GEBRUIKSAANWIJZING NI-707517 150N Icidu

Allereerst hartelijk dank voor de aanschaf van de ICIDU 150N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

ICIDU

NEDERLANDS

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 150N
• Power adapter 9V\~ 850mA
• CD met full manual
• Handleiding

TECHNISCHE SPECIFICATIES

• 802.11n draadloos protocol
• Ondersteunt: IEEE 803.3, IEEE 803.3u, IEEE 802.11b, en IEEE 802.11g
• Ondersteunt: WEP/WPA/WPA2/802.1X data encryptie
• Ondersteunt: 64/128/152-bit WEP encryption security
• Maximale draadloze dataoverdracht-snelheid: 150Mbps

- Antenne 3 dBi

- Ingebouwde NAT en DHCP server,

- Besturingssysteem onafhankelijk

TOEPASSINGMOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draad-loos toegang geven tot je breedband internet verbinding. Naast het delen van de internetverbinding kun je ook een netwerk

opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

Naam	LED	Actie	Beschrijving
OFF	No		Power
PWR	ON		Power	ON
ON Router is bezig met opstarten
SFFashing	Router is klaar voor gebruik
OFF Hardware Error (reset de router)
OFF Wireless verbinding is uitgeschakeld
WLANFlashing Wireless verbinding is ingeschakeld
OFF Er is geen netwerk verbinding tussen computer en router
VAN, Er is een netwerk verbinding tussen computer en router
Flashing Er is data activiteit op het netwerk
Knippert Er wordt een draadloze verbinding gemaakt
WPPoppert snel Koppeling met WPS mislukt
ON Succesvolle koppeling is gemaakt

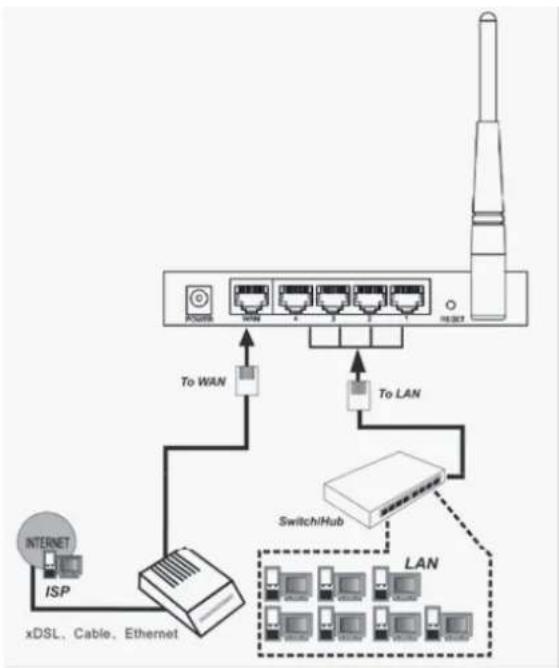

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER
    I["2"]
    J["3"]
    K["4"]
    L["5"]
    M["6"]
    N["7"]
    O["8"]
    P["9"]
    Q["10"]
    R["11"]
    S["12"]
    T["13"]
    U["14"]
    V["15"]
    W["16"]
    X["17"]
    Y["18"]
    Z["19"]
    AA["20"]

ROUTER CONFIGURATIE

Nadat je de router correct hebt aangesloten, kunnen we de router gaan confi gureren. Bij sommige providers heb je extra informatie nodig, zoals bijvoorbeeld je gebruikersnaam en een wachtwoord.

Start de internetbrowser op en vul in de adresbalk het volgende adres in http://192.168.1.1 en druk op "Enter"

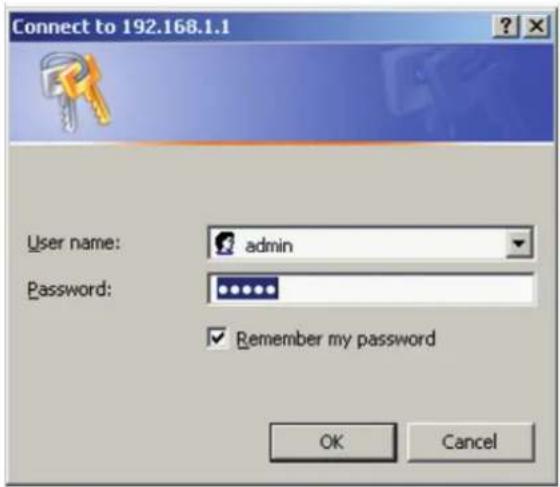

Het volgende scherm verschijnt, om toegang te krijgen tot de router vul je bij gebruiksnam in "admin" en bij het password "admin" en klik op "OK"

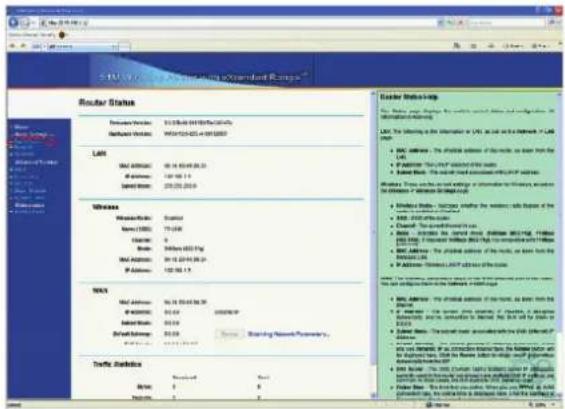

Nadat je op "OK" hebt geklikt kom je terecht in de setup van de router

Router Status Database Version: 31.0.08-34.0.08 Network Version: MSY-02-05-05-05 LAN NAT LANID: 96.16.049-96.26 AT LANID: 127.05.12 SAPL LANID: 278.05.26 Wines: MinesLANID: Standard Mean (MHz): 75.000 Location: 0 Mode: 50000 MHz NAT LANID: 96.16.049-96.26 AT LANID: 127.05.12 WINS: NAT LANID: 96.16.049-96.26 AT LANID: 127.05.12 SAPL LANID: 127.05.26 Traffic Statistics Name: 0 System: 0 Status: Yes Address: 0 Balance: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0 Balance Range: 0

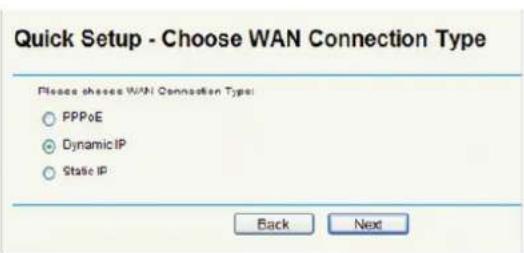

Klik op "Quick Setup" en klik hierna op "Next". Maak de keuze van je Internet connectie, en wanneer je van de provider een gebruikersnaam en wachtwoord hebt gekregen, zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de optie PPPoE.

Heb je al een ADSL aansluiting met een ADSL modem kies dan voor 'Dynamic IP' het IP adres wordt dan automatisch door de provider toegewezen en de router vertaalt dit dan weer.

Wanneer je over een PPPoE verbinding beschikt vul je bij de "Account naam" je gebruikersnaam in en in het veld "Password" het wachtwoord zoals je van de provider hebt gekregen. Klik hierna op "Next"

Als je niets wilt wijzigen klik je op "Next"

Wanneer je op "Finish" klikt kom je weer terug in het "Router status scherm"

Nu de router is ingesteld is het belangrijk dat de wireless functie van de router wordt beveiligd, wanneer je dit niet doet dan kunnen personen in de omgeving gebruik maken van jouw internet verbinding.

In het hoofdscherm van de router klik je op de optie "Wireless" → "Wireless Settings" je ziet het volgende scherm. Schakel de functie "Enable Wireless Security" in.

Bij security type kiezen we voor WPA-PSK/WPA2-PSK.

Vul bij de functie "PSK Passphrase" je eigen netwerksleutel in, noteer deze netwerksleutel, je hebt deze nodig om met een wireless client verbinding te maken met de router.

Als de gegevens zijn ingevuld klik je op "Save"

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID :

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS CONFIGURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een bestaand network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

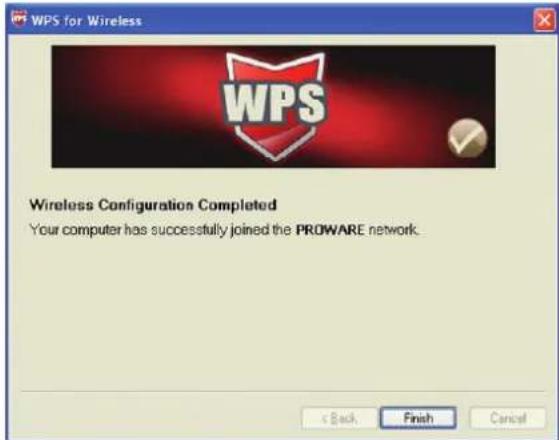

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.

CE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 2 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specifi caties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden
