GEBRUIKSAANWIJZING WD1592B Atag

Beschrijving van de servieswarmer 2

Veiligheidsaanwijzingen 3

Installatie 4

Inbouw 5

Gebruik van de servieswarmer 6

Onderhoud en reiniging 9

MILIEUBESCHERMING:

De verpakkingsmaterialen van dit toestel kunnen gerecycled worden. Doe dit a.u.b. en draag zo bij tot de bescherming van het milieu door ze in de passende container of afvalzak te gooien.

Vernietiging van oude elektrische apparaten

De Europese Richtlijn 2002/96/EC over Vernietiging van Elektrische en Elektronische Apparatuur (WEEE), vereist dat oude huishoudelijke elektrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

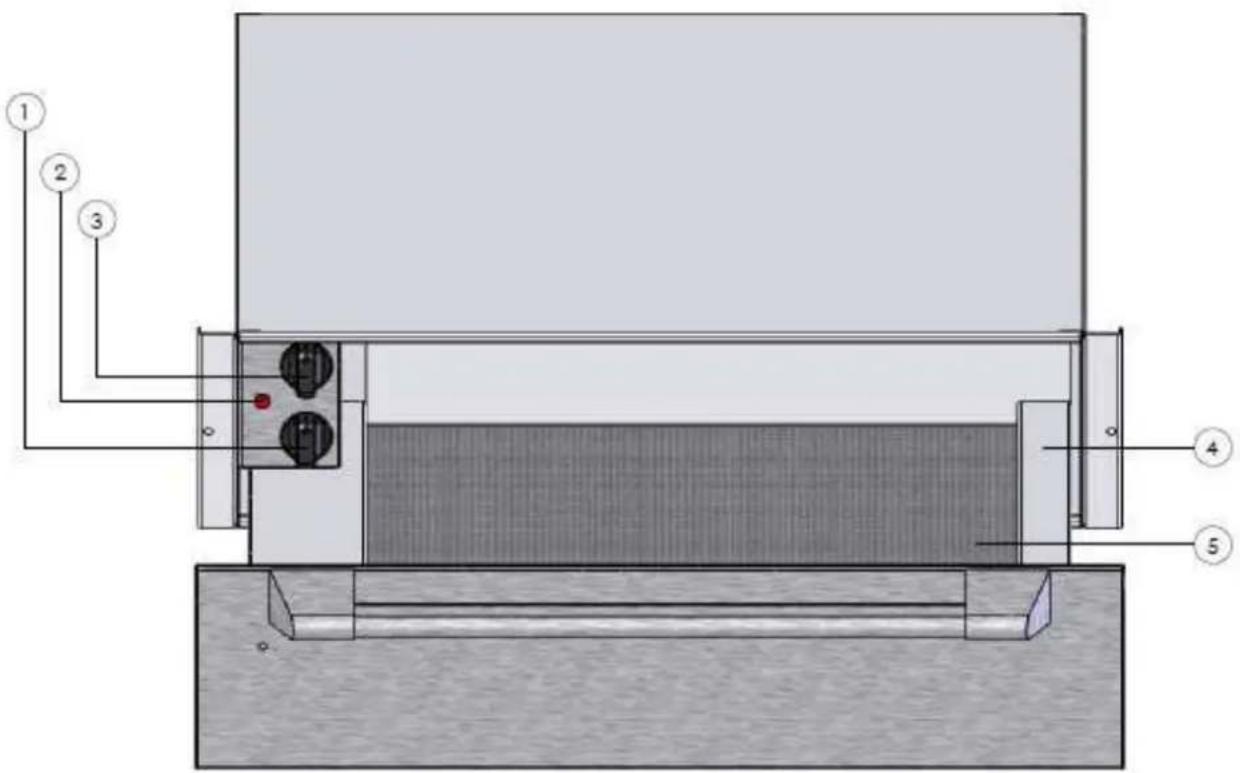

Beschrijving van de verwarmingslade

1. Schakelaar schakelklok AAN/UIT
2. AAN/UIT controle lampje
3. Knop voor temperatuurregeling
4. Servieslade
5. Antislip mat

Bewaar deze handleiding bij uw toestel. Als u uw toestel verkoopt of aan iemand anders over doet, zorg er dan voor dat de handleiding er bij blijft.

We vragen u de aanbevelingen te lezen alvorens de servieswarmer te installeren en te gebruiken. Ze werden opgesteld voor uw veiligheid en die van anderen.

Deze verwarmingslade werd ontworpen om gebruikt te worden door particulieren in hun woning. Hij is uitsluitend bestemd voor het voorverwarmen van servies. Elk ander gebruik is verboden en kan gevaarlijk zijn. De fabrikant wijst alle aansprakelijkheid af in geval van niet-conform gebruik.

Gebruik dit toestel alleen na inbouw. Alleen door het in te bouwen kunt u alle risico door contact met onder spanning staande onderdelen vermijden.

Open in geen enkel geval de behuizing van het toestel.

De buitenkant van de servieswarmer kan in bepaalde gevallen 70°C warm worden (afhankelijk van de gekozen temperatuur en de gebruiksduur). Gebruik pannenlappen of ovenwanten om het warme vaatwerk uit de lade te halen.

Gebruik de servieswarmer niet om eten of drank op te warmen of klaar te maken. De vochtigheid van het voedsel of de drank zou het toestel kunnen doen roesten.

Klim niet of zit niet op de open lade. De schuifrails zouden beschadigd worden. De lade mag met max. 20 kg belast worden.

Bewaar of leg geen kunststof producten of ontvlambare voorwerpen in het toestel. Ze zouden kunnen smelten of vlamvatten tijdens gebruik.

Kinderen mogen het toestel alleen bedienen onder toezicht van een volwasse. Extra aandacht is vereist wanneer het toestel in gebruik is.

Installatie

Alvorens de lade aan te sluiten, moet u zich ervan vergewissen of alle draden van uw elektrische installatie een voldoende doorsnede hebben om het toestel normaal te voeden. Uw installatie moet beschermd worden door een smeltzekering van 10 ampère.

Het voedingscircuit moet over een bipolair stroomonderbrekingsmechanisme met contactopeningen van minstens 3 mm beschikken

De elektrische aansluiting moet uitgevoerd worden vooraleer het toestel in het meubel aan te brengen.

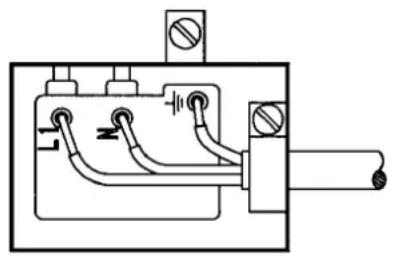

De lade moet via een (genormaliseerde) voedingskabel met 3 geleiders van 1 mm² (1 fase + 1 N + aarding) aangesloten worden op het elektriciteitsnet van 220 - 240 V\~ enkelfasig, via een stopcontact 1 fase + N + genormaliseerde aarding CEI 60083 of conform de plaatselijke installatievoorschriften. De aardingsdraad (groen/geel) moet verbonden worden met de aansluitklem van het toestel en met de aarding van de installatie.

Als het toestel wordt aangesloten aan een stopcontact, dan moet dit toegankelijk blijven na de installatie van de lade.

De nulleider van de verwarmingslade (blauwe draad) moet aangesloten worden aan de nulleider van het elektriciteitsnet.

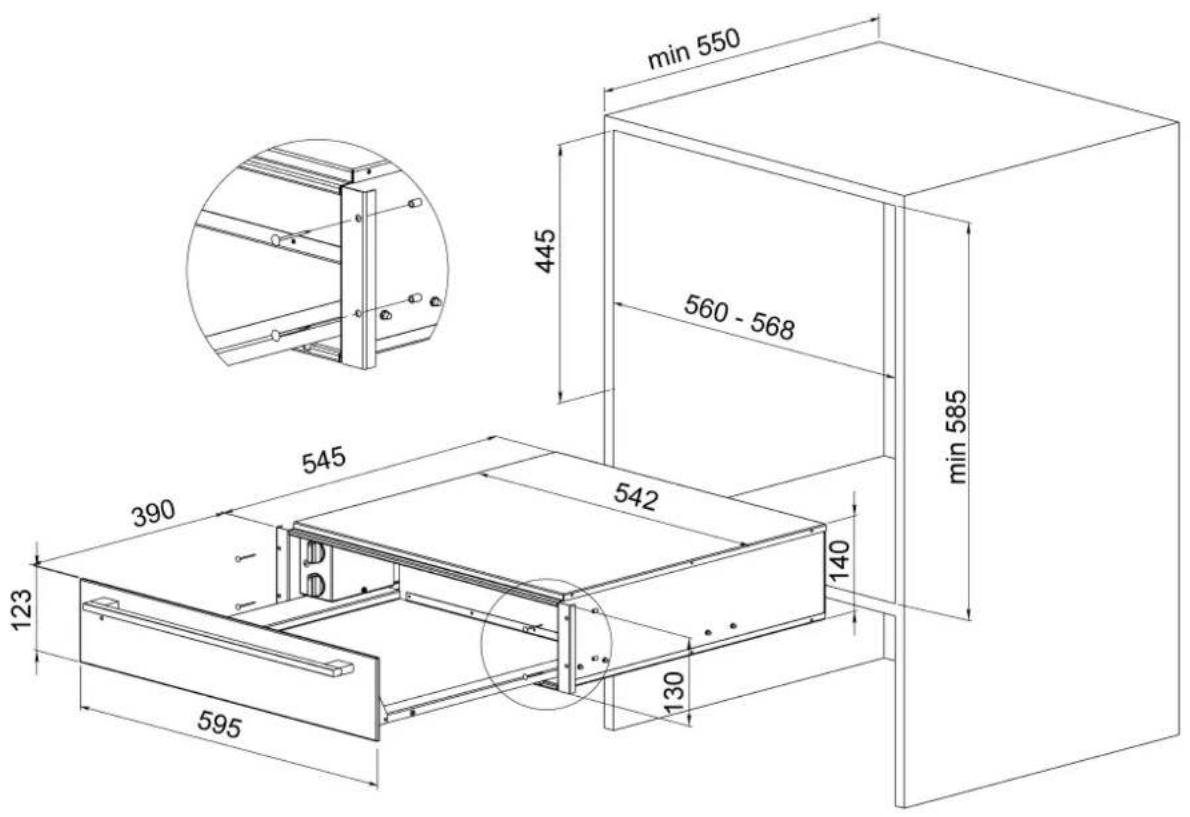

Schuif het toestel in de nis van het keukenmeubel. Controleer of het huis van het toestel goed op zijn plaats komt te zitten.

Open de lade en bevestig het toestel aan de zijwanden van het meubel met de 4 meegeleverde schroeven en afstandsbussen.

min 550 445 560 - 568 min 585 545 390 542 123 140 130 595

Gebruik van de verwarmingslade

Dit toestel mag uitsluitend gebruikt worden om servies voor te verwarmen.

Het toestel beschikt over een verwarmingssysteem met warme lucht. Een ventilator verspreidt de warmte van de weerstand over de lade. Het servies wordt gelijkmatig en snel verwarmd dankzij de luchtcirculatie.

Een beschermrooster belet contact met de weerstanden en de ventilator.

De bodem van de lade is bedekt met een antislip mat dat servies belet te verschuiven tijdens het openen/ sluiten van de lade.

BEDIENINGSELEMENTEN:

U beschikt over een knop voor de temperatuurregeling en een schakelklok met AAN/UIT-schakelaar. Ze zijn alleen zichtbaar wanneer de lade open is. Bij gesloten lade kunt u via het controlelampje aan de voorkant zien of het toestel ingeschakeld is.

BEDIENINGSPRINCIPE:

■ Plaats het servies in de lade.
■ Stel de gewenste temperatuur in.
■ Kies een verwarmingsduur (minstens 10 minuten).

Het controlelampje "onder spanning" gaat branden.

■ Sluit de lade.

Wanneer de ingestelde verwarmingsduur is afgelopen, stopt het systeem met verwarmen en weerklinkt een belsignaal.

Om het belsignaal te stoppen, zet u de schakelklok in de stand 0.

SELECTIE VAN DE TEMPERATUUR:

Met de temperatuur knop kunt u een temperatuur tussen 30 en 70°C instellen.

We adviseren de volgende temperaturen aan naargelang van het gebruikte type vaatwerk:

• 40°C: voor kopjes en glazen. Als warme drank in voo rverwarmde kopjes of glazen wordt gegoten, dan blijven ze langer warm en kunt u ze aanraken worden zonder u zich te verbranden.
• 60°C: voor borden en schotels. Gerechten die op voo rverwarmde borden of schotels gelegd worden, koelen niet af. De borden en schotels kunnen echter aangeraakt worden zonder risico zich te verbranden.

VOORVERWARMINGSTIJD:

De voorverwarmingstijd hangt van meerdere factoren af:

■ het materiaal en de dikte van het vaatwerk
■ de vulgraad
■ de verdeling van de belasting
■ de temperatuurregeling

Het is dus onmogelijk om op voorhand precieze gegevens te geven.

Enkele richtwaarden:

Bij een ingestelde temperatuur van 60°C, bedraagt de duur voor een homogene verwarming:

• van het servies voor een maaltijd voor zes personen ongeveer 30 min.
• van het servies voor een maaltijd voor twaalf personen ongeveer 40 min.

U zult zelf ervaren welke duur het best geschikt is voor uw vaatwerk.

Gebruik van de verwarmingslade

CAPACITEIT:

De capaciteit hangt af van de hoogte van het model, het gewicht en de afmetingen van uw servies.

De model mag maximaal met 20 kg servies gevuld worden.

De volgende voorbeelden worden alleen ter informatie gegeven :

De hoeveelheden zijn bepaald door het volume

Vaatwerk voor 6 personen:

6 grote borden ∅ 28 cm

6 soepborden ∅ 22 cm

1 schaal ∅ 22 cm

1 schaal ∅ 20 cm

1 schaal ∅ 18 cm

2 vleesschotels 36 cm

of 16 grote borden ∅ 28 cm

+ 8 kommen ∅ 10 cm

of 24 soepborden ∅ 22 cm

of 40 kommen ∅ 10 cm

of 60 kopjes ∅ 8 cm

of...

Onderhoud en reiniging

NL

Alvorens het toestel te onderhouden, moet u het uitschakelen en laten afkoelen.

Maak alle oppervlakken alleen schoon met een vochtige doek en een sopjer. Droog het vervolgens met een zachte doek.

Het toestel niet schoonmaken met een stoomreiniger.

Het gebruik van schurende producten, alcohol of oplosmiddel is af te raden; ze zouden het toestel kunnen beschadigen.

De voorkant is van roestvrij staal en is krasgevoelig. Gebruik een speciaal niet schurend schoonmaakmiddel voor roestvrij staal.

De antislip mat kan verwijderd worden om de bodem van de lade schoon te maken.

U kunt de slipwerende bodem schoonmaken met warm water en afwasmiddel. Droog hem vervolgens goed af en breng hem pas weer aan in de lade aan nadat hij perfect droog is.
