GEBRUIKSAANWIJZING KU8071K2 Atag

Voor de inbedrijftstellung de gebruiksaanwijzing lezen

7080 424-00

KU8071K2

ATAG

Inhoud

Beschrijving van het apparatusat. 18

Aanwijzing m.b.t. afdanken 18

Veiligheidsinstructies en waarschuwingen 19

Toepassingen van het apparaat 19

Klimaatklasse 20

Opstellen 20

Elektrische aansluiting 20

Deuropeningsmechanisme (TipOpen) 20

Bedienings- en controleelementen 21

Apparaat in- en uitschakelen 21

Temperatuur instellen 21

Ventilator 21

Alarm bij openen deur 21

Temperatuuralarm 22

Instelmodus. 22

Binnenverlichting 23

Actief kooffilter 23

Etiketten 24

Beladingschema 24

Reinigen 24

Houten roosters wegnemen en aanbrengen 25

Storingen 25

Buiten Werking stellen 25

Aanwijizing m.b.t. afdanken

Het apparaat bevat waardevolle materialen en mag Niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig deplaatselijk geldende voerschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit Niet wordt beschadigd, zodathet koelmiddel (informatie op het typeplaatje) of de olie erin Niet ongewild vrijkomen.

Apparaat onbruikbaar makn.
- De netstekker uithetstopcontacttrekken.
- Het aansluitsnoer doorknippen.

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmaterial en folie!

Kinderen nicht met het verpakkingsmateriaal latenspelen.

Breng het verpakkingsmaterialaalaar een officieel inzamelpunt.

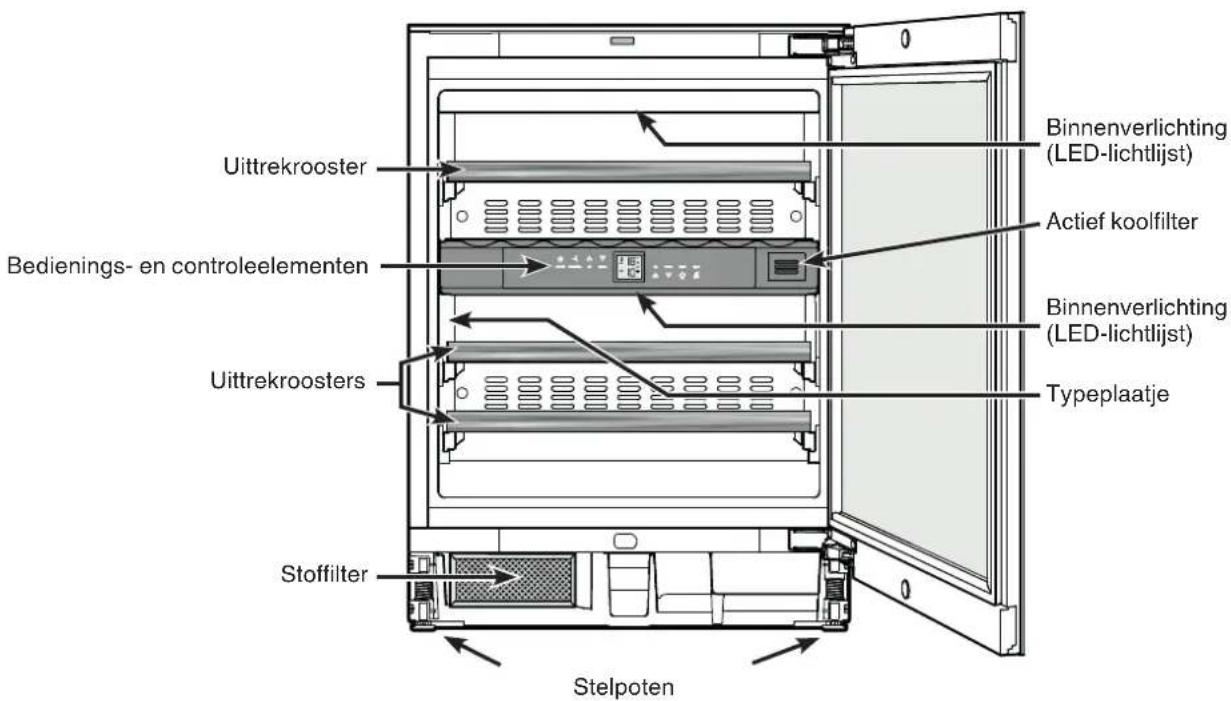

Beschrijving van het apparatus

Veiligheidsinstructies en waarschuwingen

• Voorkom blessures en beschadigingen: pak het apparaat altijd met twee Personen uit en stel het samen op.
• Neem bij beschadiging van het apparaat onmid-delloijk - nog voor het aansluiten - contact op met de leverancier.
• Stel het apparaat volgens de aanwijzingen in deze gebruiksaanwijzing op en houd u aan de aansluitvoorschriften om zeker te zichn van een goede werkung.
• Koppel het apparaat bij storingen los van de netspanning: trek de stekker uit het stopcontact of draai de zekering in de meterkast eruit.
• Trek de stekker Niet aan het netsnoeruit het stopcontact maar pak de stekker vast.
• Laat reparations en ingrepen aan het apparaatuitsluitend door de technische Dienst uitvoeren, aangezien anders grote bevaren voor uzelf en andereen+kennen ontstaan. Hetzelfde geldt voor het verrangen van het netsnoer.
• Gebruik in het apparaat nooit open vuur of ontstekingsbronnen. Let er.daarom tijdens het vervoeren en reinigen van het apparaat goed op dat het koelmiddelcircuit Niet worden beschadigd. Mochthet koelmiddelcircuit desondanks beschadigd raken, houd het apparaat dan uit de buurt van open vuur. Zorg voor goede ventilatie in het vertrek.
• Ga nooit op de sokkel, laden, deur enz. staan of leunen om ergens bij te{kunnen.
• Dit apparaat kan door kinderen vanaf 8aar en ouder, evenals door Personen met beperkte fysische, sensorische of mentale capacititeiten of gebrek aan ervaring en kennis worden gebruikt, wonneer ze onder toezicht staan of m.b.t. het veilige gebruik van het apparaat instructies hebben gekregen en de waaruit voortvloeijeende gevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Kinderen mogen het apparaat Niet zonder toezicht reinigen en onderhoden.
• Voorkom voortdurend huidcontact met koude oppervlakken of te koelen/te bevriezen levensmiddelen want dat kan een pijnlijk of dof gevoel en bevriezingveroorzaken. Bijlangdurig huidcontacteiligheidsmaatregelentreffen, bijv.handschoenen dragen.

• Consumere geen levensmiddelen die over de datumঃn, ze können een voedselvergiftig ingveroorzaken.

• Bewaar geen explosieve stoffen of spuitbussen metbrandbare vrijfggassen (bijv. butaan, propaan, pentaan) in het apparaat. Eventueel vrijkomend gas kan door de elektrische componenten ontstoken worden. Uherkent dergelijkspuitbussen aan de erop gedrukte inhoudsvermeling of aan een vlamsymbol.

• Geen elektrische apparaten binnen het apparaat gebruiken.
• Bewaar bij aftsluitbare apparaten de sleutel nicht in de buurt van het apparaat of binnen het bereik van kinderen.
• Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat Niet buiten, in een vochtige omgeving of binnen bereik van spatwaterplaatsen.
• De LED-lichtlijsten in het apparaat dienen voor de verlichting van de binnenruimte ervan. Ze zijn nicht geschikt als kamerverlichting.
• Bij transport of bij een werkend apparaat boven 1500m boven zeiniveau kan de glasplaat van de deur door de verminderde luchtdruk breken. De brobstukken zijn scherp en{kunnen ernstig lichamelijk letsel veroorzaken.

Toepassingen van het apparatus

Het apparaat is alleen geschikt voor het bewaren van wijn in huishoudelijkke of soortgelijke omgeving. Hiertoe behoort bijvoorbeeld het gebruik

• in personeelskeukens, bed and breakfasts,
• door gasten in landhuizen, hotels, motels en andere onderkomens,
• voor catering en soortgelijke diensten in de groothandel.

Gebruik het apparaat alleen voor huishoudelijkte toepassingen. Alle andere toepassingen zijn Niet toegestaan.

Het apparaat is nicht geschikt voor het bewaren en koelen van medicijnen,bloedplasma,laboratoriumumpreparaten en dergelijksteffen en producten als genoemd in de richtlij inzake medische hulpmiddelen 2007/47/EG.Misbruik van het apparaat kan leiden tot schade aan bewaarde producten of tot bederf ervan.

Daarnaast is het apparaat Niet geschikt voor gebruik opplaatsen waar ontploffingsgevaar kan heersen.

Klimaatklasse

Met de klimaatklasse worden aangegeven, op welke kamertemperatuur het apparaat gebruikt mag worden, om de volledige koeling te bereiken.

De klimaatklasse worden op het typeplaatje aangegeven.

De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparatus.

Klimaatklasse

Kamertemperatuur

SN +10^ tot +32^

N +16°C tot +32°C

ST +16°C tot +38°C

T+16°Ctot+43°C

SN-ST +10°C tot +38°C

SN-T +10°C tot +43°C

Het apparaat Niet buiten de aangegeven kamertemperaturen gebruiken!

Opstellen

• Plaats het apparaat bij voorkeur Niet in direct zonlicht, naast het fornuis, een radiator enz.
• Deplaatsingsruimte van uw apparaat moet volgens de norm EN 378 pro 8 g koelmiddelmassa R 600a 1 kubieke m bezitten zodate in geval van een lekkage in het koelmiddelcircuit geen ontv Lambare gas-lucht-mengeling in de plaatsingsruimte van het apparaat kan ontstaan. Informatie over de hoeveeelheid koelmiddel vindt u op het typeplaatje aan de binnenkant van het apparaat.
• Ventilateopeningen resp. -roosters nicht afdekken.

Elektrische aansluiting

Het apparatusauitsluitend met wisselstroom gebruiken.

De toelaatbare spanning en frequentie staan op het typeplaatje. De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparatusaat.

Het stopcontact moet correct geaard en elektrisch beveiligd zijn. De uitschakelstroom van de zekering moet:tussen 10 A en 16 A liggen.

Het stopcontact mag zich nicht darüber het apparaat bevinden en moet gemakkelijk toegankelijk+zijn.

Het apparaat Niet door middel van een ver-lengkabel of aftakcontactdoos aansluten.

Gebruik geen omvormer (omzetten van geleijkstroomaar wisselstroom) of spaarstekker. Gevaar voor beschadiging van de elektronische componenten!

Deuropeningsmechanisme (TipOpen)

Bij levering is de TipOpen-functie gede- activeerd.

De TipOpen-functie moet na het inbouwen in de nis door de On/Off-toets geactiveerd worden.

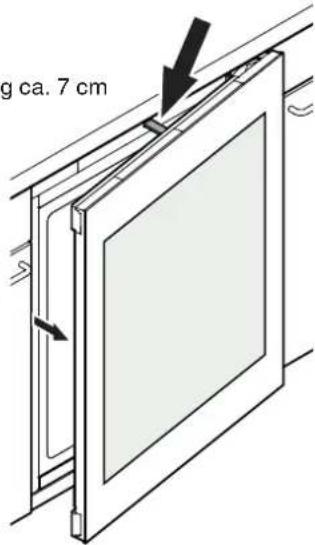

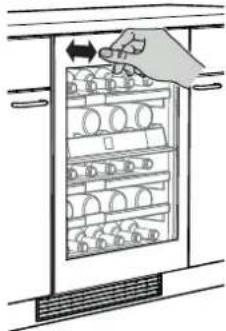

Deur openen

De deur in het gedeelte linksbovenlicht naar binnen drukken en weer loslaten.

De deur worden door de schuifstang ca. 7 cm geopend.

Daarna kan de deur volledig geopend worden.

Opmerking

De deur sluit na ca. 3 seconden
weer automatisch, indien de deur
niet volledig worden geopend.

Aanwijzing bij deuropeningscycli

Wanneer de deur gesloten worden, is opniew openen met de TipOp- pen-functie pas na 3 seconden möglichk.

Belangrijke aanwijzingen

Het apparaat Niet in de buurt van magneetvelden gebruiken of magnetische voorwerpen in de buurt van het apparaatplaatsen.

De deur kan onbedoeld opengaan.

De deurijdens het openen Niet blokkeren of vasthouden!

Wordt de deurijdens het openen geblokkeerd of vastgehonden, dan worden de interne veiligheidskoppeling geactiveerd.

Er klinken luide, zich herhalende knakgeluiden.

De schuifstangijdens het sluiten Nietaar bennen drukken of vasthouden!

Wordt de schuifstang tijdens het sluiten geblokkeerd, dan bereikt deze zich uitgangspositie Nieteer.

In de uitgangspositie sluit de schuifstang aan op de voorkant van het apparatus.

Schuifstang in de uitgangspositie terugzetten

De netstekker uit het stopcontact halen, ca. 5 seconden wachter en er weeininsteken.

De schuifstang gaat terug maar de uitgangspositie.

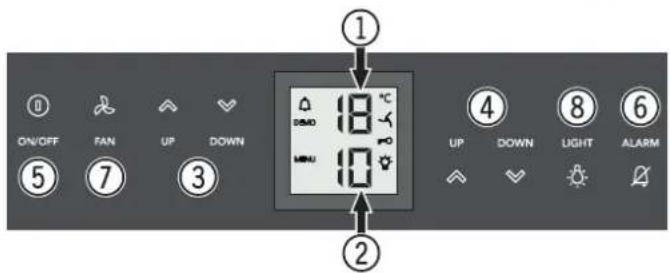

Bedienings- en controleelementen

Het elektronische bedieningspaneel beschikt over "capacitieve toetstechnologie". Elke functie kan geactiveerd worden door het betreffende symbol even aan te raken.

① Temperatuurdisplay bovenste vak
② Temperatuurdisplay onderste vak
③ Temperatuurinsteltoetsen bovenstevak
④ Temperatuurinsteltoetsen onderste vak
⑤ Aan/Uit-toets (apparaat in- en uitschakelen)
⑥ Alarm Uit-toets
⑦ Ventilatortoets
⑧ Aan/Uit-toets binnerverlichting

Symbolen op het display

Alarm (symbol knippert als de temperatuur in de binnenruimte te hoog of te laag is)
DEMO Presentatiemodus is actief
MENUs Instelmodus is actief (activeren van de kinderbeveiliging en instellen van de lichtintensiteit van het display)
De ventilator in de binnenruimte loopt permanent
Kinderbeveiliging is actief
De binnerverlichting is permanent ingeschakeld

Apparaat in- en uitschakelen

Inschakelen

Druk op de On/Off-toets; het temperatuurdisplaylicht op.

ON/OFF

Uitschakelen

Houd de On/Off-toets ca. 3 sec. ingedrukt; het temperatuurdisplay gaat UIT.

Temperatuur instellen

De temperatuur kan in beiden vakken onafhankelijk van elkaar ingesteld worden.

① Bovenstevak
② Onderstevak

Temperatuur verlagen/kouder

Druk op de Down-insteltoets.

Temperatuur verhogen/warmer

Druk op de Up-insteltoets.

• Bij de eerste druk op de toets begint de weergave te knipperen.
• Door meermaals te drukken kan de temperatuur anders worden ingesteld.
• Ca. 5 sec. na de laiste druk op een toets schakelt de electronica automatisch om en wordt de daadwerkelijkke temperatuur op dat moment getoond.

De temperatuur is instelbaar van +5^ tot +20^ .

De volgende drinktemperaturen zijn voor de verschillende wijnsoorten aanbevelenswaardig:

Rode wijn +14 °C tot +20 °C

Rosé +10 °C tot +12 °C

Witte wijn +8°C tot +12°C

Sekt,Prosecco +7^ tot +9^

Champagne +5^ tot +7^

Voor het langdurig bewaren van wijnen adviseren wij een temperatuur van +10^ tot +12^ .

Ventilator

De ventilator in de binnenruimte garandeert een constante alsook gelijkmatige binnentemperatuur en een klimaat dat gunstig is voor de opslag van wijn.

Door het activeren van de toets Ventilation wordt de luchtvochtigheid in het apparaat nogmaals verhoogd, wat bij de opslag op lange termijn een blijonder positieve uitwerking heeft.

De verhoogde luchtvochtigheid verhindert op lange termijn dat de kurken uitdrogen.

Alarm bij openen deur

Wanner de deur langer dan 60 seconden geopend is, klinkt het geluidssignaal.

Wonneer de deur voor het opslaan langer geopend要去en, het geluidssignaal uitschakelen door op de Alarm-toets te drukken.

ALARM

Na het sluiten van de deur is het alarm weir functioneel.

Temperatuuralarm

Bij ontoelaatbare temperatures in de binnenruimte klinkt het geluidssignaal en de weergegeven temperatuur knippert.

• Het geluidssignaal uitschakelen door op de Alarm-toets drukken.

Na een langere stroomonderbreking kan de temperatuur in de binnenruimte te ver opgelopen zich. Na het einde van de stroomuitval is het dalen van de temperatuur op het display zichtaar.

Het knipperen van de temperatuurweergave worden beeindigd, zodra de temperatuur in de binnenruimte de ingestelde waarde hebft bereikt.

Temperatuuralarm bij een defect van het apparaat

Bij een defect van het apparaat kan de temperatuur in de binnenruimte te ver oplopen of dalen. Het geluidssignaal klinkt en de temperatuurindicatie knippert.

• Het geluidssignaal uitschakelen door op de Alarm-toets te drukken.

Wanneer een te hoge (warme) temperatuur weergegeven wordt, eerst controeren of de deur correct gesloten is.

Waneer de temperatuurindicatie na 1增高 nog steeds een te warme of koude waarde weergeeft, contact opnemen met de technische Dienst.

Wanneer op het display F1, F8, E1, E2, E7 of E8 verschijnt, is er sprake van een storing.

Neem in dat geval contact op met de technische dienst.

Instelmodus

Via de instelmoduskestu de kinderbeveiliging gebruiken en de lichtintensiteit van het display verandern. Met de kinderbeveilig ing voorkomt u dat kinderen het apparaat uitschakelen of de temperatuur veranderen.

Kinderbeveiling activeren

Kinderbeveiliging deactiveren

Lichtintensiteit van het display instellen

Met de toetsen Up of Down de gewenste instelling selecteren.

h0 = displayverlichting uit
h1 = minimale intensiteit
h5 = maximale intensiteit

De ingesteldelichtintensiteit wordt na een minuut geactiveerd.

Opmerking

Als op een toets wordt gedrukt, schijnt het display gedurende 1 minuut met de maximale Lichtintensiteit.

Bij de inbedrijfstelling van het apparaat worden de ingestelde lich-tintensiteit pas actief, wanner de ingestelde binnentemperatuur van het apparaat bereikt is.

Binnerverlichting

De binnenruimte worden verlicht via een LED-lichtlijst boven in het betreffendevak.

De binnenverlichting gaat telkens aan, wonneer de deur van het apparaat geopend worden. De binnenverlichting gaat na het sluiten van de deur na ca. 5 secondenuit.

LIGHT

Wanner de binnenverlichting ook bij een gesloten deur van het apparatusaat moet branden, op de toets Light drukken.

Opmerking

Deze functie regelt de verlichting in beide vakken.

Bovendien kan de helderheid van de verlichting worden ingesteld.

• Druk de toets Light in.

• De toets Lightingedrukthoudenen tegelijkkertijd met de temperatuurinsteltoetsen Lichter of donkerder zieten.

Opmerking: De helderheid verandert in alle vakken.

De Lichtintensiteit van de LED-verlichting komt overeen met laserklasse 1/1M.

Opgelet!

De afdekking van de verlichting mag uitsluitend door de technische dienst worden verwijderd.

Wanneer de afdekking verwijderd worden, Niet met optischelenzen van korte afstand directinde lamp kijken.Deogenkunnenaar bij letsel oplopen.

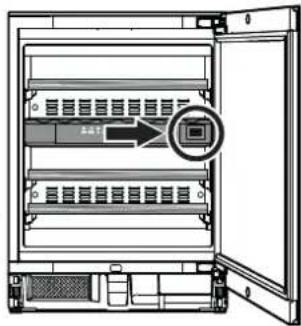

Actief koolfilter

Wijnen ontwikkelen zich voortdurendverder naargelang de omgevingscondities.

Daardoorisdekwalitvande lucht bepalendvoordeconservering.

Wij raden aan de afgebeelde filter jaarlijks te verrangen. U kurz hem bestellen bij uw vakhandelaar.

De filter verrangen

• De filter erin drukken en waar loslaten.

• De filter eruit trekken.

• Het achechterste deel van de filter eraf trekken.

• De neue filter op de afdekking plaatsen.

• De filter erin zetten, er tot de aanslag indrukkenen loslaten.
  De filter worden automatisch vergrendeld.
  Je hoor een klik.

Etiketten

Voor elk rooster worden bij het apparaat een etikettenhouser met een etiket geleverd.

Hierop kurz u de wijnsoorten noterend die in de afzonderlijke vakken liggen.

Extra etiketten können via uw vakhandelaar verkreten worden.

De etikettenhouser vastduwen en het etiket zijdelings insteken.

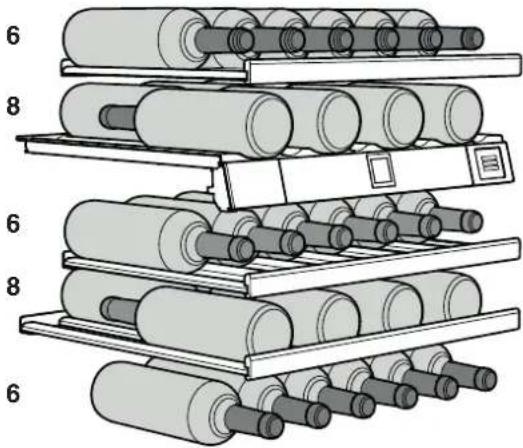

Beladingschema

voor 0,75 I bordeauxflessen conform de norm NF H 35-124

Aantal flessen

Totaal 34 flessen

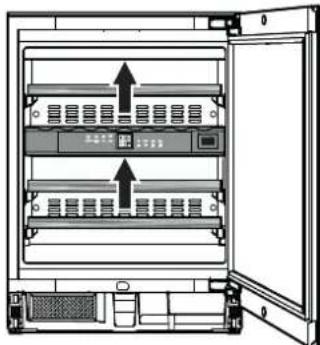

Opgelet!

De maximale belasting per houten rooster bedraagt 25kg

Reinigen

Voor het reinigen altiijd het apparaat uitschakelen. Stekkeruit het stopcontact trekken of de voorgeschakelde zekeringen eruit schroeven resp. lately aanspringen.

• Reinig de binnenkant en de buitenwand van het apparaat met lauw water waaraan een beetje afwasmiddel is toegevoegd. Gebruik in geen geval chemische oplosmiddelen of producten die zand of zuren bevatten.
• Gebruik voor de reiniging van de glasoppervlakken een schoonmaakmiddel voor glas en voor oppervlakken van roestvrij staal een in de handel gebruikelijk schoonmaakmiddel voor roestvrij staal.

Gebruik geen stoomreinigingsapparaten! Gevaar voor beschadiging en verwonding.

• Let erop dat er geen water in de elektrische delen of het ventilatierooster dringt.
• Beschadig of verwijdher het typeplaatje aan de binnenkant van het apparaat nooit: het is belangrijk voor once tech nische Dienst.

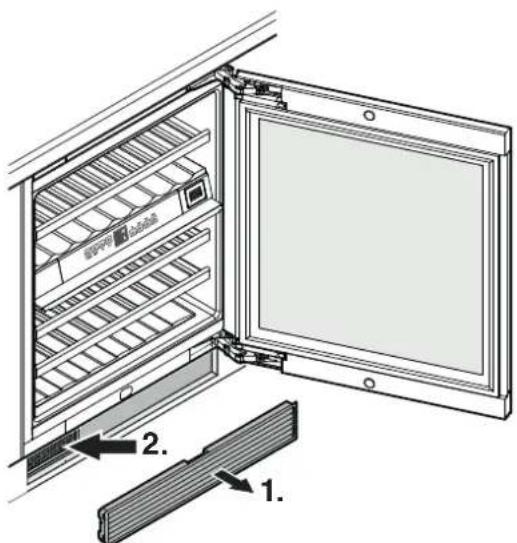

Stofffilter reinigen

De stofffilter in de plint van het apparaat要去 minimaal een koer per staat worden gereinigd.

1. Het ventilatierooster van de voet van het meubel aftrekken.
2. De stofffilter met een stofzuiger reinigen.
3. Het ventilatierooster weeanbrengen.

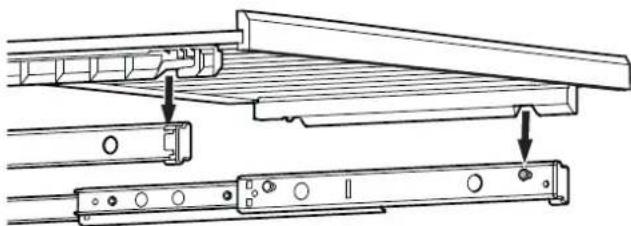

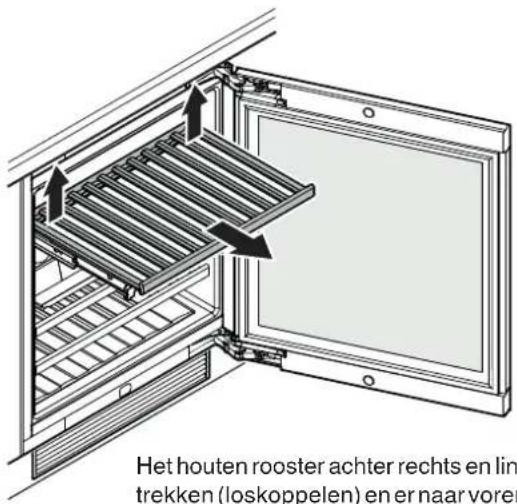

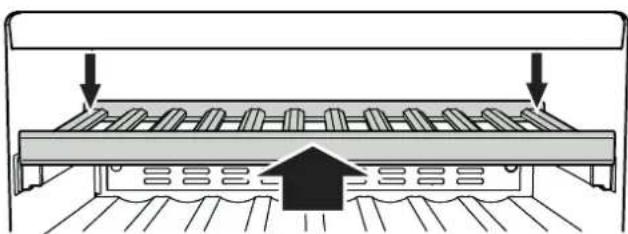

Houten roosters wegnemen en aanbrengen

De houten roosters können, om de binnenruimte gemakkelijker te reinigen, weggenomen worden.

Houten rooster wegemen

Het houten rooster anschter rechts en links waar boven trekken (loskoppelen) en er waar voren toe uitnemen.

Houten rooster aanbrengen

De telescooprails helemaal uittrekken. Het houten rooster met de voorste uitsparingen op de bevestigingspennenplaatsen.

Het houten rooster met de telescooprails tot aan de aanslag in het apparaat schuiven.

Het houten rooster geheel maar achefteren drukken, zodat het aan de voorkant vastklikt.

Het houten rooster anschter rechts en links waar beneden drukken en vastklikken.

Storingen

Op het display verschijnt F1, F8, E1, E2, E7 of E8.
- Er is spreake van een storing van het apparaat. Neem contact op met de technische dienst.
- De ventilatoren in de binnenruimte van het apparaat lopen, hoewel de ventilatorfunctie gedeactiveerd is en de compressor (koelaggregaat) stilstaat.
-Dit is afhankelijk van de ingestelde binnentemperatuur en omgevingstemperatuur op de opstellingsplaats een normale bedrifstoestand.

De volgende storingen kunt u zich opsporen en verhelen.

• Het apparaat werkkt nicht. Controller:
• of het apparatus is ingeschakeld;
• of de stekker goed in het stopcontact zit;

• of de zekering in de meterkast nog goed is.

• Bij het aanbrengen van de netstekker slaat het koelaggregaat Niet aan, op het temperatuurdisplay wordenchalter een waarde weergegeven.

• De presentatiemodus is geactiveerd. Neem contact op met de technische Dienst.

• Het apparaat maakt te veel lawaai. Controller:

• of het apparaat stabel staat;

of meubels/voorwerpen naast het apparaat door het draaiende aggregaat aan het trillen worden gebracht. Houd er reckening mee dat stromingsgeluiden in het koelmiddelcircuit Niet te vermiijden zichn.

• De temperatuur is Niet laag genoeg. Controleer:

• of u de temperatuur goed hebtingesteld (zie onder "Temperatuur instellen");

• of de losse thermometer de juiste Waarde aangeeft;

• of de ventilatie in orde is;

• Is de stofffilter in de plint van het apparaat vuil? Zie het hoofdstuk "Stofffilter reinigen".

• of het apparaat te zich bij een warmtebron staat.

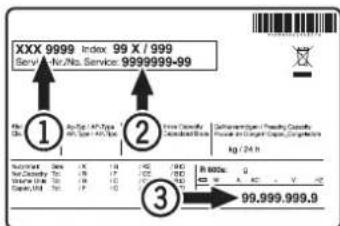

Neem, indien geen van de bovengenoemde oorzaken van toepassing zichen en u de storing Niet zich verhelpnen kunt,contactop met dedicht bijzijnde technische Dienst van de leverancier van het apparatusaat. Geef de volgende geveens op het typeplaatje door: de typeaanduiding ①

het servicenummer ② en apparaatnummer ③

De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparatus.

Buiten werking stellen

Wilt u het apparaat voor langereijd buiten werkking stellen, schakel het dan uit, trek de stekker uit het stopcontact of draai de zekeringen in de meterkast eruit.

Reinig het apparaat en LAST de apparaatdeur open staan om geurvorming te voorkomen.

Het apparaat voldoet aan alle van toepassing zijnde veiligheids-bepalingen en de EU-richtlijnen 2014/30/EU en 2014/35/EU.

ATAG - www.atag.nl

Content
