BEDIENUNGSANLEITUNG KU8071K2 Atag

Gebrauchsanweisung 2

Weintemperierschrank

Vor Inbetriebnahme die Gebrauchsanweisung lesen

7080 424-00

KU8071K2

ATAG

Inhalt

Gerätebeschreibung 2

Entsorgungshinweis 2

Sicherheits- und Warnhinweise 3

Einsatzbereich des Gerätes 3

Klimaklasse 4

Aufstellen 4

Elektrischer Anschluss 4

Turoffnungsmechanismus (TipOpen) 4

Bedien- und Kontrollelemente 5

Gerä ein- und ausschalten 5

Temperatur einstellen 5

Ventilator 5

Turoffnungsalarm 5

Temperaturalm. 6

Einstellmodus 6

Innenbeleuchting 7

Luftaustausch durch Aktivkohlefilter 7

Beschrifungsetiketten 8

Einlagerungsskizze 8

Reinigen 8

Holzborde entnehmer und einsetzen 9

Storung. 9

AuBer Betrieb setzen. 9

Entsorgungshinweis

Das Gerät enthalt wertvolle Materialien und ist einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigend, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

Gerat unbrauchbar machen.
- Netzstecker ziehen.
Anschlusskabel durchtrennen.

WARNING

Erstickungsgefahr durch Verpackungsmaterial und Folien!

Kinder nicht mit Verpackungsmaterialen offen.

Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

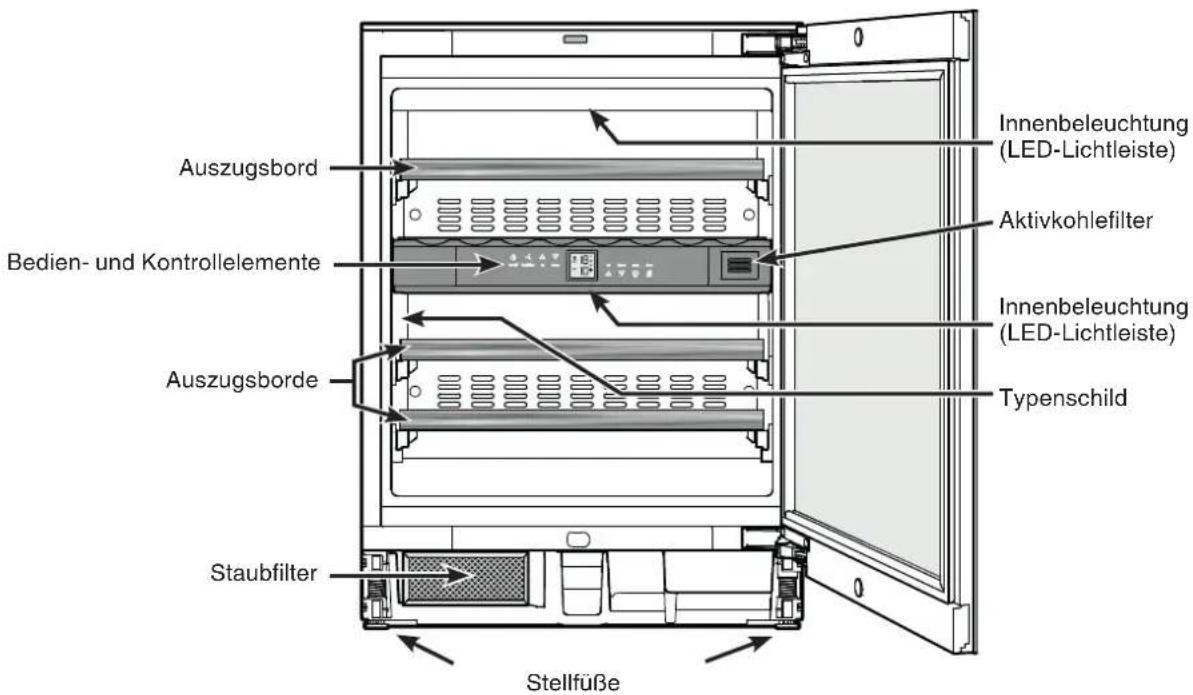

Gerätebeschreibung

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betrie Gerätnurnach Angabender Gebrauchsanleitung montieren und anschlieben.
• Im Fehlerfall Gerät vom Netz trennen. steckerziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät vom Kundendienst ausführten setzen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf auf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchluften.
• Sockel, Schubfacher, Turen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät kann von Kindern ab 8 und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kuhl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgeführ und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmenvorsehen, z.B. Handschuhe verwenden.
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergifting führen.

Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase konnten durch elektrische dem Bauteile entzündet werden. Sie erkennen solche Spruhdosen ander aufgedruckten Inhaltsangabe s oder einem Flammensymbol.
- Keine elektrischen Geräte innerhalb des Gerätes benutzen.

Netz

Schlüssel bei abschreibenbaren Geräten nicht in der Höhe des Gerätes sowie in Reichweite von Kindern aufbewahren.
- Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien zu über der im Feuchte- und Spritzwasserbereich betrieben.
Die LED-Lichtleisten im Gerät dienen der Beleuchtung des Geräteinnenraumes. Sie sind nicht zur Raumbeleuchtung geeignet.
Beim Transport oder Betrieb des Gerätes oberhalb von 1500 m Meereshöhe kann durch den verminderten Luftdruck die Glasscheibe der Tur zerbrechen. Die Bruchstücke sind scharfkantig und konnen schwere Verletzungen verursachen.

Einsatzbereich des Gerätes

Jahres Gerat eignet sich ausschließlich zum Lager von Wein im hauslichen oder haushaltsähnlichen Umfeld. Hierzu zahlt z. B. die Nutzung

und in Personalkuchen, Fruhstückspensionen,

• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborprüparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten. Eine missbrächliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen.

Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgeführdeten Bereichen.

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volle Käteleistung zu erreichen.

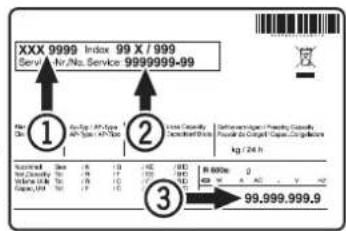

Die Klimaklasse ist am Typenschild aufgedrucht.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Klimaklasse

Raumtemperatur

SN +10^ bis +32^

N +16°C bis +32°C

ST +16^ bis +38^

T +16°C bis +43°C

SN-ST +10°C bis +38°C

SN-T +10^ bis +43^

Das Gerät nicht außerhalb der angegebenen Raumtemperaturen betreiben!

Aufstellen

• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung, darüber Herd, Heizung und dergleichen.
• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfūllmenge R 600a ein Volumen von 1 m³ aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.
• Luftungsöffnungen bzw. -gitter nicht abdecken.

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Freqenz ist am Typenschild aufgedrucht. Die Position des Typenschildes ist im Kapitel Geräte-beschreibung ersichtlich.

Die Steckdose muss vorschäftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdosearf sich nicht hinter dem Gerät befinden und mussleicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

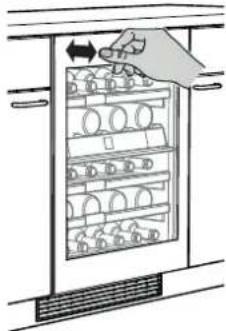

Türoffnungsmechanismus (TipOpen)

Im Auslieferungszustand ist die TipOpen-Funktion deaktiviert.

Die TipOpen-Funktion muss nach dem Einbau in die Nische durch Betätigten der On/Off-Taste aktiviert werden.

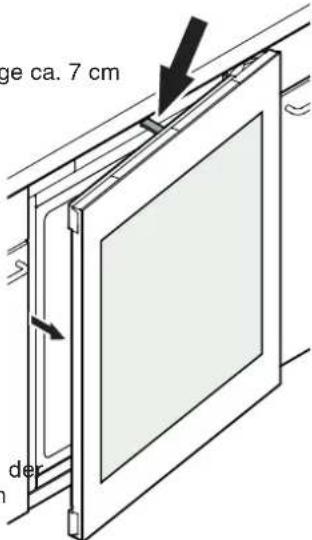

TurÖffnen

Die Tur im linken oberen Bereich liegt nach innen drucken und wieder loslassen.

Die Turr wird durch die Schubstange ca. 7 cm geöffnet.

Danach kann die Tur vollständig geöffnet werden.

Hinweis

Die TurschlieBt nach ca.3 Sekunden wieder automatisch, wenn sie nicht vollständig geoffnet wird.

Hinweis zu

Türoflnungszyklen

Wenn die Tur geschlossen wird, ist ein erneutes Offnen mit TipOpen-Funktion erst nach 3 Sekunden möglich.

Wichtige Hinweise

Das Gerät nicht in der Höhe von Magnetfeldern betreiben den oder magnetische Gegenstände in der Höhe des Gerätes platzieren.

Es kann zu ungewollen Türoeffnungen kommt.

Die Tur während des Öffnungsvorganges nicht blockieren oder festhalten!

Wird die Tur während des Öffnungsvorganges blockiert oder festgehalten, so aktiviert sich die interne Sicherheitskapplung.

Es ertönen laute, sich wiederholende Knackgeräusa.

Die Schubstange während des Schliebsvorganges nicht hineindrücken oder festhalten!

Wird die Schubstange während des SchlieBvorganges blockiert, so erreicht sie nicht mehr ihre Ausgangsposition.

In der Ausgangsposition ist die Schubstange bündig mit der Vorder-seite des Gerätes.

Schubstange in die Ausgangsposition zurücksetzen

Netzsteckerziehen,ca.5 Sekunden warten und wieder einstecken.

Die Schubstange stellt sich in die Ausgangsposition zurück.

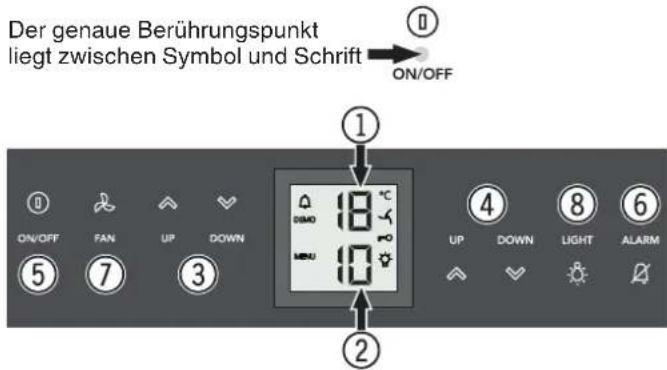

Bedien- und Kontrollelemente

Das Elektronik-Bedienfeld hat die "Kapazitive Tastentechnologie". Jede Funktion kann durch Berührung des jeweiligen Symbols aktiviert werden.

① Temperaturanzeige oberes Fach
② Temperaturanzeige unteres Fach
③ Temperatureinstelltasten oberes Fach
④ Temperatureinstalllastanten unteres Fach
⑤ Ein-/Austaste (Gerät ein- und ausschalten)
⑥ Alarm-Austaste
⑦ Ventilatortaste
⑧ Ein-/Austaste Innenbeleuchtung

Symbole im Display

Alarm (Symbol blinkt, wenn die Temperatur im Innenaum zu hoch ist)

DEMO Präsentationsmodus ist aktiv

MENUEinstellmodusistaktiv(Aktivieren der Kindersicherung und Einstellen der Displayhelligkeit)

Der Ventilator im Innenaum lauft permanent
Kindersicherung ist aktiv
Die Innenbeleuchting ist permanent eingeschaltet

Gerä ein- und ausschalten

Einschalten

On/Off-Taste drucken, sodass die Temperaturanzeige leuchtet.

ON/OFF

Ausschalten

On/Off-Taste ca. 3 Sekunden drücken, sodass die Temperatur-anzeige dunkel ist.

Temperatur einstellen

Die Temperatur kann in beiden Fächern unabhängig vonein ander eingestellt werden.

① Oberes Fach
② Unteres Fach

Jeweils die Down-Einstelltaste drucken.

Temperatur erhöhen/wärmer

Jeweils die Up-Einstelltaste drucken.

• Beim ersten Tastendruck beginnnt die Anzeige zu blinken.
• Durch weiteres Drucken die Temperatureinstellung verändern.
• Ca. 5 Sek. nach dem letzten Tastendruck schaltet die Elektronik automatisch um und die tatsächliche Temperatur wird angezeigt.

Die Temperatur ist einstellbar von +5^ bis +20^ .

Folgende Trinktemperaturen sind für die verschiedene Weinsorten empfehlenswert.

Rotwein +14^ bis +20^

Roséwein +10°C bis +12°C

WeiBwein +8^ bis +12^

Sekt, Prosecco +7^ bis +9^

Champagner +5^ bis +7^

Zur langfristigen Lagerung von Weinen wird eine Temperatur von +10^ bis +12^ empfohlen

Ventilator

Der Ventilator im Innenraum garantiert eine konstante und gleichmäßige Innentemperatur und ein für die Weinlagerung günstiges Klima.

Durch Aktivieren der Ventilation-Taste wird die Luftfeuchtigkeit im Gerät nochmalig erhöht, was sich bei der Langzeitlagerung entsprechenden positiv auswirkt.

Die erhöhte Luftfeuchtigkeit verhindert langfristig ein Austrockneder Korken.

Türoffnungsalarm

Wenn die Turlänger als 60 Sekunden geöffnet ist, ertont der Tonwarner.

ALARM

Wenn die Tur zum Einlagern länger geöffnet sein muss, Tonwarner durch Drucken der Alarm-Taste stummschalten.

Wird die Tur geschlossen, ist der Tonwarner wieder Funktionsbereit.

Temperaturalarm

Bei unzulässigen Temperatures im Innenaum ertont der Ton-warner und die Temperaturanzeige blinkt.

Tonwarner durch Drucken der Alarm-Taste stummschalten.

Nach einem längeren Stromausfall kann die Temperatur im Innena rum zu hoch angestiegen sein. Nach beendeten Stromausfall ist das Absinken der Temperatur in der Anzeige erkennbar.

Das Blinken der Temperaturanzeige wird beendet, sobald die Temperatur im Innenaum den eingestelltten Wert erreicht hat.

Temperaturalarm bei Defekt des Gerätes

Bei einem Defekt des Gerätes kann die Temperatur im Innena rum zu hoch ansteigen oder zu tief fallen. Der Tonwarner ertont und die Temperaturanzeige blinkt.

Tonwarner durch Drucken der Alarm-Taste stummschalten.

Wenn eine zu hohe (warme) Temperatur angezeigt wird, zuerst prufen, ob die Tur nicht richtig geschlossen ist.

Wenn die Temperaturanzeige nach 1 Stunde weiterhin einen zu warmen oder kalten Wertanzeigt, den Kundendienstkontaktieren.

Erscheint in der Anzeige F1, F8, E1, E2, E7 oder E8, so liegt ein Fehler am Gerät vor. In thisem Fall den Kundendienst kontaktieren.

Einstellmodus

Über den Einstellmodus konnen Sie die Kindersicherung nutzen und die Leuchtkraft der Anzeige verändern. Mit der Kindersicherung konnen Sie das Gerät vor ungewölltem Ausschalten und Temperaturverändern sichern.

Kindersicherung aktivieren

Kindersicherung deaktivieren

Leuchtkraft des Displays einstellen

Mit den Tasten Up oder Down die gewünschte Einstellung wahren.

h0 = Displaybeleuchtung aus

h1 = minimale Leuchtkraft

h5 = maximale Leuchtkraft

Die eingestellte Leuchtkraft wird nach einer Minute aktiviert.

Hinweis

Wenneine Tastes gedruckt wird, leuchtet das Display fur 1 Minute mit der maximalen Leuchtkraft.

Bei Inbetriebnahme des Gerätes wird die eingestellte Leuchtkraft erst angezeigt, wenn die eingestellte Innentemperatur des Gerätes erreicht ist.

Innenbeleuchting

Die Beleuchtung des Innenaumes erfolgt über eine LED-Leuchtleiste im jeweiligen Fach oben.

Die Innenbeleuchtung schaltet sich immer ein, wenn die Tur des Gerätes geöffnet wird. Die Innenbeleuchtung erlischt ca. 5 Sekunden nach dem Schlieben der Tur. LIGHT

LIGHT

Wenn die Innenbeleuchtung auch bei geschlossener Geratetür leuchten soll, die Taste Light drucken.

Hinweis

These Funktion betriff die Beleuchtung beider Facher.

Weiters kann die Helligkeit der Beleuchtung eingestellt werden.

• Taste Light drucken.

• Taste Light gedrück halten und gleichzeitig mit den Temperatur-einstelltasten heller oder dunkler stellen.

Hinweis: Die Helligkeitändert sich in allen Fächern.

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Achtung

Die Lichtabdeckungarf nur vom Kundendienst entfernt werden.

Wenndie Abdeckungentaft wird, nicht mit optischen Linssen aus unmittelbarer Naze direkt in die Beleuchtung blicken. Die Augenkonnendabei geschädigt werden.

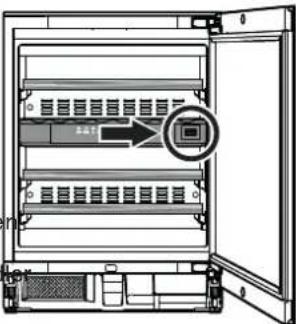

Luftaustausch durch Aktivkohlefilter

Weine entwickeln sich ständig je nach Umgebungsbedingungen weiter.

Deshalb ist die Qualität der Luft ausschlaggebend für die Konservierung.

Wir empfehlen den jährliche Tausch des abgebildeten Filters, den Sie über ihren Fachhand bestellen konnen.

Filter auswechseln

Filter hineindrucken und wieder loslassen.

Filter herausziehen.

Den hinteren Teil des Filters abziehen.

Den neuen Filter auf die Abdeckung aufstecken.

Filter einsetzen, bis zum Anschlag hineindrucken und loslassen.

Der Filter wird automatisch verriegelt.

Ein Klickgeräusch istzuhoren.

Beschrifungsetiketten

Dem Gerat ist pro Auflagerost Beschriftungsetikett beigelegt.

Darauf konnen Sie die im jeweiligen Fachagernden Weinsorten vermerken.

Zusätzliche Beschriftungsetiketter konnen über ihren Fachhändler zogen werden.

Etikettenhalter aufrasten und Etikett seitlich einstecken.

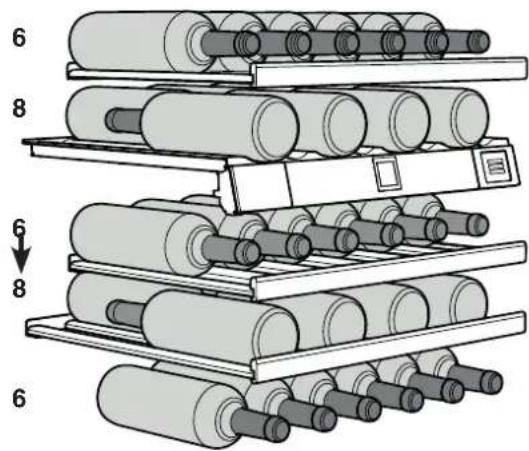

Einlagerungsskizze

fur 0,75 I Bordeauxflaschen laut Norm NF H 35-124

Anzahl Flaschen

Total 34 Flaschen

Achtung

Die maximale Beladung pro Holzbord beträgt 25kg

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzsteckerziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

• Innenaum und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder sau-rehaltige Putz- bzw. chemische Lösungsmittel.
• Verwenden Sie zur Reinigung der Glasflächen einen Glasreiniger, für Edelstahlflächen einen handelsüblichen Edelstahlreiniger.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile und in das Luftungsgitter dringt.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.

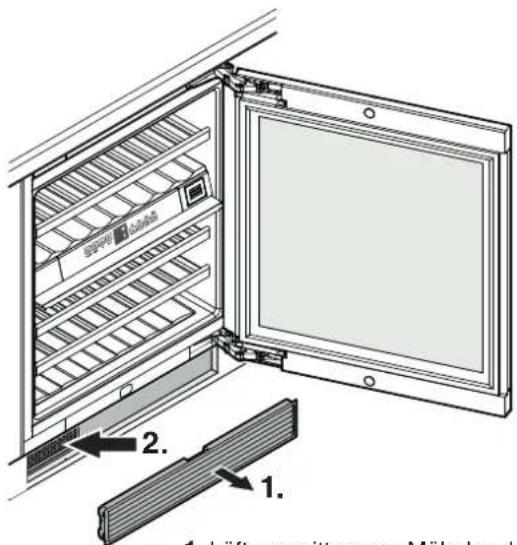

Staubfilter reinigen

Der Staubfilter im Gerätesockel muss mindestens einmal pro Jahr gereinigt werden.

1. Luftungsgitter vom Mobelsockel abziehen.
2. Staubfilter mit Staubsauger reinigen.
3. Luftungsgitter wieder einsetzen.

Holzborde entnahmen und einsetzen

Die Holzborde können zur leichteren Reinigung des Innenaumes entnommen werden.

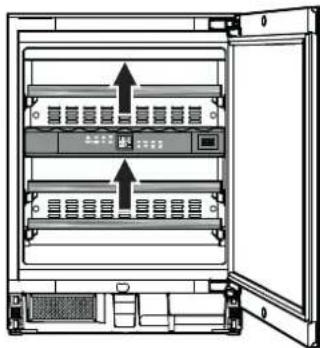

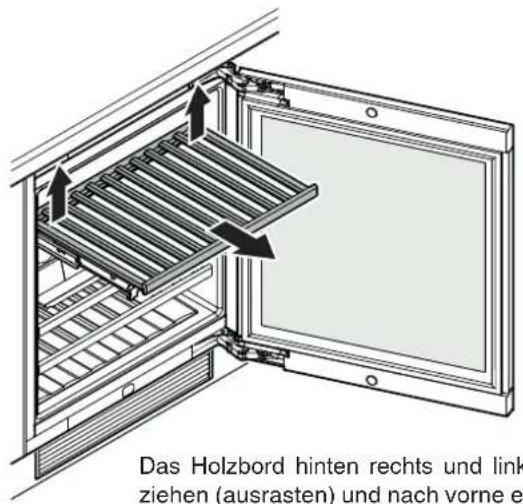

Holzbord entnehmen

Das Holzbord hinten rechts und links nach oberziehen (ausrasten) und nach vorne entnehmer.

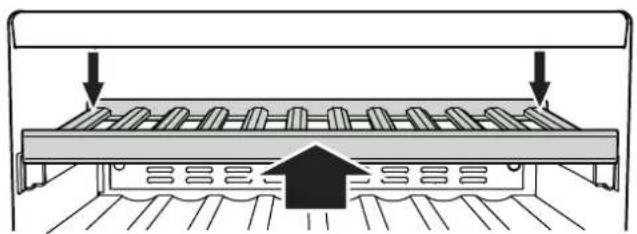

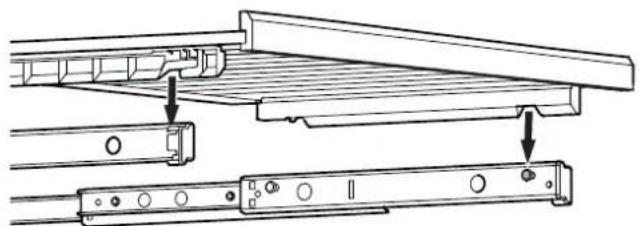

Holzbord einsetzen

Auszugschienen ganz herausziehen. Das Holzbord mit den vorderen Ausnehmungen auf die Haltebolzen aufsetzen.

Das Holzbord mit den Auszugschienen bis zum Anschlag in das Gerat einschieben.

Das Holzbord ganz nach hinten drücken, sodass es vorne einrastet.

Das Holzbord hinten rechts und links nach unter drucken und einrasten.

Störung

• Im Anzeigedisplay erscheint F1, F8, E1, E2, E7 oder E8.
• Am Gerät liegt ein Fehler vor. Den Kundendienst kontaktieren.
  Die Ventilatoren im Innenaum des Gerätes laufen, bzw. die Ventilatorfunktion deaktiviert ist und der Kompressor (Kühlaggregat) steht.
• Dies ist je nach eingestellter Innentemperatur und Umgebungstemperatur am Aufstellort ein normaler Betriebszustand.

Folgende Störungen können Sie durch Prüfenden möglichen Ursachen selbst beheben.

Das Gerat arbeitet nicht. Prufen Sie, ob

-das Gerat eingeschaltetist,
- der Netzstecker richtig in der Steckdose ist,
- die Sicherung der Steckdose in Ordnung ist.

• Beim Einsteckendes Netzsteckers lauft das Kälteaggregat nicht an, in der Temperaturanzeige wird jedoch ein Wert angezeigt.
• Der Präsentationsmodus ist aktiviert. Den Kundendienst kontaktieren.
  Die Gerausche sind zu laut. Prufen Sie, ob
  -das Gerat fest auf dem Boden steht,
• nebenstehende Möbel oder Gegenstände vom laufenden Kuhlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräusache im Kältekreislauf nicht zu vermeiden sind.
  Die Temperatur ist nicht ausreichend tief. Prufen Sie
• die Einstellung nach Abschnitt „Temperatur einstellen“, wurde der richtige Wert eingestellt?
• ob das separat eingelegte Thermometer den richtigen Wert anziegt.
• Ist die Entlüftung in Ordnung?
• Ist der Staubfilter im Gerätesockel verschmutzt? Siehe Kapitel "Staubfilter reinigen".
• Ist der Aufstellort zu dicht an einer Wärmequelle?

Wennkeine dero.g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sichitte an die nachste Kundendienstelle. Teilen Sie die Typenbezeichnung ①, Service- ② und Serialnummer ③ des Typenschildes mit.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Außer Betrieb setzen

Wenn das Gerät langere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzsteckerziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben.

Gerät reinigen und die Tur geöffnet setzen, um Geruchsbildung zu vermeiden.

Das Gerat entspricht den einschlagigen Sicherheitsbestimmungen sowie den EU-Richtlinien 2014/30/EU und 2014/35/EU.

ATAG - www.atag.nl
