GEBRUIKSAANWIJZING TE501205GB SIEMENS

nl Gebruiksaanwijzing

cs Návod k použití

Bestemming van het apparaat....57

Belangrijke veiligheidsinstructies ....57

Bedieningselementen ....59

Vóór het eerste gebruik ....60

Waterfilter 62

Instellingen 63

Koffiezetten met koffiebonen ....64

Koffiezetten met gemalen koffie ....65

Heet water tappen ....65

Melkschuim bereiden....65

Onderhoud en dagelijkse reiniging .....66

Tips voor energiebesparing 68

Onderhoudsprogramma ....68

Vorstbeveiliging 69

Accessoires ....70

Afval....70

Garantie 70

Technische specificaties ....70

Zelf eenvoudige problemen verhelpen .....71

Beste koffieliefhebber,

Gefeliciteerd met uw nieuwe espresso-automaat van Siemens.

Leveringsomvang

(zie de overzichtsafbeelding voor in de gebruiksaanwijzing)

a Espressoautomaat TE501
b Gebruiksaanwijzing
© Teststrookje voor waterhardheid
d Maatschepje

Overzicht

(zie de overzichtsafbeeldingen A, B, C, D en E voor in de gebruiksaanwijzing)

1 Bonenreservoir
2 Aromadeksel
3 Draaischakelaar voor instelling maalfijnheid
4 Lade voor gemalen koffie (voorgemalen koffie / reinigingstablet)
5 Zetmodule (afbeelding E)

a Zetmodule
b Luikje
c Uitwerphendel voor zetgroep
d Grendel
e Afdekplaatje

6 Melkschuimer (afbeelding C) afneembaar

a Stoomventiel
b Metalen huls
c Functiebuis
d Functiekern
e Luchtopening

7 Koffietap (in hoogte verstelbaar)
8 Lekschaal (afbeelding D)

a Afdekplaat
b Koffiedikreservoir
c Lekschaal koffietap
d Lekplaat koffietap
e Vlotter

9 Netspanningschakelaar O/I

10 Starttoets start
11 Stoomtoets
12 Servicetoets
13 Draaiknop "Koffiesterkte"
14 Draaiknop "Drankkeuze"
15 Indicatie-LED's
16 Afneembare watertank
17 Deksel van watertank
18 Maatschepje (aanbrenghulp voor waterfilter)
19 Opbergvakje voor maatschepje
20 Aansluitsnoer met opbergvak

Bestemming van het apparaat

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Gebruik het apparaat alleen binnenshuis bij kamertemperatuur en tot 2000 m boven de zeespiegel.

Belangrijke veiligheidsinstructies

De gebruiksaanwijzing a.u.b. zorgvuldig doorlezen, opvolgen en goed bewaren! Als u dit apparaat aan iemand anders geeft, lever dan ook deze gebruiksaanwijzing mee.

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geeste- lijke beperkingen of met gebrek- kige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen. Kinderen jonger dan 8 jaar dienen uit de buurt van het apparaat en het aansluitsnoer te worden gehouden en mogen het appa- raat niet bedienen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en onder toezicht staan.

⚠️ Waarschuwing Gevaar voor elektrische schokken!

■ Het apparaat mag uitsluitend via een conform de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom worden aangesloten. Overtuig u ervan dat het randaardesysteem van de elektrische huisinstallatie conform de elektrotechnische voorschriften is geïnstalleerd.
■ Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
■ Alleen gebruiken wanneer het aansluitsnoer en het apparaat niet beschadigd zijn.
■ Om gevaren te vermijden, mogen reparaties aan het apparaat, zoals het vervangen van een beschadigd aansluit-snoer, uitsluitend worden uitgevoerd door onze Service.
■ Het apparaat en het aansluit-snoer nooit onderdompelen in water.
■ Bij storingen direct de stekker uit het stopcontact trekken of de netspanning uitschakelen.

⚠ Waarschuwing Gevaar door magnetisme! Het apparaat bevat permanente magneten die elektronische implantaten zoals pacemakers, of insulinepompen kunnen beïnvloeden. Dragers van elektronische implantaten dienen een minimumafstand van 10 cm tot het apparaat en bij het wegnemen tot de volgende delen aan te houden: melkreservoir, watertank en zetgroep.

⚠️ Waarschuwing Verstikkingsgevaar!

Laat kinderen niet met verpak- kingsmateriaal spelen. Bewaar kleine onderdelen op een veilige plaats om te voorkomen dat deze worden ingeslikt.

⚠️ Waarschuwing Gevaar voor letsel!

■ Grijp niet in het maalwerk.
■ Onjuist gebruik van het apparaat kan letsel tot gevolg hebben.

⚠️ Waarschuwing Verbrandingsgevaar!

De melkopschuimer wordt zeer heet. Laat dit na gebruik eerst afkoelen alvorens het aan te raken.

⚠ Waarschuwing Gevaar voor brandwonden!

Gebruik het apparaat alleen wanneer de melkopschuimer volledig geassembleerd en gemonteerd is.

Bedieningselementen

Netspanningschakelaar O/I

Met behulp van de netspanningschakelaar O/I (9) schakelt u het apparaat in of uit (door inschakeling/onderbreking van de stroomtoevoer).

Belangrijk: Gebruik de servicetoets (12) voor het uitschakelen.

Servicetoets off

Als u kort op de servicetoets (12) drukt, wordt het apparaat gespoeld en vervolgens uitgeschakeld. Als de servicetoets (12) knippert, moet het onderhoudsprogramma worden uitgevoerd. Druk in dat geval lang op de servicetoets (12) om het onderhoudsprogramma te starten. Tijdens de uitvoering van het onderhoudsprogramma knippert de servicetoets (12). Zodra het programma voltooid is, dooft de toets.

Stoomtoets

Als u op de stoomtoets (11) drukt, wordt er stoom ten behoeve van de melkschuimbereiding geproduceerd.

Starttoets start

Als u op de starttoets (10) drukt, wordt de drankbereiding gestart. Als u tijdens de drankbereiding nogmaals op deze toets drukt, wordt de afname voortijdig gestopt.

Indicatie-LED's

Het branden of knipperen van de desbetreffende LED's geeft het volgende aan:

Brandt De watertank is leeg en moet weer worden gevuld.

knippert Het waterfilter is versleten en moet worden vervangen.

Belangrijk: het knipperen tijdens het in gebruik nemen betekent niet dat het filter moet worden vervangen (zie "Apparaat in gebruik nemen" op pagina 60)

© brandt Het bonenreservoir is leeg en moet weer worden gevuld.

Brandt Het stoomventiel moet worden geopend of gesloten.

knippert Afhankelijk van de instelling komt er stoom of heet water uit de melkopschuimer.

☐ brandt Als met de draaiknop "Koffiesterkte" de stand ☐ is geselecteerd, brandt het symbool zo lang er voorgemalen koffie wordt afgenomen.

Brandt De lekschaal is afwezig of niet correct aangebracht. Breng de lekschaal aan.

knippert De schalen zijn vol. Maak de schalen leeg en breng deze opnieuw aan.

brandt Het luikje van de zetmodule is open. Sluit het luikje.

knippert Verwijder de zetmodule en reinig deze.

Draaiknop "Koffiesterkte"

	Met deze draaiknop (13) kan de koffiesterkte worden ingesteld of bereiding met voorgemalen koffie worden geselecteerd.
tot en met	Zeer mildMildNormaalSterkVoorgemalen koffie

Draaiknop "Drankkeuze"

	Met deze draaiknop (14)worden de gewenste dranken hoeveelheid geselecteerd.Bovendien kunnen hiermee de gebruikersinstellingen worden gewijzigd.
	Kleine espressoEspresso
tot en met	Kleine café crèmeCafé crèmeGrote café crème
	2 x kleine espresso2 x espresso
tot en met	2 x kleine café crème2 x café crème
	2 x grote café crème

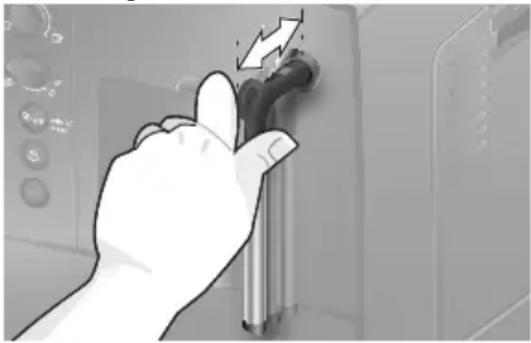

Melkopschuimer

De melkopschuimer (6a) kan worden geopend door deze uit te trekken en worden gesloten door deze in te drukken.

Vóór het eerste gebruik

Algemeen

Vul het waterreservoir uitsluitend met zuiver, koud water zonder koolzuur en het bonenreservoir uitsluitend met geroosterde bonen. Gebruik geen geglaceerde, gekarameliseerde of met andere suikerhoudende additieven behandelde koffiebonen, aangezien deze de zetmodule kunnen doen verstoppen.

Bij dit apparaat is de hardheid van het water instelbaar. Af fabriek is het apparaat op waterhardheid 4 ingesteld. Contro-leer de daadwerkelijke waterhardheid met het meegeleverde teststrookje. Als deze controle een andere waarde dan 4 aangeeft, moet het apparaat na ingebruik-name op de desbetreffende waarde worden geprogrammeerd (zie "Waterhardheid" in het hoofdstuk "Instellingen").

Apparaat in gebruik nemen

1. Verwijder het aanwezige beschermfolie.
2. Plaats de espressoautomaat op een vlakke, waterbestendige ondergrond met voldoende draagvermogen. Zorg dat de ventilatiesleuven van het apparaat vrij blijven.

Belangrijk: Gebruik het apparaat alleen in vorstvrije ruimten. Als het apparaat bij temperaturen onder 0 °C is getransporteerd of opgeslagen, dient u ten minste 3 uur te wachten alvorens het apparaat in gebruik te nemen.

1. Trek de stekker uit het snoervak (20) en sluit deze aan op een stopcontact. Stel de snoerlengte af door het snoer iets in het vak terug te duwen of verder naar buiten te trekken. Plaats het apparaat hiervoor bijvoorbeeld met de achterzijde tegen de tafelrand en trek het snoer omlaag of schuif het omhoog.

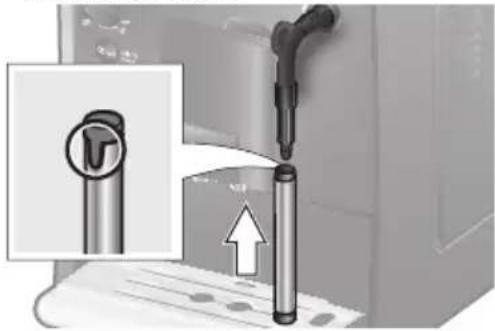

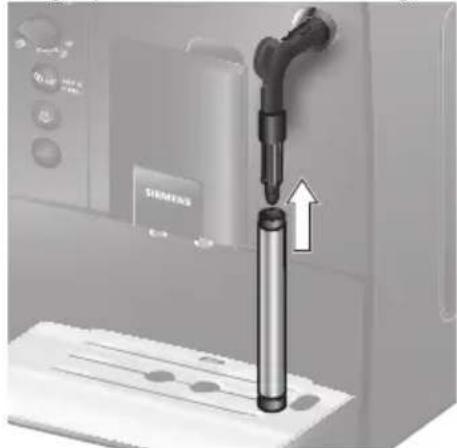

2. Monteer de melkopschuimer. Gebruik het apparaat alleen wanneer de melkopschuimer (6) volledig geassembleerd en gemonteerd is.

1. Klap het deksel van de watertank (17) omhoog.
2. Verwijder de watertank (16), spoel de tank vervolgens uit en vul deze met vers, koud water. Neem hierbij de markering max in acht.
3. Breng de watertank (16) rechtstandig aan en druk deze helemaal omlaag.
4. Sluit hierna het deksel (17) van de watertank.
5. Vul het bonenreservoir (1) met koffie bonen (Raadpleeg hoofdstuk "Koffiezetten met gemalen koffie" voor informatie over het gebruik van voorgemalen koffie).
6. Schakel het apparaat in met de netspanningschakelaar O/I (9). De LED knippert en de LED brandt.
7. Plaats een bakje onder de tap van de melkopschuimer (6).
8. Trek de melkopschuimer (6) voorzichtig uit om deze te openen. Het apparaat spoelt de melkopschuimer (6) nu met water. De LED knippert.
9. Zodra de LED brandt, drukt u de melkopschuimer (6) in om deze te sluiten.

Het apparaat wordt nu opgewarmd en gespoeld. Hierbij loopt wat water uit de koffietap. Zodra de toetsen Ⓞ off (12), ⏻ (11) en ⓣ start (10) branden, is het apparaat klaar voor gebruik.

Apparaat uitschakelen

Het espressoapparaat is ingesteld met standaardinstellingen voor een optimale werking. Het apparaat schakelt zich na een geselecteerde tijd automatisch uit (raadpleeg het gedeelte "Automatische uitschakeling" in het hoofdstuk "Instellingen" voor informatie over het instellen van deze duur).

Uitzondering: als er alleen heet water of stoom is afgenomen, wordt het apparaat zonder spoeling uitgeschakeld.

Om het apparaat eerder uit te schakelen, kunt u op de Servicetoets (12) drukken. Het apparaat wordt dan gespoeld en vervolgens uitgeschakeld.

Opmerking: Als u het apparaat voor de eerste keer gebruikt nadat het onderhoudsprogramma is uitgevoerd of nadat het apparaat langere tijd niet is gebruikt, dient u de eerste drank niet te drinken aangezien deze nog niet het volle aroma heeft.

Na de ingebruikname van de espressoautomaat zult u pas een fijnporige en stabiele "crème" verkrijgen nadat er enkele kopjes zijn afgenomen.

Bij langdurig gebruik kunnen er zich waterdruppels bij de ventilatiesleuven voordoen. Dit is een normaal verschijnsel.

Waterfilter

Het gebruik van een waterfilter kan kalkafzettingen verminderen.

Voordat u een nieuw waterfilter kunt gebruiken, dient u het filter te spoelen.

Ga hiervoor als volgt te werk:

1. Druk het waterfilter met behulp van het maatschepje (18) in de lege watertank vast.

1. Vul de watertank (16) tot de markering max met water.

2. Zet de draaiknop (13) in stand

3. Houd de toetsen Ⓛ (11) en Ⓞ (12) ten minste 5 seconden gelijktijdig ingedrukt. De LED “elt” of “a-” licht op.

4. Druk op de starttoets (10) om "aan" in te stellen.

5. Houd de starttoets (10) ten minste 5 seconden ingedrukt om de plaatsing te bevestigen. Alle LED's lichten kort op.

6. De LED knippert en de LED brandt.

7. Plaats een kan met een inhoud van 0,5 liter onder de tap van de melkop-schuimer (6).

8. Open de melkopschuimer (6) door deze uit te trekken. LED knippert.

9. Er stroomt water door het filter om dit te spoelen.

10. Zodra de LED 🎩 brandt, sluit u de melkopschuimer (6) door deze in te drukken.

11. Maak het reservoir leeg. Het apparaat is weer klaar voor gebruik.

Info: door het spoelen van het filter wordt tegelijkertijd de instelling voor de indicatie Filter vervangen (= LED knippert) geactiveerd.

Als de indicatie Filter vervangen verschijnt of het filter twee maanden is gebruikt, is de werking van het filter uitgeput. Om hygiënische redenen en om verkalking (en schade aan het apparaat) te voorkomen, dient u het filter in dat geval te vervangen. Vervangingsfilters zijn in de handel of via de servicedienst (zie "Accessoires") verkrijgbaar. Als u geen nieuw filter aanbrengt, dient u de instelling voor het filter volgens het hoofdstuk "Waterhardheid" aan te passen.

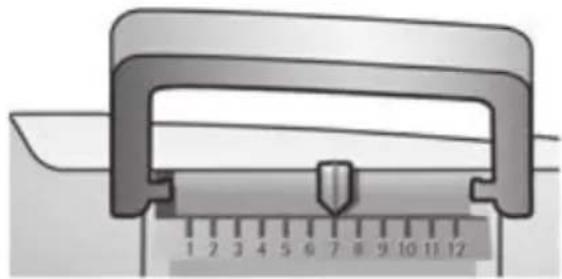

Info: met de filterindicator kunt u de maand markeren waarin u het filter hebt aangebracht. Ook kunt u de maand markeren waarin u het filter weer moet vervangen (uiterlijk na twee maanden).

1 2 3 4 5 6 7 8 9 10 11 12

Info: als het apparaat langere tijd (bijvoorbeeld tijdens een vakantie) niet is gebruikt, moet het aangebrachte filter vóór gebruik worden doorgespoeld. Neem hiervoor een kopje heet water af en gooi dit weg.

Instellingen

U kunt diverse instellingen op uw individuele wensen afstemmen.

U kunt het volgende instellen:

Waterhardheid

Bij dit apparaat is de hardheid van het water instelbaar. De waterhardheid moet correct worden ingesteld om ervoor te zorgen dat apparaat bijtijds meldt dat het moet worden ontkalkt. Af fabriek is het apparaat op waterhardheid 4 ingesteld. U kunt de hardheid van het water vaststellen met het meegeleverde teststrookje of opvragen bij het plaatselijke drinkwaterbedrijf. Dompel het teststrookje kort onder in water, schud het voorzichtig af en lees na een minuut het resultaat af.

Niveau Waterhardheidsgraad

	Duits (°dH)	Frans (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

Ga als volgt te werk als u een andere waterhardheid dan de vooringestelde waarde wilt invoeren of als u een waterfilter aanbrengt:

1. Zet de draaiknop
   (13) in stand
2. Houd de toetsen ⏻ (11) en Ⓞ off (12) ten minste 5 seconden gelijktijdig ingedrukt. Het aantal brandende LED's geeft de ingestelde waterhardheid aan.
3. Druk net zo vaak op de starttoets (10) tot de gewenste waterhardheid wordt aangegeven. Voor waterhardheid 3 bijvoorbeeld moeten de LED's 📁, Ⓞ en 🌿 oplichten.
4. Druk ten minste 5 seconden op de start-toets (10). De ingestelde LED's lichten kort op en de geselecteerde waterhardheid wordt opgeslagen.

Belangrijk: ga bij gebruik van een waterfilter (zie "Accessoires") als volgt te werk, zie "Waterfilter".

Opmerking: als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat weer in gereedheid geschakeld zonder dat de instelling wordt opgeslagen. De eerder opgeslagen waterhardheid blijft dan behouden.

Automatische uitschakeling

Hier kan worden ingesteld hoe lang na de laatste drankbereiding het apparaat automatisch moet worden uitgeschakeld. Deze tijd kan op 15 minuten tot 4 uur worden ingesteld. De vooraf ingestelde tijdsduur kan ten behoeve van de energiebesparing worden verkort.

1. Zet de draaiknop
   (13) in stand
2. Houd de toetsen ⏻ (11) en Ⓞ off (12) ten minste 5 seconden gelijktijdig ingedrukt. Het aantal brandende LED's geeft de ingestelde tijd voor de uitschakeling aan.
3. Druk net zo vaak op de starttoets (10) tot de gewenste uitschakeltijd oplicht:

$$ ⓜ = 1 5 \text { minuten } $$

$$ \text { en } \text { = 30 minuten } $$

$$ \text { en } \text { = 45 minutes } $$

$$ \text { 凹, } \text { ②, } \text { 小 en } \text { = 1 uur } $$

$$ \text { 函 }, \text { ② }, \text { 小 }, \text { ③ } \text { en } \text { 函 } = 2 \text { uren } $$

$$ \text { , } \text { , } \text { , } \text { , } \text { , } \text { en } \text { } = 4 \text { uren } $$

1. Druk ten minste 5 seconden op de starttoets (10). De ingestelde LED's lichten kort op en de geselecteerde uitschakeltijd wordt opgeslagen.

Opmerking: als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat weer in gereedheid geschakeld zonder dat de instelling wordt opgeslagen. De eerder opgeslagen tijd voor de uitschakeling blijft dan behouden.

Zettemperatuur instellen

Ook de zettemperatuur kan worden ingesteld.

1. Zet de draaiknop
   (13) in stand
2. Houd de toetsen ⏻ (11) en Ⓞ off (12) ten minste 5 seconden gelijktijdig ingedrukt. Het aantal brandende LED's geeft de ingestelde zettemperatuur aan.
3. Druk net zo vaak op de starttoets (10) tot de gewenste temperatuur oplicht:
   LED 📋 = laag
   LED 📋 en ⓞ = gemiddeld
   LED 📊, 🔒 en 🔒 = hoog
4. Druk ten minste 5 seconden op de start-toets (10). De ingestelde LED's lichten kort op en de geselecteerde temperatuur wordt opgeslagen.

Opmerking: als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat weer in gereedheid geschakeld zonder dat de instelling wordt opgeslagen. De eerder opgeslagen zettemperatuur blijft dan behouden.

Instellen van de maalfijnheid

Met de draaischakelaar (3) voor de maalfijnheid kunt u de gewenste korrelgrootte van de gemalen koffiebonen instellen.

⚠️ Let op!

Verstel de maalfijnheid alleen terwijl het maalwerk draait! Het apparaat kan anders beschadigd raken. Reik niet in het maalwerk.

■ Stel de draaischakelaar (3) bij draaiend maalwerk in op een fijner maalsel (door a: linksom te draaien) of op een grover maalsel (door b: rechtsom te draaien).

Info: De nieuwe instelling is pas merkbaar vanaf de tweede kop koffie.

Tip: Stel bij donker gebrande bonen een fijnere, en bij lichtere bonen een grovere maling in.

Koffiezetten met koffiebonen

Deze espressoautomaat gebruikt telkens wanneer u koffie zet een vers maalsel.

Tip: Bewaar de bonen voor een optimale kwaliteit gekoeld en in een afgesloten verpakking.

Belangrijk: Vul het waterreservoir dagelijks met vers, koud water zonder koolzuur. Om het apparaat te kunnen gebruiken, moet de watertank (16) steeds voldoende water bevatten.

Er kunnen verscheidene koffiedranken op simpele wijze met één knopindruk worden gezet.

Bereiden

Zorg ervoor dat het apparaat klaar voor gebruik is.

1. Plaats een of twee voorverwarmde kopjes onder de koffietap (7).
   Tip: verwarm het kopje voor een kleine espresso altijd voor, bijvoorbeeld met heet water.
2. Selecteer met de bovenste draaiknop (14) de gewenste koffie en gewenste hoeveelheid.
3. Selecteer met de onderste draaiknop (13) de gewenste sterkte van de koffie.
4. Druk op de starttoets (10).
   De koffie wordt gezet en loopt hierna in de kopje/kopjes.

Door nogmaals op de starttoets (10) te drukken, kan het koffiezetten voortijdig worden beëindigd.

Koffiezetten met gemalen koffie

Deze automaat kan ook met voorgemalen koffie (geen oploskoffie) worden gebruikt.

Belangrijk: Vul het waterreservoir dagelijks met vers, koud water zonder koolzuur. Om het apparaat te kunnen gebruiken, moet de watertank (16) steeds voldoende water bevatten.

Bereiden

1. Open de lade voor gemalen koffie (4).
2. Vul de lade met maximaal 2 afgestreken maatschepjes koffie. Opgelet: vul de lade niet met hele bonen of oploskoffie.
3. Sluit de lade voor gemalen koffie (4).
4. Zet de draaiknop (14) in stand □.
5. Zet de draaiknop (13) in stand 📄.
6. Druk op de starttoets (10).
   De koffie wordt gezet en loopt hierna in de kopje.

Heet water tappen

⚠️ Verbrandingsgevaar!

De melkopschuimer (6) wordt zeer heet. Raak alleen het kunststof gedeelte van de melkopschuimer (6) aan.

Voordat er warm water wordt afgenomen, moet de melkschuimer zijn gereinigd.

Zorg ervoor dat het apparaat klaar voor gebruik is.

1. Zet een voorverwarmd kopje of glas onder de tap van de melkopschuimer (6).
2. Open de melkopschuimer (6) door deze uit te trekken. Het apparaat warmt op. Vervolgens loopt er ca. 40 seconden lang heet water uit de tap van de melkopschuimer (6).
3. Druk de melkopschuimer (6) in om de procedure voortijdig te stoppen.

Melkschuim bereiden

⚠️ Verbrandingsgevaar!

De melkopschuimer (6) wordt zeer heet. Raak alleen het kunststof gedeelte van de melkopschuimer (6) aan.

Tip: schuim eerst de melk op en neem dan pas koffie of schuim de melk afzonderlijk op voeg deze vervolgens toe aan de koffie.

Zorg ervoor dat het apparaat klaar voor gebruik is.

1. Druk op toets ⏻ (11).
   De toets 😊 knippert en het apparaat warmt nu ca. 20 seconden lang op.
2. Wacht tot de toets en de LED 🌿 brandt en dompel de melkopschuimer vervolgens tot de bodem van een kopje of glas dat voor een derde met melk is gevuld.
3. Open de melkopschuimer (6) door deze uit te trekken.

⚠️ Verbrandingsgevaar!

De uittredende stoom is zeer heet en kan vloeistof omhoog spuiten. Raak de huls niet aan en richt deze niet op personen.

1. Schuim de melk op.
2. Sluit de melkopschuimer (6) door deze in te drukken.

Belangrijk: Reinig de melkopschuimer (6) na elk gebruik altijd met lauwwarm water. Opgedroogde melkresten zijn namelijk moeilijk verwijderbaar.

Onderhoud en dagelijkse reiniging

Gevaar voor elektrische schokken!

Neem vóór de reiniging de stekker uit het stopcontact.

Dompel het apparaat nooit onder in water. Gebruik geen stoomreiniger.

■ Veeg de behuizing met een zachte, vochtige doek af.

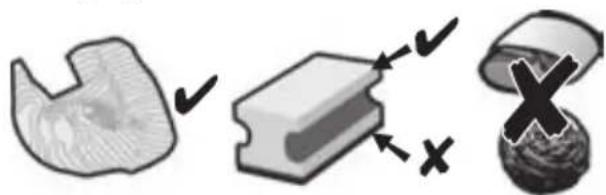

■ Gebruik geen schurende doeken of reinigingsmiddelen.

■ Verwijder resten van kalk, koffie, melk, reinigings- en ontkalkingsoplossingen altijd onmiddellijk. Dergelijke resten kunnen corrosievorming veroorzaken.
■ Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes daarom altijd vóór gebruik grondig uit.
■ Trek de lekschaal (8c) en het koffiedikreservoir (8b) in voorwaartse richting uit het apparaat. Verwijder de afdekplaat (8a) en de lekplaat (8d). Maak de lekschaal en het koffiedikreservoir leeg en reinig deze.

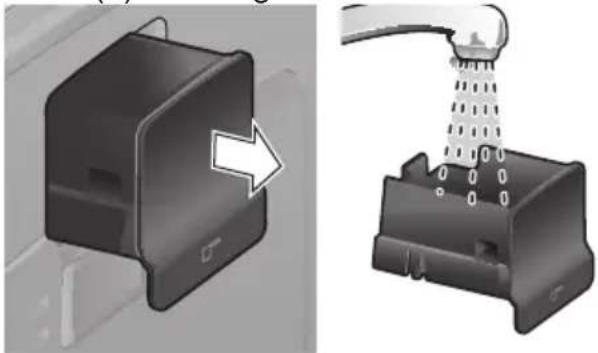

■ Verwijder de lade voor gemalen koffie (4) en reinig deze.

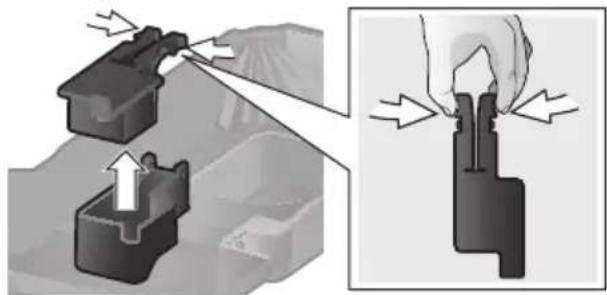

■ Vlotter (8e) en reinig deze met een vochtige doek.

Plaats de volgende onderdelen niet in de vaatwasser: afdekplaat (8a), vlotter (8e), lade voor gemalen koffie (4), zetmodule (5a).

De volgende onderdelen zijn wel geschikt voor de vaatwasser: lekschaal (8c), koffiedikreservoir (8b), lekplaat (8d), aromadeksel (2) en maatschepje (18).

■ Doe de binnenkant van het apparaat af (de opvangschalen en lade voor gemalen koffie).

Belangrijk: de lekschaal en koffiedikhouder moeten dagelijks worden geleegd en schoongemaakt om afzettingen te voorkomen.

Opmerking: Als het apparaat in koude toestand met de netspanningschakelaar O/I (9) wordt ingeschakeld of na afname van koffie automatisch wordt uitgeschakeld, wordt het apparaat automatisch gespoeld. Zo reinigt het systeem zichzelf.

Belangrijk: Als het apparaat langere tijd (bijvoorbeeld tijdens een vakantie) niet is gebruikt, moet het volledige apparaat inclusief het melksysteem en de zetmodule worden gereinigd.

Melkopschuimer reinigen

De melkopschuimer (6) moet na elk gebruik worden gereinigd om alle resten te verwijderen.

Belangrijk: laat de melkopschuimer eerst afkoelen alvorens deze te demonteren.

Onderhoud en dagelijkse reiniging

Demonteer de melkopschuimer om deze te kunnen reinigen:

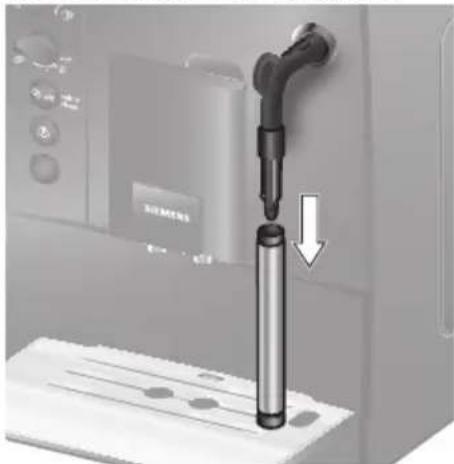

1. Houd de metalen huls vast en trek deze in neerwaartse richting los.

1. Draai de functiekern (6d) linksom en verwijder deze.

1 6d 2

1. Verwijder de functiebuis (6c).

6c

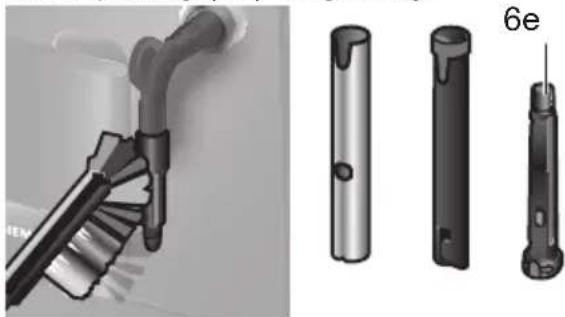

1. Reinig de afzonderlijke onderdelen met een zachte borstel in warm afwaswater. Laat de onderdelen zo nodig even in het sopje voorweken. Reinig vooral de luchtopening (6e) zorgvuldig.

1. Spoel alle onderdelen met schoon water na en droog deze vervolgens af.

2. Breng de functiekern (6d) en functiebuis (6c) weer in de metalen huls aan.

1. Draai de functiekern rechtsom tot de markeringen zich op één lijn bevinden.

1. Breng de melkopschuimer op het stoomventiel aan. Controleer of de rode markering op het stoomventiel afgedekt is.

⚠️ Gevaar voor brandwonden!

Gebruik het apparaat alleen wanneer de melkopschuimer (6) volledig geassembleerd en gemonteerd is.

Zetmodule reinigen

Reinig de zetmodule regelmatig!

Zetmodule automatisch voorreinigen: Druk kort op de servicetoets (12). Als er voordien koffie is afgenomen, wordt het apparaat gespoeld. Vervolgens wordt het apparaat uitgeschakeld.

In aanvulling op het automatische reinigings programma moet de zetmodule (5a) ook regelmatig worden verwijderd en gereinigd (zie afbeelding E vóór in deze gebruiksaanwijzing).

1. Schakel het apparaat uit met de netspanningschakelaar O/I (9). Er mag nu geen enkele toets meer branden.

2. Open het luikje (5b) van de zetmodule.

3. Schuif de rode grendel (5d) op de zetgroep (5a) helemaal naar links.

4. Druk de uitwerphendel (5c) helemaal omlaag. De zetgroep komt los.

5. Pak de zetgroep (5a) beet bij de grepen en haal de zetgroep er voorzichtig uit.

nITips voor energiebesparing

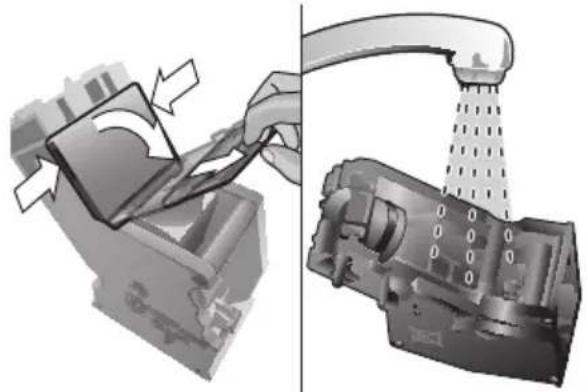

1. Verwijder de afdekking (5e) van de zetgroep en reinig de zetgroep (5a) grondig met stromend water.

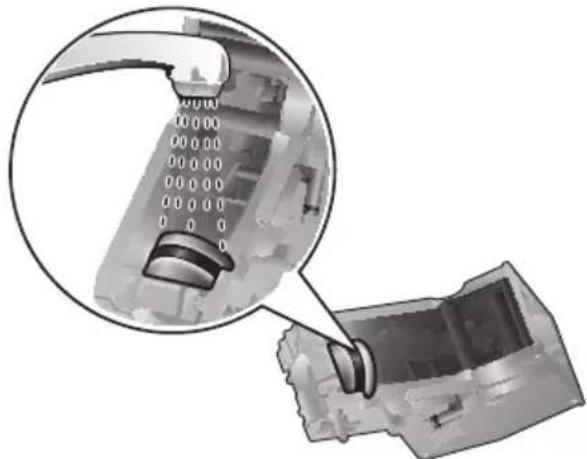

1. Reinig de zeef van de zetgroep grondig onder de waterstraal.

Belangrijk: gebruik geen spoel- of reini- gingsmiddelen en plaats de module niet in de vaatwasser.

1. Neem de binnenkant van het apparaat met een vochtige doek af en verwijder eventueel aanwezige koffieresten.
2. Laat de zetmodule (5a) en het inwen-dige van het apparaat drogen.
3. Plaats de afdekking (5e) weer op de zetgroep en schuif de zetgroep (5a) tot de aanslag in het apparaat.
4. Druk de uitwerphendel (5c) helemaal omhoog.
5. Schuif de rode grendel (5d) helemaal naar rechts en sluit het luikje (5b).

Tips voor energiebesparing

■ Schakel het de espressoautomaat uit als deze niet wordt gebruikt. Druk hiervoor op de servicetoets (12). Het apparaat wordt dan gespoeld en vervolgens uitgeschakeld.
■ Onderbreek de afname van koffie of melkschuim liefst zo min mogelijk. Een voortijdige onderbreking leidt tot een verhoogd energieverbruik en het sneller vollopen van de lekschaal.
■ Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Onderhoudsprogramma

Duur: ca. 35 minuten

Afhankelijk van het gebruik begint na bepaalde tussenpozen de servicetoets (12) te knipperen.

In dat geval moet het apparaat direct met het onderhoudsprogramma worden gereinigd en ontkalkt. Als het onderhoudsprogramma niet volgens de instructies wordt uitgevoerd, kan het apparaat worden beschadigd.

Let op!

Gebruik bij het onderhoudsprogramma altijd een ontkalkings- en reinigingsmiddel conform deze gebruiksaanwijzing. Neem de veiligheidsinstructies op de verpakking van het reinigingsmiddel in acht.

Onderbreek het onderhoudsprogramma in geen geval! Zorg dat niemand de betrokken vloeistoffen drinkt!

Gebruik nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur!

Doe nooit ontkalkingstabletten of andere ontkalkingsmiddelen in de lade voor gemalen koffie (4)!

Voor de start van het serviceprogramma de zetgroep verwijderen, volgens de aanwijzing reinigen en weer terugzetten.

Speciaal ontwikkelde en geschikte ontkalkings- en reinigingstabletten zijn verkrijgbaar via de handel en bij de servicedienst (zie "Accessoires").

Belangrijk: Als een waterfilter in het water-reservoir (16) geplaatst is, dient dit vóór de start van het ontkalkingsproces in elk geval te worden verwijderd. Reinig de zetgroep voor de start van het serviceprogramma, zie hoofdstuk "Zetgroep reinigen".

Start het onderhoudsprogramma door de servicetoets (12) ten minste 5 seconden ingedrukt te houden.

Info: Tijdens de uitvoering van het programma knippert de servicetoets (12).

LED ⇄ licht op.

■ Maak de lekschaal (8) leeg en breng deze opnieuw aan.

LED 📋 licht op.

■ Open de lade voor gemalen koffie (4).
■ Leg er een Siemens reinigingstablet in en sluit de lade voor gemalen koffie (4).
■ Druk op de starttoets (10).

LED 📋 licht op.

■ Vul het lege waterreservoir (16) tot de marking voor "0,5l" met lauwwarm water en los hierin 1 Siemens ontkalkingstablet TZ80002 op.
■ Druk op de starttoets (10).

Het onderhoudsprogramma wordt nu gedurende ca. 10 minuten uitgevoerd.

LED 🎩 licht op.

■ Plaats een kan met een minimale inhoud van 0,5 liter onder de tap van de melk opschuimer (6).
■ Open de melkopschuimer (6) door deze uit te trekken.

Het onderhoudsprogramma wordt nu gedurende ca. 12 minuten uitgevoerd.

LED 📋 licht op.

■ Spoel de watertank (16) en vul deze tot aan de marking max met vers water.
■ Druk op de starttoets (10).

Het onderhoudsprogramma wordt nu gedurende ca. 30 seconden uitgevoerd en spoelt het apparaat.

LED 🚫 licht op.

■ Sluit de melkopschuimer (6) door deze in te drukken.

Het onderhoudsprogramma wordt nu gedurende ca. 8 minuten uitgevoerd.

LED licht op.

■ Maak de lekschaal (8) leeg en breng deze opnieuw aan.

Als er een filter werd gebruikt, brengt u dit nu weer aan.

Hierna is het apparaat volledig gereinigd, ontkalkt en weer klaar voor gebruik.

Belangrijk: Veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkoplossing direct te verwijderen. Dergelijke resten kunnen corrosievorming veroorzaken. Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes daarom altijd vóór gebruik grondig uit.

Vorstbeveiliging

⚠ Om vorstschade tijdens transport en opslag te voorkomen, moet het apparaat vooraf volledig worden geleegd.

Info: het apparaat moet klaar voor gebruik zijn en de watertank (16) moet zijn gevuld.

1. Plaats een grote bak onder de tap van de melkopschuimer (6).

2. Druk op de stoomtoets (11). De LED 🚫 knippert en het apparaat warmt nu ca. 20 seconden lang op.

3. Wacht tot LED brandt en open vervolgens de melkopschuimer (6) door deze uit te trekken en laat deze ca. 15 seconden stomen.

4. Schakel het apparaat uit met de netspanningschakelaar O/I (9).
5. Maak de watertank (16) en de lekschaal (8) leeg.

Accessoires

Onderstaande accessoires zijn in de handel en via de servicedienst verkrijgbaar.

Accessoires Bestelnummer

	Handel /Klantenservice
Reinigingstabletten T	Z80001 / 00311807
Ontkalkingstabletten	TZ80002 / 00576693
Waterfilter TZ70003 /	00575491
Onderhoudsset TZ80004 /	00576330

Afval

Gooi verpakkingsmateriaal op een milieuvriendelijke manier weg. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantie- voor-waarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

Technische specificaties

Elektrische aansluiting (spanning – frequentie) 220-240 V –	50/60 Hz
Vermogen van de verwarming 1600 W
Maximale pompdruk, statisch	15 bar
Maximale inhoud watertank (zonder filter)	1,7 l
Maximale inhoud bonenreservoir	300 g
Lengte aansluitsnoer	100 cm
Afmetingen (H x B x D)	385 x 280 x 479 mm
Gewicht, ongevuld	9,3 kg
Soort maalwerk	keramisch

Zelf eenvoudige problemen verhelpen

Probleem Oorzaak Remedie
Maalwerk maalt geen koffiebonen.	De bonen vallen niet in het maalwerk (te vette bonen).	Klop zacht tegen het bonenreservoir (1). Wissel zo nodig van koffiesoort. Maak het bonenreservoir (1) leeg en veeg deze met een droge doek schoon.
Er kan geen warm water worden afgetapt.	De melkopschuimer (6) is verontreinigd.	Reinig de melkopschuimer (6) volgens het hoofdstuk “Onderhoud en dagelijkse reiniging”.
Onvoldoende of geen melkschuim.	De melkopschuimer (6) is verontreinigd.	Reinig de melkopschuimer (6) volgens het hoofdstuk “Onderhoud en dagelijkse reiniging”.
	Ongeschikte melk. Gebruik melk met een minimaal vetgehalte van 1,5%.
	De melkopschuimer (6) is niet goed in elkaar gezet.	Bevochtig de onderdelen van de melkopschuimer en druk deze stevig in elkaar.
	Het apparaat is verkalkt. Ontkalk het apparaat conform de instructies.
De koffie stroomt slechts druppelsgewijs of helemaal niet meer.	De maalfijnheid is te fijn ingesteld of de voorgemalen koffie is te fijnkorrelig.	Stel een grovere maling in of gebruik grover gemalen koffie.
	Het apparaat is sterk verkalkt.	Ontkalk het apparaat conform de instructies.
Koffie heeft geen “crème” (schuimlaag).	Ongeschikte soort koffie. Gebruik een koffiesoort met een hoger gehalte aan Robusta-bonen.
	De bonen zijn niet meer brandvers.	Gebruik vers gebrande bonen.
	De maalfijnheid is niet afgestemd op de koffiebonen.	Stel de maalfijnheid op fijn in.
De koffie is te “zuur”.	De maalfijnheid is te grof ingesteld of de voorgemalen koffie is te grofkorrelig.	Stel een fijnere maling in of gebruik fijner gemalen koffie.
	Ongeschikte soort koffie. Gebruik een donkere gebrande koffie.
De koffie is te “bitter”.	De maalfijnheid is te fijn ingesteld of de voorgemalen koffie is te fijnkorrelig.	Stel een grovere maling in of gebruik grover gemalen koffie.
	Ongeschikte soort koffie. Wissel van soort koffie.
Als de storing niet kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de laatste pagina’s van de gebruiksaanwijzing.

Probleem Oorzaak Remedie

Het waterfilter blijft niet vast zitten in de watertank (16).	Het waterfilter is niet goed bevestigd.	Druk het waterfilter rechtstandig en stevig in de tankaansluiting.
De LED D is verlicht hoewel de watertank is gevuld.	Vlotter in het waterreservoir zit vast.	Verwijder het reservoir en reinig dit grondig.
De LED D knippert.	De watertank is niet correct ingezet of het waterfilter is opgebruikt.	Zet de watertank correct in.Als de LED nog steeds knippert,plaats dan een nieuw waterfilter en spoel het vervolgens, zie hoofdstuk “Waterfilter”.
	Koolzuurhoudend water in het waterreservoir.	Vul het waterreservoir met schoon leidingwater.
Het koffiedik is niet compact en te nat.	De maalfijnheid is te fijn of te grof ingesteld of er wordt onvoldoende gemalen koffie gebruikt.	Stel een grovere of fijnere maalfijnheid in of gebruik 2 afgestreken maatschepjes voorgemalen koffie.
De LED I knippert.	Verontreinigde zetmodule (5).	Reinig de zetmodule (5).
	Te veel gemalen koffie in de zetmodule (5).	Reinig de zetmodule (5). Gebruik maximaal 2 afgestreken maatschepjes voorgemalen koffie.
	Het mechanisme van de zetgroep beweegt stroef.	Verwijder en reinig de zetgroep (zie het hoofdstuk “Onderhoud en dage- lijkse reiniging”).
	De zetmodule (5) is afwezig of wordt niet herkend.	Schakel het apparaat bij aange-brachte zetmodule (5) uit, wacht 3 seconden en schakel het hierna weer in.
Koffie of melkschuim van sterk wisselende kwaliteit.	Het apparaat is verkalkt.	Ontkalk het apparaat conform de instructies.
Water op de binnen-bodem van het appa-raat bij verwijderde lekschaal (8).	De lekschaal (8) is te vroeg verwijderd.	Verwijder de lekschaal (8) pas enkele seconden nadat de laatste drank is afgenomen.

Als de storing niet kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de laatste pagina's van de gebruiksaanwijzing.

Probleem Oorzaak Remedie
De fabrieksinstellingen zijn gewijzigd en moeten weer worden geactiveerd (“Reset”).	Er zijn eigen, niet meer gewenste instellingen opgegeven.	Schakel het apparaat uit met de netspanningschakelaar O/I (9). Houd de servicetoets (12) en stoomtoets (11) ingedrukt en schakel het apparaat in met de netspanningsschakelaar O/I (9). Geef vervolgens een bevestiging met de starttoets (10). De fabrieks-instellingen zijn nu weer actief.
De LED’s knipperen.	Er is een storing in het apparaat aanwezig.	Bel de hotline.
De LED’s knipperen.	Onjuiste spanning. Gebruik het apparaat alleen op 220 -240 V.
De LED’s knipperen.	De omgevingstemperatuur is te laag.	Gebruik het apparaat bij temperaturen >5 °C.
Als de storing niet kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de laatste pagina’s van de gebruiksaanwijzing.

Obsah

Součást dodávky 74

Přehled 74

BE Belgique, België, Belgium

BSH Home Appliances S.A.

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.:[phone]

Fax:[phone]

mailto:siemens-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.:[phone]

Fax:[phone]

mailto:siemens-onderdelen@

bshg.com

www.siemens-home.nl

NO Norge, Norway

Gefabriceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
