GEBRUIKSAANWIJZING SCB722 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

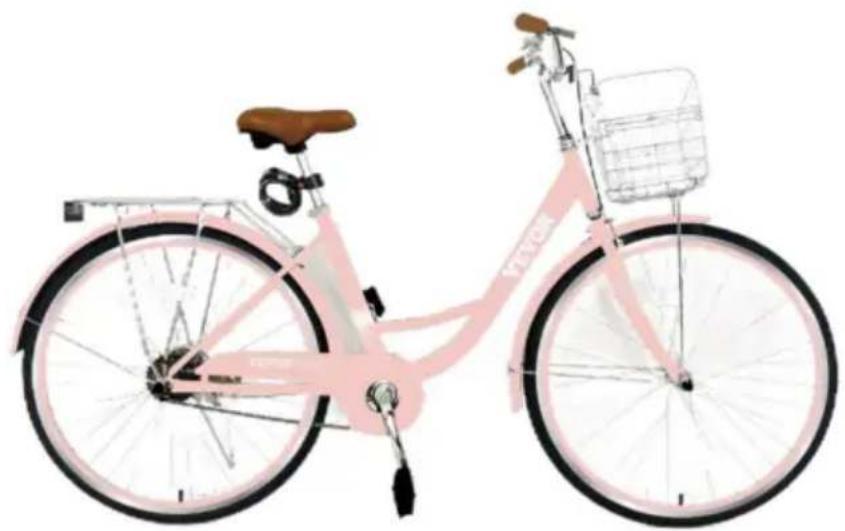

CRUISER FIETS

MODEL: SCB721-B/SCB122-B/SCB122-P/SCB722-B/SCB722-P

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verkleinen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatrege waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbeveling op te volgen.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

WAARSCHUWING

1. Algemene mededeling

ÿ Lees deze instructies volledig door voordat u het product monteert, gebruikt, aanpast en onderhoud.

ÿ Neem contact op met de klantenservice als er iets onduidelijk is.

ÿ Geef deze handleiding aan iedereen die deze fiets gaat gebruiken of onderhouden en geef de handleiding mee met de fiets (ongeacht of deze al gemonteerd is of niet) als deze ooit aan een derde partij wordt gegeven of verkocht.

ÿ Monteer, gebruik, stel af en onderhoud deze fiets alleen in overeenstemming met deze instructies.

ÿ Als u deze instructies niet opvolgt, kan dit leiden tot ernstige schade aan eigendommen en ernstig persoonlijk letsel.

2. Verkeersregels

ÿ Houd u tijdens het rijden altijd aan alle toepasselijke lokale en nationale wetten en voorschriften.

ÿ Laat de fiets niet gebruiken door kinderen, door personen die niet bekend zijn met deze fiets of deze instructies, of door iemand wiens fysieke of mentale beperking een veilige bediening in de weg staat. gebruik.

ÿ Fiets niet op deze fiets als u moe bent of onder invloed bent van drugs of medicijnen.

ÿ Rijd met deze fiets NIET in een gebied waar het verboden is om fietsen te verplaatsen.

ÿ Onderhoud uw reflectoren en andere vereiste veiligheidsuitrusting altijd.

ÿ Het is raadzaam om uw fiets uit te rusten met een waarschuwingsvoorziening, zoals een claxon, bel en licht, voor het geval u fietst op momenten dat het zicht slecht is.

3. Kleding

ÿ Raadpleeg de wettelijke en regelgevende documenten in uw rechtsgebied om te bepalen of helmen of andere beschermende uitrusting die voldoen aan de veiligheidsnormen, vereist zijn om met een handmatige fiets op de weg te rijden.
ÿ Draag altijd geschikte handbescherming tijdens het monteren, demonteren, afstellen of repareren van deze fiets.
ÿ Draag geen losse schoenen of kleding die tijdens het rijden vast kunnen komen te zitten in de wielen of andere bewegende onderdelen.
ÿ Rijd niet op blote voeten op deze fiets.
ÿ Draag altijd dichte schoenen met goede grip om grip op de pedalen te behouden en uw voeten beschermen.
ÿ Handschoenen met gripvulling worden sterk aanbevolen tijdens het fietsen. Ze kunnen uw grip op het stuur verstevigen en uw handen beschermen bij een val.
ÿ Draag een zonnebril of andere transparante beschermende bril om uw ogen te beschermen tegen stof, vuil en insecten.
ÿ Bij zonnig weer is het raadzaam om een hoed of een fietspet te dragen om uw hoofd en gezicht te beschermen tegen de zon (als helmen niet wettelijk verplicht zijn).
ÿ Smeer ook zonnebrandcrème op de blote huid, vooral tijdens lange ritten.
ÿ Voor het beste resultaat kiest u voor felgekleurde of reflecterende kleding, of bevestigt u reflecterende accessoires of strips aan uw kleding om de zichtbaarheid vanuit alle hoeken te verbeteren, vooral bij weinig licht.

4. Veiligheidscontroles

ÿ Controleer altijd of zowel de voor- als de achterrem goed zijn afgesteld voordat u gaat fietsen.
ÿ Controleer altijd of alle onderdelen en bevestigingsmiddelen intact zijn en goed vastzitten, vóór en na het rijden.
ÿ Controleer de reflectoren regelmatig om er zeker van te zijn dat ze schoon, recht, onbeschadigd en stevig gemonteerd zijn.
ÿ Voer deze controle ook uit voor lichten als deze al zijn geïnstalleerd. Rijden met weinig licht of zonder reflectoren of lichten is extreem gevaarlijk.
ÿ Rijd niet op deze fiets als een onderdeel beschadigd is of tekenen van een storing vertoont.
ÿ Repareer of vervang versleten en kapotte onderdelen vóór verder gebruik, vooral

verbogen of gebroken spaken en velgen.

ÿ Vervang nooit onderdelen of bevestigingsmiddelen door niet-identieke onderdelen.

ÿ Laat slechts één persoon tegelijk op deze fiets rijden.

ÿ Vervoer geen kinderen of huisdieren op de bagagedrager tijdens het rijden.

ÿ Als u huisdieren in de voorste mand vervoert, controleer dan of dit is toegestaan in uw rechtsgebied en of de huisdieren veilig en comfortabel vastzitten.

ÿ Voor optimale veiligheid wordt het afgeraden om 's nachts of in omgevingen met slecht zicht (bijv. mist of sneeuw) te fietsen.

ÿ Als er een noodgeval is waarbij dit noodzakelijk is, zorg dan dat u goede verlichting hebt en rijd met lage snelheid.

ÿ Rijd niet met deze fiets bij extreme weersomstandigheden, zoals onweer en orkanen.

ÿ Als u ze tijdens een fietstocht tegenkomt, stop dan met fietsen, zoek een veilige schuilplaats en wacht tot ze voorbij zijn.

ÿ Houd bij een harde wind het stuur stevig vast, leun tegen de wind in en pas uw positie indien nodig aan om de controle te behouden.

ÿ Wees bij nat weer voorzichtig en vermijd scherpe bochten, omdat deze gemakkelijk tot een val kunnen leiden.

ÿ Let altijd op uw snelheid.

ÿ Zorg ervoor dat u voldoende ruimte heeft om te remmen in geval van nood.

ÿ Houd altijd rekening met meer remafstand als u door bladeren, los grind of ander vuil rijdt, omdat dit de remkracht van uw remmen kan beïnvloeden.

ÿ Wees altijd voorzichtig bij het gebruik van de voorrem.

ÿ Gebruik bij het afdalen van hellingen niet alleen de voorrem, MAAR gebruik beide remmen tegelijkertijd

ÿ Wees altijd alert op mensen, dieren of obstakels die op uw fiets kunnen verschijnen.

ÿ Wees altijd voorzichtig bij het passeren van geparkeerde auto's, waarvan de deuren plotseling open kunnen gaan.

ÿ Het is raadzaam om waarschuwingsapparatuur te installeren om hun aandacht te trekken, MAAR wees altijd bereid om veilig uit de weg te gaan als dat nodig is.

ÿ Wees altijd voorzichtig bij weg- en spoorwegovergangen.

ÿ Rijd langzamer en kijk in beide richtingen uit voor tegemoetkomend verkeer.

ÿ Rijd niet met deze fiets in de buurt van afgronden of op zeer oneffen, zanderige of hellende wegen. oppervlakken.

ÿ Vervoer geen pakketten of voorwerpen op uw fiets op een manier die uw zicht op de weg belemmert.

ÿ Belaad deze fiets niet met meer dan 149,68 kg, inclusief 5 kg in de voormand en 50 kg op de bagagedrager.

ÿ Gebruik geen agressieve schuurmiddelen of bijtende chemicaliën om deze fiets te onderhouden.

ÿ In de winter en de zomer wordt aanbevolen de band op te pompen tot 40 psi.

ÿ Zet deze fiets na elk gebruik op een plek die ontoegankelijk is voor kinderen.

ÿ Zorg anders voor voortdurend toezicht om ongelukken te voorkomen.

ÿ Om diefstal te voorkomen, kunt u het meegeleverde kabelslot en andere geschikte gereedschappen gebruiken om deze fiets tussen gebruik door aan vaste objecten vast te zetten, vooral wanneer u hem parkeert. Buiten.

PRODUCTCONFIGURATIE

Model	SCB721-B SCB122-B SCB122-P SCB722-B SCB722-P
WielSpecificaties (inch)	24	26	26	26	26
Verstelbare snelheid 7e versnelling	1e versnelling	1e versnelling	1e versnelling	7e versnelling
Voorgestelde inflatieDruk (psi)	40	40	40	40	40
Totale maximale capaciteit(pond)	330	330		330	330330
Lengtebereik van de rijder(cm)	135-170	155+	155+	155+	155+
Voorste mandMaximale capaciteit (lbs)	11	11	11	11	11
AchterrekMaximale capaciteit (lbs)	110 110	110		110	110
Kleur	Lichtblauw Lichtblauw Roze			Lichtblauw Roze

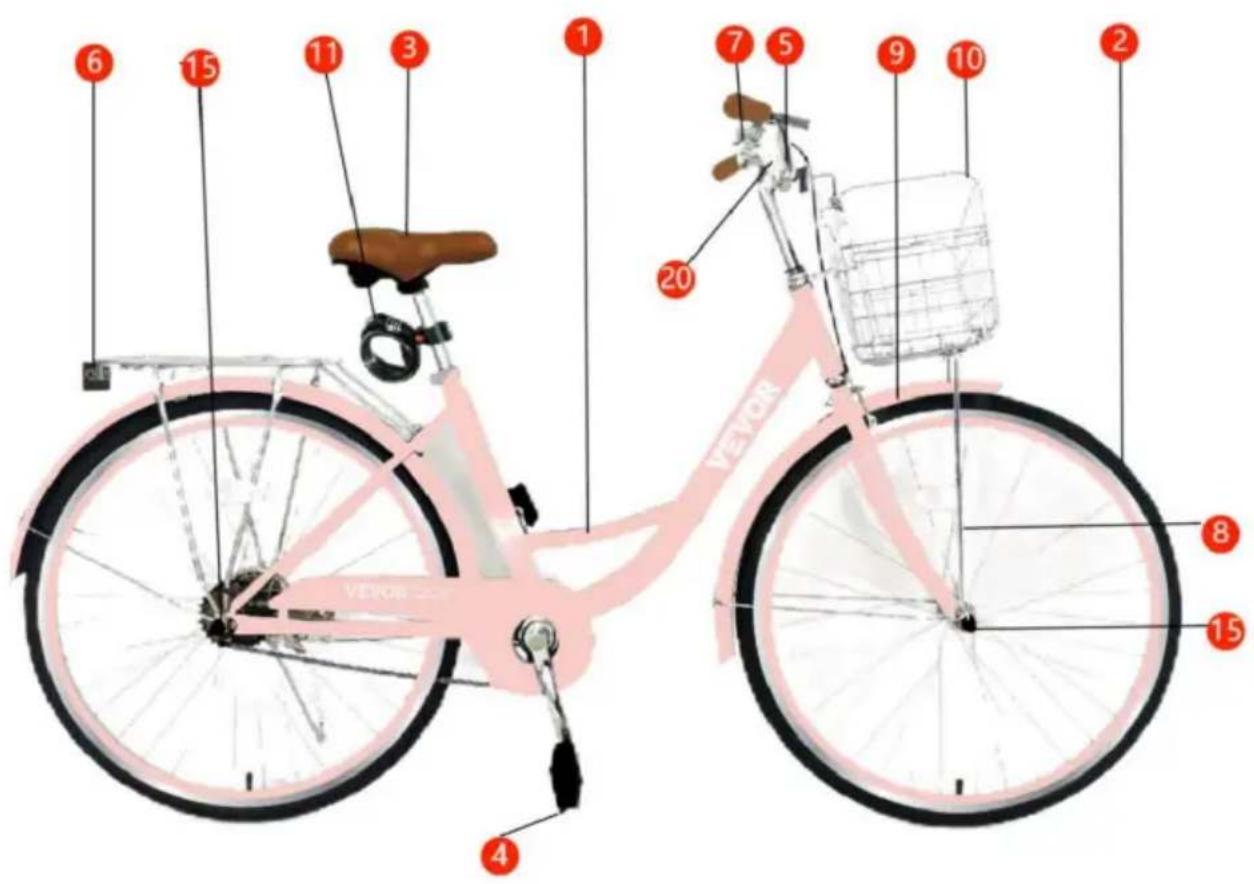

ONDERDELENLIJST

6 15 11 3 1 7 5 9 10 2 20 VEYOR VEYOR 4 8 15

	NaamNee.	Foto	Aantal
1	Hoofdframe met achterkant Wiell		1
2	Voorwiel		1
3	Zadel en zadelpen		1

4 pedalen				2
5 Voorreflector		[W6Y0]		1
6	Achterreflector met 2 Noten			1
7 Bel				1
8 Voorste mandsteun				1
9 Voorspatbord met steun				1
10 Voormand				1
11 Kabelslot				1
12 Handleiding				1
13 Handschoenen				1
14 sets onderdelen voor de voormand		Een.M5×16 Phillips Bouten		4
		B. Installatiebord		3
		C.M5 moeren		2
15 Wieldoppen				4
16 5 mm inbussleutel				1

17	6 mm inbussleutel		1
18 8×10 mm sleutel			1
19 13×15 mm sleutel			1
20	Kruiskopschroevendraaier		1
21	Decoratieve afdekking		1

INSTALLATIE-INSTRUCTIES

Afstelling: Remkabelspanningen

Aanpa Aanpassi

Aanpassing:
Aanpassing van het versnellingssysteem
Opblaasbare spuitmond

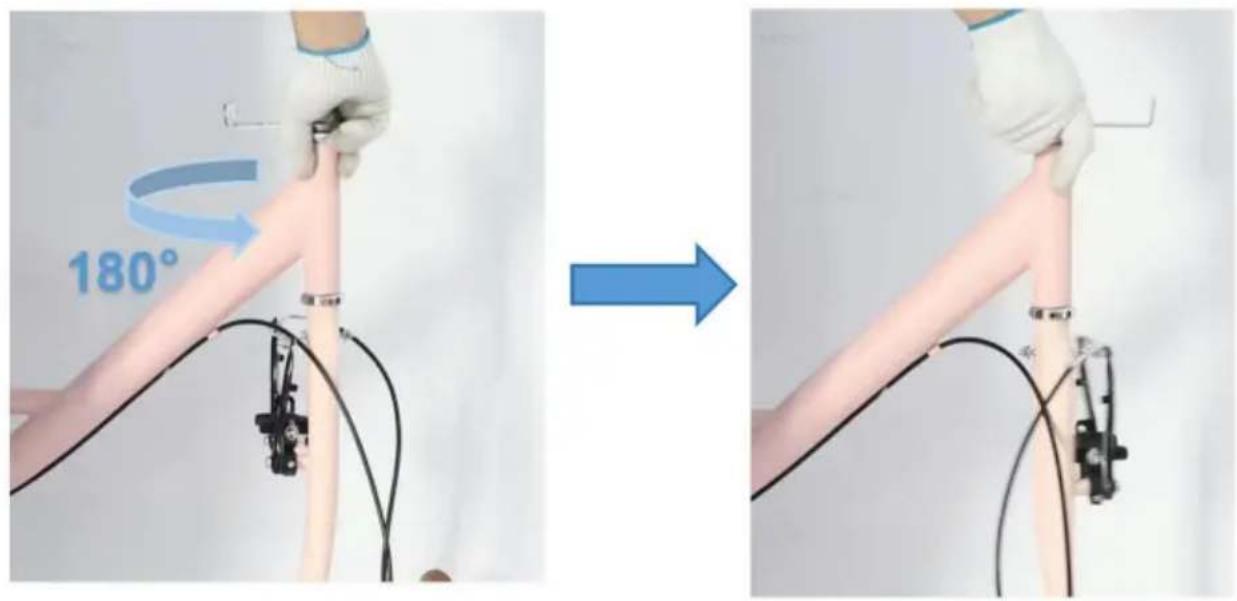

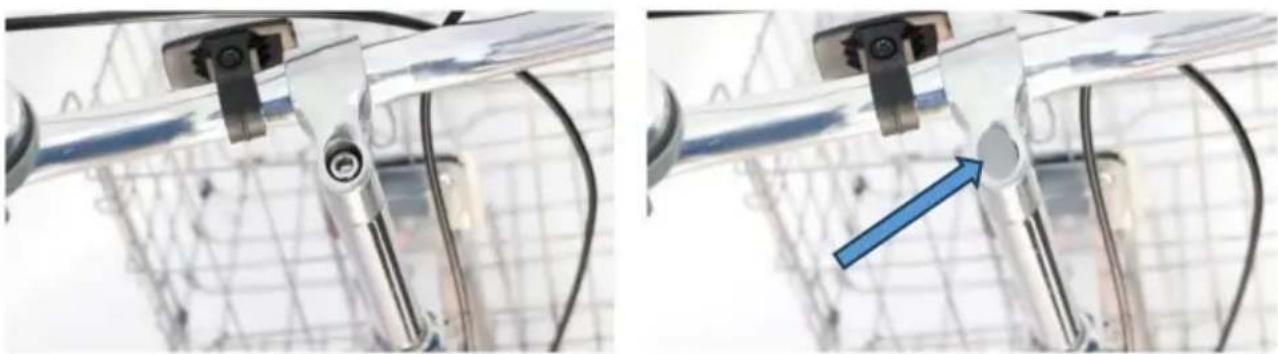

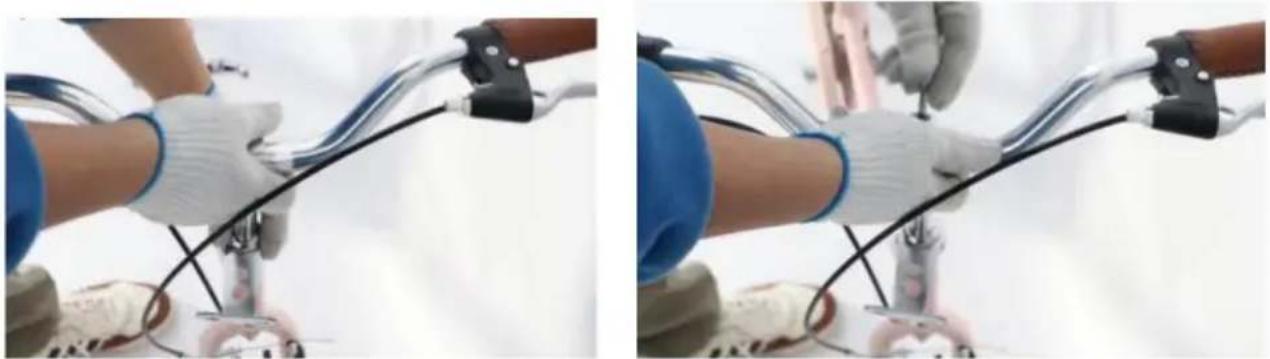

Stap 1: Stuurmontage a. Draai de

voorvork 180° met de klok mee voordat u de stuurpen monteert.

180°

b. Gebruik vervolgens de 6 mm inbussleutel (17) om de steel te installeren zoals in de onderstaande afbeeldingen.

c. Druk de decoratieve afdekking (21) op de bout om deze af te schermen.

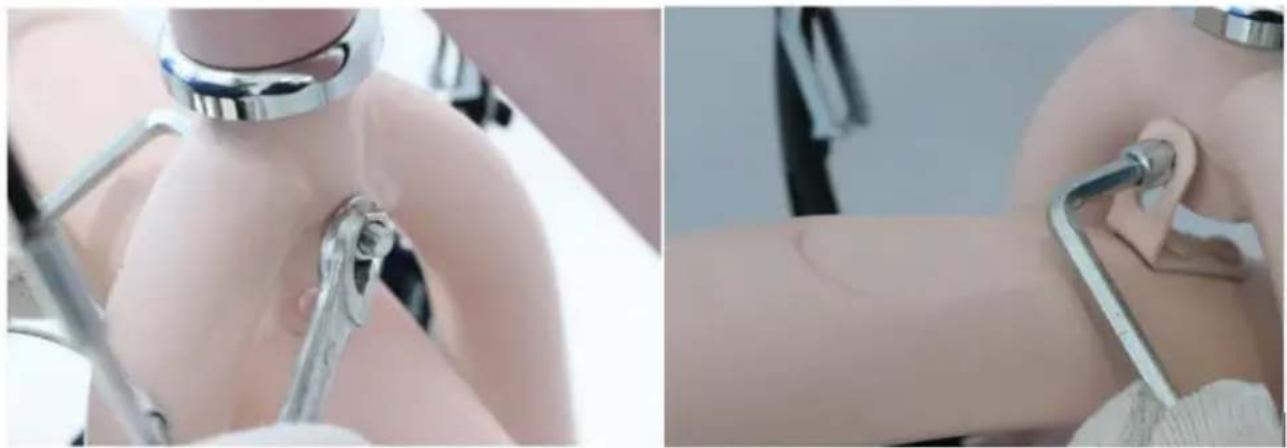

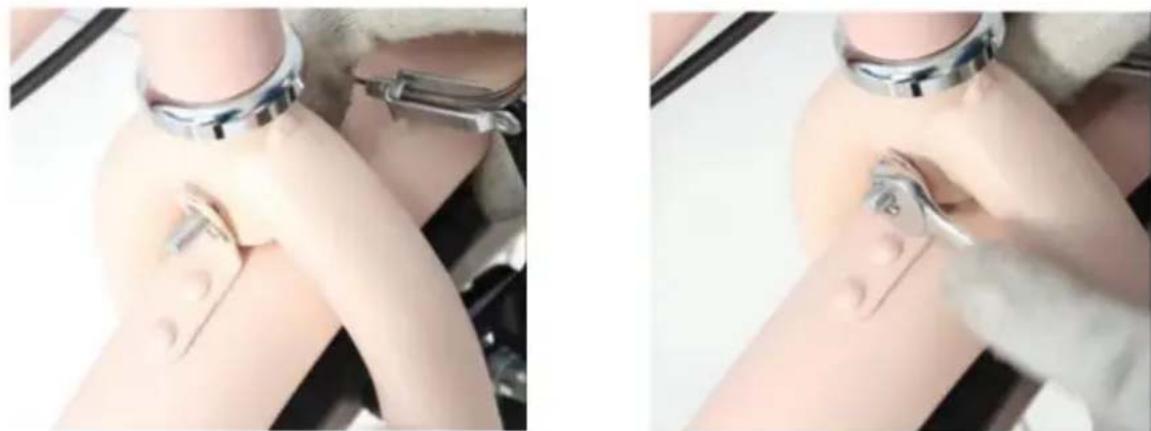

Stap 2: Installatie van het voorspatbord

a. Voordat u het voorspatbord op de vork plaatst, draait u de schroef op de voorvor los met een 8-10 mm sleutel (18) en een 5 mm inbussleutel (16).

b. Draai de zeskantbout en moer vast met behulp van de gereedschappen die in stap a zijn genoemd.

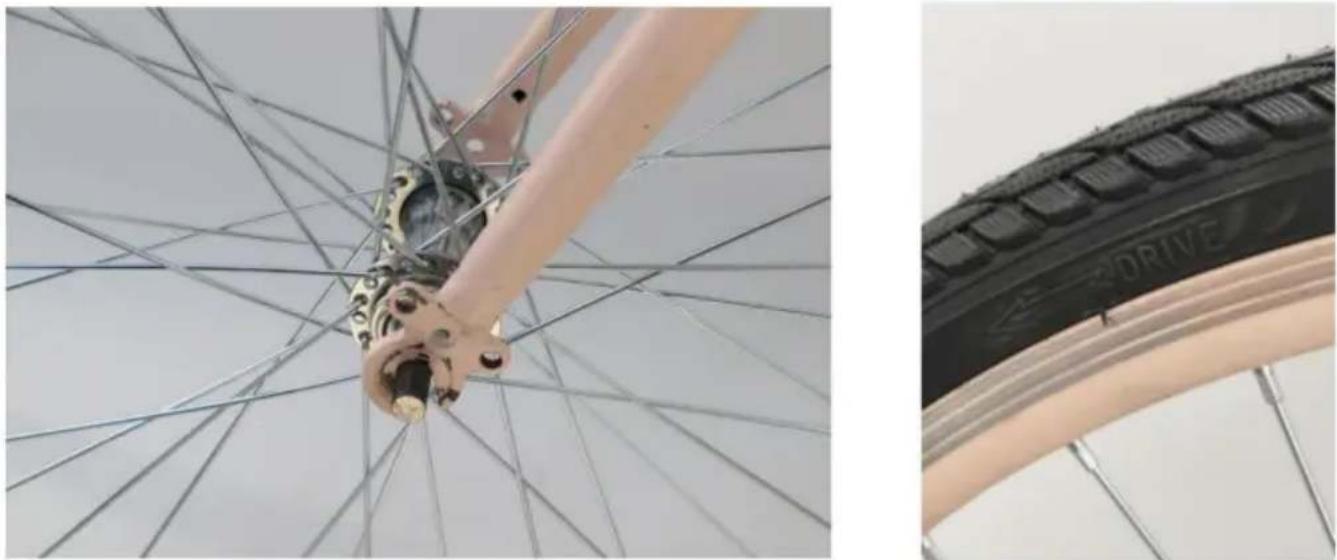

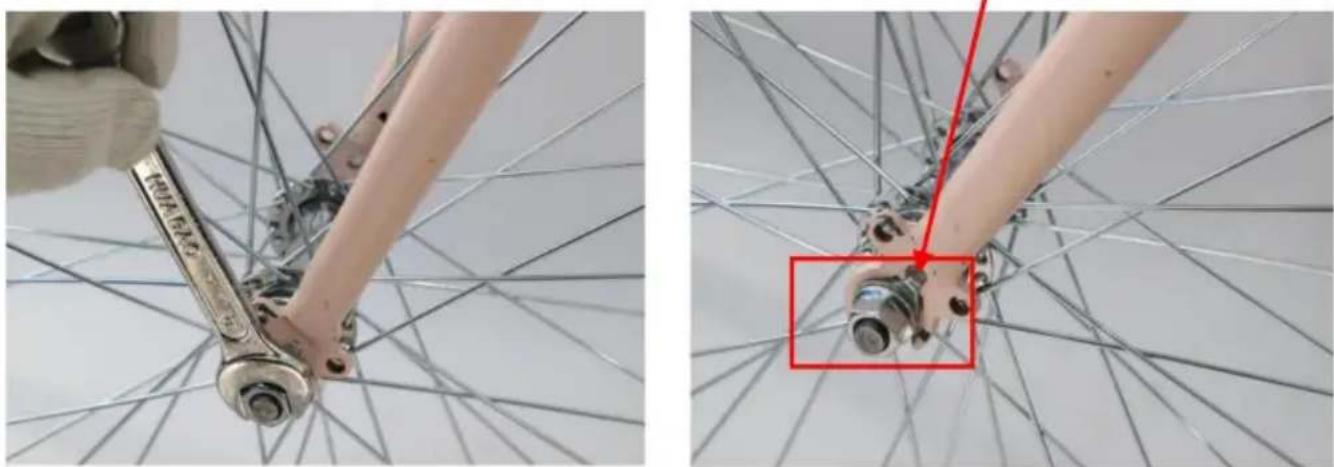

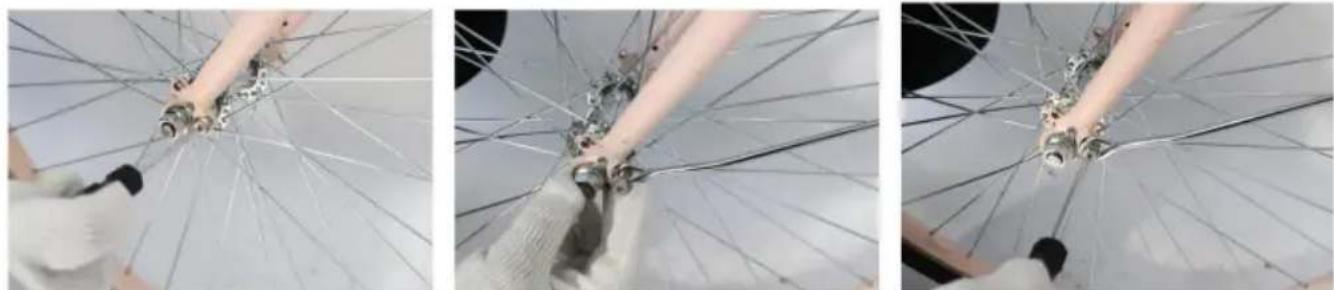

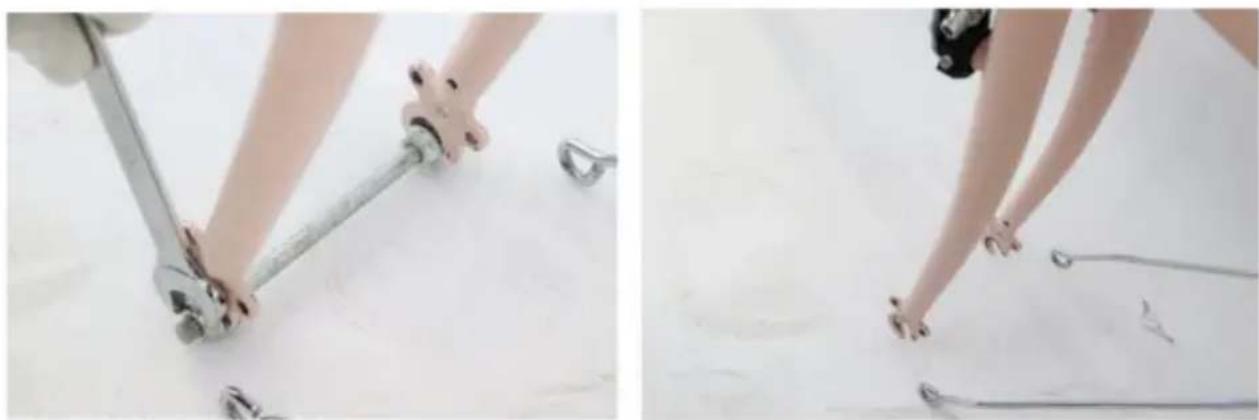

Stap 3: Installatie van het voorwiel

a. Gebruik een sleutel van 13-15 mm (19) om de schroef van de voornaaf los te draaien en de vorkbeschermer te verwijderen.

b. Gebruik een 13-15mm sleutel (19) om het voorwiel (2) te installeren. Test vervolgens of het voorwiel goed vastzit.

(Let op: de voorwielen zijn naar voren gericht.)

Let op: Let op bij het inbrengen van dit gat

c. Zoek de voorste spatbordsteun (9) en het gat. d. Lijn

een van de sleuven op de steun uit met het boutgat aan dezelfde kant. e.

Gebruik de schroevendraaier (20) om een kruiskopbout vast te draaien.

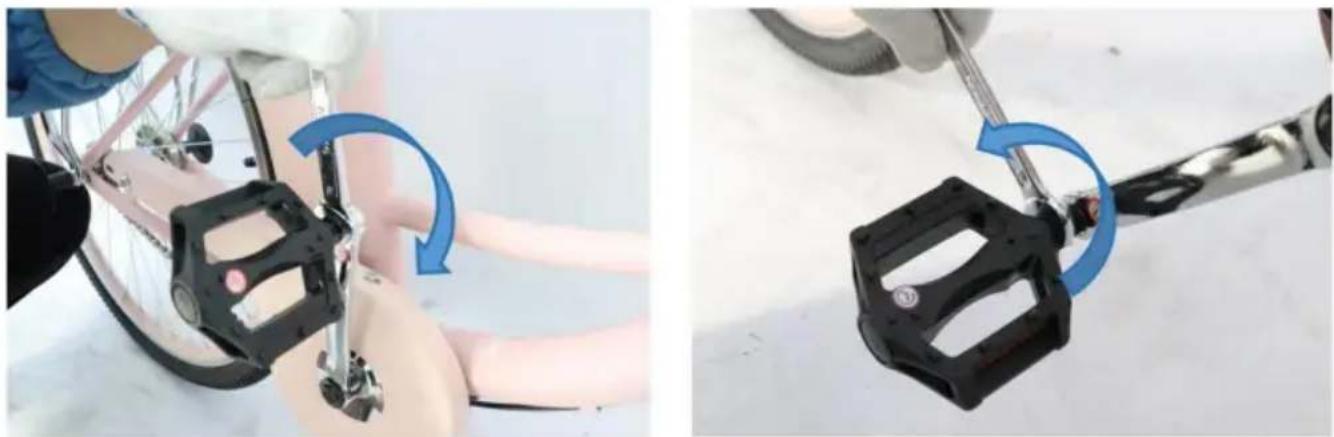

Gebruik de 13-15 mm sleutel (19) om de pedalen (4) aan de linker- en rechterkant te monteren.

L staat voor de linkerkant, R staat voor de rechterkant. Volg de overeenkomstige krukas om de pedalen met de sleutel vast te draaien.

(Let op: draai het rechterpedaal met de klok mee en het linkerpedaal tegen de klok in)

Let op: De twee pedalen zijn verschillend en mogen niet worden verwisseld. Het rechterpedaal is gemarkeerd met een R en het linkerpedaal met een L.

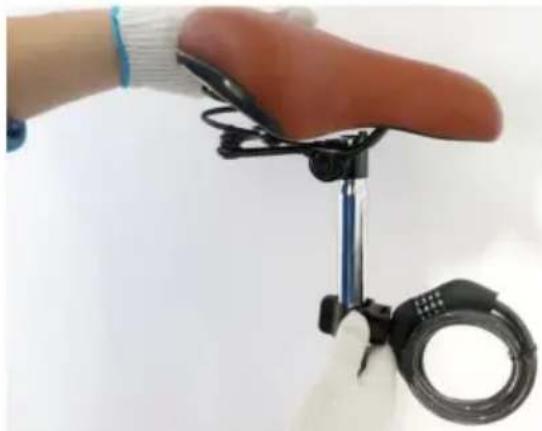

Stap 5: Kabelslot en zadelinstallatie

a. Wikkel de klem om de zadelpen.
b. Gebruik de schroevendraaier (20) om een kruiskopbout vast te draaien.

c. Maak de vergrendelingshendel op de zitbuis los.
d. Plaats de zadelpen in de zitbuis en stel deze af op de door u gewenste hoogte.
e. Draai aan de hendel om de zadelpen op zijn plaats te vergrendelen.

Let op: Het is raadzaam om op de stoel te gaan zitten nadat de snelspanhendel is vergrendeld, om te controleren of de stoel loszit of trilt.

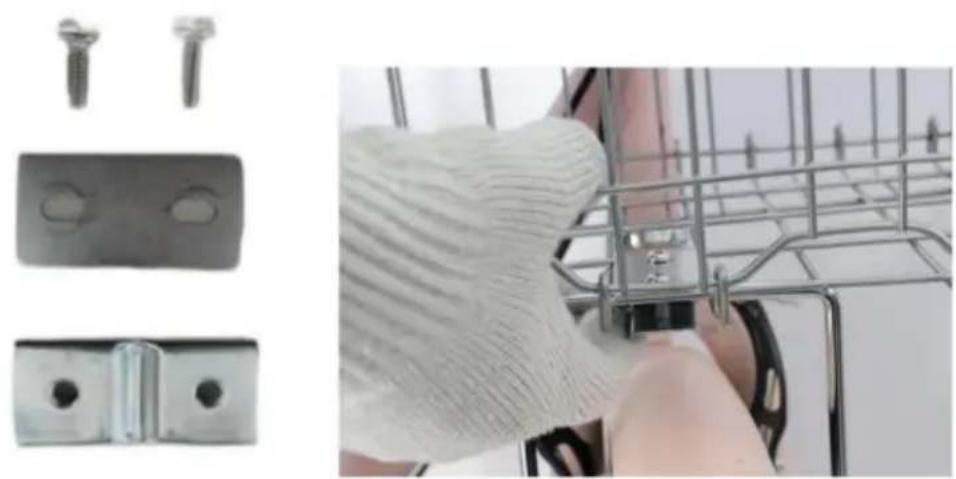

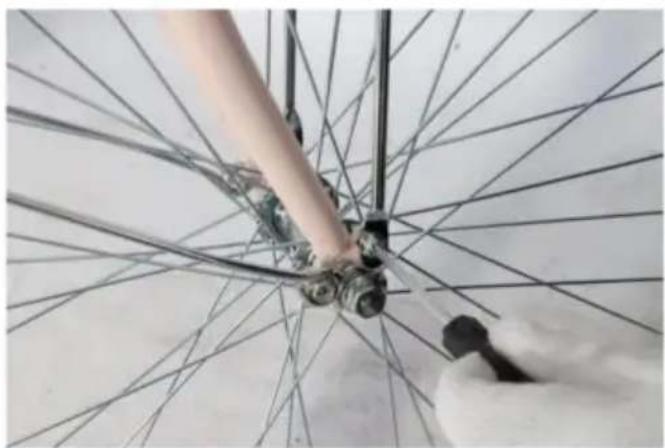

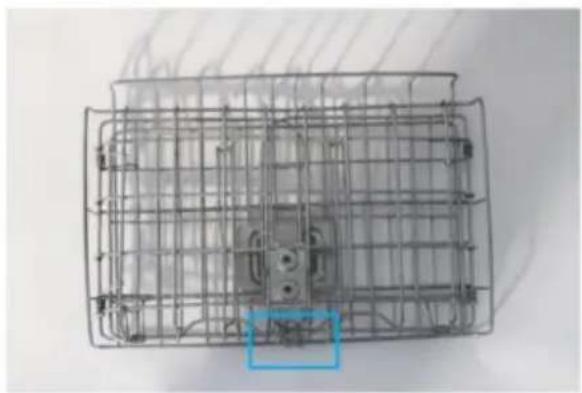

Stap 6: Installatie van de voormand

a. Monteer de voorste mandsteun (8) op de voorwielas met behulp van de sleuven en draai vast met behulp van een 8-10 mm lier (18).

b. Vouw de mand (10) uit en plaats deze vervolgens op de positie boven de voorste mandsteuur (8).

c. Installeer de voorste mand op de voorgemonteerde beugel met behulp van M5x16 Phillipsbouten (14A), overplaat (14B) en M5-moeren. (14C)

d. Controleer of de onderkant en het installatiebord goed op elkaar zijn uitgelijnd. e.

Verbind de twee M5×16 Phillips-bouten (14A). Draai deze bouten vast met de meegeleverde schroevendraaier (20).

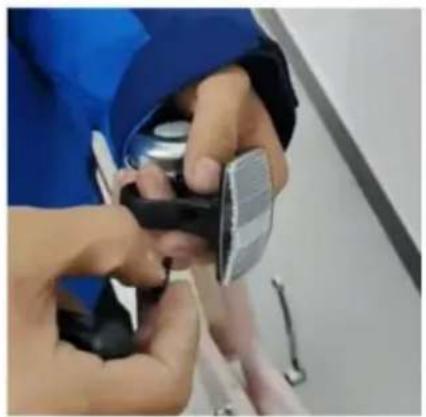

Stap 7: Montage van de voorreflector a. Draai

de bout los met de meegeleverde schroevendraaier (20). b.

Bevestig de reflector aan het stuur met behulp van de klem.

c. Plaats de kruiskopbout terug en draai deze vast om de reflector op zijn plaats te bevestigen.

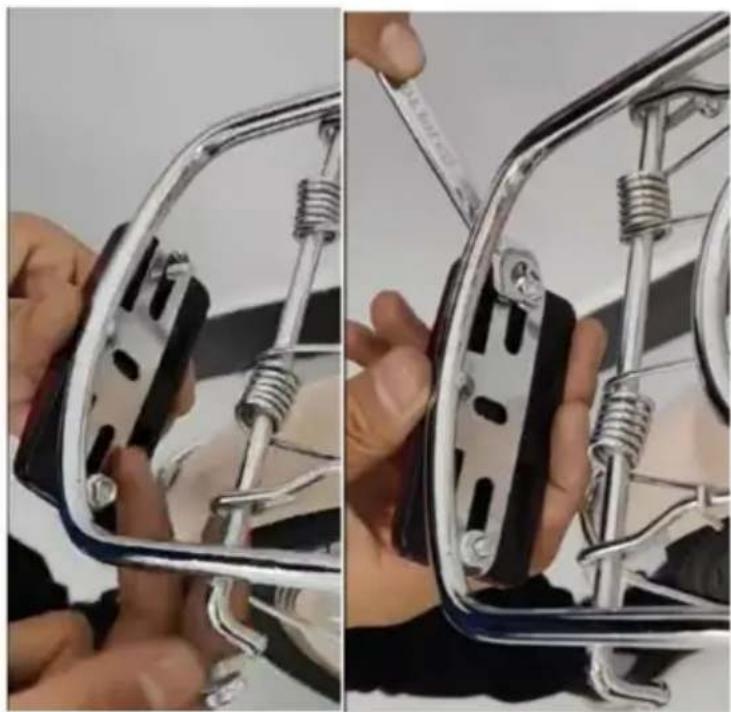

Stap 8: Installatie van de achterreflector Gebruik

een sleutel van 13×15 mm (19) om de bout vast te draaien.

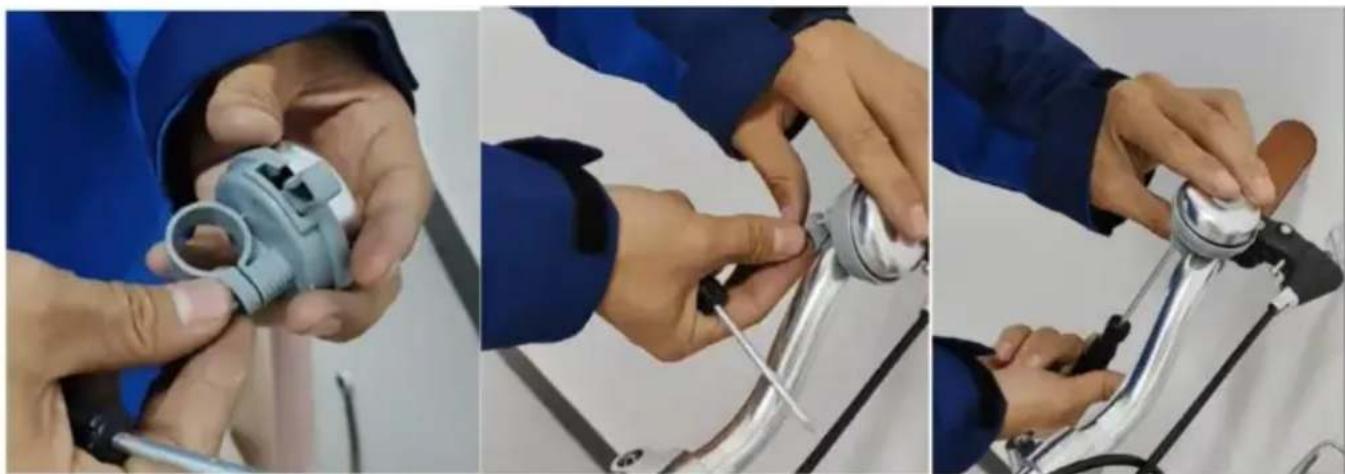

Stap 9: Belinstallatie a. Draai de bout

los met de meegeleverde schroevendraaier (20). b. Bevestig de bel (7)

op een handige positie op het stuur met behulp van de klem. c. Plaats de kruiskopbout terug en draai deze vast om de bel op zijn plaats te bevestigen.

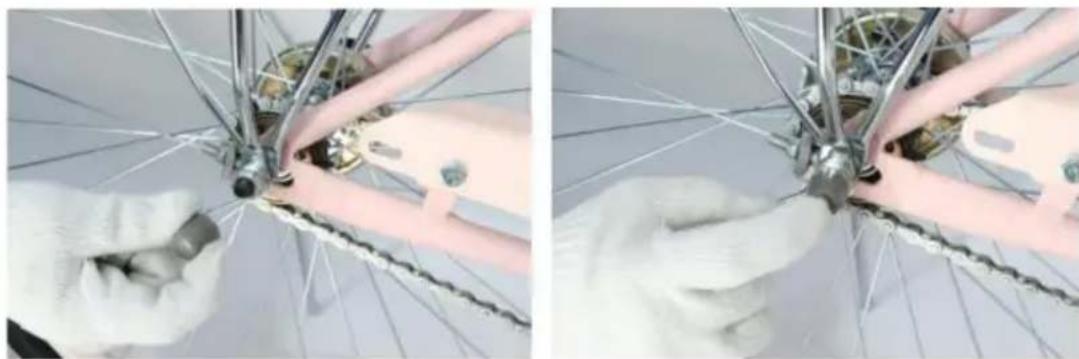

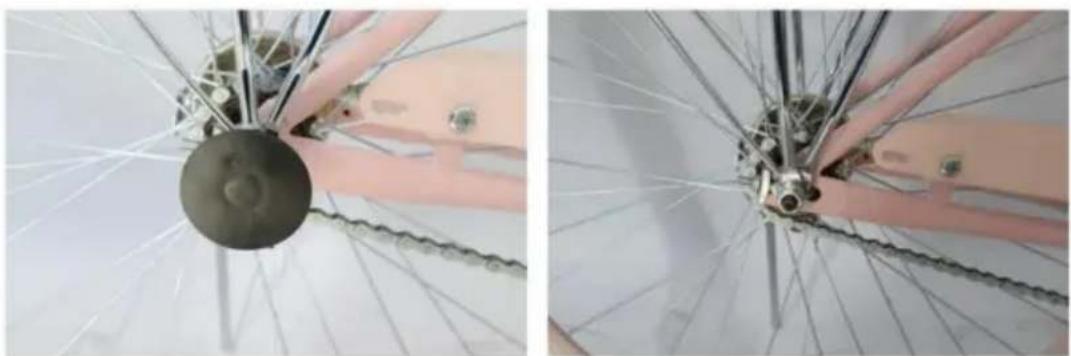

Stap 10: Installatie van wieldoppen

a. Verwijder de beschermkap van de zijkant van de achterwielas.

b. Duw een wieldop (15) op de moer van de as. (Installeer een wieldop op de voorwielnaaf aan de linkerkant op dezelfde manier. Herhaal deze stappen voor de wielnaven aan de rechterkant.)

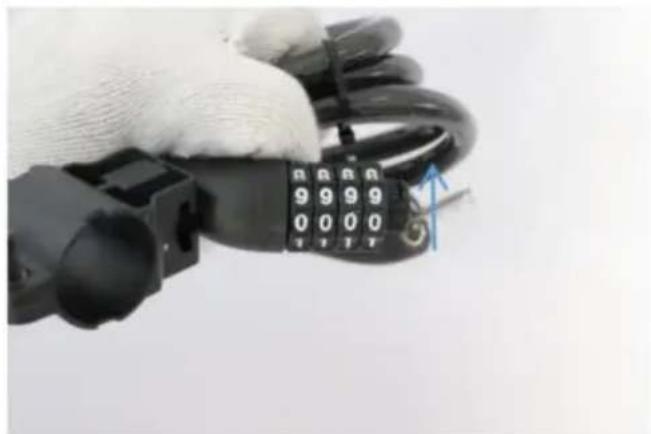

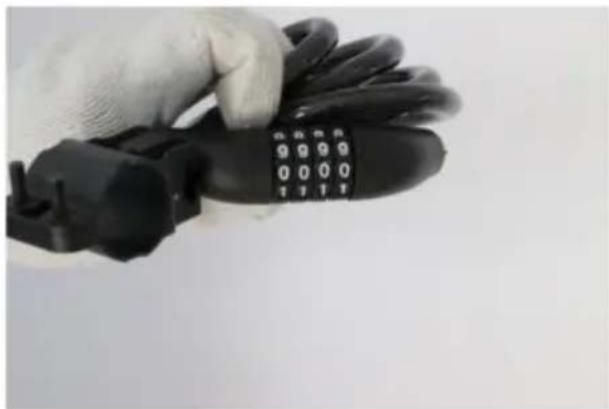

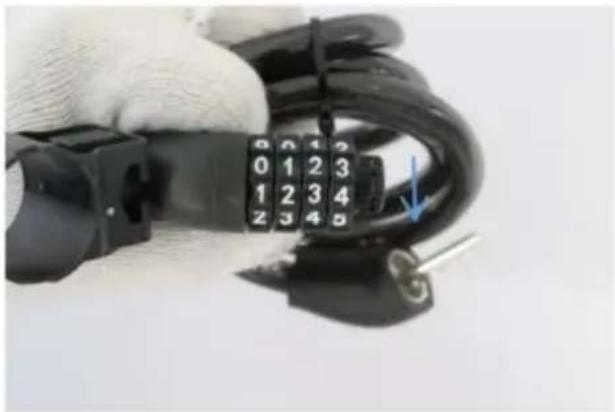

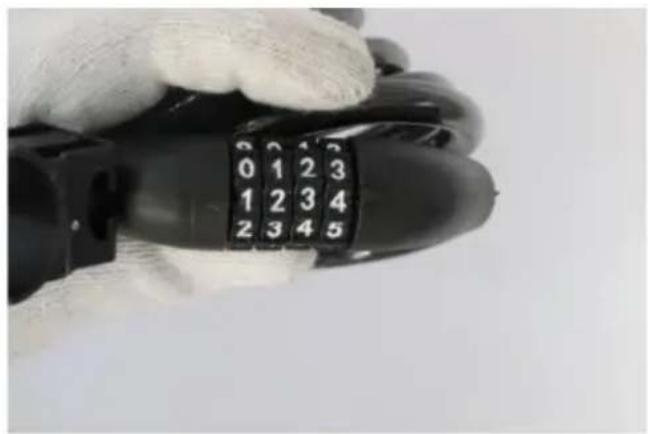

Stap 11: Het wachtwoord van het kabelslot opnieuw instellen

a. Kies het standaardwachtwoord (0000) en trek de kabel uit elkaar.

b. Draai het RESET-wiel volledig met de klok mee zoals afgebeeld.

c. Stel uw nieuwe wachtwoord in met behulp van de draaiknoppen.

Draai het RESET-wiel volledig tegen de klok in om uw wijziging te bevestigen.

d. Sluit de kabeldelen volledig opnieuw aan en haal de combinatie uit elkaar. Controleer of de kabel niet uit elkaar kan worden getrokken.

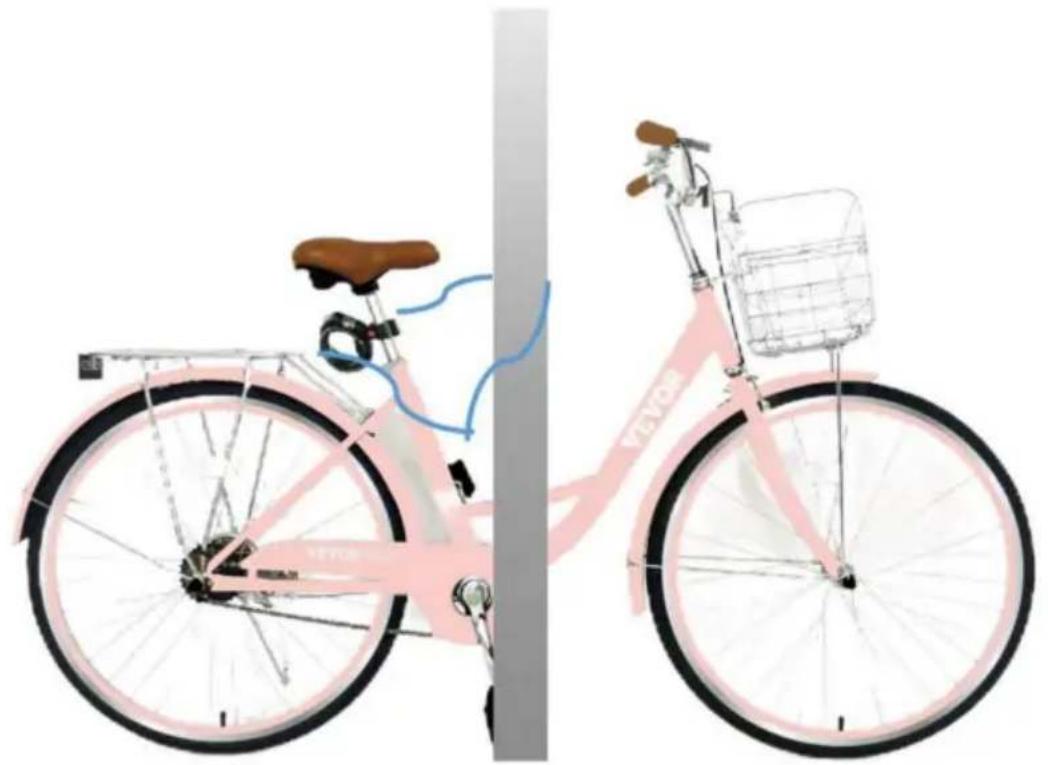

e. Trek de kabel vanaf de zadelpen en wikkel deze om een vast object, het achterwiel en de zitbuis.

Let op: Het zadel is niet permanent aan het fietsframe bevestigd en moet samen met het frame worden vastgezet.

AANPASSING

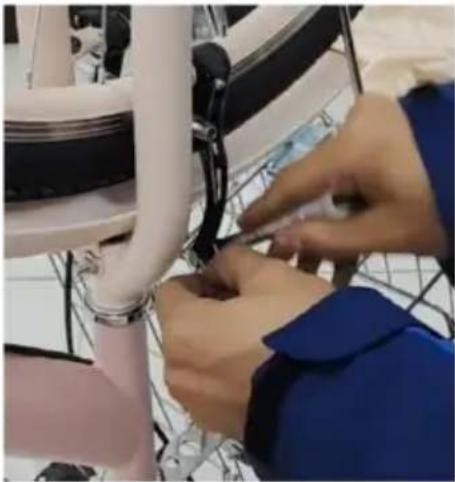

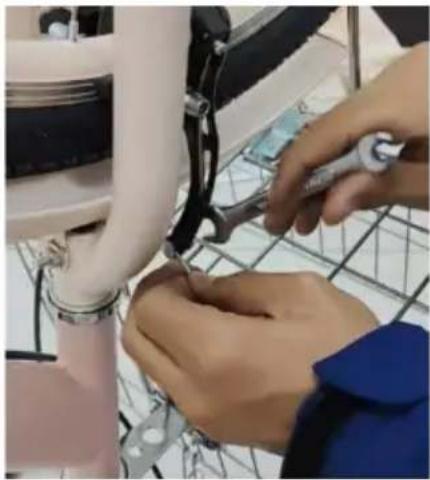

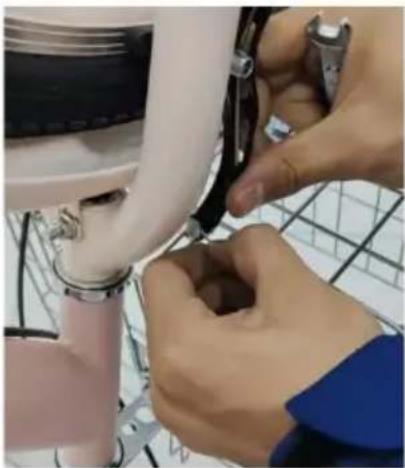

1. Spanningen van de remkabel

Gebruik een 13-15mm lier (19) om de bout op de V-rem los te draaien.	Als de rem los zit, trek dan de remkabel naar buiten, anders, als de rem strak zit, trek dan de remkabel naar buiten omhoog.	Vergeet niet de bout vast te draaien met een 13-15 mm moersleutel (19).

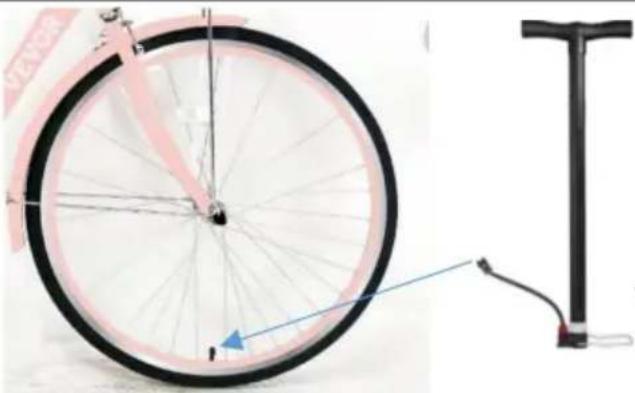

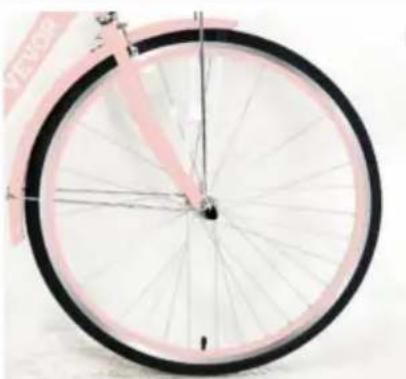

2. Een binnenband oppompen

Sluit uw handpomp aan op deze Schrader-ventielpoort.	Pomp de band op binnen de Drukbereik aangegeven op de buitenband.Wanneer u klaar bent, verwijdert u de pomp en plaatst u de ventieldop teru

Let

op: In de winter en de zomer wordt aanbevolen de band op te pompen tot 40 psi. Overschrijd de 40 PSI niet, anders explodeert het.

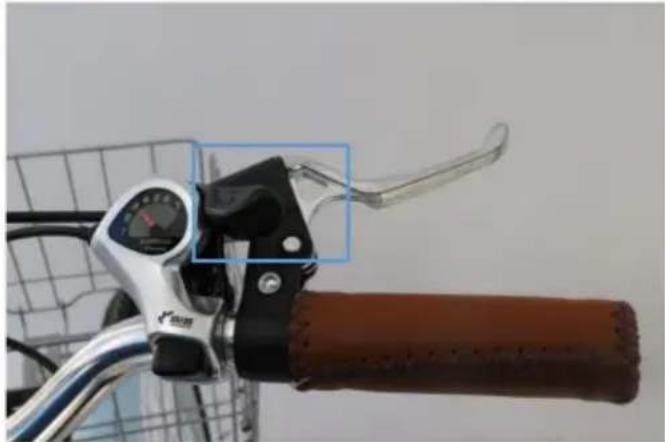

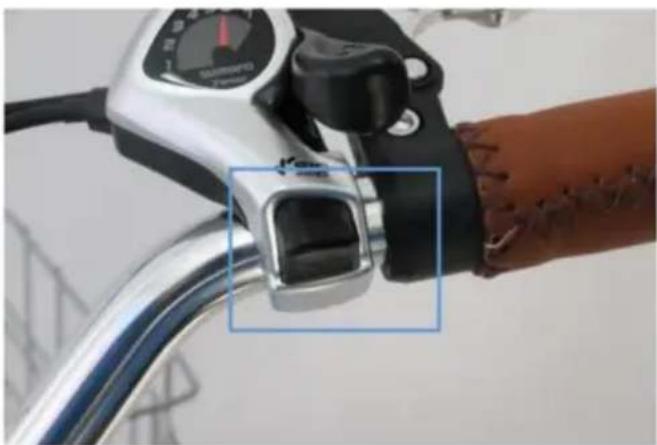

3. Afstelling van het versnellingssysteem.

Snelheid 1-7: Snelheid 1 is de hoogste snelheid. Snelheid 7 is de laagste snelheid. Als je sneller wilt gaan, duw je deze stang omhoog.

Als u langzamer wilt rijden, drukt u op de knop.

1. Controleer regelmatig op losheid: Controleer de onderdelen van de fiets na elk gebruik op losheid, stijfheid, slijtage of schade. Draai, smeer, repareer of vervang problematische onderdelen voor verder gebruik. Vervang alleen componenten van deze fiets en de bijbehorende accessoires door identieke onderdelen.

Als u uw fiets langere tijd niet zult gebruiken, berg alles dan op in een koele, droge plaats, uit de buurt van direct zonlicht en buiten bereik van kinderen. Vermijd het opbergen

elektronica in plastic zakken, waardoor er na verloop van tijd vocht kan ontstaan.

1. Afstellen van het losmaken van de rem: Door de afsteller met de klok mee te draaien met een sleutel, kunnen de remmen strakker worden, en tegen de klok in kunnen de remmen losser worden. Bij het afstellen is het raadzaam om beetje bij beetje af te stellen en de prestaties van de remmen te testen elke keer dat u afstelt, totdat u de meest geschikte vastheid vindt.
2. Kettingsmering: Voeg altijd smeermiddel toe na elke reiniging, afvegen of oplosmiddelreiniging van de ketting. (Het wordt afgeraden om organische oplosmiddelen te gebruiken om de ketting te reinigen) - Zorg ervoor dat uw ketting droog is voordat u het smeermiddel aanbrengt. - Laat de smeerolie in het kettinglager trekken en laat het indikken of drogen. Dit smeert de onderdelen van de ketting die gevoelig zijn voor slijtage.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
