GEBRUIKSAANWIJZING WPSR-XM008 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

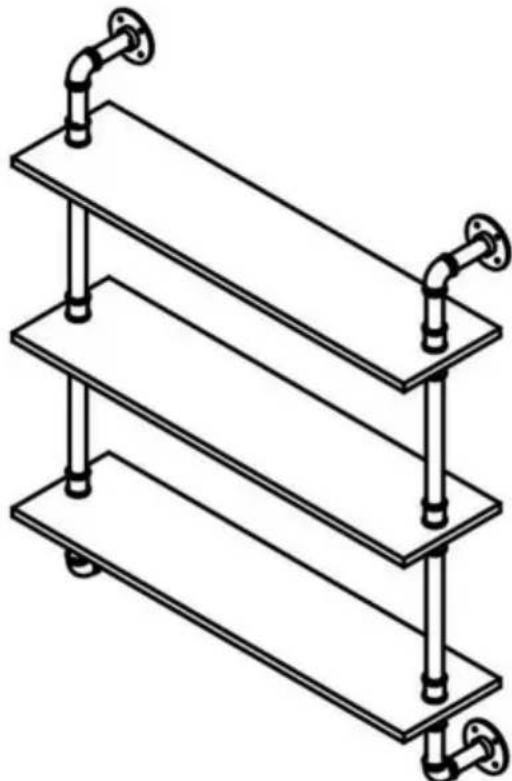

PIJPENPLANKEN

MODEL: WPSR-XM008/WPSR-XM009

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel

bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. • Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen laat kinderen spelen.

VOORZORGSMAATREGELEN VOOR INSTALLATIE

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.

2. Houd de verzamelplaats schoon en goed verlicht.

3. Mogelijkheden gelden alleen voor correct en volledig gemonteerd product.

4. Houd omstanders tijdens de montage uit de buurt.

5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.

6. Blijf uit de buurt van scherpe punten, messen en andere voorwerpen.

7. Voor aanvullende informatie over de hieronder genoemde onderdelen

pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en

scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

- Plaats niet te veel gewicht op de pijpenplanken, deze kunnen verbuigen of zelfs gelijk worden Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 50 kg te plaatsen

- De buizenplanken worden alleen op massieve muren geïnstalleerd, zoals massieve bakstenen muren en betonnen muren. Als de pijpplanken op houten wanden worden geïnstalleerd, kunnen de dikte van de houten wand moet minimaal 6 cm zijn.

LET OP: •

Let er bij het installeren van de pijpplanken op dat u de plaat in een horizontale sta houdt, zodat u de items beter kunt plaatsen. • Dit product is uitsluitend bedoeld voor installatie binnenshuis.

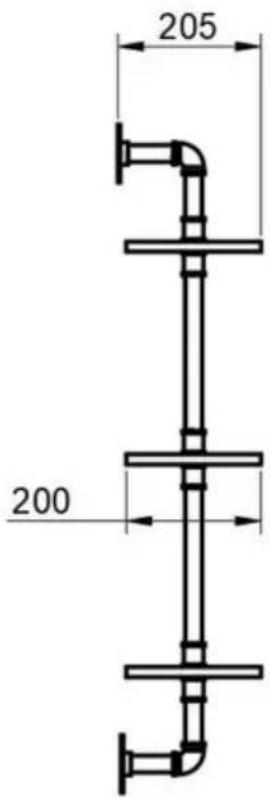

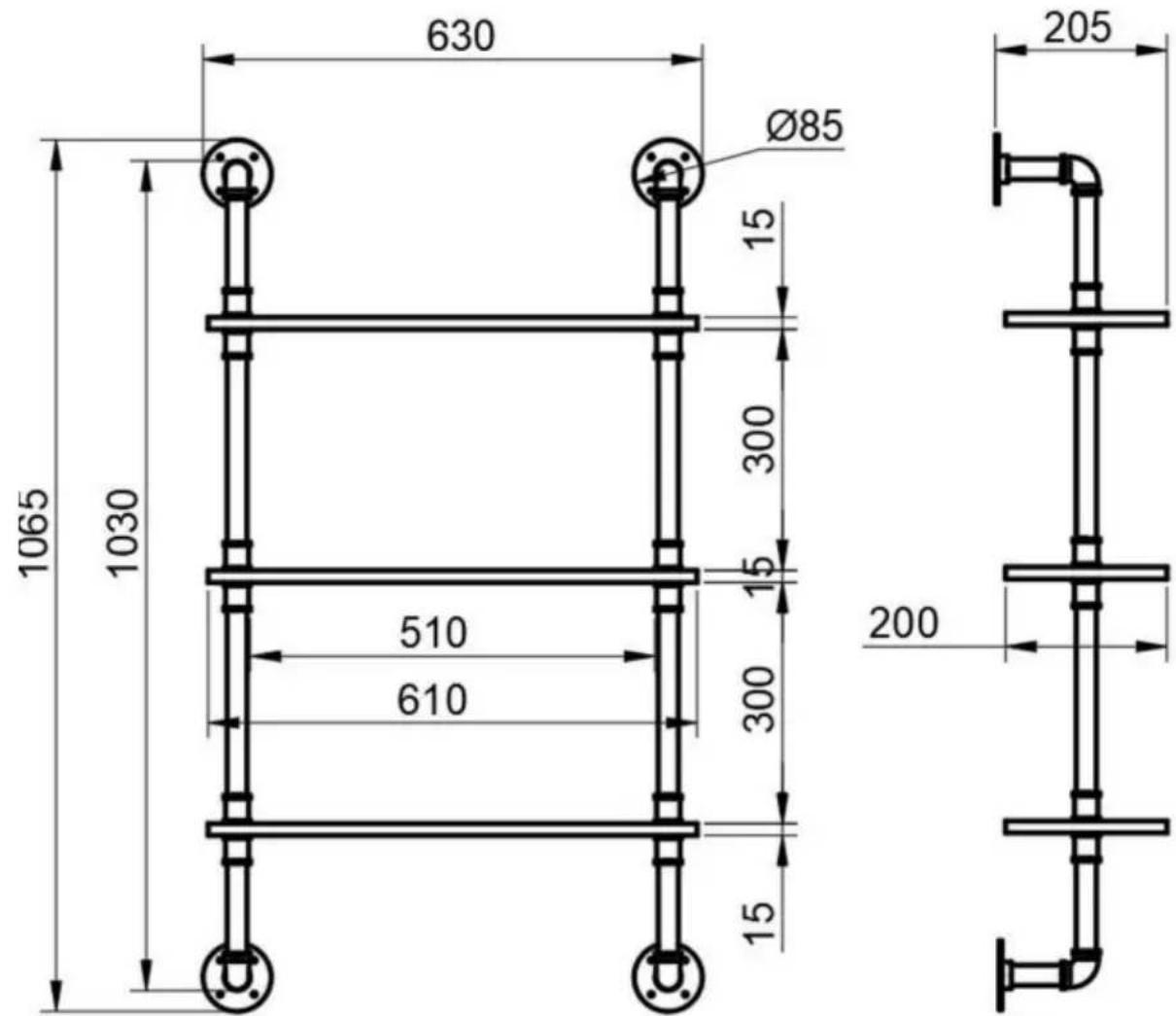

SPECIFICATIE

MODEL: WPSR-XM008

630 Ø85 15 300 1065 1030 510 610 300 15 205 200

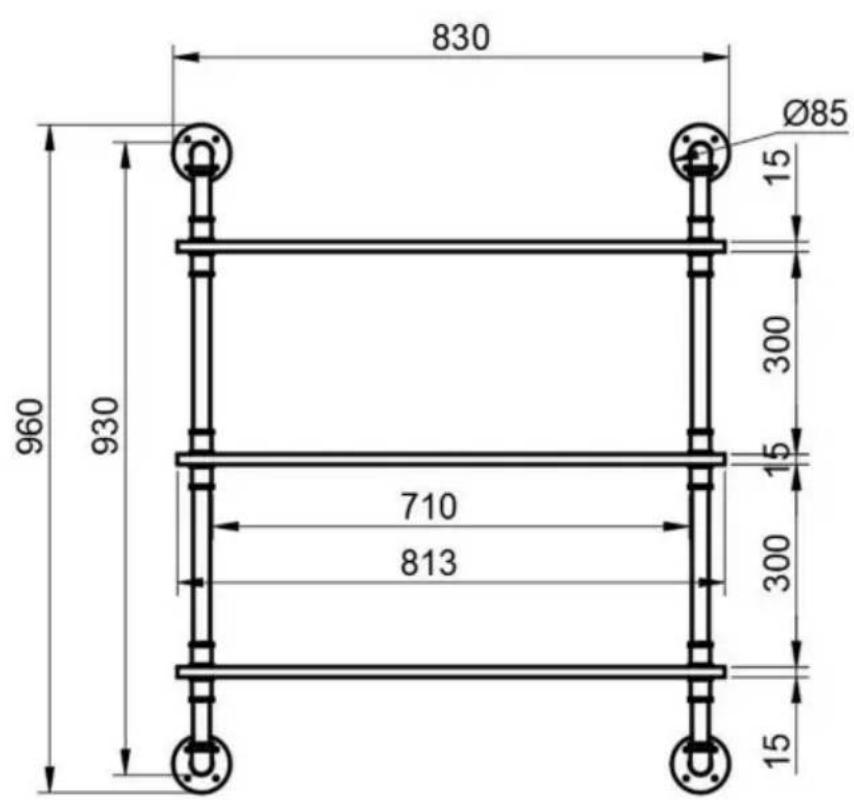

MODEL: WPSR-XM009

830 Ø85 15 960 930 710 813 300 15 300 15

205 200

Opmerking: De getaleenheid in de afbeelding is mm.

Onderdelen lijst

Markeer	naam	Afbeelding	AANTAL	Specificaties
				WPSR-XM008	WPSR-XM009
A	Twee richtingen aansluiting		12	/
B	elleboog aansluiting		4	/
C	Montage flens		4	/
D			3	/Bord	/
EN	Pijp		6 L=38mm L=38mm
F	Pijp		4 L=87mm L=87mm
G	Pijp		4 L=135mm L=87mm
H	Pijp		4 L=254mm L=254mm

Accessoires installeren

Markering	Naam	Specificaties	Afbeelding	AANTAL
R	Schroef	M5*40mm		16
S	Kunststof uitzetting buis	D=8mm		16

PIJPENPLANKEN MONTEREN

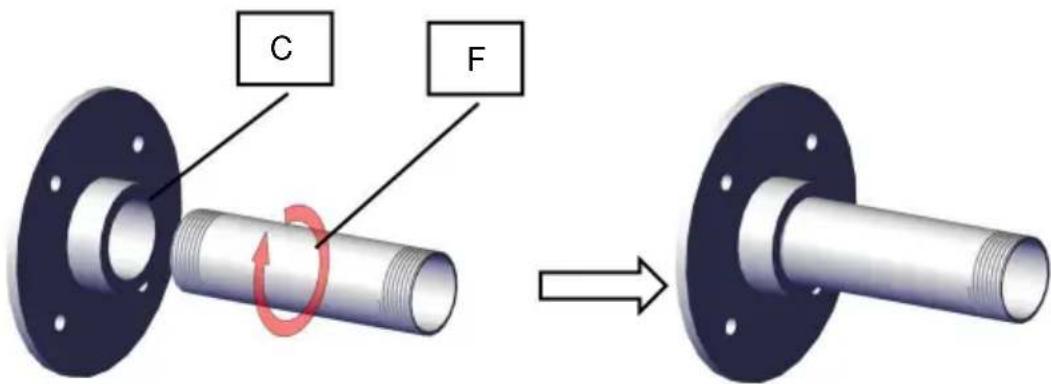

STAP 1. Schroef de montageflens C samen met de ronde buis F. In totaal 4 groepen.

C F

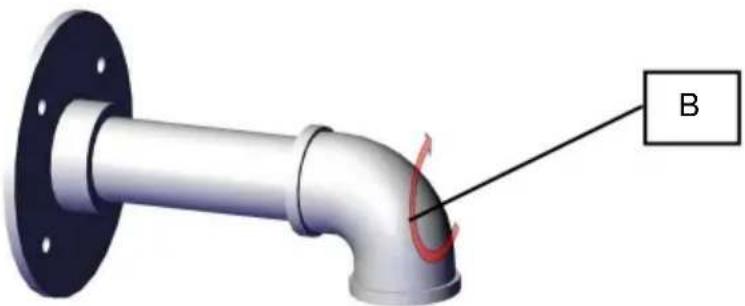

STAP 2. Draai de elleboogconnector B vast in het vorige onderdeel. 2 groepen in totaal.

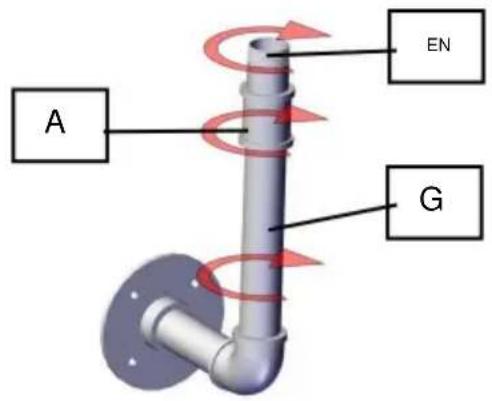

STAP3.Installeer leiding G Tweewegconnector A en pijp E.

A EN G

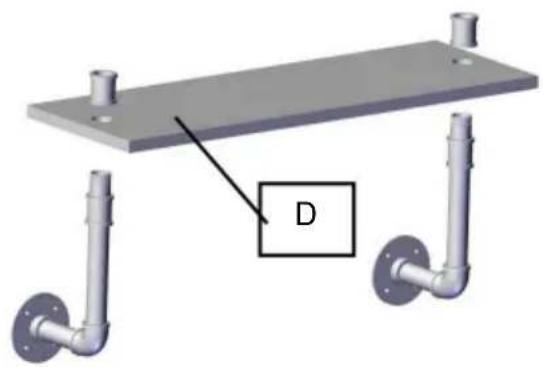

STAP4.Plaats plank D en zet vast met A.

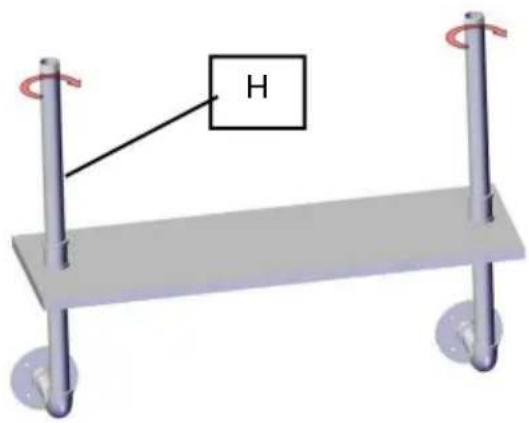

STAP5.Installeer leiding H.

H

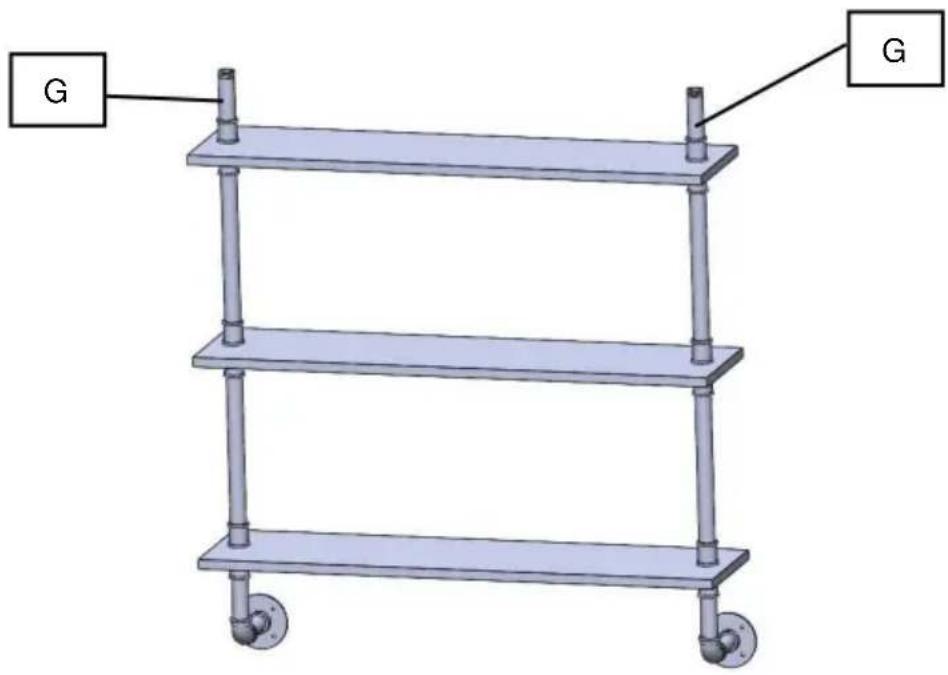

STAP6.Herhaal stap 4 en schroef vervolgens buis G vast.

G G

STAP7.Installeer de elleboogconnector B.

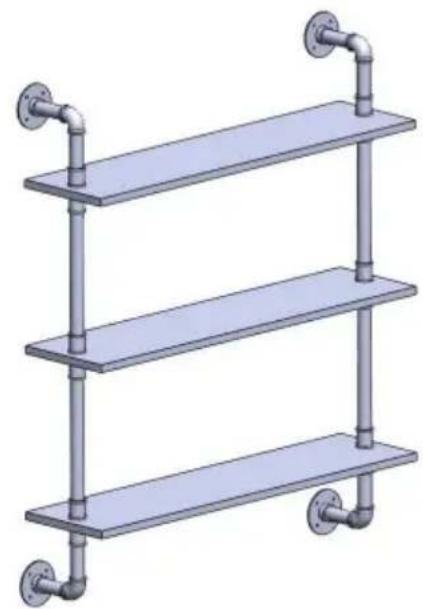

STAP 8. Installeer het onderdeel van stap1.

Opmerking: Er wordt ten minste één assistent aanbevolen.

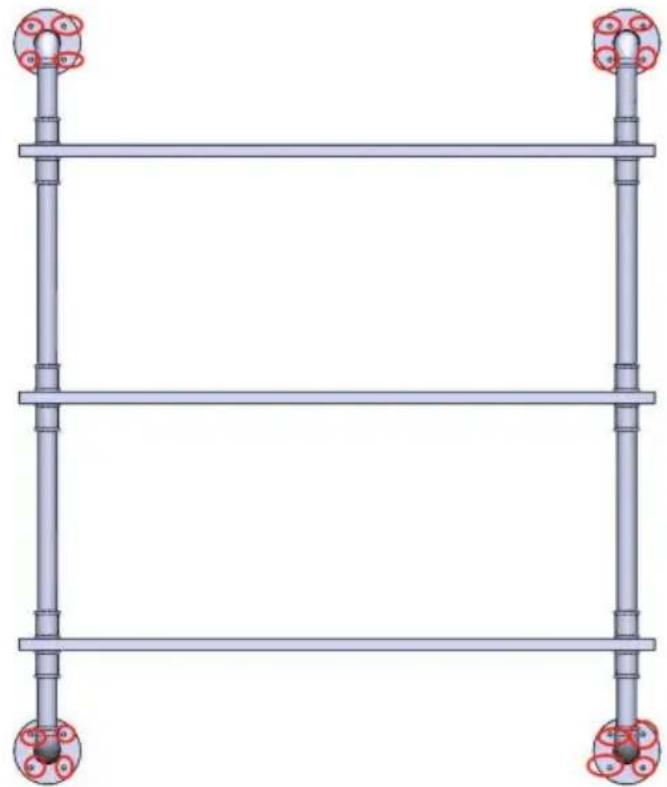

STAP1:Plaats de pijpplanken tegen de muur en bepaal de hoogte waarop u ze wilt installeren. Gebruik een waterpas om er zeker van te zijn dat de planken waterpas liggen en markeer vervolgens de locatiegaten op de montageflens.

Opmerking: De vaste punten van de flens moeten over beide zijden van de buis verdeeld zijn voor een betere werking bij het vastdraaien van de schroef.

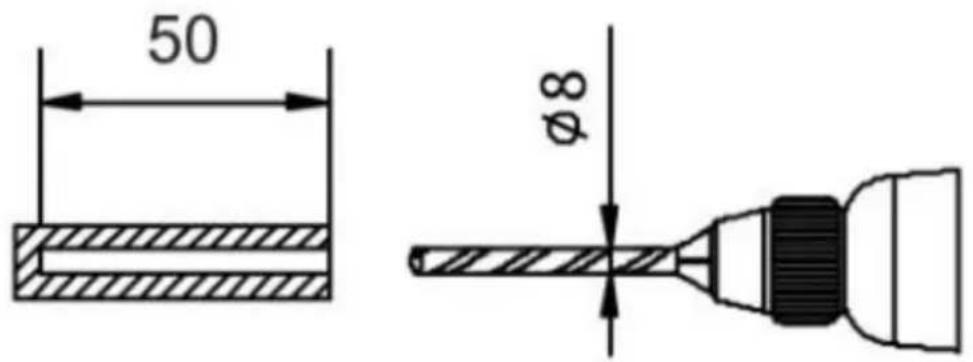

STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone boor.)

50 Ø8

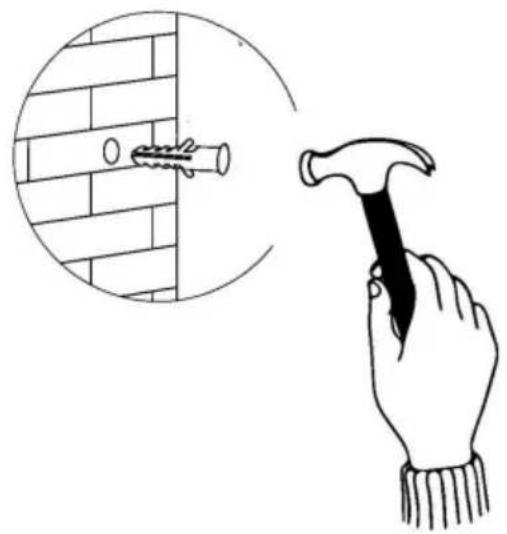

STAP3: Steek de plastic expansiebuis in elk gat.

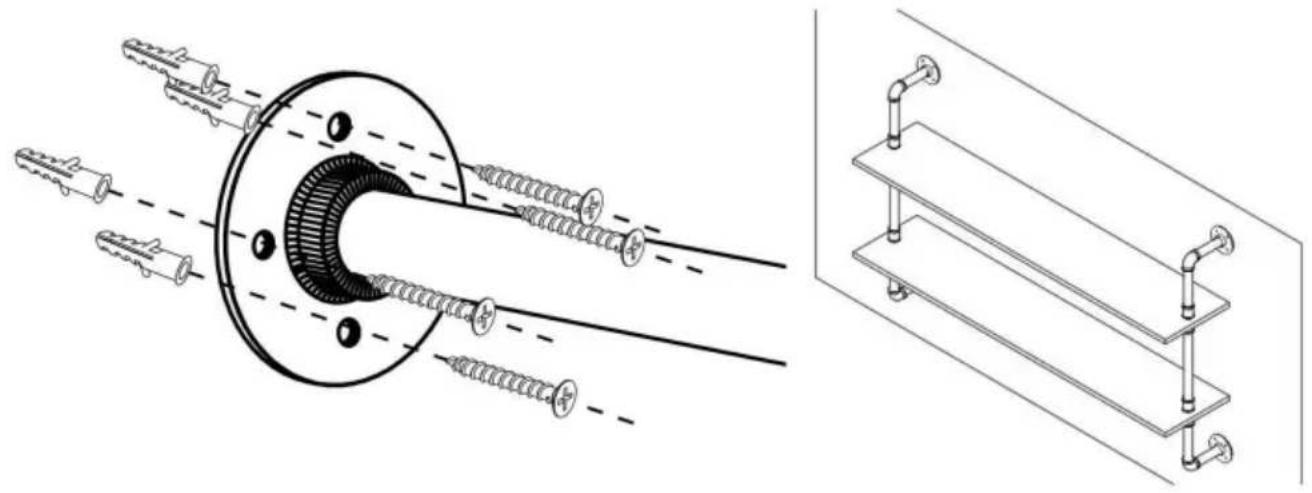

STAP4: Bevestig voor elk montagegat de pijpplanken met zelftappende schroeven.
