INSTRUKCJA OBSŁUGI WPSR-XM008 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

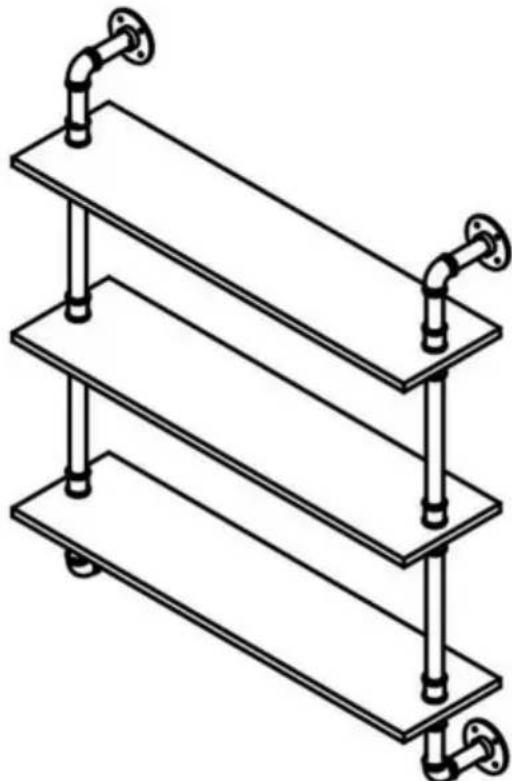

PÓŁKI NA RURKI

MODEL: WPSR-XM008/WPSR-XM009

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PÓŁKI NA RURKI

MODEL: WPSR-XM008/WPSR-XM009

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję

obstugi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia. • Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób pozwolić dzieciom bawić się.

ŚRODKI OSTROŻNOŚCI PRZY USTAWIENIU

1. Montaż wyłącznie według niniejszej instrukcji. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
3. Możliwości dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.

5. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub leków.

6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

7. Dodatkowe informacje dotyczące części wymienionych poniżej

stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i

oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka zasięgu dzieci.

ZACHOWAJ TE INSTRUKCJE

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

• Nie umieszczaj zbyt dużego ciężaru na półkach z rurami, gdyż mogą się one wygiąć lub nawet wygiąć złamać deskę, zalecamy umieszczenie ciężaru nie większego niż 50 funtów
• Półki rurowe montuje się wyłącznie na ścianach pełnych, np. ścianach z cegły pełnej i betonowe ściany. Jeśli półki rurowe są instalowane na ścianach drewnianych, grubość drewnianej ściany powinna wynosić co najmniej 6 cm.

UWAGA: •

Podczas instalowania półek rurowych należy zwrócić uwagę, aby utrzymać deskę w pozycji poziomej, aby zapewnić lepsze umieszczanie przedmiotów. • Ten produkt jest przeznaczony wyłącznie do montażu w pomieszczeniach zamkniętych.

SPECYFIKACJA

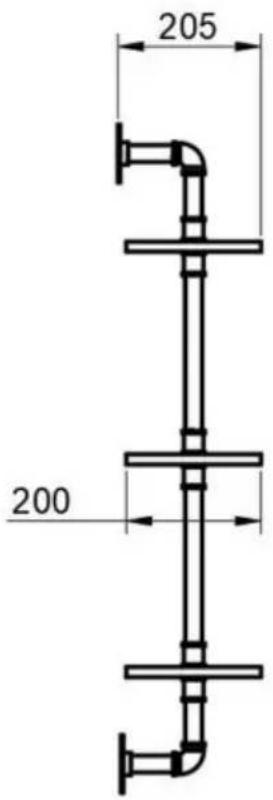

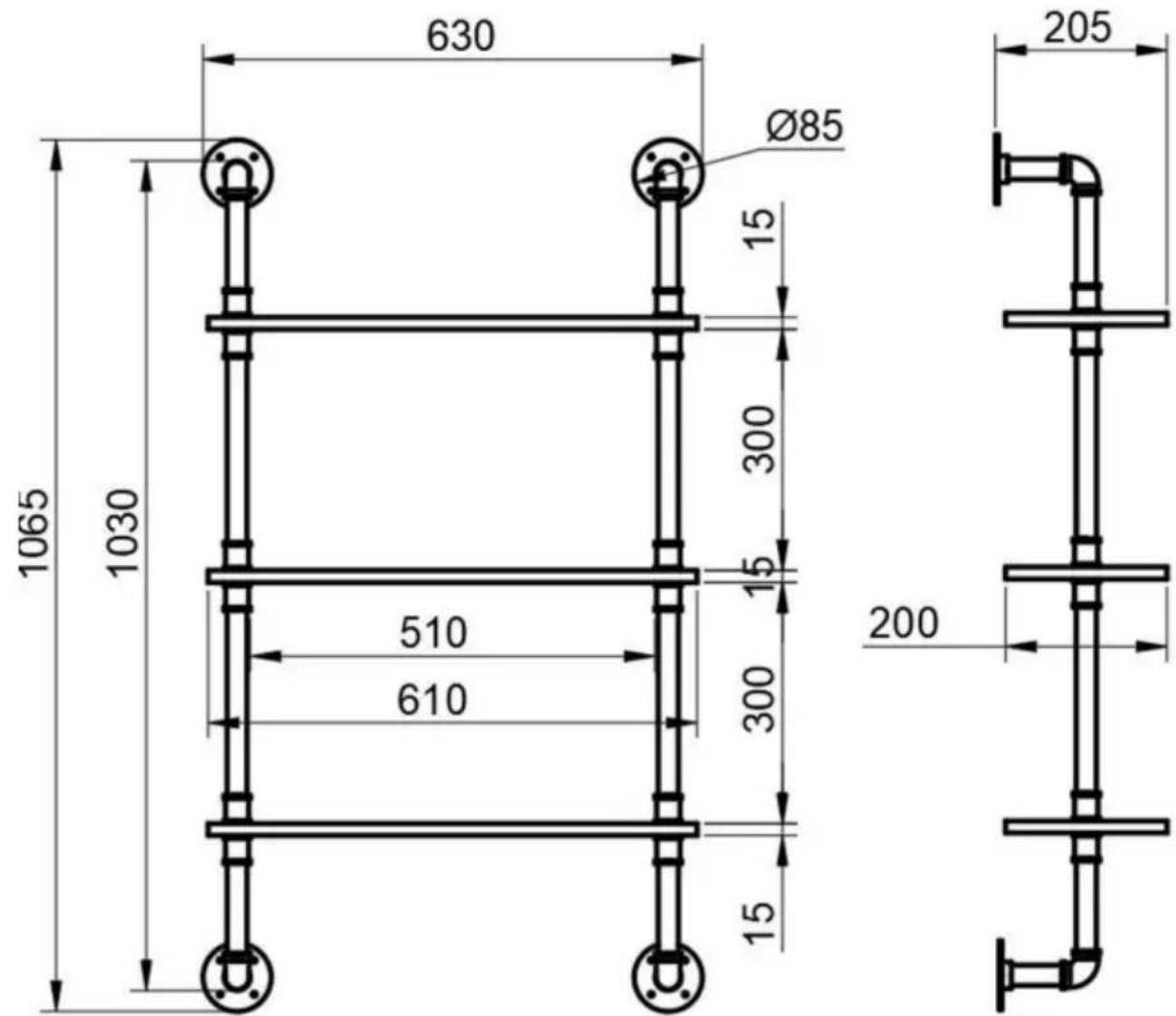

MODEL: WPSR-XM008

630 Ø85 15 300 1065 1030 510 610 300 15 205 200

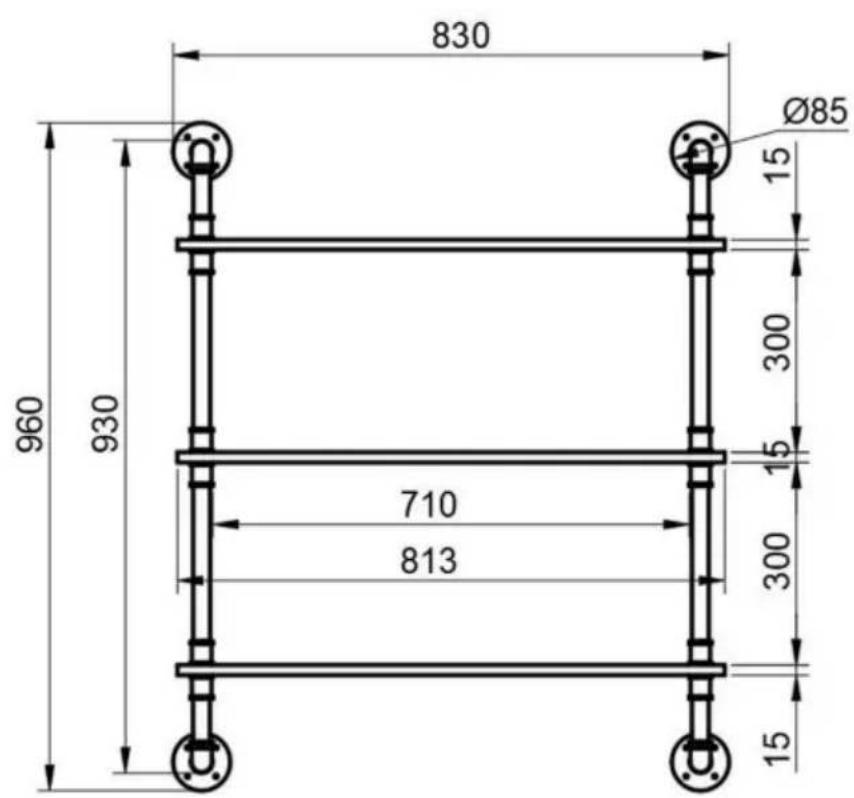

MODEL: WPSR-XM009

830 Ø85 15 960 930 300 710 15 813 300 15

205 200

Uwaga: Jednostką liczbową na rysunku jest mm.

Lista części

Marka	Imię	Zdjęcie	ILOŚĆ	Dane techniczne
				WPSR-XM008	WPSR-XM009
A	Dwukierunkowe złącze		12	/
B	łokieć złącze		4	/
C	Montowanie kołnierz		4	/
D	Tablica		3	/	/
I	Rura		6 dt.=38mm dt.=38mm
F	Rura		4 Dt.=87mm Dt.=87mm
G	Rura		4 dt.=135mm dt.=87mm
H	Rura		4 Dt.=254mm Dt.=254mm

Zainstaluj akcesoria

Ocena	Nazwa	Dane techniczne	Zdjęcie	ILOŚĆ
R	Śruba	M5*40mm		16
S	Ekspansja plastyczna rura	D=8mm		16

MONTAŻ PÓŁEK NA RURKI

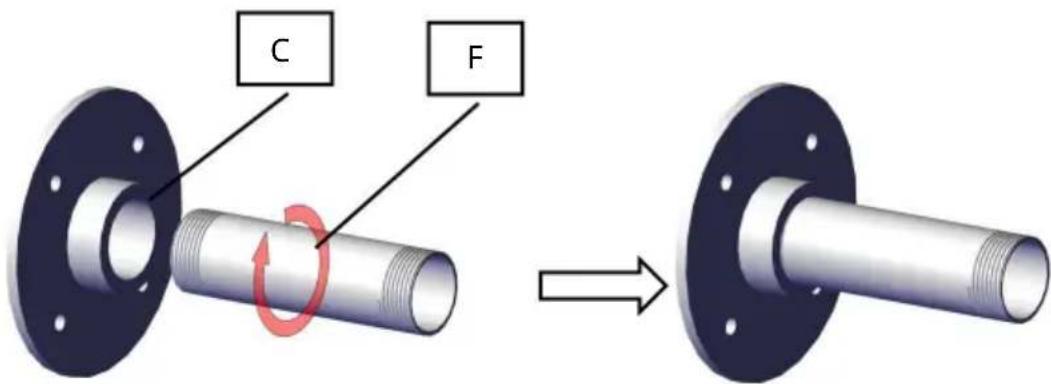

KROK 1. Skręcić kołnierz montażowy C z rurą okrągłą F. Łącznie 4 grupy.

C F

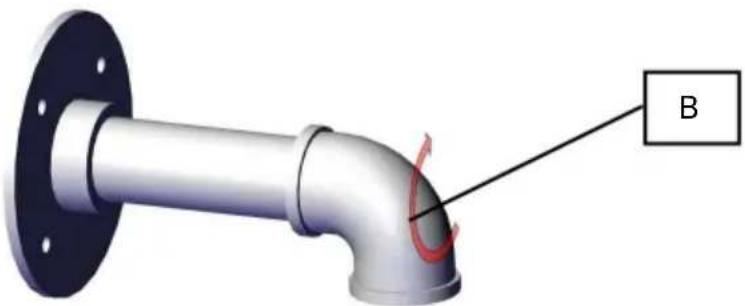

KROK 2. Dokręć złącze kolankowe B do poprzedniego elementu. 2 grupy łącznie.

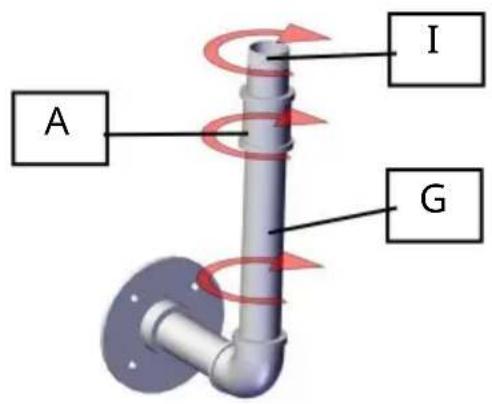

KROK 3. Zamontuj rurę GZłącze dwukierunkowe A i rura E.

A I G

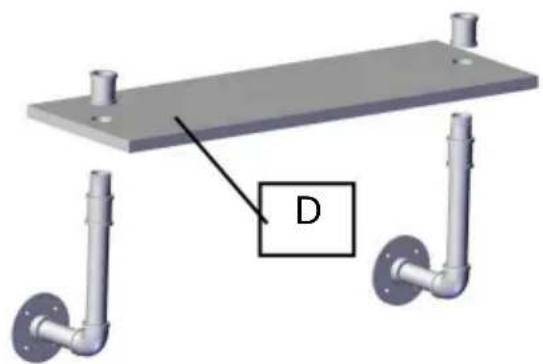

KROK 4. Włóż deskę D i zabezpiecz A.

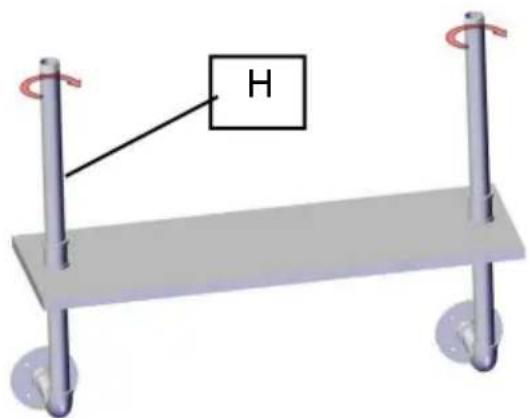

KROK 5. Zamontuj rurę H.

H

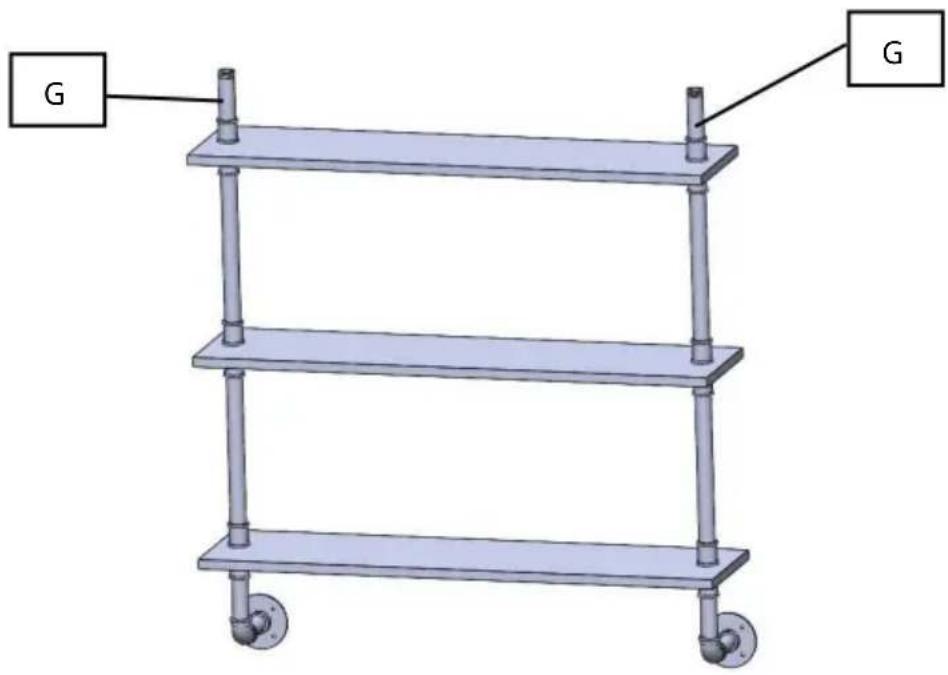

KROK 6. Powtórz krok 4, a następnie przykręć rurę G.

G G

KROK 7. Zamontuj łącznik kolankowy B.

Uwaga: zaleca się obecność co najmniej jednego asystenta.

KROK 1: Przyłoż półki rurowe do ściany i określ wysokość, na której chcesz je zainstalować. Użyj poziomicy, aby upewnić się, że deski są wypoziomowane, a następnie zaznacz otwory lokalizacyjne na kołnierzu montażowym.

Prawidłowy FAŁSZ

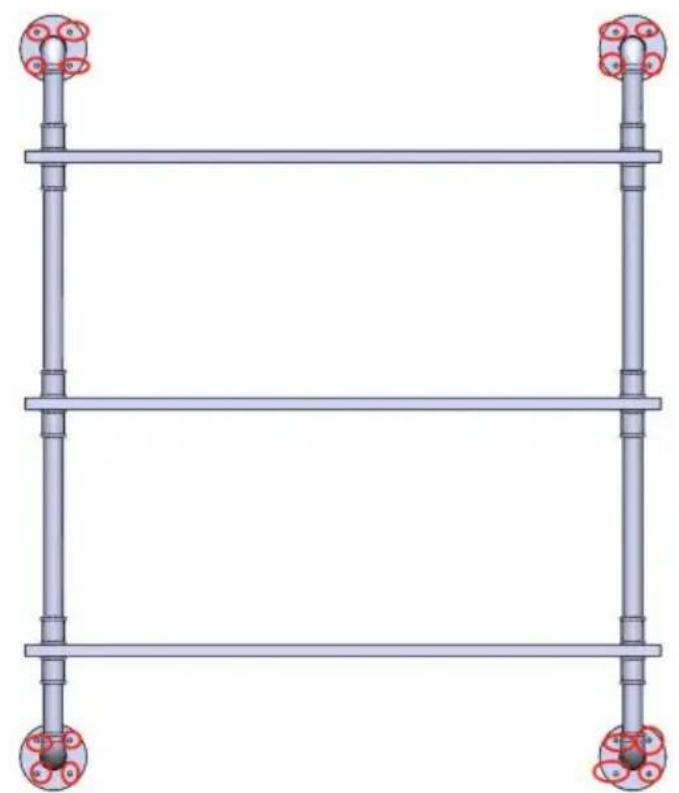

Uwaga: Stale punkty kołnierza powinny być rozmieszczone po obu stronach rury, aby zapewnić lepsze działanie podczas dokręcania śruby.

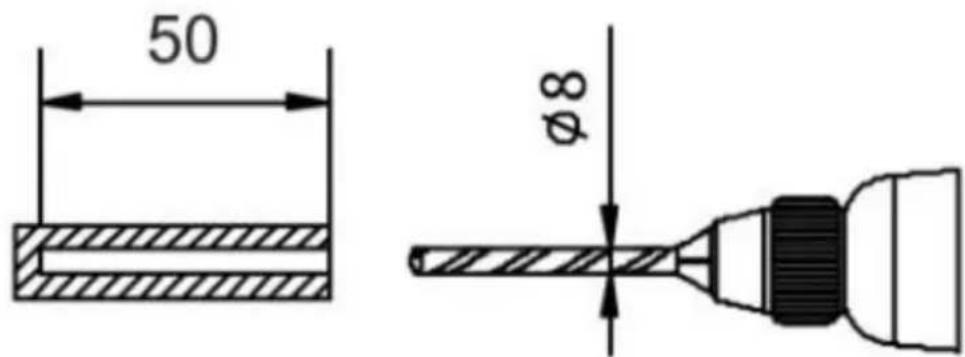

KROK 2: Wywierć otwory w betonowej ścianie za pomocą wiertła udarowego. Rozmiar otworów pokazano poniżej. (W przypadku montażu na drewnianej ścianie wywierć otwory zwykłym wiertłem.)

50 φ8

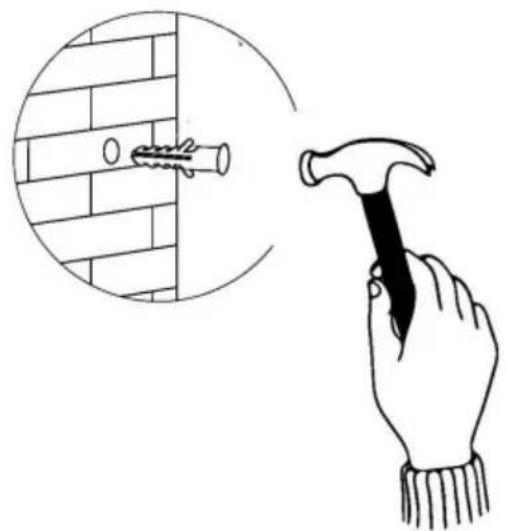

KROK 3: Włóż plastikową rurkę rozprężną do każdego otworu.

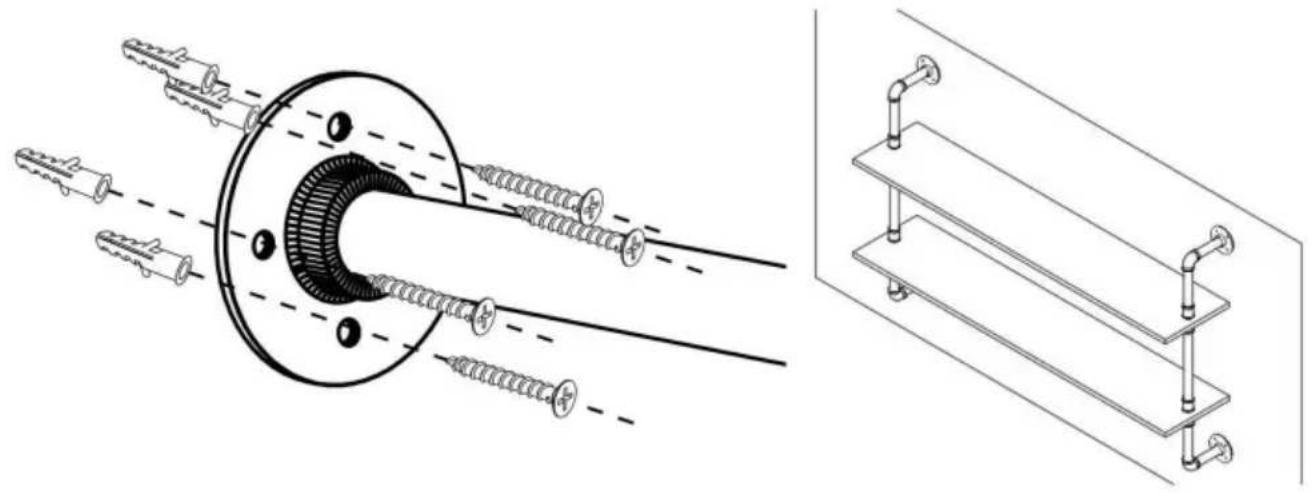

KROK 4: Dla każdego otworu montażowego zabezpiecz półki rurowe za pomocą wkrętów samogwintujących.
