MANUALE UTENTE WPSR-XM008 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAFFALI PER TUBI

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

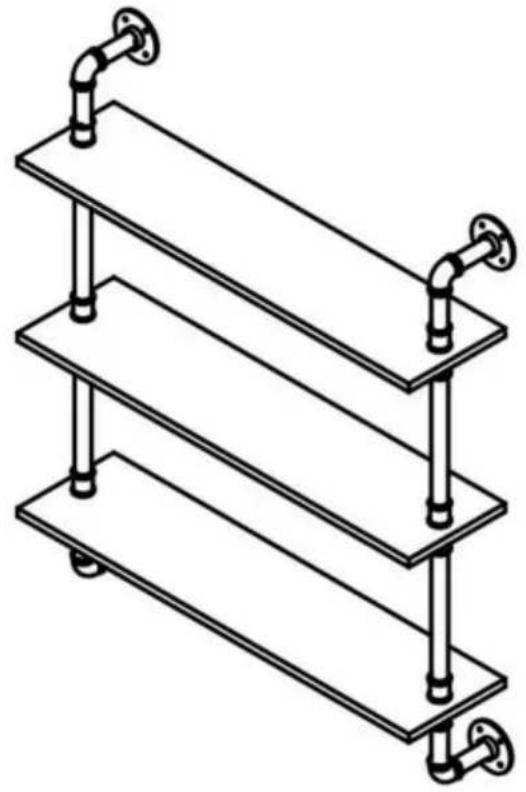

SCAFFALI PER TUBI

MODELLO: WPSR-XM008/WPSR-XM009

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore. • Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

PRECAUZIONI PER L'INSTALLAZIONE

1. Montare solo seguendo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le funzionalità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.

5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.

6. Tenere lontano da punti taglienti, lame e altri oggetti.

7. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

• Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi rompere la tavola, si consiglia di posizionare un peso non superiore a 50 libbre
• I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il lo spessore della parete in legno deve essere di almeno 6 cm.

ATTENZIONE:

- Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in posizione orizzontale, in modo da avere una migliore esperienza nel posizionare gli oggetti. - Questo prodotto è destinato esclusivamente all'installazione interna.

SPECIFICA

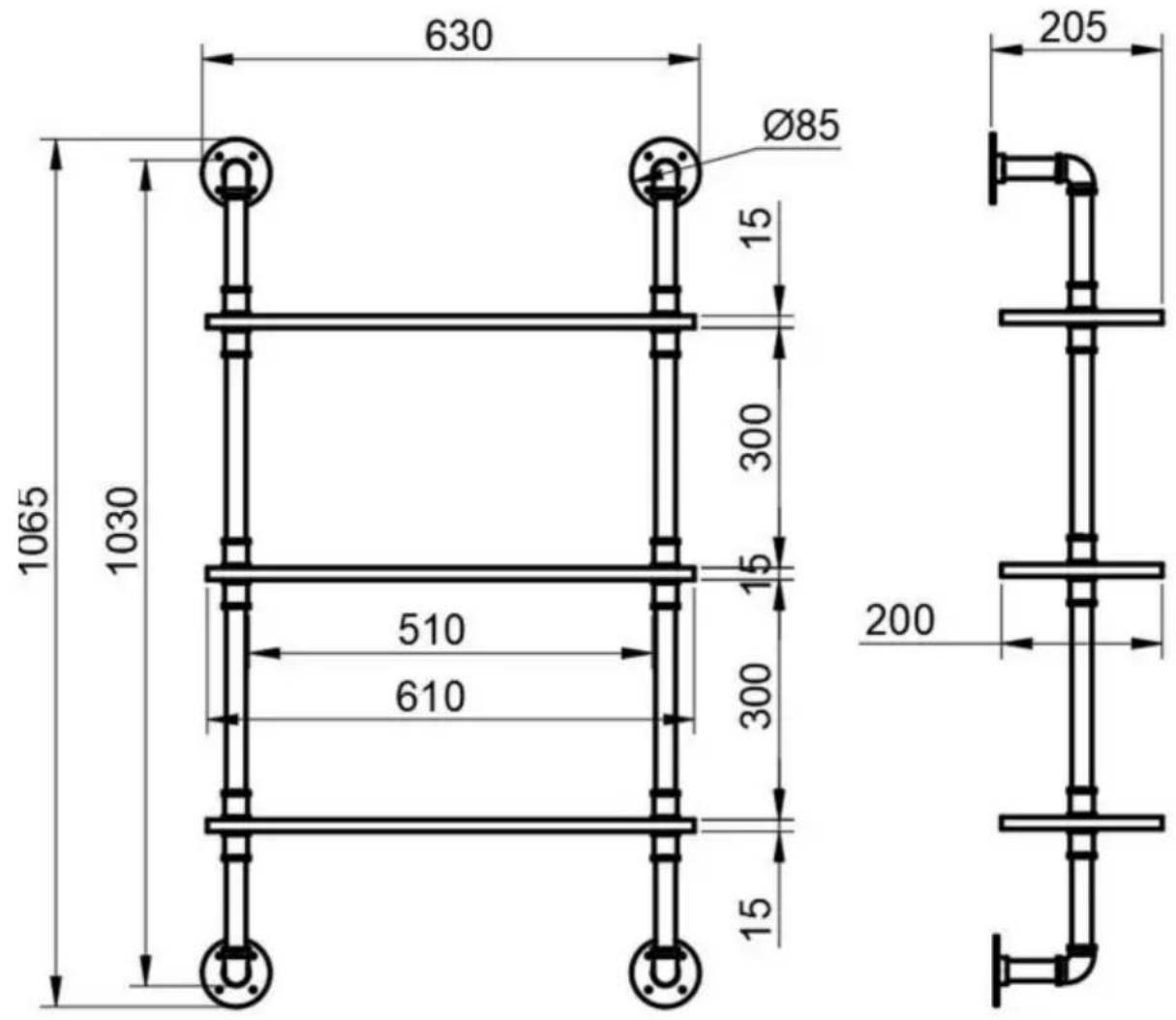

MODELLO: WPSR-XM008

630 Ø85 15 300 1065 1030 510 610 300 15 205 200

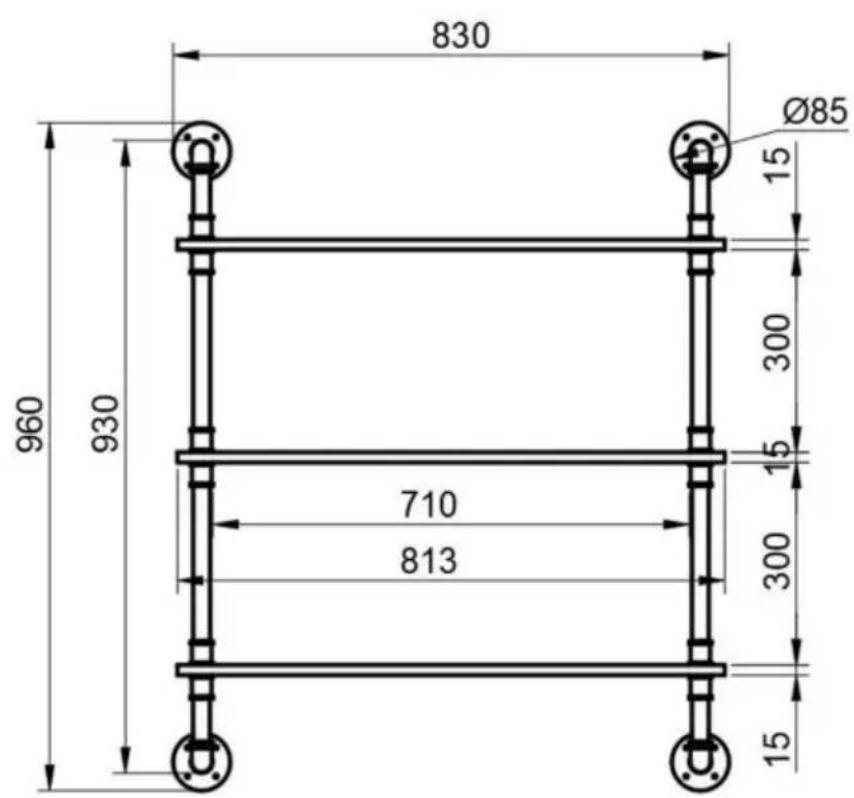

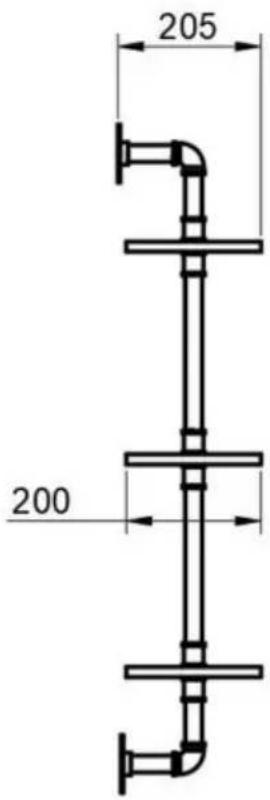

MODELLO: WPSR-XM009

830 Ø85 15 960 930 300 710 15 813 300 15

205 200

Nota: l'unità numerica nella figura è mm.

Elenco delle parti

Segna	nome	Immagine	QUANTITÀ	Specifiche
				WPSR-XM008	WPSR-XM009
UN	A due vie connettore		12	/
B	gomito connettore		4	/
C	Montaggio flangia		4	/
D			3	/Asse	/
E	Tubo		6 L=38mm L=38mm
F	Tubo		4 L=87mm L=87mm
G	Tubo		4 L=135mm L=87mm
H	Tubo		4 L=254mm L=254mm

Installare gli accessori

Segno	Nome	Specifiche	Immagine	QUANTITÀ
R	Vite	M5*40mm		16
S	Espansione plastica tubo	D=8 mm		16

MONTAGGIO SCAFFALI TUBO

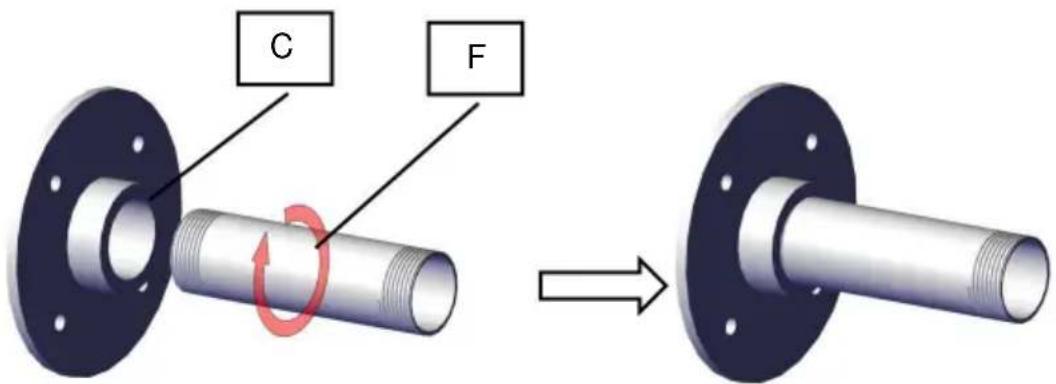

STEP1.Avvitare la flangia di montaggio C insieme al tubo tondo F. 4 gruppi in totale.

C F

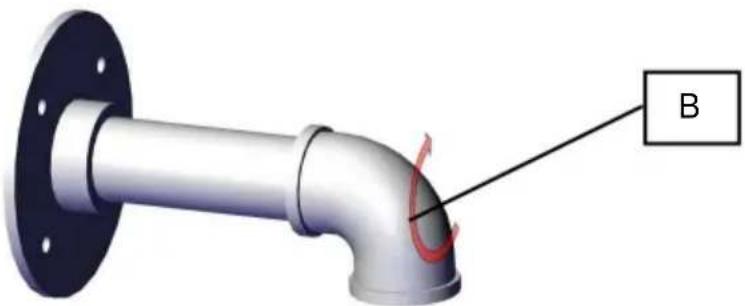

STEP2.Stringere il connettore a gomito B nel componente precedente. 2 gruppi in totale.

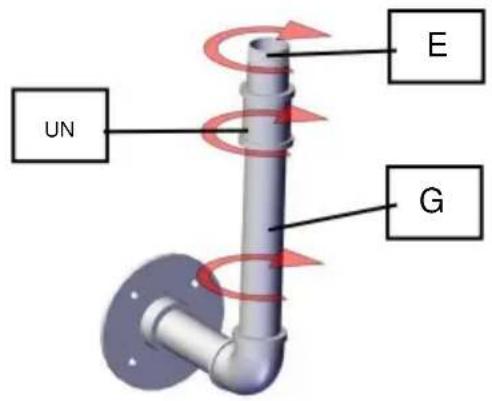

STEP3.Installare il tubo G Connettore a due vie A e tubo E.

UN E G

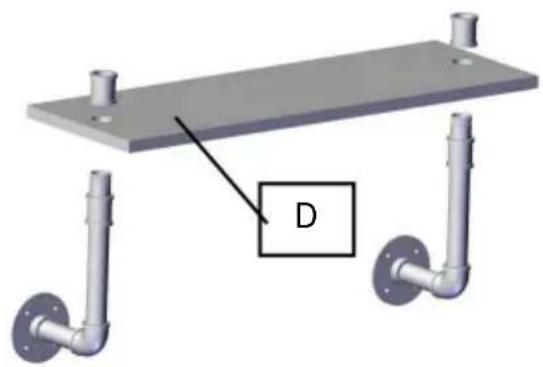

STEP4.Inserire la scheda D e fissarla con A.

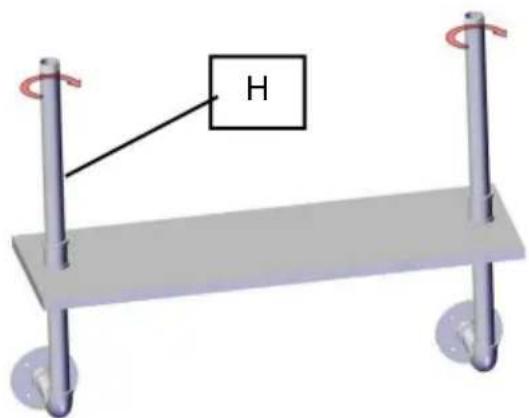

STEP5.Installare il tubo H.

H

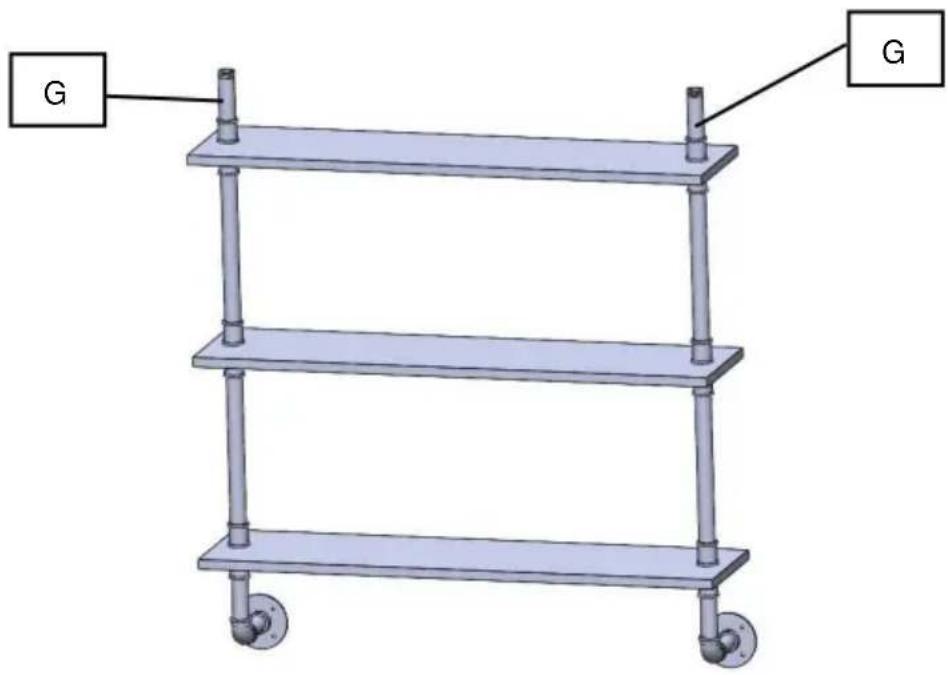

STEP6.Ripetere lo Step4 e poi avvitare il tubo G.

G G

STEP7.Installare il connettore a gomito B.

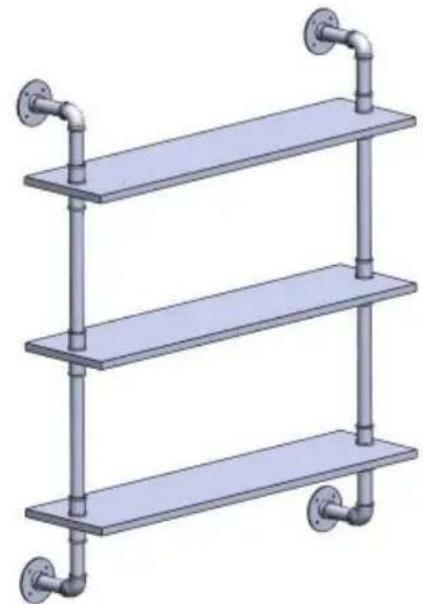

PASSO 8. Installare il componente del passaggio 1.

Nota: si consiglia almeno un assistente.

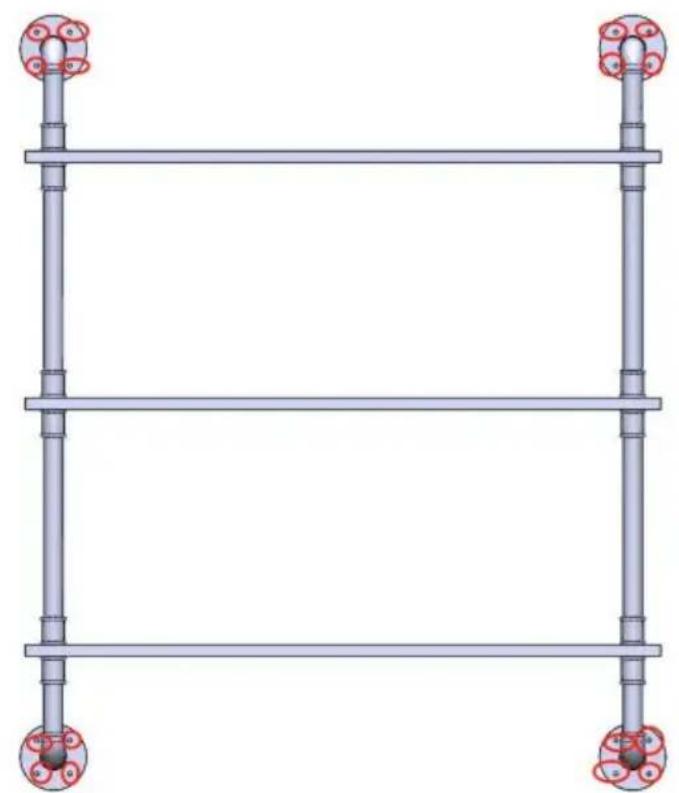

PASSO 1: Individua i ripiani per tubi sul muro e determina l'altezza a cui desideri installarli. Utilizzare una livella per assicurarsi che le schede siano a livello, quindi contrassegnare i fori di posizione sulla flangia di montaggio.

Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliore funzionamento del serraggio della vite.

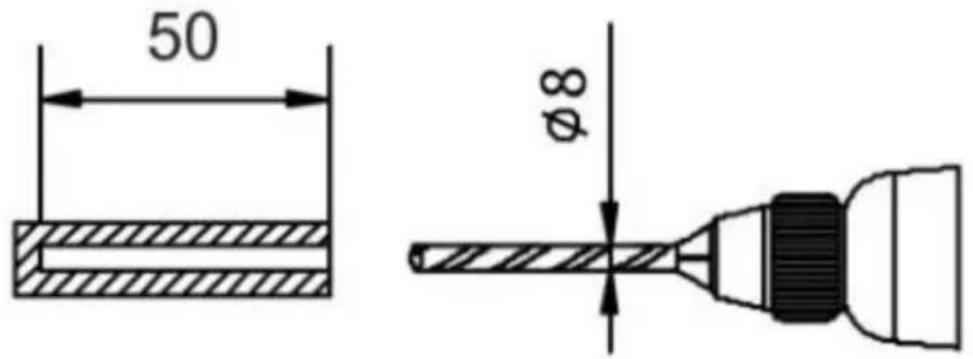

PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La dimensione dei fori è mostrata di seguito. (Se montato su una parete di legno, praticare i fori con una comune punta da trapano.)

50 Ø8

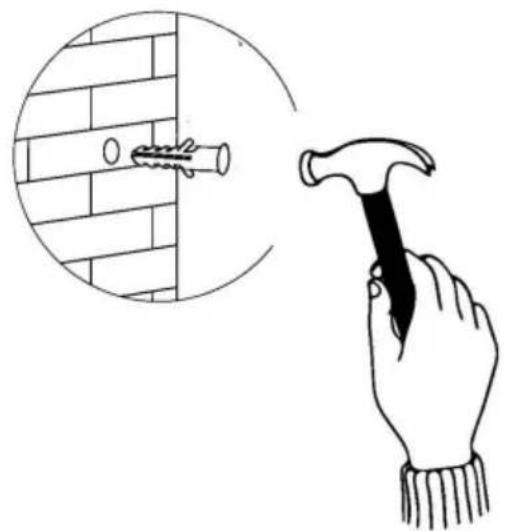

PASSO 3: inserire il tubo di espansione in plastica in ciascun foro.

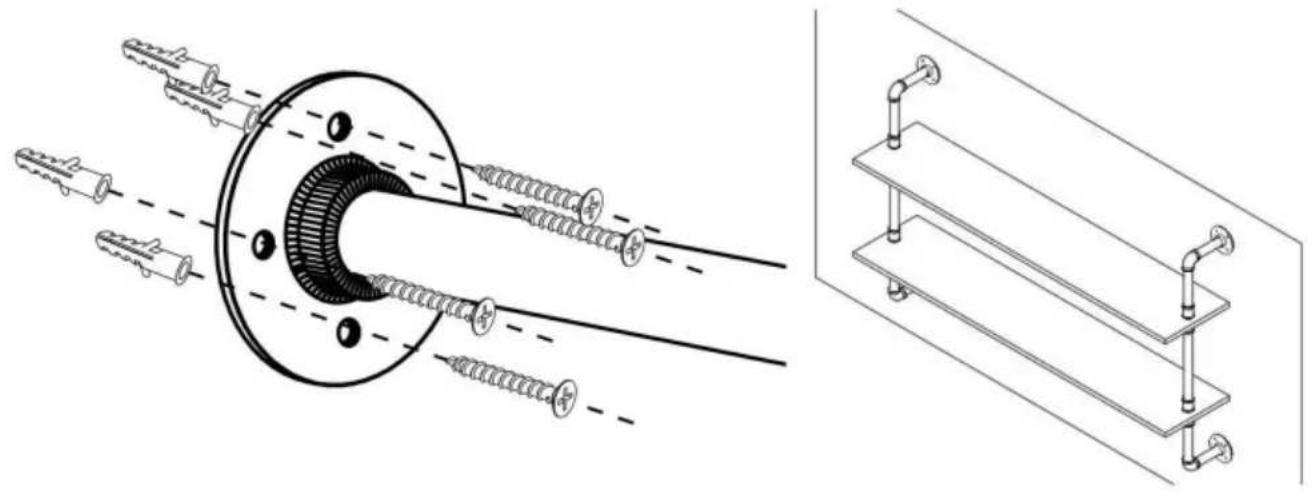

PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.
