GEBRUIKSAANWIJZING XRJ12LX3 Vevor

F1/F2 Electromagnetic valve

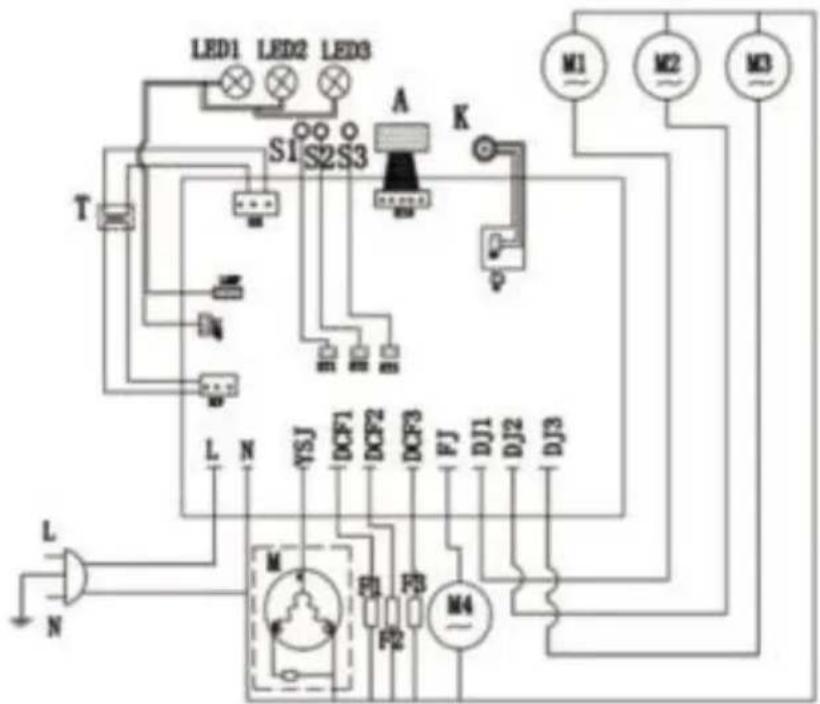

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N YSJ DCP1 DCP2 DCP3 FJ DJ1 DJ2 DJ3 M M4 N L N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

F1/F2 Electromagnetic valve

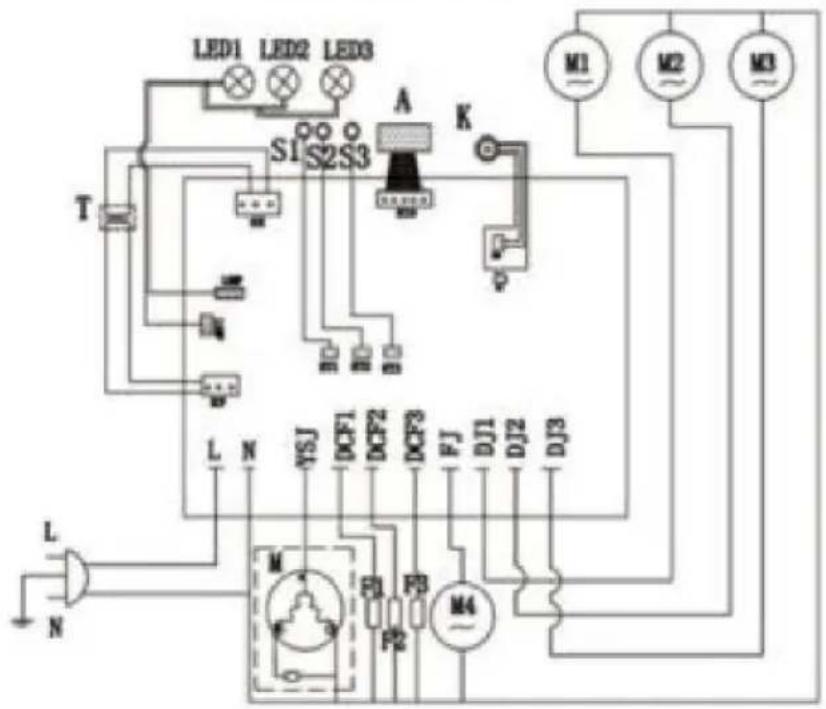

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

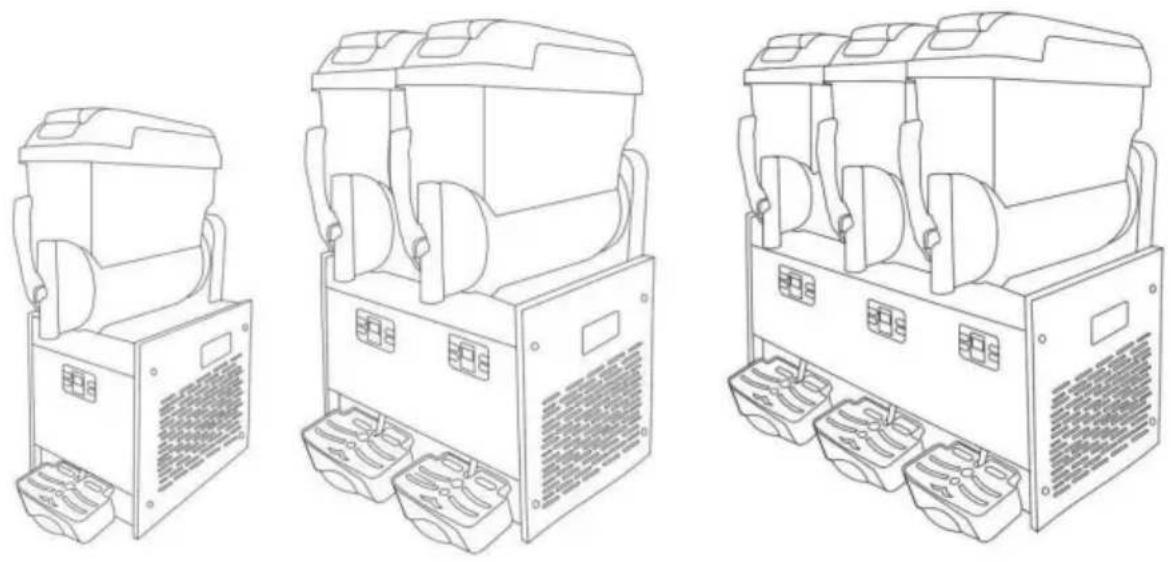

SLUSH-MACHINE

MODEL: XRJ12LX1 XRJ12LX2 XRJ12LX3

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kan de rechten van de gebruiker ongeldig maken bevoegdheid om de apparatuur te bedienen!Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werkingis onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet toegestaan.uitdrukkelijk goedgekeurd door de partij.verantwoordelijk voor nalevingkan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan de de limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCC-regels: deze limieten zijn bedoeld om redelijke bescherming tegen schadelijke interferentie in een woonomgeving installatie.Dit product genereert, gebruikt en kan radiofrequentiestraling uitstralen energie, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radio veroorzaken communicatie. Er is echter geen garantie datinterferentie zal niet optreden in een bepaalde installatie. Als ditproduct veroorzaakt schadelijke interferentie met radio of televisie ontvangst, die kan worden bepaald door het product uit te schakelen en verder wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen. • Deontvangstantenne opnieuw richten of verplaatsen. • Deafstand tussen het product en de ontvanger vergroten. • Het product aansluiten op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Instructies

Hartelijk dank dat u voor deze slushmachine hebt gekozen. Een slushmachine is een soort machine en apparatuur die veel wordt gebruikt in de voedingsmiddelenindustrie en de horeca. Het wordt voornamelijk gebruikt om bevroren sap, melk, yoghurt en andere dranken in een sorbet te bevriezen. Deze worden vervolgens in fijne deeltjes gesneden door een schraper, gemaakt van zacht smakend sneeuwijs! Lees de volledige instructies voordat u de machine gebruikt. De informatie helpt u om de best mogelijke resultaten te behalen.

Inhoud

1. Inleiding 1.1

van de handleiding 1.3.1

Functie en inhoud 1.3.2 Wie moet

de handleiding lezen? 1.3.3 Hoe bewaart

u de handleiding? 2. Beschrijving van

de machine 2.1 Gebruik 2.2

Hoofdcomponenten 2.3

Technische gegevens

2.4 Bedieningspaneel

1. Veiligheidsinstructies

2. Transport en opslag

4.1 Verpakking
4.2 Vervoer
4.3 Opslag
5. Installatie
5.1 Onderdelenlijst
5.2 Positie om te installeren
5.3 Omgaan met verpakkingsmateriaal
5.4 Stroom aansluiten
6. Bediening
6.1 Materiaal voorbereiden
6.2 Een slushmachine met 1 kom starten.
6.3 Een slushmachine met 2 kommen starten.
6.4 Een 3-koms slushmachine starten
6.5 Het slush afgeven
6.6 De consistentie van de slush aanpassen.
6.7 Noodgeval.
7. Reiniging en onderhoud
7.1 Maak de kom leeg.

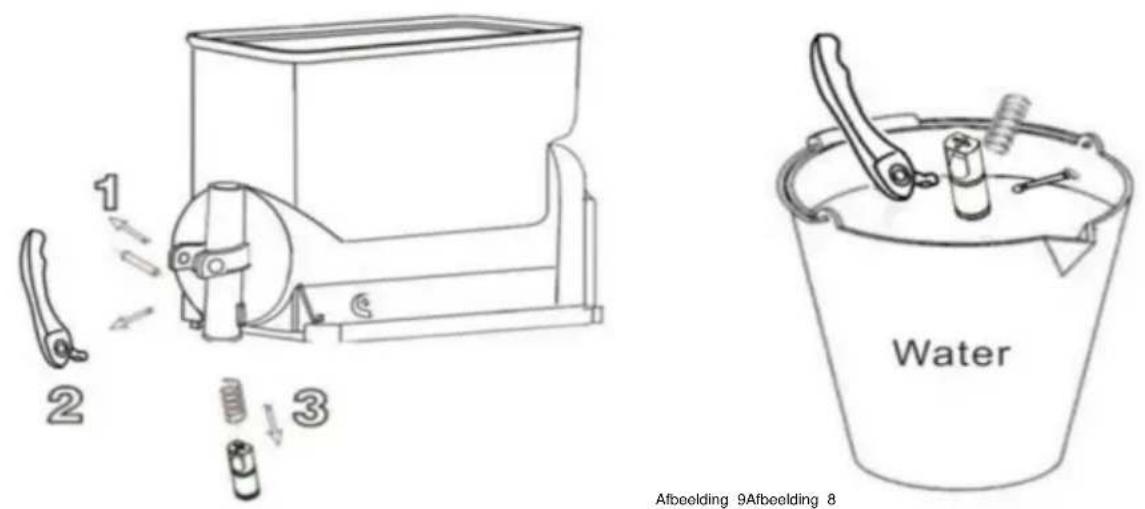

7.2 Demontage van de tapkraan

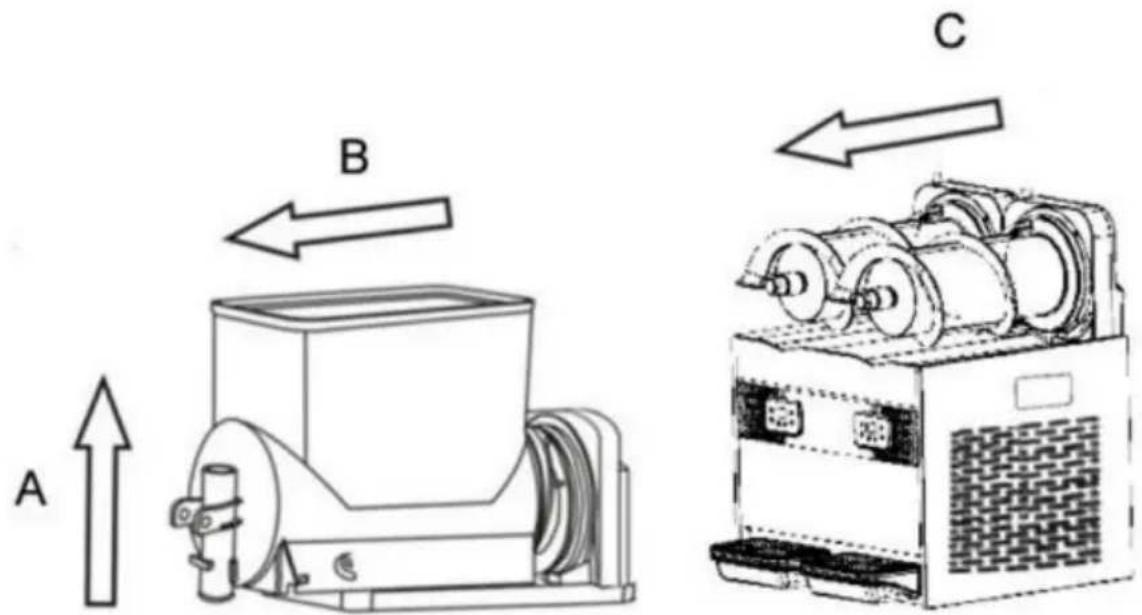

7.3 Kom en deksel eruit halen
7.4 Onderdelen reinigen en desinfecteren.

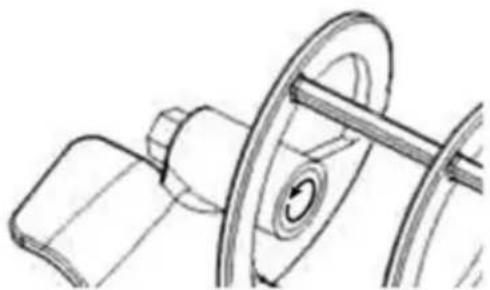

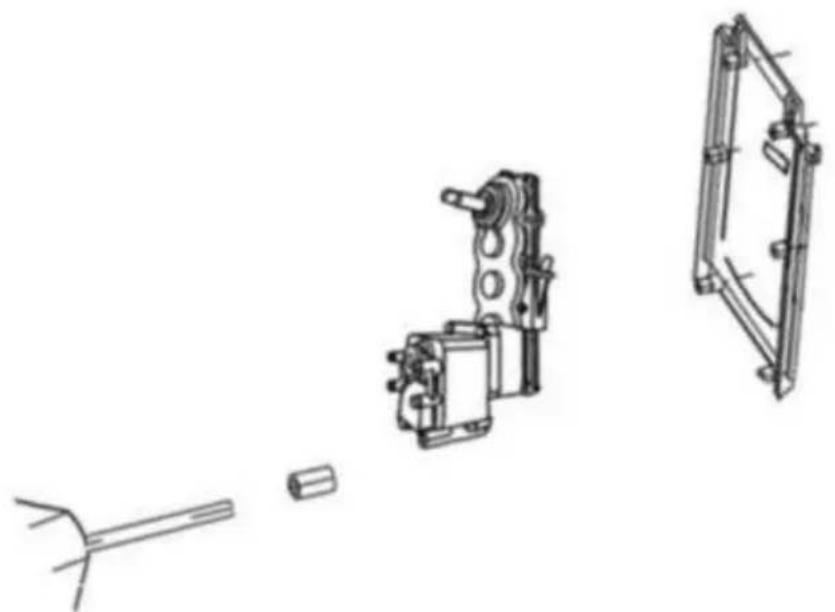

7.5 Gereinigde onderdelen opnieuw instellen
7.6 Reinigingsstappen
7.7 Lekbakken reinigen

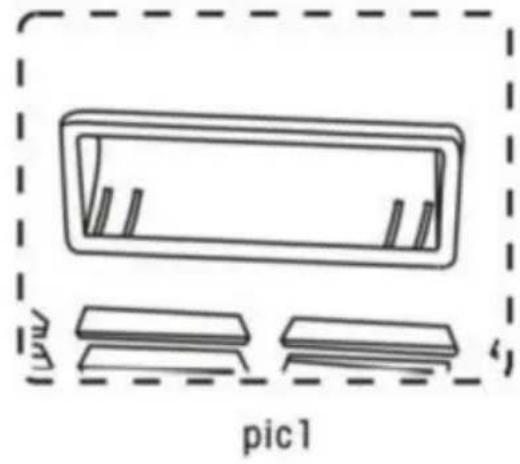

7.8 De lamp vervangen
7.9 Condensor reinigen

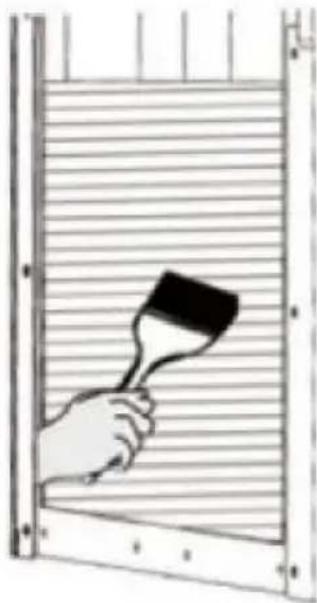

7.9.1 De condensor van een slushmachine met één kom reinigen

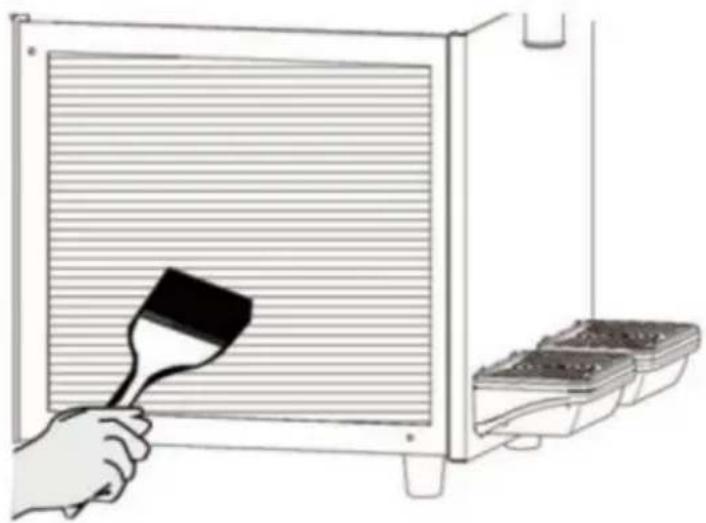

7.9.2 Reinigen van de condensor van een slushmachine met twee kommen
7.10 Gepland onderhoud
8. Afvalverwerking
9. Problemen oplossen
10. Intelligent elektrisch kleppensysteem.

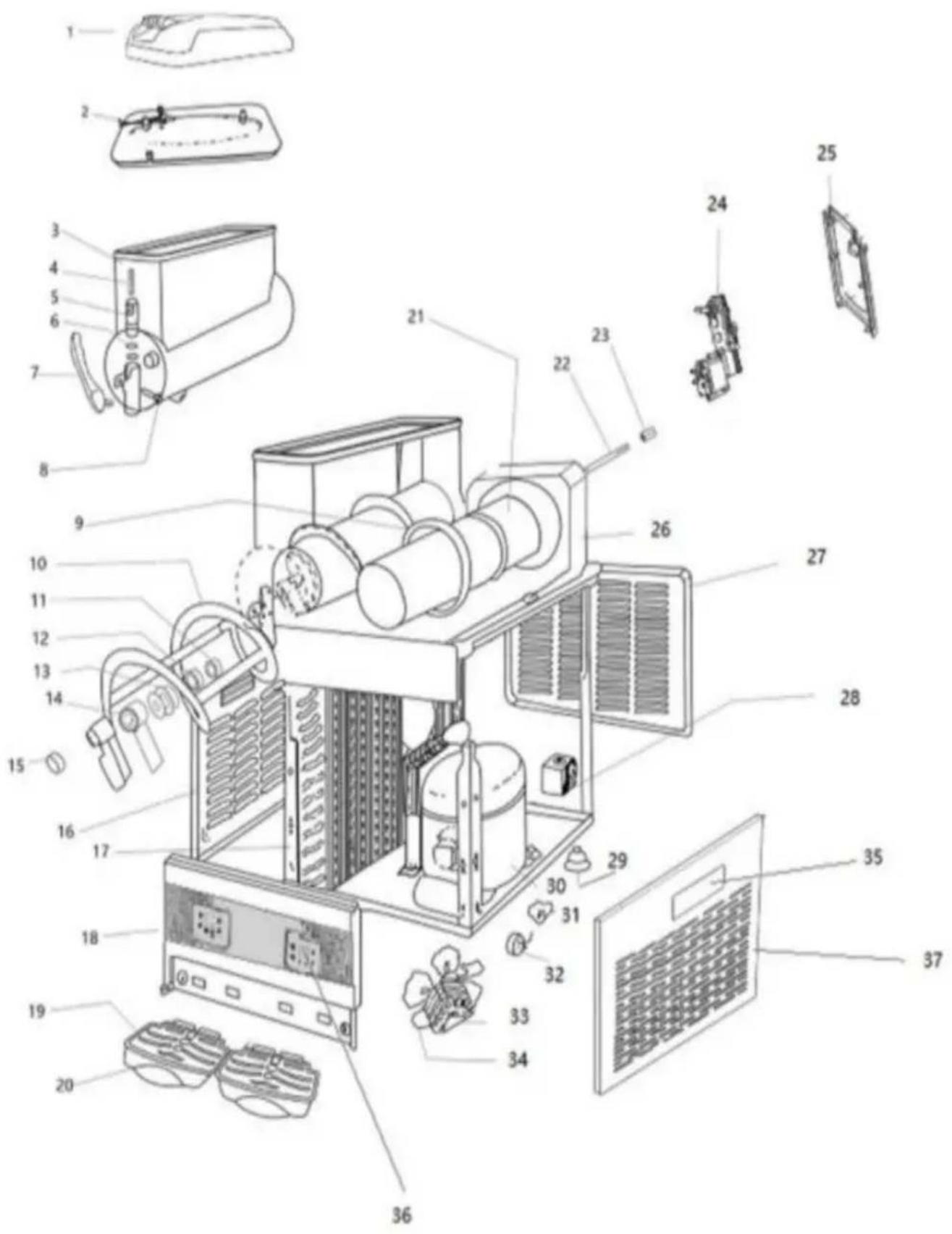

11. Explosiediagram van een slushmachine.

1. Inleiding

1.1 Fabrikant

De gegevens van de fabrikant staan op het identificatieplaatje

1.2 Exploitant

Er zijn twee soorten personen, afhankelijk van de toepassing.

Gebruiker

In overeenstemming met de gezondheidsnorm worden mensen getraind in dwangtechnieken,

Weet alles over het distribueren van slush nadat u deze handleiding hebt gelezen:

Plaatsen en wisselen van slushmachine. Correct doseren van de producten.

Het schoonmaken van de slushmachine

Gespecialiseerde technische mensen

Deze handleiding bestudeerd en getraind in het installeren, gebruiken en onderhouden van deze slush machine;

Bij een ernstig defect kunt u de slushmachine repareren en deze handleiding raadplegen Goed

Beheers alle informatie uit de handleiding en kan de diagrammen en

grafieken correct;

Kennis van belangrijke hygiène, voorkomen van ongevallen, kennis van technische en veiligheidsnormen

Heb ervaring met het bedienen van dit soort slushmachines.

Hoofdbehandelingsmaatregel voor noodgevallen. ind gescheiden veiligheidsvoorziening en Gebruik de machine correct

Mensen die niet voldoen aan de voorschriften, mogen de machine niet gebruiken.

Gebruikers dienen deze handleiding zorgvuldig te lezen alvorens het product te gebruiken.

1.3.1 Functie en inhoud

Biedt essentiële informatie over het gebruik en de installatie

1.3.2 Voor wie is de handleiding bestemd?

Gebruikers en gespecialiseerde technici.

Deze handleiding is een onlosmakelijk onderdeel van de machine.

Het moet dus bij verkoop aan de koper geleverd worden.

1.3.3 Hoe de handleiding te bewaren

De handleiding moet in de buurt van de machine worden bewaard en intact en overzichtelijk worden gehouden.

2. Beschrijving van de machine

2.1 Gebruik

Deze machine wordt speciaal gebruikt voor het maken van slush. Als het wordt gebruikt om zuivel en andere voedingsmiddelen te maken, moet de temperatuur van het kommateriaal worden getest en moet deze voldoen aan de huidige regelgeving en

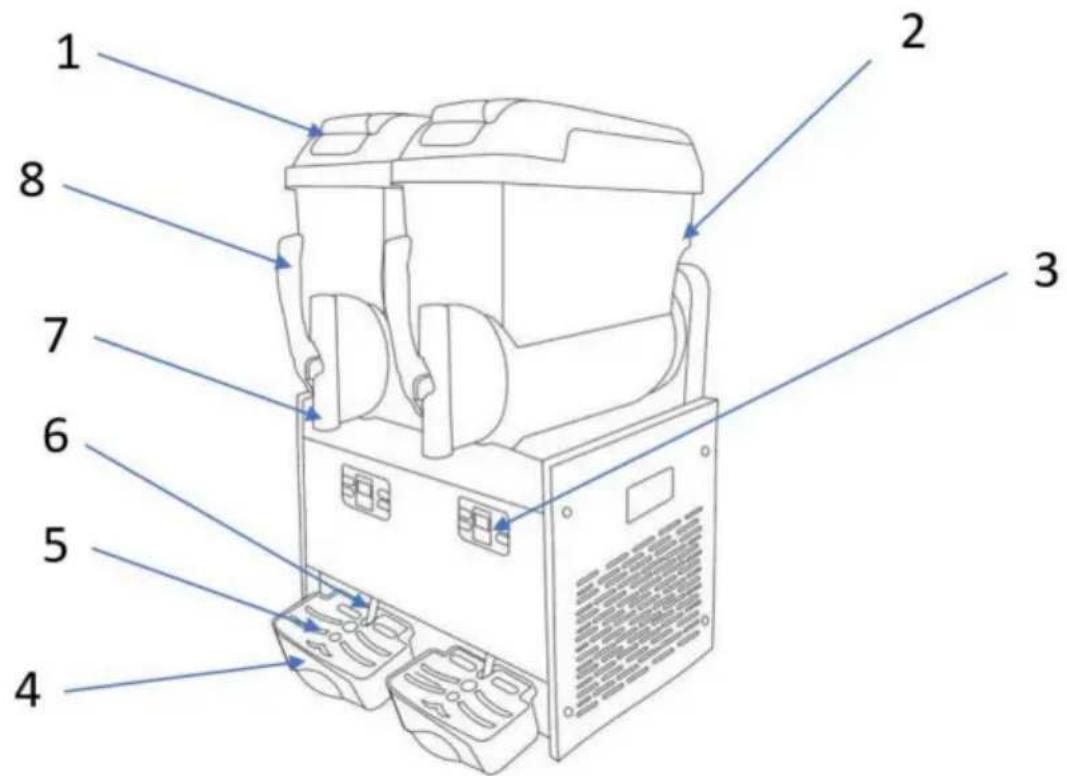

standaard van de machine. 2.2 Hoofdcomponent

1. Komvormig dak2. Kom3. Bedieningspaneel

4. Lekbak 5.Lekbakdeksel 6.Afvoerslang

7.Tik8.Handvat

1 2 3 4 5 6 7 8

Figuur 1

Capaciteit en gewicht zijn bij benadering

Modus	XRJ12LX1 XRJ12LX2 XRJ12LX3
Afmetingen LxBxH-(cm)	28,5x52,5x74,5 43x54x74 63x53,5x74,5
Nettogewicht (kg) (kom leeg)	Zie naamplaatje
Vermogen (w)	Zie naamplaatje
Vloeistoftemperatuur	Min: 20ÿ/68ÿ Max: 32ÿ/89ÿ
Boog	1	2	3
Inhoud van de kom (L)	12	24	36
Lawaai	<65 decibel
Klimaattype	N

Capaciteit en gewicht zijn bij benadering

De fabrikant heeft het recht om wijzigingen aan te brengen en zal hier geen speciale aandacht aan besteden.

Elke wijziging en verhoging moet worden goedgekeurd en uitgevoerd door

fabriek.

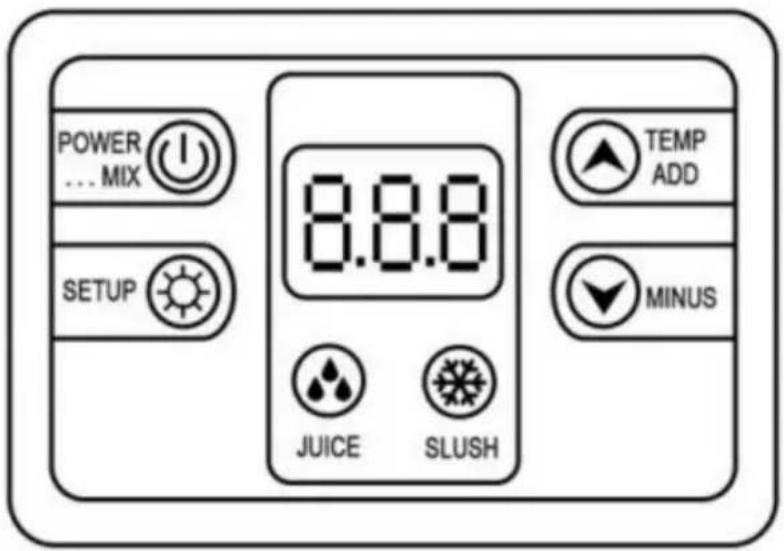

2.4 Bedieningspaneel

POWER ... MIX SETUP 8.8.8 TEMP ADD MINUS JUICE SLUSH

3. Veiligheidsinstructies

Onderdelen van slushmachines en installatie van condensors, problemen met slushmachines schieten, uitsluiting en onderhoud moeten door de fabriek worden uitgevoerd professionals of mensen met relevante ervaring.

Zonder ervaren mensen die toezicht houden of begeleiden, kan de slushmachine niet werken worden gebruikt door gehandicapten, verstandelijk gehandicapten, mensen met een gebrek aan ervaring en kennis;

Kinderen moeten in de gaten worden gehouden als ze in de buurt van de machine spelen Wanneer de draad van de machine gebroken is, moet deze door de fabrikant worden vervangen professionals of mensen met relevante ervaring

Wanneer de machine is geschraapt, moet deze worden afgeleverd en behandeld door de desbetreffende autoriteitsinstellingen

4. Transport en opslag

4.1 Verpakking

Houten doos, gevormd schuim en verzamelobject.

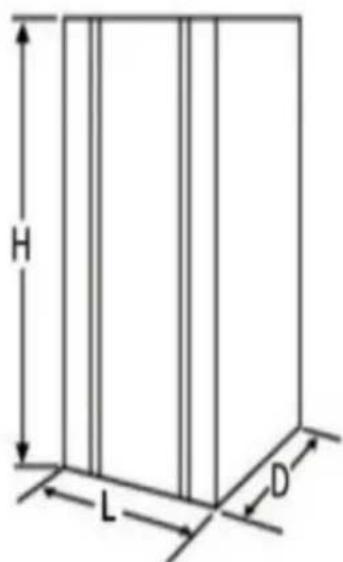

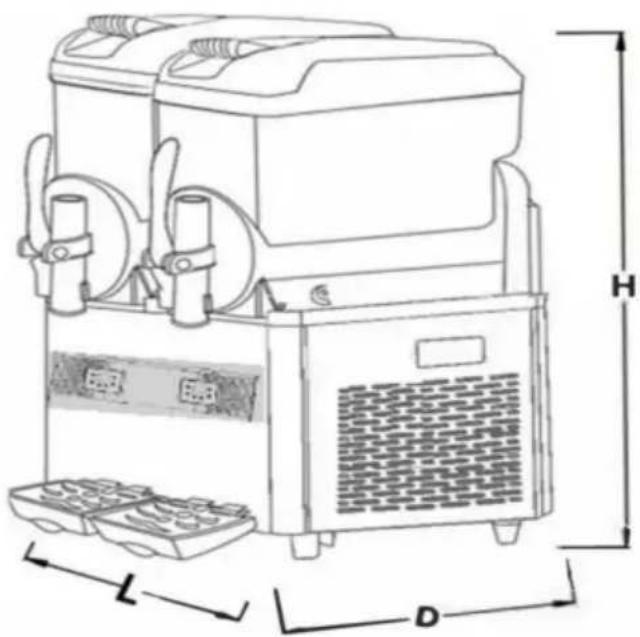

Verpakkingsgrootte (bij benadering)

	Breedte (L) Diepte (D) Hoogte (H)
	385mm	585mmXRJ12	LX1910mm
XRJ12LX2		585mm518mm	915mm
XRJ12LX3	690mm 570mm		860mm

H L D

Afbeelding 4

Opmerkingen: verpakkingsgrootte en gewicht zijn bij benadering.

4.2 Transport Omhoog

houden en door minimaal twee personen dragen.

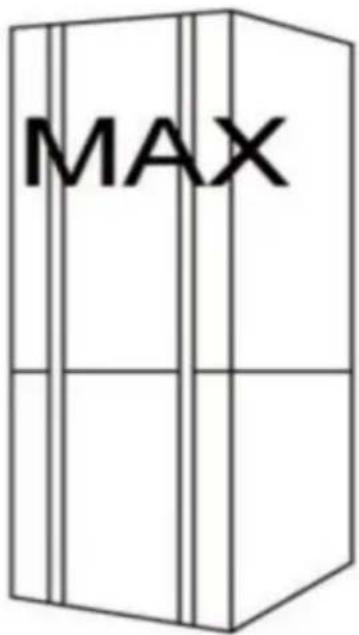

4.3 Opslag Let

op, overschrijd niet meer dan drie lagen. Zie fig.5

MAX

Figuur 5

5. Installatie

De slushmachine moet binnenshuis worden geïnstalleerd op een harde en vlakke ondergrond met voldoende licht en ventilatie (de helling van de ondergrond mag niet meer dan 2 graden bedragen).

5.1 Onderdelenlijst

Na het reinigen en desinfecteren moeten alle in de handleiding aangegeven onderdelen worden ingesmeerd met smeerolie.

5.2 Positie om te installeren

De installatiepositie moet vooraf worden gepland;

De installatieplaats moet hard en vlak zijn

Installatievoorwaarden zijn voldoende licht en ventilatie en schoon; Stroom stopcontact is ook nodig;

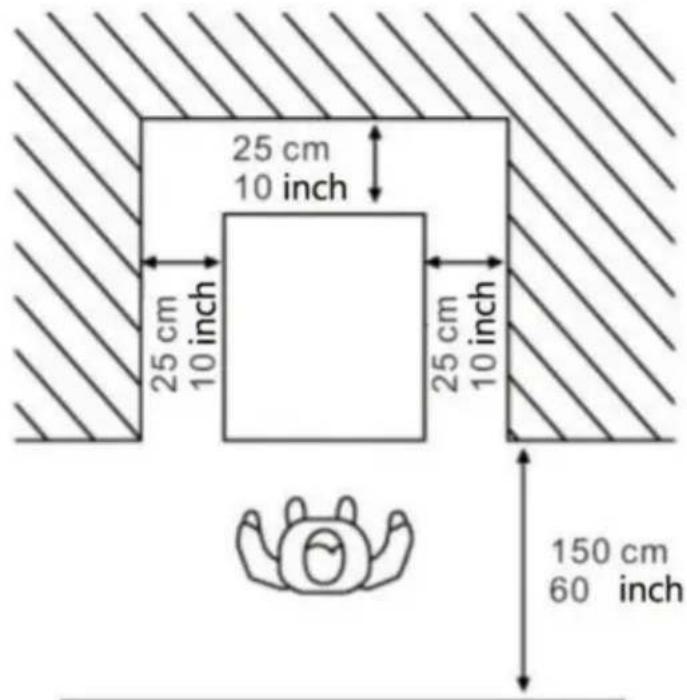

Installatieafstand tot andere objecten zie onderstaande figuur 6

25 cm 10 inch 25 cm 10 inch 25 cm 10 inch 150 cm 60 inch

Afbeelding 6

5.3 Omgaan met verpakkingsmateriaal

Het gescheiden verwerken van verpakkingsmateriaal volgens de lokale regels en wij raden aan

Bewaar het zodat u het in de toekomst opnieuw kunt verpakken en verzenden.

5.4 Elektrische aansluiting

Deze taak mag uitsluitend door gespecialiseerd technisch personeel worden uitgevoerd.

Voordat u de machine aansluit, moet u ervoor zorgen dat de hoofdschakelaar is ingeschakeld. uit.

De Koper is verantwoordelijk voor het realiseren van de elektrische aansluiting.

De machine moet via de netstekker op het elektriciteitsnet worden aangesloten.

stekker op het netsnoer. Zorg ervoor dat u voldoet aan:

De technische voorschriften en normen die van kracht zijn op het moment van installatie;

De gegevens die op het typeplaatje aan de zijkant van de machine staan vermeld

6. Bediening

Slushy(percentage suiker: 15% )	Als u de consistentie van slush of ijs wilt aanpassen, kunt u knop l: gebruiken om de hardheid/temperatuur van slush/margaritawijn/ijs aan te passen. "+": betekent dikkere consistentie/lagere temperatuur. "-": betekent lage consistentie/veel hogere temperatuur.
Margarita Wijn Slush(Percentage drank. 10%-60%)
Ijsje(Percentage ijspoeder: 33% )

Let op: Wanneer de temperatuur in de kommen erg laag is, kan er zich aan de buitenkant van de kommen een laagje ijs vormen. Dit is normaal.

Controle van de functies voordat de machine in werking treedt

6.1 Materiaal voorbereiden en gelijkmatig roeren Alleen

water is verboden

Water

Afbeelding 7

Let op:

Gebruik volgens de aanwijzingen van de fabrikant;

Verdun en roer geconcentreerde drank met water in een container. Het suikergehalte van het mengsel moet meer dan 15% zijn. Een lager gehalte beschadigt de vijzels en tandwielmotoren.

Als u

margaritawijnslush moet maken, giet u het juiste percentage

margarita in de container, afhankelijk van uw behoeften. Als u ijs wilt

maken, is de verhouding van

ijspoeder tot water meestal 1:2,5 of 1:3, wat vaak wordt aanbevolen op de

verpakking van ijspoeder.

Verwijder het deksel volgens onderstaande instructies: 1.

Til het bovenste deksel op;

2. Giet het materiaal in kommen

Let op: Open het deksel niet met geweld.

Er mag geen hete vloeistof in worden gedaan (hete vloeistof betekent dat de temperatuur hoger is dan 40 °C). 3. Sluit het bovenste deksel nadat u het materiaal hebt gegoten.

1. Waarschuwing: Doe het materiaal in kom 2 voordat u de stroom aansluit of de machine start. Het materiaal mag niet alleen uit water bestaan.

2. Waarschuwing: Het verbod op het aaien van de hand in de kom-machine werkt

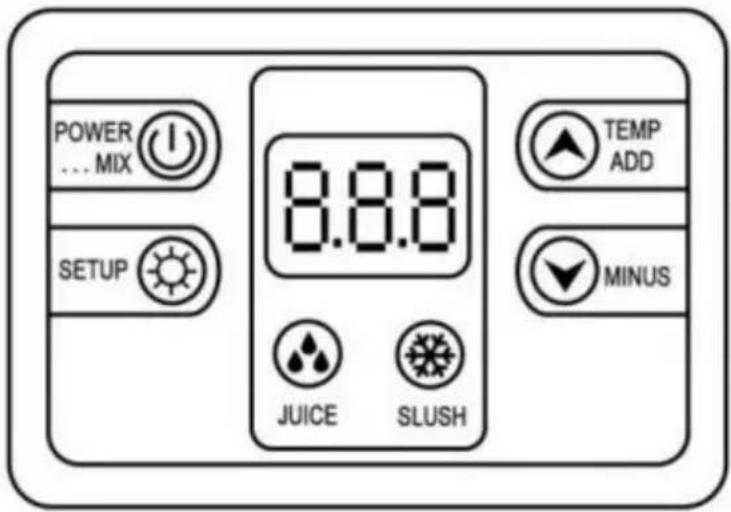

POWER ... MIX SETUP 8.8.8 TEMP ADD MINUS JUICE SLUSH

8.8.8	Beeldscherm
	Reinigings-/standbysysteem
	Sapsysteem
	Slush-systeem
	Temperatuurstijging
	Temperatuurdaling
	Instellingenknop

6.2 Een 1-KOMPEL SLUSH MACHINE starten Model: XRJ12LX1

Functie 1 Schoon systeem: Druk op de "POWER MIX KEY" om het mixen in te schakelen

functie. Druk nogmaals op de "POWER MIX KEY" om de mixfunctie uit te schakelen.

Functie 2 Maak sap: Druk op de "SAP-TOETS", zet de koude drank aan functie, en de compressor wordt ingeschakeld. Druk vervolgens op de knop "POWER MIX SLEUTEL"om de sapfunctie te sluiten.

Functie 3 Maak slush/margaritawijn/ijs: Druk op de "SLUSH-TOETS",

zet de slush/margarita wijn/ijs functie aan, en de compressor is

ingeschakeld. Druk vervolgens op de "POWER MIX KEY" om het scherm te sluiten.

slush/margarita wijn/ijs functie.

Functie4 Licht: Wanneer aangesloten, zal het licht automatisch oplichten. Als

je moet het uitschakelen, trek gewoon de stekker van het lichtsnoer uit het stopcontact aan de achterkant van de machine.

6.3 Een 2-KOM SLUSH MACHINE startenModel: XRJ12L X2

Onder elke kom bevindt zich een bedieningspaneel waarmee u deze kom kunt bedienen.

Functie 1 Systeem reinigen: Druk op de functie "POWER MIXelk op mengen

KEY". Druk nogmaals op "POWER MIX KEY" om de mengfunctie uit te schakelen.

Functie 2 Maak sap: Druk op de "SAP-TOETS", zet de koude drank aan

functie, en de compressor wordt ingeschakeld. Druk vervolgens op de knop "POWER MIX

SLEUTEL"om de sapfunctie te sluiten.

Functie 3 Maak slush/margaritawijn/ijs: Druk op de "SLUSH-TOETS",

zet de slush/margarita wijn/ijs functie aan, en de compressor is

ingeschakeld. Druk vervolgens op de "POWER MIX KEY" om het scherm te sluiten.

slush/margarita wijn/ijs functie.

Functie4 Licht: Wanneer aangesloten, zal het licht automatisch oplichten. Als

je moet het uitschakelen, trek gewoon de stekker van het lichtsnoer uit het stopcontact aan de achterkant van de machine.

6.4 Een 3-KOM SLUSH MACHINE starten Model: XRJ12L .X3

Onder elke kom bevindt zich een bedieningspaneel waarmee u elke kom afzonderlijk kunt bedienen.

Functie 1 Systeem reinigen: Druk op de functie "POWER MIX, mixen aanzetten

KEY". Druk nogmaals op "POWER MIX KEY" om de mengfunctie uit te schakelen.

Functie 2 Maak sap: Druk op de "SAP-TOETS", zet de koude drank aan

functie, en de compressor wordt ingeschakeld. Druk vervolgens op de knop "POWER MIX

SLEUTEL"om de sapfunctie te sluiten.

Functie 3 Maak slush/margaritawijn/ijs: Druk op de "SLUSH-TOETS",

zet de slush/margarita wijn/ijs functie aan, en de compressor is

ingeschakeld. Druk vervolgens op de "POWER MIX KEY" om het scherm te sluiten.

slush/margarita wijn/ijs functie.

Functie4 Licht: Wanneer aangesloten, zal het licht automatisch oplichten. Als

je moet het uitschakelen, trek gewoon de stekker van het lichtsnoer uit het stopcontact aan de achterkant van de machine.

6.5 Slush afgeven

Als u de hendel naar beneden trekt, zal er sneeuw uitstromen

Let op: als u de slush voor de eerste keer of na de eerste keer uitgeeft,

een lange stop, extrudeer en verspil een beetje en verdeel het dan klanten.

7. Reiniging en onderhoud

Voordat u externe onderdelen schoonmaakt of onderhoudt, dient u ervoor te zorgen dat de hoofdschakelaar is ingeschakeld. uit en losgekoppeld.

Alle schoonmaak- of onderhoudsbeschermingsmiddelen moeten worden gedragen (handschoenen, bril, enz.) op basis van de lokale veiligheidsnormen

Ga bij het schoonmaken of onderhouden als volgt te werk.

Draag beschermende handschoenen om ongelukken te voorkomen.

Gebruik geen oplosmiddelen of ontvlambare stoffen

Gebruik geen harde of metalen spons om de machine of onderdelen ervan schoon te maken.

Spuit de vloeistof niet in de directe omgeving.

Was geen onderdelen in de kom

Droog onderdelen niet in een oven of magnetron.

Dompel het apparaat niet onder in water

Spuit het water niet rechtstreeks op het apparaat.

Er kan warm water en een schoonmaakmiddel worden gebruikt (met inachtneming van de plaatselijke wetgeving).

en regels)

Controleer na afloop of alle beschermkappen en afdekkingen die aanwezig zijn, verwijderd of geopend en teruggestuurd, waarbij de verpakking goed is vastgezet.

Schoonheid en hygiène moeten zorgvuldig en met kracht worden toegepast op lokale standaard om gekwalificeerde slush te garanderen

De kom moet minstens elke dag worden schoongemaakt, met inachtneming van de plaatselijke wetgeving en voorschriften

En schoonmaaktijden kunnen worden toegevoegd op basis van verschillende producten Meer informatie, raadpleeg de fabrikant als de machine niet gebruikt gaat worden

Maak de tapkranen één dag achtereenvolgend schoon met een schone doek.

Hoewel de onderdelen van de machine van roestvrij staal, kunststof en rubber zijn

zijn gemakkelijk schoon te maken en de vorm is ook belangrijk om bacteriën te voorkomen

en schimmelreproductie als gevolg van de tussentijdse reiniging. Wanneer de stekker er niet uit wordt getrokken uit of de totale schakelaar staat in de open stand. Maak de schakelaar niet schoon en onderhoud hem niet. machine.

7.1 Maak de kom leeg

Maak de kom leeg voordat u hem schoonmaakt

Als het de eerste keer is dat u het gebruikt, hoeft u het niet leeg te maken.

In deze handleiding wordt slechts één kom als voorbeeld uitgelegd

De werking van andere kommen is hetzelfde, gebaseerd op de bijbehorende knop.

Klik op de aan/uit-knop en de toets "STRIR", giet vervolgens het materiaal uit de kommen.

7.2 Demontage van de tapkraan

Voordat u de kom verwijdert, is het raadzaam om de kraan te demonteren.

schoonmaken, de kraan mag pas weer worden aangebracht als de kom weer goed is in zijn zitting geplaatst. Verwijder de bevestiging met de hand door koppel dan de de hendel omhoog te duwen, duw vervolgens de zuiger en de veer

naar beneden, verwijder de 0-ring. Doe alle reserveonderdelen in lauw water( water temperatuur rond de 50"C) en maak schoon zoals afgebeeld in fig.9

Afbeelding 9Afbeelding 8

Demonteer de kranen niet als er producten of vloeistoffen in de kommen zitten.

7.3 De kom en het deksel eruit halen

Verwijder elke kom om het apparaat schoon te maken.

Haal de kom eruit zoals hieronder beschreven:

1. Til het bovendeksel omhoog en verwijder het. Trek de tank
   omhoog en naar buiten om deze volledig uit zijn zitting te verwijderen.
2. Verwijder de roerder en de afdichting van de roerder. Zie figuur 10.

A B C

Afbeelding 10

7.4 Onderdelen reinigen en desinfecteren

Alle gedemonteerde onderdelen dienen grondig gereinigd te worden

Belangrijk: De schoonmaakmethode is in overeenstemming met de huidige lokale hygiënevoorschriften.

standaard.

Volg onderstaande instructies:

Giet water in de container. En meng vervolgens ontsmettingsmiddel met water (voeg 2% toe natriumhypochloriet aan water)

Gebruik een spons met ontsmettingsmiddel om kommen, deksels en verdampers schoon te maken grondig, grondig reinigen met water

Voeg ontsmettingsmiddel toe aan een andere container.

Leg de gedemonteerde onderdelen 30 minuten in een ontsmettingsmiddel.

Herhaal het reinigen met water en grondig.

Maak de onderdelen droog.

Monteer de machine volgens de instructies van 7,5.

Gebruik een spons met ontsmettingsmiddel om het dak en de onderdelen die in aanraking komen met de ruwe ondergrond schoon te maken. materiaal.

Maak de onderkant 2-3 keer schoon met water en gebruik daarbij de spons.

Leg de hoes op een schone plek en droog hem af met een doek.

Verbied het reinigen met water of desinfecteren voordat u de hoes verwijdert

7.5 Gereinigde onderdelen resetten

Alle ontsmette onderdelen moeten zorgvuldig weer in elkaar worden gezet.

Sommige onderdelen moeten gesmeerd worden om normaal te kunnen functioneren

Plaats de pakking (A) op de roerder. Zie Afb. 12

Belangrijk: Controleer de pakking in de normale stand als deze kapot is. Vervang een

nieuwe.

Vervang de pakking (A) minstens één keer per jaar. Smeer de afdichting A) in met het meegeleverde vet (zie Afb. 13).

Plaats de pakking (B), smeer deze in met vet zoals aangegeven door de cirkelvormige pijl,

Zie figuur 14

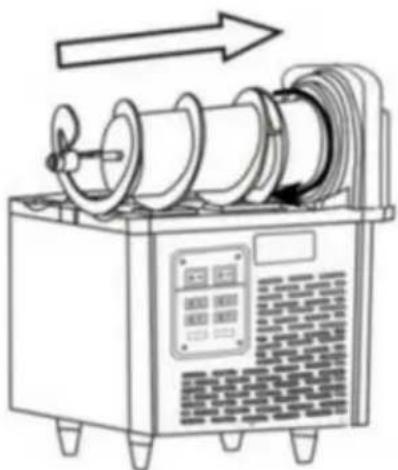

Plaats de roerder op de roestvrijstalen cilinder zoals aangegeven in de rechte pijl, zie Afb. 14. Let op: Plaats de roerder op de juiste plaats.

Vervang de afdichtingsring. Wanneer het motoronderdeel lekt, moet u om de afdichtring te vervangen

Verwijder de motorbeugel die aan de motor is bevestigd en vervang vervolgens de kopafdichtingsring (ring van as, afdichting van as).

Bij vervanging. U moet wat vet toevoegen. Installeer vervolgens de motor Beugel bevestigd aan de motor.

Zie figuur 15

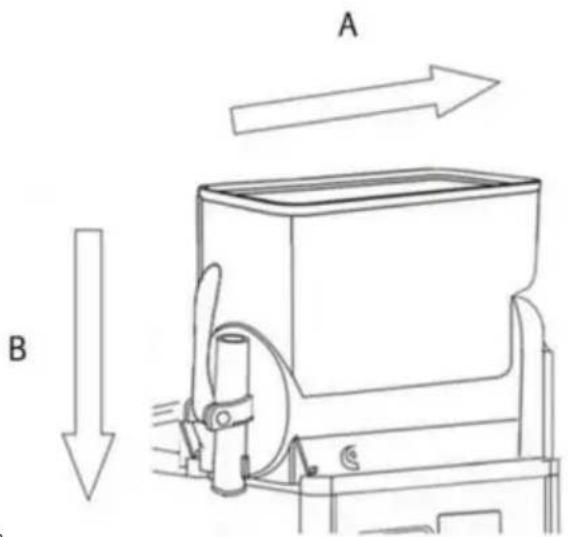

Monteer de kom en installeer het deksel zoals afgebeeld in Afb. 16.

A B

Afbeelding 16

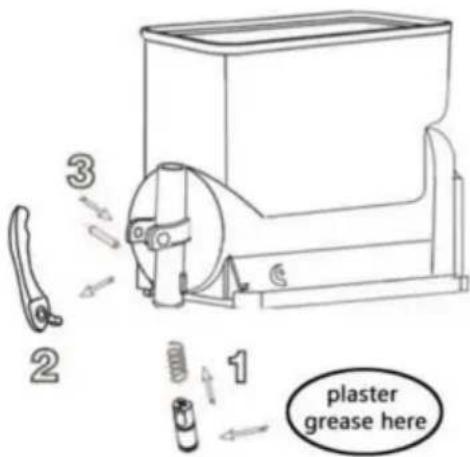

Installeer de kranen volgens onderstaande instructies, zoals in Afb. 17.

1. Smeer de bout volledig in met vet.

2. Plaats de schroef, terwijl de kraan stabiel staat.

Let op: monteer alle onderdelen volgens de instructies in de afbeeldingen.

Smeer het vet goed in om lekkage van vloeistof te voorkomen.

7.6 Reinigingsstap

Voordat u deze machine gebruikt, moet u de onderstaande reinigingsstappen uitvoeren

1. Vul de kom volledig met water

2. Start de machine alleen in de reinigingsmodus en roer gedurende 5 minuten

3. Stop de machine en open de kraan om de container leeg te maken.

7.7 Lekbakken reinigen

De lekbak moet dagelijks worden geleegd en schoongemaakt

Let op: Alle lekbakken van de machine dienen gereinigd te worden.

Lekbakken moeten worden geleegd en schoongemaakt. Haal de waterbak eruit door deze op te tillen omhoog en dan naar buiten.

Was de bakplaat en het rooster apart met lauw water.

Droog alle componenten. Plaats de lade terug op zijn plaats en druk

naar beneden om het aan de machine te bevestigen. Plaats het rooster terug op de bovenkant van de lade.

'Wanneer de machines stilstaan, maak de onderdelen dan schoon met een natte doek en droog ze af.

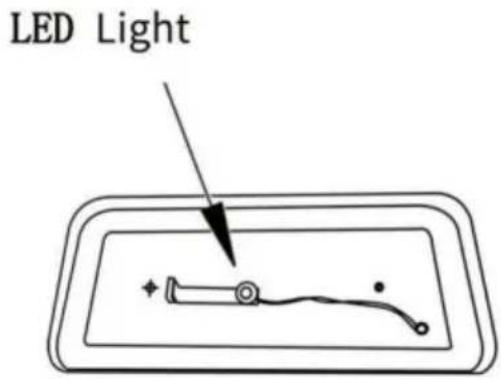

7.8 Lamp vervangen

Alleen als de machine is uitgeschakeld en de stekker uit het stopcontact is, kan de lamp worden

vervangen Open volgens onderstaande afbeelding de binnenklep, vervang de

LED-lamp, plaats na montage de binnenkap weer goed terug.

, bevestigen dat het gesloten is

Alleen professionals kunnen de condensor reinigen. Zij kennen alle bedieningsstappen

Nou, met behulp van een benaderend apparaat en met inachtneming van de plaatselijke wet- en regelgeving strikt

Condensatoren moeten regelmatig worden schoongemaakt.

Waarschuwing: Het scherpe oppervlak van de machine kan zichtbaar zijn na demontage.

beschermingsonderdelen.

Een vuile condensator zorgt ervoor dat de machine minder goed functioneert.

Condensatoren zijn zichtbaar nadat de veiligheidsbeschermingsonderdelen zijn verwijderd.

Ook al is er maar één plaat (voor-, achter- of zijkant) niet geïnstalleerd,

Het gebruik van de machine is eveneens verboden.

Operators mogen geen condensoren schoonmaken

Beschermingsonderdelen moeten worden gepositioneerd met schroevendraaiers

Afbeelding:19

Methode voor het demonteren van het paneel

7.9.1 De condensor van een slushmachine met één kom reinigen

Voor het bevestigen en demonteren van veiligheidsonderdelen zijn schroevendraaiers nodig.

1. Losse schroef van het zijpaneel.
2. Zijpaneel eruit halen
3. Demonteer de veiligheidsbeschermingsonderdelen. Borstel stof van het condensoroppervlak met droge borstel als Fig20

Na het reinigen van de condensor, de veiligheidsbeschermingsonderdelen terugplaatsen

7.9.2 Reinigen van de condensor van een slushmachine met twee kommen

Volgens de volgende instructies

1. Maak de schroeven van de achterplaat los.
2. Draai de schroeven van de zijplaat los.
3. Verwijder het zijpaneel.

Demonteer de veiligheidsbeschermingsonderdelen.

Veeg het stof van het condensoroppervlak met een droge borstel, zoals hieronder.

7.10 Gepland onderhoud

Deze machine moet regelmatig (minimaal 1 keer per jaar) door professionals worden onderhouden. jaar).

Regelmatig onderhoud kan ervoor zorgen dat de machine en de onderdelen ervan in goede veiligheid zijn staat

Alle kapotte onderdelen moeten worden vervangen door originele onderdelen van de fabrikant.

Wanneer onderdelen van de machine defect zijn of de machine kapot is,

verboden om te gebruiken.

De gebruiker kan de machine niet zelf onderhouden

8. Afvalverwerking

Elektronisch afval moet worden verwerkt volgens 2002/96/EG

Maar afval moet worden ontmanteld en geclassificeerd en bruikbare onderdelen moeten worden worden gerecycled

Bovenstaande prullenbak herinnert mensen aan het classificeren van afval. Afvalverwerking ons milieu op de juiste manier beschermen.

9. Problemen oplossen

Probleem	Mogelijke redenen	Oplossing
Kan niet draaien op de machine	Geen ingangsvermogen	Steek de stekker in de geschikte socket
	Niet op de schakelaar gedrukt	Druk op de schakelaar
Lekkende uitlaat	Outlet zonder vaseline	Vaseline op het stopcontact aanbrengen
	Stopcontact kapot	Verander het stopcontact
Lekkende kom	De kom mag niet in de geschikte positie	Controleer de positie van de kom
	Geen vaseline op de afdichting van de kom ring	Vaseline op de afdichtring aanbrengen
	Slechte afdichtingsring	Vervang de afdichtring
De roerder niet werkend	De hoofdschakelaar niet aanzetten	De hoofdschakelaar aanzetten
	Kom binnenin bevriezen	Schakel de hoofdschakelaar uit en laat het ijs smelten
De machine geen slush maken	De hoofdschakelaar niet aanzetten	De hoofdschakelaar aanzetten
	Zet de Freeze-knop niet aan Zet de	Freeze-knop aan
	De dikte van de sneeuw is niet geschikt	Pas de dikte van de slush aan
	Condensor te vuil/slechte ventilatie	Maak de condensor schoon
	Slushmachine-benadering naar de hete positie	Zet de machine op een koele plaats positie
De roerder maakt lawaai	Het suikergehalte van water is te laag	Verhoog het suikerniveau
	De achterkant van de roestvrijstalen cilinder is te droog	Voeg wat geconcentreerde water erop

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer

1. Explosief diagram van slushmachine


Code	Onderdelen Naam
1	Dak
2	Binnendeksel
3	Tank
4	Lente
5	Plunjer
6	Kleine afdichtring
7	Hendel
8	Pin van handvat
9	Tankafdichtingsring
10	Roerstaaf
11	Ring van as
12	Zegel van as
13	Zegel van roerder
14	Aansluiten van roerder
15	Plug
16	Linker zijpaneel
17	Condensator
18	Voorpaneel
19	Rooster
20	Waterbak
21	Verdamper
22	Roerstaaf

Code	Onderdelen Naam
23	Koperen struik
24	Mengmotor
25	Achterpaneel van motorframe
26	Vast bord
27	Achterpaneel
28	Montage van een solenoïdeklep
29	Voet
30	Compressor
31	Regenerator van compressor
32	Beveiliging
33	Motor ventilator
34	Fan
35	Handgreep aan de zijkant
36	Bedieningspaneel
37	Rechter zijpaneel

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

F1/F2 Electromagnetic valve

Electrical diagram-XRJ12LX3

LED1 LED2 LED3 S1 S2 S3 A K T L N VSJ DCF1 DCF2 DCF3 FJ DJ1 DJ2 DJ3 M M4 N

M Compressor

M4 Cooling fan

M1/M2/M3 AC geared motor

K Main switch

A Touchpad

T Transformer
