BEDIENUNGSANLEITUNG XRJ12LX3 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

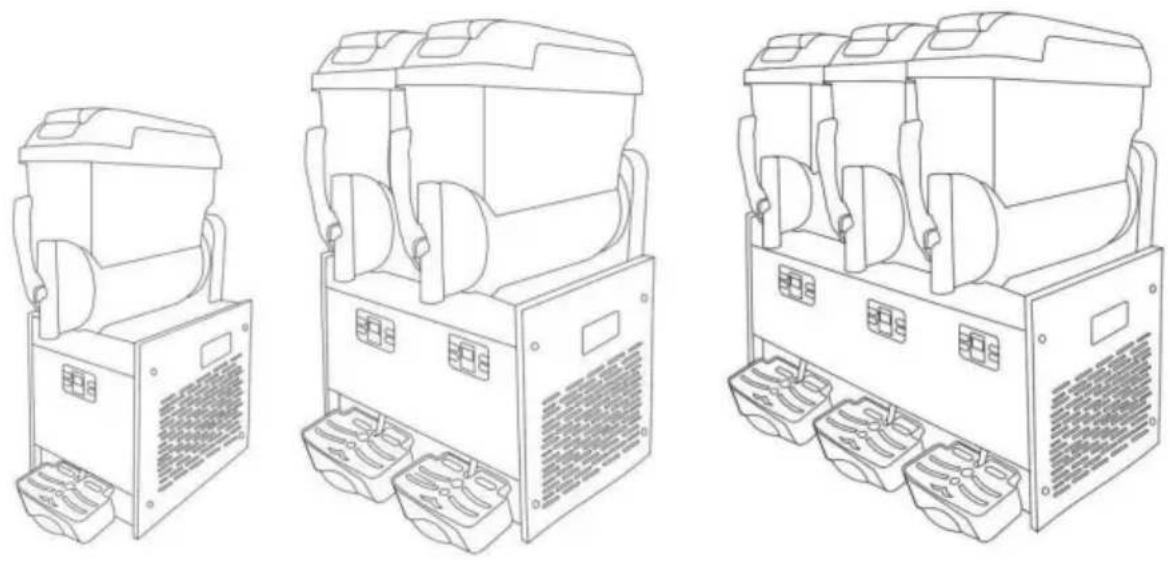

Slush-Maschine

MODELL: XRJ12LX1 XRJ12LX2 XRJ12LX3

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer

Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

ACHTUNG: Nicht ausdrücklich genehmigte Änderungen oder Modifikationen durch die für die Einhaltung verantwortliche Partei kann zum Erlöschen der Berechtigung zur Bedienung des Gerätes! Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt dürfen nicht ausdrücklich von der Partei genehmigt.verantwortlich für die Einhaltung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln, Diese Grenzen sind dazu bestimmt, angemessene Schutz vor schädlichen Störungen in einem Wohngebiet Installation.

Dieses Produkt erzeugt, verwendet und kann Radiofrequenzen ausstrahlen Energie und wenn es nicht gemäß den

Anweisungen, können Störungen im Funkverkehr verursachen Kommunikation. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Ausschalten des Produkts festgestellt werden kann und weiter, wird der Benutzer aufgefordert, zu versuchen, die Störungen zu beheben durch eine oder mehrere der folgenden Maßnahmen. • Richten

Sie die Empfangsantenne neu aus oder stellen Sie sie woanders

auf. • Vergrößern Sie den Abstand zwischen Produkt und Empfänger. • Schließen

Sie das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als dem an die der Empfänger angeschlossen ist.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Anweisungen

Vielen Dank, dass Sie sich für diese Slush-Maschine entschieden haben. Eine Slush-Maschine ist eine Maschine und ein Gerät, das in der Lebensmittel- und Gastronomiebranche weit verbreitet ist. Sie friert hauptsächlich gefrorenen Saft, Milch oder Joghurt und andere Getränke zu Sorbet ein und zerkleinert es mit einem Schaber in feine Partikel aus weichem Schneeeis! Lesen Sie vor der Verwendung bitte die gesamte Anleitung. Die Informationen helfen Ihnen dabei, die bestmöglichen Ergebnisse zu erzielen.

Inhalt

1. Einleitung 1.1

Hersteller 1.2

Betreiber 1.3

Handbuchverteilung 1.3.1

Funktion und Inhalt 1.3.2 Wer

muss das Handbuch lesen? 1.3.3 Wie ist

das Handbuch aufzubewahren? 2.

Maschinenbeschreibung 2.1

Verwendung

2.2 Hauptkomponenten 2.3

Technische Daten 2.4

Bedienfeld 3.

Sicherheitshandbuch

1. Transport und Lagerung

4.1 Verpackung
4.2 Transport
4.3 Speicherung
5. Installation
5.1 Stückliste
5.2 Einbaulage
5.3 Umgang mit Verpackungsmaterial
5.4 Stromversorgung anschließen
6. Bedienung
6.1 Material vorbereiten
6.2 Starten einer 1-Schüssel-Slushmaschine.
6.3 Starten einer 2-Schüssel-Slush-Maschine.
6.4 Starten einer 3-Schalen-Slush-Maschine
6.5 Slush-Ausgabe
6.6 Einstellen der Slush-Konsistenz.
6.7 Notfall.
7. Reinigung und Wartung
7.1 Leeren Sie die Schüssel.

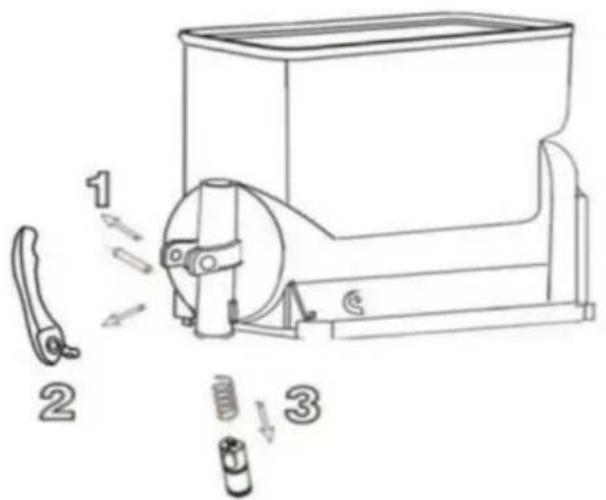

7.2 Demontage des Zapfhahns

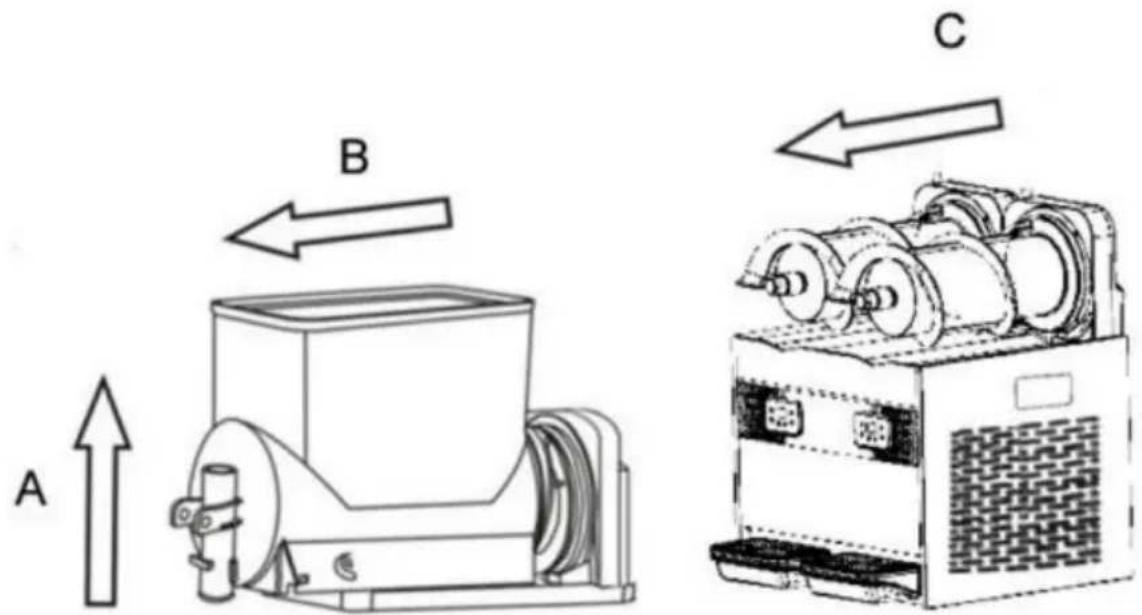

7.3 Schüssel und Deckel herausnehmen
7.4 Reinigung und Desinfektion von Teilen.
7.5 Rücksetzen gereinigter Teile
7.6 Reinigungsschritte
7.7 Tropfschalen reinigen

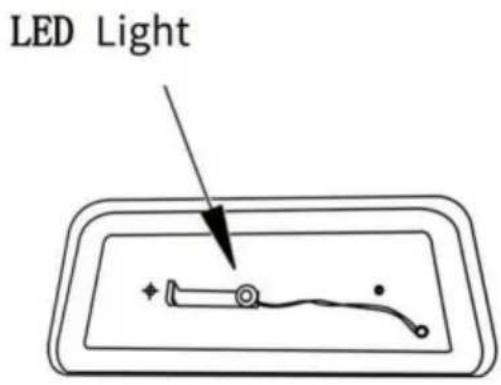

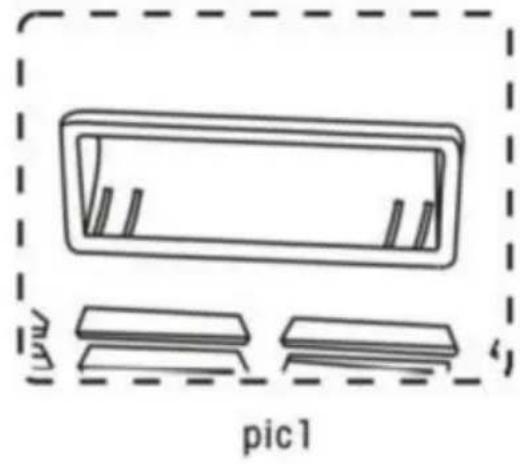

7.8 Glühlampe austauschen
7.9 Kondensator reinigen
7.9.1 Kondensator einer Ein-Schüssel-Slush-Maschine reinigen

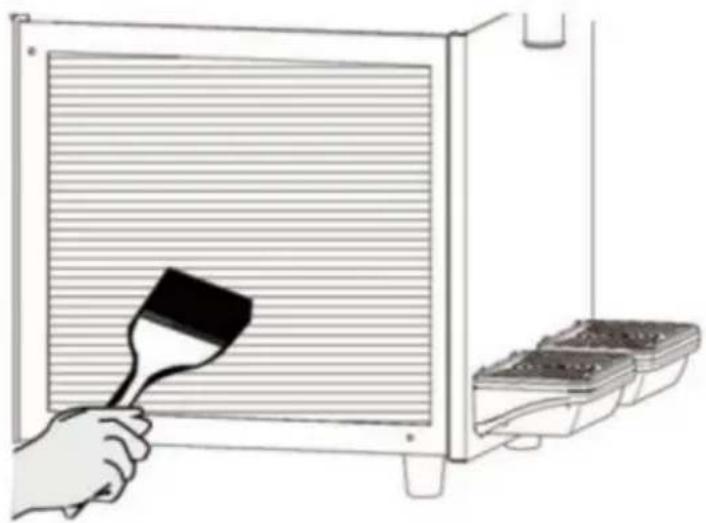

7.9.2 Kondensator einer Zwei-Schalen-Slush-Maschine reinigen
7.10 Planmäßige Wartung
8. Abfallbehandlung
9. Fehlerbehebung
10. Intelligentes elektrisches Ventilsystem.

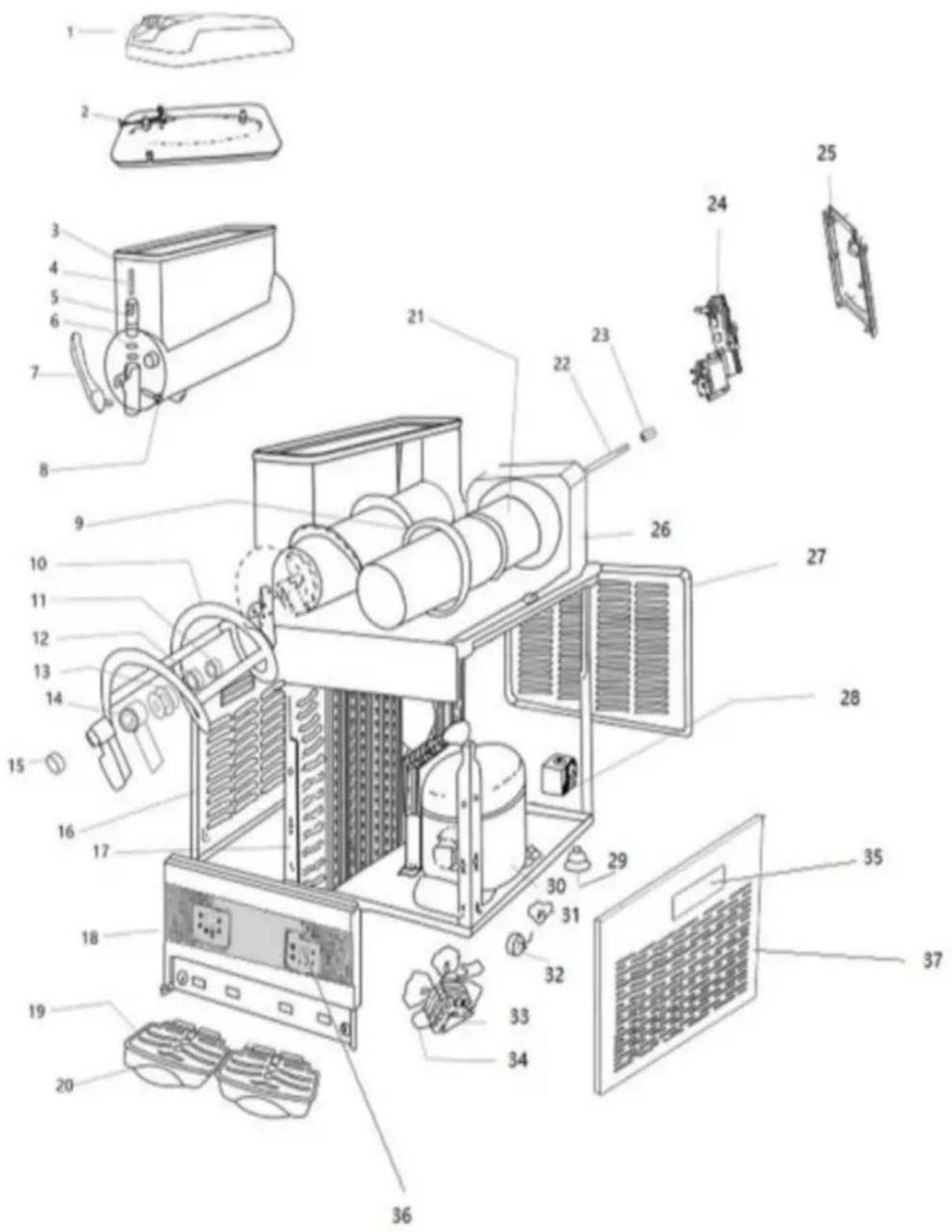

11. Explosionsdiagramm einer Slush-Maschine.

1. Einleitung

1.1 Hersteller

Die Angaben zum Hersteller finden Sie auf dem Typenschild

1.2 Betreiber

Basierend auf unterschiedlichen Anwendungen gibt es zwei Arten von Personen.

Benutzer

In Übereinstimmung mit dem Gesundheitsstandard Menschen trainiert Zwangstechniken,

Nach der Lektüre dieses Handbuchs wissen Sie, wie Sie Matsch verteilen können:

Slush-Maschine aufstellen und wechseln Richtiges Ausgeben der Produkte

Reinigung der Slush-Maschine

Spezialisiertes technisches Personal

Studium dieses Handbuchs und Ausbildung in der Installation, Verwendung und Wartung dieses Slush

Maschine;

Bei schwerwiegenden Fehlern können Sie die Slush-Maschine reparieren und dieses Handbuch kennen

Also

Beherrschen Sie alle Informationen des Handbuchs und können Sie die Diagramme erklären und

Grafiken richtig;

Wichtige Hygienekenntnisse gut kennen, Unfälle vermeiden, technische und sicherheitstechnische

Standards kennen

Sie haben Erfahrung mit der Bedienung dieser Art von Slush-Maschine.

Master-Behandlungsmaßnahme für den Notfall. ind getrennte Sicherheitsvorrichtung und

die Maschine richtig benutzen

Personen, die nicht mit den Bestimmungen übereinstimmen, ist die Nutzung der Maschine untersagt.

über Anforderung

1.3 Manuelle Verteilung

Benutzer müssen dieses Handbuch vor der Verwendung sorgfältig lesen.

1.3.1 Funktion und Inhalt

Bietet wichtige Informationen zur Verwendung und Installation

1.3.2 Wer soll das Handbuch lesen?

Benutzer und technisches Fachpersonal.

Dieses Handbuch ist ein untrennbarer Bestandteil der Maschine.

Daher muss es beim Verkauf an den Käufer geliefert werden.

1.3.3 So bewahren Sie das Handbuch auf

Das Handbuch muss in der Nähe der Maschine abgelegt und intakt und klar gehalten werden

2. Maschinenbeschreibung

2.1 Verwendung

Diese Maschine wird speziell für die Herstellung von Slush verwendet. Bei der Herstellung von Milchprodukten und anderen Lebensmitteln muss die Temperatur des Schüsselmaterials geprüft werden und den aktuellen Vorschriften und Standards der

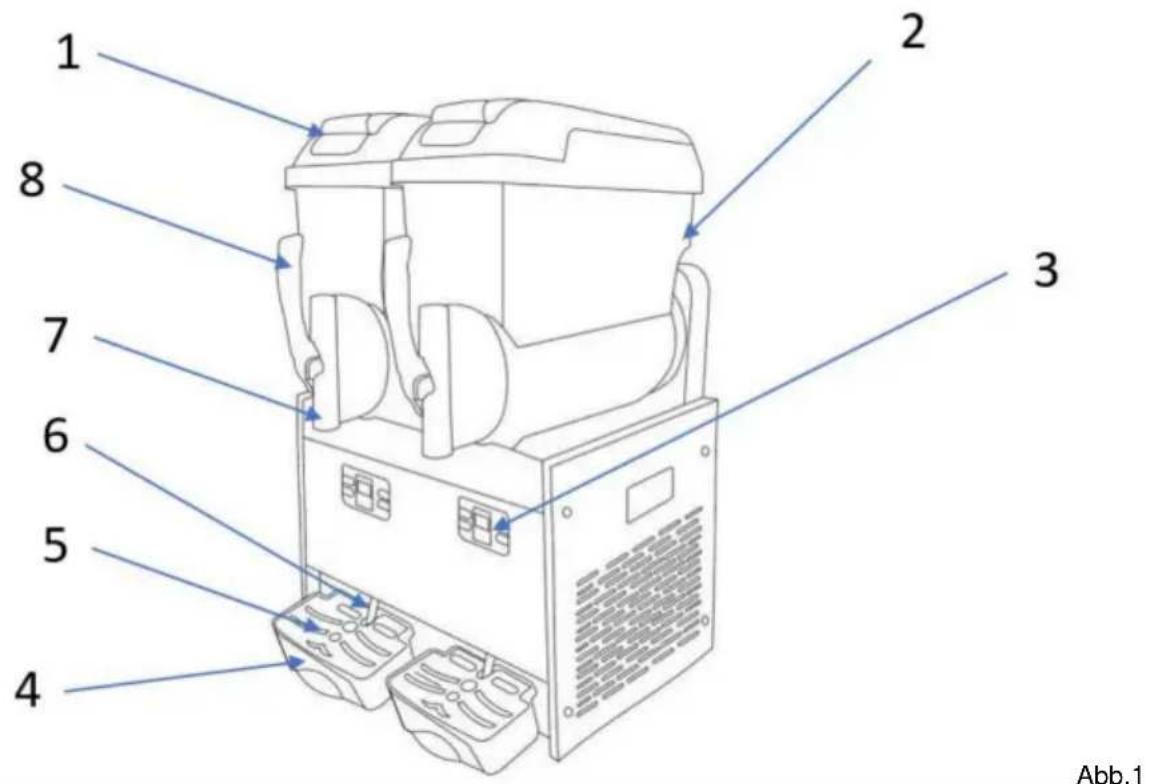

Maschine entsprechen. 2.2 Hauptkomponente

1.Schüsseldach2.Schüssel3.Bedienfeld

4.Tropfschale5.Tropfschalenabdeckung6.Ablaufschlauch

7.TippenSie auf 8.Griff

1 2 3 4 5 6 7 8 Abb.1

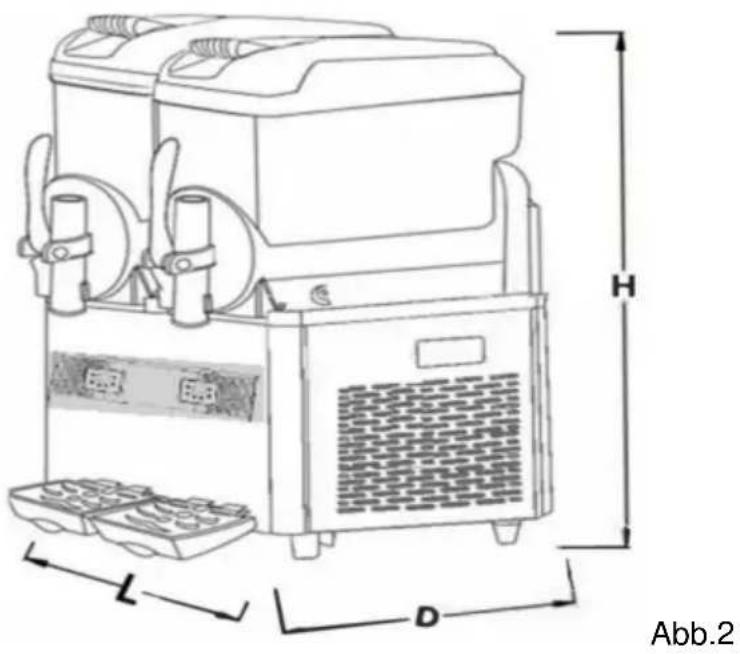

2.3 Technische Daten

Bemerkungen:

Kapazität und Gewicht sind ungefähre Angaben

Modus	XRJ12LX1 XRJ12LX2 XRJ12LX3
Größe LxTxH-(cm)	28,5x52,5x74,5 43x54x74 63x53,5x74,5
Nettogewicht (kg) (Schüssel leer)	Siehe Typenschild
Leistung (W)	Siehe Typenschild
Flüssigkeitstemperatur	Min.: 20 /68 Max: 32 /89
Bogen	1	2	3
Schüsselvolumen (L)	12	24	36
Lärm	<65 Dezibel
Klimatyp	N

Kapazität und Gewicht sind ungefähre Angaben

Der Hersteller hat das Recht auf Änderungen, ohne dass gesondert darauf hingewiesen wird.

Jede Änderung und Erhöhung muss genehmigt und durchgeführt werden von

Manufaktur.

3. Sicherheitshandbuch

Teile und Installation des Kondensators der Slush-Maschine, Probleme mit der Slush-Maschine Schießen, Ausschluss und Wartung müssen vom Hersteller durchgeführt werden Fachleute oder Personen mit einschlägiger Erfahrung.

Ohne erfahrene Menschen Überwachung oder Führung, Slush-Maschine kann nicht von Behinderten, Sinnesbehinderten, geistig Behinderten, Mangel an Erfahrung und Wissen;

Kinder müssen beaufsichtigt werden, wenn sie in der Nähe der Maschine spielen Wenn das Kabel der Maschine gebrochen ist, muss es vom Hersteller ersetzt werden.

Fachleute oder Personen mit einschlägiger Erfahrung

Wenn die Maschine verschrottet wird, muss sie von einem entsprechenden Autoritätsinstitutionen

4. Transport und Lagerung

4.1 Verpackung

Holzbox, konturierter Schaumstoff und zum Sammeln.

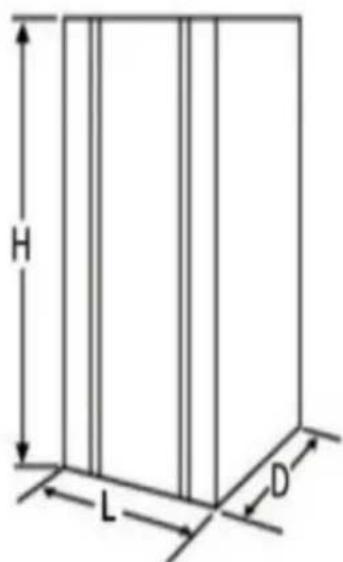

Verpackungsgröße (ungefähr)

	Breite (L) Tiefe (T) Höhe (H)
XRJ12LX1	385 mm	585 mm
XRJ12LX2	518 mm	585 mm
XRJ12LX3		570 mm690 mm

H L D

Abb.4

Bemerkungen: Verpackungsgröße und Gewicht sind ungefähre Angaben.

4.2 Transport. Hochbeet

aufbewahren und von mindestens zwei Personen tragen.

4.3 Lagerung

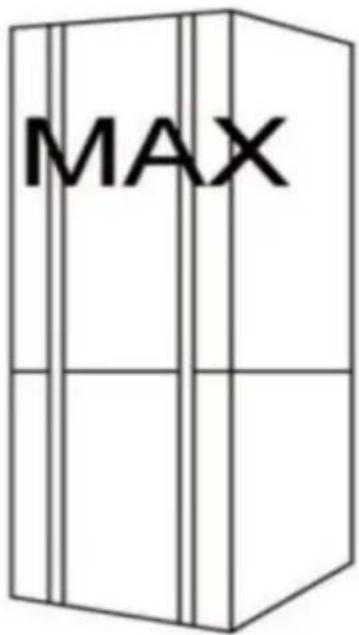

Hinweis: Bitte nicht mehr als drei Schichten auftragen. Siehe Abb. 5

MAX

Abb.5

5. Installation

Die Slush-Maschine muss im Innenbereich auf hartem und ebenem Boden mit ausreichend Licht und Belüftung aufgestellt werden (die Bodenneigung darf nicht mehr als 2 Grad betragen).

5.1 Teileliste Nach

der Reinigung und Desinfektion müssen alle im Handbuch angegebenen Teile mit Schmieröl bestrichen werden.

5.2 Einbaulage

Der Einbauort muss vorab geplant werden;

Der Aufstellungsort muss hart und eben sein

Installationsvoraussetzung ist ausreichend Licht und Belüftung und sauber; Strom

Steckdose wird zusätzlich benötigt;

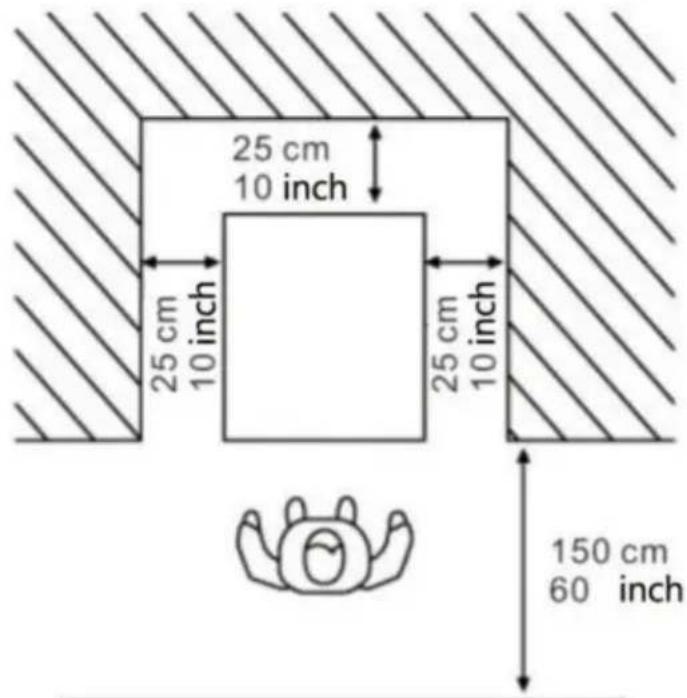

Installationsabstand zu anderen Objekten siehe unten Abb.6

25 cm 10 inch 25 cm 10 inch 25 cm 10 inch 150 cm 60 inch

Abb.6

5.3 Umgang mit Verpackungsmaterial

Entsorgen Sie Verpackungsmaterial separat gemäß den örtlichen Vorschriften.

Bewahren Sie es auf, um es später erneut zu verpacken und zu versenden.

5.4 Elektrischer Anschluss

Diese Arbeit darf nur von spezialisiertem Fachpersonal durchgeführt werden.

Bevor Sie die Maschine ans Stromnetz anschließen, vergewissern Sie sich, dass der Hauptschalter eingeschaltet ist. aus.

Für die Herstellung des Elektroanschlusses ist der Käufer verantwortlich.

Der Anschluss der Maschine an das Stromnetz muss über das

Stecker am Netzkabel. Beachten Sie unbedingt:

Die zum Zeitpunkt der Installation geltenden technischen Vorschriften und Normen;

Die Daten auf dem Typenschild an der Seite der Maschine

6. Betrieb

Slushy(Zuckeranteil: 15% )	Wenn Sie die Konsistenz vonMatsch oder Eiscreme anpassen müssen,können Sie mitdem Knopf I: die Härte/Temperatur vonMatsch/Margaritawein/Eiscremeanpassen. „+“:bedeutet dickere Konsistenz/niedrigereTemperatur. „-“: bedeutetgeringere Konsistenz/deutlich höhereTemperatur.
Margarita-Wein-Slush(Alkoholanteil 10–60 %)
Eiscreme(Anteil Eispulver: 33% )

Hinweis: Wenn die Temperatur im Inneren der Schüsseln sehr niedrig ist, bildet sich an der Außenseite der Schüsseln Reif. Das ist normal.

Überprüfen der Funktionen vor der Inbetriebnahme der Maschine

6.1 Material vorbereiten und gleichmäßig verrühren Nur

Wasser ist verboten

Water

Abb.7

Achtung:

Gehen Sie gemäß den Anweisungen des Herstellers

vor. Verdünnen und verrühren Sie konzentrierten Alkohol in einem Behälter mit Wasser. Der Zuckergehalt der Mischung sollte über 15 % liegen. Ein niedrigerer Gehalt beschädigt die Schnecken und

Getriebemotoren. Wenn Sie Margarita-Wein-Slush herstellen

möchten, gießen Sie den entsprechenden Prozentsatz Margarita

nach Bedarf in den Behälter.

Wenn Sie Eiscreme herstellen möchten, beträgt das Verhältnis von Eispulver

zu Wasser normalerweise 1:2,5 oder 1:3, was häufig auf der

Eispulververpackung empfohlen wird.

Entfernen Sie den Deckel wie folgt: 1. Heben Sie

den oberen Deckel an.

1. Gießen Sie das Material in Schüsseln

Achtung: Die Abdeckung nicht gewaltsam öffnen.

Heiße Flüssigkeiten können nicht eingefüllt werden (heiße Flüssigkeit bedeutet, dass der Flüssigkeitsgrad 40 °C überschreitet).

1. Schließen Sie den oberen Deckel, nachdem Sie das Material eingefüllt haben.

1. Warnung: Bevor Sie die Stromversorgung anschließen oder die Maschine starten, geben Sie das Material in die

Schüssel. 2. Das Material darf nicht nur Wasser sein.

1. Achtung: Verbot des Streichelns der Hand in der Schüsselmaschine funktioniert

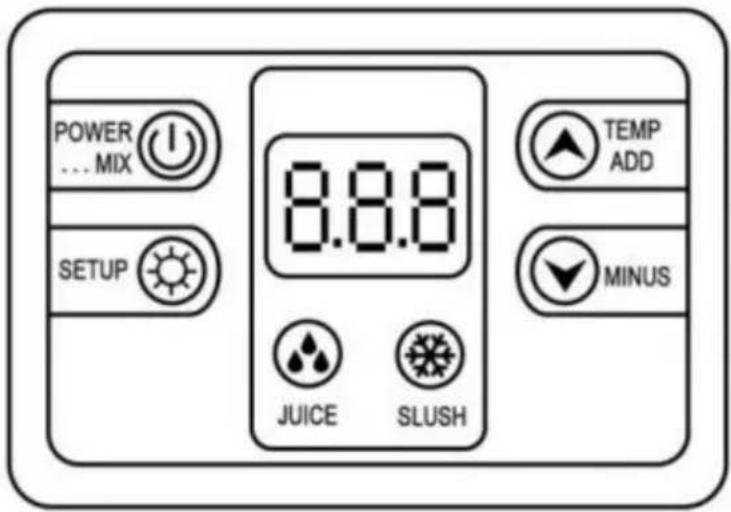

POWER ... MIX SETUP 8.8.8 TEMP ADD MINUS JUICE SLUSH

8.8.8	Bildschirm
	Reinigungs-/Bereitschaftssystem
	Saftsystem
	Matschsystem
	Temperaturanstieg
	Temperaturabfall
	Schaltfläche „Einstellungen“

6.2 Starten einer 1-Schüssel-Slush-Maschine Modell: XRJ12LX1

Funktion 1 System reinigen: Drücken Sie die „POWER MIX KEY“, schalten Sie das Mischen ein

Drücken Sie die „POWER MIX KEY“-Taste erneut, um die Mixfunktion auszuschalten.

Funktion 2 Saft machen: Drücken Sie die „SAFT-TASTE“, schalten Sie das Kaltgetränk ein

Funktion, und der Kompressor wird eingeschaltet. Drücken Sie dann die Taste „POWER MIX KEY“ zum Schließen der Entsaftungsfunktion.

Funktion 3 Slush/Margarita-Wein/Eiscreme herstellen: Drücken Sie die „SLUSH-TASTE“,

Schalten Sie die Slush-/Margarita-Wein-/Eiscreme-Funktion ein, und der Kompressor ist eingeschaltet. Drücken Sie dann die „POWER MIX KEY“, um das

Slush-/Margarita-Wein-/Eiscreme-Funktion.

Function4 Light: Beim Einstecken leuchtet das Licht automatisch auf. Wenn

Sie müssen es ausschalten, ziehen Sie einfach den Lichtkabelstecker auf der Rückseite des der Maschine.

6.3 Starten einer 2-Schüssel-Slush-MaschineModell: XRJ12L X2

Unter jeder Schüssel befindet sich ein Bedienfeld zur Steuerung dieser Schüssel.

Funktion 1 System reinigen: Drücken Sie die Funktion „POWER MIX KEYjeweils beim Mischen Drücken Sie die „POWER MIX KEY“ erneut, um die Mixfunktion auszuschalten.

Funktion 2 Saft machen: Drücken Sie die „SAFT-TASTE“, schalten Sie das Kaltgetränk ein

Funktion, und der Kompressor wird eingeschaltet. Drücken Sie dann die Taste „POWER MIX KEY“ zum Schließen der Entsaftungsfunktion.

Funktion 3 Slush/Margarita-Wein/Eiscreme herstellen: Drücken Sie die „SLUSH-TASTE“, Schalten Sie die Slush-/Margarita-Wein-/Eiscreme-Funktion ein, und der Kompressor ist eingeschaltet. Drücken Sie dann die „POWER MIX KEY“, um das

Slush-/Margarita-Wein-/Eiscreme-Funktion.

Function4 Light: Beim Einstecken leuchtet das Licht automatisch auf. Wenn

Sie müssen es ausschalten, ziehen Sie einfach den Lichtkabelstecker auf der Rückseite des der Maschine.

6.4 Starten einer 3-SCHÜSSEL-SLUSH-MASCHINE Modell: XRJ12L .X3

Unter jeder Schüssel befindet sich ein Bedienfeld zur Steuerung der einzelnen Schüssel.

Funktion 1 System reinigen: Drücken Sie die Funktion „POWER MIX KEY“. Mischen einschalten Drücken Sie die „POWER MIX KEY“ erneut, um die Mixfunktion auszuschalten.

Funktion 2 Saft machen: Drücken Sie die „SAFT-TASTE“, schalten Sie das Kaltgetränk ein Funktion, und der Kompressor wird eingeschaltet. Drücken Sie dann die Taste „POWER MIX

KEY“ zum Schließen der Entsaftungsfunktion.

Funktion 3 Slush/Margarita-Wein/Eiscreme herstellen: Drücken Sie die „SLUSH-TASTE“,

Schalten Sie die Slush-/Margarita-Wein-/Eiscreme-Funktion ein, und der Kompressor ist

eingeschaltet. Drücken Sie dann die „POWER MIX KEY“, um das

Slush-/Margarita-Wein-/Eiscreme-Funktion.

Function4 Light: Beim Einstecken leuchtet das Licht automatisch auf. Wenn

Sie müssen es ausschalten, ziehen Sie einfach den Lichtkabelstecker auf der Rückseite des der Maschine.

6.5 Slush-Ausgabe

Wenn Sie den Griff nach unten ziehen, fließt der Matsch aus

Achtung: Wenn Sie Slush zum ersten Mal oder nach

ein langer Stopp, bitte extrudieren und verschwenden Sie ein wenig und verteilen Sie dann Kunden.

7. Reinigung und Wartung

Vor dem Reinigen oder Warten von Außenteilen muss der Hauptschalter

ausgeschaltet und vom Stromnetz getrennt.

Bei der Reinigung und Wartung müssen Schutzausrüstungen (Handschuhe, Schutzbrille usw.)

entsprechend den örtlichen Sicherheitsstandards getragen werden.

Gehen Sie bei der Reinigung und Wartung wie folgt vor.

Tragen Sie zum Schutz vor Unfällen Schutzhandschuhe.

Verwenden Sie keine Lösungsmittel oder brennbare Substanzen

Verwenden Sie zum Reinigen der Maschine oder ihrer Teile keine harten Schwämme oder Metallschwämme.

Sprühen Sie keine Flüssigkeit in die Umgebung.

Teile nicht in der Schüssel waschen

Trocknen Sie die Teile nicht im Ofen oder in der Mikrowelle.

Tauchen Sie die Maschine nicht in Wasser

Sprühen Sie das Wasser nicht direkt auf die Maschine.

Es können warmes Wasser und ein Reinigungsmittel verwendet werden (unter Beachtung der örtlichen Gesetze

und Regeln)

Stellen Sie nach Abschluss der Arbeiten sicher, dass alle Schutzabdeckungen und

entfernt oder geöffnet und ordnungsgemäß gesichert wieder an ihren Platz zurückgeschickt.

Sauberkeit und Hygiene müssen sorgfältig und mit Nachdruck beachtet werden.

auf lokalem Standard, um qualifizierten Slush zu gewährleisten

Die Schüssel muss mindestens täglich gereinigt werden und die örtlichen Gesetze und Vorschriften einhalten.

Vorschriften

Und je nach Produkt können sich die Reinigungszeiten verlängern. Mehr

Informationen, wenden Sie sich bitte an den Hersteller, wenn die Maschine nicht verwendet wird

Bitte reinigen Sie die Zapfhähne einen Tag lang kontinuierlich mit einem sauberen Lappen.

Obwohl die Maschinenkomponenten aus Edelstahl, Kunststoff und Gummi bestehen

sind leicht zu reinigen sowie seine Form, ist es immer noch notwendig, Keime zu verhindern

und Pilzvermehrung durch halbherzige Reinigung.Wenn der Stecker nicht gezogen wird

aus oder der Gesamtschalter ist im offenen Zustand. Reinigen oder warten Sie nicht die

Maschine.

7.1 Schüssel leeren

Bevor Sie die Schüssel reinigen, leeren Sie sie

Wenn Sie es zum ersten Mal verwenden, müssen Sie es nicht leeren.

In dieser Anleitung wird nur eine Schüssel als Beispiel erklärt.

Die Bedienung anderer Schalen ist auf der Grundlage der entsprechenden Schaltflächen gleich.

Klicken Sie auf die Einschalttaste und die Taste „STRIR“, und gießen Sie dann das Material aus den Schüsseln aus.

7.2 Demontage des Zapfhahns

Vor dem Entfernen der Schüssel wird empfohlen, den Wasserhahn zu zerlegen. Nach

Reinigung, der Wasserhahn darf erst wieder eingesetzt werden, wenn die Schüssel richtig

in seinem Sitz positioniert. Entfernen Sie den Verschluss mit der Hafen, rennen Sie dann den

indem Sie den Dosiergriff nach oben drücken, und drücken Sie dann den Kolben und die Feder

nach unten, entfernen Sie den O-Ring. Legen Sie alle Ersatzteile in lauwarmes Wasser (Wasser

Temperatur ca. 50°C) und reinigen Sie wie in Abb. 9 gezeigt

Demontieren Sie die Wasserhähne nicht, wenn sich Produkte oder Flüssigkeiten in den Schüsseln befinden

7.3 Schüssel und Deckel herausnehmen

Nehmen Sie zum Reinigen der Maschine alle Schüsseln heraus.

Bewegen Sie die Schüssel wie folgt heraus:

1. Heben Sie die obere Abdeckung nach oben und nehmen Sie sie
   heraus. Ziehen Sie den Tank nach oben und außen, um ihn vollständig aus seinem Sitz zu entfernen.
2. Nehmen Sie den Rührer und die Rührerdichtung heraus. Siehe Abb. 10.

A B C

Abb.10

7.4 Teile reinigen und desinfizieren

Alle demontierten Teile sollten gründlich gereinigt werden

Wichtigkeit: Die Reinigungsmethode entspricht den örtlichen Hygienevorschriften.

Standard.

Gehen Sie bitte wie folgt vor:

Gießen Sie Wasser in den Behälter. Mischen Sie dann das Desinfektionsmittel mit Wasser (Fügen Sie 2 % hinzu).

Natriumhypochlorit zu Wasser)

Reinigen Sie Schüsseln, Deckel und Verdampfer mit einem Schwamm und Desinfektionsmittel.

gründlich, mit Wasser gründlich reinigen

Geben Sie das Desinfektionsmittel in einen anderen Behälter.

Legen Sie demontierte Teile 30 Minuten lang in ein Desinfektionsmittel.

Reinigung mit gründlichem Wasser wiederholen.

Trocknen Sie die Teile.

Bauen Sie die Maschine gemäß den Anweisungen von 7.5 zusammen.

Reinigen Sie das Dach und die Teile, die die Rohware berühren, mit einem Schwamm und Desinfektionsmittel. Material.

Bleiben Sie 30 Minuten

Bodenfläche 2-3 mal mit dem Schwamm unter fließendem Wasser reinigen.

Legen Sie die Abdeckung auf einen sauberen Bereich und trocknen Sie sie mit einem Lappen

Reinigen Sie die Hülle nicht mit Wasser oder desinfizieren Sie sie nicht, bevor Sie sie abnehmen.

7.5 Gereinigte Teile zurücksetzen

Alle desinfizierten Teile müssen wieder sorgfältig zusammengebaut werden.

Einige Teile müssen geschmiert werden, um normal zu funktionieren

Setzen Sie die Dichtung (A) auf den Rührer, siehe Abb. 12.

Wichtig: Überprüfen Sie die Dichtung regelmäßig, wenn sie gebrochen ist. Bitte ersetzen Sie eine

neues.

Ersetzen Sie die Dichtung (A) mindestens einmal jährlich. Schmieren Sie die

Dichtung (A) mit dem mitgelieferten Fett, siehe Abb. 13.

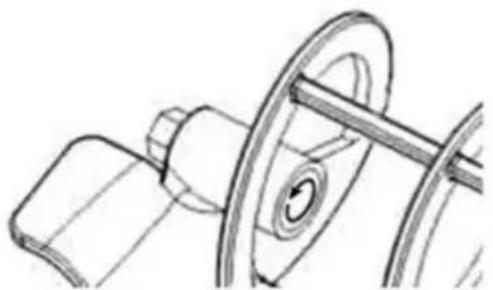

Installieren Sie die Dichtung (B), schmieren Sie sie mit Fett wie durch den Kreispfeil markiert,

Siehe Abb. 14

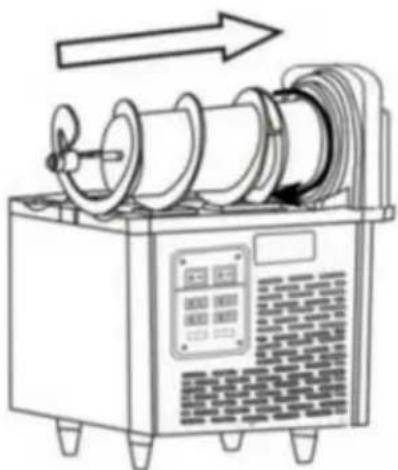

Setzen Sie den Rührer in Pfeilrichtung auf den Edelstahlzylinder.

Abb. 14. Achtung: Stellen Sie den Rührer auf die richtige Position ein.

Ersetzen Sie den Dichtungsring. Wenn der Motorteil undicht ist, müssen Sie

zum Auswechseln des Dichtrings

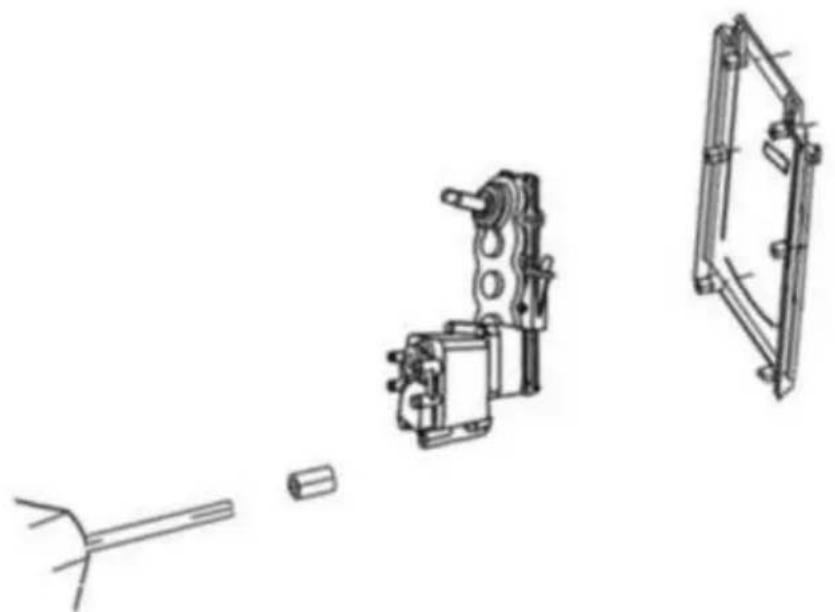

Nehmen Sie die mit dem Motor verbundene Motorhalterung heraus und ersetzen Sie dann die

Kopfdichtring (Achsscheibe, Achsdichtung).

Beim Ersetzen. Sie müssen etwas Fett hinzufügen. Dann installieren Sie den Motor

Halterung, die mit dem Motor verbunden ist.

Siehe Abb. 15

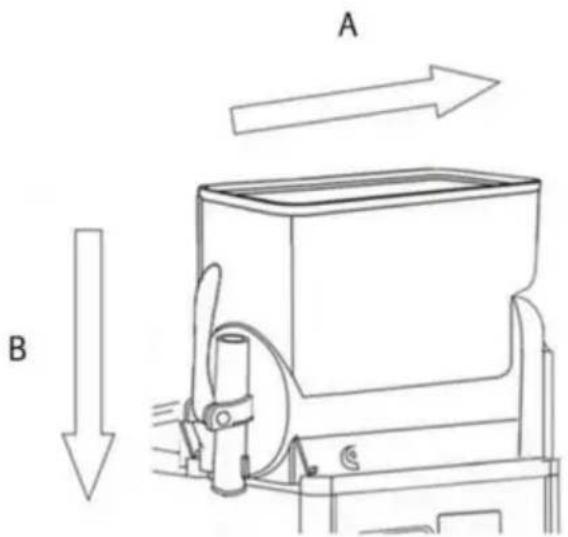

Bauen Sie die Schüssel zusammen und bringen Sie den Deckel an (siehe Abb. 16).

A B

Abb.16

Installieren Sie die Wasserhähne gemäß den Anweisungen in Abb. 17.

1. Bolzen vollständig mit Fett schmieren.
2. Schraube einsetzen, sobald das Gewinde stabil ist.

Achtung: Alle Teile gemäß den Abbildungsanweisungen installieren.

Bitte Fett gut auftragen, um ein Austreten von Flüssigkeit zu verhindern.

7.6 Reinigungsschritt

Vor der Verwendung dieser Maschine sind die folgenden Reinigungsschritte erforderlich

1. Füllen Sie die Schüssel vollständig mit Wasser
   2.Maschine nur im Reinigungsmodus starten und 5 Minuten rühren
2. Maschine abschalten und Hahn öffnen, um Behälter zu leeren.

7.7 Tropfschalen reinigen

Die Tropfschale sollte täglich geleert und gereinigt werden

Achtung: Alle Tropfschalen der Maschine sollten gereinigt werden.

Die Tropfschale muss geleert und gereinigt werden. Die Wasserschale herausnehmen, indem Sie sie anheben nach oben und dann nach außen.

Tablett und Gitterrost separat mit lauwarmem Wasser waschen.

Trocknen Sie alle Komponenten. Setzen Sie das Tablett wieder ein und drücken Sie nach unten, um es an der Maschine zu befestigen. Positionieren Sie das Gitter oben des Fachs.

Wenn die Maschinen gestoppt werden, reinigen Sie die Teile mit einem feuchten Lappen und trocknen Sie sie.

7.8 Glühlampe ersetzen

Nur wenn die Maschine ausgeschaltet und der Netzstecker gezogen ist, kann die Lampe

Ersetzen Sie die innere Abdeckung gemäß der Abbildung unten.

LED-Leuchtmittel, Innenabdeckung nach der Montage wieder gut , Bestätigen, dass geschlossen wurde aufsetzen.

Nur Profis können den Kondensator reinigen. Sie kennen alle Arbeitsschritte

gut, mit ungefähren Gerät und halten Sie sich an die lokalen Gesetze und Vorschriften streng

Kondensatoren müssen regelmäßig gereinigt werden.

Achtung: Maschine scharfe Oberfläche kann nach der Demontage Sicherheit offenbaren Schutzteile.

Ein verschmutzter Kondensator schwächt die Maschinenfunktion.

Kondensatoren sind nach dem Entfernen der Sicherheitsschutzteile sichtbar.

Auch wenn nur eine Platte (vorne, hinten oder seitlich) nicht installiert ist,

Die Benutzung der Maschine ist ebenfalls verboten.

Betreibern ist es verboten, Kondensatoren zu reinigen

Schutzteile müssen mit Schraubendrehern positioniert werden

Abb. 19

Methode zur Demontage des Panels

7.9.1 Kondensator einer Ein-Schüssel-Slush-Maschine reinigen

Sicherheitsschutzteile benötigen zum Befestigen und Demontieren Schraubendreher.

1. Lose Seitenwandschraube.
2. Seitenteil herausnehmen

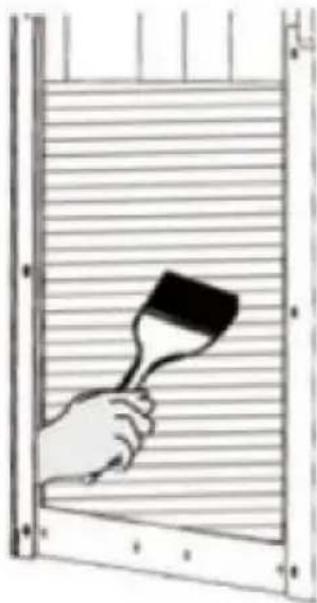

3. Sicherheitsschutzteile demontieren. Staub von der Kondensatoroberfläche bürsten mit trockenem Pinsel wie Abb. 20

Nach der Reinigung des Kondensators die Sicherheitsschutzteile wieder anbringen

7.9.2 Kondensator einer Zwei-Schalen-Slush-Maschine reinigen Nach den folgenden Anweisungen

1. Die Schrauben der Rückplatte lösen.
2. Die Schrauben der Seitenplatte lösen.
3. Nehmen Sie die Seitenwand ab.

Sicherheitsschutzteile demontieren.

Bürsten Sie Staub mit einer trockenen Bürste von der Kondensatoroberfläche, wie unten beschrieben.

7.10 Planmäßige Wartung

Diese Maschine muss von Fachleuten in regelmäßigen (mindestens 1

Jahr).

Durch regelmäßige Wartung kann die Sicherheit der Maschine und ihrer Teile gewährleistet werden Zustand

Alle defekten Teile müssen durch Originalteile des Herstellers ersetzt werden.

Wenn Teile der Maschine defekt sind oder kaputt sind, ist die Maschine

deren Verwendung verboten ist.

Der Benutzer kann die Maschine nicht selbst warten

8. Abfallbehandlung

Elektronischer Abfall muss gemäß 2002/96/EG entsorgt werden

Aber Abfälle müssen zerlegt und klassifiziert werden und nützliche Teile sollten

recycelt werden

Der oben abgebildete Mülleimer erinnert die Menschen daran, ihren Müll zu sortieren. Abfallbehandlung unsere Umwelt richtig schützen.

9. Fehlerbehebung

Problem	Mögliche Gründe	Lösung
Kann nicht drehen auf der Maschine	Keine Eingangsleistung	Stecken Sie den Stecker in die passende Steckdose
	Den Schalter nicht gedrückt	Drücken Sie den Schalter
Auslass undicht	Steckdose ohne Vaseline	Vaseline auf die Steckdose auftragen
	Steckdose defekt	Wechseln Sie die Steckdose
Schüssel undicht	Die Schüssel darf nicht in geeignete Position	Überprüfen Sie die Position der Schüssel
	Keine Vaseline auf der Schüsseldichtung Ring	Tragen Sie Vaseline auf den Dichtungsring auf.
	Schlechter Dichtungsring	Wechseln Sie den Dichtungsring
Der Rührer nichtArbeiten	Hauptschalter nicht einschalten Hauptschalter einschalten
	Schüssel innen einfrieren	Hauptschalter ausschaltenund lass das Eis schmelzen
Die Maschinekeinen Matschmachen	Hauptschalter nicht einschalten Hauptschalter einschalten
	Die Freeze-Taste nicht einschalten Die	Freeze-Taste einschalten
	Die Schneematschdicke ist nichtgeeignet	Passen Sie die Matschdicke an
	Kondensator zu schmutzig/schlechte Belüftung	Reinigen Sie den Kondensator
	Slush-Maschine nähert sich der heißenPosition	Stellen Sie die Maschine an einen kühlenPosition
Der Rührermacht Lärm	Der Zuckergehalt des Wassers istzu niedrig	Erhöhen Sie den Zuckerspiegel
	Die Rückseite des Edelstahlzylindersist zu trocken	Fügen Sie etwas konzentriertesWasser darauf

10. Intelligentes elektronisches Ventilsystem

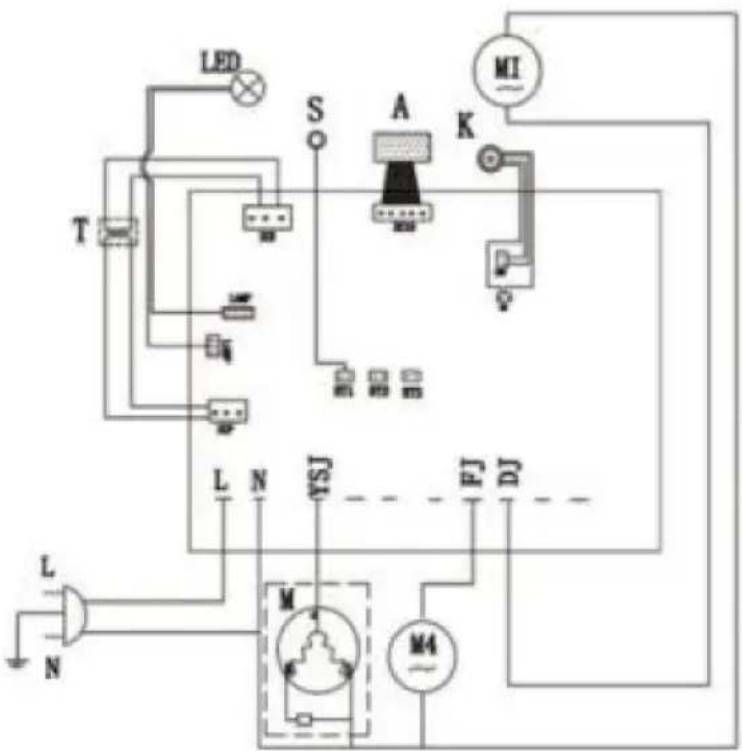

Electrical diagram-XRJ12LX1

1. Explosionsdiagramm der Slush-Maschine


Code	Teilename
1	Dach
2	Innenbezug
3	Tank
4	Frühling
5	Kolben
6	Kleiner Dichtungsring
7	Handhaben
8	Stift des Griffs
9	Tankdichtring
10	Rührer
11	Unterlegscheibe der Achse
12	Dichtung der Achse
13	Dichtung des Rührers
14	Anschluss des Rührers
15	Stecker
16	Linke Seitenwand
17	Kondensator
18	Vorderseite
19	Netz
20	Wasserschale
21	Verdampfer
22	Rührstab

Code	Teilename
23	Kupferbuchse
24	Mischmotor
25	Rückseite des Motorrahmens
26	Feste Tafel
27	Rückseite
28	Magnetventilbaugruppe
29	Fuß
30	Kompressor
31	Regenerator des Kompressors
32	Sicherheit
33	Motorlüfter
34	Lüfter
35	Griff an der Seitenwand
36	Steuerplatine
37	Rechtes Seitenteil

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

8. Przetwarzanie odpadów

Fabrikant 1.2 Bediener

1.3 Distributie

bovenstaande vereiste

1.3 Handmatige distributie

2.3 Technische gegevens

Opmerkingen:

10. Intelligent elektronisch kleppensysteem

Electrical diagram-XRJ12LX1
