GEBRUIKSAANWIJZING TN-1122D Vevor

Lees en begrijp alle veiligheidsmaterialen die bij uw elektrisch gereedschap of machine zijn geleverd, voordat u ermee aan de slag Volg altijd alle veiligheidsrichtlijnen die zijn opgesteld door de fabrikant het elektrisch gereedschap of de machine.

SAFETY GUIDELINES

WAARSCHUWING! Om het risico op letsel te verminderen, moet de gebruiker de instructiehandleiding lezen.

WAARSCHUWING! Lees alle instructies. Het niet opvolgen van alle vermelde instructies hieronder kan leiden tot een elektrische schok, bra en/of ernstig letsel. De term ' elektrisch gereedschap' in alle onderstaa waarschuwingen verwijst naar uw elektrisch gereedschap dat op netvoeding (met snoer) of op batterijen werkt (snoerloos).

BEWAAR DEZE INSTRUCTIES

1) Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donker gebieden nodigen uit ongelukken.
b) Gebruik geen elektrisch gereedschap in een gevaarlijke omgeving. Gebruik geen stroom

gereedschap op vochtige of natte locaties, of stel ze bloot aan regen c) Gebruik geen stroomtoevoer in explosieve atmosferen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen d ontbranden .

d) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.

Afleiding kan ertoe leiden dat u de controle verliest.

e) Maak uw werkplaats kindveilig met hangsloten, hoofdschakelaars of door startsleutels verwijderen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact pass: Wijzig nooit de stekker

manier. _ Gebruik er geen adapterstekkers met geaarde (geaarde) st hulpmiddelen. Ongewijzigd stekkers en het op elkaar afstemmen ervan vermindert het risico op een elektrische schok

b)Elektrisch gereedschap aarden. Als het gereedschap is uitgerust met een driepolige stekker, mag deze alleen worden aangesloten op een geaard stopcontact met drie gaten. Als het meer professionele stopcon niet beschikbaar is, laat het dan installeren door een gekwalificeerde elektricien. Verwijder nooit het derde tandje en wijzig de meegeleverde stekker op geen enkele manier

c)Vermijd lichaamscontact met geaarde of geaarde oppervlakken zoals buizen,

radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schok als uw lichaam geaard is

d) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat binnenkomt a

elektrisch gereedschap verhoogt het risico op een elektrische schok e) Maak geen misbruik van het snoer. Gebruik het snoer nooit om h elektrisch gereedschap te dragen, eraan te trekken of de stekker uit l stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, sch randen of bewegende delen. Beschadigde of verwarde snoeren vergrote

het risico op een elektrische schok.

f) Gebruik een geschikt verlengsnoer en zorg ervoor dat dit in goede verkeert. Als u een verlengsnoer gebruikt, zorg er dan voor dat u er gebruikt die zwaar genoeg is om de stroom te dragen die uw machi. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in stroomverlies en oververhitting. Wanneer u een stroomvoorziening buitenshuis gebruikt, gebruik dan een verlengsnoer da geschikt is voor gebruik buitenshuis

3) Aanvullende veiligheidsregels voor het precisieverstekmeetsysteem

a ) Lees deze handleiding en deze veiligheidsrichtlijnen. Volg de veiligheidsrichtlijnen van de fabrikant voor het gereedschap waarop u de accessoire gebruikt, en leer de toepassingen en imitaties van het gereedschap kennen, evenals de specifieke gevaren ervan. Het bediene van het elektrische gereedschap voordat u het veilige en correcte geb begrijpt, kan leiden tot persoonlijk letsel

b) Zorg ervoor dat de handgreep goed vastzit en dat de T-knoppen extrusie van het hek aanwezig zijn

vast voordat u het elektrisch gereedschap start.

c) Bewaar uw handen uit de buurt van een bewegend mes of bit w de machine bedient

machine. Reik nooit in de buurt van een bewegend mes of bit om \ verwijderen. Schakel het elektrische gereedschap uit en kijk of het me bit volledig tot stilstand komt.

d) Ondersteun lange planken altijd aan zowel de invoer- als de uitvoerzijde.

e) Houd werkstukken altijd stevig tegen de machinetafel en het verste meter of hek.

f) Dit verstekmeetsysteem is ontworpen voor een specifieke toepassing. Niet doen

wijzigen en/of gebruiken voor een andere toepassing. Als u vragen he over de verstekmeter.

WAARSCHUWING:

Dit product kan u blootstellen aan chemicaliën, waaronder acrylonitril e andere chemicaliën waarvan in de staat Californië bekend is dat ze k veroorzaken en reproductieve schade.

Ga voor meer informatie naar www.P65Warnings.ca.gov.

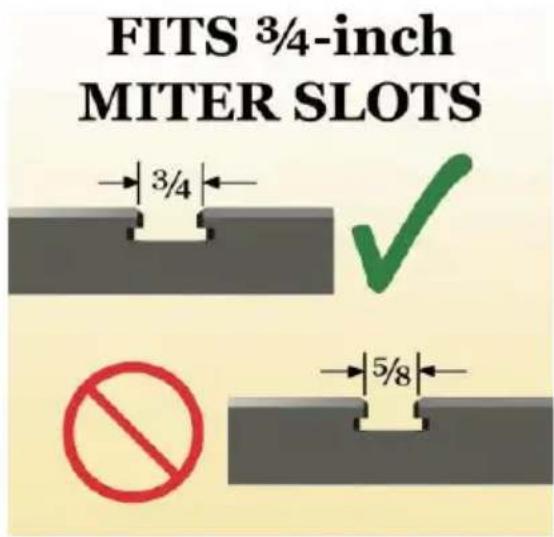

Dit product is alleen geschikt voor diagonale groeven van 3/4 inch

FITS 3/4-inch MITER SLOTS 3/4 5/8

CALIBRATE IF NEEDED

Over het algemeen is de verstekmeter klaar om naar rechts te gaan doos. In het onwaarschijnlijke geval dat de verstekmeter moet worden gekalibreerd. Lees de volgende stappen om uw nieuwe verstek correct nauwkeurig uit te lijnen en te kalibreren graadmeter.

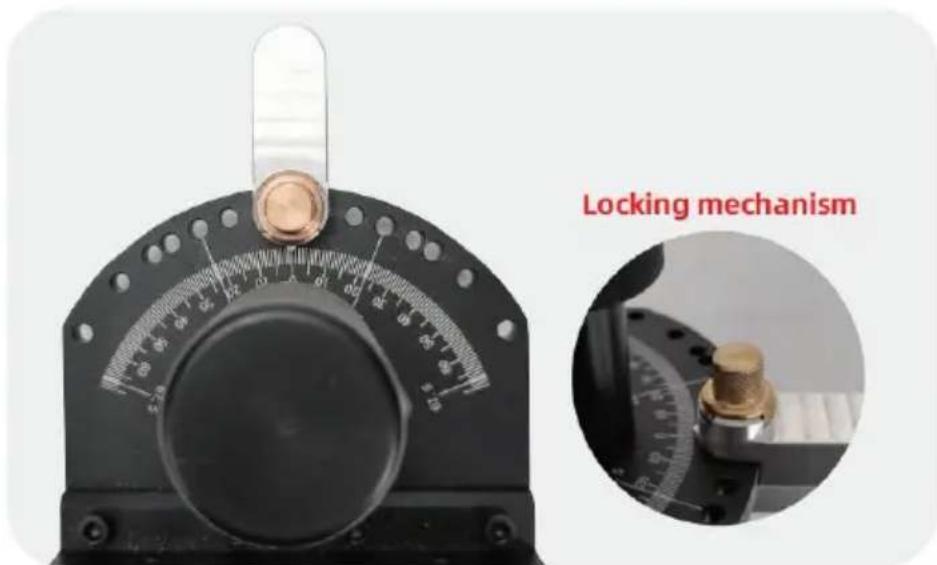

43. Laat de vaste knop en handgreep los

Draai de hendel van de hellingsmeter linksom los, til de metalen kno en draai hem 90 ° om hem los te maken

Met de borgpen ingeschakeld (neergelaten en vergrendeld op nul posit stoppositie) pas de aan verstekmeetkop op nul op het indexpunt, zoal weergegeven.

45. Maak het vierkant

Plaats een winkelhaak omhoog en tegen de verstekbalk (1), schuif he vervolgens omhoog tegen de voorkant van de verstekgeleider (2). Stel voorkant van de verstekgeleider zodat deze 90 is graden naar de verstek staaf.

1 2

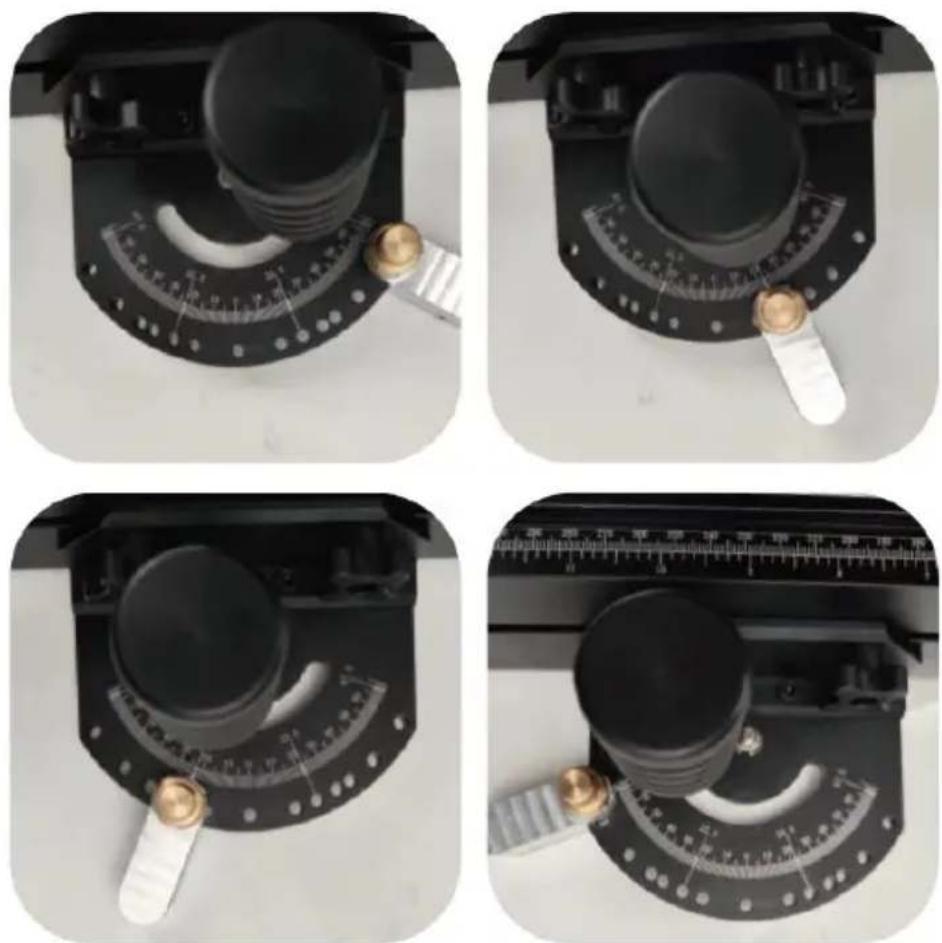

46. Vergrendel het knopmechanisme en draai het vast

Zodra u het werkoppervlak op 90° heeft ingesteld, draait u eerst de vast om de pan-kantelpositie te behouden en draait u vervolgens de metalen knop in de kaartsleuf

47. Pas de plunjerhandgreep aan

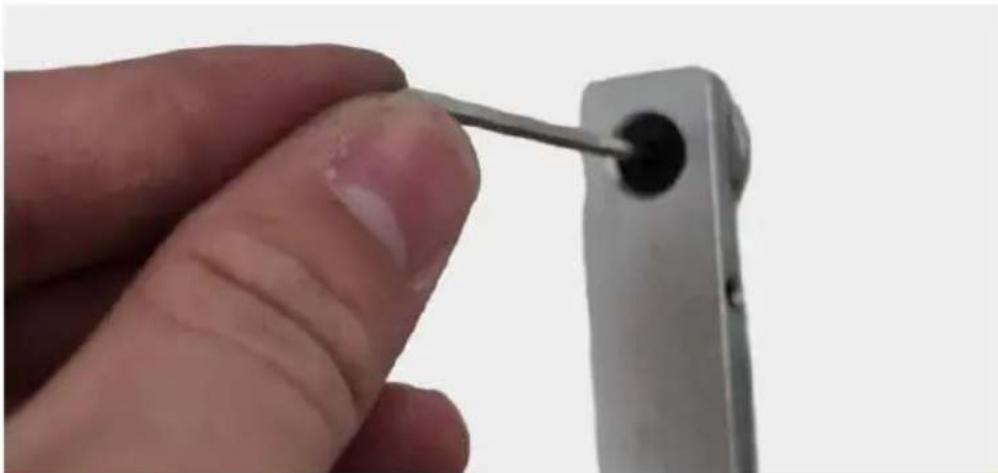

Afhankelijk van de gleuf van uw tafelzaag, wilt u wellicht de veerbela plunjers op de verstekbalk afstellen. Gewoon gebruik een inbussleutel de

plunjers naar buiten of trek ze naar binnen totdat je precies de juiste pasvorm hebt bereikt.

Wanneer u de plunjers afstelt, moet u ze niet te ver uitstre Hierdoor kan de verstekbalk niet soepel glijden en kan mog de plunjers beschadigen.

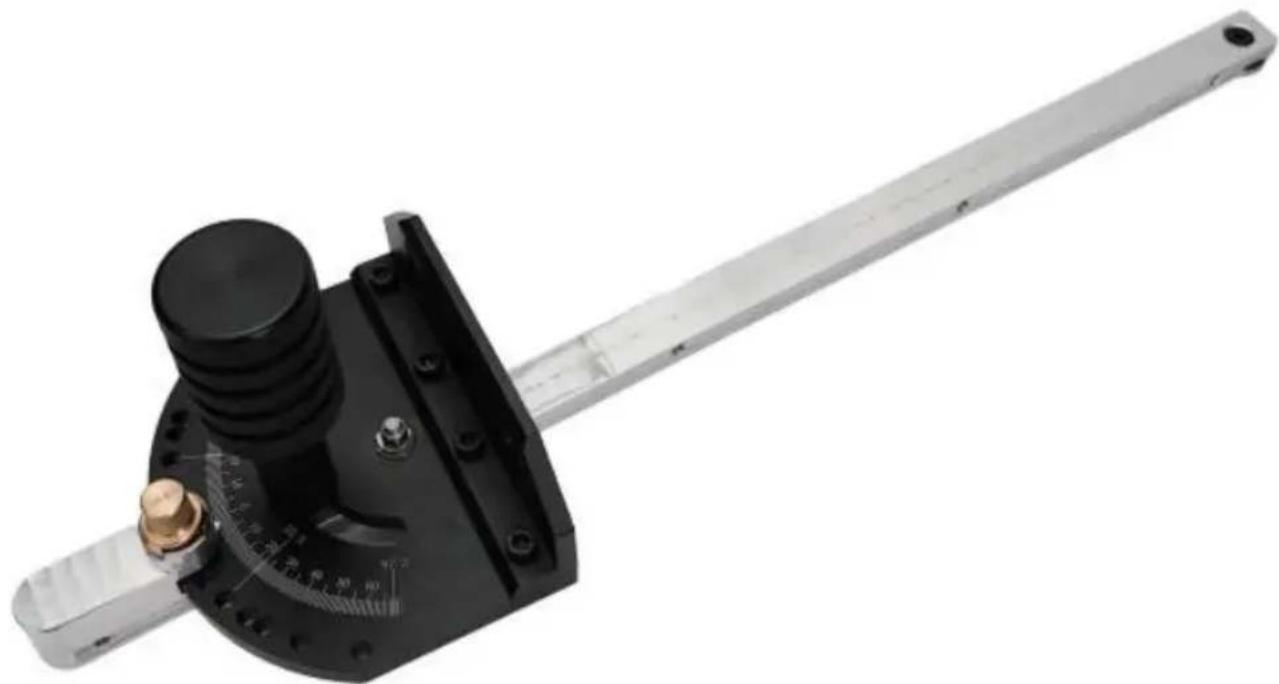

48. Je bent klaar om te gaan!

Uw nieuwe verstekmeter is nu gekalibreerd en klaar om te gebruiken.

49. Installatie van aluminium verstekhekken hendel

Veel moderne precisie-verstekmeters zijn voorgeboord een

standaardhoogte voor verstekhekken. Gewoon uitlijnen de bouten met c gaten en bevestig het hek aan de peil met behulp van de meegelev bouten, ringen en T-knoppen zoals hierboven getoond.

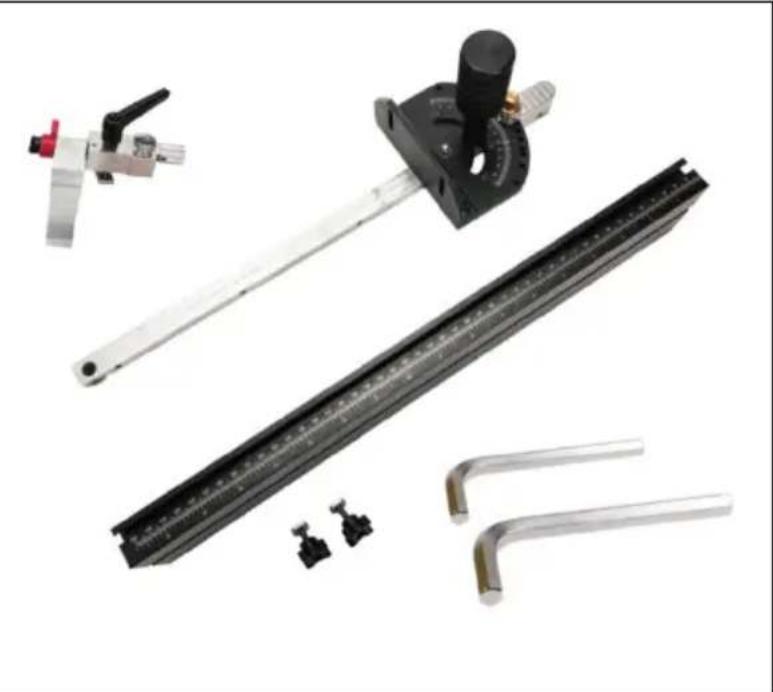

Installatie van Flip Stop

De ideale oplossing voor herhaalde lengtesneden uw tafelzaag, de sne stoppen en glijdt gemakkelijk recht naar boven rail op het aluminium hekwerk en is vastgezet op zijn plaats door de T-knop vast te draaie

Afhankelijk van welke kant van het mes dat u snijdt op, uw voorraad Altijd contact opnemen met de flip-stop aan de buitenkant van de arr zorgt ervoor dat de flip-stop dat doet houd uw voorraad op zijn plaat minimaal toneelstuk. De Flip Stop kan aan beide zijden van de tafel worden gebruikt mes terwijl u zich op het aluminium hek bevindt . In nodig kan de Flip Stop worden omgedraaid door de demontage eenhe waarbij u de arm aan de andere kant van de arm plaatst stoppen e weer in elkaar zetten de eenheid.

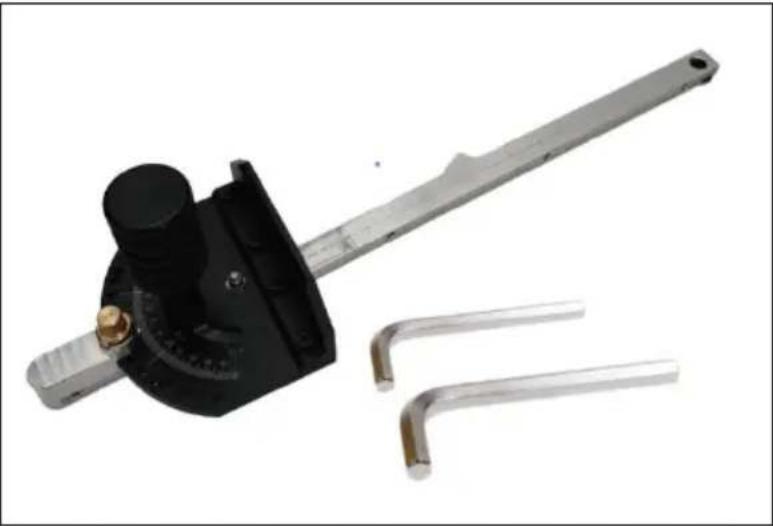

Tafelzaag schuine zaagmaat zonder steun -60 ° tot +60 ° zonder kos

Inventaris : aanpassingsplaat en schuifbalk, gemonteerd) Handvat * 1 roosterbegrenzer * 1 inbussleutel (4 mm) * 1 inbussleutel (2 mm) * 1 handleiding * 1

Tafelzaag schuine zaagmaat met steun -60° tot+60° 18 inch niet opgeladen

Inventaris : Achterberg * 1 Diagonale snijmaat * 1 (metalen verstelplaat & schuifbalk, gemonteerd) Handvat * 1 roosterbegrenzer * 1 inbussleutel (4 mm) * 1 inbussleutel (2 mm) * 1 handleiding * 1 Lengte achterkant : 18"(460mm)

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 26 inch zonde

Inventaris :

Achterberg * 1

Diagonale snijmaat * 1 (meta aanpassingsplaat en schuifbalk gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

24"(610mm)

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 18-35 inch nie opgeladen

Inventaris :

Diagonale snijmaat * 1 (meta aanpassingsplaat en schuifbalk gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

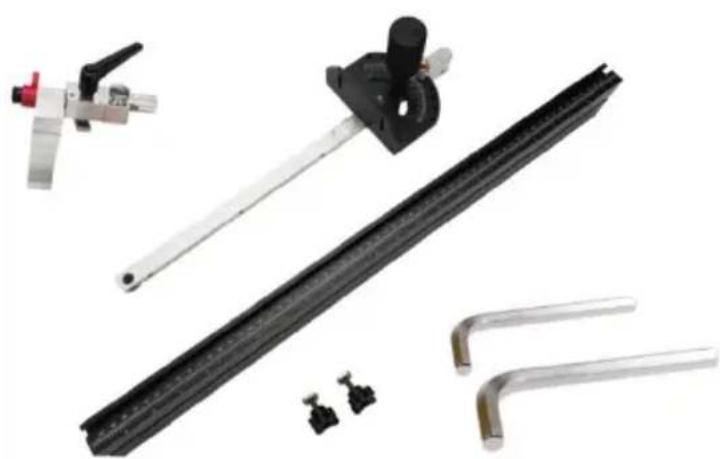

Lengte achterkant :

19-35 "(490-890 mm)

Gedemonteerd diagram van visgraatschaalonderdelen

handle*1 blade*1

Spring Jimmy screw*4

Weergave van het bereik van de deelwaarden voor de visgraatschaal

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Technisch Ondersteuning en e-garantiecertificaat

sexkantnyckel (2 mm) * 1

bruksanvisning * 1

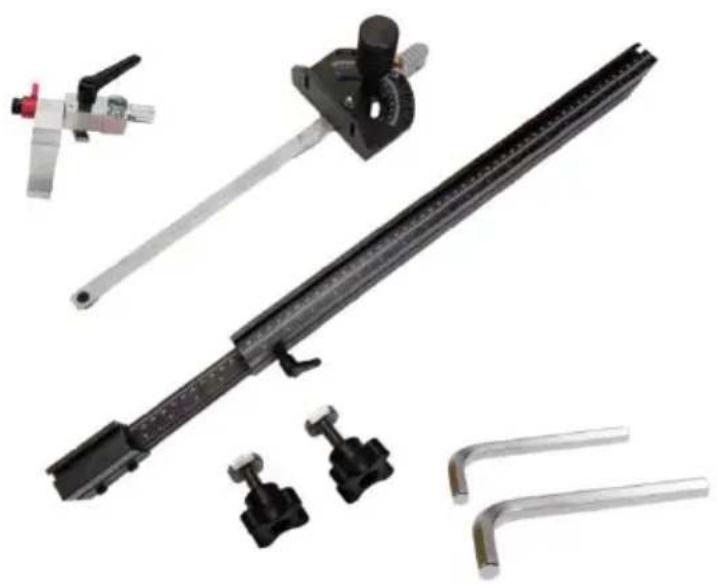

Rygglängd :

19-35" (490-890 mm)
