GEBRUIKSAANWIJZING WPSR-XM016 Vevor
We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden.
'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou konnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijkking met de große topmerken en betekenen Nietoodzakelijkwerjs dat ze alle aangeboden categorieen gereedschappendekken. door ons. U wordt er vriendelijk aan herinnerd om, wonneer u een bestelling bij onsplaatst, zorgvuldig te verifielen of u daadwerkelijk de helft bespaart in vergelijkking met de große topmerken.
VEVOR®
TOUGH TOOLS, HALF PRICE

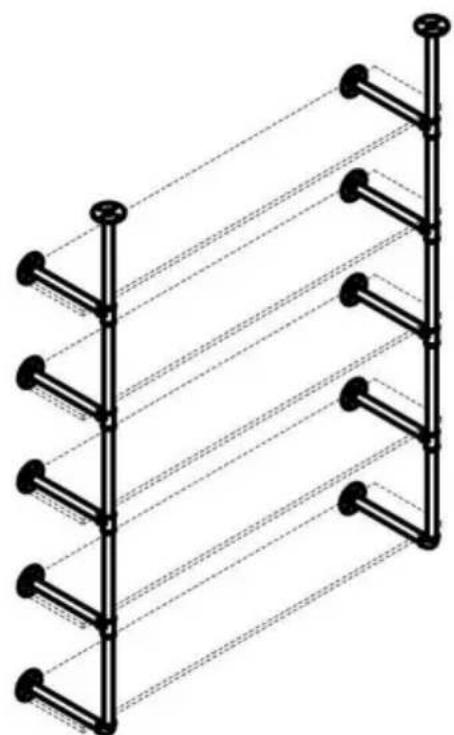

PIJPENPLANKEN
MODEL: WPSR-XM016/WPSR-XM017
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische
ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de origine instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.
BELANGRIJKE VEILIGHEIDSMAATREGELEN
WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel
bedieren of onderhonden van dit product. Het Niet opvolgen van deze waarschuwingen en instructies hunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. Vermijd dat kinderen het product gebruiken. En dit product is geen spelgoed. Niet doeen LAST kinderen spelen.
VOORZORGSGMAATREGELEN VOOR INSTALLATIE
- Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creeren.
- Houd de verzamelplaats schoon en goed verlicht.
- Mogelikheden gelden alleen voor correct en volledig gemonteerd product.
- Houd omstanders tijdens de montage uit de buurt.
- Niet monteren als u moe bent of onder inyloed bent van alcohol, drugs of medicijnen.
- Blijuit de buurt van scherpe punten, messen en andere voorwerpen.
- Voor aanvullende informatie over de hieronder genoemde onderdelen pagina's verwijzen wij u maar het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkomgeving. Houdkleine reserveonderdelen buiten de deur van het bereik van kinderen.
BEWAAR DEZE INSTRUCTIES
VEILIGHEID EN VOORZORGSGMAATREGELEN
WAARSCHUWING:
- Plaats Niet te veel gewicht op de pijpenplanken, deze können verbuigen of zichs gegelijk worden Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 50~kg teplaatsen
- De buizenplanken worden alleen op massieve muren geinstalleerd, zoals massieve bakstenen muren en betonnen muren. Als de pijplanken op houten wanden worden geinstalleerd, können de dikte van de houten wand要去 minimaal 6 cm�n.
LET OP:
Let er bij het installereren van de pijpplanken op dat u deplaat in een horizontale sta houdt, zodate u de items better kunt plaatsen. • Dit product isuitsuitend bedoeld voor installmentie binnenshuis.
SPECIFICATIE

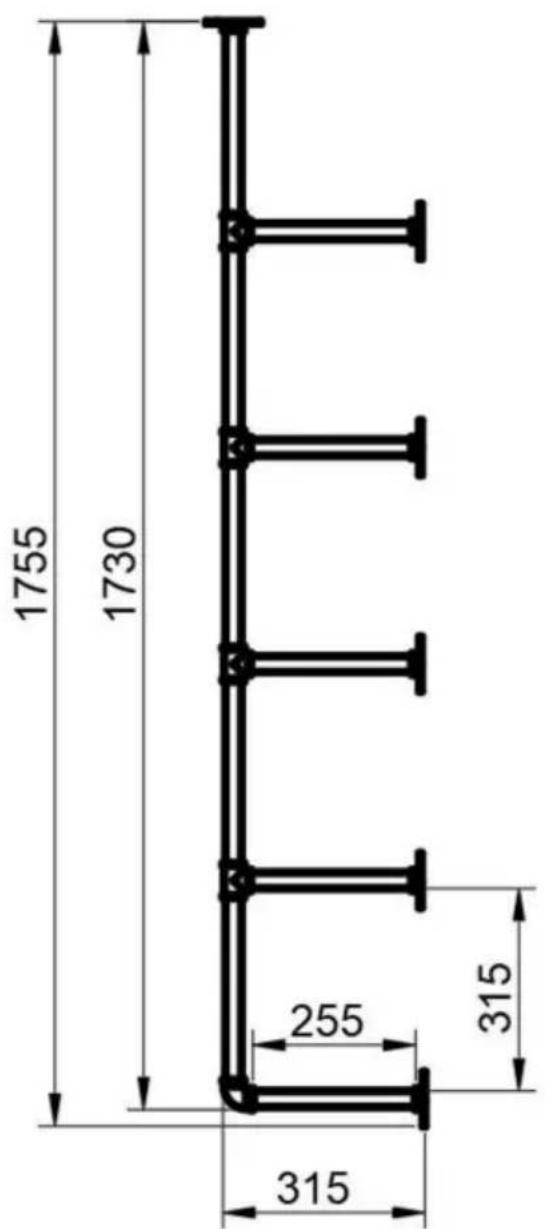

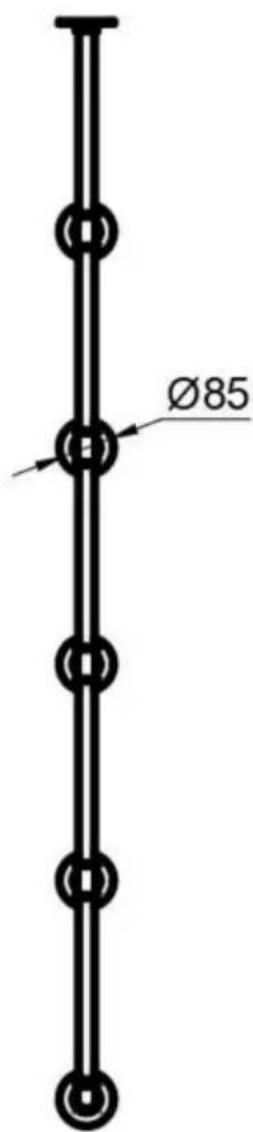

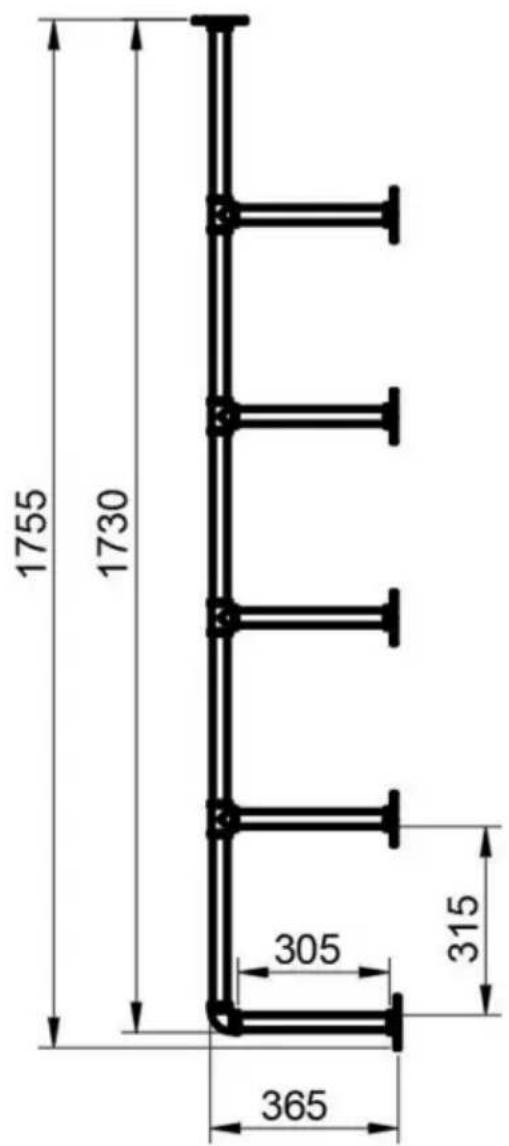

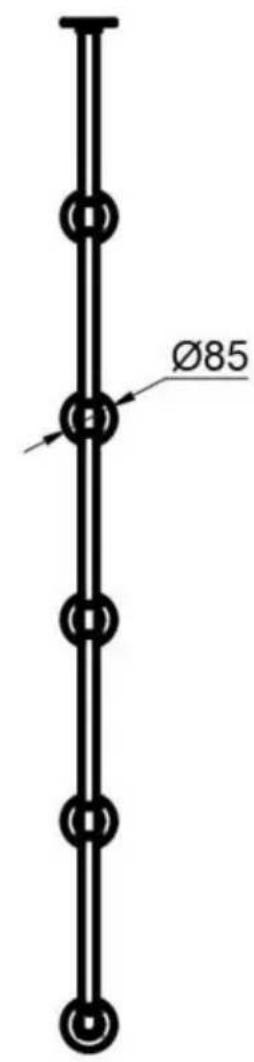

MODEL: WPSR-XM016
MODEL: WPSR-XM017
Opmerking: De getaleenheid in de afbeelding is mm.
Onderdelen lijst
| Markering | Naam | Afbeelding | AANTAL | Specifications | |
| WPSR-X WPSR-XM | |||||
| M016 | 017 | ||||
| Een T-connector | 8 | / | |||
| B-elleboogconnector | 2 | / | |||
| C Montageflens | 12 | / | |||
| D | Pijp | 10 L=310mm L=310mm | |
| EN | Pijp | 10 L=276mm L=326mm | |
Accessoires installeren
| Markering | Naam | Specificaties | Afbeelding | AANTAL |
| R | Schroef | M5*40mm | 48 | |
| S | Kunststof uitzetting buis | D=8mm | 48 |
PIJPENPLANKEN MONTEREN

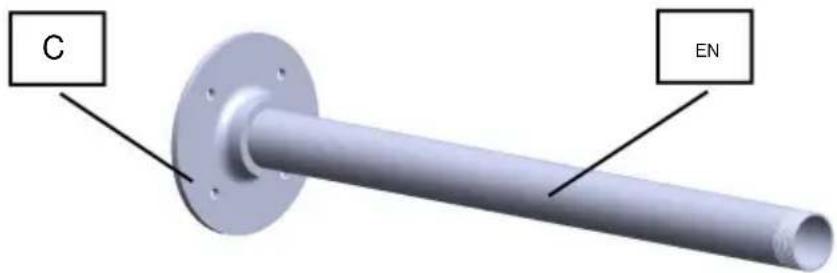

STAP1.Schroef de montageflens C samen met de buis F. 10 groepen erin totaal.

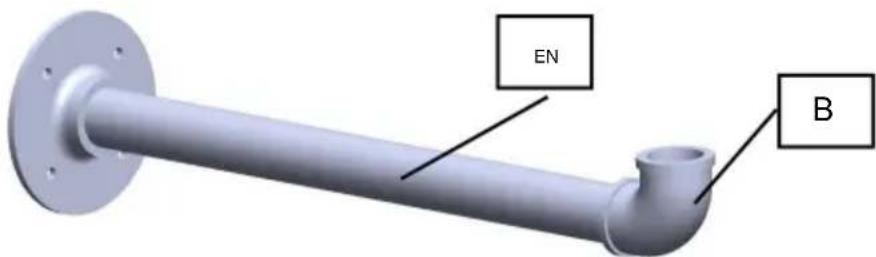

STAP 2. Draai de elleboogconnector B vast in het vorige onderdeel. 2 groepen in totaal.
STAP3. Draai de elleboogconnector A vast in het vorige onderdeel van Stap 1. In totaal 8 groepen.

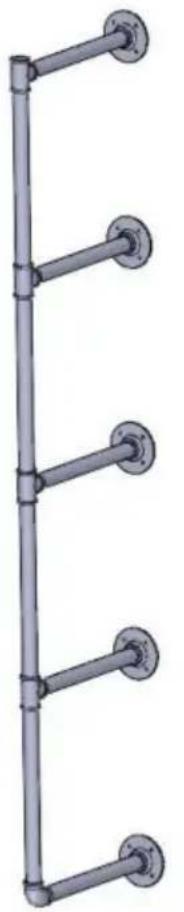

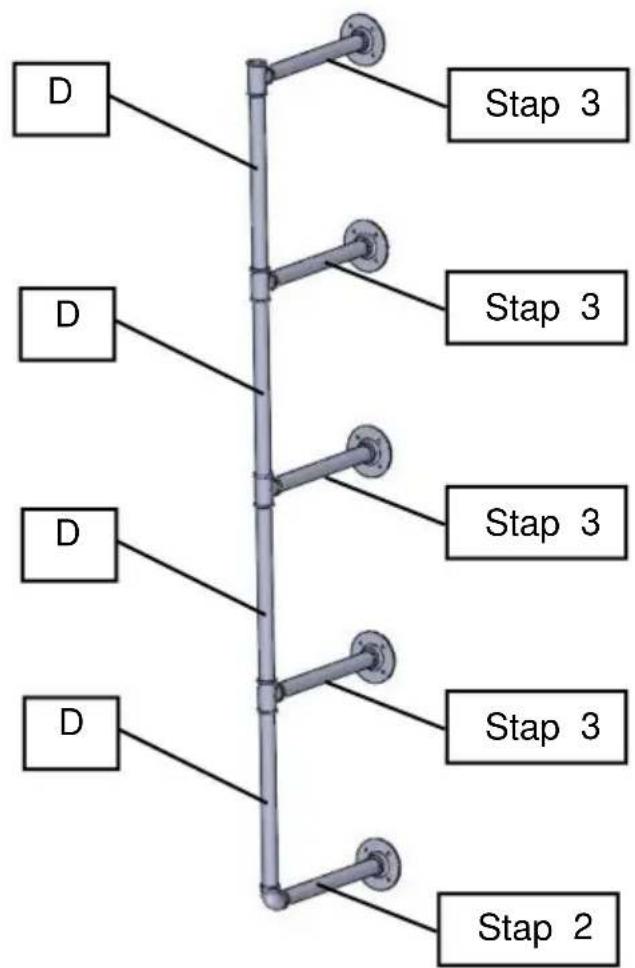

STAP4.Verbind de componenten van stap 2 en stap 3 met buis D.

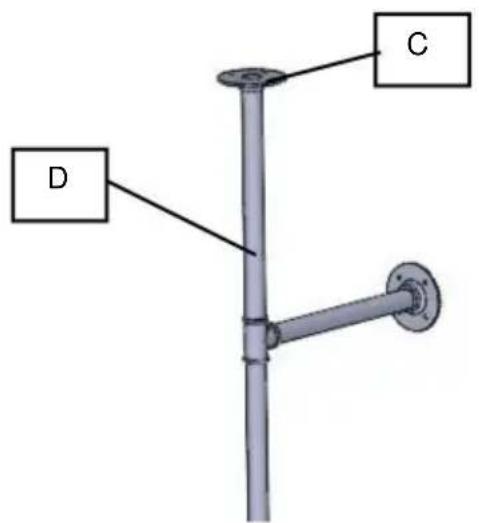

STAP 5. Sluit buis D en montageflens C aan.

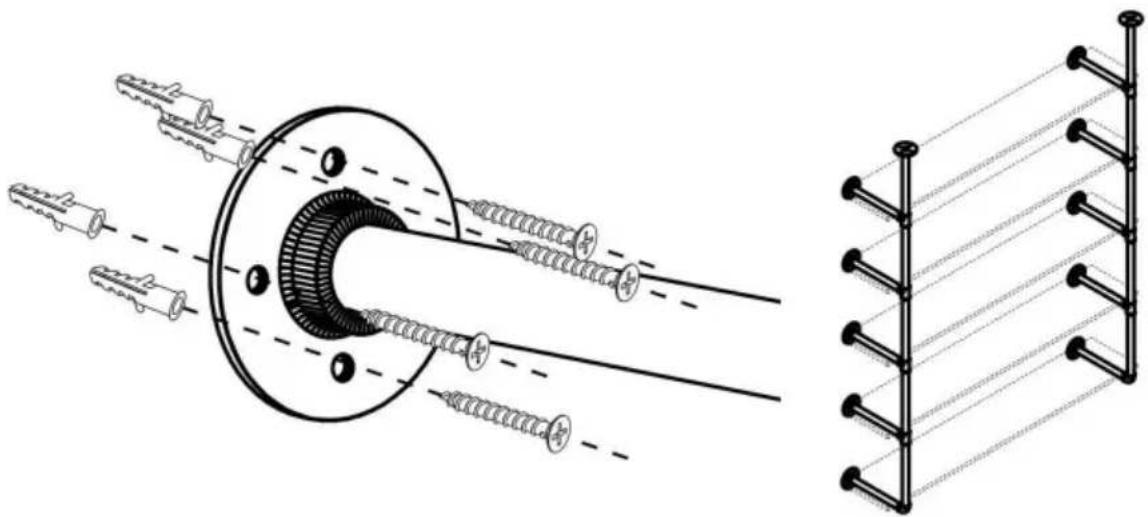

BEVESTIG DE PIJPENPLANKEN AAN DE MUUR
Opmerking: Er wordt ten minste een assistant aanbevolen.
STAP1:Plaats de pijplanken gegen de muur en bepaal de hoogte waarop u ze wilt installereren. Gebruik een waterpas om er zeker van te zich dat de planken waterpas liggen en markeer cervolgens de locatiegaten op de montageflens.
Rechts
Vals
Opmerking: De vaste punten van de flens要去en over beiden zichden van de buis verdelijk zijn voor een betere werkig bij het vastdraaien van de schroef.

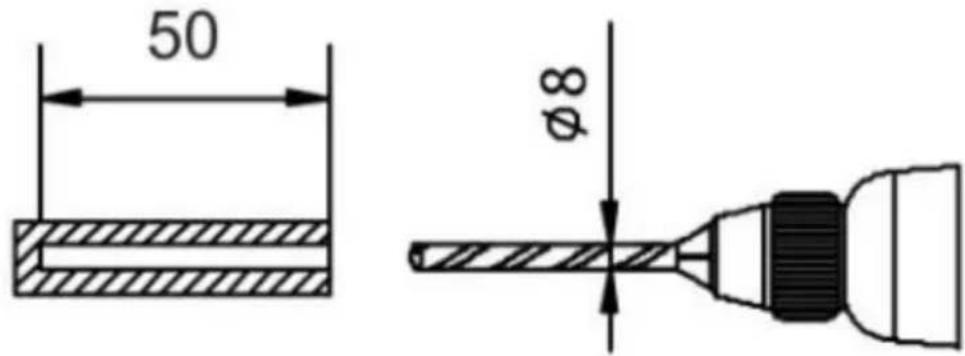

STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone boor.)

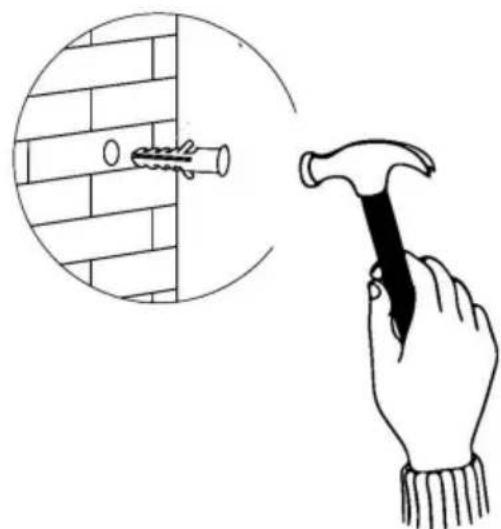

STAP3: Steek de plastic expansiebuis in elk gat.
STAP4: Bevestig voor elk montagegat de pijplanken met zelftappende schroeven.
