BEDIENUNGSANLEITUNG WPSR-XM016 Vevor
SECURITE ET PRECAUTIONS
AVERTISSEMENT:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

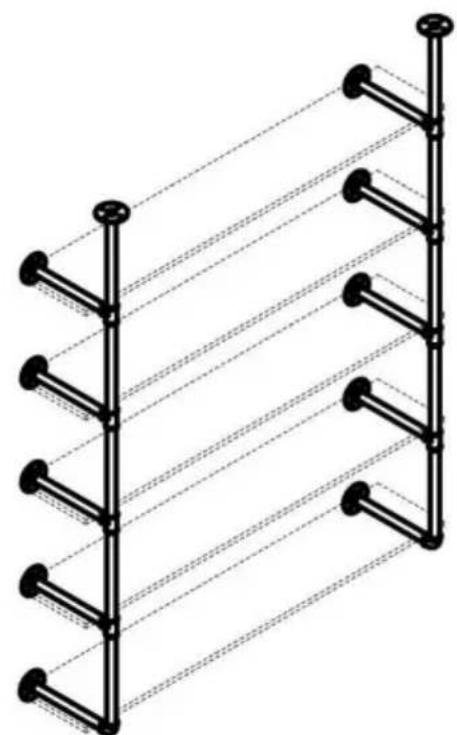

ROHRREGALE
MODELL: WPSR-XM016/WPSR-XM017
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfahigen Preisen anzubieten.
"Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
ROHRREGALE
MODELL: WPSR-XM016/WPSR-XM017
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch, bevor Sie das Gerät in Betrieb halten. VEVOR besteht sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.itte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.
WICHTIGESICHERHEITSMASSNAHMSN
WARNING: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie
Betrieb oder Wartung these Products. Bei Nichtbeachtung dieser Warnungen und
Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.
Erlauben Sie Kindern zuspielern.
VORSICHTSMASSNAHMENBDER EINRICHTING
- Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
- Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
- Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
- Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
- Nicht montieren, wenn Sie mäde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
- Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie. Seiten finden Sie im Montagediagramm diesen Handbuchs. Auspacken und
Trennen Sie alle Teile in einem sauberen Arbeitsbereich.itte bewahren Sie kline Ersatzteile außerhalb der Reichweite von Kindern.
ANLEITUNG AUFBEWAHREN
SICHERHEIT UND VORSICHTSMASSNAHMSN
WARNING:
- Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es konnte sich verbiegen oder)sagarbrechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 50lbs
- Die Rohrregale werden nur an Massiwänden, wie beispelsweise massiven Ziegelwänden, montiert und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden, Dicke der Holzwand mindestens 6cm betragen.
ACHTUNG:
- Achten Sie beim Installieren der Rohrregale darauf, dass die Platte waagerecht bleibt, damit Sie die Gegenstände leichter platzieren können. - Dieses Produkt ist nur für die Installation im Innebereich vorgesehen.
SPEZifikATION

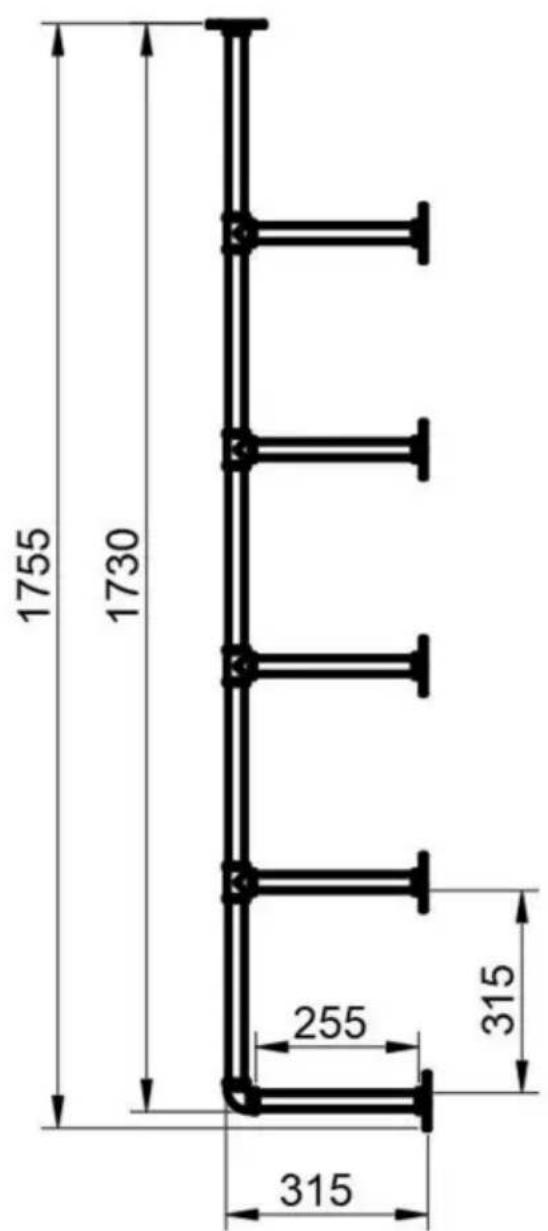

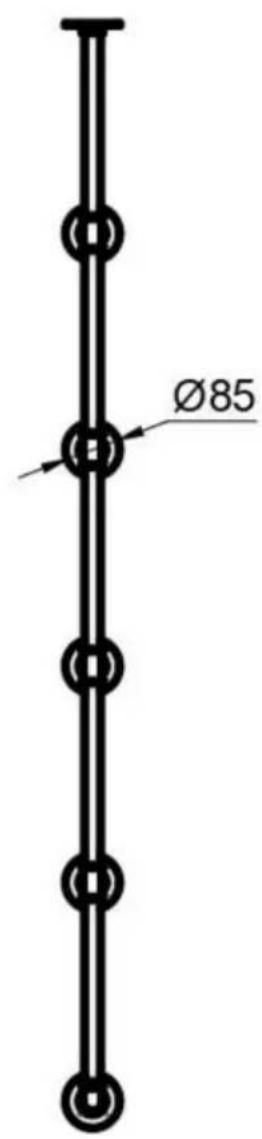

MODELL: WPSR-XM016

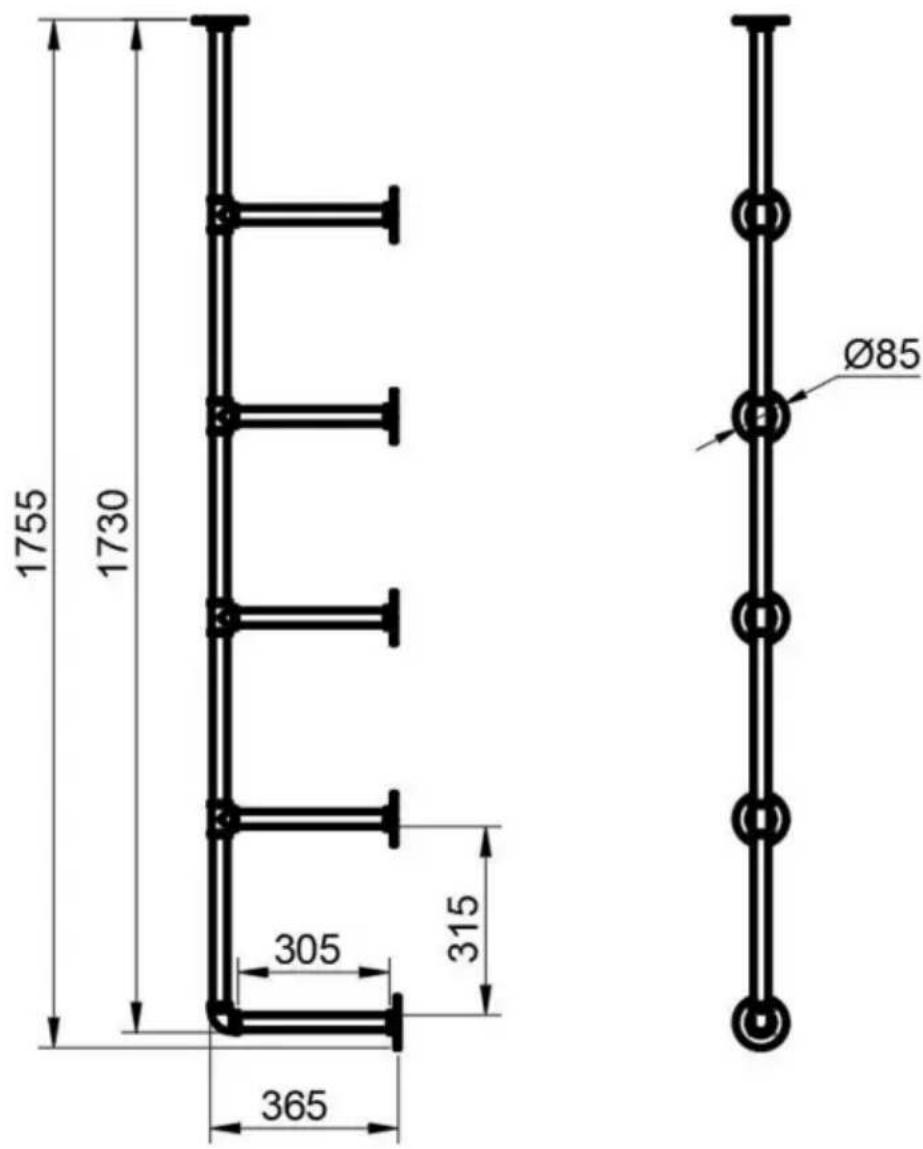

MODELL: WPSR-XM017
Hinweis: Die Zahleneinheit in der Abbildung ist mm.
Stückliste
| Markieren | Name | Bild Menge | Spezifikationen | ||
| WPSR-X WPM016 | SR-XM017 | ||||
| Ein T-Stück | 8 | / | |||
| B Winkelverbinder | 2 | / | |||
| C Montageflansch | 12 | / | |||
| D | Rohr | 10 L=310 mm L=310 mm | |
| UND | Rohr | 10 L=276mm L=326mm | |
| Markieren | Name | Spezifikationen | Bild | Menge |
| R | Schrauben | M5 x 40 mm | 48 | |
| S | Plastische Expansion Rohr | D=8mm | 48 |

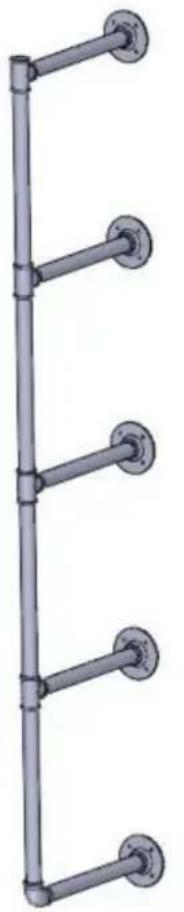

Rohrregale montieren

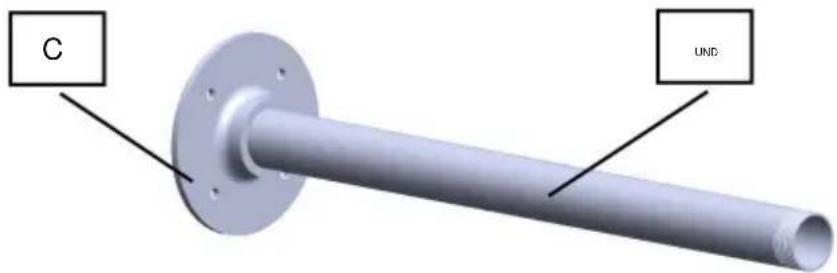

SCHRITT 1. Den Montageflansch C mit dem Rohr F verschrauben. 10 Gruppen in gesamt.

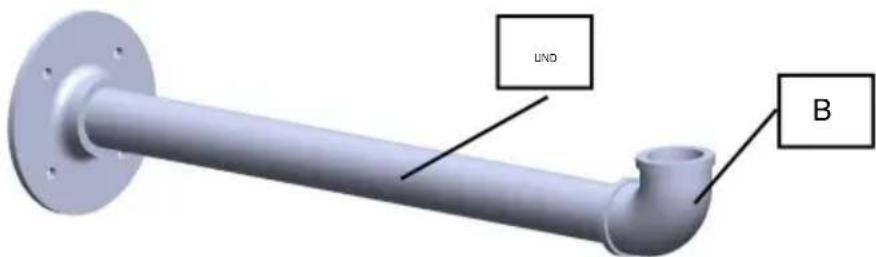

SCHRITT 2. Den Winkelverbinder B in das vorherige Bauteil einschrauben. 2 Gruppen insgesamt.

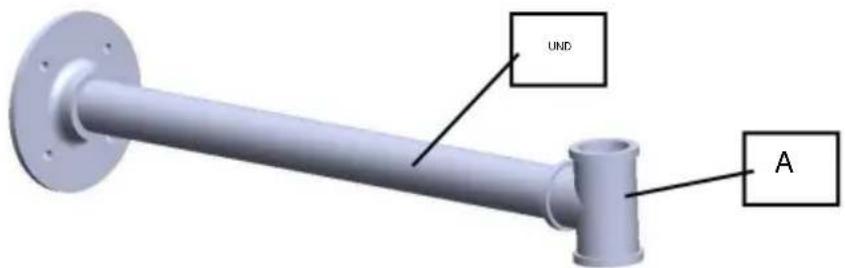

SCHRITT 3. Den Winkelstecker A in die vorherige Komponente des Schritt 1. Insgesamt 8 Gruppen.

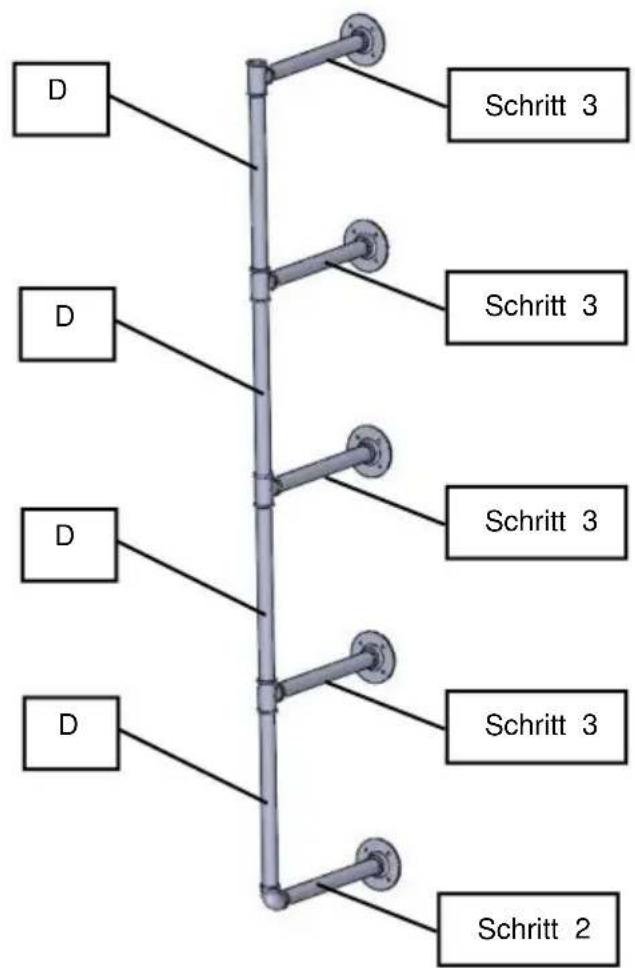

SCHRITT 4. Verbinden Sie die Komponenten aus Schritt 2 und Schritt 3 mit Rohr D.

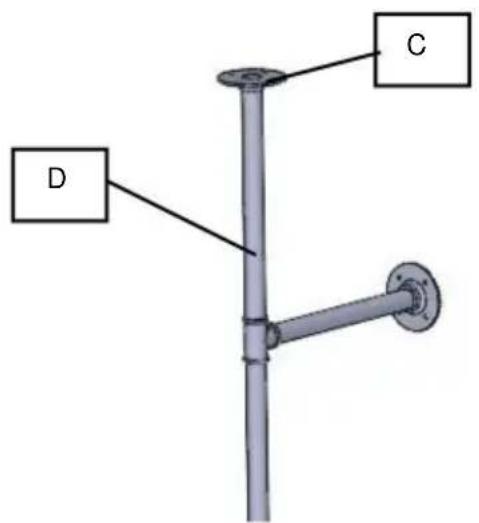

SCHRITT 5. Verbinden Sie Rohr D und Montageflansch C.
Rohregale an der Wand befestigen
Hinweis: Es wird mindestens ein Assistant empfohlen.
SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, in der Sie sie anbringen möchten. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bretter waagerecht sind, und markieren Sie dann die Positionslocher auf dem Montageflansch.
Rechts
FALSCH
Hinweis: Die Fixpunkte des Flansches sollen auf beiden Seiten des Rohres verteil sein, um das Anziehen der Schraube zu erreichtern.

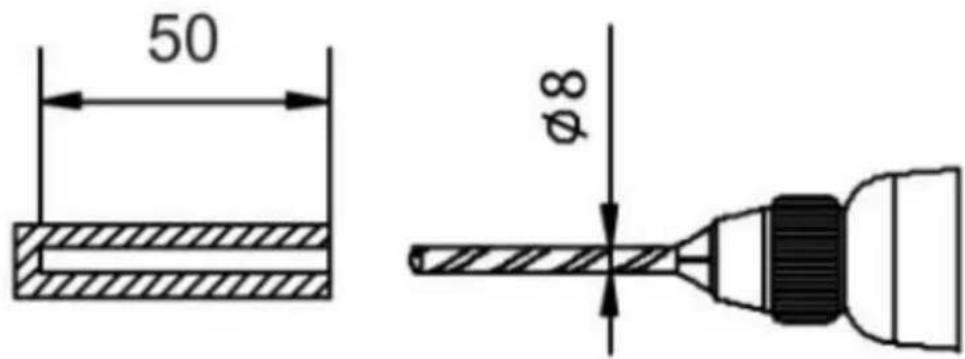

SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löscher in die Betonwand. Die Grübe der Löscher ist unter angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löscher mit einem normalen Bohrer.)

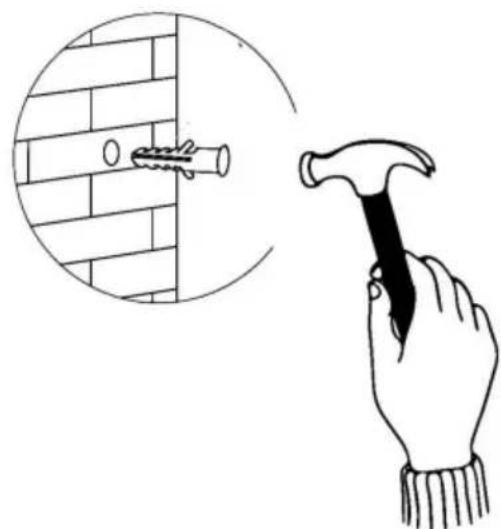

SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedem Loch.
SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.
Hersteller: Shanghaiuxinmuyeyouxianggsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
Technischer Support und E-Garantie-Zertifikat
