MANUALE UTENTE WPSR-XM016 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAFFALI PER TUBI

MODELLO:WPSR-XM016/WPSR-XM017

Continuiamo a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Metà prezzo" o qualsiasi altra espessione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significativa necessariamente copire tutte le categorie di strumenti offerti da nei. Ti ricordiamo

gentilmente di verificare attendamente quando effettui un ordine con nei

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

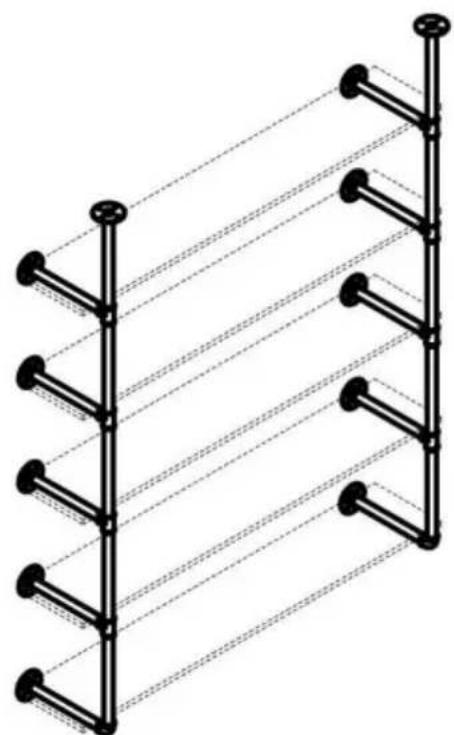

SCAFFALI PER TUBI

MODELLO: WPSR-XM016/WPSR-XM017

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattari: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di quello prodotto. La mancata osservanza di queste avvertenze eistruzioni possono causare lesioni personali o anni a beni di valore. - Evitare che i bambiniutilizzino il prodotto. E quello prodotto non è un giocattolo. Nonpermettere ai bambini di giocare.

PRECAUZIONI PER L'INSTALLAZIONE

1. Montare solo seguendo queste istruzioni. Un assemblaggio improprio può create pericoli.
   2.Mantenere l'area di assemblaggio pulita e ben illuminata.
   3.Le funzionalità si applicano solo al prodotto correttamente e completenesse assemblato.
2. Tenere gli astanti lontani dall'area durante l'assemblaggio.
3. Non montare in caso di stanchezza o tutto l'effetto di alcool, droghe o farmaci.
   6.Tenere lontano da punti taglienti, lame e altri oggetti.
4. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine,fare riferimento allo schema di assemblaggio di quello manuale.Scartare e分开are tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENO:

• Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi rompere la tavola, si consiglia di posizionare un peso non superiore a 50 libbre
• I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il lo spessore della parete in legno deve essere di almeno 6 cm.

ATTENZIONE:

• Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in posizione orizzontale, in modo da avere una migliorie esperienza nel positioningare gli oggetti. - Questo prodotto è destinato esclusivamente all'installazione interna.

SPECIFICA

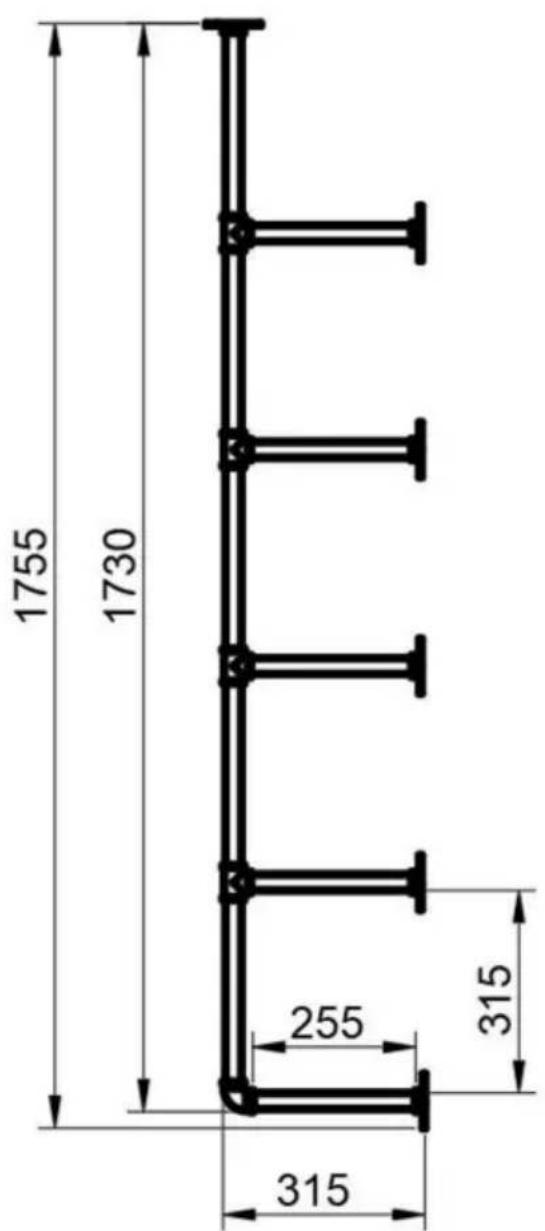

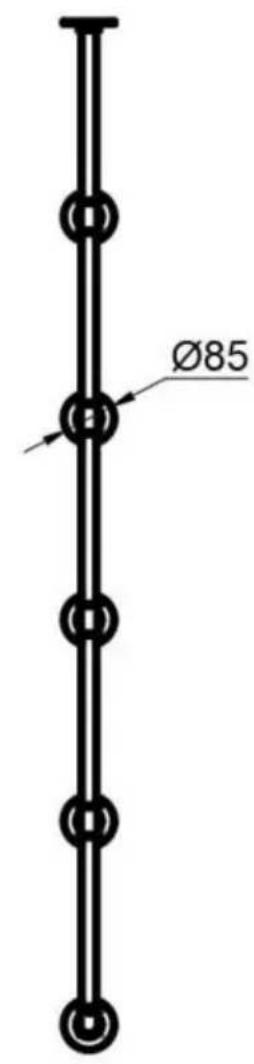

MODELLO: WPSR-XM016

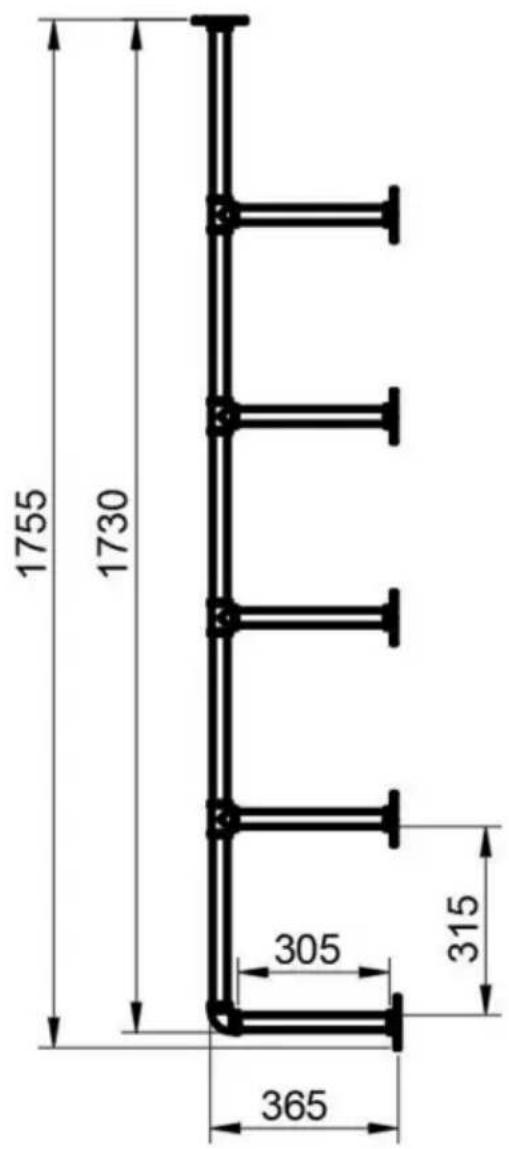

MODELLO: WPSR-XM017

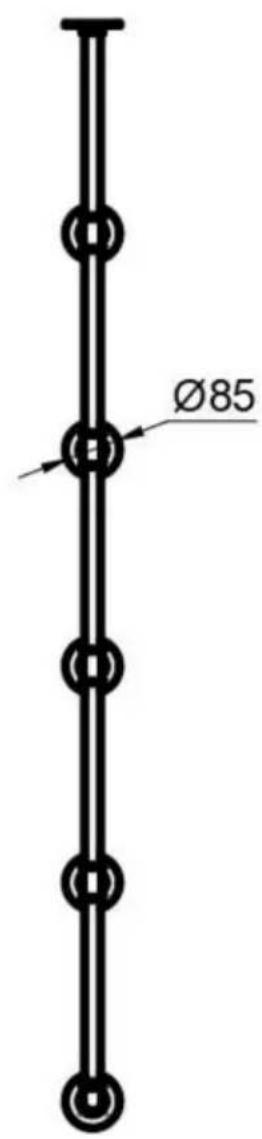

Nota: l'unità numerica nella figura è mm.

Elenco delle parti

	NomeSegno	Imagine QUANTITA		Specifiche
				WPSR-X M016	WPSR-XM 017
			8Un	connettore a T/
Connettore a gomito B			2	/
C Flangia di montaggio			12	/
D		Tubo		10 L=310mm L=310mm
E		Tubo		10 L=276mm L=326mm

Installare gli accessori

Segno	Nome	Specifiche	Imagine	QUANTITA
R	Vite	M5*40mm		48
S	Espansione plastica tubo	D=8 mm		48

MONTAGGIO SCAFFALI TUBO

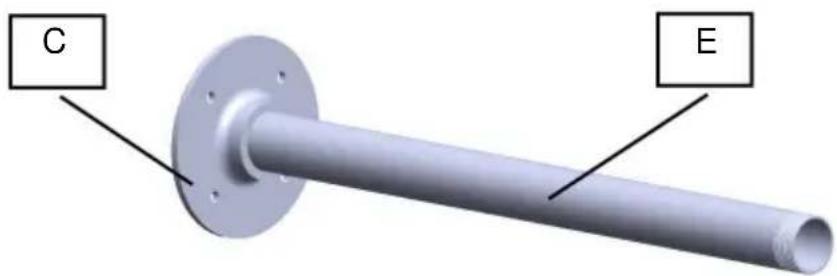

FASE1.Avvitare la flangia di montaggio C insieme al tubo F. 10 gruppi totale.

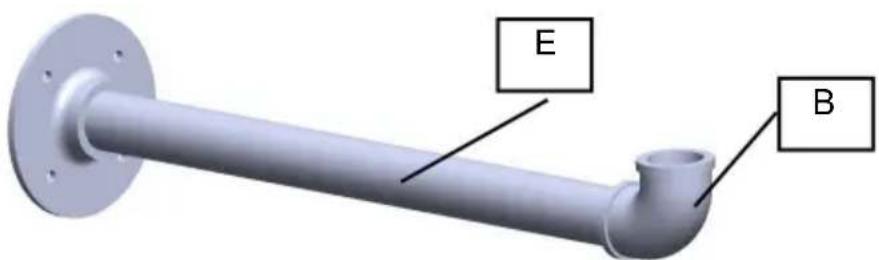

STEP2. Stringere il connettore a gomito B nel componente precedente. 2 gruppi in totale.

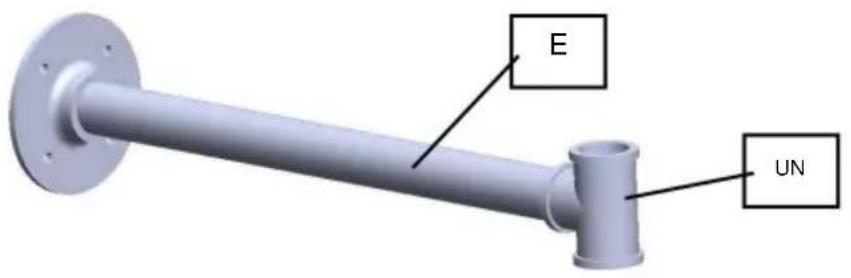

STEP3. Stringere il connettore a gomito A nel componente precedente di Passo 1. 8 gruppi in totale.

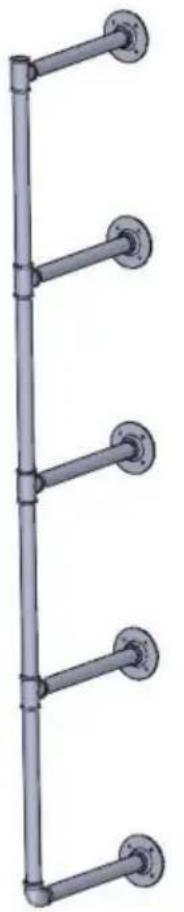

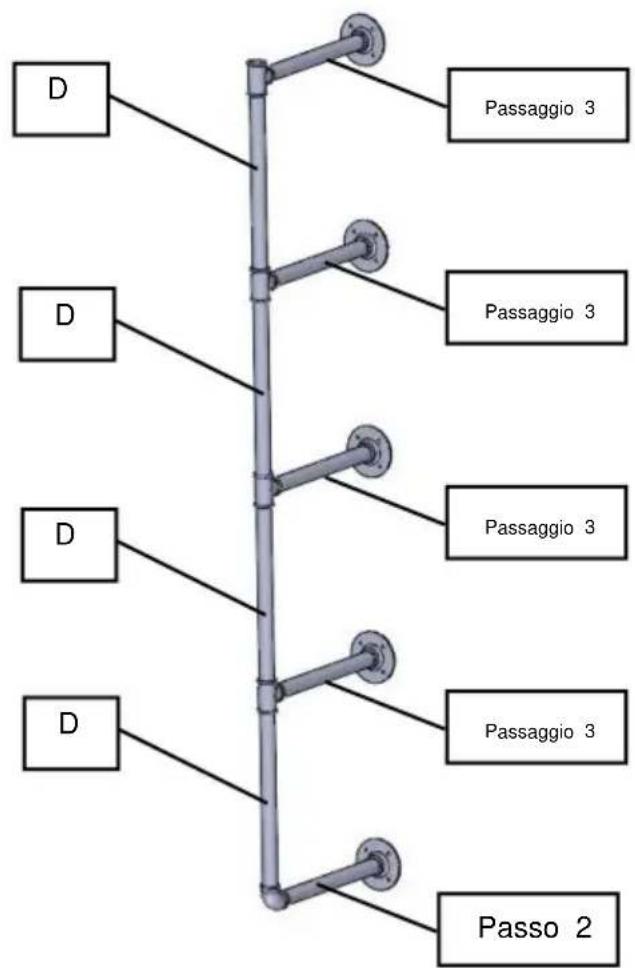

STEP4.Collegare i componenti dello Step 2 e dello Step 3 con il tubo D.

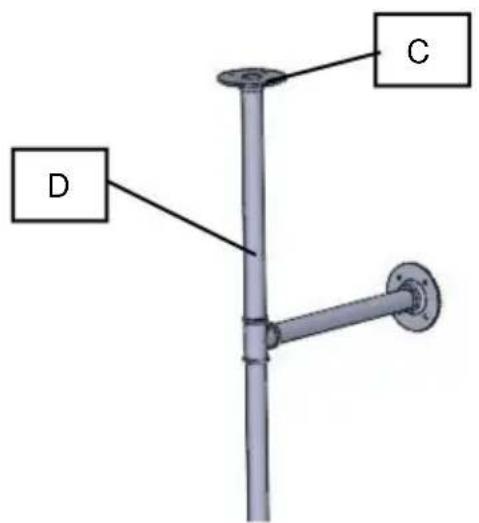

STEP5.Collegare il tubo De la flangia di montaggio C.

FISSARE GLI SCAFFALI TUBO ALLA PARETE

Nota: si consiglia almeno un assistente.

PASSO 1: Individua i ripiani per tubi sul muro e determina l'altezza a cui desideri installari. Utilizzare una livella per assicurarsi che le schede siano a livello, quando contrassegnare i fori di posizione sulla flangia di montaggio.

Giusto

Falso

Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliorione funzionamento del serraggio della vite.

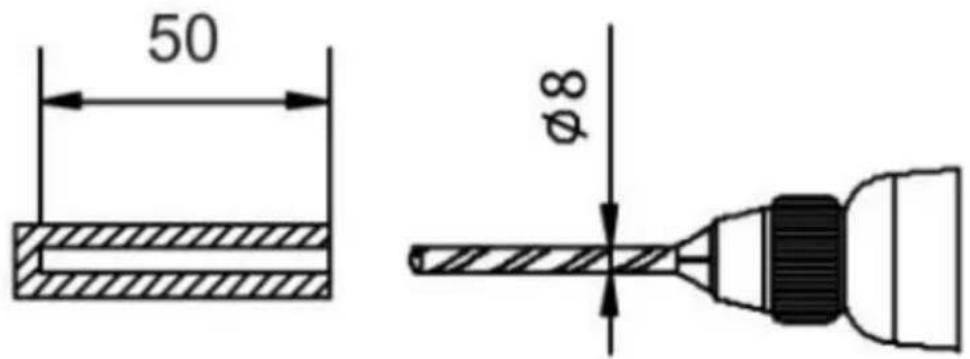

PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La dimensione dei fori è molto alla seguito. (Se montato su una parete di legno, praticare i fori con una comune punta da trapano.)

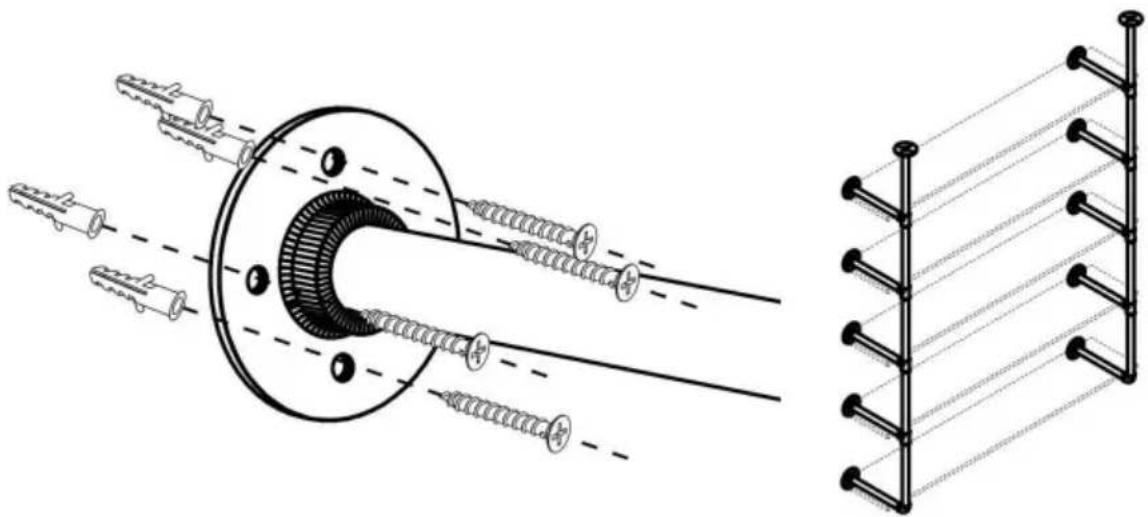

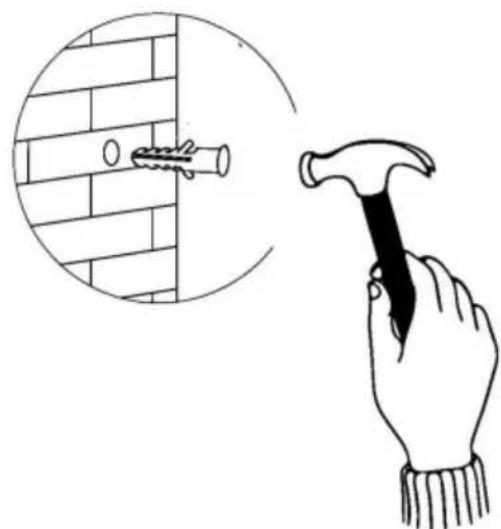

PASSO 3: inseire il tubo di espansione in plastica in ciascun foro.

PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.

Produture: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

YH CONSULENZA LIMITATA.

Supporto tecnico e certificato di garanzia
