Producttype	Precisie verstekmeter voor tafelzaag
Merk	Vevor
Model	TN-1122A
Hoekbereik	-60° tot +60°
Schuifstaafondersteuning	Beschikbaar zonder ondersteuning, met ondersteuning 18" (460 mm) of 24" (610 mm)
Materiaal van de afstelplaat	Metaal
Materiaal van de schuifstaaf	Metaal
Afwerking van de geleider	Aluminium
Herhaalbare aanslag (Flip Stop)	Ja, omkeerbaar en verstelbaar
Vergrendelingshendel	Ja, met schroefklem
Compatibele groefbreedte	3/4 inch (19 mm)
Verstelbare veerzuigers	Ja, voor aanpassing in de groef
Geschat gewicht	1,5 kg (zonder ondersteuning)
Afmetingen (L x B x H) van de geleider alleen	Ongeveer 30 x 15 x 10 cm
Belangrijkste functies	Nauwkeurige verstekzagen, herhaalbaarheid van sneden, gebruik op tafelzaag
Veiligheidsinstructies	Inbegrepen in de handleiding, aanbevolen om voor gebruik te lezen
Onderhoud	Regelmatig reinigen, het aandraaien van schroeven controleren, indien nodig kalibreren
Repareerbaarheid	Reserveonderdelen beschikbaar: hendel, zaagblad, veerschroef (Spring Jimmy screw)
Inhoud van de verpakking (versie zonder ondersteuning)	1 verstekmeter (afstelplaat + schuifstaaf gemonteerd), 1 hendel, 1 netwerkbegrenzer, 1 inbussleutel 4 mm, 1 inbussleutel 2 mm, 1 instructiehandleiding
Certificeringen	Conform de Proposition 65-waarschuwingen (Californië)
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - TN-1122A Vevor

Hoe kalibreer ik de Vevor TN-1122A verstekmeter?

Om te kalibreren, draai de hendel los, til de metalen knop op en draai deze 90° om los te maken. Stel de index op nul door de vergrendelingspen in te drukken. Plaats een winkelhaak tegen de staaf en het vlak van de meter om een hoek van 90° te krijgen, draai de hendel vast en vergrendel de metalen knop in de gleuf.

Wat is de vereiste groefbreedte voor deze verstekmeter?

De meter is geschikt voor diagonale groeven van 3/4 inch (19 mm) breed. De veerzuigers kunnen worden afgesteld met een inbussleutel voor een perfecte pasvorm.

Hoe installeer ik de aluminium geleider (fence) op de meter?

Lijn de bouten van de geleider uit met de voorgeboorde gaten op de meter en bevestig ze met de meegeleverde bouten, ringen en T-knoppen. Draai stevig vast.

Hoe gebruik ik de flip stop voor herhaalbare sneden?

De flip stop glijdt over de bovenkant van de aluminium geleider. Draai de T-knop vast om hem te bevestigen. Zorg ervoor dat het werkstuk de flip stop raakt aan de buitenzijde van de arm voor minimale ondersteuning. Het kan aan beide zijden van het zaagblad worden gebruikt en kan indien nodig worden omgekeerd.

Wat zijn de maximale en minimale hoeken die de meter kan bestrijken?

De verstekmeter biedt een instelling van -60° tot +60° ten opzichte van de loodlijn, wat grote flexibiliteit biedt voor verstekzagen.

Is deze meter compatibel met alle tafelzagen?

Hij is ontworpen voor standaard groeven van 3/4 inch. Controleer of de groef van uw tafelzaag deze breedte heeft en voldoende diepte om de schuifstaaf te huisvesten. De verstelbare zuigers helpen zich aan te passen aan verschillende groeven.

Wat te doen als de schuifstaaf niet goed glijdt?

Zorg ervoor dat de veerzuigers niet te ver zijn uitgeschoven. Stel ze af met de 2 mm inbussleutel zodat ze iets in de groef vallen. Maak de groef en de staaf schoon om stof of vuil te verwijderen.

Welke accessoires zijn inbegrepen bij de verstekmeter zonder ondersteuning?

De verpakking bevat: de meter (afstelplaat + schuifstaaf gemonteerd), een hendel, een netwerkbegrenzer, een inbussleutel van 4 mm, een inbussleutel van 2 mm en de instructiehandleiding.

Hoe onderhoud ik de Vevor verstekmeter?

Reinig regelmatig de oppervlakken met een droge doek. Controleer het aandraaien van schroeven en hendels. Smeer de zuigers indien nodig licht in voor optimale werking. Bewaar hem op een droge plaats.

Waar kan ik reserveonderdelen voor deze meter vinden?

De handleiding vermeldt reserveonderdelen: hendel, zaagblad, veerschroef (Spring Jimmy screw). U kunt contact opnemen met de klantenservice via www.vevor.com/support om onderdelen te bestellen of garantie-informatie te verkrijgen.

GEBRUIKSAANWIJZING TN-1122A Vevor

Lees en begrijp alle veiligheidsmaterialen die bij uw elektrisch gereedschap of machine zijn geleverd, voordat u ermee aan de slag Volg altijd alle veiligheidsrichtlijnen die zijn opgesteld door de fabrikant het elektrisch gereedschap of de machine.

SAFETY GUIDELINES

WAARSCHUWING! Om het risico op letsel te verminderen, moet de gebruiker de instructiehandleiding lezen.

WAARSCHUWING! Lees alle instructies. Het niet opvolgen van alle vermelde instructies hieronder kan leiden tot een elektrische schok, bra en/of ernstig letsel. De term 'elektrisch gereedschap' in alle onderstaa waarschuwingen verwijst naar uw elektrisch gereedschap dat op netvoeding (met snoer) of op batterijen werkt (snoerloos).

BEWAAR DEZE INSTRUCTIES

1) Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donker gebieden nodigen uit ongelukken.
b) Gebruik geen elektrisch gereedschap in een gevaarlijke omgeving. Gebruik geen stroom

gereedschap op vochtige of natte locaties, of stel ze bloot aan regen c) Gebruik geen stroomtoevoer in explosieve atmosferen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen d ontbranden .

d) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.

Afleiding kan ertoe leiden dat u de controle verliest.

e) Maak uw werkplaats kindveilig met hangsloten, hoofdschakelaars of door startsleutels verwijderen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact pass: Wijzig nooit de stekker

manier. _ Gebruik er geen adapterstekkers met geaarde (geaarde) st hulpmiddelen. Ongewijzigd stekkers en het op elkaar afstemmen ervan vermindert het risico op een elektrische schok

b)Elektrisch gereedschap aarden. Als het gereedschap is uitgerust met een driepolige stekker, mag deze alleen worden aangesloten op een geaard stopcontact met drie gaten. Als het meer professionele stopcon niet beschikbaar is, laat het dan installeren door een gekwalificeerde elektricien. Verwijder nooit het derde tandje en wijzig de meegeleverde stekker op geen enkele manier

c)Vermijd lichaamscontact met geaarde of geaarde oppervlakken zoals buizen,

radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schok als uw lichaam geaard is

d) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat binnenkomt a

elektrisch gereedschap verhoogt het risico op een elektrische schok e) Maak geen misbruik van het snoer. Gebruik het snoer nooit om h elektrisch gereedschap te dragen, eraan te trekken of de stekker uit l stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, sch randen of bewegende delen. Beschadigde of verwarde snoeren vergrote

het risico op een elektrische schok.

f) Gebruik een geschikt verlengsnoer en zorg ervoor dat dit in goede verkeert. Als u een verlengsnoer gebruikt, zorg er dan voor dat u er gebruikt die zwaar genoeg is om de stroom te dragen die uw machi. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in stroomverlies en oververhitting. Wanneer u een stroomvoorziening buitenshuis gebruikt, gebruik dan een verlengsnoer da geschikt is voor gebruik buitenshuis

3) Aanvullende veiligheidsregels voor het precisieverstekmeetsysteem

a ) Lees deze handleiding en deze veiligheidsrichtlijnen. Volg de veiligheidsrichtlijnen van de fabrikant voor het gereedschap waarop u de accessoire gebruikt, en leer de toepassingen en imitaties van het gereedschap kennen, evenals de specifieke gevaren ervan. Het bediene van het elektrische gereedschap voordat u het veilige en correcte geb begrijpt, kan leiden tot persoonlijk letsel

b) Zorg ervoor dat de handgreep goed vastzit en dat de T-knoppen extrusie van het hek aanwezig zijn

vast voordat u het elektrisch gereedschap start.

c) Bewaar uw handen uit de buurt van een bewegend mes of bit w de machine bedient

machine. Reik nooit in de buurt van een bewegend mes of bit om \ verwijderen. Schakel het elektrische gereedschap uit en kijk of het me bit volledig tot stilstand komt.

d) Ondersteun lange planken altijd aan zowel de invoer- als de uitvoerzijde.

e) Houd werkstukken altijd stevig tegen de machinetafel en het verste meter of hek.

f) Dit verstekmeetsysteem is ontworpen voor een specifieke toepassing. Niet doen

wijzigen en/of gebruiken voor een andere toepassing. Als u vragen he over de verstekmeter.

WAARSCHUWING:

Dit product kan u blootstellen aan chemicaliën, waaronder acrylonitril e andere chemicaliën waarvan in de staat Californië bekend is dat ze k veroorzaken en reproductieve schade.

Ga voor meer informatie naar www.P65Warnings.ca.gov.

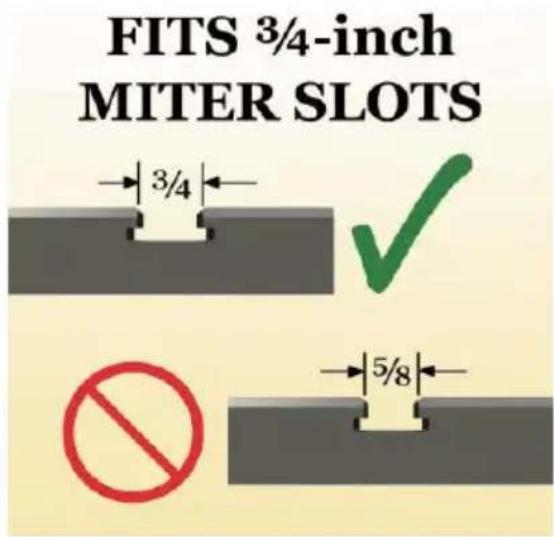

Dit product is alleen geschikt voor diagonale groeven van 3/4 inch

CALIBRATE IF NEEDED

Over het algemeen is de verstekmeter klaar om naar rechts te gaan doos. In het onwaarschijnlijke geval dat de verstekmeter moet worden gekalibreerd. Lees de volgende stappen om uw nieuwe verstek correct nauwkeurig uit te lijnen en te kalibreren graadmeter.

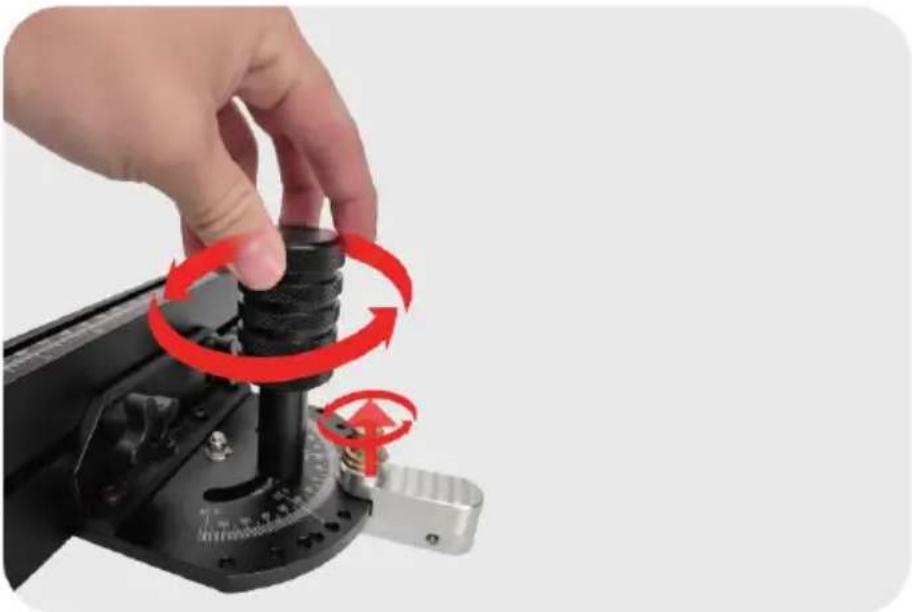

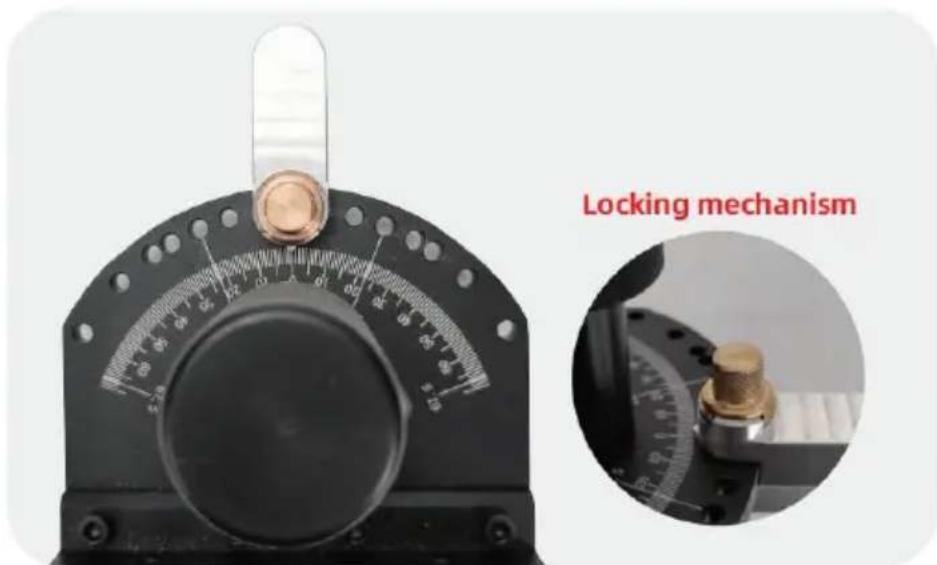

43. Laat de vaste knop en handgreep los

Draai de hendel van de hellingsmeter linksom los, til de metalen kno en draai hem 90 ° om hem los te maken

Met de borgpen ingeschakeld (neergelaten en vergrendeld op nul posit stoppositie) pas de aan verstekmeetkop op nul op het indexpunt, zoal weergegeven.

45. Maak het vierkant

Plaats een winkelhaak omhoog en tegen de verstekbalk (1), schuif he vervolgens omhoog tegen de voorkant van de verstekgeleider (2). Stel voorkant van de verstekgeleider zodat deze 90 is graden naar de verstek staaf.

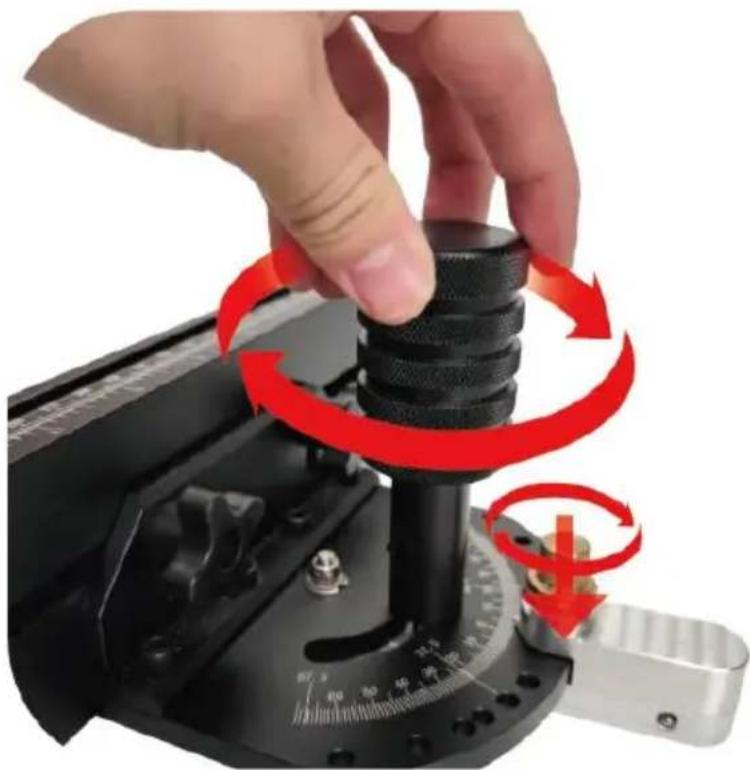

46. Vergrendel het knopmechanisme en draai het vast

Zodra u het werkoppervlak op 90° heeft ingesteld, draait u eerst de vast om de pan-kantelpositie te behouden en draait u vervolgens de metalen knop in de kaartsleuf

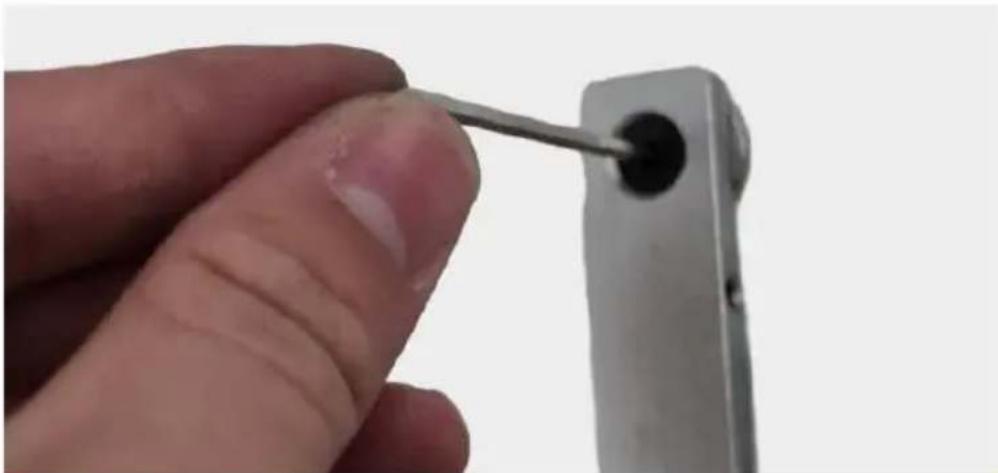

47. Pas de plunjerhandgreep aan

Afhankelijk van de gleuf van uw tafelzaag, wilt u wellicht de veerbela plunjers op de verstekbalk afstellen. Gewoon gebruik een inbussleutel de

plunjers naar buiten of trek ze naar binnen totdat je precies de juiste pasvorm hebt bereikt.

Wanneer u de plunjers afstelt, moet u ze niet te ver uitstre Hierdoor kan de verstekbalk niet soepel glijden en kan mog de plunjers beschadigen.

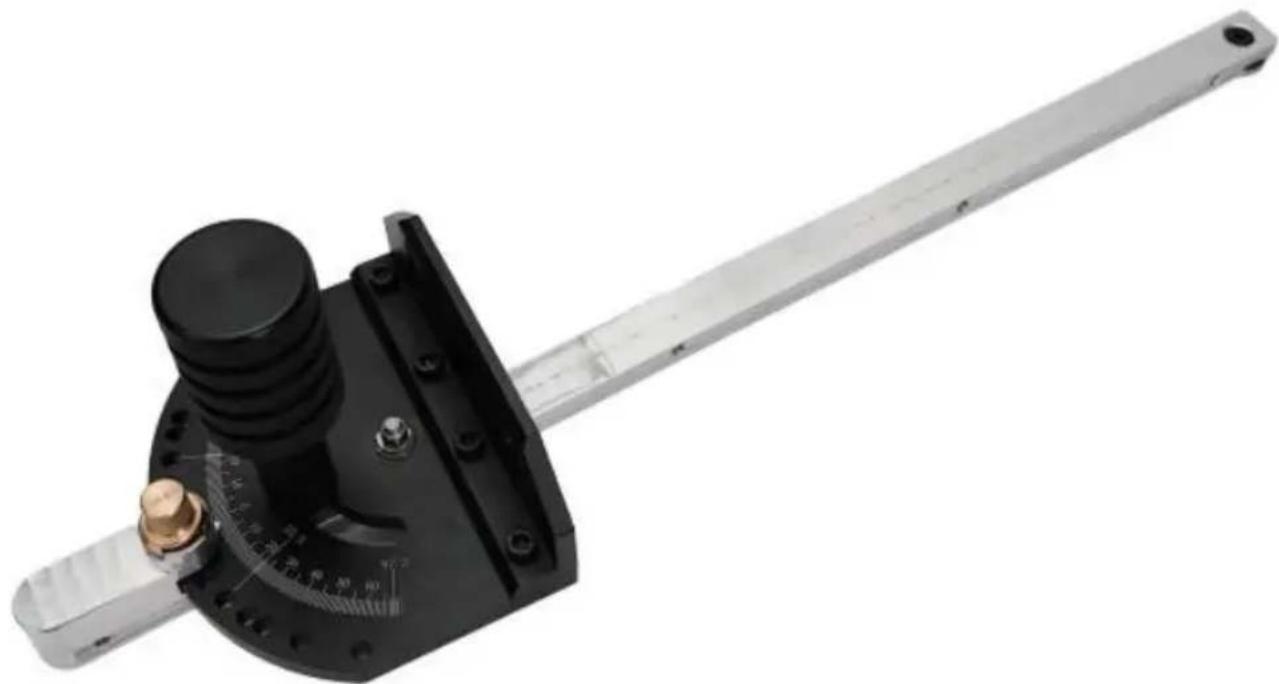

48. Je bent klaar om te gaan!

Uw nieuwe verstekmeter is nu gekalibreerd en klaar om te gebruiken.

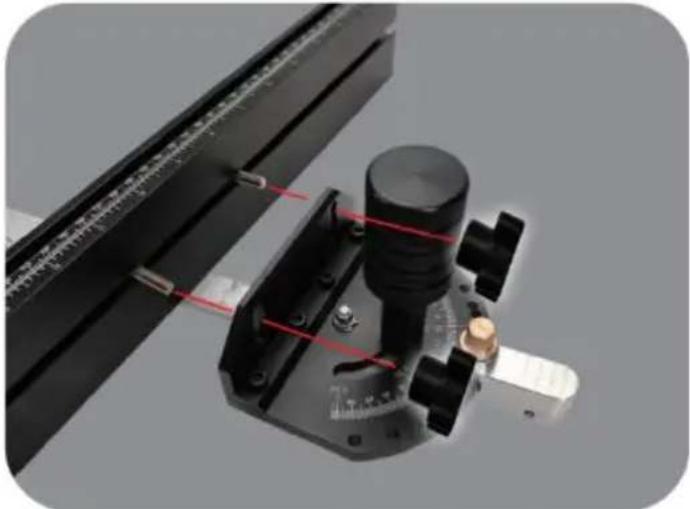

49. Installatie van aluminium verstekhekken hendel

Veel moderne precisie-verstekmeters zijn voorgeboord een

standaardhoogte voor verstekhekken. Gewoon uitlijnen de bouten met c gaten en bevestig het hek aan de peil met behulp van de meegelev bouten, ringen en T-knoppen zoals hierboven getoond.

Installatie van Flip Stop

De ideale oplossing voor herhaalde lengtesneden uw tafelzaag, de sne stoppen en glijdt gemakkelijk recht naar boven rail op het aluminium hekwerk en is vastgezet op zijn plaats door de T-knop vast te draaie

Afhankelijk van welke kant van het mes dat u snijdt op, uw voorraad Altijd contact opnemen met de flip-stop aan de buitenkant van de arr zorgt ervoor dat de flip-stop dat doet houd uw voorraad op zijn plaat minimaal toneelstuk. De Flip Stop kan aan beide zijden van de tafel worden gebruikt mes terwijl u zich op het aluminium hek bevindt . In nodig kan de Flip Stop worden omgedraaid door de demontage eenhe waarbij u de arm aan de andere kant van de arm plaatst stoppen e weer in elkaar zetten de eenheid.

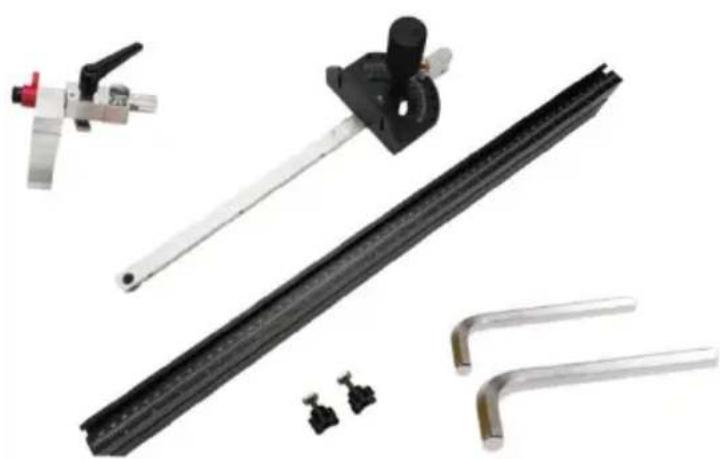

Tafelzaag schuine zaagmaat zonder steun -60 ° tot +60 ° zonder kos

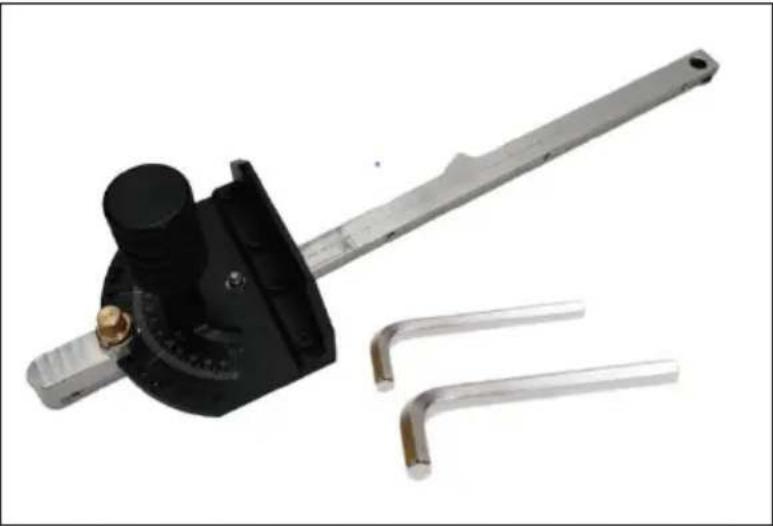

Inventaris : aanpassingsplaat en schuifbalk, gemonteerd) Handvat * 1 roosterbegrenzer * 1 inbussleutel (4 mm) * 1 inbussleutel (2 mm) * 1 handleiding * 1

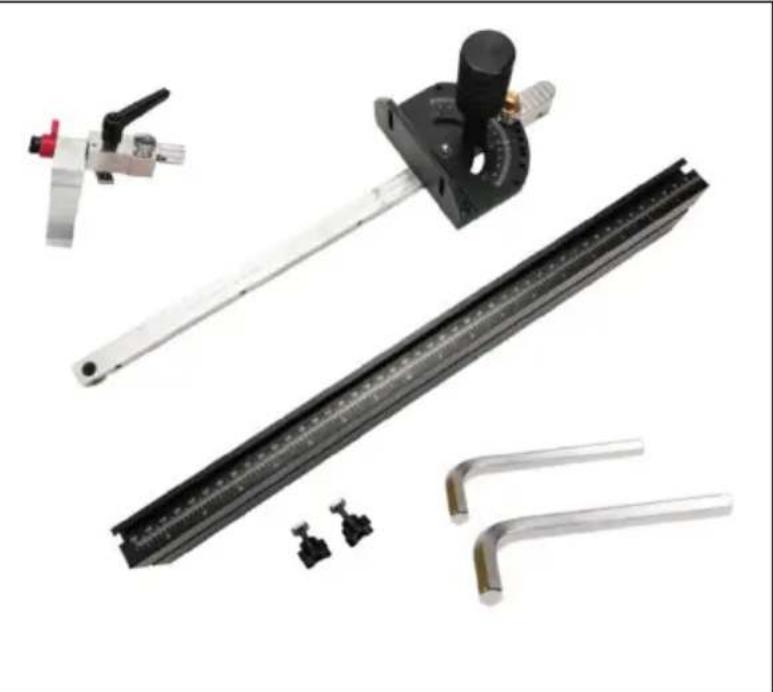

Tafelzaag schuine zaagmaat met steun -60° tot+60° 18 inch niet opgeladen

Inventaris : Achterberg * 1 Diagonale snijmaat * 1 (metalen verstelplaat & schuifbalk, gemonteerd) Handvat * 1 roosterbegrenzer * 1 inbussleutel (4 mm) * 1 inbussleutel (2 mm) * 1 handleiding * 1 Lengte achterkant : 18"(460mm)

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 26 inch zonde

Inventaris :

Achterberg * 1

Diagonale snijmaat * 1 (meta aanpassingsplaat en schuifbalk gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

24"(610mm)

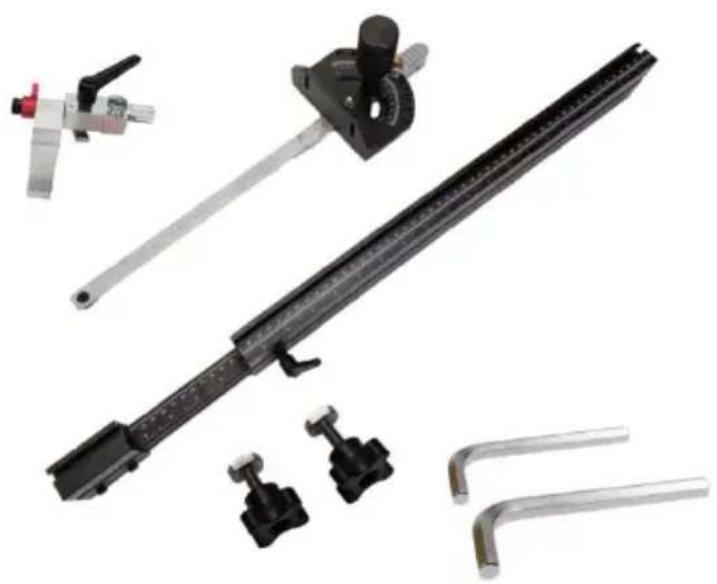

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 18-35 inch nie opgeladen

Inventaris :

Diagonale snijmaat * 1 (meta aanpassingsplaat en schuifbalk gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

19-35 "(490-890 mm)

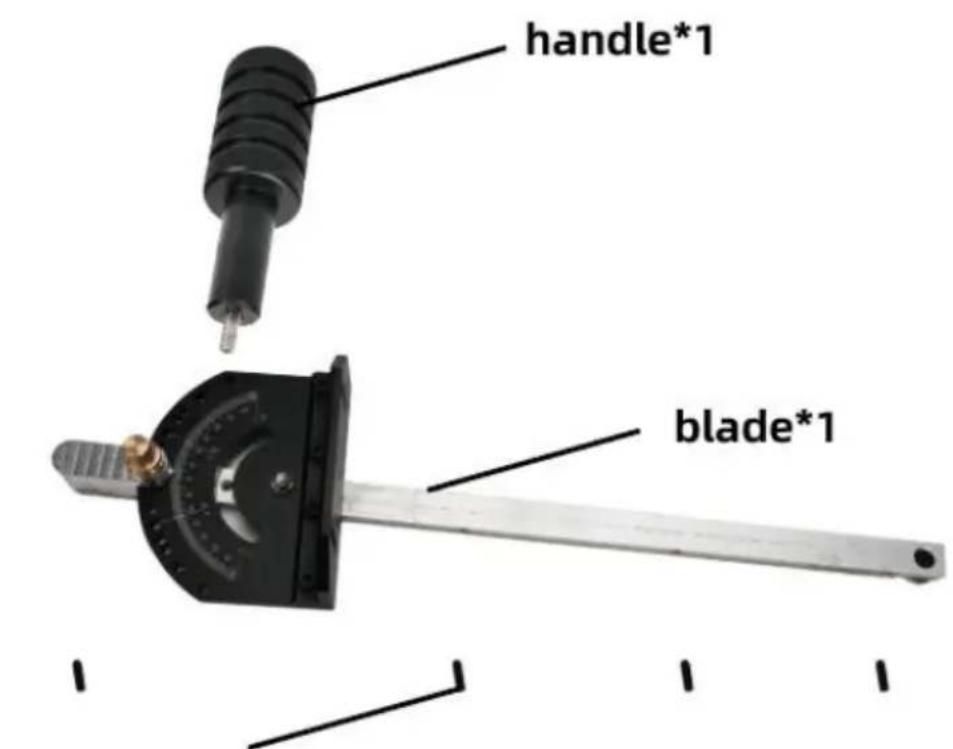

Gedemonteerd diagram van visgraatschaalonderdelen

Spring Jimmy screw*4

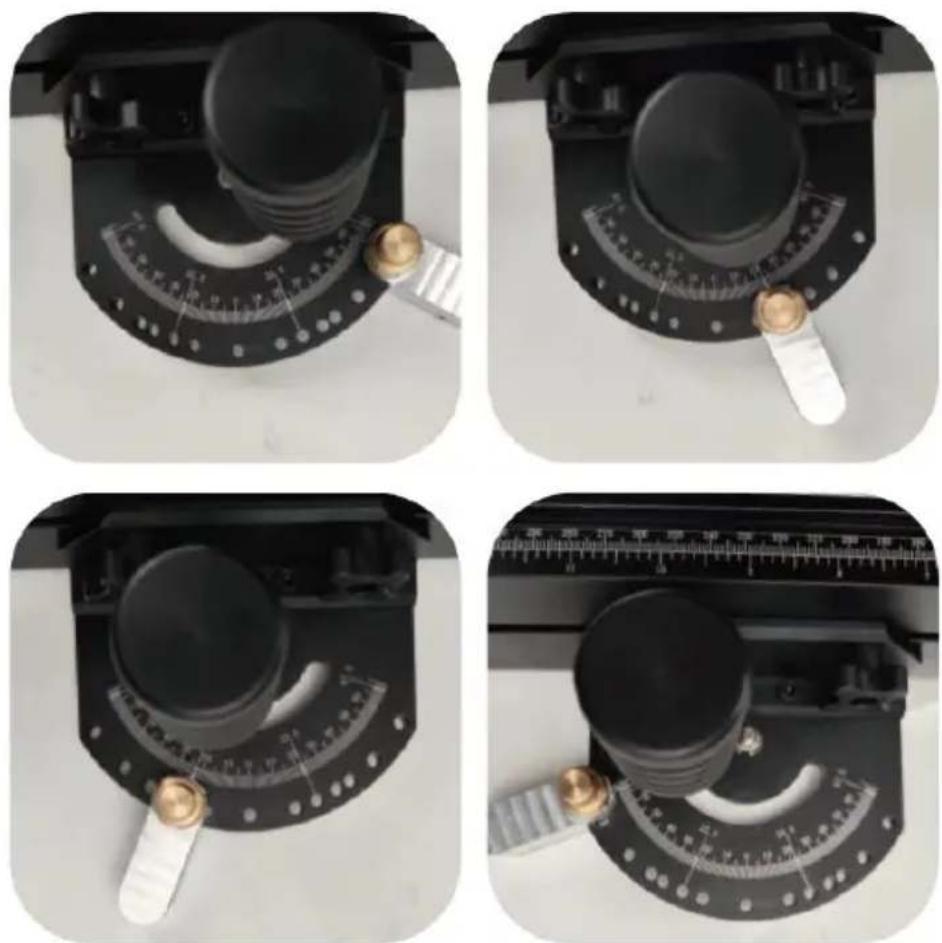

Weergave van het bereik van de deelwaarden voor de visgraatschaal
