Produkttyp	Präzisions-Gehrungsschiene für Tischkreissäge
Marke	Vevor
Modell	TN-1122A
Winkelbereich	-60° bis +60°
Gleitstangenhalterung	Erhältlich ohne Träger, mit Träger 18" (460 mm) oder 24" (610 mm)
Material der Einstellplatte	Metall
Material der Gleitstange	Metall
Führungsoberfläche	Aluminium
Wiederholanschlag (Flip Stop)	Ja, umkehrbar und verstellbar
Verriegelungsgriff	Ja, mit Schraubklemmung
Kompatible Nutbreite	3/4 Zoll (19 mm)
Verstellbare Federkolben	Ja, zur Anpassung in der Nut
Ungefähres Gewicht	1,5 kg (ohne Träger)
Abmessungen (L x B x H) der Führung allein	ca. 30 x 15 x 10 cm
Hauptfunktionen	Präzise Gehrungsschnitte, Wiederholbarkeit der Schnitte, Verwendung an Tischkreissäge
Sicherheitshinweise	In der Anleitung enthalten, empfehlen, vor Gebrauch zu lesen
Wartung	Regelmäßig reinigen, Schrauben festziehen, ggf. kalibrieren
Reparierbarkeit	Ersatzteile verfügbar: Griff, Klinge, Feder-Jimmy-Schraube
Packungsinhalt (Version ohne Träger)	1 Gehrungsschiene (Einstellplatte + Gleitstange montiert), 1 Griff, 1 Netzbegrenzer, 1 Inbusschlüssel 4 mm, 1 Inbusschlüssel 2 mm, 1 Bedienungsanleitung
Zertifizierungen	Entspricht den Warnhinweisen Proposition 65 (Kalifornien)
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - TN-1122A Vevor

Wie kalibriere ich die Gehrungsschiene Vevor TN-1122A?

Zum Kalibrieren lösen Sie den Griff, heben Sie den Metallknopf an und drehen Sie ihn um 90°, um ihn zu lösen. Stellen Sie den Index auf Null, indem Sie den Verriegelungsstift einrasten lassen. Platzieren Sie einen Winkel gegen die Stange und die Schienenfläche, um einen 90°-Winkel zu erhalten, ziehen Sie dann den Griff fest und verriegeln Sie den Metallknopf in der Nut.

Welche Nutbreite wird für diese Gehrungsschiene benötigt?

Die Schiene ist geeignet für diagonale Nuten mit einer Breite von 3/4 Zoll (19 mm). Die Federkolben können mit einem Inbusschlüssel für eine perfekte Passung eingestellt werden.

Wie installiere ich die Aluminiumführung (Fence) an der Schiene?

Richten Sie die Bolzen der Führung an den vorgebohrten Löchern an der Schiene aus und befestigen Sie sie mit den mitgelieferten Bolzen, Unterlegscheiben und T-Knöpfen. Ziehen Sie sie fest an.

Wie verwende ich den Flip Stop für wiederholte Schnitte?

Der Flip Stop wird auf die Oberseite der Aluminiumführung geschoben. Ziehen Sie den T-Knopf fest, um ihn zu fixieren. Stellen Sie sicher, dass das Werkstück den Flip Stop auf der Außenseite des Arms berührt, um einen minimalen Halt zu gewährleisten. Er kann auf beiden Seiten des Sägeblatts verwendet werden und bei Bedarf umgekehrt werden.

Welche maximalen und minimalen Winkel kann die Schiene abdecken?

Die Gehrungsschiene ermöglicht eine Einstellung von -60° bis +60° zur Senkrechten und bietet so eine hohe Flexibilität für Gehrungsschnitte.

Ist diese Schiene mit allen Tischkreissägen kompatibel?

Sie ist für Standardnuten von 3/4 Zoll ausgelegt. Überprüfen Sie, ob die Nut Ihrer Tischkreissäge diese Breite und eine ausreichende Tiefe für die Gleitstange hat. Die verstellbaren Kolben helfen, sich an verschiedene Nuten anzupassen.

Was tun, wenn die Gleitstange nicht richtig gleitet?

Stellen Sie sicher, dass die Federkolben nicht zu weit ausgefahren sind. Stellen Sie sie mit dem 2-mm-Inbusschlüssel so ein, dass sie leicht mit der Nut abschließen. Reinigen Sie die Nut und die Stange, um Staub und Schmutz zu entfernen.

Welches Zubehör ist bei der Gehrungsschiene ohne Träger enthalten?

Die Verpackung enthält: die Gehrungsschiene (Einstellplatte + Gleitstange montiert), einen Griff, einen Netzbegrenzer, einen 4-mm-Inbusschlüssel, einen 2-mm-Inbusschlüssel und die Bedienungsanleitung.

Wie pflege ich die Vevor Gehrungsschiene?

Reinigen Sie die Oberflächen regelmäßig mit einem trockenen Tuch. Überprüfen Sie die Schrauben und Griffe auf festen Sitz. Für optimale Funktion schmieren Sie die Kolben bei Bedarf leicht. Bewahren Sie sie an einem trockenen Ort auf.

Wo finde ich Ersatzteile für diese Schiene?

Die Anleitung listet Ersatzteile auf: Griff, Klinge, Feder-Jimmy-Schraube. Sie können den Kundendienst unter www.vevor.com/support kontaktieren, um Teile zu bestellen oder Garantieinformationen zu erhalten.

BEDIENUNGSANLEITUNG TN-1122A Vevor

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Technisch Support- und E-Garantiezertifikat

Bitte lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise, die Ihr Elektrowerkzeugen oder Maschinen beiliegen, und machen Sie sich mit deren Inhalt vertraut.

Befolgen Sie stets alle Sicherheitsrichtlinien des Elektrowerkzeug- oder Maschinenherstellers.

SAFETY GUIDELINES

WARNUNG! Um das Verletzungsrisiko zu verringern, muss der Benutz die Bedienungsanleitung lesen.

WARNUNG! Lies alle Anweisungen. Nichtbeachtung aller aufgeführten Anweisungen Die folgenden Vorsichtsmaßnahmen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeug“ in allen unten aufgeführten Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug.

ANLEITUNG AUFBEWAHREN

1) Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Überlade oder dunkle Bereiche laden dazu ein Unfälle.

b) Benutzen Sie Elektrowerkzeuge nicht in einer gefährlichen Umgebung Benutzen Sie keinen Strom

Bewahren Sie Werkzeuge an feuchten oder nassen Orten auf und set Sie sie nicht dem Regen aus.

Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

d) Halten Sie Kinder und Unbeteiligte fern, während Sie ein

Elektrowerkzeug bedienen.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

e) Machen Sie Ihre Werkstatt mit Vorhängeschlössern, Hauptschaltern und kindersicher Entfernen des Anlasserschlüssels.

2) Elektrische Sicherheit

a) Die Stecker des Elektrowerkzeugs müssen zur Steckdose passen. Modifizieren Sie niemals den Stecker

Weg . _ Benutzen Sie keine Adapterstecker mit geerdetem Stromanschluss

Werkzeuge. Unverändert Wenn Sie die richtigen Stecker verwenden um sie aufeinander abstimmen, verringert sich das Risiko eines Stromschla b)Erden Sie Elektrowerkzeuge. Wenn das Werkzeug mit einem dreipolig Stecker ausgestattet ist, darf es nur an eine geerdete Dreiloch-Steckdo angeschlossen werden. Wenn die More-Pro-Steckdose nicht verfügbar is lassen Sie sie von einem qualifizierten Elektriker installieren. Entfernen niemals den dritten Stift und modifizieren Sie den mitgelieferten Stecke niemals in irgendeiner Weise

c) Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen wie Rohren,

Heizkörper, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko e Stromschlags, wenn Ihr Körper geerdet oder geerdet ist

d) Setzen Sie Elektrowerkzeuge weder Regen noch Nässe aus. Wassdringt ein

Elektrowerkzeug erhöht das Risiko eines Stromschlags

e) Missbrauchen Sie das Kabel nicht. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fera Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines Stromschlags.

f) Verwenden Sie ein geeignetes Verlängerungskabel und stellen Sie sich dass es in gutem Zustand ist. Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es schwer genug ist, um den Stütragen, den Ihr Gerät verbraucht. Ein unterdimensioniertes Kabel führt einem Abfall der Netzspannung, was zu Stromausfall und Überhitzung führt. Wenn Sie eine Stromversorgung im Freien betreiben, verwenden ein für den Außenbereich geeignetes Verlängerungskabel

3) Zusätzliche Sicherheitsregeln für das Präzisions-Gehrungsanschlagsystem

a ) Lesen Sie dieses Handbuch und diese Sicherheitsrichtlinien. Befolg Sie die Sicherheitsrichtlinien des Herstellers des Werkzeugs, an dem S dieses Zubehör verwenden, und informieren Sie sich über die Verwendung und Nachahmungen des Werkzeugs sowie über die damit verbundenen Gefahren. Der Betrieb des Elektrowerkzeugs ohne Kenntnis der sichere und ordnungsgemäßen Verwendung kann zu Verletzungen führen b) Stellen Sie sicher, dass der Griff und die T-Knöpfe des Zaunprofils sitzen

Sichern Sie es, bevor Sie das Elektrowerkzeug starten.

c) Behalten Sie Ihre Halten Sie beim Betrieb des Geräts Ihre Hände einer sich bewegenden Klinge oder einem Bohrer fern Maschine. Greifen Sie niemals in die Nähe einer sich bewegenden Kli oder eines Bohrers, um Schmutz zu entfernen. Schalten Sie das Elektrowerkzeug aus und achten Sie darauf, dass die Klinge oder der Bohrer vollständig zum Stillstand kommen.

d) Stützen Sie lange Bretter immer sowohl am Einlauf- als auch am Auslaufende ab.

e) Werkstücke stets sicher am Maschinentisch und auf Gehrung halten Messgerät oder Zaun.

f) Dieses Gehrungsanschlagsystem ist für eine bestimmte Anwendung konzipiert. Nicht

modifizieren und/oder für andere Zwecke verwenden. Wenn Sie Fragen zum Gehrungsanschlag haben.

WARNUNG:

Dieses Produkt kann Sie Chemikalien wie Acrylnitril aussetzen und and Chemikalien, von denen im US-Bundesstaat Kalifornien bekannt ist, das sie Krebs verursachen und Fortpflanzungsschäden.

Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.

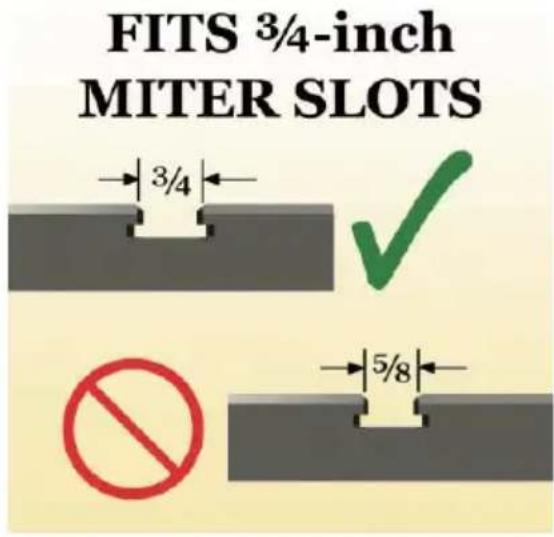

Dieses Produkt ist nur für 3/4 Zoll Diagonalnuten geeignet

CALIBRATE IF NEEDED

Im Allgemeinen ist die Gehrungslehre betriebsbereit aus der Box. In d Off-Chance, dass die Gehrungslehre muss kalibriert werden. Lesen Sie folgenden Schritte, um Ihre neue Gehrung richtig und präzise auszuricl und zu kalibrieren Messgerät.

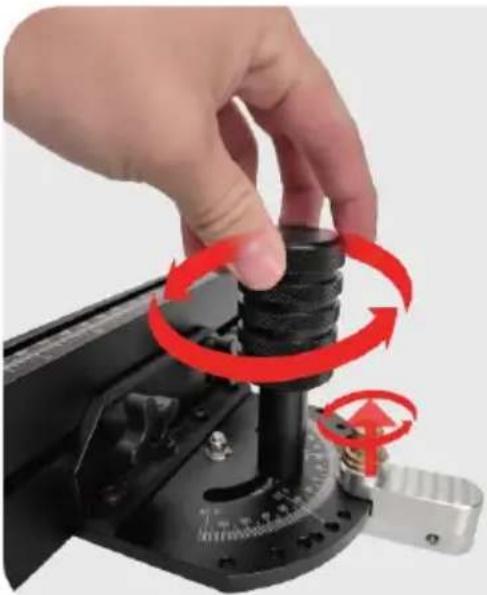

15. Lösen Sie den festen Knopf und Griff

Lösen Sie den Griff des Neigungsmessers gegen den Uhrzeigersinn, heben Sie den Metallknopf an und drehen Sie ihn um 90°, um ihn:

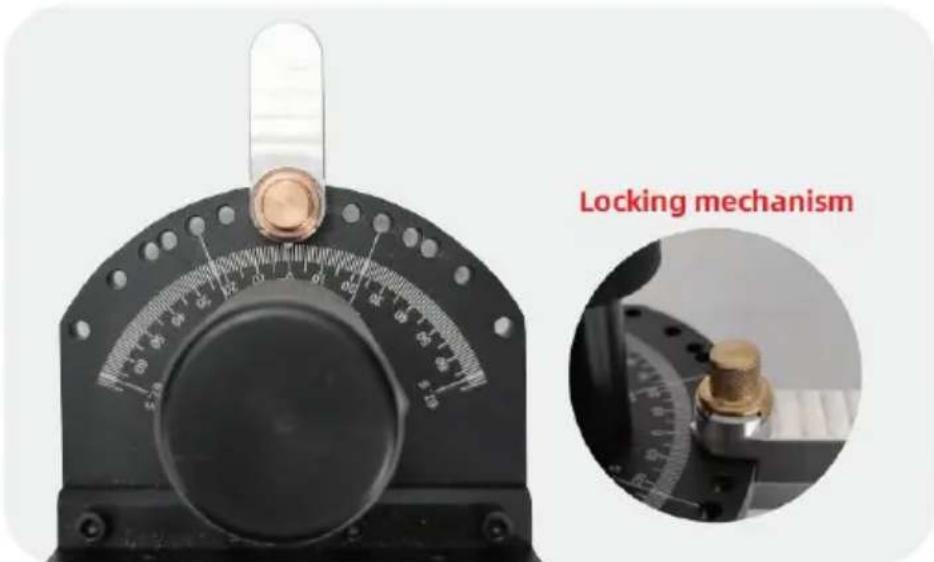

16. Setzen Sie den Index auf Null

Mit eingerastetem Sicherungsstift (abgesenkt und auf Null verriegelt). Festanschlagposition) einstellen Stellen Sie den Gehrungsmesskopf am Indexpunkt auf Null, wie gezeigt.

17. Richten Sie es aus

Legen Sie einen Winkel nach oben und gegen die Gehrungsstange (1 schieben Sie ihn anschließend nach oben gegen die Fläche der Gehrungslehre (2). Stellen Sie die ein Seite der Gehrungslehre so, da sie 90 beträgt Grad zum Gehrungsstange.

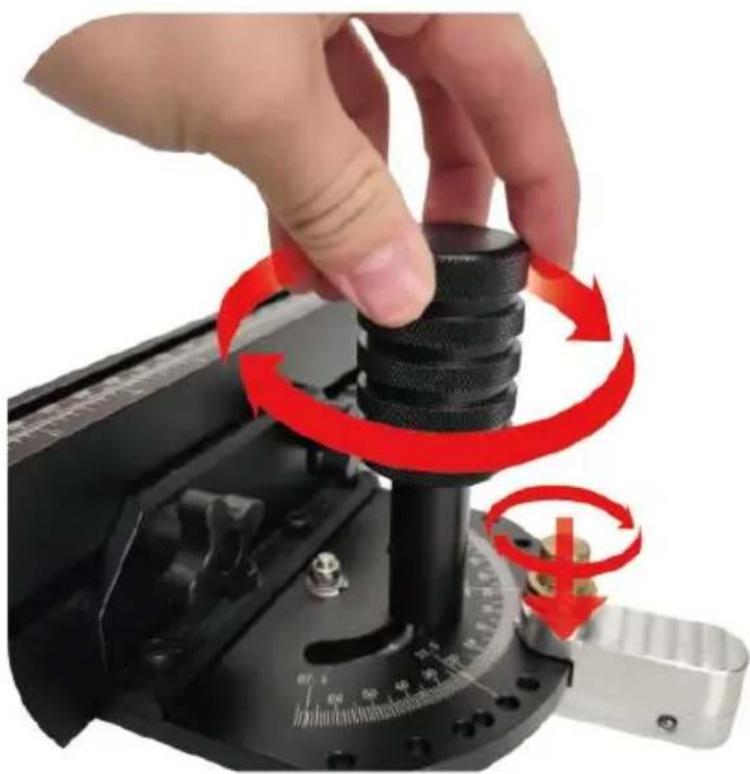

18. Verriegeln Sie den Knopfmechanismus und ziehen Sie ihr fest

Sobald Sie die Arbeitsfläche auf 90° eingestellt haben, ziehen Sie zur den Griff fest, um die Schwenkposition beizubehalten, und drehen Sie zweitens den Metallknopf in den Kartenschlitz

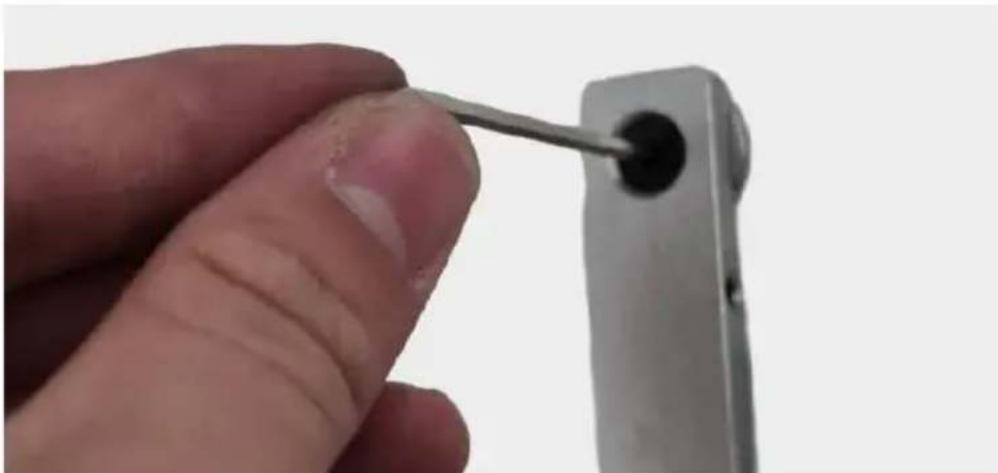

19. Passen Sie den Kolbengriff an

Abhängig von Ihrem Tischkreissägenschlitz möchten Sie möglicherweise die federbelasteten Stößel an der Gehrungsstange anpassen. Einfach

Verwenden Sie zum Drücken einen Inbusschlüssel

Kolben nach außen bzw Ziehen Sie sie nach innen, bis Sie genau c richtige Passform erreicht haben.

Ziehen Sie die Stößel beim Einstellen nicht zu weit heraus. Dadurch wird verhindert, dass die Gehrungsstange reibungslose gleitet und könnte möglicherweise die Kolben beschädigen.

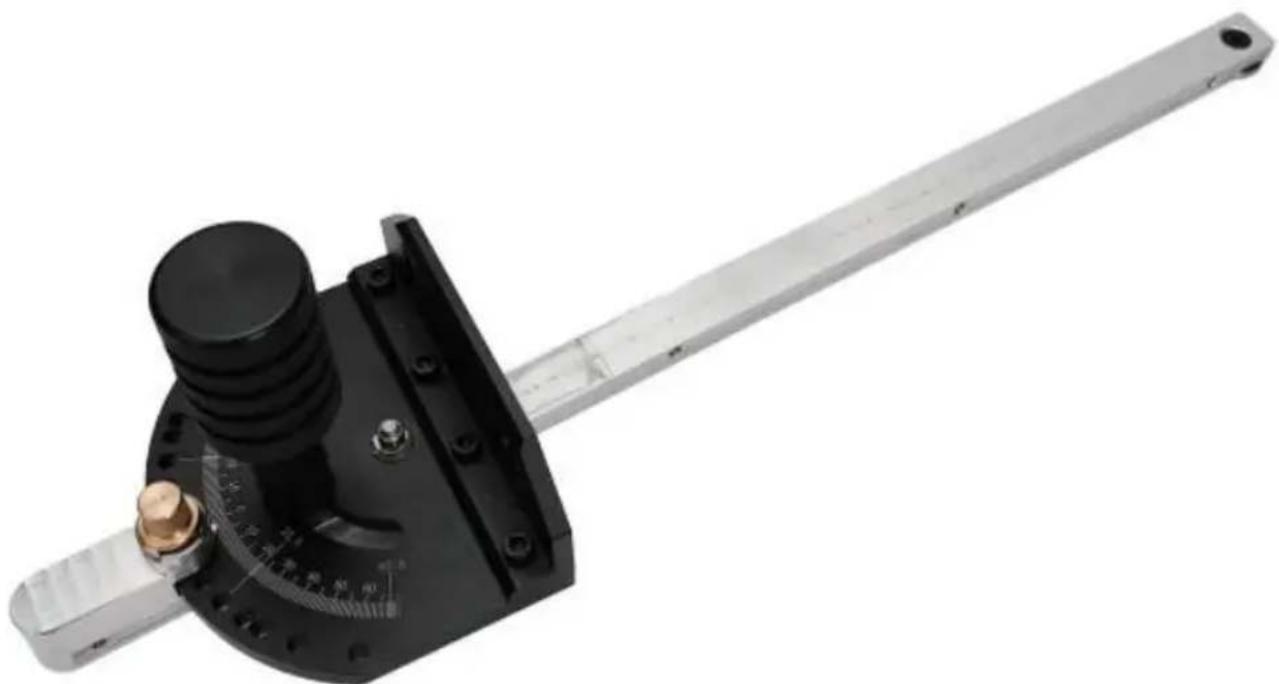

20. Sie können loslegen!

Ihr neues Gehrungsmessgerät ist jetzt kalibriert und bereit zum Benutz

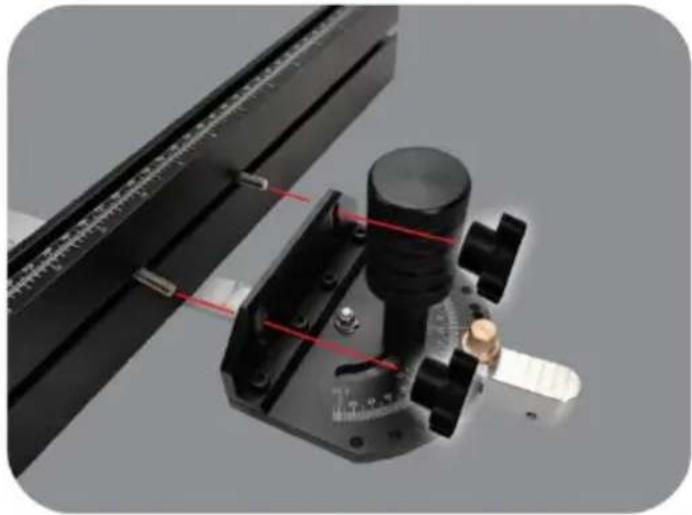

21. Installation eines Aluminium-Gehrungszauns handhaben

Viele moderne Präzisions-Gehrungslehren sind vorgebohrt eine Standardhöhe zur Aufnahme von Gehrungszäunen. Einfach ausrichten Setzen Sie die Bolzen mit den Löchern ein und befestigen Sie den daran Befestigen Sie das Messgerät mit den mitgelieferten Schrauben, Unterlegscheiben und T-Knöpfen wie oben gezeigt.

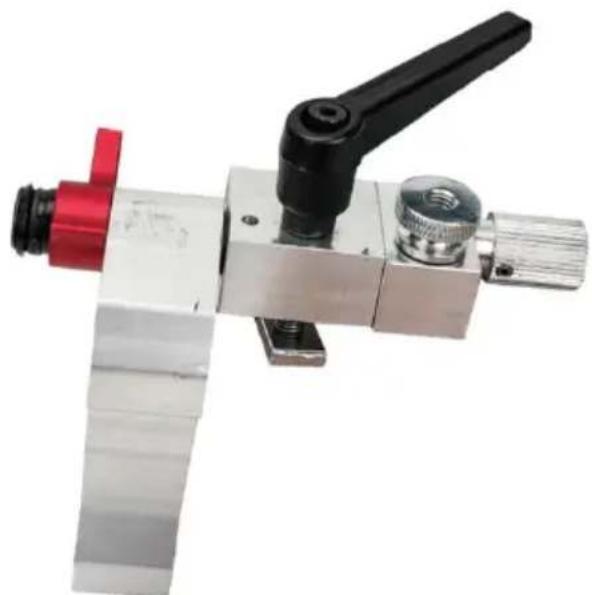

Flip-Stop-Installation

Die ideale Lösung für sich wiederholende Längenschnitte Ihre Tischkreissäge, die Flip stoppt schnell und lässt sich leicht verschieber ganz nach oben Schiene am Alu-Zaun befestigt und gesichert durch Festziehen des T-Knopfes an Ort und Stelle

Je nachdem auf welcher Seite der Klinge, die Sie schneiden an, Ihr muss

Stets Kontakt zum Flip-Stop herstellen an der Außenseite des Arms. I sorgt dafür, dass der Flip-Stopp funktioniert Halten Sie Ihren Lagerbest mit minimalem Aufwand an Ort und Stelle spielen. Der Flip Stop kann beiden Seiten des verwendet werden Sägeblatt auf dem

Aluminiumanschlag . Bei Bedarf kann der Flip Stop durch Demontage umgedreht werden Gerät , indem Sie den Arm auf die andere Seite Geräts legen anhalten und dann wieder zusammenbauen die Einheit.

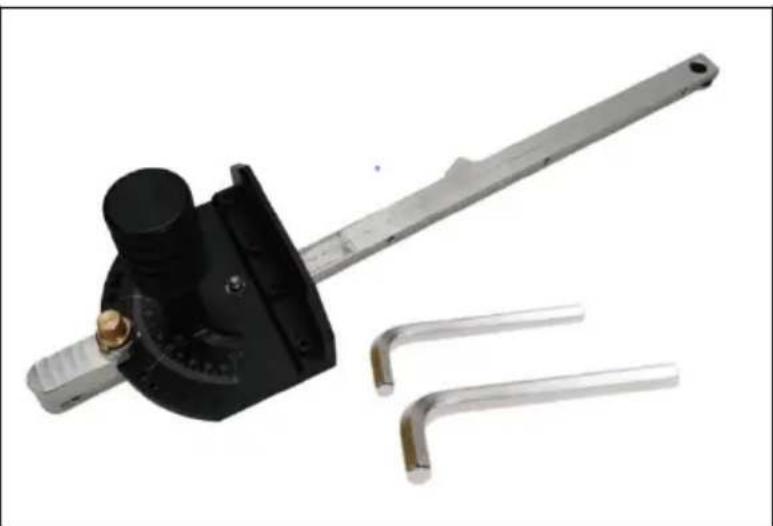

Tischkreissägen-Schrägschnittlehre ohne Stütze -60° bis+60° ohne Aufpreis

Inventar :

Einstellplatte und Schiebestange,gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

Tischsägen-Schrägschnittlehre mit Unterstützung -60 ° bis +60 ° 18 Zo ohne Ladung

Inventar :

Diagonalschnittlehre * 1 (Met

-Einstellplatte und

Schiebestange, montiert)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

Trägerlänge :

18"(460mm)

Tischkreissägen-Schrägschnittlehre mit Unterstützung -60° bis +60° 26 Zoll ohne Aufpreis

Inventar :

Diagonalschnittlehre * 1

(Metall).

Einstellplatte und

Schiebestange,

gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

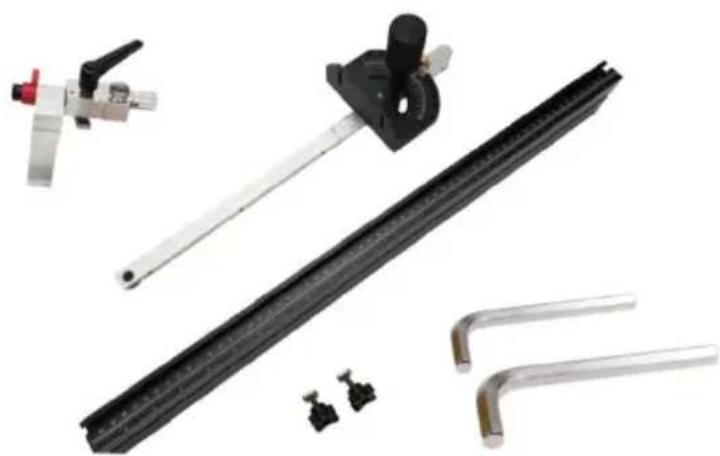

Trägerlänge :

24"(610mm)

Tischsägen-Schrägschnittlehre mit Unterstützung -60 ° bis +60 ° 18-35 ohne Ladung

Inventar :

Diagonalschnittlehre * 1

(Metall).

Einstellplatte und

Schiebestange,

gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

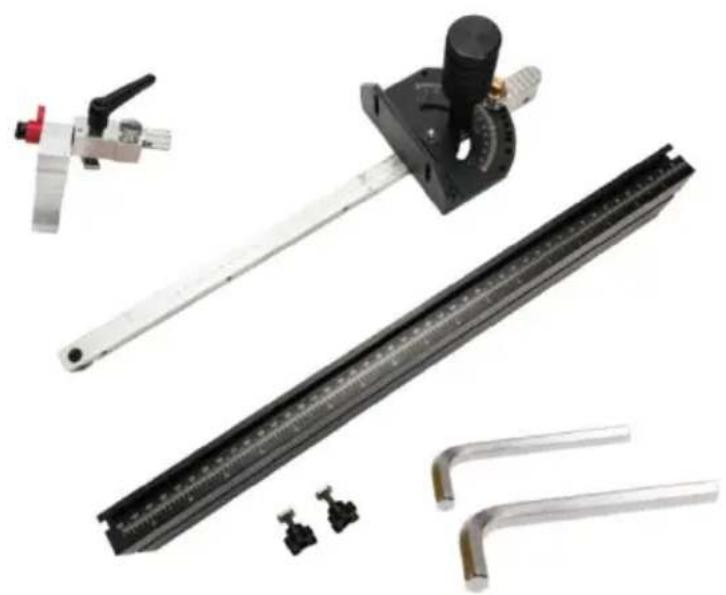

Trägerlänge :

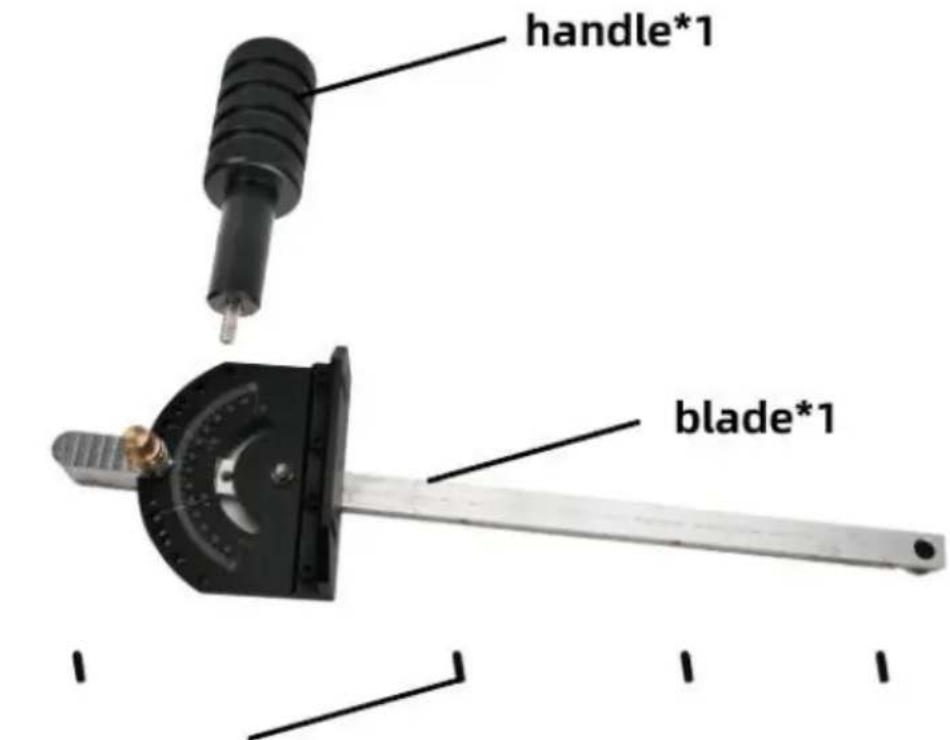

Zerlegtes Diagramm der Teile der Fischgrätenwaage

Spring Jimmy screw*4

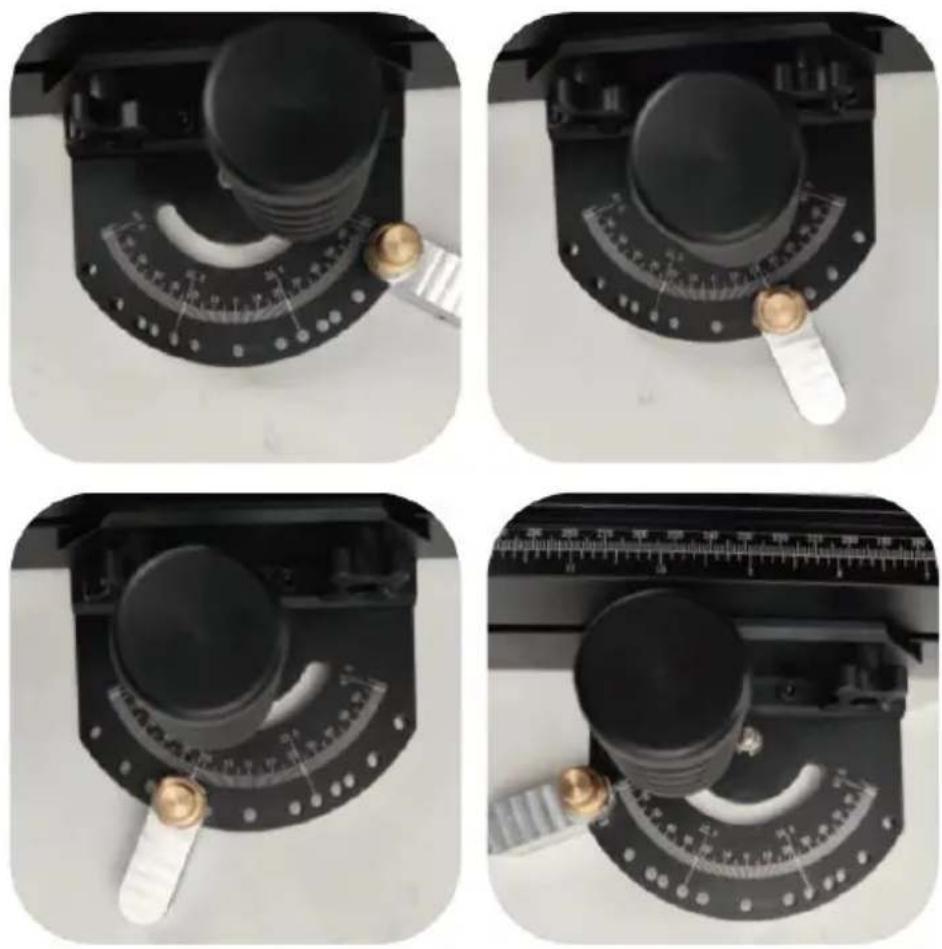

Anzeige des Bereichs der Teilungswerte für die Fischgrätenskala
