GEBRUIKSAANWIJZING RFS-050 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

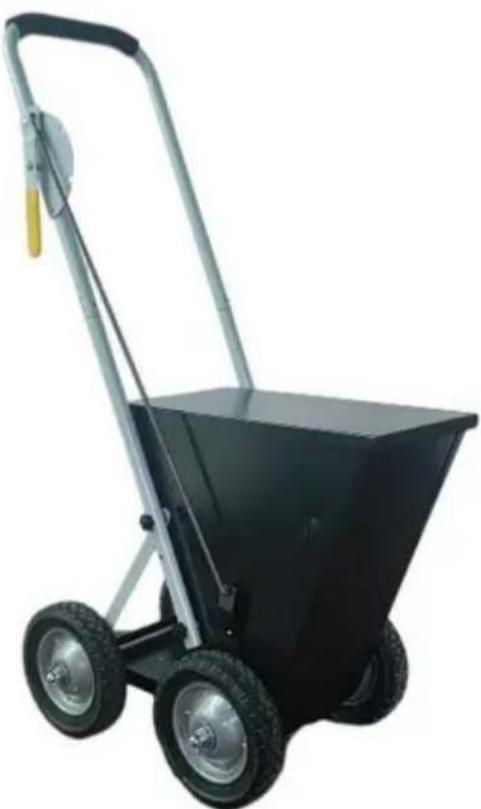

RFS-065/RFS-050

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

Symbool Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.

Lees de gebruiksaanwijzing zorgvuldig door.

1. Gebruik het product alleen zoals bedoeld. Het product is geen speelgoed en mag niet door kinderen worden bespeeld. om te voorkomen dat kinderen zichzelf per ongeluk pijn doen.
2. Het product mag niet worden gebruikt om mensen opzettelijk te verwonden.
3. Buiten bereik van open vuur houden.
4. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen, zodat ze niet beschadigd raken. het product krassen.

BEWAAR DEZE INSTRUCTIES

ONDERDELENLIJST

ARTIKEL HOE/VEELHEID		FOTO	ITEM	Hoeveelheid	FOTO
A-Gebruiker handmatig	1		J-wiel	4
B-M6x35 schroeven	6		K-steunpaal	2	[TCDS]
C-versnelling hefboom	1		L-armsteun (inbegrepen voorgeinstalleerde besturing module)	1
D-splitpen	3		M-armsteunverbinding	4
E-M4x12 schroeven	2		N-wielas	2
F-cover	1		O-menger	1
G-kort lente	4		P-poeder afscherming	1
H-pakking	8		Q-main-framework	1
Ik-M12x12 ronde kop moer	4

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijke object)

INSTALLATIE

STAP 1: Monteer de wielen

Bereid de volgende benodigdheden voor.

D-splitpen*2	G-korte veer*4 H-pakking*8		lk-M12x12 ronde kopmoer*4	J-wiel*4
K-steunpaal*2 N-wielas*2 O-mixer*1 P-poederafscherming*1				Q-hoofd kader*1

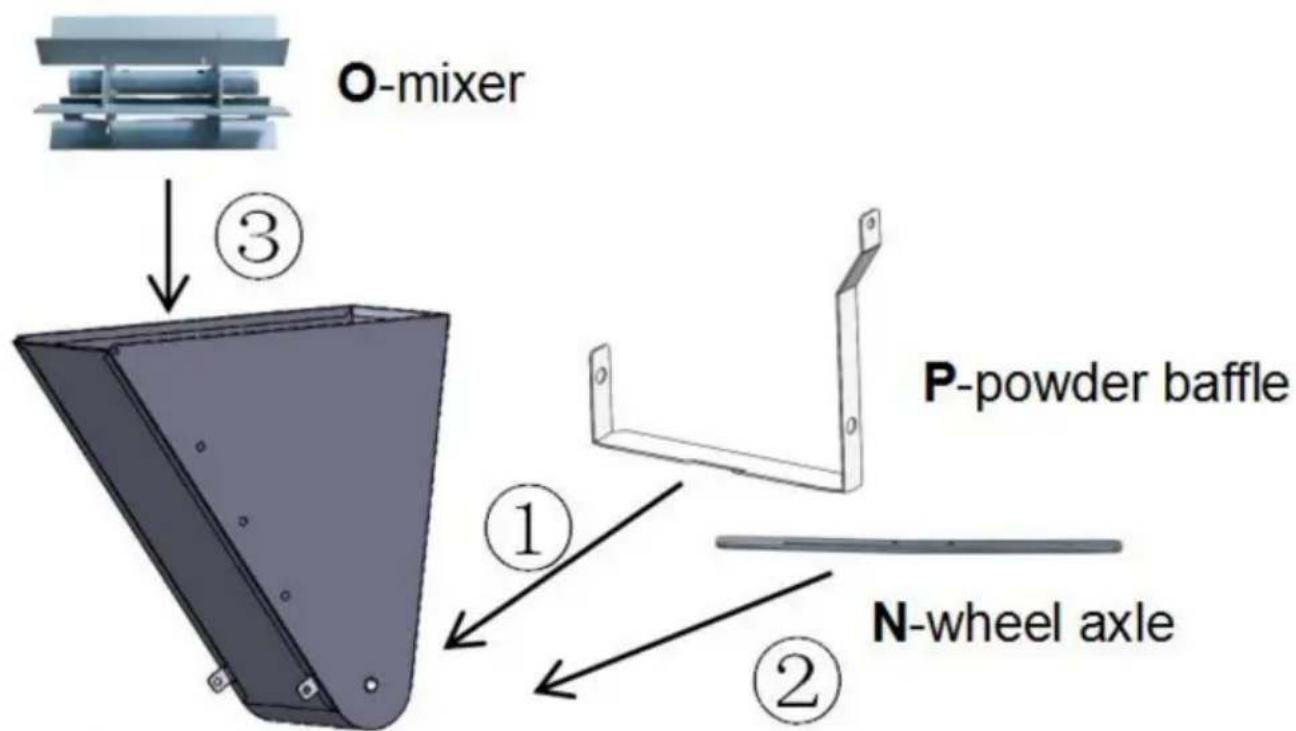

Lijn eerst de gaten van de P-powder shuffle en het Q-main-framework uit.

Let op de oriëntatie van de P-poederafscherming zoals weergegeven in de afbeelding. rijg de N-wielas door de P-poederplaat, het Q-hoofdframe en

O-mixer in volgorde.

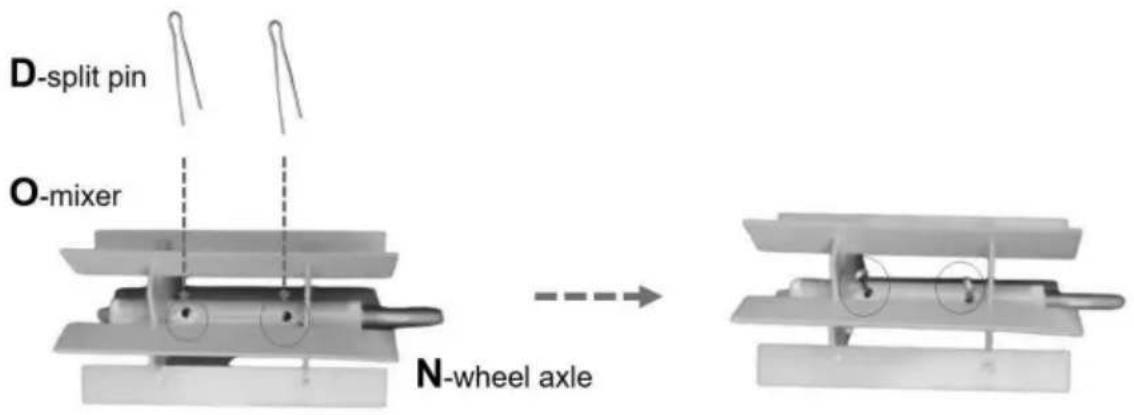

Lijn de gaten van de O-mixer en de N-wielas uit en plaats vervolgens de D-splitpen. Vouw de splitpen indien nodig om.

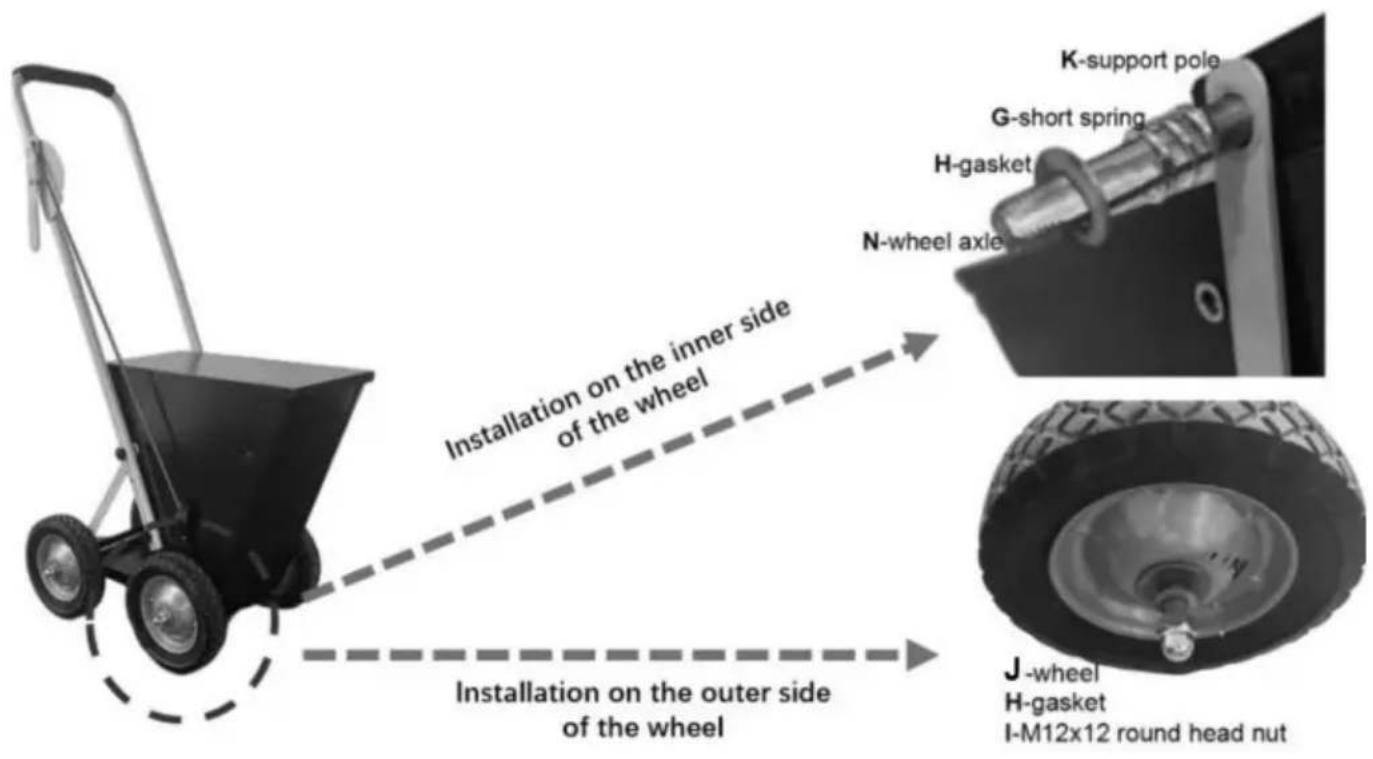

Installeer één K-ondersteuningspaal, één G-korte veer, één H-pakking, één J-wiel en één H-pakking in één zijde van de as in de juiste volgorde en borg ze vervolgens met een I-M12-mo Let op de oriëntatie van het J-wiel. Herhaal de stappen voor een ander wiel.

De stappen voor de overige wielen zijn vergelijkbaar (zonder de O-mixer en K-ondersteuning) pool).

Bereid de volgende benodigdheden voor.

E-M4x12 schroeven*2F-deksel*1
Geïnstalleerde onderdelen

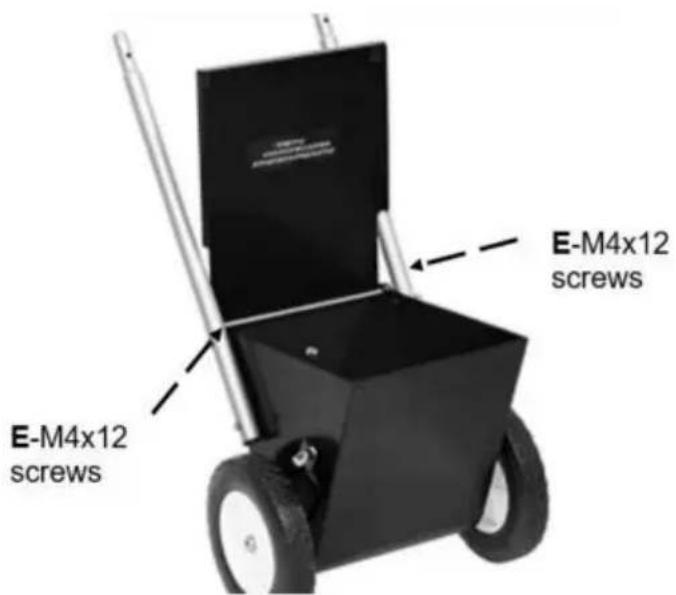

Lijn de gaten op de F-cover en het Q-hoofdframe uit en draai ze vast met E-M4x12 schroeven.

STAP 3: Installeer het aanpassingscomponent

Bereid de volgende items voor.

L-armsteun (inclusief voorgeïnstalleerde bedieningsmodule)*1 B-M6x35 schroeven*6

M-armsteunverbinding*4

C-versnellingspook*1

D-splitpen*1

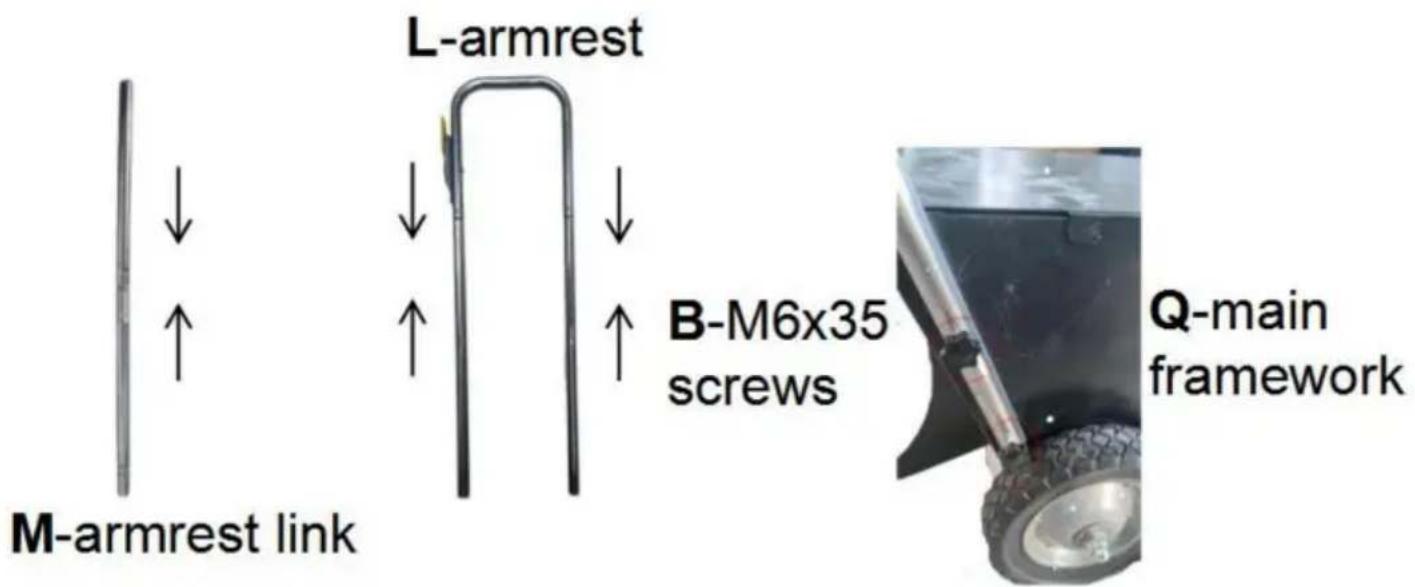

Verbind de M-armsteunverbindingen in paren en verbind ze vervolgens met de L-armsteun. Lijn de gaten van de M-armsteunverbindingen, K-ondersteuningspaal en Q-hoofdframe uit en draai ze vast met B-M6x35 schroeven.

M-armrest link L-armrest B-M6x35 screws Q-main framework

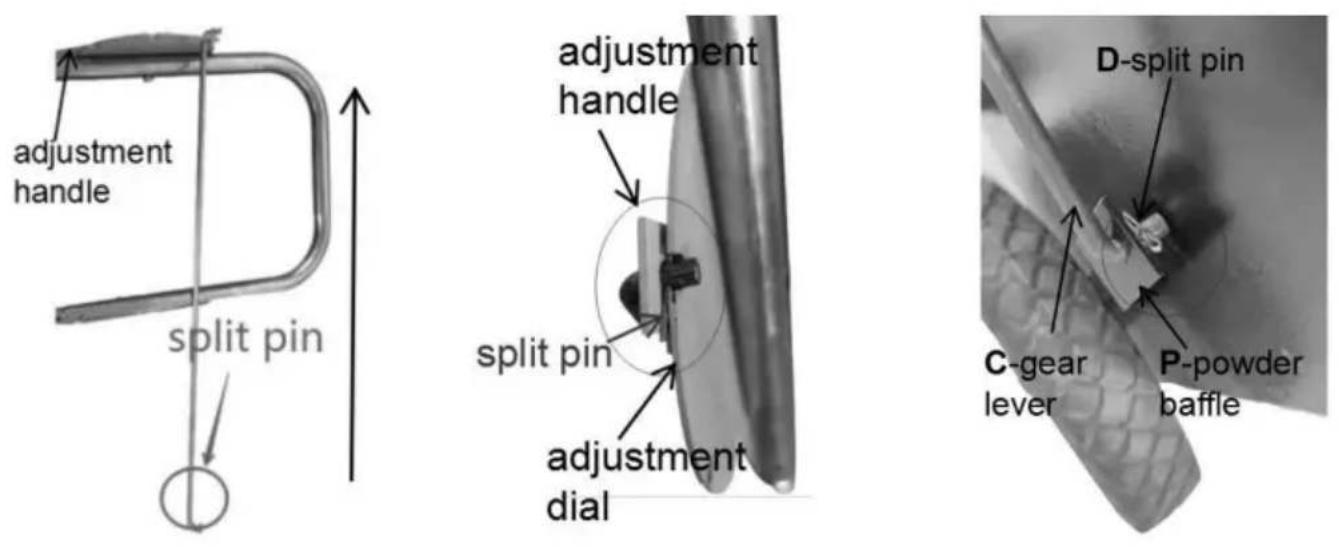

Plaats de C-gear hendel zonder pen in het gat van de verstelhendel en klem de pen tussen de verstelhendel en de verstelknop. Plaats vervolgens de C-gear hendel in het gat van de P-poeder baffle en bevestig deze met de D-splitpen.

STAP 4: Pas de lijnbreedte aan

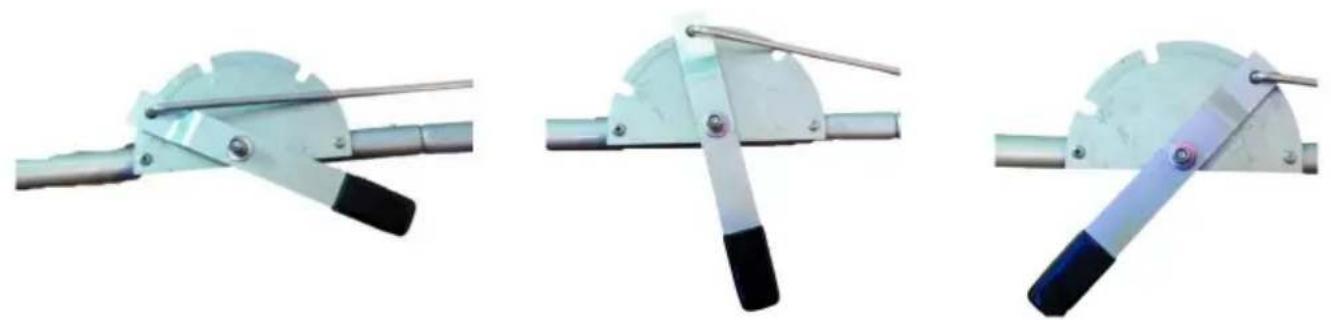

Zoals in de afbeelding is weergegeven, zitten er drie versnellingen (uit, 2", 4") op de afstelknop.
Plaats de versnellingspook in verschillende standen om de corresponderende lijnbreedte te verkrijgen.

TIPS

1. Zorg ervoor dat de grond schoon en droog is voordat u met het aanbrengen van de lijnmarkering begint.
2. Het effect is gerelateerd aan de voorwaartse snelheid. Wij raden een voorwaartse snelheid van 0,15 m/s. Aanpassingen kunnen worden gemaakt volgens de werkelijke situatie.
